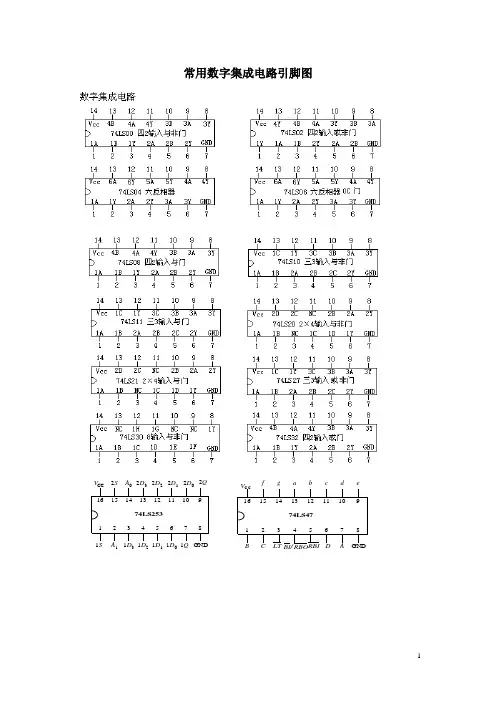

常用电子器件管脚排列图附录1 逻辑符号对照示例附录表1.1 逻辑非、逻辑极性符号对照示例（以反相器为例）附录表1.2 几种常用逻辑门的逻辑符号比较示例附录表1.3 逻辑符号、框图、管脚排列比较示列（以74HC390为例）附录2 集成电路1. 集成电路命名方法集成电路命名方法见附录表2.1附录表2.1 国产半导体集成电路型号命名法（GB3430-82）2．集成电路介绍集成电路IC 是封在单个封装件中的一组互连电路。
装在陶瓷衬底上的分立元件或电路有时还和单个集成电路连在一起，称为混合集成电路。
把全部元件和电路成型在单片晶体硅材料上称单片集成电路。
单片集成电路现在已成为最普及的集成电路形式，它可以封装成各种类型的固态器件，也可以封装成特殊的集成电路。
通用集成电路分为模拟(线性)和数字两大类。
模拟电路根据输入的各种电平，在输出端产生各种相应的电平；而数字电路是开关器件，以规定的电平响应导通和截止。
有时候集成电路标有LM (线性类型) 或DM(数字类型)符号。
集成电路都有二或三个电源接线端：用CC V 、DD V 、SS V 、V +、V -或GND 来表示。
这是一般应用所需要的。
双列直插式是集成电路最通用的封装形式。
其引脚标记有半圆形豁口、标志线、标志圆点 等，一般由半圆形豁口就可以确定各引脚的位置。
双列直插式的引脚排列图如附录图2.1所示。
3．使用TFL 集成电路与CMOS 集成电路的注意事项(1) 使用TYL 集成电路注意事项① TYL 集成电路的电源电压不能高于V 5.5+。
使用时，不能将电源与地颠倒错接，否则将会因为过大电流而造成器件损坏。
附录图 2.1双列直插式集成电路的引脚排列②电路的各输入端不能直接与高于V 5.5+和低于V 5.0-的低内阻电源连接，因为低内阻电源能提供较大的电流，导致器件过热而烧坏。
③除三态和集电极开路的电路外，输出端不允许并联使用。
如果将集电极开路的门电路输出端并联使用而使电路具有线与功能时，应在其输出端加一个预先计算好的上拉负载电阻到CC V 端。
交直流调速器电路常用IC引脚功能图说明：从应用的维修的角度，掌握一些IC器件的引脚功能，便于测量部分引脚的电压（电平）状态，判断IC是否处于正常工作状态就够了。
IC内部，具体是个什么电路，是来不及也无须去管它的。
比如单片机电路，重点检测供电、复位、晶振、控制信号、输入信号几个端子的电压（电平）状态，就可以了。
对于数字（包括光耦合器）电路，一般情况下，知道器件引脚功能，便可根据输入、输出端的逻辑关系，测量判断IC的好坏了。
而模拟电路，在变频器电路中，一半是用于处理开关量信号的，如电压比较器等，检测判断上，同数字电路是一样方便的。
部分处理模拟信号的模拟电路，可据动、静态电压的明显变化，测其好坏，也不是太难的事。
因而，只要知晓两点，1：IC是个什么类型的芯片，数字或模拟电路？2：引脚功能，该脚为输入、输出或供电脚？便能实施测量了。
将变频器常用IC引脚功能图，集中附录于后，就不必花费大量时间再去查阅相关的手册了。
一、CPU(微控制器)芯片及外围IC电路引脚功能图：1、CPU芯片-MB90F562B 贴片封装64引脚，应用广泛：2、CPU芯片-S87C196MH贴片封装80引脚，应用广泛：3、CPU芯片-MN18992MDY-6 塑封双列直插，64引脚，用于松下早期DV551、DV561机型：4、CPU芯片-HD6404733037F 贴片封装80引脚，应用广泛：5、存储器引脚功能图：93C56 24C04A 93C66 6、RS485通讯模块引脚功能图：ADM485 SN75179B二、常用运算放大器引脚功能图：LF347四运放电路 LM324四运放电路 LM339四运放（开路集电极输出）LF353 双运放电路 LM393 双运放（开路集电极输出） TL072四运放电路运算放大器多用于电流、电压检测电路，用于处理模拟信号和将模拟信号转换为开关量信号——报警、停机保护信号。
开路集电极输出型多用于电压比较器电路。
