常见集成电路引脚图

74ls147引脚图管脚图和功能真值表优先编码器是当多个输入端同时有信号时,电路只对其中优先级别最高的输入信号进行编码。

常用的集成优先编码器IC有10线-4线、8线-3线两种。

10线-4线优先编码器常见的型号为54/74147、54/74LS147，8线-3线优先编码器常见的型号为54/74148、54/74LS148。

下面我们以TTL中规模集成电路74LS147为例介绍8421→BCD码优先编码器的功能。

10线-4线8421 BCD码优先编码器74LS147的真值表见表3.5。

74LS147的引脚图如图3.5所示，其中第9脚NC为空。

74LS147优先编码器有9个输入端和4个输出端。

某个输入端为0，代表输入某一个十进制数。

当9个输入端全为1时，代表输入的是十进制数0。

4个输出端反映输入十进制数的BCD 码编码输出。

74LS147优先编码器的输入端和输出端都是低电平有效，即当某一个输入端低电平0时，4个输出端就以低电平0的输出其对应的8421 BCD编码。

当9个输入全为1时，4个输入出也全为1，代表输入十进制数0的8421 BCD编码输出。

表3.5 74LS147的真值表数字电路CD4511的原理（引脚及功能）CD4511是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。

可直接驱动LED显示器。

CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，引脚排列如图 2 所示。

其中a b c d 为 BCD 码输入，a为最低位。

LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。

BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电平。

另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。

<74LS00引脚图>74l s00 是常用的2输入四与非门集成电路，他的作用很简单顾名思义就是实现一个与非门。

Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GND74LS00真值表：A＝1 B=1 Y=0A＝0 B=1 Y=1A＝1 B=0 Y=1A＝0 B=0 Y=174HC138基本功能74LS138 为3 线－8 线译码器，共有54/74S138和54/74LS138 两种线路结构型式，其74LS138工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。

74LS138的作用:利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。

若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS138图74ls138译码器内部电路3线-8线译码器74LS138的功能表备注：这里的输入端的三个A0～1有的原理图中也用A B C表示（如74H138.pdf中所示，试用于普中科技的HC-6800 V2.2单片机开发板）。

<74ls138功能表>74LS138逻辑图无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。

如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。

当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出74ls138逻辑图由上式可以看出，在同一个时间又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。

附录B 常用集成电路外部引脚图(1) 74LS00四2输入正“与非”门74LS00 皿VCC484A4Y383A3Y[1] LU12J LU 111IZJ1A1B 1Y2A2B 2YCWD(3) 74LS04六反相器74LS04 gLU I2J LU LU L1J 回 LU1A 1Y 2A 2Y 3A SY GND(2) 74LS02四2输入正“或非”门74LS02 Y “.BVcc 4Y 48 4A SY 3B 3A(4) 74LS08四2输入正“与”门74LS08 Y ，ASV<X 4B 4A 4Y 38 5A 3Y而冋耳冋冋回ITd 自3 4 ©⑼31A IB 1Y 2A 28 2Y GhO(5) 74LS10三3输入正“与非”门74LS10 Y-A8C(6) 74LS14六反相施密特触发器Y = AVO ： 6A 6Y 5A 5Y 4A 4Y质」 申?护卩 山山山山山山Ld1A l¥ 2A 2Y M 3Y GKD(7) 74LS20双4输入正“与非"门74LS20 Y =ABCOVbc 2D X NC 28 2A 2Y1.1A IB NC 1C 10 IV GHD(8) 74LS32 四 2^A^nY = A + Bva 4B 4A 4Y 3B M 3T(9) 74LS47 BCD到七段译码器/驱动器 (有效低、0C门、15V)74LS47Vcc f g a b c d e冋冋向冋/LLJ'・~ -*15枪入tA tAji LU ill i< 1^1 Ld iejB C LT BI RBO RW D A GHC(10) 74LS48 BCD到七段码译码/驱动器(有上拉电阻)I.T REO/R】IR1 D A GXDY = AB + CDE + FGH + IJ(13) 74LS74双D型触发器(带预置和清除、正沿触发)Vco XLR 20 2OK 2PR 20 2Q而回丽0回目国74LS74丄[£J向21㈢空也1CLR 10 1CK 1PR 1O 1O GKO(15) 74LS86四2输入异或门74LS86 Y=A«$6=AS=ABVcc 4B 4A 4Y 38 3A 3Y[iT fol 12] (Til Ro] [¥] [Tl(14) 74LS76双JK触发器(带预置和清除、负沿触发)IK IQ 1Q GNO 2K 2Q 2Q 2J74LS76Ji >: <:■n [:. <：■E L II1J3L L L£J⑥山直1CK 1PR 1CLR 1J Vcc 2CK 2PR 2CLR(16) 74LS125四总线缓冲门Y = A(带三态输出、C高时输出关断，即禁止)74LS125 zVcc 4C 4A <r X 3A 3Y 而冋冋而同回国m^n^rHTWKPT1C 1A 1Y 2C 2A 2Y GN0(11) 74LS51 2-3输入“与或非"门(12) 74LS54与或非门2丫• ：2A・26)■ ：2C・2D)74LS511Y- 1A- 16 - 1C' ♦r1D- im(17) 74LS138 3线-8线译码器 (多路转换器)驱 YO Y1 Y2 Y3 Y4 Y$ Yfl 応屁而冋叼而応冋74LS1383发・8纯话哥寥,$0转萩耳L L LL12JU J 1JL 6J I 11S JABC O2A G2B G1 Y7 GNOVoc eO GS 32 1 0 AO丽：[ii] 冋卑厄 M 冋叵]74LS148 8ft-3^ A 进创优先廉垮比4567 El A2 A1 ONC(19) 74LS151 8选1数据选择器 (多路转换器)497 A U C[?& 同而而壬]而同可(20) 74LS153 4选1数据选择器(多路转换器)ra a A 2C32C2 XI 2(» 2Y冋冋冋冋冈冋而[7]74LS151 LU LU 2J Li ±l 1 IzJ ±J3 210 Y W S GHD74LS153UlLdUJLiJlAJLLlLJLiJTc B ICS IC2 IC) ICO IT CKD(21) 74LSI60同步4位计数器(十进制，直接清除)(22) 74LS161同步4位计数器(二进制，直接清除)74LS160E 步凶使计fts ・i (柚斤陰》I1J l±] UJ L 4' HJ l± L1J l£CLR CLK AB C 0 EP CND(23) 74LS194 4位双向通用移位寄存器(24) CD4060B 二进制计数器和振荡器(分频器，14级进位)CLR $R A 8 C 0 SI GNDQ】2 Q13 QM Q6Q7 Q4 VSS(18) 74LS148 8线-3线八进制编码器VCC CO QA 06 QC QD ET 1031 CU A B C D »? ©©(25) NE555多谐振荡器(26) "741运算放大器(27) ADC0804八位模/数转换器(28) DAC0832八位数/模转换器吃CLKI DM DB1 D© 063 DM D65 DB6 C67ADC0804LdLjLJLiJLJLdLJLBJLdkJ誌药55 cum T5TTI um U1&- MKD Ur©f/2 DO©(29)七段显示数码管(示意图)DP G COM F EHill£... 、a af JA B COMC D岡冋冋回冋网冋冋网冋VCC (IE WW2 OTR M 05 «07 Uttll I<»t2网冋冋冋冋网冋冋冋冋MC0832L2JS 丽I 临D D3 D2 01 BO Uref Rfb MMD附录C常用门逻辑符号对照表。

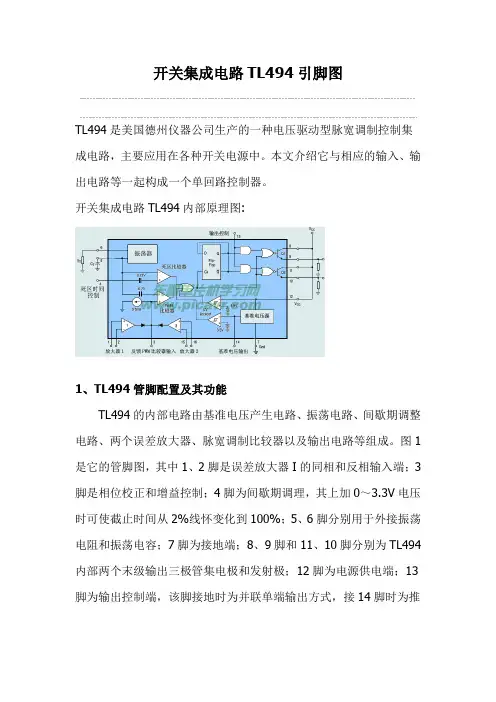

开关集成电路TL494引脚图TL494是美国德州仪器公司生产的一种电压驱动型脉宽调制控制集成电路，主要应用在各种开关电源中。

本文介绍它与相应的输入、输出电路等一起构成一个单回路控制器。

开关集成电路TL494内部原理图:1、TL494管脚配置及其功能TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。

图1是它的管脚图，其中1、2脚是误差放大器I的同相和反相输入端；3脚是相位校正和增益控制；4脚为间歇期调理，其上加0～3.3V电压时可使截止时间从2%线怀变化到100%；5、6脚分别用于外接振荡电阻和振荡电容；7脚为接地端；8、9脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式；14脚为5V基准电压输出端，最大输出电流10mA；15、16脚是误差放大器II的反相和同相输入端。

2、回路控制器工作原理回路控制器的方框图如图2所示。

被控制量（如压力、流量、温度等）通过传感器交换为0～5V的电信号，作为闭环回路的反馈信号，通过有源简单二阶低通滤波电路进行平滑、去除杂波干扰后送给TL494的误差放大器I的IN+同相输入端。

设定输入信号是由TL494的5V基准电压源经一精密多圈电位器分压，由电位器动端通过有源简单二阶低通滤波电路接入TL494的误差放大器I的IN-反相输入端。

反馈信号和设定信号通过TL494的误差放大器I进行比较放大，进而控制脉冲宽度，这个脉冲空度变化的输出又经过整流滤波电路及由集成运算放大器构成的隔离放大电路进行平滑和放大处理，输出一个与脉冲宽度成正比的、变化范围为0～10V的直流电压。

这个电压就是所需要的输出控制电压，用它去控制执行电路，及时调整被控制量，使被控制量始终与设定值保持一致，形成闭环单回路控制。

用TL494实现的单回路控制器的电路原理图如图3所示。

集成电路引脚号识别方法图解摘要: 在集成电路的引脚排列图中，可以看到它的各个引脚编号，如1,2,3 脚等。

在检修、更换集成电路过程中，往往需要在集成电路实物上找到相应的引脚。

例如，在一个20 个引脚的集成电路中，要找到3 脚。

由于集成电路的型号很多...在集成电路的引脚排列图中，可以看到它的各个引脚编号，如1,2,3 脚等。

在检修、更换集成电路过程中，往往需要在集成电路实物上找到相应的引脚。

例如，在一个20 个引脚的集成电路中，要找到3 脚。

由于集成电路的型号很多，不可能根据型号去记忆相应各引脚的位置，只能借助于集成电路的引脚分布规律，来识别形形色色集成电路的引脚号。

每一个集成电路的引脚都是确定的，这些引脚的序号与集成电路电路图中的编号是一一对应的。

识别集成电路的引脚号对分析集成电路的工作原理和检修集成电路故障都有重要意义。

1、对电路工作原理分析的意义分析集成电路工作原理时，根据电路图中集成电路的编号进行外电路分析，仅对这一点而言是没有必要进行集成电路的引脚号识别的。

但是，在一些情况下由于没有集成电路及外围电路的电路图，而需要根据电路实物画出外电路原理图时，就得用到集成电路的引脚号。

例如，先找出集成电路的1 脚，再观察电路板上哪些电子元器件与1 脚相连，这样可以先画出1 脚的外电路图。

用同样的方法，画出集成电路的各引脚外电路，就能得到该集成电路的外电路原理图。

2、对故障检修的意义对集成电路进行故障检修时，更需要识别集成电路的引脚号。

下列几种情况都需要知道集成电路的引脚号。

1）测量某引脚上的直流工作电压，或观察某引脚上的信号波形在故障检修中，往往依据电路原理图进行分析，先确定测量某根引脚上的直流工作电压或观察信号波形，这时就得在集成电路的实物上找出该引脚。

2）查找电路板上的电子元器件时需要知道集成电路的引脚号例如，若检查某集成电路16 脚上的电阻R2。

因电路板上电容太多不容易找到，此时可先找到集成电路的16 脚（电路板上的集成电路一般比较少），沿16 脚铜箔线路就能比较方便的找到R2。

7812压电路图三端稳压集成电路使用时要
请问7812的输入输出端连接电容的目的是什么？
1.滤波，虑除交流噪声是输出电流更平稳；
2.提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。

不连有什么坏处？
与前面说的情况正相反。

还有就是我用220V-12V的变压器输出端连上7812想得到直流12V电源，为什么7812会热得发烫啊？
7812只是稳压电路，前面的整流元件必不可少，7812最大可以提供1.5A电流，而且必须加散热片。

问题补充：像我这样的输入输出需要并多大的电容啊？
这要根据所需电流来选取，一般有2200u足够了，再大浪费，最好在输出端在并连一只220u 电解和一只0.1u电容，这只0.1u小电容对减小电源高频内阻非常有效！。

LM324引脚图资料与电路应用LM324为四运放集成电路，采用14脚双列直插塑料封装。

，内部有四个运算放大器，有相位补偿电路。

电路功耗很小，lm324工作电压范围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。

它的输入电压可低到地电位，而输出电压范围为O～Vcc。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。

每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324引脚排列见图1。

2。

lm124、lm224和lm324引脚功能及内部电路完全一致。

lm124是军品；lm224为工业品；而lm324为民品。

由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点，因此他被非常广泛的应用在各种电路中。

《lm324引脚图》《lm324管脚图》《lm324原理图》《lm324工作电压》《lm324无线.LM324应用电路图LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。

可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能 2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器。

常用集成块IC引脚功能#标题#:立体声放音电路TA8105F立体声放音电路TA8105F各脚功能：1前置地,2前置放大器A正相输入,3前置放大器A反相输入,4前置放大器A负反馈,5前置放大器A输出,6反相LED显示,7M/N(金属磁带/普通磁带)转换,8功放A输入,9辐射抑制,10功放A输出,11功放地,12纹波抑制,13电源电压Vcc,14正相/反相转换,15功放B输出,16辐射抑制,17功放B输入,18外接电容,19正相LED显示,20前置放大器B输出,21前置放大器B负反馈,22前置放大器B反相输入,23前置放大器B正相输入,24基准电压.可用其同样封装结构的改进型TA8115N来直接代换.#标题#:驱动电路BA5209驱动电路BA5209各脚功能:1地,2反向驱动电压输出,3旁路,4伺服控制电压,5正向指令输入,6反向指令输入,7电源电压Vcc,8电压,9旁路,10正向驱动电压输出.可用极常用的驱动电路BA6209来直接代换.#标题#:CMOS型D/A转换器VCD用集成电路KDA0316集成电路KDA0316各脚功能:1左声道模拟音频信号输出,2基准高电压A+5V,3基准高电压B,4+5V电压,5字符时钟2输入,6左,右声道分离时钟输入,7字符时钟1输入,8音频串行数据输入,9位时钟输入,10+5V电压输入,11测试电路输出,12测试端1,13测试端2,14选择输出,15地,16低电平参考电压0V,17地,18空,19空,20右声道模拟音频信号输出.可用相同封装结构的LC7881或者CXD1161来直接代换.#标题#:带自动录音电平控制(ALC)的双均衡放大器BA3308集成电路BA3308各脚功能:1负反馈,2输入A,3输出A,4地,5自动电平控制,6电源Vcc,7输出B,8输入B,9负反馈B.可用KA22241来直接代换.#标题#:彩电中放集成电路MC1352P集成电路MC1352P各脚功能:1图像中频输入,2图像中频输入,3地,4地,5键控脉冲输入,6中放AGC输入,7图像中频输出,8图像中频输出,9高放AGC电压输出,10中放AGC调节,11电源Vcc,12高放AGC电压输出,13高放AGC延迟调节,14中放AGC滤波.可用LA1352,M5183来直接代换.#标题#:行,场扫描集成电路KA2133集成电路KA2133各脚功能:1场同步脉冲输入,2外接场振荡电容,3场振荡放电,4场电源电压,5外接升压电容负极,6场反馈,7外接升压电容正极,8场输出,9行激励输出,10行稳压器,11场脉宽消隐调节,12行振荡输入,13AFC输出,14AFC输入,15同步分离输入,16场同步脉冲输出.可用UPC1379来直接代换.#标题#:彩电电源厚膜集成电路STK7310集成电路STK7310各脚功能:1误差检测输入,2误差检测管基极,3反馈信号输入,4误差检测电压输入,5放大管偏置,6激励级输入,7激励级退耦,8保护输入,9限流输入,10电源调整管基极,11电源调整管发射极,12电源调整管集电极.可用IX0308CE/STK7308来直接代换.#标题#:稳速集成电路LA4512集成电路LA4512各脚功能:1电源电压Vcc,2地,3输出,4电压调节.可用LA5511/LA5512/5G5511来直接代换.#标题#:七重达林顿阵列驱动集成电路ULN2003A集成电路ULN2003A各脚功能:1~7脚分别是1~7路输入,16~10分别是1~7路输出,8接地,9接电源正极.可用MC1413P/UPA2003C/TD62003AP直接代换.#标题#:低压直流电机驱动集成电路KIA6901P集成电路KIA6901P各脚功能:1空,2空,3电源,4外接直流电机,5地,6基准电压端,7空,8电机速度调整.可用LA5521D/KA2402直接代换.#标题#:FM立体声解码集成电路AN7421集成电路AN7421各脚功能:1FM立体声复合信号输入,2外接低通滤波器1,3Vcc,4压控振荡器,5接地,6外接立体声指示灯,7接低通滤波器2,8L声道输出,9R声道输出.可用TA7342P/KA2264/D7342P直接代换.#标题#:双电压比较器集成电路HA17393集成电路HA17393各脚功能:1输出1,2反相输入1,3同相输入1,4地,5同相输入2,6反相输入2,7输出2,8电源电压Vcc.可用相同封装的LM393N/LM393P/AN1393/UPC393C等直接代换.#标题#:音频功率放大器集成电路TBA820集成电路TBA820是音频功率放大器,有14脚的TBA820L和8脚的TBA820M,常常将TBA820L称为TBA820.TBA820L的引脚功能是:1自举,2旁路,3空,4补偿1,5负反馈,6空,7输入,8接衬底地,9空,10功放地,11空,12输出,13补偿2,14Vcc,TBA820L可用CD820/D820/ECG1113等直接代换.TBA820M的引脚功能是:1补偿,2负反馈,3输入,4接地,5输出,6电源Vcc,7自举,8滤波.TBA820M可用CD820M/D820M/KA2201直接代换.#标题#:带ALC功能的双前置录放集成电路C1313HA集成电路C1313HA(UPC1313HA)各脚功能:1负反馈1,2输入1,3输出1,4ALC,5接地,6Vcc,7输出2,8输入2,9负反馈2.可用D1313HA直接代换.#标题#:音频功率放大器集成电路TA7209集成电路TA7209各脚功能:1旁路,2频率补偿,3自举,4旁路,5负反馈,6旁路,7功放输入,8空,9空,10地,11空,12功放输出,13空,14电源电压Vcc.可用D7209P/TA7209AP/ECG1222直接代换.#标题#:音频功率放大器集成电路KA386集成电路KA386各脚功能:1增益设定,2反馈输入,3正相输入,4地,5输出,6Vcc,7接旁路电容,8增益设定.可用相同封装的LM386/NJM386直接代换.#标题#:电机稳速集成电路KA2407集成电路KA2407各脚功能:1电源电压Vcc,2控制,3地,4稳压输出.可用UPC1470来直接代换.#标题#:彩电中放集成电路IX0062CE集成电路IX0062CE各脚功能:1噪声检波,2视频输出,3图像缓冲放大输入,4空,5外接去耦电容,6图像中放信号输入,7图像中放信号输入,8外接去耦电容,9外接电容,10高放AGC放大输入,11高放AGC放大输入,12高放AGC输出,13地,14外接4.5MHZ陷波器,15外接4.5MHZ陷波器,16外接图像载频线圈,17外接图像载频线圈,18AFT图像中频输入,19电源Vcc,20图像输出,21外接阻容元件,22AGC检波输出.可用HA11238直接代换.#标题#:SHARP夏普C-1837D型彩色电视机电原理图主要集成块：IX0388CE、IX0365CEZZ、IX0308CEZZ、IX0304CEZZ、IX0238CEZZ #标题#:彩电伴音集成电路M5144P集成电路M5144P各脚功能:1伴音中频输入,2伴音中频输入,3地,4空脚,5电源,6音量控制,7去加重,8检波信号输出,9调频检波变压器,10调频检波变压器,11空脚,12伴音输出,13音质调节,14伴音信号输入.#标题#:彩电图像中频信号处理集成电路M5186P集成电路M5186P各脚功能:1图像中放输入,2图像中放输入,3地,4高频AGC(反向),5高频AGC(正向),6AFT转换信号输入,7AFT输出,8AFT线圈,9图像检波线圈,10图像检波线圈,11AFT线圈,12伴音中频检波器滤波电路,13伴音中频检波器输出,14图像放大器输出,15图像检波器输入,16电源,17图像中放输出,18图像中放输出,19中频AGC控制电压,20中频AGC放大器输入,21AGC滤波电路,22高频AGC控制电压.#标题#:彩电PAL制式彩色电视信号处理和解调集成电路M5194P集成电路M5194P各脚功能:1地,2色饱和度控制,3色同步选通脉冲输入,4APC 滤波电路,5APC滤波电路,6晶体振荡器,7晶体振荡器,8双稳电路激励脉冲输入,9色度副载波输出,10R-Y色副载波输入,11B-Y色副载波输入,12G-Y输出,13R-Y输出,14B-Y输出,15电源,16R-Y色信号输入,17B-Y色信号输入,18色信号输出,19色滤波电路,20ACC滤波电路,21旁路电路,22彩色信号输入.#标题#:彩电图像信号处理和同步分离集成电路M5195P集成电路M5195P各脚功能:1图像信号输入,2同频滤波电路,3同步保持,4同步转换,5同步输出,6电源,7地,8图像信号输出,9消隐输入,10直流箝位调整,11亮度调节,12黑电平调节,13对比度调节,14信号提升电路2,15画质调节,16信号提升电路1.#标题#:彩电PAL制式彩色同步解码电路TBA520集成电路TBA520各脚功能:1识别信号输入,2R-Y参考信号输入,3PAL开关输出,4R-Y输出,5G-Y输出,6电源,7B-Y输出,8B-Y参考信号输入,9B-Y彩色信号输入,10测试点,11G-Y直流电平调节,12R-Y直流电平调节,13R-Y彩色信号输入,14行脉冲输入(正),15行脉冲输入(负),16地.#标题#:彩电彩色矩阵预放大集成电路TBA530集成电路TBA530各脚功能:1B信号输出负载电阻,2-(B-Y)信号输入,3-(G-Y)信号输入,4-(R-Y)信号输入,5亮度信号输入,6地,7电流馈入点,8电源,9R通道反馈,10R信号输出,11R信号输出负载电阻,12G通道反馈,13G信号输出,14G信号输出负载电阻,15B通道反馈,16B信号输出.#标题#:彩电色处理集成电路TBA540集成电路TBA540各脚功能:1振荡器反馈输入,2频率控制反馈,3电源,4参考副载波输出,5色同步脉冲输入,6参考副载波输入,7消色器输出,8PAL双稳电路脉冲输入,9ACC输出,10ACC电平调节,11ACC增益调节,12ACC电平调节,13振荡器相位控制环的直流控制端点,14振荡器相位控制环的直流控制端点,15振荡器反馈,16地#标题#:彩电亮度色度处理及控制集成电路TBA560C集成电路TBA560C各脚功能:1平衡彩色信号输入,2直流对比度控制,3亮度信号输入,4黑电平箝位电容器,5亮度信号输出,6亮度控制,7色同步脉冲输出,8回扫消隐输入,9色信号输出,10色同步脉冲选通和箝位脉冲输入,11电源,12色通道直流反馈,13彩色饱和度控制,14ACC输入,15平衡彩色信号输入,16地#标题#:彩电中频放大集成电路TBA970集成电路TBA970各脚功能:1视频信号输出,2电源,3视频信号输入,4三极管集电极,5三极管基极,6三极管发射极,7对比度控制,8电子束电流反馈输入,9电子束电流控制,10行同步脉冲输入1,11行同步脉冲输入2,12亮度控制,13黑电平记忆,14去耦,15黑电平反馈输入,16地#标题#:彩电彩色解调集成电路TBA990集成电路TBA990各脚功能:1识别信号输入,2R-Y副载波参考信号输入,37.8KHz信号输出,4R-Y信号输出,5G-Y信号输出,6电源,7B-Y信号输出,8B-Y 副载波参考信号输入,9B-Y直流电平调节,10B-Y色信号输入,11G-Y直流电平调节,12R-Y直流电平调节,13R-Y色信号输入,14行脉冲输入(双稳电路同步),15空脚,16地#标题#:彩电色处理集成电路TDA2522集成电路TDA2522各脚功能:1B-Y输出,2G-Y输出,3R-Y输出,4地,5B-Y彩色输入,6R-Y彩色输入,7振荡器环路滤波器,8振荡器环路滤波器,9振荡器反馈,10振荡器反馈,11电源,12ACC输出,13ACC电容,14ACC电容,15色同步选通和消隐脉冲,16消色器延迟电容#标题#:彩电亮度及色度处理集成电路TDA2560集成电路TDA2560各脚功能:1彩色信号输入端1,2彩色信号输入端2,3ACC输入,4彩色饱和度控制,5地,6色信号/色同步脉冲输出,7色同步选通和消隐脉冲,8电源,9回扫消隐,10亮度信号输出(-同步),11亮度控制,12黑电平箝位,13亮度通道增益控制,14亮度信号输入,15亮度信号输出(+同步),16直流对比度控制.#标题#:彩电行振荡集成电路TDA2590集成电路TDA2590各脚功能:1电源,2行扫触发电路,3行报触发电路,4脉冲宽度转换,5相位比较1,6行回扫,7色同步脉冲/消隐,8场同步脉冲,9视频信号输入,10噪声分离电路,11VCR(录相?)开关,12时间常数转换,13相位比较2,14振荡器,15振荡器,16地#标题#:双运算放大器集成电路OP249集成电路OP249各脚功能:1输出1,2负输入1,3正输入1,4地,5正输入2,6负输入2,7输出2,8电源.可用OP215,TL072,AD712直接代换#标题#:音频功率放大集成电路ECG1380集成电路ECG1380各脚功能:1输入,2负反馈,3地,4输出,5电源Vcc.可用TDA2030直接代换#标题#:VCD聚焦伺服电路TA002可用MN662743直接代换#标题#:音频数字处理与D/A轮换集成电路ES3887可用ES3207直接代换#标题#:1W的单声道功放集成电路D2283B集成电路D2283B各脚功能:1去耦,2地,3地,4输出,5电源电压,6地,7地,8输入.可用ULN2283B直接代换#标题#:收录机前置放大集成电路BA3406AL集成电路BA3406AL各脚功能:1输出L-1,2输出L-2,3负反馈L,4金属带L,5输入L,6静噪L,7电源电压,8静音控制,9地,10金属带控制,11输入R,12静噪R,13负反馈R,14金属带R,15输出R-1,16输出R-2.#标题#:三位二/十进制编码计数器集成电路MC14553B可用CD4553B,D4553直接代换#标题#:电话机中振铃集成电路TA31001P集成电路TA31001P各脚功能:1电源电压,2振铃触发输入,3外接超低频振荡电容,4外接超低频振荡电阻,5地,6外接音频振荡电阻,7外接音频振荡电容,8振铃信号输出.可用CSC8204或CSC31001直接代换#标题#:双运算放大器集成电路MCN34082集成电路MCN34082各脚功能:1运放A输出,2运放A反相输入,3运放A同相输入,4接电源负极,5运放B同相输入,6运放B反相输入,7运放B输出,8接电源正极.可用TL072,AD712,LT1057直接代换#标题#:电子频道选台集成电路CN5010可用AN5050或UPC1360直接代换#标题#:新三端+5V稳压器MIC29150集成电路MIC29150各脚功能:1输入,2地,3输出#标题#:音频功放电路DBL1069集成电路DBL1069可用TA8210H直接代换#标题#:调频/调幅中频放大集成电路CIA7078集成电路CIA7078各脚功能:1调幅本振回路,2调频中放输入,3前级地,4第一级调频中放输出,5第二级调频中放输入,6电源VCC1,7调频中放输出,8外接调频旁路电容,9后级地,10外接调幅旁路电容,11调幅中放输出,12电源VCC2,13调频AGC输入,14调幅中放输入,15调幅变频输出,16调幅变频输入.可用UPC1018直接代换.#标题#:五段图示均衡放大器D7796集成电路D7796各脚功能:1,3,5,7,9分别是1~5个谐振电路的基极输入端,2,4,6,8,10分别是1~5五个谐振电路的负反馈端,11缓冲放大器输入端,12缓冲放大器负反馈端,13缓冲放大器输出,14电源电压,15偏置电压,16接地.可用LA3600,M5226,TA7796直接代换.#标题#:双路电压比较集成电路BA10393集成电路BA10393各脚功能:1输出1,2反相输入1,3正相输入1,4单电源供电时为接地端,双电源供电时为负电源电压端,5正向输入2,6反向输入2,7输出2,8正电源电压端.可用相同封装的LM393,NJM2903(1)直接代换.#标题#:三路单刀双掷双向模拟电子开关HD14053BP集成电路HD14053BP可直接用HD4053,MC14053B,CD4053B,C4053B,BU4053B,HEF4053B代换.#标题#:音频振铃集成电路ML4003集成电路ML4003各脚功能:1接电源正极VCC,2振铃触发,3外接超低频振荡电容,4外接超低频振荡电阻,5接地,6外接音频振荡电阻,7外接音频振荡电容,8振铃信号输出.可用CIC8204,CS8204,CSC8204,CD8204,MC8204,TA31001P直接代换.#标题#:双电压比较集成电路NJM2903S集成电路NJM2903S各脚功能:1VCC,2输出1,3反相输入1,4正相输入1,5地,6正向输入2,7反向输入2,8输出2,9VCC.可用相同封装的LM2903S,LA6393S直接代换.#标题#:放音双前置放大电路BA3304集成电路BA3304各脚功能:1L(左声道)输入,2空,3电源VCC,4偏置,5地,6空,7空,8R(右声道)输入,9R负反馈,10R输出,11空,12空,13空,14空,15L输出,16L负反馈#标题#:音响功放集成电路TDA2615音响功放集成电路TDA2615各脚功能:1输入A,2控制,3地,4输出A,5接电源正极,6输出B,7接电源负极,8地,9输入B.可用TDA2616直接代换.#标题#:伴音集成电路LA1363伴音集成电路LA1363各脚功能:1中频输入,2中频输入,3地,4地,5电源VCC,6音量控制,7去加重,8鉴频输出,9外接鉴频调谐回路,10外接鉴频调谐回路,11空,12音频输出,13音量控制,14激励放大输入.可用LA1365或AH1124直接代换.#标题#:彩电亮度控制及信号处理集成电路AN380彩电亮度控制及信号处理集成电路AN380可用UPC1380直接代换.。

附录三常用集成电路芯片引脚排列图印刷电路板贴片封装芯片双列直插式封装74LS00 74LS03Y=AB四2输入正与非门Y=AB集电极开路输出的四2输入正与非门74LS0474LS08Y=A六反相器Y=AB 四2输入正与门74LS10 74LS11Y=ABC三3输入正与非门Y=ABC 三3输入正与门74LS2074LS21Y=ABCD双4输入正与非门Y=ABCD双4输入正与门74LS32 74LS48测试Y=A+B 四2输入正或门BCD-七段译码器74LS48是具有内部上拉电阻的BCD-七段译码器/驱动器。

输出高电平有效，其中，A、B、C、D是输入端，a、b、c、d、e、f是输出。

74LS51 74LS74Y=CDAB+与或非门双D型正边沿触发器74LS8674LS90CP2Y=A⊕B 四2输入异或门十进制计数器（2、5分频）74LS90是四位十进制计数器。

各有两个置“0”（R01、R02）和置“9”（R91、R92）输入端，有两个计数输入端A和B，Q A-Q D为输出。

若从A端输入计数脉冲，将Q A与B短接，则组成十进制计数器（分频器）；若从B端输入计数脉冲，把Q D与A短接，则组成二~五混合进制计数器（或五分频器）74LS112 74LS125双J -K 负边沿触发器（带预置和清除端） Y=A 三态输出的四总线缓冲门 EN 为高时禁止74LS13874LS153输出选择允许输出数据输入选通选择输出3-8线译码器/分配器 双4-1线数据选择器/多路开关 74LS138为3-8线译码器，包含三个允许输入端S 1、2S 、3S ，可对8条线中任意一条进行译码，这取决于三个二进制选择输入端A 0、A 1、A 2和三个允许输入端S 1、2S 、3S 的状态。

74LS160 74LS180数据输入输出4位同步计数器（十进制，直接清除） 9位奇/偶校验器/发生器74LS175 74LS183输入输入输出四D 型触发器（互补输出，共直接清除） 双保留进位全加器74LS183全加器每一位有一个单独的进位输出，它可在多输入保留进位方法中使用，能在不大于两级门的延时内产生真和、真进位输出。

74ls147引脚图管脚图和功能真值表优先编码器是当多个输入端同时有信号时,电路只对其中优先级别最高的输入信号进行编码。

常用的集成优先编码器IC有10线-4线、8线-3线两种。

10线-4线优先编码器常见的型号为54/74147、54/74LS147，8线-3线优先编码器常见的型号为54/74148、54/74LS148。

下面我们以TTL中规模集成电路74LS147为例介绍8421→BCD码优先编码器的功能。

10线-4线8421 BCD码优先编码器74LS147的真值表见表3.5。

74LS147的引脚图如图3.5所示，其中第9脚NC为空。

74LS147优先编码器有9个输入端和4个输出端。

某个输入端为0，代表输入某一个十进制数。

当9个输入端全为1时，代表输入的是十进制数0。

4个输出端反映输入十进制数的BCD码编码输出。

74LS147优先编码器的输入端和输出端都是低电平有效，即当某一个输入端低电平0时，4个输出端就以低电平0的输出其对应的8421 BCD编码。

当9个输入全为1时，4个输入出也全为1，代表输入十进制数0的8421 BCD编码输出。

表3.5 74LS147的真值表的原理（引脚及功能）数字电路CD4511的原理（引脚及功能）CD4511是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点：具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。

可直接驱动LED显示器。

CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，引脚排列如图 2 所示。

其中a b c d 为 BCD 码输入，a为最低位。

LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。

BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电平。

另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。

集成电路管脚识别方法(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--集成电路管脚识别方法（网上搜集整理）在电子技术高速发展的今天，集成电路的使用已经相当普遍。

我们在使用集成块时，首先遇到的一个问题就是如何正确识别集成电路的各管脚，使之与电路图中所标的管脚相对应，这是使用者必须熟练掌握的一项基本技能。

半导体集成电路的品种、规格繁多，但就其管脚的排列情况常见的有以下 3种形式：通常有扁平、双列直插、单列直插等几种封装形式，一是按圆周分布，即所有管脚分布在同一个圆周上；二是双列分布，即管脚分两行排列；三是单列分布，即管脚单行排列。

不论是哪种集成电路的外壳上都有供识别管脚排序定位（或称第一脚）的标记。

对于扁平封装者，一般在器件正面的一端标上小圆点（或小圆圈、色点）作标记。

塑封双列直插式集成电路的定位标记通常是弧形凹口、圆形凹坑或小圆圈。

进口ＩＣ的标记花样更多，有色线、黑点、方形色环、双色环等等。

识别数字ＩＣ管脚的方法是：将ＩＣ正面的字母、代号对着自己，使定位标记朝左下方，则处于最左下方的管脚是第１脚，再按逆时针方向依次数管脚，便是第２脚、第３脚等等。

各种单列直插ＩＣ的管脚排序。

数管脚时把ＩＣ的管脚向下，这时定位标记在左面（与双列直插一样），从左向右数，就得到管脚的排列序号。

有些进口ＩＣ电路的管脚排序是反向的。

这类ＩＣ的型号后面带有后缀字母“Ｒ”。

型号后面无“Ｒ”的是正向型管脚，有“Ｒ”的是反向型管脚，如图５所示。

例如：Ｍ５１１５和Ｍ５１１５ＲＰ，ＨＡ１３３９Ａ和ＨＡ１３３９ＡＲ，ＨＡ１３６６Ｗ和ＨＡ１３６６ＡＲ，前者是正向管脚型，而后者是反向管脚型。

识别这类ＩＣ的管脚数应加以注意。

线性集成运放常见的两种封装方式是圆式金属壳封装和双列直插式塑料或陶瓷封装。

数字集成电路多为双列直插式。

圆式金属壳封装的管脚数有8、10、12等种类，管脚排列顺序如图1(a)所示，从管脚根部看进去，以管壳上的凸起部分为参考标记，按顺时针方向数管脚，依次为1，2，3，...，8。
