集成电路引脚的识别方法(图)

单片机基础知识：单片机集成电路封装类型及引脚识别方法 在前文大家都有见到集成电路的图片，其外形有很多种。

在这些芯片中真正起作用的部分是集成在硅片上的晶体管。

而我们看到的样子，则是在其外部用外壳进行封装。

把硅片上的电路管脚，用导线接引到外部接头处，以便于其它器件连接。

封装有安装、固定、密封、保护芯片及增强电热性等作用。

硅片必须与外界隔离，以防止空气中的杂质对电路的腐蚀等造成电气性能下降。

封装 宏晶公司的STC89C52RC单片机 我们把集成电路等电子元件的这种外壳称为封装。

图中的两种单片机也都是集成电路，并且它们的封装相同，都是40脚的宽体DIP-40封装。

实际上，STC89C5x系列单片机也有其他形式的封装，比如44脚的LQFP-44封装，如图所示。

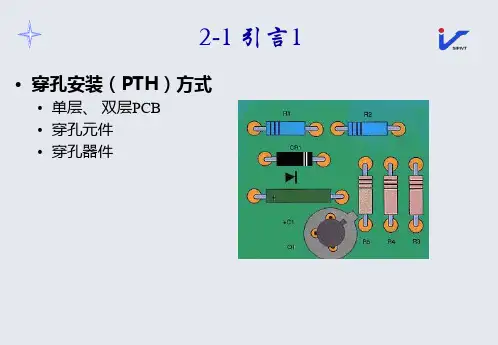

LQFP44贴片封装的STC89C54RD+ 直插封装与贴片封装 上面的DIP-40封装，管脚很长，实际使用时，管脚会穿过电路板，会在电路板另一面焊接，属于直插型封装。

而LQFP-44封装，焊接时管脚焊点和芯片在电路板的同一面，就是贴在电路板表面，我们称其为贴片封装。

直插封装一般管脚间距较大(最常见的是标准的2.54mm)，便于手工焊接;而贴片式的封装，体积大大减小，焊接时电路板上不需要打孔，节省了大量空间和成本，同时很容易实现机器自动化焊接，在实际中应用很广泛(比如手机等小型数码产品的电路，几乎都是全贴片设计)。

因为直插封装更便于使用，所以我们通常都选用直插式DIP-40封装的单片机进行学习(在后文中，如果没有特别说明，单片机就是指的直插封装的STC89C51RC)。

芯片的辨认 其他芯片也可能会使用和单片机一样的封装。

例如ISD4004语音芯片就常常用宽体DIP-40封装。

所以在辨认芯片时，不能从封装来判断，看上面印刷的字母符号就可以了。

管脚识别 不少集成电路都有那幺多管脚，应该怎幺辨认呢?对于上面的DIP封装，它的管脚是排成双列的。

细心的读者或许已经从图中观察到，芯片的一端有个半圆形缺口，这正是我们管脚所需要的标识。

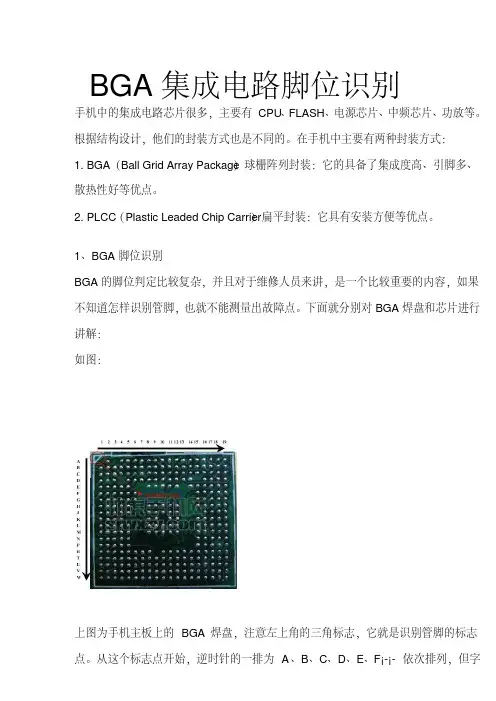

BGA集成电路脚位识别
手机中的集成电路芯片很多，主要有CPU、FLASH、电源芯片、中频芯片、功放等。

根据结构设计，他们的封装方式也是不同的。

在手机中主要有两种封装方式：
1. BGA（Ball Grid Array Package）球栅阵列封装：它的具备了集成度高、引脚多、散热性好等优点。

2. PLCC（Plastic Leaded Chip Carrier）扁平封装：它具有安装方便等优点。

1、BGA脚位识别
BGA的脚位判定比较复杂，并且对于维修人员来讲，是一个比较重要的内容，如果不知道怎样识别管脚，也就不能测量出故障点。

下面就分别对BGA焊盘和芯片进行讲解：
如图：
上图为手机主板上的BGA 焊盘，注意左上角的三角标志，它就是识别管脚的标志点。

从这个标志点开始，逆时针的一排为A、B、C、D、E、F¡-¡-依次排列，但字
母中没有I、O、Q、S、X、Z，如果排到I了，那么就把I甩掉，用J来顺延。

标志点顺时针一排为1、2、3、4、5、6¡-¡-依次排列。

如果字母排到Y还没有排完，那么字母可以延位为AA、AB、AC¡-¡-依次类推。

如果是BGA芯片，我们同样需要找到标志点。

如图红圈位置，根据上面焊盘的判断方法，我们可以分析出来，逆时针为1、2、3、4、5¡-¡-，顺时针为A、B、C、D、E¡-¡- 如图：
2、PLCC 脚位识别
PLCC 封装的脚位判断比较简单，只要先找到标志点，然后从标志点
开始逆时针数脚位就可以了。

如图：。

三极管管脚判别，电容测量9014,9013,8050三极管引脚图与管脚识别方法s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP 型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K 挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

<74LS00引脚图>74l s00 是常用的2输入四与非门集成电路，他的作用很简单顾名思义就是实现一个与非门。

Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GND74LS00真值表：A＝1 B=1 Y=0A＝0 B=1 Y=1A＝1 B=0 Y=1A＝0 B=0 Y=174HC138基本功能74LS138 为3 线－8 线译码器，共有54/74S138和54/74LS138 两种线路结构型式，其74LS138工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。

74LS138的作用:利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。

若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS138图74ls138译码器内部电路3线-8线译码器74LS138的功能表备注：这里的输入端的三个A0～1有的原理图中也用A B C表示（如74H138.pdf中所示，试用于普中科技的HC-6800 V2.2单片机开发板）。

<74ls138功能表>74LS138逻辑图无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。

如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。

当附加控制门的输出为高电平（S＝1）时，可由逻辑图写出74ls138逻辑图由上式可以看出，在同一个时间又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。

集成电路引脚号识别方法图解摘要: 在集成电路的引脚排列图中，可以看到它的各个引脚编号，如1,2,3 脚等。

在检修、更换集成电路过程中，往往需要在集成电路实物上找到相应的引脚。

例如，在一个20 个引脚的集成电路中，要找到3 脚。

由于集成电路的型号很多...在集成电路的引脚排列图中，可以看到它的各个引脚编号，如1,2,3 脚等。

在检修、更换集成电路过程中，往往需要在集成电路实物上找到相应的引脚。

例如，在一个20 个引脚的集成电路中，要找到3 脚。

由于集成电路的型号很多，不可能根据型号去记忆相应各引脚的位置，只能借助于集成电路的引脚分布规律，来识别形形色色集成电路的引脚号。

每一个集成电路的引脚都是确定的，这些引脚的序号与集成电路电路图中的编号是一一对应的。

识别集成电路的引脚号对分析集成电路的工作原理和检修集成电路故障都有重要意义。

1、对电路工作原理分析的意义分析集成电路工作原理时，根据电路图中集成电路的编号进行外电路分析，仅对这一点而言是没有必要进行集成电路的引脚号识别的。

但是，在一些情况下由于没有集成电路及外围电路的电路图，而需要根据电路实物画出外电路原理图时，就得用到集成电路的引脚号。

例如，先找出集成电路的1 脚，再观察电路板上哪些电子元器件与1 脚相连，这样可以先画出1 脚的外电路图。

用同样的方法，画出集成电路的各引脚外电路，就能得到该集成电路的外电路原理图。

2、对故障检修的意义对集成电路进行故障检修时，更需要识别集成电路的引脚号。

下列几种情况都需要知道集成电路的引脚号。

1）测量某引脚上的直流工作电压，或观察某引脚上的信号波形在故障检修中，往往依据电路原理图进行分析，先确定测量某根引脚上的直流工作电压或观察信号波形，这时就得在集成电路的实物上找出该引脚。

2）查找电路板上的电子元器件时需要知道集成电路的引脚号例如，若检查某集成电路16 脚上的电阻R2。

因电路板上电容太多不容易找到，此时可先找到集成电路的16 脚（电路板上的集成电路一般比较少），沿16 脚铜箔线路就能比较方便的找到R2。

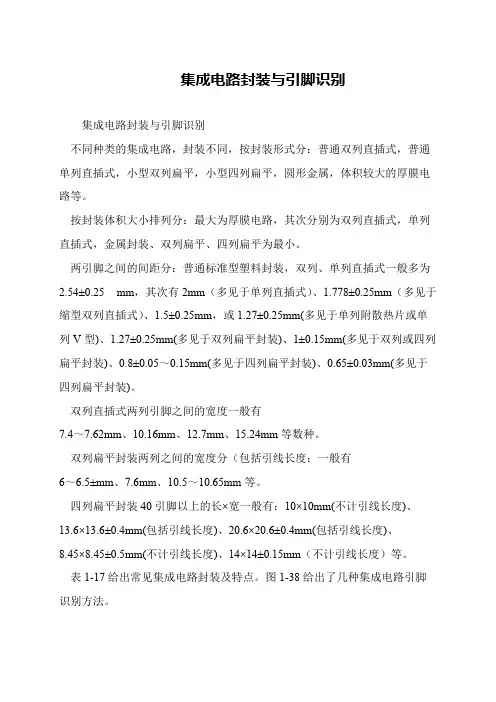

集成电路封装与引脚识别集成电路封装与引脚识别 不同种类的集成电路，封装不同，按封装形式分：普通双列直插式，普通单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。

 按封装体积大小排列分：最大为厚膜电路，其次分别为双列直插式，单列直插式，金属封装、双列扁平、四列扁平为最小。

 两引脚之间的间距分：普通标准型塑料封装，双列、单列直插式一般多为2.54±0.25 mm，其次有2mm（多见于单列直插式）、1.778±0.25mm（多见于缩型双列直插式）、1.5±0.25mm，或1.27±0.25mm(多见于单列附散热片或单列V型)、1.27±0.25mm(多见于双列扁平封装)、1±0.15mm(多见于双列或四列扁平封装)、0.8±0.05～0.15mm(多见于四列扁平封装)、0.65±0.03mm(多见于四列扁平封装)。

 双列直插式两列引脚之间的宽度一般有7.4～7.62mm、10.16mm、12.7mm、15.24mm等数种。

 双列扁平封装两列之间的宽度分（包括引线长度：一般有6～6.5±mm、7.6mm、10.5～10.65mm等。

 四列扁平封装40引脚以上的长×宽一般有：10×10mm(不计引线长度)、13.6×13.6±0.4mm(包括引线长度)、20.6×20.6±0.4mm(包括引线长度)、8.45×8.45±0.5mm(不计引线长度)、14×14±0.15mm（不计引线长度）等。

 表1-17给出常见集成电路封装及特点。

图1-38给出了几种集成电路引脚识别方法。

第二章常用电子元件的标志方法与选用第一节电阻元件的标志方法电阻元件的标志方法主要有三种：直标法、文字符号法、色标法。

一、直标法是利用阿拉伯数字和单位符号在电阻器的表面直接标出电阻的电阻值和允许误差的方法。

如图2-1-1图2-1-1直标法中用Ω、KΩ、MΩ这些符号表示电阻阻值的单位，分别表示欧姆、千欧姆、兆欧姆。

二、文字符号法是利用阿拉伯数字及字母符号的组合来表示阻值、允许误差的方法。

1.文字符号表示单位：其意义见表2-1-1表2-1-12.数字与文字符号组合的意义：文字符号R、K、M之前的数字表示整数位阻值；文字符号R、K、M之后的数字表示小数位阻值。

例如：R10表示0.1Ω；1R0表示1Ω；1K0表示1千欧姆；5K6表示5.6千欧姆等。

三、色标法（色环法）四色环两位有效数字标志法：电阻器用四条色环表示阻值与误差，称为四色环法。

其意义为：前三条色环标明两位有效数字及倍率，最后一条色带表示允许偏差。

色带与阻值关系如表2-1-2。

例如：四条色环为红、红、黄、银，则表示阻值为220KΩ、允许偏差±10%。

对于第三条色带，还以采用简便读法：上例中第三条色带为黄色，即可判定该电阻值为几百几十KΩ。

第二节电阻的选用一、电阻的分类电阻的种类很多，概括起来，可分为固定电阻和可调电阻（电位器）两大类。

常用固定电阻的标志符号见表2-2-1。

二、电阻的选用一般，无线电而言对于电阻的选用无特别的要求，绝大多数情况下，用1/8W 的小型电阻就可以了。

在小型电阻中，以碳膜电阻和金膜电阻常见。

大于2W的电阻，就要选用线绕电阻。

使用前所有的电阻都要用万用表校测一次，看阻值是否正确。

第三节电容元件的标志方法电容元件的标志方法主要有两种：直标法、文字符号法。

一、直标法是利用阿拉伯数字和单位符号在电容器的表面直接标出电容的电容值和允许误差的方法。

如图2-3-1图2-3-1直标法中用pF、uF、F这些字母表示电容的容量单位为皮法、微法、法拉。
