三相便携式电能表检定装置

仅供个人参考一、概述JYM-3系列三相多功能电能表检定装置，是根据国家有关标准规程和要求设计的新型全自动检定装置，它由内附互感器的程控电源和标准电能表组成，配置如表1所示，具有精度高、稳定性好、功能强、使用方便等特点，可供生产厂、供电部门、计量部门对电子式或感应式三相三线、三相四线、单相有功及无功电能表进行校验和检定。

配备时间校验仪时还可以对多功能电能表的计时误差，需量指示误差等进行检定。

本使用手册主要说明在使用专用键盘时的操作方法。

二、电能部分技术指标1、装置准确度等级：0.03/ 0.05/ 0.1/0.22、装置标准配置：BDJ-3AC （准确度等级0.1）或RM10 （准确度等级0.05）3、装置输出量程输出电压：3X 57.7V/ 100V/220V/380V 自动量程切换输出电流：3X 0-100A 自动量程切换4、装置每相输出最大容量电压：50VA （根据校表数量增加）电流：80VA （根据校表数量增加）5、装置调节范围：电压：0-120%，调节细度：0.01%满度电流：0-120%，调节细度：0.01% （满度）相位：（电压/电流）：0-359.99,调节细度：0.01°频率：45-65HZ 调节细度：0.01Hz6、装置输出稳定度电压：＜ 0.02% （3分钟）电流：＜ 0.02% （3分钟）功率：＜ 0.05% （PH=1，3 分钟）7、输出波形畸变系数电压、电流＜ 0.5% （额定负荷）&谐波输出2-21次谐波任意设置9、起动电流输出：额定电流的千分之一10、装置输入电源：220± 10%，50Hz三、时间校验技术指标1、频率测量范围：0.1HZ〜5MHz2、频率测量准确度：土0.2PPM3、日误差准确度：土20ms4、GPS内部对时准确度：10-6秒5、内部晶振稳定度：W 5*10-8/秒四、装置特点1、校表类型：各种单相/三相有功电能表和无功电能表（包括跨相90°无功、移相60°无功），各种多功能电能表（全电子式、机电式）；2、校表数量：3块（按用户要求可增加）3、控制方式：a、本机键盘操作：能够完成电能计量单元的校验和检定；b、PC计算机操作：运用中文WINDOWS操作系统，所有功能的检定和试验，数据的管理功能和测试报告检定证书的打印功能。

三相电能表检定装置作业指导书1.目的：检定0.5级及以下三相能表2.引用标准：JJG596-1999电子式电能表检定规程、JJG307-2006机电式交流电能表检定规程。

3.安全工作的措施校验室电源必须有良好的接地；校验台具有充足的照明条件；工作中，必须使用绝缘合格的工具；校验连接导线有良好的绝缘；校验工作至少有两人一起工作，有一人进行安全监护。

4. 计量器具参数4.1.标准计量器具参数如下表4.2. 主要配套设备参数如下表5. 校验方法5.1检验项目：5.2.1 安装式电能表(感应系) 检验项目5.2.1.1 工频耐压试验;5.2.1.2 直观检查;5.2.1.3 潜动试验;5.2.1.4 起动试验；5.2.1.5 校核常数;5.2.1.6 测定基本误差。

5.2.2 安装式电能表(电子式) 检验项目5.2.2.1 工频耐压试验;5.2.2.2 直观检查和通电检查;5.2.2.3 启动、潜动试验;5.2.2.4 校核计度器示数；5.2.2.5 确定电能测量基本误差；5.2.2.6 确定电能测量标准偏差估计值；5.2.2.7 确定日计时误差和时段投切误差；5.2.2.8 确定需量误差；4.2.2.9 确定需量周期误差。

5.2 校验条件：5.2..1.安装式电能表(感应系) 检验条件5.2.1.1 各种影响及其允许偏差按JJG307-2006机电式交流电能表检定规程表4规定；5.2.1.2 检定三相电能表时，三相电压电流相序应符合接线图要求，三相电压电流的条件应符合JJG307-2006机电式交流电能表检定规程表5规定；5.2.1.3 计度器为字轮式的电能表，只有末位字能转动；5.2.1.4 无可察到的振动和震动；5.2.1.5 盖好表盖，在cos＝1（对有功电能表）或sin＝1（对无功电能表）的条件下，电压线路加参比电压1h，电流线路参比电流I b或I n（宽负载电能表通最大电流）30min（对各级三相电能表）或15min（对2级单相电能表），按负载电流逐次减小的顺序测定基本误差。

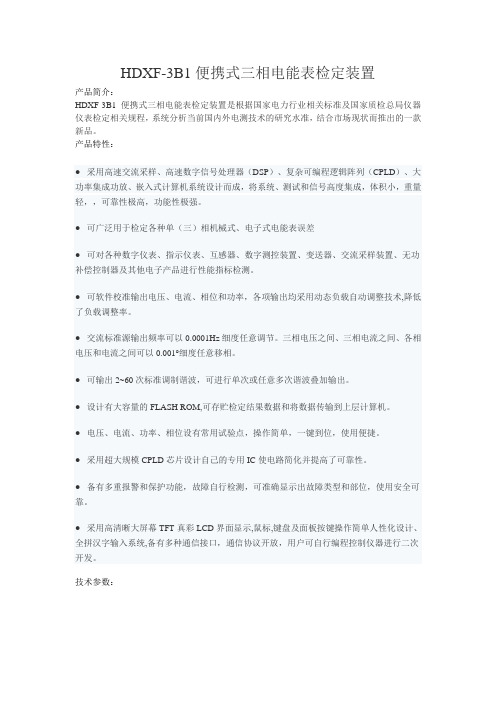

HDXF-3B1便携式三相电能表检定装置产品简介：HDXF-3B1便携式三相电能表检定装置是根据国家电力行业相关标准及国家质检总局仪器仪表检定相关规程，系统分析当前国内外电测技术的研究水准，结合市场现状而推出的一款新品。

产品特性：●采用高速交流采样、高速数字信号处理器（DSP）、复杂可编程逻辑阵列（CPLD）、大功率集成功放、嵌入式计算机系统设计而成，将系统、测试和信号高度集成，体积小，重量轻，，可靠性极高，功能性极强。

●可广泛用于检定各种单（三）相机械式、电子式电能表误差●可对各种数字仪表、指示仪表、互感器、数字测控装置、变送器、交流采样装置、无功补偿控制器及其他电子产品进行性能指标检测。

●可软件校准输出电压、电流、相位和功率，各项输出均采用动态负载自动调整技术,降低了负载调整率。

●交流标准源输出频率可以0.0001Hz细度任意调节。

三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相。

●可输出2~60次标准调制谐波，可进行单次或任意多次谐波叠加输出。

●设计有大容量的FLASH ROM,可存贮检定结果数据和将数据传输到上层计算机。

●电压、电流、功率、相位设有常用试验点，操作简单，一键到位，使用便捷。

●采用超大规模CPLD芯片设计自己的专用IC使电路简化并提高了可靠性。

●备有多重报警和保护功能，故障自行检测，可准确显示出故障类型和部位，使用安全可靠。

●采用高清晰大屏幕TFT真彩LCD界面显示,鼠标,键盘及面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口，通信协议开放，用户可自行编程控制仪器进行二次开发。

技术参数：1、电压：380V、220V、100V、57.735V(量程可选) 调节范围：(0-120)%RG，调节细度：0.001%RG；准确度：0.05%RG稳定度：≤0.005%/2min；失真度：≤0.05%（非容性负载）；输出负载：每相20VA/25VA/30VA(可选)，2、电流：20A、5A、2A、1A（量程可选）调节范围: (0～120)%RG 调节细度: 0.001%RG 准确度：0.05%RG；稳定度：≤0.005%/2min；失真度≤0.05%（非容性负载）；输出负载：每相20VA/25VA/30VA(可选)；3 、准确度：有功电能：0.05级，0.1级；无功电能：0.1级，0.2级；有功功率：0.05级；0.1级；稳定度：0.005%RG/2min，无功功率：0.1级；0.2级；稳定度：0.005%RG/2min，4 、相位：调节范围: 0°～359.999°；分辨率0.001°；准确度0.02°5、功率因数：调节范围：-1～0～+1；分辨率：0.00001；准确度：0.05%RG6 、频率：调节范围：30Hz～70Hz；；分辨率：0.0001Hz；准确度：0.0005Hz7、电压电流谐波设置：谐波次数：2～60次；总谐波含量：0～40.00%谐波相位：0°～359.999°；谐波设置准确度：（10%±0.1%）RD。

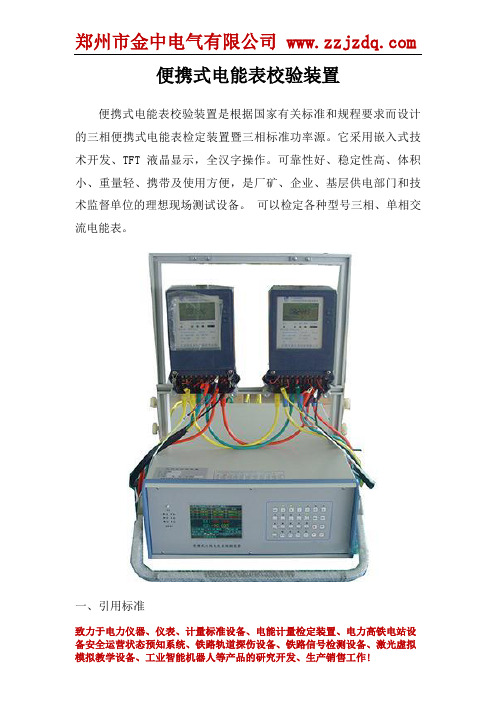

便携式电能表校验装置便携式电能表校验装置是根据国家有关标准和规程要求而设计的三相便携式电能表检定装置暨三相标准功率源。

它采用嵌入式技术开发、TFT液晶显示，全汉字操作。

可靠性好、稳定性高、体积小、重量轻、携带及使用方便，是厂矿、企业、基层供电部门和技术监督单位的理想现场测试设备。

可以检定各种型号三相、单相交流电能表。

一、引用标准致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设GB/T11150-2001 《电能表检验装置》GB/T15284-2002 《多费率电能表特殊要求》GB/T 17215.211-2006 《交流电测量设备通用要求、试验和试验条件》GB/T 17215.301-2007 《多功能电能表特殊要求》JJG596-2012 《电子式交流电能表检定装置检定规程》GB/T 17215.321-2008 《静止式有功电能表（1级和2级）》DL/T 460-2005 《交流电能表检验装置检定规程》DL/T 585-1995 《电子式标准电能表技术条件》DL/T 614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信规约》DL/T 731-2000 《电能表测量用误差计算器》DL/T 732-2000 《电能表测量用光电采样器》JJG596-1999 《电子式电能表检定规程》JJG597-2005 《交流电能表检定装置检定规程》JJG1036-1993 《交流电能表检定装置试验规范》二、主要技术指标和配置1、产品型号规格： JZ-B360 0.1级致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设2、标准表配置：b．内置式标准◆JZ-3030 准确度等级：0.05级,0.1级电压输入范围：48-480V电流测量量限：0-100A3、产品技术参数：3.1 表位数：2表位3.2、输出电压3.2.1、电压量程：3×57.7V/100V/220V/380V；3.2.2、调节范围：各档量程在0-120％内连续可调，调节细度优于0.01％；3.2.3 电压显示值准确性: 装置能显示输出的电压值, 在各基本量程档,装置的电压显示值与装置的实际输出值之间的相对百分误差≤0.1%;3.2.5、波形失真度(正弦波)：满负荷时, 波形失真度≤0.5%; 3.2.6、稳定度：满负荷时, 在各基本量程档的电压稳定度≤0.05%（180S）；3.2.7、输出容量：不小于100VA/相；3.3、输出电流(档位可稍有不同)致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设3.3.1、电流档位： 0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A；100A（最大）3.3.2、调节范围：各档量程0-120％内连续可调，调节细度优于0.01％；3.3.3 电流显示值准确性: 装置能显示输出的电流值, 在各量程档装置的电流显示值与装置的实际输出值之间的相对百分误差≤0.1%;3.3.5、波形失真度(正弦波)：满负荷时, 在10mA≤I≤Imax时,电流波形失真度≤0.5%;3.3.6、稳定度：满负荷时,任意测量点装置输出的电流稳定度＜0.05%（180S）；3.3.7、输出容量：不小于200VA/相。

三相电能表检定装置操作规程1适用范围本作业指导书适用于本所三相电能表检定装置计量标准的操作。

2引用文件JJG307-2006 《机电式交流电能表检定规程》JJG596-1999《电子式电能表检定规程》LFZJ3201-2012《计量标准操作程序编写细则》DZ603三相电能表检定装置计算机控制程序使用手册3职责3.1本标准装置只准予本单位已取得电能表检定员证资格并经授权的人员使用。

未经所领导批准，不得外借。

3.2 本标准装置的使用人员负责本标准装置的日常维护和保养，同时作好相应的记录。

3.3 本标准装置的使用人员协助做好本装置的周期检定工作。

3.4本项目监督员负责本标准装置操作的监督。

4计量标准组成本标准装置主要由三相标准电能表、三相电能表检定装置、电压互感器组成。

技术指标：测量范围3×(0～100)A，3×(0～400)V。

准确度0.1级。

5计量标准操作条件5.1 本标准装置检定时环境温度应在（20±2）℃范围内。

5.2检定时环境相对湿度应在（45～75）%之间。

6操作程序6.1 打开台体电源开关，预热15分钟，同时打开计算机进入WIN98界面。

6.2 点击三相电能表检定软件快捷方式，进入三相表检定管理系统界面。

6.3 校表点击“三相台电能表检定装置监控”按钮，进入三相表检定装置计算机控制系统。

1、进行挂表选择——点击“挂表”2、进行电能类型选择——点击“控制信息”菜单——点击“电能表类型”按钮3、自动校表方案选择——点击“控制信息”菜单——点击“校表方案”。

6.4 误差测试1、手动测试：可以用软件手动测试被校表启动、牵动、走字和误差检定A：在监控界面上点击：“试验控制显示”，然后用鼠标双击启动图标就进入该项功能试验B：手动误差检定：先把光标移到挂表位置，然后点击“试验方案显示”按钮，就会显示当前基本方案误差测试点表格，用鼠标双击该表格任何测试点就进入该点手动测试，退出该点测试，点击左下角”UI”按钮即可2、自动检定测试点击左上角“自动”按钮就进入自动测试检定状态，计算机就会自动控制台体进行测试，在该状态也可进行测试某项，点击“上点”，“下点”来改变，点击“停止”会退出自动测试，在自动测试时，可以录入被校表的属性，点击“电表属性输入”按钮来输入被校表的编号、使用单位、电表全名称等参数。

三相电能表检定装置简介第一章外观结构及显示1. 外观结构-1-2. 电能表校验显示屏2.4.1 输出量参数□显示电压、电流、相位的设定值和测量值；□每个量占两行，上面的一行为设定值，以百分数显示，下面的一行是测量值，以实测值显示；2.4.2 分相功率及合成功率□显示分相的有功功率P和无功功率Q，以及合成的总有功功率Psum和总无功功率Qsum；-2--3-2.4.3 状态信息栏□ 一般情况下，显示相线、量程和调节步值；□ 在检测到错误或需要提示时，会显示相关的信息，操作中应留意提示信息；2.5AT 键盘的对应关系机器可以外接一个标准的PC/AT 键盘，各按键的对应关系见右表。

外接键盘和机器面板上的按键可以同时使用。

第二章 基本操作3.3.2注意：频率只有在标频状态下才可以调节，在市频状态下不能调节。

3.3两种状态的转换方法是：在主菜单中选择，然后按下。

4.调位相位4.1键选择三相同时调节。

4.2输入相位值后，按回车相位缓变到设定值，可以用旋钮对相位做步进调节，按下旋钮可以改变步进值，当前步进值显示在状态信息栏上。

4.3也可以用快捷方式调节相位，方法是按下COS，然后从菜单中选择所需的功率因数点，则相位直接调节到相应点上。

5. 调节对比度1．液晶的显示明暗变化因环境温度而改变，必要时应调节对比度使显示清晰。

2．在主菜单中选择，再按，然后转动旋钮调节，调到一个合适的对比度之后，按下旋钮或按或结束调节。

6.谐波设置（以电压为例，电流相同）1．在主菜单中选择，再按。

2．按箭头键或转动旋钮，移动光标到某一次谐波的相位或幅度上，输入数值后按回车确认。

347.*”号表示启用谐波，8888，再按下。

其在小圈数校验时会有较大变差，因此应使用滤波功能，□设置方法：输入滤波圈数（范围2~20），再按，此时菜单上显示一个“*”号，表示已启用滤波功能。

□如果不需要滤波功能，则输入1，再按。

-4--5-3.1 起动试验1. 在检表菜单中，按起动试验，电流会升至50%Ib ，开始自动找黑点，找到黑点后，自动调节到设定的起动电流，状态信息栏上显示起动电流的大小和计时时间；再次遇到黑点后停止计时。

三相多功能电能表检定装置(12表位) 型号：HA-T360产品简介本产品是根据国家标准、检定规程要求设计制造，符合DL/614-1997(多功能电能表)、JJG307-2006(机电式交流电能表)、JJG596-1999(电子式电能表)，满足JJG597-2005(交流电能表检定装置)、DL/T460-2005(交流电能表检验装置检定规程)等规程的要求。

满足各类(机械式、机电一体式、全电子式)单相有功表，三相有功、无功表的检定、校验和功能试验。

同时具备了多功能电能表数据的管理功能和极强的证书、报表打印功能。

·功能特点多功能试验功能★检定同种规格不同常数、不同通讯规约的电能表；★谐波试验功能，1～21次谐波任意设定，进行谐波影响试验；★可以对需量周期进行全自动检定；★可以模拟现场运行进行时段投切及组合误差试验；★对日计时误差采用高精度时钟测试仪进行测试，精度高达10－7；★通讯测试；★GPS广播校时，表内数据验证，读、写表设备号；★时区时段测试和设置；★需量示值误差测试；★可以按照检定规程要求，对潜动、启动、基本误差、标准偏差等检定项目实行全自动检定；★可进行正逆相序试验，正反功率试验，四象限无功试验；★可以做电压影响试验、频率影响试验、电压不平衡影响试验；★可以接收各种脉冲输入信号，包括机械表转盘、发光二极管、红外二极管、电脉冲等。

功能特点★采用机柜和铝合金挂表架分体结构，美观而质轻；★自动化程度高，稳定度、可靠性好，输出功率大；★光电采样器可实现灵活调节，宽角度对光，同时可以接受电子式电能表的光脉冲信号；★装置具有小键盘操作，可实现基本校验功能；★用PC机操作能自动完成规定的校验，可随意设置预热时间、潜动时间、走字时间、走字电量、内控误差限等；★装置具有完整的故障检测、电压短路、电流开路等保护、报警功能；★强大的数据管理功能：数据化整、自动存储、数据备份、数据恢复，统计和查询方便、快捷；★支持条码输入，显示误差曲线图，误差上下限设置，多种检定方案，管理设备权限等。

JZ-9003A三相IR46多芯智能电能表检验装置12表位
产品简介：
JZ-9003A三相IR46多芯智能电能表检验装置是根据国家标准及国际标准IR46国际新表设计研制的新一代智能电能表IR46检验设备，本装置可以对新型智能电能表的全部功能指标进行验收试验。

本装置的输出小电流（0.3mA、1mA）精度高，稳定度高。

装置可输出多种电压、电流谐波，可对新型IR46智能电能表进行全性能试验。

本装置表位数可根据用户需求定制（3-60表位定制）
功能特点：
可输出稳定的小电流信号0.3mA、1mA
输出电流范围：0.3mA~120A
输出电压范围：57.7V、100 V、220 V、380 V
可输出：次谐波、奇次谐波、方顶波、尖顶波、多次过零点波、脉冲波等谐波。

装置可对IR46新规智能电能表进行多种谐波影响量试验。

可对IR46新型智能电能表记性有功、无功检验试验
支持多芯IR46智能电能表全波电能、基波电能和谐波电能（正向和反向）检测试验
支持电压、电流回路高次谐波扫频试验
支持跌落和定时中断试验
支持多芯IR46智能电能表负载电流快速改变试验
支持多芯IR46智能电能表电能计量误差在线监测功能试验
支持多芯IR46智能电能表谐波电量监测试验
兼容IR46智能电能表测试方案和现行智能电能表测试方案，方案可灵活配置具备主从模式，支持被测多芯IR46智能电能表一对一蓝牙通讯
多芯IR46智能电能表管理芯软件在线升级可靠性试验（可选功能）
多芯IR46智能电能表计量性能保护试验（可选功能）
技术指标
以上是金中电气的分享，供大家参考，请注意转载注明公司名字。

概述ED603系列三相电能表检定装置是依据有关国家标准及规程，专为电能计量部门、技术监督部门及电能表生产企业检定三相电能表所研制、开发并生产的新一代全电子式程控多表位多功能校验装置。

在开发过程中广泛征集了用户意见和要求，充分考虑批量校表的工作效率和劳动强度，并且积累了以往生产和开发经验，集智能化和自动化于一身，同时又以可靠性和易用性为第一目标而设计的。

它是由内附高准确度电流互感器的程控电源、标准电能表、铝合金台体、控制计算机等部分组成。

装置有两种操作和显示方式—专用键盘操作、指示仪表显示；计算机操作、显示器显示。

能够检定各种有功、无功三相表以及单相电能表；通过计算机控制能够自动完成大部分检定项目，且能提供完整的自动校表、误差数据处理、存储、查询、证书打印、报表输出等整套解决方案。

主要性能及功能特点*：•全电子，全程控处理，操作简单易学。

•新型铝合金型材台架，结构美观大方。

•根据不同需要可配置为1、3、5、6、10、12、20、24表位等规格（还可根据用户需要定制其它表位规格）。

•输出最大电流可达120A，输出最大功率依不同需要可达60-600VA/每相。

•机械式、电子式、机电式多表兼容。

•电压、电流、频率、相位可任意设定（基本电流/额定最大电流任意设置，不受电流档位限制）。

•输出电压、电流信号频率45—65Hz连续可调。

•电压短路、电流开路自动报警保护。

•可校验同种规格、不同电表常数的电表。

•光电头自动翻架功能。

•自动对色斑、起动、潜动自动实现并自动判定试验结果功能。

•计读转数法校核常数功能。

•测温湿度功能。

•三相表两元件调节平衡输出功能。

•1-21谐波任意设置功能。

•误差曲线、S值、最大需量计算功能•报表、证书格式任意设定功能•网络数据及共享功能。

注：不同型号的装置功能配置有所不同，用户最终使用功能和所使用产品的型号及配置选项有关。

前言本手册详细讲述了ED603系列三相电能表检定装置的性能、结构、接线、校表操作及使用方法等。

目录第一章主要性能指标 (4)1．1检定装置准确度等级 (4)1．2输出电压 (4)1．3输出电流 (4)1．4电流与电压间相位及对称度 (5)1．5电压和电流输出信号频率 (5)1．6输出功率稳定度 (5)1．7功率显示准确度 (5)1．8谐波 (5)1．9其它指标 (5)1．10备注 (6)第二章检定装置外观结构 (7)2．1检定装置外观结构 (7)2．2专用控制键盘 (7)2．2．1 键盘布局及定义 (7)2．2．2 组合键及隐含的多功能键 (8)2．3指示仪表 (10)2．4开关及复位 (10)2．5电压、电流输出控制调节 (10)2．6误差显示窗口 (11)2．7脉冲输出接口 (11)第三章装置工作原理 (12)第四章校表准备 (14)4．1挂表方式 (14)4．2被校表接线及挂表 (15)4．2．1 直接接入表接线及挂表 (15)4．2．2经互感器接入表(电压和电流回路隔离的表)接线及挂表 (16)4．2．3 其它表 (16)4．2．4 接表注意事项 (16)4．2．5 开机 (17)4．3 (17)输入被校表参数 (17)4．3．1 参数输入前准备 (17)4．3．2 参数输入方法 (18)4．3．3 输入被校表电表常数（cn） (18)4．3．4 输入校表转数（n） (19)4．3．5 输入互感器参数(hgq) (19)4．3．6 输入准确度等级（Ａcc） (19)4．3．7 输入被校表类型(type) (19)4．3．8 输入参比电压（Ｕn） (20)4．3．9 输入基本电流及额定最大电流（Ｉn） (20)4．3．10 输入电子脉冲接收方式参数(AS) (21)4．3．11 输入校核常数时的走字电能值(ts) (21)4．3．13 输入脉冲选择(Ch) (22)4．3．14 输入盘转比值(Pb) (22)4．3．15 输入盘转圈数(Pn) (22)4．3．16 输入软件分频系数(Fs) (22)4．3．17 输入被校表脉冲输出类型选择(dp.1) (223)4．3．18 退出输入参数状态 (23)4．3．19 参数输入异常及处理 (23)第五章校验 (24)5．1电流试验点选择 (24)5．1．1 常用电流试验点 (24)5．1．2 非常用电流试验点 (24)5．2选择相位试验点 (25)5．2．1 常用相位试验点 (25)5．2．2 其它非常用相位试验点 (25)5．3选择电压试验点 (25)5．3．1 常用电压试验点 (25)5．3．2 非常用电压试验点 (26)5．4输出频率调节 (26)5．5输出控制 (26)5．6光电头调整 (26)5．7检定 (27)5．8换试验点 (27)5．9换被校表 (27)5．9．1 关闭电压和电流输出 (27)5．9．2 接线 (27)5．9．3 参数输入 (28)5．10电压、电流指示表实际值与百分比值的显示转换 (28)5．11电压和电流输出平衡调节和保存 (28)5．12观察所用电压电流档位 (28)5．13光电头复位及误差清零 (28)5．14电子表脉冲线的使用说明 (29)第六章设置谐波 (31)6．1进入谐波设置 (31)6．1．1 快速设置谐波 (31)6．1．2 退出、调入与清除谐波 (32)6．1．3谐波设置例一 (32)6．2自由设置谐波 (32)6．2．1 谐波设置例二 (33)第七章其它功能与试验 (34)7．1对色斑 (34)7．2起动试验 (34)7．3潜动试验 (35)7．4校核常数试验 (36)7．5三相表平衡试验 (36)7．5．1平衡试验方法 (37)7．5．2调节平衡 (37)7．6电表反转试验 (37)※7．7计电能试验 (38)※7．8校盘转误差 (38)※7．9常数测试（计读脉冲法）试验 (38)7．10多常数校验 (38)※7．11日计时误差测试 (39)※7．12需量周期误差测试 (39)※7．13需量示值误差测试 (39)※7．14时段投切误差测试 (40)※7．15抄读底度试验 (40)※7．16计度器示值组合误差测试 (40)※7．17电表设置 (41)※7．18电压跌落和短时中断影响实验 (41)第八章试验台报警及其它常见故障处理 (43)8．1装置报警 (43)8．1．1 检查接线： (43)8．1．2 清除假报警 (43)8．1．3 有问题的报警处理 (43)8．1．4 电压报警 (43)8．1．5 电流报警 (44)8．1．6 有故障表的判断 (44)8．2常见故障及处理 (44)8．２．1 开机后无任何反应： (44)8．２．2 开机电压、电流输出正常，但没有功率显示 (44)8．２．3 校验误差不正常 (44)第九章设备维护与安全及服务保证 (46)9．1.设备维护及注意事项 (46)9．2服务保证 (46)9．3联系方式 (47)附录一装置的标准配置 (48)附录二：三相电源输出方式 (49)附录三：引用及参照标准 (52)附录四：DZ603三相电能表检定装置输出脉冲常数（台体常数）表 (53)附录五：光电头、通讯线引脚定义 (55)注：带有“※”号的章节是对应于依据技术合同要求而增加的功能，普通多功能校验装置没有这方面的功能。
