3200-12 PTC-8320H 三相电能表校验装置操作规程

三相电能表现场校验仪操作规范一、主要技术指标(RD：读数 RG：量程)1. 电压测量电压测量范围： 0～456V2. 电流测量3.4. 无功功率测量5. 相位测量相位测量范围： 0°～359.99°6. 频率测量频率测量范围： 45Hz～65Hz频率测量准确度：0.01Hz频率测量分辨率：0.001Hz7. 功率因数测量功率因数测量范围： -1.0～0～+1.08. 有功电能测量9. 无功电能测量10. 电能脉冲输出电能输出脉冲常数（r/kwh）可设置，范围在：1～9999999999最高脉冲输出频率为72kHz11. 电能脉冲输入：被校电能表脉冲常数（r/kwh）设置范围在：1～9999999999校验脉冲数设置范围：1～9999999999最高能接收脉冲频率为50kHz12. 充电电源范围：AC220V±10%，100V±10%，功耗＜15W；13、工作环境温度：-5℃～55℃相对湿度：≤85%无腐蚀性气体二、操作说明本机通过按键操作。

(a)软键界面上有6个软键，通过对应的固定按键操作。

每个软键上可能有多个操作项目，每按一次软键，依次切换操作项目，执行对应的操作。

(b)编辑在界面上编辑参数，通过键Tab→（向后）、Tab （向前）移动焦点，选择编辑框，按→←键可在字符之间移动光标，按“Del”键删除。

Enter——确认键；ESC——退出键。

1.电能误差操作方法。

将电源开关打开，首先显示的是误差快捷界面按ESC键进入主菜单界面按下方的对应键进入相应的功能。

右侧上方位当前电池电量显示。

按“ESC”返回电能快捷误差界面。

在主菜单中，按“电能误差”软键，即进入电能误差功能，“电能/综合”：选择测试电能误差或者测试综合误差，综合误差要求输入CT变比，综合误差用来检验整个检定装置。

“P/Q/PQ”：此按钮的状态由当前表记录的表类型参数中的有功无功信息决定。

为主副表状态时，不能选择PQ。

三相电能表校验仪安全操作及保养规程1. 前言三相电能表校验仪是用于校验三相电能表的仪器，具有测量精度高、使用方便等优点，在实际工作中广泛应用。

但是，如果使用不当，就会对使用人员和设备造成危害。

因此，正确的使用方法和保养是非常重要的。

2. 安全操作规程2.1 操作前的准备在操作三相电能表校验仪之前，需进行以下准备工作：2.1.1 检查设备完好性检查仪器的仪表和连接线是否完好。

如果发现有任何损坏，应立即更换或维修。

2.1.2 检查环境在检验三相电能表时，应确保环境安全。

操作人员应注意避免和设备发生碰撞和其他物体的接触，以及扰乱检验过程。

2.1.3 接地三相电能表校验仪属于高电压设备，在使用前应确保将仪器的外壳与接地设备连接，以确保操作人员的安全。

2.2 操作过程在操作三相电能表校验仪过程中，需进行以下操作：2.2.1 检查电源在使用前应检查仪器所使用的电源是否正常，并确保同时使用全伺服稳压供电器。

2.2.2 开始校验根据校验规范操作，将待校验的三相电能表接入到检定仪中，并按照规范进行校验。

2.2.3 操作过程中的注意事项•操作人员应遵守规范，按照流程进行操作。

•校验仪中不应有任何金属杂物，以免短路或引起火灾。

•在操作仪器时，应注意用正确的方式打开和关闭电源开关、测试按钮等控制按钮。

•操作人员在校验过程中应注意观察仪器的指示灯，发现异常情况及时停止操作。

2.3 操作后2.3.1 将仪器归位操作完成后，及时关闭仪器电源，并将仪器归位，保护好测试线，避免损坏。

2.3.2 设备保护仪器应定期进行检修、及时更换易损件，保持仪器的工作状态良好。

3. 保养规程为了保证三相电能表校验仪的正常使用，以下是保养规程：3.1 保持整洁定期清理三相电能表校验仪的表面和通风口，避免仪器受到灰尘和其他污染物的侵蚀。

3.2 定期检修三相电能表校验仪的内部应定期检查，更换老化的部件和升级设备，将设备保持在良好的工作状态。

3.3 储存三相电能表校验仪需要密封放置在干燥、无尘、无腐蚀性气体的地方，并定期进行检查。

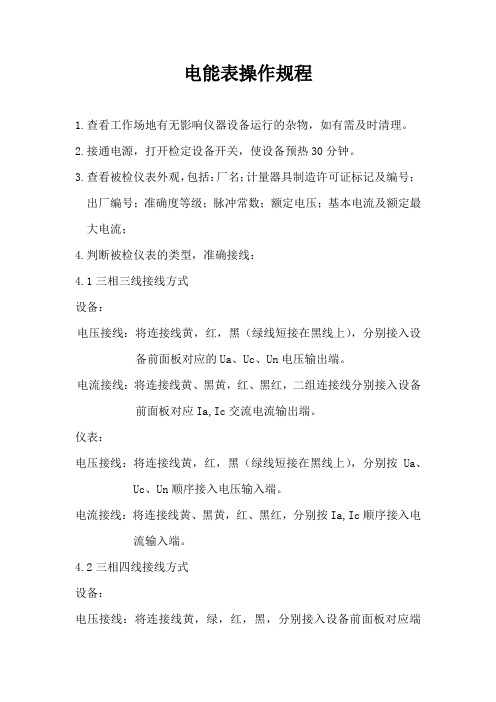

电能表操作规程1.查看工作场地有无影响仪器设备运行的杂物，如有需及时清理。

2.接通电源，打开检定设备开关，使设备预热30分钟。

3.查看被检仪表外观，包括：厂名；计量器具制造许可证标记及编号；出厂编号；准确度等级；脉冲常数；额定电压；基本电流及额定最大电流；4.判断被检仪表的类型，准确接线：4.1三相三线接线方式设备：电压接线：将连接线黄，红，黑（绿线短接在黑线上），分别接入设备前面板对应的Ua、Uc、Un电压输出端。

电流接线：将连接线黄、黑黄，红、黑红，二组连接线分别接入设备前面板对应Ia,Ic交流电流输出端。

仪表：电压接线：将连接线黄，红，黑（绿线短接在黑线上），分别按Ua、Uc、Un顺序接入电压输入端。

电流接线：将连接线黄、黑黄，红、黑红，分别按Ia,Ic顺序接入电流输入端。

4.2三相四线接线方式设备：电压接线：将连接线黄，绿，红，黑，分别接入设备前面板对应端Ua,Ub,Uc,Un，交流电压输出端。

电流接线：将黄，绿，红，三组连接线分别接入设备前面板对应的Ia,Ib,Ic交流电流输出端。

仪表：电压接线：将连接线黄，绿，红，黑，分别按Ua,Ub,Uc,Un顺序接入电压输入端。

电流接线：将连接线黄、黑黄，绿、黑绿，红、黑红，分别按Ia,Ib,Ic 顺序接入电流输入端。

5.开机后进入标准输出界面如下：表1-16.根据被检表的情况，按【VRange】键切换所需电压量程按【IRange】键切换所需电流量程。

7.按【V/Y】键切换三相三线与三相四线。

8.按【For-ward】键（For-ward下翻一页，Back –ward上翻一页）切换功能界面至《电能校验界面》如下表所示：表1-29.填写表1-2中的各相关数据。

10.按【Enter】键设备运行开始检定。

待检定完成，查看结果。

12.检定结束后，按【Zero】键，将设备电压、电流都降至0，拆除仪表接线，关闭设备电源，拔掉插座。

13.将所有接线盘好、工具放入包内，工作结束时把卫生打扫干净。

PTC-8300D多功能电能表检定装置电脑检定操作程序一、检定前准备工作1、检查设备档位（装置右面白色旋钮）是否调到对应在单相或三相字样上；2、检查电源线和信号线是否连接在电脑和装置上，插排是否通电；3、装电能表。

A、启开接线封盖，并旋松螺柱至内孔切面以便底座柱子插入；如果是三相电能表要将连接片断开固定；B、套底座柱子：三相表6个接线口套底座6根柱子；单相表选择红绿黄任意一对柱子连接，从左边连接即连接1和2插口。

C、接有功线（适用电子表），看上排是否有接线头一般选择7和8夹，红黄任选一个夹子夹左边，黑色夹右边。

对光电头（适用机电表），对准刻度盘打开开关，调红圈--由两个红圈变成一个红圈并对准走盘。

D、接多功能线，一般不使用。

4、电脑开机，进入涵普软件，录入电能表信息--编号、型号、常数（转数）、厂家、送检单位、选用规程，选用方案，更改电流、电压、赫兹、选择机电或电子式，点击确定。

二、检定电脑操作检定：1、点击基本误差，选择全自动、半自动或手动，点击开始.机电式表要再次进行对焦，光电头右边红灯遇到黑斑会闪，误差数据不是很大（一般不超过100）。

注意看软件下方是否显示异常信号，如无法检测到电表说明联机失败、无法采集脉冲，说明光电头没调整到位或者有功线没夹对。

2、点击潜动，选择全自动、半自动或手动，点击开始，注意看软件下方是否显示异常信号。

3、点击起动（家用表可不做，此点一般是电力公司需要做）选择全自动、半自动或手动，点击开始，注意看软件下方是否显示异常信号。

4、点击保存。

各个检定项目做完后，选择好温度、湿度，检定员，审核员，点击确定，并到左上方点击保存。

5、打印结果证书。

点击上方“管理”，选择数据管理，将出现刚刚所检定的电脑表信息，检查信息是否有误；然后点击报表，选择对应等级电表结果通知书或检定证书，点击打印，即可弹出表格进行打印。

三、发放证书退还电表由检定员、审核员、批准人签字，盖检定章，并交还电表给送检单位或个人制作人：XXX 2015年11月4日。

三相电能表现场校验仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

目录一、概述 1二、主要功能和特点 2三、技术指标 2四、面板说明 3五、操作使用方法 41、开机 4一、概述在使用该设备之前，请详细阅读本使用说明书。

以下是使用该设备时的注意事项：1、设备通电使用前，应保证可靠接地。

2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。

该开关浮起（同时指示灯亮）即选择了通过外220V插座提供设备工作电源，供电范围为AC220V±10%。

3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。

4、严禁在设备通电工作状态下用手去触摸面板上的各端子。

5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。

切记电流输入值不得超过所选端子额定值的120%。

6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。

钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。

7、接线时，必须先加电压，后加电流；拆线时，必须先去电流，再断电压。

请切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。

8、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。

三相电能表检定装置操作规程1适用范围本作业指导书适用于本所三相电能表检定装置计量标准的操作。

2引用文件JJG307-2006 《机电式交流电能表检定规程》JJG596-1999《电子式电能表检定规程》LFZJ3201-2012《计量标准操作程序编写细则》DZ603三相电能表检定装置计算机控制程序使用手册3职责3.1本标准装置只准予本单位已取得电能表检定员证资格并经授权的人员使用。

未经所领导批准，不得外借。

3.2 本标准装置的使用人员负责本标准装置的日常维护和保养，同时作好相应的记录。

3.3 本标准装置的使用人员协助做好本装置的周期检定工作。

3.4本项目监督员负责本标准装置操作的监督。

4计量标准组成本标准装置主要由三相标准电能表、三相电能表检定装置、电压互感器组成。

技术指标：测量范围3×(0～100)A，3×(0～400)V。

准确度0.1级。

5计量标准操作条件5.1 本标准装置检定时环境温度应在（20±2）℃范围内。

5.2检定时环境相对湿度应在（45～75）%之间。

6操作程序6.1 打开台体电源开关，预热15分钟，同时打开计算机进入WIN98界面。

6.2 点击三相电能表检定软件快捷方式，进入三相表检定管理系统界面。

6.3 校表点击“三相台电能表检定装置监控”按钮，进入三相表检定装置计算机控制系统。

1、进行挂表选择——点击“挂表”2、进行电能类型选择——点击“控制信息”菜单——点击“电能表类型”按钮3、自动校表方案选择——点击“控制信息”菜单——点击“校表方案”。

6.4 误差测试1、手动测试：可以用软件手动测试被校表启动、牵动、走字和误差检定A：在监控界面上点击：“试验控制显示”，然后用鼠标双击启动图标就进入该项功能试验B：手动误差检定：先把光标移到挂表位置，然后点击“试验方案显示”按钮，就会显示当前基本方案误差测试点表格，用鼠标双击该表格任何测试点就进入该点手动测试，退出该点测试，点击左下角”UI”按钮即可2、自动检定测试点击左上角“自动”按钮就进入自动测试检定状态，计算机就会自动控制台体进行测试，在该状态也可进行测试某项，点击“上点”，“下点”来改变，点击“停止”会退出自动测试，在自动测试时，可以录入被校表的属性，点击“电表属性输入”按钮来输入被校表的编号、使用单位、电表全名称等参数。

三相电能表检定装置简介第一章外观结构及显示1. 外观结构-1-2. 电能表校验显示屏2.4.1 输出量参数□显示电压、电流、相位的设定值和测量值；□每个量占两行，上面的一行为设定值，以百分数显示，下面的一行是测量值，以实测值显示；2.4.2 分相功率及合成功率□显示分相的有功功率P和无功功率Q，以及合成的总有功功率Psum和总无功功率Qsum；-2--3-2.4.3 状态信息栏□ 一般情况下，显示相线、量程和调节步值；□ 在检测到错误或需要提示时，会显示相关的信息，操作中应留意提示信息；2.5AT 键盘的对应关系机器可以外接一个标准的PC/AT 键盘，各按键的对应关系见右表。

外接键盘和机器面板上的按键可以同时使用。

第二章 基本操作3.3.2注意：频率只有在标频状态下才可以调节，在市频状态下不能调节。

3.3两种状态的转换方法是：在主菜单中选择，然后按下。

4.调位相位4.1键选择三相同时调节。

4.2输入相位值后，按回车相位缓变到设定值，可以用旋钮对相位做步进调节，按下旋钮可以改变步进值，当前步进值显示在状态信息栏上。

4.3也可以用快捷方式调节相位，方法是按下COS，然后从菜单中选择所需的功率因数点，则相位直接调节到相应点上。

5. 调节对比度1．液晶的显示明暗变化因环境温度而改变，必要时应调节对比度使显示清晰。

2．在主菜单中选择，再按，然后转动旋钮调节，调到一个合适的对比度之后，按下旋钮或按或结束调节。

6.谐波设置（以电压为例，电流相同）1．在主菜单中选择，再按。

2．按箭头键或转动旋钮，移动光标到某一次谐波的相位或幅度上，输入数值后按回车确认。

347.*”号表示启用谐波，8888，再按下。

其在小圈数校验时会有较大变差，因此应使用滤波功能，□设置方法：输入滤波圈数（范围2~20），再按，此时菜单上显示一个“*”号，表示已启用滤波功能。

□如果不需要滤波功能，则输入1，再按。

-4--5-3.1 起动试验1. 在检表菜单中，按起动试验，电流会升至50%Ib ，开始自动找黑点，找到黑点后，自动调节到设定的起动电流，状态信息栏上显示起动电流的大小和计时时间；再次遇到黑点后停止计时。

电能表校验作业指导书标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-电能表校验作业指导书1、适用范围适用于一般三相三线，三相四线制非直通电能表的校验2、安全措施a) 保证人身和设备安全，要求校验现场操作人员必须分辨好被校验电能表的各个端子的位置名称相序等操作时要严谨仔细，防止发生相间短路和触电事故。

b) 在校验过程中，如果发现电压或者电压无显示或者显示不全的情况应当立即停止校验，在于被校验电能表断开所有连接线后在进行检查，并用合适的工具测量被校验电表的电压，电流。

C）校验电能表的过程是带电作业，必须设监护人，一人操作，一人监护。

校验人员应穿戴好安全帽、绝缘鞋等个人防护用具并要佩戴验电笔钳流表等测量用具。

3、仪器设备本部门配置的仪器：QYZ-5813便携式多功能三相电能表校验仪。

其生产单位是秦皇岛洋洲电器机械有限公司。

4、电能表校验步骤电能表校验仪的操作流程首先开启校验仪器电源------接好仪器端测试线------接好电能表端测试线以及钳表------设置检验参数------校验------保存校验结果------拆除电能表端测试线以及钳表------关闭仪器------拆除仪器端测试线------收拾好放回手提箱校验电能表的分类现阶段我公司使用的电能表有两类一是三相四线制的电能表另一种是三相三线制电能表下面分开介绍校验的接线方法.三相三线制电能表接线方法校验仪的Ua Uc Ub (三相三线测量时B相电压必须接到电压端子的公共端COM)电压端子分便接所校电能表的Ua Uc Ub 校验仪的AC两项电流分别接入电能表的Ia Ic .脉冲输入装置插入电能表光电借口，两外一端接入仪器光电端口.接线图如下图所示校验三相四线制电能表的接线方法校验三相四线制电能表时，将仪器的Ua Ub Uc COM 四个电压端子分别接入电能表Ua Ub Uc 和Un .仪器的A B C 三项电流分别接入Ia Ib Ic 脉冲输入装置接入电能表的光电输出端子上。

电能表检定装置检定规程中华人民共和国电力行业标准电能表检定装置检定规程DL460-92 本标准许达用于使用中供检定0.1级以下等级的交流电能表用检定装置(以下简称装置)的检定，也适用于新购置和修理后装置的验收试验。

1技术要求1.1装置允许的测量误差1.1.1装置的测量误差是指在参比条件下装置输出电能的误差。

以百分数表示的装置允许的测量误差不应超过表1的规定。

表1以百分数表示的装置允许的测量误差装置准确度等级 0.03 0.05 0.1 0.2 0.3 0.61.0 ?0.03 ?0.05 ?0.1 ?0.2 ?0.3 ?0.6cosφ 0.5(感性) ?0.04 ?0.07 ?0.15 ?0.3 ?0.45 ?0.60.5(容性) ?0.05 ?0.1 ?0.2 ?0.4 ?0.6 ?0.61.0(感性或容性) -- -- -- -- ?0.5 ?1.0 sinφ 0.5(感性或容性) -- -- -- -- ?0.7 ?1.0用户特cosφ=0.25(感性) ?0.1 ?0.2 ?0.4 ?0.8 ?1.0 --殊要求sinφ=0.25(感性) -- -- -- -- ?1.0 -- 时cosθ=1.0和0.5(感性) ?0.05 ?0.1 ?0.25 ?0.5 ?1.0 -- 不平衡sinθ=1.0和0.5(感性或容负载时 -- -- -- -- ?1.0 -- 性)注:1)角是指加在工作标准表相应工作元件上的电流和电压之间的相位角;2)sin和sin适用于检定无功电能表的装置;3)0.6级装置仅适用于使用中的装置。

1.1.2具有多种接线方式或多个量程的装置，允许按不同的接线方式或量程(三相三线、三线四线，有功、无功)分别确定其准确度等级。

装置的准确度等级应按使用中最高准确度等级来表示。

1.2装置允许的标准偏差估计值装置在常用量限，对被测量能量要进行不少于10次(对0.05、0.03级装置)、5次9对0.1级及以下等有的装置)的重复测量，装置允许的标准偏差估计值S应不超过表2的规定。

一、接线原理⑴三相三线和三相四线测量原理简介：三相三线制测量是指使用两个功率元件实现对三相线路的测量，相当于在电路中分别接入两只电流表（串联在A、C两相）、两只电压表（分别并联在AB之间和CB之间）和两只功率表（电流线圈串联在A、C相，电压线圈并联在AB和CB之间），其测量原理如图十六所示图十九、三相三线计量原理图三相四线制测量是指使用三个功率元件实现对三相线路的测量，相当于在电路中分别接入三只电流表（分别串联在A、B、C三相）、三只电压表（分别并联在A、B、C各相对N相之间）和三只功率表（电流线圈分别串联在A、B、C相，电压线圈分别并联在A、B、C对N之间），其测量原理如图十七所示图二十、三相四线计量原理图二、三相四线低压电能表经钳表接入接线三相四线制低压电能表经钳形互感器接线校验如下图十八图二十一先将电压线首端的插棒按颜色分别接到仪器面板相应的A、B、C、N电压端子上，电压线末端的鳄鱼夹分别接到被测表表尾的A、B、C、N相电压线上；再将各相的钳形互感器插到有相应标号的接口上，然后用钳形互感器卡住对应相的电流线即可。

（注意：极性一定要接正确，钳形电流互感器标有A、B、C 的一面为电流流入端，N的一面为流出端）。

打开仪器开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。

三、三相四线低压电能表经内部CT接入测试三相四线低压电能表经内部CT接入接线校验如图十九所示：图二十二先将电压线首端的插棒按颜色分别接到仪器面板相应的A、B、C、N电压端子上，电压线末端的鳄鱼夹分别接到被测表表尾的A、B、C、N相电压线上；将电流线的首端插棒按颜色接到仪器面板相应的电流端子上，有标记的接电流正端，无标记的接电流负端，电流线末端的鳄鱼夹（或插片）接到端子排两侧（I+接到远离表计侧，I-接到靠近表计侧），然后将端子排的连片打开。

打开仪器开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。

三相电能表检定装置资料书第一章概述1.1 主要特点1.简洁明了的中文界面，操作简单方便；2.可外接标准的PC/AT键盘；3.可自定义的电流量程，能适应各种量程的电能表；4.2~21次谐波输出能力；5.可存储500个检表记录；6.可由用户自行设定的负荷点，包括潜动电压和起动电流；7.RS232接口提供与上位机的数据传送；8.数据管理功能对存储的检表记录进行管理；9.独特的数字滤波功能改善电子式表的检验变差。

1.2 技术指标1.电压量程：57.7、100、220、380、660，细度：0.01%RG，范围：0~120%；2.电流量程：自定义，细度：0.01%RG；范围：最大50A；3.功率稳定度： 0.02%；4.相位：0~360°细度：0.01 ；5频率： 45~65 细度：0.002 ；6.波形失真度：≤0.5%；7.电压输出容量：≥20VA；8.装置综合误差：E≤±0.1%；9.电流输出容量：≥30VA；10.电源：AC180~250V，50Hz；11.装置标准偏差估计值：S≤0.04%；12.重量：15Kg。

13.尺寸：407×444×132 mm（长×宽×高mm）；第二章外观结构及显示2.1 外观结构HTDN-3Y的正面HTDN-3Y的背面注意： 1、电压输出端不能短路，电流输出端不能开路；2、SG是安全接地，与机器外壳相通；3、FG是内部工作电路的地线，正常工作时应与SG短接，做耐压试验时SG和FG 应脱开连接。

被检表参数框2.2 电能表校验显示屏2.2.1 输出量参数□ 显示电压、电流、相位的设定值和测量值；□ 每个量占两行，上面的一行为设定值，以百分数显示，下面的一行是测量值，以实测值显示；2.2.2 状态信息栏□ 一般情况下，显示相线、量程和调节步值；□ 在检测到错误或需要提示时，会显示相关的信息，操作中应留意提示信息；2.2.3 被检表参数框□ 在开机或复位状态下显示“被检表类型”，“转数”和“检表圈数”；□ 在检表过程中显示误差和被检表走过的圈数；2.3 多功能表时的显示屏U 100.00% 100.00% 100.00%100.00 100.00 100.00I 100.00% 100.00% 100.00%5.0000 5.0000 5.0000φ 0.00 0.00 0.000.00 0.00 0.00P 500.00 500.00 500.00Q 0.00 0.00 0.00Psum=1500.0 误差值:Qsum= 0.0参数输入标频:50.000电表常数 1500 F:50.001检表圈数 2 有功校验A B CU 100.00% 100.00% 100.00%100.00 100.00 100.00I 100.00% 100.00% 100.00%5.0000 5.0000 5.0000φ 0.00 0.00 0.000.00 0.00 0.00P 500.00 500.00 500.00Q 0.00 0.00 0.00Psum=1500.0 误差值:Qsum= 0.0参数输入标频:50.000电表常数 1500 F:50.001检表圈数 2 有功校验2.3.1 输出量参数□ 显示电压、电流、相位的设定值和测量值；□ 每个量占两行，上面的一行为设定值，以百分数显示，下面的一行是测量值，以实测值显示；2.3.2 分相功率及合成功率□ 显示分相的有功功率P和无功功率Q，以及合成的总有功功率Psum和总无功功率Qsum；2.3.3 状态信息栏□ 一般情况下，显示相线、量程和调节步值；□ 在检测到错误或需要提示时，会显示相关的信息，操作中应留意提示信息；2.4 数据管理时的显示屏误差数据2.4.1 被检表编号□ 显示当前查看的被检表的编号，@符号后面的数字是数据储存的内存位置；2.4.2 负荷点数据□ 显示数据的负荷点，包括合元或分元、功率因数点、电流负荷点；2.4.3 状态信息栏□ 一般情况下，显示相线、量程和调节步值；这些内容与数据管理无关；□ 在按下2.5 菜单结构储存量程电表常数2.5.1 部分菜单键的说明被检表类型*号2.6 键盘的说明。

三相四线电能表检验装置基本操作规程检验目的：为验证纳宇电表各参数准确性检验设备：序号设备名称设备型号设备品牌数量单位1 多功能试验台HS-3303 海盐盛迪 1 台2 电表DDS8003 纳宇13 只3 电流互感器73/5 达特利 3 只4 电缆KVV6*2.5 永通20 米5 能耗数据采集器WNC-210N 中易和 1 台6 笔记本电脑Y471 联想 1 台测试环境：1、测试场所：xxx实验楼6楼；2、电表设置：电表按2米距离放置；3、实验环境（见照片）图1 试验台（三路显示）设置参数：1．开机后进入主页面，按设置键进入设置菜单，（选择三相四线类型；）2．设置表参数，电压220V 电流设置30A 频率50HZ。

接线：1．.ABC电源线进线穿入电流互感器P1，穿出P2接入电源出线；2．电流互感器S1为进线线接入多功能电表L1（电表的电流进线）S2为出线接入多功能电表的L2（电表的电流出线）；3．多功能电表接电源线U1 U2 U3 Un，接入端子排，再从端子排接入电表（还需接L火线，N零线），还需要接地线；4．RS485口，接入采集器485端口，实现以485端口信号通讯抄表。

试验总结：三相电能表检验装置，可以模拟现场，接入电流互感器计算电量，以485信号通讯上传数据。

查询ABC三相电流电压用电情况能数据（正向有功总功、无、功A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、总功率因数等）图2 检验接线注意事项：1．电流互感器接线要牢固，无毛刺；2．电压接线要按照接线图接线；3．检查接线正确后，方可送电；4．在拆卸接线时要先断电在拆除。

1 概述电能表是测定电路中电能的仪表，又叫电度表。

三相电能表检定装置是通过比较测量的方式，将被检电能表表与标准电能表并联，在输入相同的电压电流的情况下，得到相对误差，并依据JJG596-2012《电子式电能表检定规程》对被检表进行检定、校准。

2 主要技术指标3 使用环境条件3.1 环境温度：（15～25）℃3.2 相对湿度：（45～75）％。

3.3 大气压力：（80～106）kPa4 使用操作程序4.1 通用技术要求的检查4.1.1交流电压试验首次检定的电能表，应进行交流电压试验，用耐压测试仪进行试验，分Ⅰ类和Ⅱ类防护根据检定规程施加不同最大电压。

测试两端，一端为地，一端为所有电压、电流线路和参比电压超过40V的辅助线路连接在一起。

实验中，不应出现飞弧，火花放电或者击穿现象。

4.1.2外观、标志仪器应有下列标志：名称和型号；制造厂名；制造计量器具许可证标志和编号；产品所依据的标准；顺序号和制造年份；参比频率、参比电压、参比电流和最大电流；仪表常数；准确度等级，仪表适用的线数和相数；计量单位。

4.1.3接线图和端子标志电能表应标志处接线图，如果对接线端子进行了编号，所有编号应在接线图中对应的位置中体现。

4.2电能表基本误差的检定校准将被检电能表接入电能表检定装置，在软件中输入被检表的各项参数和信息，并根据被检表的信息选择相应符合JJG596-2012要求的检测点，双向电能表应设定正反两项检定程序。

然后，启动检定，依照预热、潜动试验、起动试验、基本误差试验的顺序对被检表依次进行检定。

检定完成后，存储好检定原始数据，并输出打印检定原始记录。

4.3记录的检测数据要及时处理，按照相关的文件要求出具证书/报告或不合格通知书。

5 维护保养5.1 三相电能表检定装置有专人负责使用和维护，每月定期填写保养记录。

5.2 三相电能表检定装置平时应妥善保管，严禁碰撞5.3 三相电能表检定装置检定周期为2年。

6 期间核查6.1每一年进行一次期间核查，并作好核查记录。

三相电能表校验仪操作规程编制：审批：广州xx工程建设监理有限公司深圳xxxx工程监理中心三相电能表校验仪操作规程一、ML860三相电能表校验仪该仪器适用于三相电度表校验。

二、三相电能表校验仪操作方法1、仪器的开启与关闭仪器面板左侧的上、中、下分别为[®]-复位键、[ON]-开机键、[OFF]-关机键。

按[开机]键仪器即通电，按[关机]键仪器即断电。

仪器具有自动断电功能，在测量信号为0且无按键操作的情况下，仪器会在10分钟后自动断电。

2、启动、退出、调整对比度（1）启动和退出（2）按［启动］键进入主菜单。

（3）按[退出] 键进入调试状态，此时仪器只有与计算机通讯功能，键盘操作无效，此功能为厂家专用。

3、调整对比度开机后进入主菜单之前，按[对比度深/浅]键仪器自动调整液晶显示器的对比度，也可按[1]-[9]键选择对比度，再按[启动]键仪器自动记忆对比度状态并进入主菜单。

4、校验（1）通常情况下，在主菜单中，按数字键4进入校验界面，在[校验]界面中，显示所测电能表的表号、类型、常数、变比、方式、圈数及误差等，按ESC 键返回主菜单。

进入[校验]界面后按键选择设置校验参数，按ENT键进入修改状态，用[数字]键输入参数，再按ENT键。

屏幕下方显示的是校验结果，即被校电能表误差。

（2）具体的校验步骤：1)首先应注意电流钳的选择，一般互感器接入式电表电流都在5A以下，配置的5A电流钳可以满足要求。

但是对于直通式电表还需要100A电流钳。

2)选择量程和接线方式；3)注意连接被校电能表类型，电流钳口方向，电压接线方式，若使用脉冲线采集脉冲信号时，请脉冲输出类型；4)预置校验参数：a) 2.4.2.4.1 表号、被校表类型、常数、变比、方式、圈数共有6个，其含义如下：b)表号-记录被校电能表的编号，在数据查询时可查到；c) 2.4.2.4.2类型-选择有功或无功电能表；d) 2.4.2.4.3常数-被校表的电能常数；e) 2.4.2.4.4变比-用于互感器接入式电表一次侧校验时输入电流互感器变比值，二次侧校验默认为1；f) 2.4.2.4.5方式-选择手动计数或脉冲计数的校验方式，（光电采集和脉冲端子均为光电）；g) 2.4.2.4. 6圈数-是指计算误差时转动几圈计一次误差。

三相电能表检定装置作业指导书1.目的：检定0.5级及以下三相能表2.引用标准：JJG596-1999电子式电能表检定规程、JJG307-2006机电式交流电能表检定规程。

3.安全工作的措施校验室电源必须有良好的接地；校验台具有充足的照明条件；工作中，必须使用绝缘合格的工具；校验连接导线有良好的绝缘；校验工作至少有两人一起工作，有一人进行安全监护。

4. 计量器具参数4.1.标准计量器具参数如下表4.2. 主要配套设备参数如下表5. 校验方法5.1检验项目：5.2.1 安装式电能表(感应系) 检验项目5.2.1.1 工频耐压试验;5.2.1.2 直观检查;5.2.1.3 潜动试验;5.2.1.4 起动试验；5.2.1.5 校核常数;5.2.1.6 测定基本误差。

5.2.2 安装式电能表(电子式) 检验项目5.2.2.1 工频耐压试验;5.2.2.2 直观检查和通电检查;5.2.2.3 启动、潜动试验;5.2.2.4 校核计度器示数；5.2.2.5 确定电能测量基本误差；5.2.2.6 确定电能测量标准偏差估计值；5.2.2.7 确定日计时误差和时段投切误差；5.2.2.8 确定需量误差；4.2.2.9 确定需量周期误差。

5.2 校验条件：5.2..1.安装式电能表(感应系) 检验条件5.2.1.1 各种影响及其允许偏差按JJG307-2006机电式交流电能表检定规程表4规定；5.2.1.2 检定三相电能表时，三相电压电流相序应符合接线图要求，三相电压电流的条件应符合JJG307-2006机电式交流电能表检定规程表5规定；5.2.1.3 计度器为字轮式的电能表，只有末位字能转动；5.2.1.4 无可察到的振动和震动；5.2.1.5 盖好表盖，在cos＝1（对有功电能表）或sin＝1（对无功电能表）的条件下，电压线路加参比电压1h，电流线路参比电流I b或I n（宽负载电能表通最大电流）30min（对各级三相电能表）或15min（对2级单相电能表），按负载电流逐次减小的顺序测定基本误差。

三相电能表校验装置（涵普）操作规程
为正确、安全、规范的使用PTC-8320H以考核电能表的性能，制定本操作规程。

一、【操作程序】
1、按PTC-8320H使用说明书要求，接通主电源，将台体电源打开，同时启动电
脑；
2、挂表后，仔细接线（拧紧螺钉，并夹好脉冲线、RS485线），确认无误时再
接入电网；
3、“启动”校验台，按F2联机按钮后打开电脑校验程序，点击“设置”，将电能表号对应
表位输入，然后根据提示输入电能表正确的型号、量程、等级、参比电压等，
然后进行相关的试验；
4、通过校验台面板操作，按“设置”键进入设置菜单，选择被检表类型，按“f” 键设置被检表参数，按“J”键设置其它参数；
5、通过电脑程序开始相关试验，或者通过面板按“回退”键“开始”；
6、待校验结束，取下电能表，保存试验结果，打印报表，正常关闭电脑和台体电源；
二、【注意事项】
1、非试验人员和不熟悉校验台操作人员，不准使用，操作前应仔细阅读使用说明书。

2、被校表电流不许开路，电压不许短路。

3、连续两次开机的间隔时间要在二分钟以上。

4、禁止电流选择超过电能表的极限电流。

5、校表过程中严禁让电脑运行其它大型软件或游戏软件。

6、要定期检查台体接线柱是否拧紧，防止过松烧坏功放管。

7、为确保使用安全和装置的稳定性，应将装置与大地可靠连接
设施验收单
设施日常保养项目表
设施名称：设施编号：使用部门：保养人：月:
注：保养后，用“ V”表示日保，“二”为周保、“ ”为月保，“X”表示有异常情况，应在“异常情况记录”栏予以记录
设施检修单
设施报废单。

三相电能表现场校验仪是高精度高线性度电压互感器和电流互感器配置，适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身。

是一款难得的高性价比仪器。

电压量程0—400V,相位测量范围0—359.9度。

金中电器三相电能表现场校验仪的性能指标：1.电压、电流、有功功率、有功电能（内置电流互感器）准确度等级：0.05级。

2.无功功率、无功电能准确度等级：0.1级。

3.电压输入：30V～560V，60V、120V、240V、480V四档，自动换档。

4.电流输入：内置电流互感器：0.01～10A,自动换档。

钳形表：可选5A、10A、20A、100A、200A、500A、1000A、2000A。

5.相位测量范围：0.000°~360°（或0.000°~±180°），分辨率：0.001°。

准确度：±0.05°（电流输入>10%Ib）6.频率测量：分辨率：0.001H在，准确度：±0.01Hz。

7.输入电能脉冲：TTL电平，最高频率≤２ＭＨz。

8.输出电能脉冲：自动常数时，额定量程：60KHz。

手动常数时可在1~250000之间设置。

9.温度系数：5ppm。

10.低压输入阻抗：>750KΩ；11.电流输入阻抗：<0.05Ω;12.输入信号频率：45~65Hz；13.PT二次压降准确度(90%~110%Un)：角差0.2´；比差0.02%；14.PT、CT二次负荷测量准确度：1.0级测量范围：导纳：1.0~99.99（ms）;阻抗：0.1~8（Ω）；15.时钟测量准确度：±0.5ppm; 0.05秒/天；16.供电电源：频率50Hz,范围45~450V；17.功率消耗：≤13VA；18.工作环境温度：-10℃~40℃湿度：30~80%RH；19.仪器自重：2Kg。
