电能表检定装置检验报告-功率源

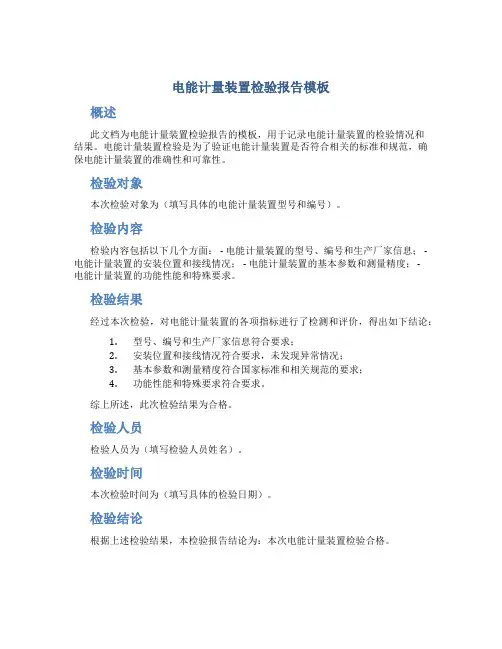

电能计量装置检验报告模板
概述
此文档为电能计量装置检验报告的模板，用于记录电能计量装置的检验情况和
结果。

电能计量装置检验是为了验证电能计量装置是否符合相关的标准和规范，确保电能计量装置的准确性和可靠性。

检验对象
本次检验对象为（填写具体的电能计量装置型号和编号）。

检验内容
检验内容包括以下几个方面： - 电能计量装置的型号、编号和生产厂家信息； - 电能计量装置的安装位置和接线情况； - 电能计量装置的基本参数和测量精度； -
电能计量装置的功能性能和特殊要求。

检验结果
经过本次检验，对电能计量装置的各项指标进行了检测和评价，得出如下结论：
1.型号、编号和生产厂家信息符合要求；
2.安装位置和接线情况符合要求，未发现异常情况；
3.基本参数和测量精度符合国家标准和相关规范的要求；
4.功能性能和特殊要求符合要求。

综上所述，此次检验结果为合格。

检验人员
检验人员为（填写检验人员姓名）。

检验时间
本次检验时间为（填写具体的检验日期）。

检验结论
根据上述检验结果，本检验报告结论为：本次电能计量装置检验合格。

检验建议
本次电能计量装置检验未发现不合格情况，建议正常使用，并定期按照相关规定进行检验。

结语
本次电能计量装置检验报告仅为一份模板，请根据实际情况进行修改和完善，以确保检验报告的准确性和可靠性。

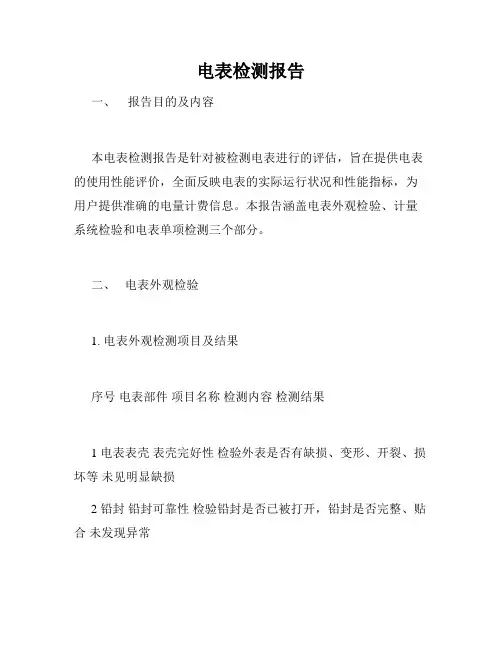

电表检测报告一、报告目的及内容本电表检测报告是针对被检测电表进行的评估，旨在提供电表的使用性能评价，全面反映电表的实际运行状况和性能指标，为用户提供准确的电量计费信息。

本报告涵盖电表外观检验、计量系统检验和电表单项检测三个部分。

二、电表外观检验1. 电表外观检测项目及结果序号电表部件项目名称检测内容检测结果1 电表表壳表壳完好性检验外表是否有缺损、变形、开裂、损坏等未见明显缺损2 铅封铅封可靠性检验铅封是否已被打开，铅封是否完整、贴合未发现异常2. 电表外观检验结论本批被检测电表外观完好无损，铅封完好可靠。

三、计量系统检验1. 计量系统检验项目及结果序号检测项目检测内容检测结果1 有功电量测量误差检测电表在标准电源下的电量测量误差≤0.5%2 无功电量测量误差检测电表在标准电源下的电量测量误差≤1%3 基波电流测量误差检测电表在标准电源下的电流测量误差≤0.5%4 相角误差检测电表在标准电源下的相角误差≤1°2. 计量系统检验结论本批被检测电表计量系统测量误差、相角误差等参数均在国家标准要求范围内。

四、电表单项检测1. 电表单项检测项目及结果序号检测项目检测内容检测结果1 功率消耗检测电表的功率消耗≤2.0W2 电磁兼容性检测电表在强电场干扰下是否正常工作未发现异常3 瞬时多路复用检测检测电表在短时间内的抄表是否正常完成正常2. 电表单项检测结论本批被检测电表功率消耗符合国家标准，具有良好的电磁兼容性和数据传输能力。

五、总结与建议通过本次电表检测，对电表的使用性能进行了评价，并反映了电表的实际运行状况和性能指标。

检测结果表明，本批被检测电表外观完好、计量系统参数符合国家标准、各项指标均达到要求。

建议用户按照电表使用说明进行正常使用，避免超负荷使用和人为破坏，以免影响电表的计费准确性和计量系统的正常运行。

同时，建议用户定期进行电表的检测和维护，确保电表的长期稳定运行。

检验报告保定四方三伊电气有限公司本仪器可测量电力谐波、频率、三相不平衡度、电压偏差等电能质量各项指标。

产品名称：电能质量监测仪产品型号：SF DZ-3序列号：检验日期：环境温度：0～40℃环境湿度：≤90%检验依据：GB/T 19862-2005 电能质量监测设备通用要求检测用仪器：标准功率源FLUKE6100A ，XD-5超低频信号发生器，美国产192-6.5位数字电压表、中国哈尔滨电表厂产D76-0.1级电流表一、基波检验60V、120V工频电压信号；将仪器分别输入50HZ电流输入：50mA、1A、2A、3A工频电流信号其结果如下：二、谐波含有率检验：（1）谐波电压检测用谐波电压发生器为仪器输入信号，仪器显示谐波电压与输入值比较结果如下：注：表中当输入谐波电压含有率 <1% 时，允许误差为绝对误差，当输入谐波含有率≥1% 时，允许误差为相对误差。

由表中可以看出，实测值与输入值比较，误差满足GB/T 19862-2005中规定的允许误差要求。

注：表中当输入谐波电压含有率 <1% 时，允许误差为绝对误差，当输入谐波含有率≥1% 时，允许误差为相对误差。

（2）谐波电流检测：用谐波电流发生器为仪器输入信号，仪器显示谐波电流与输入值比较结果如下：由表中可以看出，实测值与输入值比较，误差满足GB/T 19862-2005中规定的允许误差要求。

注：表中当输入谐波电流含有率＜3%时，允许误差为绝对误差，当输入谐波含有率≥3%时，允许误差为相对误差。

由表中可以看出，实测值与输入值比较，误差满足GB/T 19862-2005中规定的允许误差要求。

注：表中当输入谐波电流含有率＜3%时，允许误差为绝对误差，当输入谐波含有率≥3%时，允许误差为相对误差。

三、频率偏差四、三相不平衡度检验员：。

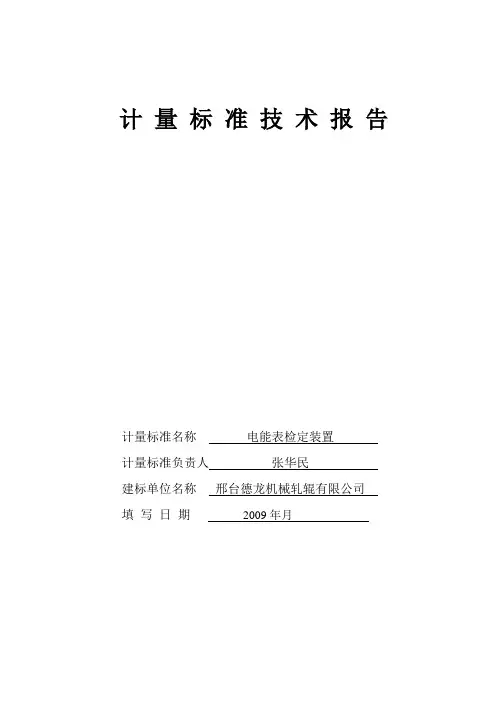

计量标准技术报告
计量标准名称电能表检定装置
计量标准负责人张华民
建标单位名称邢台德龙机械轧辊有限公司
填写日期2009年月
目录
一、建立计量标准的目的…………………………………………… ( 2 )
二、计量标准的工作原理及其组成………………………………… ( 2 )
三、计量标准器及主要配套设备…………………………………… ( 3 )
四、计量标准的主要技术指标……………………………………… ( 4 )
五、环境条件………………………………………………………… ( 4 )
六、计量标准的量值溯源和传递框图……………………………… ( 5 )
七、计量标准的重复性试验………………………………………… ( 6 )
八、计量标准的稳定性考核………………………………………… ( 7 )
九、检定或校准结果的测量不确定度评定………………………… ( 8 )
十、检定和校准结果的验证………………………………………… ( 9 ) 十一、结论…………………………………………………………… ( 10 ) 十二、附加说明……………………………………………………… ( 10 )。

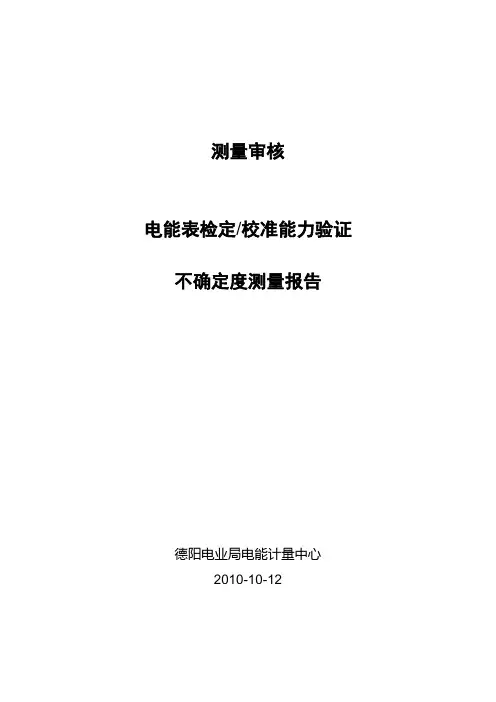

测量审核
电能表检定/校准能力验证不确定度测量报告
德阳电业局电能计量中心
2010-10-12
1. 测量依据：
测量依据：JJG596—1999《电子式电能表检定规程》。

JJF1059-1999《测量不确定度评定与表示》
CNAS-GL02 《能力验证结果的统计处理和能力评价指南》2.测量审核用样品
样品提供者：德阳电业局电能计量中心
样品信息：
3.申请实验室的使用标准装置各组成部分的相关信息
4. 申请实验室测量环境条件的相关信息
5. 测量的原始数据
以上数据为样品在额定电流A I 5=下进行测量得到的数据列。

6. 测量结果的不确定度评估数据汇总表
7. 合成标准不确定度
合成标准不确定度: ∑=
)(2
2
c i i
x u
c u
合成标准不确定度和扩展标准不确定度如下表：。

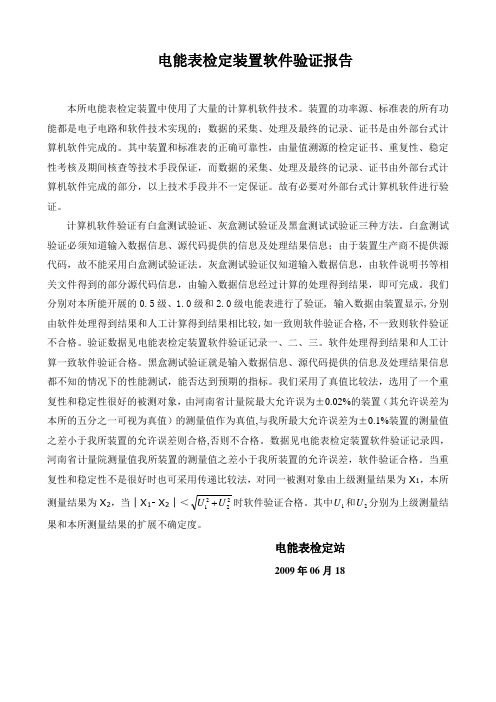

本所电能表检定装置中使用了大量的计算机软件技术。

装置的功率源、标准表的所有功能都是电子电路和软件技术实现的；数据的采集、处理及最终的记录、证书是由外部台式计算机软件完成的。

其中装置和标准表的正确可靠性，由量值溯源的检定证书、重复性、稳定性考核及期间核查等技术手段保证，而数据的采集、处理及最终的记录、证书由外部台式计算机软件完成的部分，以上技术手段并不一定保证。

故有必要对外部台式计算机软件进行验证。

计算机软件验证有白盒测试验证、灰盒测试验证及黑盒测试试验证三种方法。

白盒测试验证必须知道输入数据信息、源代码提供的信息及处理结果信息；由于装置生产商不提供源代码，故不能采用白盒测试验证法。

灰盒测试验证仅知道输入数据信息，由软件说明书等相关文件得到的部分源代码信息，由输入数据信息经过计算的处理得到结果，即可完成。

我们分别对本所能开展的0.5级、1.0级和2.0级电能表进行了验证, 输入数据由装置显示,分别由软件处理得到结果和人工计算得到结果相比较,如一致则软件验证合格,不一致则软件验证不合格。

验证数据见电能表检定装置软件验证记录一、二、三。

软件处理得到结果和人工计算一致软件验证合格。

黑盒测试验证就是输入数据信息、源代码提供的信息及处理结果信息都不知的情况下的性能测试，能否达到预期的指标。

我们采用了真值比较法，选用了一个重复性和稳定性很好的被测对象，由河南省计量院最大允许误为±0.02%的装置（其允许误差为本所的五分之一可视为真值）的测量值作为真值,与我所最大允许误差为±0.1%装置的测量值之差小于我所装置的允许误差则合格,否则不合格。

数据见电能表检定装置软件验证记录四，河南省计量院测量值我所装置的测量值之差小于我所装置的允许误差，软件验证合格。

当重复性和稳定性不是很好时也可采用传递比较法，对同一被测对象由上级测量结果为X 1，本所测量结果为X 2，当│X 1- X 2│＜2221U U 时软件验证合格。

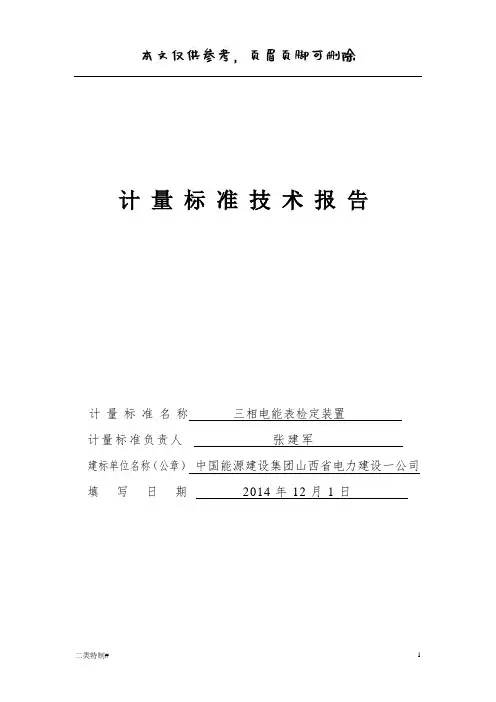

计量标准技术报告计量标准名称三相电能表检定装置计量标准负责人张建军建标单位名称（公章）中国能源建设集团山西省电力建设一公司填写日期2014年12月1日目录一、建立计量标准的目的…………………………………………………… ( )二、计量标准的工作原理及其组成……………………………………( )三、计量标准器及主要配套设备…………………………………………( )四、计量标准的主要技术指标……………………………………… ( )五、环境条件……………………………………………………………( )六、计量标准的量值溯源和传递框图………………………………………( )七、计量标准的重复性试验…………………………………………………( )八、计量标准的稳定性考核……………………………………………………( )九、检定或校准结果的测量不确定度评定…………………………………( )十、检定或校准结果的验证…………………………………………………( ) 十一、结论……………………………………………………………………( ) 十二、附加说明…………………………………………………………………( )一、建立计量标准的目的为了更好地对我公司的电能表进行量值传递，保证量值准确、可靠，特建立此计量标准。

二、计量标准的工作原理及其组成工作原理：采用标准装置法，将被校表与三相标准装置正确接入，接入三相标准电能表电源,开机按“校验”键进入,显示当前电压量程、电流量程、当前功率方式。

按下“校验”键，输入被校表常数，输入校验圈数，选择功率方式P4及脉冲方式“auto”，再按“确认”键确认，按“量程”键，选择电压、电流量程，按“确认”键确认.再接入三相精密测试电源，选择电压量程，调节电流，进行校验，自动显示误差，误差以百分数方式显示。

组成：计量标准装置由三相标准电能表及三相精密测试电源组成。

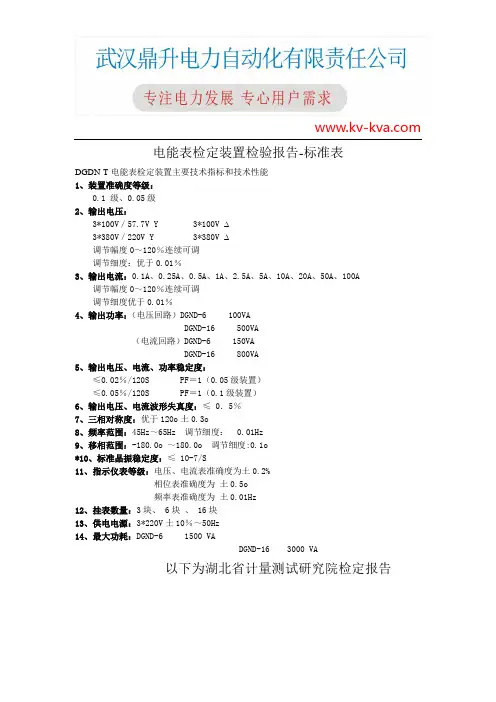

电能表检定装置检验报告-标准表
DGDN-T电能表检定装置主要技术指标和技术性能
1、装置准确度等级：
0.1 级、0.05级
2、输出电压：
3*100V／57.7V Y 3*100V ∆
3*380V／220V Y 3*380V ∆
调节幅度0～120％连续可调
调节细度：优于0.01％
3、输出电流：0.1A、0.25A、0.5A、1A、2.5A、5A、10A、20A、50A、100A
调节幅度0～120％连续可调
调节细度优于0.01％
4、输出功率：（电压回路）DGND-6 100VA
DGND-16 500VA （电流回路）DGND-6 150VA
DGND-16 800VA
5、输出电压、电流、功率稳定度：
≤0.02％/120S PF＝1（0.05级装置）
≤0.05％/120S PF＝1（0.1级装置）
6、输出电压、电流波形失真度：≤ 0．5％
7、三相对称度：优于120o土0.3o
8、频率范围：45Hz～65Hz 调节细度： 0.01Hz
9、移相范围：-180.0o ～180.0o 调节细度:0.1o
*10、标准晶振稳定度：≤ 10-7/S
11、指示仪表等级：电压、电流表准确度为土0.2%
相位表准确度为土0.5o
频率表准确度为土0.01Hz
12、挂表数量：3块、 6块、 16块
13、供电电源：3*220V士10％～50Hz
14、最大功耗：DGND-6 1500 VA
DGND-16 3000 VA
以下为湖北省计量测试研究院检定报告。

电能质量检测报告
报告编号：XXX
检测日期：XXXX年XX月XX日
被检单位：XXX有限公司
一、检测对象
被检单位电源系统的电能质量
二、检测设备及方法
1. 检测设备：电能质量分析仪
2. 检测方法：在被检单位用电系统中安装电能质量分析仪，对电压、电流、频率、功率因数、谐波等指标进行检测。

三、检测结果
1. 基本信息
被检单位：XXX有限公司
检测日期：XXXX年XX月XX日
报告编号：XXX
2. 检测指标及结果
指标名称检测数值参考标准检测结果
额定电压（V）XXX ±5% 合格
电压不平衡度（%）XXX ≤3%合格
频率（Hz）XXX ±0.2Hz 合格
电流谐波含量（%）XXX ≤5%合格
功率因数XXX 0.95～1.0 合格
四、检测结论
根据检测结果，被检单位电源系统的电能质量符合国家有关标准的要求，可以正常使用。

五、建议措施
被检单位可以根据电能质量分析仪给出的谐波含量等指标，进行相应的谐波滤波和功率因数改进等技术措施，进一步提高电能质量，减少系统故障的发生。

六、检测人员
检测人员：XXX
联系电话：XXX
七、备注
本检测报告仅针对被检单位电源系统的电能质量进行检测，其他相关问题未涉及。

电表检验报告
日期：2021年9月22日
受检对象：住宅电表计量装置
检验结论：
经过本次检验，住宅电表计量装置各项指标均符合国家标准及
相关法律法规要求。

具体检验结果如下：
1. 外观检验
电表计量装置外观无破损，无锈蚀，表壳清洁无污迹。

2. 电参数检验
电表计量装置电压、电流、功率因数等参数均在合理的范围内，符合国家标准和相关法规要求。

3. 计量误差检验
电表计量装置在AIMS测试实验室测试中，误差率在正负0.5%之内，足以保证计量精度。

4. 可靠性检验
经过负载循环等多组测试，电表计量装置在运行中稳定可靠，使用寿命得到保障。

综上，住宅电表计量装置经过本次检验，能够安全可靠地计量消费电力，达到使用标准。

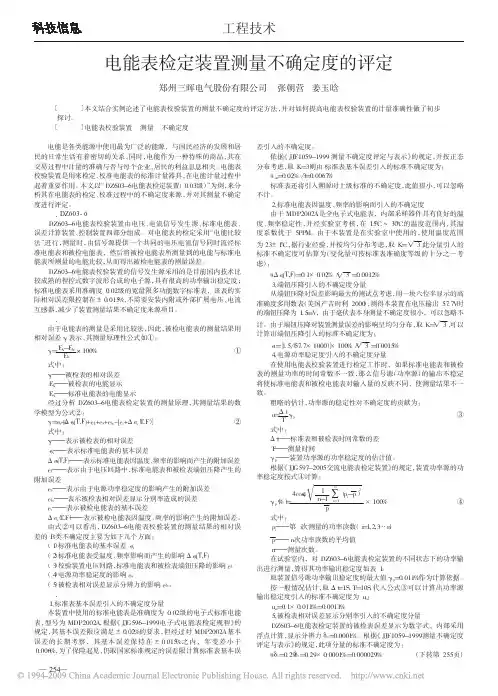

０．００６％，为了保险起见，仍取国家标准规定的误差限计算标准表基本误
— ２５４ —
差引入的不确定度。 依据《ＪＪＦ１０５９－１９９９ 测量不确定度评定与表示》的规定，并按正态
分布考虑，取 Ｋ＝３ 则由 标准表基本误差引入的标准不确定度为： uｅｎ＝０．０２％／３＝０．００６７％ 标准表还将引入溯源时上级标准的不确定度，此值很小，可以忽略
度进行评定。
一、 DZ603- 6 电能表校验装置的组成和测试原理
ＤＺ６０３－６ 电能表校验装置由电压、电流信号发生源、标准电能表、
误差计算装置、控制装置四部分组成。对电能表的检定采用“电能比较
法”进行，测量时，由信号源提供一个共同的电压电流信号同时流经标
准电能表和被检电能表，然后将被检电能表所测量到的电能与标准电
平衡
０．００５％ ０．００６％ ０．００８％ ０．００９％ ０．００６％ ０．００７％ ０．００９％ ０．０１０％
Ａ 相不平衡
０．００６％ ０．００７％ ０．００８％ ０．０１０％ ０．００７％ ０．００８％ ０．０１０％ ０．０１１％
Ｂ 相不平衡
０．００５％ ０．００６％ ０．００９％ ０．０１０％ ０．００６％ ０．００６％ ０．０１１％ ０．０１０％
互感器，减少了装置测量结果不确定度来源项目。
二、 测量结果数学模型及不确定度来源
由于电能表的测量是采用比较法，因此，被检电能表的测量结果用
相对误差 γ 表示，其测量原理性公式如①：
γ＝
ＥＸ－ＥＮ ＥＮ
×１００％
①
式中：
γ—— —被检表的相对误差
ＥＸ—— —被检表的电能显示
ＥＮ—— —标准电能表的电能显示
uΔｅｎ(T,F)＝０．１×０．０２％／ 姨 ３ ＝０．００１２％ ３、端钮压降引入的不确定度分量 从端钮压降对误差影响最大的测试点考虑，用一块六位半显示的高 准确度多用数表（美国产吉时利 ２０００），测得本装置在电压输出 ５７．７Ｖ时 的端钮压降为 １．５ｍＶ，由于毫伏表本身测量不确定度很小，可以忽略不

单相电能表检定装置（标准型）单相电能表检定装置专为国家电网公司或南方电网公司下属各级供电公司电能计量中心、电力科学研究院计量中心设计、开发、生产。

同时该类设备也适用于国家各级技术监督局计量测试研究院、计量检测所等部门。

该类设备各类大型厂矿企业计量室也多有选用。

并可为电能表生产企业设计和提供专业的调试检测设备和校验方案。

主要特点：1. 成套装置由：单相程控功率源（线性源）、单相多功能标准电能表、误差计算器（嵌入式）、脉冲及光电信号接收及处理器系统、多绕阻隔离PT、多表位测试架（挂表架）、装置操控软件、计算机及外设（打印机、条扫描枪等）组成；致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设2. 装置有三种结构：一体式、分体式、移动式。

均采用全质专用铝镁合金型材结构，轻巧牢固，美观耐用。

校表工位从3表位到96表位均可满足国家规程的要求（校验工位标准型式有：3表位、6表位、8表位、12表位、16表位、24表位、32表位、48表位、60表位、96表位）；3. 装置配套软件可按用户要求和习惯按模块定制。

软件操作简单，可预设电能表检定方案（基本误差测量，潜动、启动试验、正反向有功电能无功电能误差，以及标准偏差测试、24小时变差测试等）和影响量试验方案。

按选定的检定方案自动检定电能表。

检定结果可按多种方式随时存储、查询和打印测量数据。

并可按照用户要求实现网络化管理；4. 电能表影响量试验功能：PC机校验可按规程要求设定影响量试验方案，分别完成频率影响、电压影响、电压短时中断影响，电压逐渐变化影响等试验。

并可进行谐波影响试验，PC机校验可按规程要求设定谐波影响试验方案，电压电流可分别输出或同时输出2~21次标准谐波，奇次谐波、偶次谐波、次谐波，谐波分量可设置；5. 装置还可进行多常数校验和常数校核：PC机校验可同时检定相同电流、电压、接线方式，不同常数、不同等级的多只电能表，并对电能表常数对行校核。

确 、功耗小、故障率低 、量程宽 、超载 能力强等一系列优点 ，因此得到 了广泛的应用。 关键 词： 电能表 校验装置
１ 、 电能表校验装 置的发展过程
过 去 电能表检定装 置较 为原始 ，装 置 的 稳 定度 、火真 度、对称 度等性 能极大地 取决 于市 电 ，无法 进行控 制，频率 也不能 调整 。 步入 ７ ０年代 后期，开始使用变压器移相器代 替庞大 笨重 的感应式 移相器 ，用 磁饱和 式稳 压器及 以后 出现的分 立元件 电子式稳压 器对 市 电电压 进行 稳压 ，并且 ． 开始使用光 电采样 器和控 制器 ，但是装 置的基本性 能并没 有发 生木质 性的 改变，后来将 这类产 品统称 为 电 工式电能表检定装置 。 到了８ ０年代 中期 ，国产 电子式标 准功率 电能表诞 生 ，随后 电子式 高稳定度 功率源 问 世 ，使 电能表检 定装置 的性能发 生了革命性 的变化 ，从此 新技术不 断涌现 ，而电工 式电 能表检 定装置也被 淘汰 。电能表校验 装置 的 发展经 历 了从 “ 电工式” 校 验装 置到“ 电子 式” 校 验装 置到“ 程控 式” 校验装 置，直到 目前 的 “ 智能式” 校验装置的发展历程 。 １ ． １电工式校验装置 “ 电工式” 校 验装置 可 以说 是 电能表校验 装 置发 展的第一个阶段 ，６ ０年代使用最 为广 泛 。优 点 是结构简单 ，便于 维护 ，输 出功率 大 ，便于 大电流输 出设计 。但也有缺 点 ：综 合 指标低 ，电压 、电流移相 调节细度差 ，一 般采用 跨相 式移相 ，这样三 相校验 台需要配 三相 稳压 电源 供 电，移相变 化率不易达 到 同 家规定要求 ；输 出的电流、电压信号 ，频率 ， 波 形 均 取 决 于 市 电 ，难 以满 足 规 程 要 求 。 在 操作方面 ，对 电能表 的校验完 全是手工操作 ， 自动化 水平较低 。 由于 该类 型校 验台不 配备 计算机 对其进 行管理 ，电能表校 验结果 数据 也必须 由校表员来处理 ，工作 繁琐 且效率低， 操作员 的劳动强度也较 大。从 ７ ０年代 初期开 始这种检 定装置 不断地 引入新技 术，如采用 光 电传感 器代替 人工记数 ，改变 电压 回路 、 感 应 式 移 相 器 的 接 法 减 小 噪 声 ， 降 低 波 形 失 真度 等等， 使“ 电工式” 检定装置也在不 断的完 善。然而 ，新型 电子技术 的不断发展使“ 电工 式” 检定装置退 出了检 定装置的历史舞 台，取 而代 之的是“ 电子式” 检定装置 。 １ ． ２电 子 式 校 验 装 置 从 ８ ０年 代开始，电子技术正 以前所未有 的速 度快 步向前发展 ， 电能表校验装 置也在 不 断的采用新 技术 ，如： 国家精 密仪器 用互 感器 技术 已经 成熟 ，显示仪表 也 向数字 式仪 表发展等 。 自 ８ Ｏ年代 中期起校验装置普遍采 用 了微机技术 ，有 系统机 ，单 板机和单片机 。 事实 上所谓 的“ 电子式” 是指采用 电子技 术产 生单 、三 相正弦 交流信 号加 以功 率放大 ，其 相 位、频率 、幅度的调节往往在“ பைடு நூலகம் 电” 部分完

试验报告名称：单、三相多功能三表位电能表校验装置型号规格：GDYB-S3产品编号：G20181216727 测试日期：2019.01.16频率：50Hz 相位：0-359.9°电压：3×(57.7,380,)V 电流：3×(0.1-100)A 环境温度：10℃环境湿度：60％1.一般检查标志：合格结构：合格2.安全要求：绝缘电阻试验：合格耐压试验：合格3.相序输出电压：正相序输出电流：正相序4.监视示值误差。

结论：合格5.调节范围。

结论：合格6.调节细节。

结论：合格7.相互影响。

结论：合格8.失真度。

（U=220V,I=5A）相别A相B相C相失真度（%）电压0.32 0.33 0.24电流0.34 0.28 0.27 结论：合格9. 功率稳定度。

（U=200V,I=5A）相别A相B相C相ABC相稳定度（%）PF=1.0 0.034 0.029 0.037 0.023PF=0.5L 0.035 0.037 0.035 0.024 结论：合格10. 对称度每相（线）电压对二相（线）电压平均值的相对偏差：0.03%（相电压），0.03%（线电压）每相电流对各相电流的平均值的相对偏差：0.03%。

11.监视仪表监视仪表电压电流功率相对误差（%）0.01 0.02 0.01 调节设备12.调节范围：0—120% 调节细度：0.01%13.调节连续性：连续相互影响：无14.移相器移相范围及方向：适应正确移相细度：0.01°15.基本误差。

量限负载电压（％）电流（％）功率因数r（％）单相/三相最大/最小220V 100A 合ABC 100.0% 100.0% 1.0 +0.025 220V 100A A最小100.0%100.0% 1.0 +0.025 220V 100A B最小100.0%100.0% 1.0 +0.025 220V 100A C最小100.0%100.0% 1.0 +0.025 220V 20A合ABC 100.0%100.0%0.5L +0.025 220V 20A A最小100.0%100.0%0.5L +0.025 220V 20A B最小100.0%100.0%0.5L +0.015 220V 20A C最小100.0%100.0%0.5L +0.025 220V 10A 合ABC 100.0% 100.0% 1.0 +0.020 220V 10A A最小100.0% 100.0% 1.0 +0.000 220V 10A B最小100.0% 100.0% 1.0 +0.020 220V 10A C最小100.0% 100.0% 1.0 +0.020 220V 5A 合ABC 100.0% 100.0% 0.5L +0.020 220V 5A A最小100.0% 100.0% 0.5L +0.020 220V 5A B最小100.0% 100.0% 0.5L +0.020 220V 5A C最小100.0% 100.0% 0.5L +0.020 220V 1A 合ABC 100.0% 100.0% 1.0 +0.020 220V 1A A最小100.0% 100.0% 1.0 +0.000 220V 1A C最小100.0% 100.0% 1.0 +0.030 220V 0.5A 合ABC 100.0% 100.0% 0.5L -0.020 220V 0.5A A最小100.0% 100.0% 0.5L -0.020 220V 0.5A B最小100.0% 100.0% 0.5L -0.010 220V 0.5A C最小100.0% 100.0% 0.5L -0.025 220V 0.1A 合ABC最小100.0% 100.0% 1.0 +0.010 220V 0.1A A最小100.0% 100.0% 1.0 +0.020 220V 0.1A B最小100.0% 100.0% 1.0 +0.020 220V 0.1A C最小100.0% 100.0% 1.0 +0.020 380V 5A 合AC最小100.0% 100.0% 1.0 +0.010 380V 5A A最小100.0% 100.0% 1.0 +0.000 380V 5A C最小100.0% 100.0% 1.0 +0.020 结论：合格16.装置测量重复性。

电表改装与校准实验报告电表改装与校准实验报告概述：本次实验旨在探究电表改装与校准的方法和原理，通过对电表的改装和校准实验，深入了解电表的工作原理和准确度，为电力系统的测量和计量提供可靠的数据支持。

一、实验目的电表是电力系统中常用的测量工具，准确度对于电力系统的正常运行至关重要。

本次实验的目的是通过对电表的改装和校准，探究电表的工作原理和准确度，提高电表的测量精度。

二、实验材料和仪器1. 电表：使用常见的电能表，包括电压表、电流表和功率表。

2. 电源：提供稳定的电压和电流源。

3. 校准装置：包括标准电压源、标准电流源和标准功率源。

4. 连接线：用于连接电表、电源和校准装置。

三、实验步骤1. 电表改装：a. 打开电表外壳，检查电表内部结构，了解电表的工作原理。

b. 根据实验要求，对电表进行改装，如更换电表内部元件或调整电表的灵敏度。

c. 改装后，重新封装电表外壳，确保电表的安全性和可靠性。

2. 电表校准：a. 连接电表和标准电压源，调整电压源输出电压，记录电表的测量值。

b. 连接电表和标准电流源，调整电流源输出电流，记录电表的测量值。

c. 连接电表和标准功率源，调整功率源输出功率，记录电表的测量值。

d. 比较电表的测量值和标准值，计算电表的误差，并进行误差分析。

e. 根据误差分析结果，调整电表的校准参数，提高电表的测量精度。

四、实验结果与分析1. 电表改装：经过改装后，电表的灵敏度得到了提高，对电压、电流和功率的测量更加准确。

改装后的电表在实际使用中，能够更好地满足电力系统的测量和计量需求。

2. 电表校准：通过与标准电压源、标准电流源和标准功率源的对比，可以发现电表的测量误差。

根据误差分析结果，可以调整电表的校准参数，提高电表的测量精度。

同时，还可以发现电表的非线性特性，对于非线性电表，需要采取相应的校准方法。

五、实验总结通过本次实验，我们深入了解了电表的工作原理和准确度，掌握了电表改装和校准的方法和技巧。

三相电能表检定装置技术报告计量标准技术报告计量标准名称三相电能表标准装置计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准的目的--------------------------------------------------------- ( 1 )二、计量标准的工作原理及其组成--------------------------------------------- ( 1 )三、计量标准器及主要配套设备------------------------------------------------ ( 2 )四、计量标准的主要技术指标--------------------------------------------------- ( 3 )五、环境条件------------------------------------------------------------------------ ( 3 )六、计量标准的量值溯源和传递框图------------------------------------------ ( 4 )七、计量标准的重复性试验------------------------------------------------------ ( 5 )八、计量标准的稳定性考核------------------------------------------------------ ( 6 )九、检定或校准结果的测量不确定度评定------------------------------------ ( 7 )十、检定或校准结果的验证------------------------------------------------------ ( 9 ) 十一、结论--------------------------------------------------------------------------- (10) 十二、附加说明--------------------------------------------------------------------- (11)一、建立计量标准的目的开展0.1级及以下单、三相电能表的检定及校准。

电量计量装置检定工作总结
电量计量装置检定工作是保障电能计量准确性的重要环节，也是电力行业监管
的重要内容之一。

经过一段时间的检定工作，我们对电量计量装置检定工作进行了总结，现将总结报告如下：
一、检定工作内容。

1.检定对象，本次检定工作主要针对各类电量计量装置，包括电能表、电子式
电能表、智能电能表等。

2.检定范围，检定范围包括电量计量装置的精度、误差、稳定性等指标的检定。

3.检定方法，采用国家相关标准和规范，结合实际情况，采用比较法、电流电
压法等多种检定方法。

二、检定工作过程。

1.组织筹备，提前制定检定计划，确定检定人员和检定设备，做好相关准备工作。

2.现场检定，按照计划，到各个用电单位进行现场检定，确保检定过程规范、
准确。

3.数据处理，对检定结果进行数据处理和分析，得出结论。

三、检定工作总结。

1.发现问题，通过本次检定工作，发现了一些电量计量装置存在的问题，包括
精度不够、误差较大、稳定性差等。

2.解决措施，针对发现的问题，及时与相关单位进行沟通，提出改进建议，确
保电量计量装置的准确性和稳定性。

3.加强管理，总结检定工作中的经验教训，加强对电量计量装置的管理，确保其长期稳定运行。

通过本次检定工作的总结，我们更加清楚地认识到电量计量装置检定工作的重要性，也更加坚定了我们加强电量计量装置管理的决心。

希望通过我们的努力，能够为电力行业的发展和社会的经济建设做出更大的贡献。
