光纤接口与光纤线分类

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

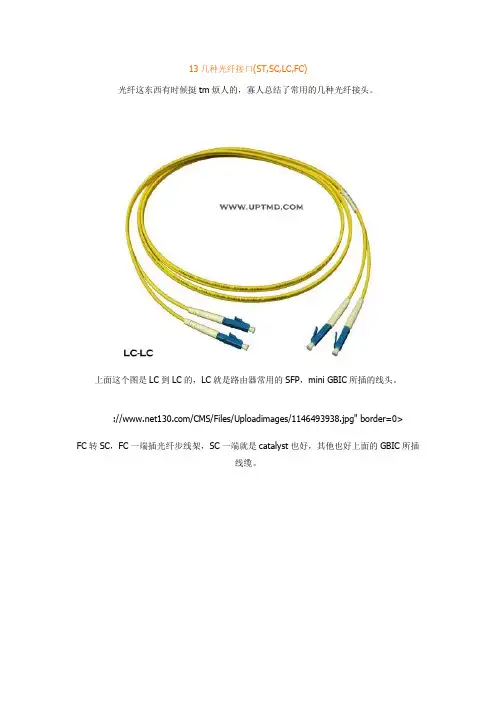

13几种光纤接口(ST,SC,LC,FC)光纤这东西有时候挺tm烦人的，寡人总结了常用的几种光纤接头。

上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

:///CMS/Files/Uploadimages/1146493938.jpg" border=0>FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的。

SC到LC，一头GBIC,另一头MINI-GBIC。

现在局域网工程中主干部分的布线大量采用光纤，光纤的特性使光纤接口的连接复杂而专业。

由于光纤设备的接口类型较多，也使我们在选择时不知所措，因此本文将向网友介绍在局域网布线工程中常用到的光纤、常见的光纤接口及其使用范围，各种光纤跳线、尾纤和常用有哪些。

光纤的分类与特性光纤标准多、参数复杂、一般的非专业人员很难理解，但对一般的局域网，我们只需简单了解以下多模光纤和单模光纤的概念就可以了。

多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/ KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

多模光纤一般采用LED（发光二级管）作为光源。

对于局域网我们一般采用多模光纤，一方面传输距离较短，二方面是多模光纤本身及配套设备单模成本低。

在实际工程中多采用62. 5μm的室内或室外多模光纤。

单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

常见网络接口和线缆日期：2007-05-23密级：内部公开杭州华三通信技术有限公司⏹常见网络电接口和线缆 ⏹光纤和光接口目录常见网络电接口和线缆LAN接口和线缆WAN接口和线缆以太网的类型10M 以太网（标准以太网）100M 以太网（快速以太网）1000M 以太网（千兆以太网）10G以太网（万兆以太网）10M以太网接口10Base-T目前使用最广泛的局域网标准之一使用双绞线作为物理传输介质10Base5曾经广泛应用于主干局域网使用粗同轴电缆作为物理传输介质10Base2使用细同轴电缆作为物理传输介质10Base-T的物理介质3类双绞线4类双绞线5类双绞线超5类双绞线6类双绞线有屏蔽与非屏蔽之分均为8芯电缆双绞线的类型由单位长度内的绞环数确定5类双绞线的线序Side1直连网线12345678交叉网线12345678Side 2 Side 11234567812345678Side 2 Side 1 1=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 11=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/绿2=绿3=白/橙4=蓝5=白/蓝6=橙7=白/棕8=棕设备连接方式注：现在很多设备已能自适应交叉或直连线缆，请参考具体产品手册。

主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST 路由器cross cross normal N/A SC/ST 交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 3019200 3038400 2064000 20115200 10波特率（bps）最大传输距离（米）2400 12504800 6259600 31219200 156100M以太网接口100Base-TX物理介质采用5类以上双绞线网段长度最多100米100Base-FX物理介质采用单模光纤，网段长度可达10公里物理介质采用多模光纤，网段长度最多2000米快速以太网由IEEE 802.3u标准定义1000M以太网接口1000Base-T物理介质采用5类以上双绞线，网段长度最多100米1000Base-F物理介质采用多模光纤，网段长度最多500米IEEE 802.3z和802.3abWAN窄带广域网PSTN：Public Switched Telephone Network，公共交换电话网ISDN：Integrated Services Digital Network，综合业务数字网DDN：Digital DataNetwork，数字数据网帧中继：Frame RelayX.25：公用分组交换网宽带广域网ATM：异步传输模式SDH：同步数字系列异步& 同步串口异步串口两种异步串口：异步串口分为设置成异步方式的同/异步串口和专用异步串口异步串口可以设为专线方式和拨号方式，常用的是拨号方式同步串口可以工作在DTE和DCE两种方式可以外接多种类型电缆支持多种链路层协议支持IP和IPX网络层协议display interface serial命令可显示同步串口的信息V.24规程的机械特性DB50（路由器端）--DB25（外接网络端）可工作在同步和异步两种方式下异步工作方式下最高传输速率是115200bps同步方式下最高传输速率为64000bpsV.24规程的机械特性DB50（路由器端）--DB25（外接网络端）V.24电气特性、传输速率和距离在路由器中使用V.24的有WAN、AUX、8AS、Console符合标准的RS-232电平：±12V 传输速率和距离主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST2400 604800 60V.35规程的机械特性DB34（外接网络端）--DB50（路由器端）DTE端为34针型插头DCE端为34孔型插头V.35电气特性、传输速率和距离控制信号遵从标准RS-232电平标准：±12V数据与时钟遵从V.35电平标准：±0.5V同步方式下最大传输速率是：2048000 bps EIA/TIA-V.35 电缆的速率和传输距离主机路由器交换机普通口交换机级连口交换机主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 30ISDN BRI接口BRI 接口：2B+DU口使用两芯的RJ-11或者RJ-45连接器S/T口使用四芯的RJ-45连接器PRI接口在Quidway R系列路由器上以CE1/PRI接口的形式出现CE1/PRI接口带BNC头的连接器用于接75欧姆非平衡同轴电缆的网络端目录⏹常见网络电接口和线缆⏹光纤和光接口光和光纤光光是一种电磁波。

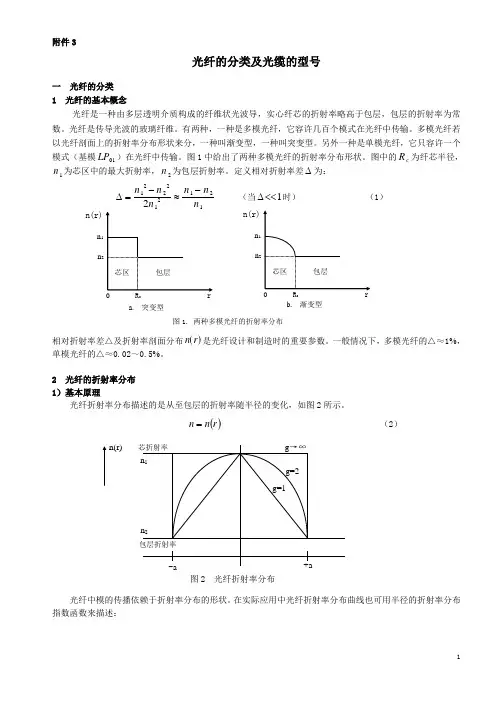

附件3光纤的分类及光缆的型号一 光纤的分类 1 光纤的基本概念光纤是一种由多层透明介质构成的纤维状光波导，实心纤芯的折射率略高于包层，包层的折射率为常数。

光纤是传导光波的玻璃纤维。

有两种，一种是多模光纤，它容许几百个模式在光纤中传输。

多模光纤若以光纤剖面上的折射率分布形状来分，一种叫渐变型，一种叫突变型。

另外一种是单模光纤，它只容许一个模式（基模LP 01）在光纤中传输。

图1中给出了两种多模光纤的折射率分布形状。

图中的R c 为纤芯半径，n 1为芯区中的最大折射率，n 2为包层折射率。

定义相对折射率差∆为：∆=-≈-n n n n n n 12222122 （当∆<<1时） （1）相对折射率差△及折射率剖面分布()n r 是光纤设计和制造时的重要参数。

一般情况下，多模光纤的△≈1%，单模光纤的△≈0.02～0.5%。

2 光纤的折射率分布 1）基本原理光纤折射率分布描述的是从至包层的折射率随半径的变化，如图2所示。

()r n n = （2）光纤中模的传播依赖于折射率分布的形状。

在实际应用中光纤折射率分布曲线也可用半径的折射率分布指数函数来描述：cn n a. 突变型cn n b. 渐变型图1. 两种多模光纤的折射率分布n(r) 图2 光纤折射率分布对于芯： ()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛∆-=ga r n r n 21212r <a （3）对于包层： ()==222n r n 常数r ≥a式中：1n —— 光纤芯折射率； ∆ —— 芯/包相对折射率差； r —— 离开光纤芯轴的距离； a —— 纤芯半径（μm ）； g —— 折射率分布指数；2n —— 包层折射率。

只有在阶跃分布时，芯折射率为常数[n(r)=]。

对于所有其他分布时，折射率都是由包层折射率n 2逐渐增大至纤芯折射率。

归一化频率V 值是描述光纤特性的一个重要参数。

它与芯半径a 、纤芯的数值孔径NA 和波长λ或光波数R 有关。

光纤跳线FC、SC、ST、MU、LC、MTRJ 这些类型都什么意思光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒介。

通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似,只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中,芯的直径是15mm~50mm,大致与人的头发的粗细相当。

而单模光纤芯的直径为8mm~10mm。

芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。

再外面的是一层薄的塑料外套,用来保护封套。

光纤通常被扎成束,外面有外壳保护。

纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体,它质地脆,易断裂,因此需要外加一保护层。

光纤的特性由於光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光讯号而非电讯号.因此,光纤具有很多独特的优点.如:宽频宽.低损耗.屏蔽电磁辐射.重量轻.安全性.隐密性.光纤系统的运作你可能知道任何通讯传输的过程包括:编码→传输→解码,当然,光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出.光纤光缆的运用光缆的应用区分,可分为3种:专业用途,一般屋外,一般屋内.在专业用途上包括海底光缆,高压电塔上之空架光缆,核能电厂之抗辐射光缆,化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异,依各型光缆依制造设计时之特质,其所适用之范围各有不同.光缆从屋外至屋内的过程中可分为空架,地下道,直接埋设,管道间铺设,室内用。

光纤的历史1880-AlexandraGrahamBell发明光束通话传输1960-电射及光纤之发明1977-首次实际安装电话光纤网路1978-FORT在法国首次安装其生产之光纤电1990-区域网路及其他短距离传输应用之光纤2000-到屋边光纤=>到桌边光纤光纤的分类光纤主要分以下两大类:1)传输点模数类传输点模数类分单模光纤(Single Mode Fiber)和多模光纤(Multi Mode Fiber)。

光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB)2010-10-29 16:014.jpg (15.84 KB)2010-10-29 16:015.jpg (15.79 KB)2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2六灯说明和指示的功能指示灯灯功能POWER：亮表示光纤收发器已经通电FX LINK/ACT：亮表示光纤连接口已经连接好。

闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态1000M的一样FDX/COL：亮表示收发器处于全双工工作模式熄灭表示收发器处于半双工工作模式闪烁表示连接有冲突或者有碰撞TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M熄灭表示双绞线端口的速度为10MFX-100m 光口速率指示/100M光口速率指示，灯亮为100M速率FX-LNK 光纤连接状态指示光纤连接正常时亮,收不到光时灭，有数据收发时闪亮光纤收发器指示灯的含义：光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

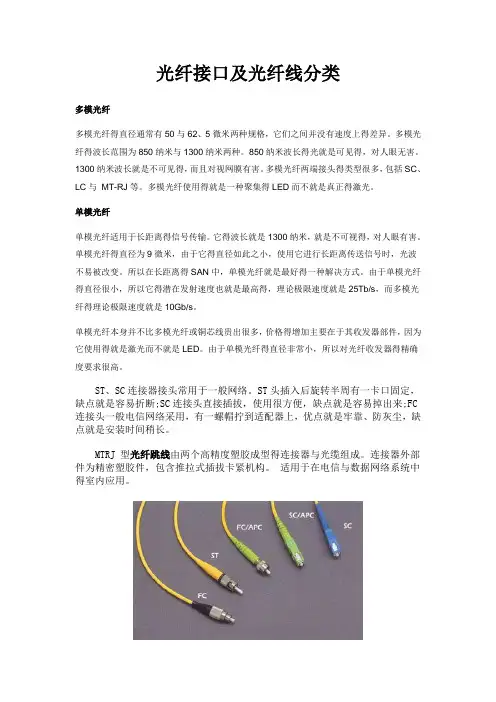

光纤接口及光纤线分类多模光纤多模光纤得直径通常有50与62、5微米两种规格，它们之间并没有速度上得差异。

多模光纤得波长范围为850纳米与1300纳米两种。

850纳米波长得光就是可见得，对人眼无害。

1300纳米波长就是不可见得，而且对视网膜有害。

多模光纤两端接头得类型很多，包括SC、LC与MT-RJ等。

多模光纤使用得就是一种聚集得LED而不就是真正得激光。

单模光纤单模光纤适用于长距离得信号传输。

它得波长就是1300纳米，就是不可视得，对人眼有害。

单模光纤得直径为9微米，由于它得直径如此之小，使用它进行长距离传送信号时，光波不易被改变。

所以在长距离得SAN中，单模光纤就是最好得一种解决方式。

由于单模光纤得直径很小，所以它得潜在发射速度也就是最高得，理论极限速度就是25Tb/s，而多模光纤得理论极限速度就是10Gb/s。

单模光纤本身并不比多模光纤或铜芯线贵出很多，价格得增加主要在于其收发器部件，因为它使用得就是激光而不就是LED。

由于单模光纤得直径非常小，所以对光纤收发器得精确度要求很高。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点就是容易折断;SC连接头直接插拔，使用很方便，缺点就是容易掉出来;FC 连接头一般电信网络采用，有一螺帽拧到适配器上，优点就是牢靠、防灰尘，缺点就是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型得连接器与光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信与数据网络系统中得室内应用。

光纤接口连接器得种类光纤连接器，也就就是接入光模块得光纤接头，也有好多种，且相互之间不可以互用。

不就是经常接触光纤得人可能会误以为GBIC与SFP模块得光纤连接器就是同一种，其实不就是得。

SFP模块接LC光纤连接器，而GBIC接得就是SC 光纤连接器。

下面对网络工程中几种常用得光纤连接器进行详细得说明：① FC型光纤连接器：外部加强方式就是采用金属套，紧固方式为螺丝扣。
