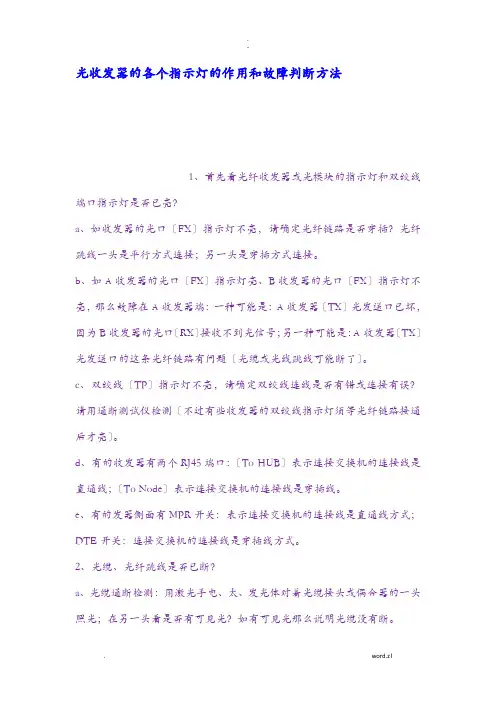

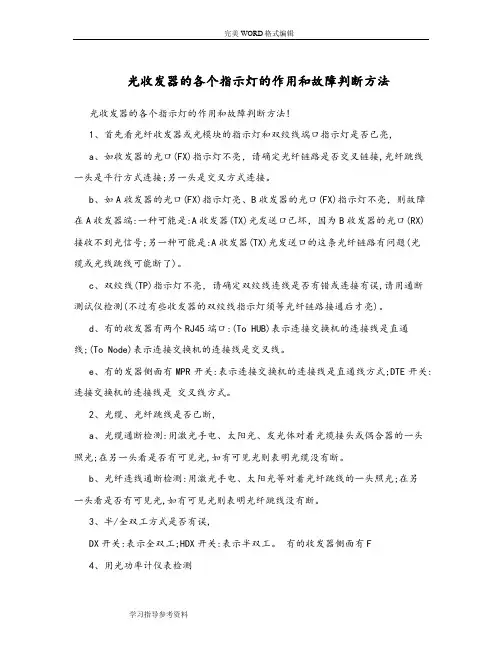

光收发器的各个指示灯的作用和故障判断方法光收发器的各个指示灯的作用和故障判断方法!1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮,a、如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接,光纤跳线一头是平行方式连接;另一头是交叉方式连接。

b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。

c、双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误,请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

d、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是交叉线方式。

2、光缆、光纤跳线是否已断,a、光缆通断检测:用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光,如有可见光则表明光缆没有断。

b、光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光,如有可见光则表明光纤跳线没有断。

3、半/全双工方式是否有误,DX开关:表示全双工;HDX开关:表示半双工。

有的收发器侧面有F4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率:多模:-10db--18db之间;单模20公里:-8db--15db之间;单模60公里:-5db--12db之间;如果在光纤收发器的发光功率在:-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下:1( Power灯不亮电源故障2( Link灯不亮故障可能有如下情况:(a) 检查光纤线路是否断路(b) 检查光纤线路是否损耗过大，超过设备接收范围(c) 检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。

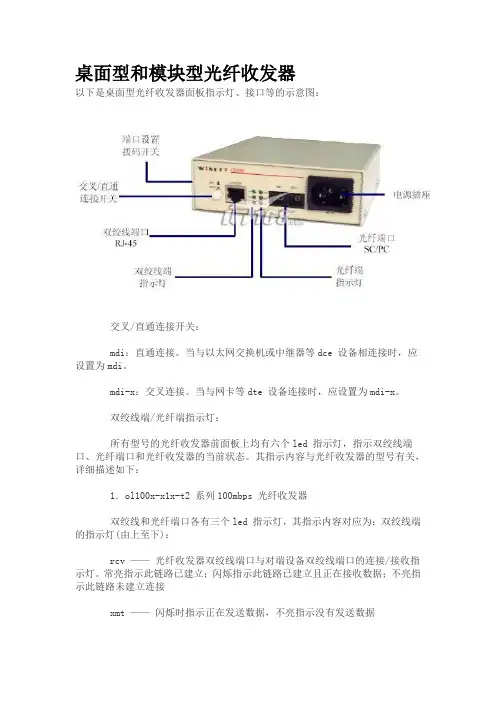

桌面型和模块型光纤收发器以下是桌面型光纤收发器面板指示灯、接口等的示意图：交叉/直通连接开关：mdi：直通连接。

当与以太网交换机或中继器等dce 设备相连接时，应设置为mdi。

mdi-x：交叉连接。

当与网卡等dte 设备连接时，应设置为mdi-x。

双绞线端/光纤端指示灯：所有型号的光纤收发器前面板上均有六个led 指示灯，指示双绞线端口、光纤端口和光纤收发器的当前状态。

其指示内容与光纤收发器的型号有关，详细描述如下：1．ol100x-x1x-t2 系列100mbps 光纤收发器双绞线和光纤端口各有三个led 指示灯，其指示内容对应为：双绞线端的指示灯(由上至下)：rcv ——光纤收发器双绞线端口与对端设备双绞线端口的连接/接收指示灯。

常亮指示此链路已建立；闪烁指示此链路已建立且正在接收数据；不亮指示此链路未建立连接xmt ——闪烁时指示正在发送数据，不亮指示没有发送数据fdx ——常亮时指示全双工方式，不亮时指示半双工方式光纤端的指示灯(由上至下)：rcv ——光纤收发器光收端口与对端设备光发端口的光纤连接/接收指示灯。

常亮指示此根光纤连接正确；闪烁指示此根光纤连接正确且正在接收数据；不亮指示此根光纤连接错误xmt ——闪烁时指示正在发送数据，不亮指示没有发送数据fdx ——常亮(光纤端的双工方式固定设置为全双工)2. ol100x-x1x-a0 系列100mbps 光纤收发器此系列光纤收发器支持“链路完整检测”功能。

其双绞线和光纤端口各有三个led 指示灯，指示内容对应为：双绞线端的指示灯(由上至下)：lnk ——链路完整指示灯。

常亮指示由“双绞线—光纤收发器—光纤对—光纤收发器—双绞线”组成的链路完整且连接正确；不亮指示连接不完整或不正确rcv ——闪烁指示正在接收数据，不亮时指示无接收活动err ——闪烁指示接收数据错误光纤端的指示灯(由上至下)：lnk ——链路完整指示灯。

常亮指示由“双绞线—光纤收发器—光纤对—光纤收发器—双绞线”组成的链路完整且连接正确；闪烁或不亮指示连接不完整或不正确rcv ——闪烁时指示正在接收数据，不亮时指示无接收活动pwr ——电源指示3. ol100x-x2x-kx 系列10/100mbps 自适应光纤收发器此系列光纤收发器支持“光纤端口远端错误指示”功能。

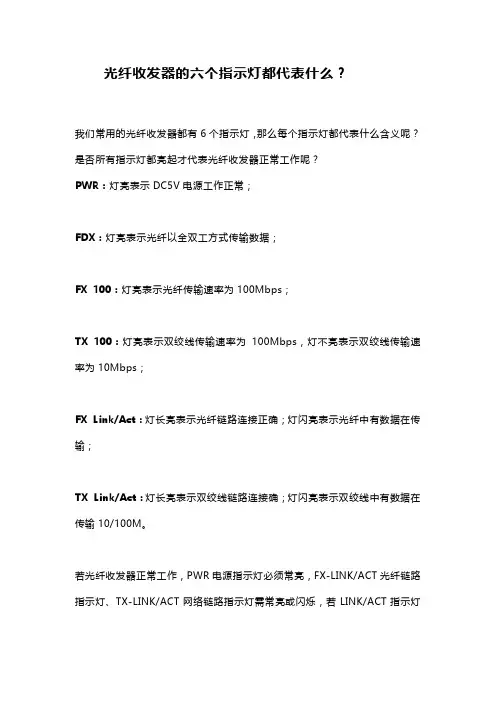

光纤收发器的六个指示灯都代表什么？我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX 100：灯亮表示光纤传输速率为100Mbps；TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。

若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

一、光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？▪A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。

▪B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。

▪C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。

▪D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

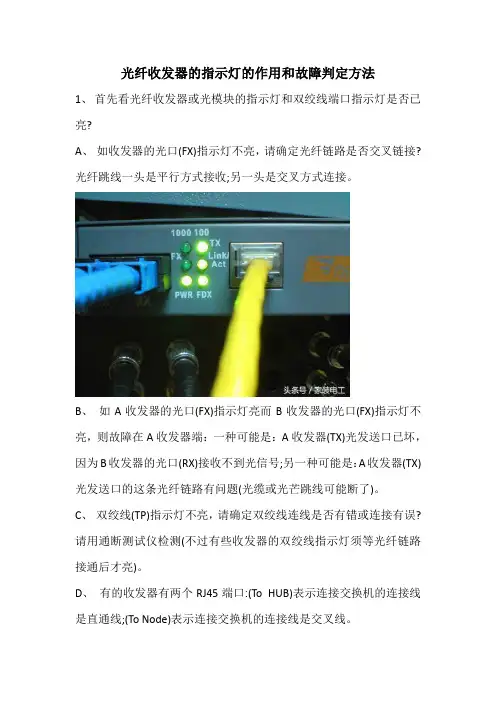

光纤收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮?A、如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接?光纤跳线一头是平行方式接收;另一头是交叉方式连接。

B、如A收发器的光口(FX)指示灯亮而B收发器的光口(FX)指示灯不亮，则故障在A收发器端：一种可能是：A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是：A收发器(TX)光发送口的这条光纤链路有问题(光缆或光芒跳线可能断了)。

C、双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误?请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

D、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

E、有的收发器侧面有MPR开关:表示连接交换机的连接线是直通方式;DTE开关：连接交换机的连接线是交叉线方式。

2、光缆、光纤跳线是否已断?A、光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光?如有可见光则表明光缆没有断。

B、光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。

3、半/全双工方式是否有误?有的收发器侧面有FDX开关：表示全双工;HDX开关：表示半双工。

4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率：多模2Km：-10db—18db之间;单模20公里：-8db—15db之间;单模60公里：-5db—12db之间;假如在光纤收发器的发光功率在：-30db—45db之间，那么可以判断这个收发器有问题。

光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB)2010-10-29 16:014.jpg (15.84 KB)2010-10-29 16:015.jpg (15.79 KB)2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2六灯说明和指示的功能指示灯灯功能POWER：亮表示光纤收发器已经通电FX LINK/ACT：亮表示光纤连接口已经连接好。

闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态1000M的一样FDX/COL：亮表示收发器处于全双工工作模式熄灭表示收发器处于半双工工作模式闪烁表示连接有冲突或者有碰撞TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M熄灭表示双绞线端口的速度为10MFX-100m 光口速率指示/100M光口速率指示，灯亮为100M速率FX-LNK 光纤连接状态指示光纤连接正常时亮,收不到光时灭，有数据收发时闪亮光纤收发器指示灯的含义：光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

光收发器的各个指示灯的作用和故障判断方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？a、如收发器的光口〔FX〕指示灯不亮，请确定光纤链路是否穿插？光纤跳线一头是平行方式连接；另一头是穿插方式连接。

b、如A收发器的光口〔FX〕指示灯亮、B收发器的光口〔FX〕指示灯不亮，那么故障在A收发器端：一种可能是：A收发器〔TX〕光发送口已坏，因为B收发器的光口〔RX〕接收不到光信号；另一种可能是：A收发器〔TX〕光发送口的这条光纤链路有问题〔光缆或光线跳线可能断了〕。

c、双绞线〔TP〕指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测〔不过有些收发器的双绞线指示灯须等光纤链路接通后才亮〕。

d、有的收发器有两个RJ45端口：〔To HUB〕表示连接交换机的连接线是直通线；〔To Node〕表示连接交换机的连接线是穿插线。

e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是穿插线方式。

2、光缆、光纤跳线是否已断？a、光缆通断检测：用激光手电、太、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光那么说明光缆没有断。

b、光纤连线通断检测：用激光手电、太等对着光纤跳线的一头照光；在另一头看是否有可见光？如有可见光那么说明光纤跳线没有断。

3、半/全双工方式是否有误？有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。

4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率：多模：-10db--18db之间；单模20公里：-8db--15db之间；单模60公里：-5db--12db之间；如果在光纤收发器的发光功率在：-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法根本是一样的，总结起来光收发器所会出现的故障如下：1．Power灯不亮电源故障2．Link灯不亮故障可能有如下情况：〔a〕检查光纤线路是否断路〔b〕检查光纤线路是否损耗过大，超过设备接收围〔c〕检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。

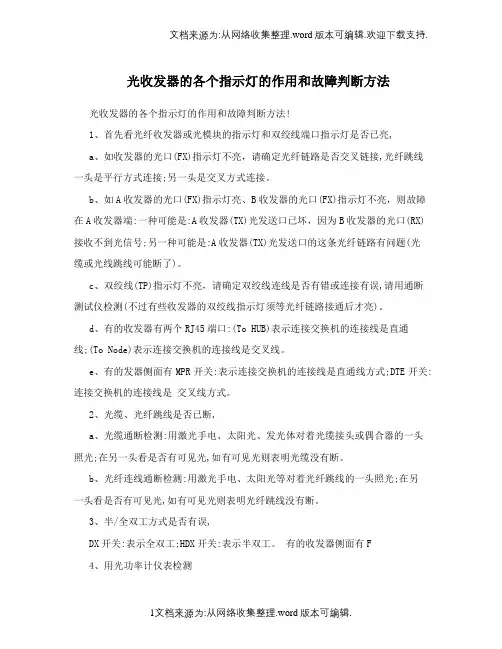

光收发器的各个指示灯的作用和故障判断方法光收发器的各个指示灯的作用和故障判断方法!1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮,a、如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接,光纤跳线一头是平行方式连接;另一头是交叉方式连接。

b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。

c、双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误,请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

d、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是交叉线方式。

2、光缆、光纤跳线是否已断,a、光缆通断检测:用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光,如有可见光则表明光缆没有断。

b、光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光,如有可见光则表明光纤跳线没有断。

3、半/全双工方式是否有误,DX开关:表示全双工;HDX开关:表示半双工。

有的收发器侧面有F4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率:多模:-10db--18db之间;单模20公里:-8db--15db之间;单模60公里:-5db--12db之间;如果在光纤收发器的发光功率在:-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下:1( Power灯不亮电源故障2( Link灯不亮故障可能有如下情况:(a) 检查光纤线路是否断路(b) 检查光纤线路是否损耗过大，超过设备接收范围(c) 检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。

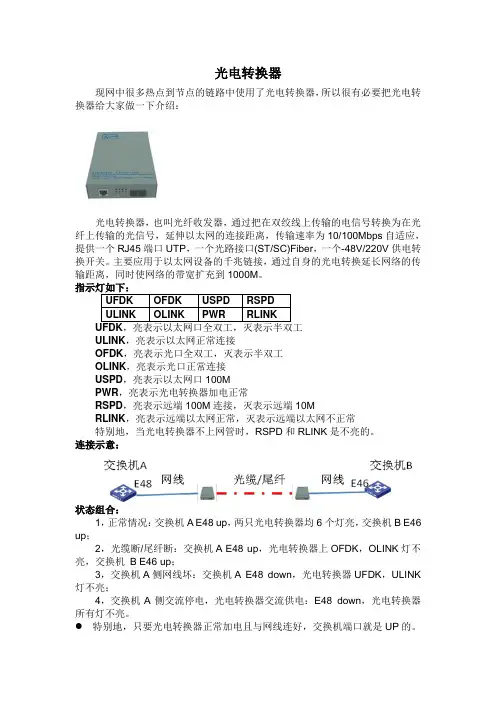

光电转换器
现网中很多热点到节点的链路中使用了光电转换器，所以很有必要把光电转换器给大家做一下介绍：
光电转换器，也叫光纤收发器，通过把在双绞线上传输的电信号转换为在光纤上传输的光信号，延伸以太网的连接距离，传输速率为10/100Mbps自适应，提供一个RJ45端口UTP，一个光路接口(ST/SC)Fiber，一个-48V/220V供电转换开关。

主要应用于以太网设备的千兆链接，通过自身的光电转换延长网络的传输距离，同时使网络的带宽扩充到1000M。

ULINK，亮表示以太网正常连接
OFDK，亮表示光口全双工，灭表示半双工
OLINK，亮表示光口正常连接
USPD，亮表示以太网口100M
PWR，亮表示光电转换器加电正常
RSPD，亮表示远端100M连接，灭表示远端10M
RLINK，亮表示远端以太网正常，灭表示远端以太网不正常
特别地，当光电转换器不上网管时，RSPD和RLINK是不亮的。

连接示意：
状态组合：
1，正常情况：交换机A E48 up，两只光电转换器均6个灯亮，交换机B E46 up；
2，光缆断/尾纤断：交换机A E48 up，光电转换器上OFDK，OLINK灯不亮，交换机B E46 up；
3，交换机A侧网线坏：交换机A E48 down，光电转换器UFDK，ULINK 灯不亮；
4，交换机A侧交流停电，光电转换器交流供电：E48 down，光电转换器所有灯不亮。

特别地，只要光电转换器正常加电且与网线连好，交换机端口就是UP的。

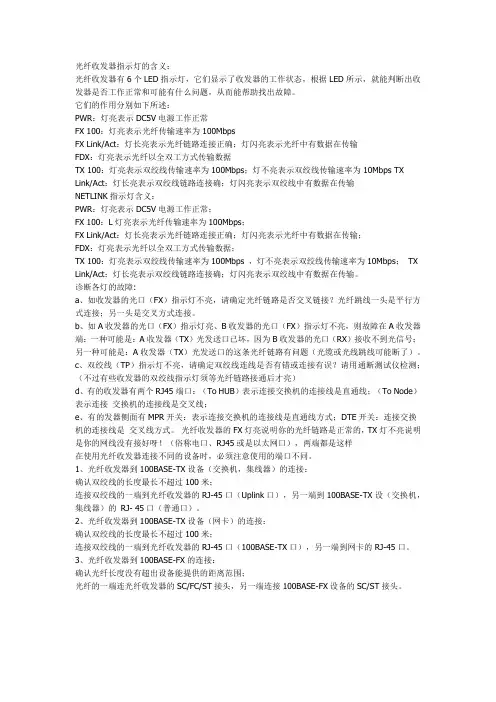

光纤收发器指示灯的含义：光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

它们的作用分别如下所述：PWR：灯亮表示DC5V电源工作正常FX 100：灯亮表示光纤传输速率为100MbpsFX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输FDX：灯亮表示光纤以全双工方式传输数据TX 100：灯亮表示双绞线传输速率为100Mbps；灯不亮表示双绞线传输速率为10Mbps TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输NETLINK指示灯含义：PWR：灯亮表示DC5V电源工作正常；FX 100：L灯亮表示光纤传输速率为100Mbps；FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；FDX：灯亮表示光纤以全双工方式传输数据；TX 100：灯亮表示双绞线传输速率为100Mbps ，灯不亮表示双绞线传输速率为10Mbps；TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输。

诊断各灯的故障:a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。

b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。

c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测；（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线；e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式。

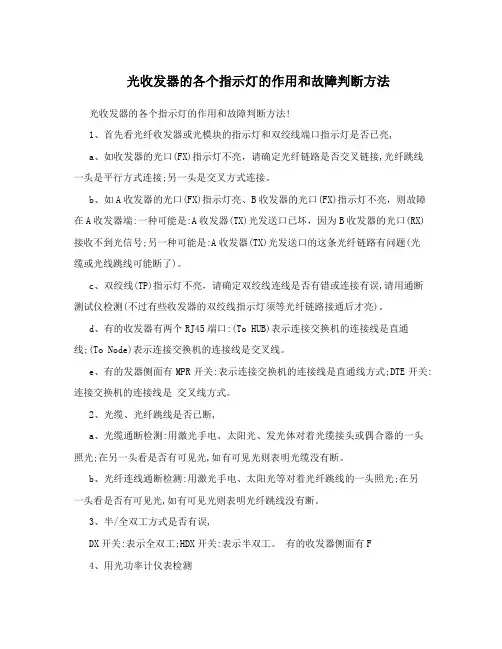

光收发器的各个指示灯的作用和故障判断方法光收发器的各个指示灯的作用和故障判断方法!1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮,a、如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接,光纤跳线一头是平行方式连接;另一头是交叉方式连接。

b、如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端:一种可能是:A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是:A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。

c、双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误,请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

d、有的收发器有两个RJ45端口:(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。

e、有的发器侧面有MPR开关:表示连接交换机的连接线是直通线方式;DTE开关:连接交换机的连接线是交叉线方式。

2、光缆、光纤跳线是否已断,a、光缆通断检测:用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光,如有可见光则表明光缆没有断。

b、光纤连线通断检测:用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光,如有可见光则表明光纤跳线没有断。

3、半/全双工方式是否有误,DX开关:表示全双工;HDX开关:表示半双工。

有的收发器侧面有F4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率:多模:-10db--18db之间;单模20公里:-8db--15db之间;单模60公里:-5db--12db之间;如果在光纤收发器的发光功率在:-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下:1( Power灯不亮电源故障2( Link灯不亮故障可能有如下情况:(a) 检查光纤线路是否断路(b) 检查光纤线路是否损耗过大，超过设备接收范围(c) 检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。

光纤收发器指示器及故障排序一、光纤收发器指示灯1、光纤收发器指示灯的含义：FX 100：灯亮表示光纤传输速率为100Mbps。

TX 100：灯亮表示双绞线传输速率为100Mbps；灯不亮表示双绞线传输速率为10Mbps。

FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输。

TX Link/Act：灯长亮表示双绞线链路连接正确；灯闪亮表示对双绞线中有数据在传输。

FDX：灯亮表示光纤以全双工方式传输数据。

PWR：灯亮表示DC5V电源工作正常。

2、靠近光纤的TX是发送和RX指光纤的接收二、诊断各灯的故障：诊断各灯的故障：a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。

b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。

c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测；（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线；e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式。

f。

光纤收发器的FX灯亮说明你的光纤链路是正常的，TX灯不亮说明是你的网线没有接好呀！（俗称电口、RJ45或是以太网口），两端都是这样,最好是查查网线或是看看距离是不是太长了，网线不要超过100米三、常见故障解答1． Power灯不亮电源故障。

2． Link灯不亮故障可能有如下情况：(a) 检查光纤线路是否断路；(b) 检查光纤线路是否损耗过大，超过设备接收范围；(c) 检查光纤接口是否连接正确，本地的TX与远方的RX连接，远方的TX 与本地的RX连接；(d) 检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。

光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）RLK常亮，光口接收链路正常；不亮，接收链路错误TLK常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误ACT闪亮，光口有数据传输RMD常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端网管；不亮，远端收发器不能远端网管FDX/COL常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞LNK/ACT常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输100M常亮，电路速率为100M；不亮，电路速率10MPWR常亮，电源工作正常，反之错误附件 - 如何获取无忧币 - 下载扣无忧币规则2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB)2010-10-29 16:014.jpg (15.84 KB)2010-10-29 16:015.jpg (15.79 KB)2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2搜索更多相关主题的帖子: 光纤收发器本帖最近评分记录Dictator 无忧币 +3 精品文章 2010-11-4 17:42看了又看热点讨论待解决问题 (经过朋友的讨论已经修改)ARP经 ...我们公司自己的项目--大型购物中 ...不同交换机不同vlan通信问题求救 ...关于路由器的问题，在线等，谢谢！上次 ...同一个LAN内两个主机的QQ通信，疑 ...电信网通双线路策略如何的设置分 ...帮忙分析一起网络速率监控案例，是 ...JUNIPER SSG5 VPN设置-我想实现： ...3/5 看了又看热点讨论待解决问题 IP地址不够用了如何扩展IP段~ ...全公司电脑都能上外网就只有网管 ...公司小机房空调~P2P一类软件可不可以防护 ...晒晒设备，猜中有奖这是电话交换机的功效？ ...不懂IP子网的划分？求教！！ ...局域网内多台电脑反复出现无法关 ...1/5 看了又看热点讨论待解决问题 1/5UID1500313 阅读权限40 性别男论坛详细资料TOP社区任务五步走赢取时尚上网本dhthongbin初级工程师帖子497 精华0 积分498 无忧币925 注册时间2008-11-5 最后登录2011-9-21发短消息家园好友当前离线个人博客沙发大中小发表于 2010-10-29 16:09 只看该作者弱电安防培训--工信部认证 | 拯救网络老克活动进行中ing.... | 出国培训拿大奖？速来AIX天工挑战赛 | 重金悬赏开发牛人、分享达人！。

终于有人能把“光纤收发器”的6个LED指示灯讲明白了，通俗易懂对光纤收发器这块了解的朋友应该知道，光纤收发器有6个LED 指示灯，它们分别显示了收发器的工作状态，根据LED所示，我们就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

那么，光纤收发器的六个指示灯分别代表什么意思，有哪些作用？今天帝特的小编就给大家详细介绍一下。

光纤收发器六个指示灯代表意思：1、PWR：灯亮表示DC5V电源工作正常。

2、FX 100：灯亮表示光纤传输速率为100Mbps。

3、FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输。

4、FDX：灯亮表示光纤以全双工方式传输数据。

5、TX 100：灯亮表示双绞线传输速率为100Mbps；灯不亮表示双绞线传输速率为10Mbps。

6、TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输。

光纤收发器六个指示灯说明和指示的功能：1、POWER：亮表示光纤收发器已经通电。

2、FX LINK/ACT：亮表示光纤连接口已经连接好；闪烁表示光纤接口有数据接收或发送。

3、FX100：亮表示收发器的光口处于100M状态1000M的一样。

4、FDX/COL：亮表示收发器处于全双工工作模式；熄灭表示收发器处于半双工工作模式；闪烁表示连接有冲突或者有碰撞。

5、TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好；闪烁表示光纤收发器上的RJ45有数据接收或发送。

6、TP100：亮表示双绞线端口的速度为100M；熄灭表示双绞线端口的速度为10M。

总结：一般情况下，6个灯会全亮，而且FA和TA闪烁频率相同时可基本表明收发器在正常工作。
