封装的工艺流程封装的工艺流程封装是电子元器件生产中非常重要的一环，它将制造好的集成电路芯片封装在外部保护壳中，以保证电路的正常运行和使用。
下面将介绍一种常用的封装工艺流程。
首先，封装工艺流程的第一步是准备工作。
准备工作包括准备所需的封装材料，如塑料壳体、封装芯片、导线等，并清洗这些材料以确保其表面清洁。
此外，还需要准备要使用的封装设备和工具。
第二步是芯片的固定。
在封装过程中，芯片需要被固定在封装壳体中。
这可以通过使用胶水或焊锡来完成。
胶水是刷在封装壳体的内部的，将芯片粘贴在指定的位置上。
而焊锡则是通过加热来使其融化，并将芯片焊接在壳体上。
第三步是连接导线。
封装工艺中的一个重要步骤是将芯片与其他电子器件连接起来。
这可以通过焊接、印刷、接插等多种方式来实现。
焊接是最常用的方式之一，它通过将导线与芯片的引脚连接，并加热使其焊接在一起。
而印刷是将导线印制在芯片表面和封装壳体内部，通过印刷设备将导线印制在指定的位置上。
接插则是将导线插入到芯片的插槽中，通过插座与芯片连接起来。
第四步是封装壳体的密封。
为了确保芯片的安全性和耐用性，封装壳体需要进行密封处理。
这可以通过使用胶水或密封胶来完成。
胶水是将封装壳体的两个半壳粘合在一起，以达到密封的目的。
而密封胶是将其涂抹在封装壳体的连接处，使其更加牢固和密封。
第五步是整体的检验和测试。
在封装工艺完成后，需要对封装好的器件进行检查和测试，以确保其质量和性能。
这可以通过视觉检查、电气测试和功能测试等方式来完成。
视觉检查可以通过直观地观察封装壳体、连接线和芯片等部分的外观，以检查是否有缺陷或损坏。
电气测试是通过测试仪器对封装好的芯片进行电气性能测试，以确保其符合规定的电参数要求。
功能测试是对封装好的芯片进行功能性能测试，以确保其正常运行和使用。
最后，是封装工艺流程的完工和包装。
当封装工艺流程完成后，封装好的器件需要经过最后的包装处理。
这可以通过将器件放入包装盒或包装袋中，然后进行标签贴附、封口等操作来完成。

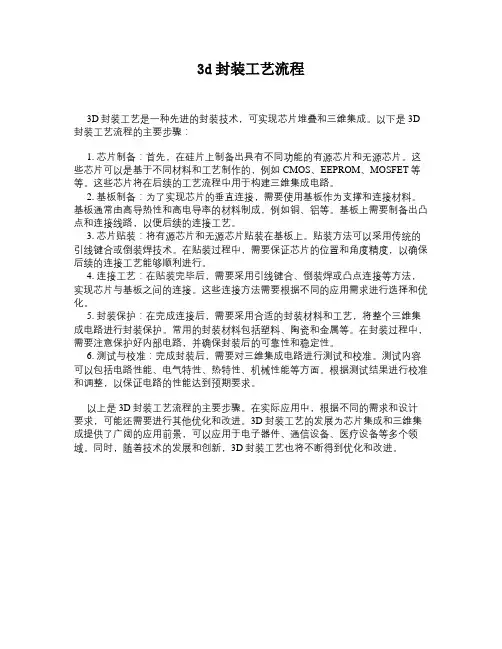

3d封装工艺流程3D封装工艺是一种先进的封装技术，可实现芯片堆叠和三维集成。
以下是3D 封装工艺流程的主要步骤：1. 芯片制备：首先，在硅片上制备出具有不同功能的有源芯片和无源芯片。
这些芯片可以是基于不同材料和工艺制作的，例如CMOS、EEPROM、MOSFET等等。
这些芯片将在后续的工艺流程中用于构建三维集成电路。
2. 基板制备：为了实现芯片的垂直连接，需要使用基板作为支撑和连接材料。
基板通常由高导热性和高电导率的材料制成，例如铜、铝等。
基板上需要制备出凸点和连接线路，以便后续的连接工艺。
3. 芯片贴装：将有源芯片和无源芯片贴装在基板上。
贴装方法可以采用传统的引线键合或倒装焊技术。
在贴装过程中，需要保证芯片的位置和角度精度，以确保后续的连接工艺能够顺利进行。
4. 连接工艺：在贴装完毕后，需要采用引线键合、倒装焊或凸点连接等方法，实现芯片与基板之间的连接。
这些连接方法需要根据不同的应用需求进行选择和优化。
5. 封装保护：在完成连接后，需要采用合适的封装材料和工艺，将整个三维集成电路进行封装保护。
常用的封装材料包括塑料、陶瓷和金属等。
在封装过程中，需要注意保护好内部电路，并确保封装后的可靠性和稳定性。
6. 测试与校准：完成封装后，需要对三维集成电路进行测试和校准。
测试内容可以包括电路性能、电气特性、热特性、机械性能等方面。
根据测试结果进行校准和调整，以保证电路的性能达到预期要求。
以上是3D封装工艺流程的主要步骤。
在实际应用中，根据不同的需求和设计要求，可能还需要进行其他优化和改进。
3D封装工艺的发展为芯片集成和三维集成提供了广阔的应用前景，可以应用于电子器件、通信设备、医疗设备等多个领域。
同时，随着技术的发展和创新，3D封装工艺也将不断得到优化和改进。
封装工艺流程范文工艺流程是指将产品从设计到制造的整个过程中所涉及到的各个环节进行规划、组织、指导、控制和完善的一种管理活动。
封装工艺流程是指对产品封装过程中所涉及到的工艺步骤进行规范和优化，以提高产品质量和生产效率。
以下是一种封装工艺流程的示例：一、材料准备：1.根据产品设计要求，准备好封装所需的各种材料，如半导体芯片、封装材料、引线等。
二、清洁处理：1.对半导体芯片进行清洁处理，以去除表面污染物，提高封装质量。
三、芯片定位与粘接：1.采用自动化设备将清洁过的芯片放置在载体上，并通过粘接方式固定。
四、线路连接：1.采用金线或铜线等导线材料进行焊接，将芯片与导线连接。
五、封装材料加工：1.将封装材料热塑或冷却，使其适应芯片和导线的形状，并提供保护和支撑。
六、封装尺寸修整：1.使用切割机械对封装材料进行修整，使其符合产品设计要求的尺寸和形状。
七、引线焊接：1.将引线与导线进行焊接，确保连接牢固和电性能良好。
八、外观检查：1.对封装产品进行外观检查，确保无表面缺陷和污染物。
九、性能测试：1.对封装产品进行电学性能测试，如电阻、电容、电感等指标的测试。
十、包装和入库：1.将封装产品进行包装，按照规范要求进行标识，并入库备用或发货。
十一、质量控制：1.建立质量控制体系，对每个环节的工艺流程进行监控和优化，确保产品质量稳定可靠。
以上所述的工艺流程只是一个示例，实际的封装工艺流程根据不同的产品和工艺要求可能会有所不同。
在封装工艺流程的设计中，需要结合具体产品的特点和要求，对每个环节进行细致的规划和调整，以确保产品符合设计要求并达到预期的性能和质量要求。
封装工艺流程的优化是一个不断完善的过程，需要持续追求技术创新和效率提升，以适应市场竞争和客户需求的变化。
