单晶制绒

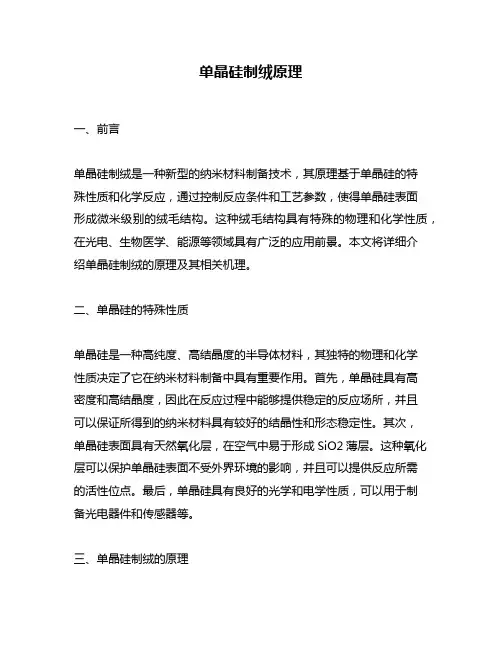

单晶硅制绒原理一、前言单晶硅制绒是一种新型的纳米材料制备技术，其原理基于单晶硅的特殊性质和化学反应，通过控制反应条件和工艺参数，使得单晶硅表面形成微米级别的绒毛结构。

这种绒毛结构具有特殊的物理和化学性质，在光电、生物医学、能源等领域具有广泛的应用前景。

本文将详细介绍单晶硅制绒的原理及其相关机理。

二、单晶硅的特殊性质单晶硅是一种高纯度、高结晶度的半导体材料，其独特的物理和化学性质决定了它在纳米材料制备中具有重要作用。

首先，单晶硅具有高密度和高结晶度，因此在反应过程中能够提供稳定的反应场所，并且可以保证所得到的纳米材料具有较好的结晶性和形态稳定性。

其次，单晶硅表面具有天然氧化层，在空气中易于形成SiO2薄层。

这种氧化层可以保护单晶硅表面不受外界环境的影响，并且可以提供反应所需的活性位点。

最后，单晶硅具有良好的光学和电学性质，可以用于制备光电器件和传感器等。

三、单晶硅制绒的原理单晶硅制绒是一种化学反应过程，其基本原理是在特定条件下，将单晶硅表面氧化层上的Si-O键断裂，然后在空气中形成Si-OH活性位点，并通过这些活性位点进行化学反应，最终形成微米级别的绒毛结构。

具体来说，单晶硅制绒可以分为以下几个步骤：1. 单晶硅表面氧化层处理首先需要对单晶硅表面进行氧化层处理。

这一步骤通常采用湿法或干法氧化方法，在高温高压下使得Si表面形成一层厚度为数纳米至数十纳米的SiO2薄层。

这种薄层可以保护单晶硅表面不受外界环境影响，并且提供反应所需的活性位点。

2. 活性位点生成在第一步处理完成后，需要将SiO2薄层上的Si-O键断裂，生成活性位点。

这一步骤通常采用酸或碱处理，使得Si-O键断裂并形成Si-OH 活性位点。

在此过程中，需要控制处理时间和处理浓度，以避免产生过多的缺陷和损伤。

3. 化学反应在活性位点生成后，需要进行化学反应。

这一步骤通常采用氧化、还原、加热等方法，在空气中形成Si-O-Si键，并通过这些键进行化学反应。

单晶制绒工艺培训一、单晶制绒工艺概述单晶制绒是一种特殊的面料处理工艺，它通过将细密的绒毛布料置于高温条件下，使得布料表面的绒毛呈现出一种晶莹剔透的效果。

单晶制绒面料具有柔软、透亮、富有弹性的特点，因此在服装、家居用品和汽车内饰中得到广泛应用。

单晶制绒工艺的关键在于控制温度和时间，以及对化学品的使用和织造技术的熟练掌握。

二、单晶制绒工艺培训内容1. 基础知识学习单晶制绒工艺培训的第一步是学习基础知识。

这包括单晶制绒的原理、工艺流程、设备使用、危险品处理等方面的内容。

学员需要掌握单晶制绒工艺的基本原理和步骤，了解设备的使用和维护方法，同时还需要了解危险品的处理和安全防护知识。

2. 设备操作培训单晶制绒工艺的设备操作对于学员来说是至关重要的。

培训学员需要熟悉单晶制绒设备的操作方法，掌握设备的运转原理和操作流程，熟练掌握设备的日常使用和维护。

此外，还需要学习如何解决设备故障和应对突发情况。

3. 工艺技术培训单晶制绒工艺技术对于学员来说是培训的重点。

学员需要学习如何控制温度和时间，以及使用化学品的方法和注意事项。

同时，还需要掌握单晶制绒的织造技术，包括面料的选材、织造工艺和后处理工艺等方面的知识。

4. 实操实训除了理论学习和设备操作外，学员还需要进行实操实训。

这需要在专业的工厂或实验室中进行，学员需要按照实际工艺流程进行练习，并在老师的指导下逐步提高自己的实际操作水平。

5. 安全知识培训单晶制绒工艺是一种高温高压的工艺，因此安全问题也是培训的重点。

学员需要学习化学品的危害性及其使用方法，熟悉急救知识和安全防护措施，以确保自己和他人的安全。

三、培训机构选择想要进行单晶制绒工艺培训，首先就需要选择一所专业的培训机构。

在选择培训机构时，应该综合考虑以下因素：1. 机构资质：培训机构的资质是参加培训的首要条件，一般来说，国家认可的职业培训机构和专业的织造学校是比较好的选择。

2. 师资力量：培训机构的师资力量决定着培训的质量，应该选择有丰富实践经验和教学经验的老师来进行培训。

单晶制绒(各向异性腐蚀)硅的各向异性腐蚀是指对硅的不同晶面具用不同的腐蚀速率.各向异性腐蚀剂一般分为两类:一类是有机腐蚀剂,包括EPW和联胺等,另一类无机腐蚀剂,包括无机碱性腐蚀剂,如KOH NaOH LiOH等,我们单晶制绒腐蚀剂用的是无机碱性腐蚀剂.在腐蚀液浓度一致的前提下, 改变腐蚀液的温度, 各晶面的腐蚀速率随温度的变化示于图5单晶制绒溶液通常用低浓度（0.5.—1.5wt%）的氢氧化钠混合（5---10vol%）的异丙醇（或乙醇）配制成，在75---80℃温度范围内对（100）晶向的硅片表面进行各向异性腐蚀，便可以得到由（111）面包围形成的角锥体分布在表面上构成的绒面。

我们将<100>晶向上腐蚀速率与<111>晶向上腐蚀速率比值定义为各向异性因子AF.当AF=1时,腐蚀硅片可以得到平坦的表面.当制绒液在<100>方向上具有相对高的腐蚀速率(0.6um/min)和AF=10的各向异性系数时在硅片表面上得到最高的角锥体密度,能够腐蚀出高质量绒面.腐蚀碱溶液的浓度,温度对AF有显著影响.一般来说,低浓度的碱溶液和较低的温度具有较高的AF值;反之,高浓度的碱溶液和较高溶液温度则对应低的AF数值.因此,前者用于制绒工艺,后者用于抛光工艺,在实验和生产实践中发现,制绒溶液配制好后,初次使用时AF不高,并且锥体的覆盖率也不高.使用若干次以后,AF值和绒面覆盖率逐渐提高并趋进最大值.再继续使用若干次后,AF值和绒面覆盖率逐渐降低,直到溶液失效不能使用,这时候就要重新配制溶液了.硅在碱溶液中的腐蚀现象，可以用电化学腐蚀的微电池理论进行解释.阳极处Si+6O HˉSiO3-2+3H2O +4e阴极处2H+ +2e H2↑总的反应式Si +2NaOH +H2O Na2SiO3+ 2H2↑NaOH的作用Si在NaOH腐蚀液中反应过程，首先由水分子分解出氢氧根离子, 氢氧根离子与表面原子未配对的电子结合形成Si—O键, 然后打断表面原子与其它硅原子连接的共价键,最后生成Si(OH )4. 我们以(100) 面的原子为例, 其反应过程可表示为:在第二步反应中, 由于硅表面存在成键的OH 基团,使硅表面原子的背键强度降低,Si(OH )2 团中的Si—Si 背键被打开, 形成了带正电荷的氢氧化硅复合物:氢氧化硅复合物进一步与两个OH- 反应产生原硅酸:从以上反应过程可以看出, 在硅表面的原子被“移去”的过程中.除去硅原子未受腐蚀的起始态和被腐蚀反应为原硅酸的最终态之外, 还有若干个中间状态, 从微观角度来说, 各中间状态反映出腐蚀的微观过程, 可用来说明腐蚀的机制. 我们认为, 处在不同晶面的硅原子的腐蚀速率之所以不同, 一方面是与被反应原子所处的初始状态有关, 另一方面也与反应过程中存在的各个中间状态有关.硅(100) 晶面原子在NaOH 腐蚀过程中出现的状态示意图(图1)首先, 我们根据反应的过程看图1 中八种微观状态之间的转换.相应于图1 中八种不同的状态, 就反应中各个状态之间可能的转换示于图2 中. 其中, 有的状态在反应条件不确定的情况下, 受各种因素的影响, 有可能有多种形式状态的转化.硅(100) 晶面原子在腐蚀过程中各微观状态之间转化关系(图2)IPA的作用IPA 1)增加硅片表面的可湿润性2)碱溶液对硅片的腐蚀速率随着IPA浓度的增加而降低3)适当浓度发IPA在溶液中起到消泡的作用我可以从碱腐蚀硅的化学原理可知,伴随腐蚀的进行,硅表面有气泡产生,气泡的尺寸与溶液的粘度,溶液的表面张力有关,气泡的大小和在硅片表面的附着时间,的表面反应的进行乃至腐蚀形成的表面形貌有直接音响.谈到气泡的大小我们就必须谈到接触角(润湿角)接触角定义为液—固—气界面相交点,液—气界面的切线与液—固界面切线的夹角.CosØ =(δg-s –δl-s)/δg-l图.液体与固体表面的接触角定温定压平衡时液体在固体表面的接触角决定于固—气相、固—液相和液—气相三个界面张力的大小关系。

单晶硅制绒原理介绍单晶硅制绒是一种常用的制备技术，用于制备具有高质量表面的材料。

本文将详细介绍单晶硅制绒的原理及其相关的工艺流程和应用。

原理单晶硅制绒是通过晶体生长技术在硅基底上制备一层高质量的薄膜。

其原理主要包括以下几个方面：1.晶体生长：在制备单晶硅制绒时，首先需要选择适合的基底材料，通常选择硅基底。

然后，在基底上进行晶体生长，通常采用化学气相沉积（CVD）技术。

CVD技术通过将气相材料在高温条件下加热，使其分解并在基底上生成薄膜。

2.控制晶体方位：在单晶硅制绒中，晶体方位的控制是非常重要的。

晶体的方位决定了其物理和化学性质。

为了控制晶体方位，可以通过在基底上引入一层缓冲层，促使晶体在特定方位生长。

3.制备薄膜：通过晶体生长技术，可以在基底上制备一层薄膜。

这层薄膜通常具有高度的结晶度和平整度，能够提供良好的表面质量和机械性能。

工艺流程单晶硅制绒的工艺流程通常包括以下几个步骤：1.基底准备：选择适合的基底材料，并进行表面处理。

通常，基底会经过清洗、打磨和去除氧化层等工艺步骤，以保证基底的纯净性和平整度。

2.缓冲层生长：为了控制晶体的方位，常常需要生长一层缓冲层。

这层缓冲层通常由非晶态或微晶态硅材料组成，可以通过物理气相沉积（PVD）或化学气相沉积（CVD）等技术实现。

3.单晶硅生长：在缓冲层的基础上，进行单晶硅的生长。

通常，采用低温等离子体增强化学气相沉积（PECVD）或金属有机化学气相沉积（MOCVD）等技术进行生长。

这些技术可以提供较高的晶体质量和较高的生长速度。

4.表面处理：在单晶硅制绒后，通常需要进行一些表面处理，以提高薄膜的质量。

常用的表面处理方法包括化学机械抛光（CMP）、湿法腐蚀和离子注入等。

应用单晶硅制绒广泛应用于半导体器件、太阳能电池、显示器件等领域。

其应用主要包括以下几个方面：1.半导体器件：单晶硅制绒在半导体器件制造中起到重要作用。

通过控制晶体的方位和表面质量，可以提高器件的性能和可靠性。

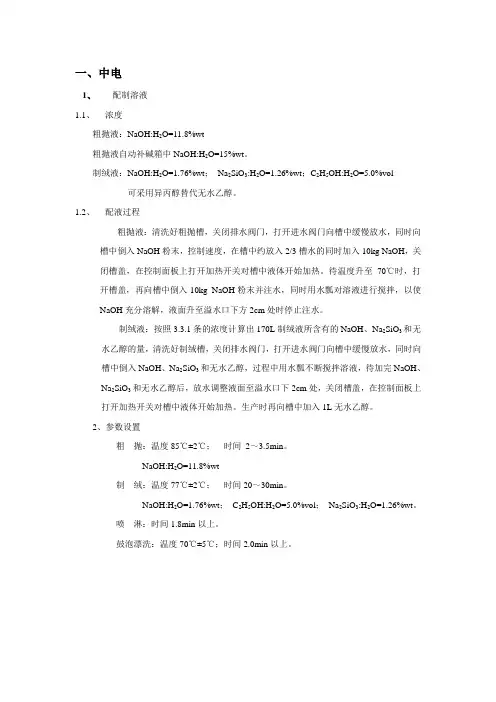

一、中电1、配制溶液1.1、浓度粗抛液：NaOH:H2O=11.8%wt粗抛液自动补碱箱中NaOH:H2O=15%wt。

制绒液：NaOH:H2O=1.76%wt；Na2SiO3:H2O=1.26%wt；C2H5OH:H2O=5.0%vol 可采用异丙醇替代无水乙醇。

1.2、配液过程粗抛液：清洗好粗抛槽，关闭排水阀门，打开进水阀门向槽中缓慢放水，同时向槽中倒入NaOH粉末，控制速度，在槽中约放入2/3槽水的同时加入10kg NaOH，关闭槽盖，在控制面板上打开加热开关对槽中液体开始加热。

待温度升至70℃时，打开槽盖，再向槽中倒入10kg NaOH粉末并注水，同时用水瓢对溶液进行搅拌，以使NaOH充分溶解，液面升至溢水口下方2cm处时停止注水。

制绒液：按照3.3.1条的浓度计算出170L制绒液所含有的NaOH、Na2SiO3和无水乙醇的量，清洗好制绒槽，关闭排水阀门，打开进水阀门向槽中缓慢放水，同时向槽中倒入NaOH、Na2SiO3和无水乙醇，过程中用水瓢不断搅拌溶液，待加完NaOH、Na2SiO3和无水乙醇后，放水调整液面至溢水口下2cm处，关闭槽盖，在控制面板上打开加热开关对槽中液体开始加热。

生产时再向槽中加入1L无水乙醇。

2、参数设置粗抛：温度85℃±2℃；时间2～3.5min。

NaOH:H2O=11.8%wt制绒：温度77℃±2℃；时间20～30min。

NaOH:H2O=1.76%wt；C2H5OH:H2O=5.0%vol；Na2SiO3:H2O=1.26%wt。

喷淋：时间1.8min以上。

鼓泡漂洗：温度70℃±5℃；时间2.0min以上。

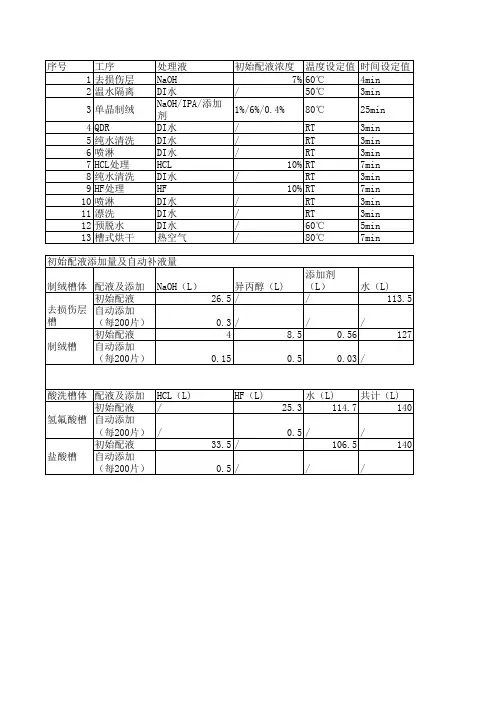

二、百事得11、配置溶液1.1、溶液浓度去损伤层液：NaOH：H2O=20%wt制绒液：NaOH：H2O=1.43%wt (CH3)2CHOH：H2O=5%vol Na2SiO3:H2O=0.7%wt 2、参数设置三、百事得21、配置溶液预清洗：清洗剂：H2O=1%vol制绒液：NaOH：H2O=1.5%wt 异丙醇：H2O=5%vol Na2SiO3:H2O=1%wt 补液：批量生产，异丙醇每30min补液1.2L，氢氧化钠每批补充300g，并适量补水。

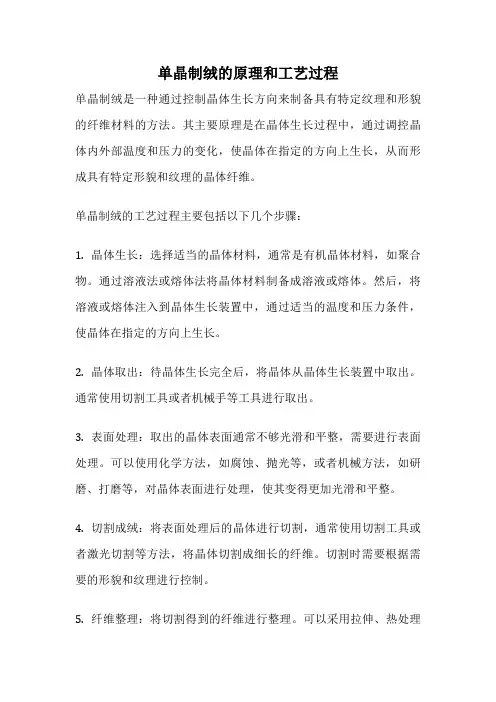

单晶制绒的原理和工艺过程单晶制绒是一种通过控制晶体生长方向来制备具有特定纹理和形貌的纤维材料的方法。

其主要原理是在晶体生长过程中，通过调控晶体内外部温度和压力的变化，使晶体在指定的方向上生长，从而形成具有特定形貌和纹理的晶体纤维。

单晶制绒的工艺过程主要包括以下几个步骤：1. 晶体生长：选择适当的晶体材料，通常是有机晶体材料，如聚合物。

通过溶液法或熔体法将晶体材料制备成溶液或熔体。

然后，将溶液或熔体注入到晶体生长装置中，通过适当的温度和压力条件，使晶体在指定的方向上生长。

2. 晶体取出：待晶体生长完全后，将晶体从晶体生长装置中取出。

通常使用切割工具或者机械手等工具进行取出。

3. 表面处理：取出的晶体表面通常不够光滑和平整，需要进行表面处理。

可以使用化学方法，如腐蚀、抛光等，或者机械方法，如研磨、打磨等，对晶体表面进行处理，使其变得更加光滑和平整。

4. 切割成绒：将表面处理后的晶体进行切割，通常使用切割工具或者激光切割等方法，将晶体切割成细长的纤维。

切割时需要根据需要的形貌和纹理进行控制。

5. 纤维整理：将切割得到的纤维进行整理。

可以采用拉伸、热处理等方法，对纤维进行形状调整和定型，使其达到所需的形貌和纹理。

6. 表面处理：在纤维整理后，对纤维表面进行进一步的处理。

可以采用涂覆、染色、涂层等方法，对纤维表面进行改性或者增加特定的功能。

7. 检测和质量控制：对制备得到的单晶制绒进行检测和质量控制。

可以采用显微镜、扫描电子显微镜等方法，对纤维的形貌和纹理进行观察和分析，确保纤维的质量和性能符合要求。

通过以上的工艺过程，可以制备出具有特定形貌和纹理的单晶制绒。

这种纤维材料具有独特的性能和应用潜力，在纺织、光学、电子等领域有着广泛的应用。

制作单晶体硅制绒工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!单晶体硅制绒工艺是太阳能电池板生产过程中的重要环节，其目的是通过改变硅片的表面结构，增加光的反射和散射，从而提高太阳能电池的光吸收效率。

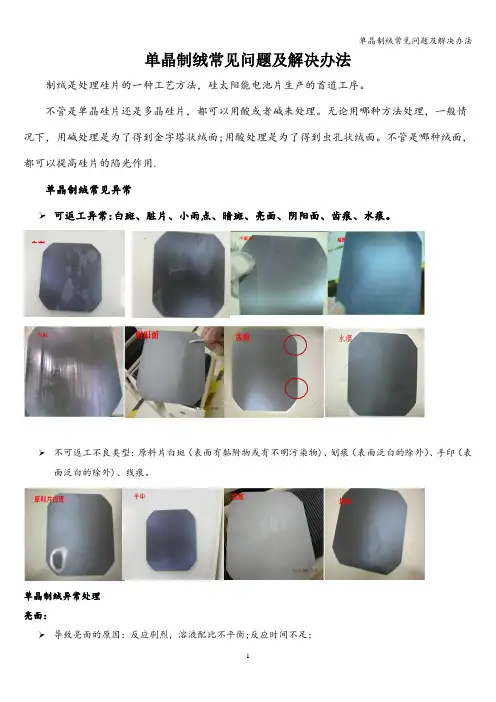

单晶制绒常见问题及解决办法
制绒是处理硅片的一种工艺方法，硅太阳能电池片生产的首道工序。

不管是单晶硅片还是多晶硅片，都可以用酸或者碱来处理。

无论用哪种方法处理，一般情况下，用碱处理是为了得到金字塔状绒面;用酸处理是为了得到虫孔状绒面。

不管是哪种绒面，都可以提高硅片的陷光作用.
单晶制绒常见异常
➢可返工异常:白斑、脏片、小雨点、暗斑、亮面、阴阳面、齿痕、水痕。

白斑脏
➢不可返工不良类型：原料片白斑（表面有黏附物或有不明污染物)、划痕（表面泛白的除外）、手印（表面泛白的除外)、线痕。

单晶制绒异常处理
亮面：
➢导致亮面的原因：反应剧烈，溶液配比不平衡;反应时间不足；
➢处理方法:依亮面程度及硅片减重情况，决定是否须补加酒精.
发白：
➢导致发白的原因：制绒不充分;
➢处理方法：依硅片发白程度，决定是否须补加NaOH.
雨点：
➢导致雨点的原因：溶液表面张力过大制绒过程中产生的气泡脱离困难；
➢处理方法：依情况补加适当酒精，以降低其溶液表面张力。

白点：
➢导致发白的原因：溶液不匀；
➢处理方法：进药后搅拌溶液.
齿痕
➢导致发白的原因:药量配比不足以消除齿痕；
➢处理方式：调整药量,适当多增加10~20gNaOH。

单晶制绒的原理和工艺过程概述及解释说明1. 引言1.1 概述本篇长文将详细介绍单晶制绒的原理和工艺过程。

单晶制绒是一种特殊的纺织工艺，通过控制温度、湿度和工艺参数，使原材料在特定条件下形成具有绒毛状结构的单晶体。

这种绒毛状结构赋予了纺织品出色的柔软度、保暖性和舒适感，因此在许多领域都有广泛的应用。

1.2 文章结构本文共分为五个部分：引言、单晶制绒的原理、单晶制绒的工艺过程概述、单晶制绒工艺参数与影响因素解析以及结论与展望。

其中，引言部分将对整篇文章进行概述，并介绍文章各部分的内容安排。

1.3 目的本文的目的是全面阐述单晶制绒的原理和工艺过程，并深入解析其相关参数与影响因素。

通过对单晶制绒技术进行系统地介绍和分析，希望能够增进读者对于该领域的了解，并为相关研究和应用提供参考。

同时，展望未来发展方向，探讨进一步完善和创新单晶制绒技术的可能性。

以上是文章“1. 引言”部分的内容介绍，请注意排版及格式要求。

2. 单晶制绒的原理2.1 定义和背景在纺织工业中，单晶制绒是一种通过特殊的工艺将连续纤维变成短纤维的方法。

这种处理过程可以改善纤维的柔软性、手感和外观，使其更适用于面料和其他纺织品的生产。

2.2 单晶制绒的基本原理单晶制绒的基本原理是通过切割连续纤维，将其变成相对较短的纤维。

这一过程可分为以下几个步骤：首先，连续纤维被收集并固定在一个平面上，可以是横向或纵向排列。

然后，利用切割工具（如刀片）进行切割。

刀片以高速运动，并在与连续纤维接触时进行切割操作。

这一过程中需要注意控制刀片与连续纤维之间的力度和速度，以确保切割效果准确且均匀。

通过这种方式，连续纤维被分为较短长度，并称为单晶。

单晶具有比原始连续纤维更好的柔软性和弯曲性，因此可以更好地适用于纺织品的生产过程。

2.3 单晶制绒的应用领域单晶制绒技术在纺织工业中有广泛的应用。

它通常用于生产高品质的面料和服装，以及家具、床上用品等其他纺织品。

单晶制绒可提高产品的柔软度、舒适度和美观度，并增加其附加值。
