cad如何打印成eps文件格式
cad如何打印成eps文件格式的方法：
打开cad，“文件—绘图仪管理器”。
点击“添加绘图仪向导”
3弹出“添加绘图仪”对话框中点击“下一步”
选择“我的电脑”，点击“下一步”
在“绘图仪型号”中，生产商选择”adobe" 型号选择“post level 1”
在“输入pcp或pc2”中，点击“下一步”
在“端口”中，勾选“打印到文件”，点击“下一步”
在“绘图仪名称”中输入名称看，点击“下一步”
点击“完成”，画图仪添加完成
开始打印，“文件—打印”。
(注：快捷键ctrl+p)
在弹出“打印”对话框中，选择自己添加的绘图仪，选择“图纸大小”
“打印预览”中选择“窗口”，框选自己想要打印的范围，勾选“居中打印”
点击“确定”，在弹出对话框中点击“保存”，eps文件就保存完成。
一、添加eps绘图仪
1.在CAD中，单击文件选项：出现下列选项：
2.点击绘图仪管理器：
出现如下界面：
3.单击添加绘图仪向导：出现如下界面：
给这个绘图仪起个名称
这样就添加好了eps绘图仪。
二、从CAD中导出eps格式的线型
在CAD中点击打印，出现如下界面：
在名称栏中，选择刚刚起好名称的绘图仪。
（以ztt为例）
选择图纸尺寸，图纸尺寸越大，打印出的线型越清晰；同时文件也更大。
所有打印设置都设置好后，单击确定。
出现如下界面：
选择好保存路径和文件名称，保存即可。
三、用PS导出jpg格式图片。
找到eps格式的文件，如下所示：
在PS中打开
（如果是高版本的PS会出现如下选项，低版本的忽略此步骤。
分辨率要为：300，分辨率低，图片不够清晰。
）
然后会出现如下界面：
图层1就是CAD导出的线型的图层。
单击右下角红色方框中的新建图层，出现如下界面：
图层2就是一个新的图层，将图层2拖到图层1的下面，如下所示：
鼠标单击图层2，将前景色设置为白色，用油漆桶工具将图层2填充白色。
如下所示：
这样就OK啦！
然后单击文件—另存为—保存即可！。

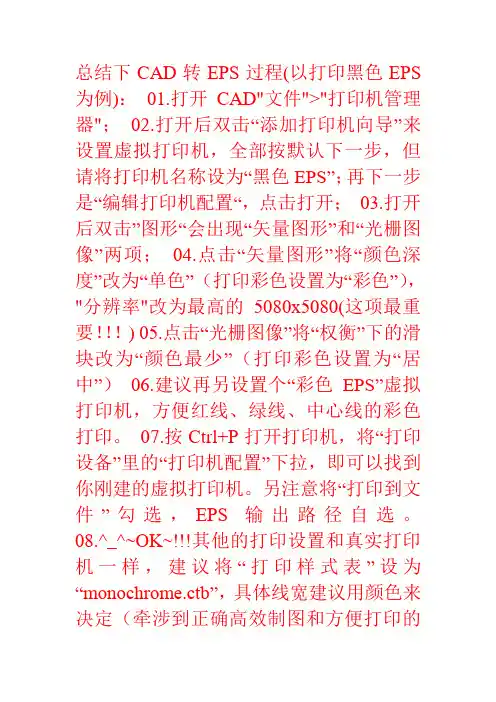

总结下CAD转EPS过程(以打印黑色EPS 为例)：01.打开CAD"文件">"打印机管理器"；02.打开后双击“添加打印机向导”来设置虚拟打印机，全部按默认下一步，但请将打印机名称设为“黑色EPS”；再下一步是“编辑打印机配置“，点击打开；03.打开后双击”图形“会出现“矢量图形”和“光栅图像”两项；04.点击“矢量图形”将“颜色深度”改为“单色”（打印彩色设置为“彩色”），"分辨率"改为最高的5080x5080(这项最重要！！！) 05.点击“光栅图像”将“权衡”下的滑块改为“颜色最少”（打印彩色设置为“居中”）06.建议再另设置个“彩色EPS”虚拟打印机，方便红线、绿线、中心线的彩色打印。
07.按Ctrl+P打开打印机，将“打印设备”里的“打印机配置”下拉，即可以找到你刚建的虚拟打印机。
另注意将“打印到文件”勾选，EPS输出路径自选。
08.^_^~OK~!!!其他的打印设置和真实打印机一样，建议将“打印样式表”设为“monochrome.ctb”，具体线宽建议用颜色来决定（牵涉到正确高效制图和方便打印的
问题了···-_-）。
CAD图形怎样导出矢量图格式
矢量图格式是不容易被虚化的，所以很多软件中导出来都希望是矢量图。
那么大家知道CAD图形怎样导出矢量图格式的吗?下面是店铺整理的一些关于CAD图形怎样导出矢量图格式，供您参阅。
CAD图形导出矢量图格式的方法
步骤1：从绘图仪管理器添加绘图仪
打开CAD菜单的文件中“绘图仪管理器”，双击“绘图仪向导”，并下一步。
在“添加绘图仪—开始”中，选择”我的电脑“。
下一步
“绘图仪型号”中的“生产商”选“Adobe”“型号”选“PostScript Level 2”，连续两次”下一步“。
在”端口“中选取”打印到文件“，下一步，
给绘图仪添加一个容易辨别的名称，并下一步，完成
步骤2：从CAD打印出EPS文件
如上设置后，在要输出文件的界面”Ctrl+P“打开”打印“并在“打印/绘图仪”中添加上方设置的绘图仪，并在“打印范围”中选取“窗口”，框选需要输出的图像区域，完成，输出到指定文件夹步骤3：通过CorelDRAW X4导出EMF矢量图
打开CorelDRAW X4，打开已保存的 EPS 文件，在文件类型中选择“曲线”，确定
"打开"中选择“导出到office”
图形最佳适合中选“编辑”，确定后，便保存为可导入word的EMF矢量图。
DWG格式文件输出成EPS格式
一、选择“工具”下拉菜单中的“选项”菜单项；
二、在弹出的配置面板中选择“打印”选项卡；
三、在“新图形的默认打印设置”栏目中点击“添加或者配置打印机”按钮；
四、在弹出的窗口中双击“Add-A-Plotter向导”图标；
五、弹出一个“添加打印机—简介”对话框，点击“下一步”按钮；
六、在弹出的“添加打印机—开始”对话框上点选“我的电脑”选项，点击“下一步”按钮；
七、在弹出的“添加打印机—打印机型号”对话框的“生产商”列表中选择“Adobe”选项，在其后的“相好”列表中选择一个Postscri pt 驱动程序（一般我的经验是选择“PostSCript Level 2”，因为我使用ADT3.3+Photoshop 7.01。
其他的软件如何配置请根据实际情况多试验几次），然后点击下一步按钮；
八、当弹出“添加打印机—输入PCP或PC2”对话框时，请直接点击“下一步”按钮；
九、在弹出的“添加打印机—端口”对话框上面一行三个选项中选中“打印到文件”选项，点击“下一步按钮；
十、在“添加打印机—打印机名称”对话框的“打印机名称”编辑栏中输入你喜欢的打印机名称，或者直接使用缺省名称，点击“下一步”，再点击“完成”。
