港口规划与布置-第5章水域及外堤布置

港口规划与布置课程教学大纲课程代码：69120402课程中文名称：港口规划与布置课程英文名称：Port Planning and Layout学分：2.5 周学时：2.5-0.0面向对象：预修要求：水力学、土力学、工程地质，如有可能宜先学完海岸动力学、工程水文学、河流动力学。

一、课程介绍（一）中文简介《港口规划与布置》课程是港口、航道与海岸工程专业的一门主要专业课，课程主要讲授港口的组成、港口码头陆域、水域的布置及尺度的确定，港口防波堤布置原则、港口总体规划与布置的原则等内容。

通过本门课程的学习，了解港口生产营运知识，初步掌握港口规划与布置的基本原理、原则，初步具有港口总体布置及投资效益分析的能力，为后续从事港航专业课的学习和从事港口规划与总体布置设计工作奠定基础。

（二）英文简介The course "Port Planning and Layout" is one of the most important basic undergraduate courses in Harbour, Coastal and Offshore Engineering. The course mainly introduces the principle of the planning and layout of port, including the functions of port and its components, the terminal and layout of quayside and landside facilities, the layout principle of the breakwater, the port developing planning and environment assessment and protection, etc. After taking this course, the basic theoretical principles and method for the planning and layout of port will be well understand.二、教学目标(一)学习目标掌握港口的组成、港口吞吐量预测的方法、港口规模及尺度的确定、港口水域及陆域布置、港口防波堤布置原则、港口可行性研究方法、港口投资估算及经济评价等内容，了解内河港口的布置特点。

《港口规划与布置》教学大纲
课程编号：030186 学分：3 总学时：51
大纲执笔人：郑永来大纲审核人：刘曙光
一、课程的性质与目的
本课程是港口航道与海岸工程专业的一门必修课，属专业课。

本课程的目的是使学生掌握港口规划与布置所涉及的港口营运、港口规划调查及分析、码头及水域布置、陆域设施、港口发展规划、港口环境评估与环境保护等方面知识。

二、课程基本要求
（一）熟练掌握港口及港口规划与布置的基本知识、基本原理和发展特征；
（二）了解中国和世界港口分布及营运大致情况
三、课程基本内容
第—章绪论
第二章港口营运与船舶
第三章港口规划调查及分析
第四章码头及码头平面设计
第五章水域及外堤布置
第六章港口陆域设施
第七章港口发展规划
第八章港口环境评估与环境保护
第九章河港特点
四、实验或上机内容
无
五、前修课程要求
1.河流动力学；
2.海岸动力学；
3.工程水文学
七、教材与参考书
《港口规划与布置》，洪承礼主编，人民交通出版社（第二版），1999年10月。

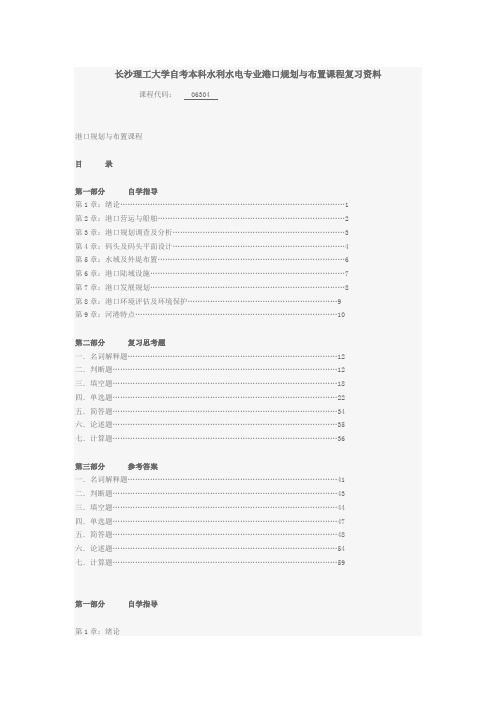

长沙理工大学自考本科水利水电专业港口规划与布置课程复习资料课程代码：06304港口规划与布置课程目录第一部分自学指导第1章：绪论 (1)第2章：港口营运与船舶 (2)第3章：港口规划调查及分析 (3)第4章：码头及码头平面设计 (4)第5章：水域及外堤布置 (6)第6章：港口陆域设施 (7)第7章：港口发展规划 (8)第8章：港口环境评估及环境保护 (9)第9章：河港特点 (10)第二部分复习思考题一．名词解释题 (12)二．判断题 (12)三．填空题 (18)四．单选题 (22)五．简答题 (34)六．论述题 (35)七．计算题 (36)第三部分参考答案一．名词解释题 (41)二．判断题 (43)三．填空题 (44)四．单选题 (47)五．简答题 (48)六．论述题 (54)七．计算题 (59)第一部分自学指导第1章：绪论一．主要内容1．运输系统和国际贸易的重要组成部分——港口（1）现代交通运输系统（2）港口的功能2．港及港的组成（1）港口组成（2）港口概念（3）港口五大作业系统3．港口分类（1）港口分类二．重点1．运输系统和国际贸易的重要组成部分——港口（1）现代交通运输系统2．港及港的组成（1）港口组成（2）港口概念（3）港口五大作业系统3．港口分类（1）港口分类三．难点1．判断实际港口所属类型；2．理解港口五大作业系统内容。

第2章：港口营运与船舶一．主要内容1．货物及其在港内的作业方式（1）货种与装运方式（2）港口统计货物品种分类（3）货物在港内作业方式2．港口腹地、港口吞吐量（1）港口腹地（2）港口吞吐量、通过能力（3）吞吐量调查、预测3．船舶（1）概述（2）船舶尺度（3）船舶吨位（4）集装箱船（5）杂货船、散货船、油船（6）船舶营运4．设计船型、船舶尺度参考数据（1）设计船型分类二．重点1．货物及其在港内的作业方式（1）货种分类（2）货物在港内作业方式2．港口腹地、港口吞吐量（1）港口腹地概念、划分和分类（2）吞吐量、自然吨和通过能力的概念（3）吞吐量预测方法3．船舶（1）船舶尺度（2）船舶吨位及各种吨位关系（3）各种船型特点（4）船舶营运方式4．设计船型、船舶尺度参考数据（1）设计船型分类三．难点1．应用港内作业方式判断操作过程；2．应用实例计算港口腹地；3. 区别港口吞吐量和通过能力。

水路运输包括内河运输、沿海运输、近洋运输和远洋运输，具有点多、面广、线长的特点。

港口由港口水域、码头岸线和港口陆域组成。

港口水域包括锚地、航道、回旋水域和，码头前水域等港口陆域包括装卸作业地带、辅助作业地带和预留发展用地港口的生产作业系统由船舶航行作业系统、装卸作业系统、存储、分运系统、集疏运及配套系统、信息与商务系统构成港口按功能与用途分，有商港、工业港、渔港、军港、游艇港、避风港等；按地理位置分，有海港、河口港、河港和运河港等。

从运输、存储条件和装卸工艺的角度考虑，经由港口运输的货物可分为件杂货、干散货、液体货以及适箱货。

港口通过能力可分为设计通过能力和营运通过能力。

港口吞吐量预测内容包括港口吞吐总量预测、主要货类吞吐量预测、分港区吞吐量预测、港区集疏运量预测等。

船舶主尺度是表示船体外形大小的主要尺度，通常包括船长、船宽、型深、吃水和干舷。

船舶吨位是船舶大小的计量单位，表明船舶大小与运输能力，按用途可分为重量吨位和容积吨位两种。

货物在港口的换装有两种形式：直接换装和间接换装。

直接换装是指货物从一种运输工具直接换装到另一种运输工具；间接换装是指货物经过港口仓库或堆场存储之后再换装至其他运输工具，换装是由操作过程实现的。

在直接换装作业中，货物只经过一个操作过程；而在间接换装作业中，货物要经过两个以上的操作过程。

件杂货码头常见的垂直起重机械有门座起重机、轮胎式起重机和浮式起重机，垂直起重机作业也可以利用船吊。

件杂货码头常见的水平搬运机械主要有蓄电池搬运车、叉式装卸车（叉车）、牵引车挂车、货车等。

集装箱运输船舶可分为吊装式和滚装式两大类。

集装箱起重机上附有专用吊具，即固定式、自动式和组合式吊具，以适应不同尺寸的集装箱。

干散货的卸船工艺主要有间歇型和连续型两种方式。

滚装船的优点表现为：①装卸速度快；②不需要码头装卸机械设备；③货物装车后不需要中间装卸，可进行“门到门”的运输；④可装运小汽车、货车、载箱的拖车等多种形式的货物。

航道规划与布置第一章绪论1.1港及港的组成港口是交通运输的枢纽，是供旅客和货物改变运输工具进行换装的场所，是各种港口建筑物及设备的综合体。

由港口水域、码头岸线、港口陆域三大部分组成，分为五（六）个作业系统。

港口水域：供船舶航行、停泊、锚泊、装卸转载等的水域，包括港池(泊位)、航道、锚地、外堤、回旋、导航等设施。

水域要求宽广、平稳，并具有足够的水深。

锚地：专供船舶等待靠泊码头、接受检疫、进行水上装卸作业以及避风的制定水域，分为港外、港内锚地。

航道：是为船舶进出港口提供特定的安全航行通道。

回旋水域：是船舶靠离码头、进出港口需要转头或改换航向时使用的水域。

港池：码头前水域，供船舶靠离码头和装卸货物用的毗邻码头的水域。

码头岸线：港口水陆交接地带，港口生产活动的中心。

有码头建筑物、港池(泊位)等建筑物。

码头岸线要求有足够的长度和高度。

码头：是停靠船舶、上下旅客或装卸货物的场所。

港口陆域：包括装卸作业地带、辅助作业地带和预留发展用地。

陆域要求宽广、平坦，满足港口的纵深要求。

作业系统：航行作业系统——水域各设施；装卸作业系统——码头、港池、机械等；存储作业系统——仓库、堆场；分运集疏运作业系统——铁路、公路、水路、网、管；信息与商务系统——电子商务中心-物流中心；环保与景观系统——污、废处理，绿化等。

1.2港口分类与分级按功能分：商港、渔港、工业港、军港、避风港、旅游港按地理位置分：河港(包括运河港)、海港(海岸港、河口港)或海港、河口港、河港、运河港分级：主要港口、地区性重要港口、一般港口1.3港口的宏观功能与“分代”港口的宏观功能：①促进区域经济发展；②促进城市的发展，港依城建、城以港兴；③促进运输业的发展；④促进旅游业的发展。

港口分代：第一代：活动相对独立、功能相对单一第二代：各部门联系逐步密切、协调发展第三代：功能齐全，成为国际贸易的综合运输中心和后勤基地，货物装卸仍是港口活动的主体，工业服务功能增强，已具有综合物流管理的特征(生产、贸易、运输、储存、分运、销售、信息一体化)，口岸行政功能逐步增强。

港口规划与布置教案1．教学目的本课程是港口航道与海岸工程专业学生的一门必修专业课，本课程的任务是使学生通过学习本课程系统掌握海港港口的组成和分类、港口陆域和水域的组成及总体规划与布置、码头组成与分类、泊位数的确定、各类装卸工艺流程等。

了解港口选址、环境评估方法、河港的选址及规划与布置。

为将来从事港口、码头建设等工作奠定理论基础。

2．课程性质本课程为港口航道与海岸工程专业的专业必修课。

先修课程为《水力学》、《土木工程制图》、《河流动力学》、《港口装卸机械》。

3．教学对象港口航道与海岸工程专业（含国际土木工程管理方向）的本科学生。

4．授课方式课堂讲授、多媒体教学、课堂讨论等。

5．考核方式闭卷笔试、考查；总成绩评定中，辅以平时课堂表现及作业完成情况结合考核。

6．相关课程先修课程为《水力学》、《土木工程制图》、《河流动力学》、《港口装卸机械》，后续课程有《港口水工建筑物》、《渠化工程》、《水运工程施工》、《施工组织与概预算》等。

7．课程总学时26个学时，具体分配详见教案实施。

8．选用教材《港口规划与布置》，洪承礼主编，人民交通出版社，19999．主要参考书［1］《港口规划与布置》，洪承礼主编，人民交通出版社，1995［2］《海港总平面设计规范》，中交水运规划设计院等主编，人民交通出版社，北京，1999港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施港口规划与布置教案实施。
