PMS-XM微型光功率计使用说明
1、技术指标
特性●四位液晶显示，W、W(REL)、dBm、dB(REL)四种显示方式
●自动量程转换
●自动关机
●自动清零
●多波长测量
●电池不足告警
2、操作指南
2.1按键操作说明书
1
2.2仪表部件及按键的功能
2.3操作流程图
3、测量说明
3.1 供电电源
仪表可由两节七号电池供电，当电池供电不足时，液晶屏上会显示“BATT”字符，要及时更换电池。
3.2 开机
把两节电池装如仪表电池盒内，按面板开关键后，仪表首先将液晶屏上全部字符，小标志显示出来，次过程持续一秒。
仪表随后进入
测试状态，此时对PMS-!M、PSM-1AM、PSM-1BM、PSM-12M测量波长为
1310nm, 对PSM-2M测量波长为850nm,W显示模式，直接测量方式。
3.3 测量前必须按CLR键对仪表清零，否则会有误差。
3.4 光纤转接器的使用（工程上一般不用）
仪表配件FC/PC型光纤转接器用于裸光纤测量。
其使用方法如下：将转接器上的白色按键按下，将处理好的裸光纤穿入并伸出插针
约５mm，用金刚刀切平光纤端面，然后拉入插针端面平齐。
3.5 关机
PMS-XM开机后，如在五分钟左右无光信号输入，并且不按面板键，仪表自动关机。
也可按手动键关机。
4、简单故障处理。

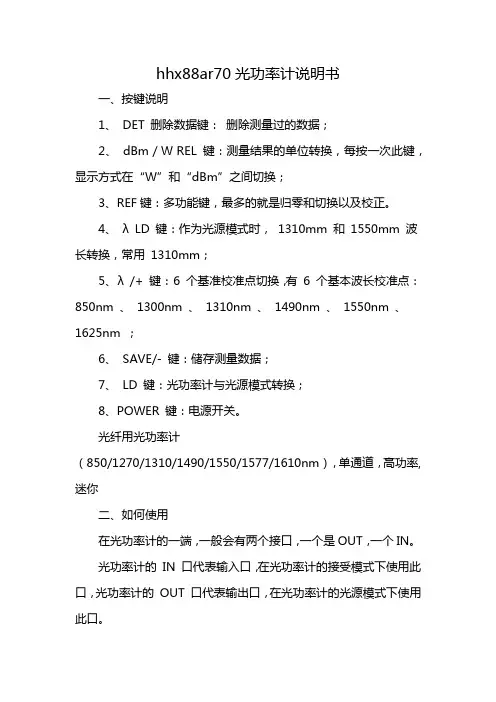

hhx88ar70光功率计说明书一、按键说明1、DET 删除数据键：删除测量过的数据；2、dBm / W REL 键：测量结果的单位转换，每按一次此键，显示方式在“W”和“dBm”之间切换；3、REF键：多功能键，最多的就是归零和切换以及校正。
4、λLD 键：作为光源模式时，1310mm 和1550mm 波长转换，常用1310mm；5、λ/+ 键：6 个基准校准点切换，有6 个基本波长校准点：850nm 、1300nm 、1310nm 、1490nm 、1550nm 、1625nm ；6、SAVE/- 键：储存测量数据；7、LD 键：光功率计与光源模式转换；8、POWER 键：电源开关。
光纤用光功率计（850/1270/1310/1490/1550/1577/1610nm），单通道，高功率, 迷你二、如何使用在光功率计的一端，一般会有两个接口，一个是OUT，一个IN。
光功率计的IN 口代表输入口，在光功率计的接受模式下使用此口，光功率计的OUT 口代表输出口，在光功率计的光源模式下使用此口。
在测量功率前，必须将光功率计的波长和其他参数设定在规定的范围内；一切准备就绪后，可以将光功率计连接到收发器端，测量接收器的功率，也可以将其连接到光源端，测量发射器的功率；最后记下测量所得的数值，将其与设备规定的功率值比较，看其是否在规定的浮动范围内。
这里要注意光功率计的接口与网络光器件的接口，根据这些情况配备适当的光纤测试跳线。
比如：光功率计接口是SC，网络光器件是LC，那么就应该配一条SC转LC的光纤跳线。
测单模光功率要用单模跳线，测试多模光功率要用多模跳线。
三、选择光功率计的要点光功率计的种类多种多样，选择合适的最重要，（1）应用不同普通光功率计一般都可以测试普通光纤链路的绝对光功率，但是，在一些特殊应用中，例如无源光网络（PON）、粗波分复用（CWDM）系统等，就需要使用PON光功率计和CWDM光功率计，从而快速准确地测量相应线路的光功率。
光功率计的具体说明深圳中视同创光钎通信光功率计使用说明书概述本仪器测量精度高，稳定可靠。
是一种智能化的、高性能的通用光功率计。
采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。
是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。
技术条件性能指标：a．光波长范围：850 ～1550 nm ，b．光功率测量范围：－70 ～＋10 dBm，c．显示分辨率：0.01 dB，d．准确度： ±5％（－70 ～＋3 dBm ），非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件:工作温度 0 ～55℃,工作湿度≤ 85％,f．电源： AC 220伏／50Hz ±10％基本功能:a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;操作将后面板上电源线连接好，电源开关置“ON” 。
仪器开始自检，点亮所有的发光器件，然后进入初始状态。
仪器的初始状态如下：a．測量方式：dBm；b．測量波长：1310 nm；c．量程（RH）：自动方式；d．调零（Z ERO）：关；e．平均（AVG）：关。
测量准备1)．开机后预热半小时。
若对測量要求不高，预热几分钟就行了；2)．调零调零主要是消除光探测器的残余暗电流及弱背景光等噪声功率的影响。
调零时，输入口必须完全遮光（注意：塑料保护盖不能完全遮光）。
也可以在弱背景光下调零，但是，背景光功率值不能超过最小量程值的一半；调零时，只需按一下“ZERO”键便可自动进行。
调零过程中，“ZERO”和“RH”鍵上方指示器发光，面板上除波长设定键“λ SET”及测量键“MEAS”外，其余控制键不起作用，直到调零结束，指示器不发光，各控制键恢复常态。
3)．设定波长开机后，仪器自动设定为1310(nm) 波长。
要改变测量波长，按“λ SET”键，其上方指示器发光，此时，“数码显示窗”（10）显示其对应的波长数（nm），每按一次该键，改变一个选定波长，同时在“数码显示窗”（10）显示出来，其值可以在850、980、1300、1310、1 480和1550（nm）之间循环，按“MEAS”键后便选定了最后显示的波长，同时转入测量状态。
ON/OFF 为关闭或接通电源入/Select 按键一次则显示另一个设置波长,设置波长可往复顺序循环。
W/dBm 主机开机后以dBm为单位显示,按键后在W和dBm 之间转换。
Ref 按Ref键,将测量值转换成相对差值以dB为单位显示。
...光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个DB,就用一条尾纤的A端链接光源B端连接光功率计计，显示在光功率计的数值，就是光源发出的光是多少个DB，一般光源发出的光是7个DB左右。
值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是1310nm,光功率计要选择同样的。
但若要光缆发生故障时，因设备还在发光，一般不要用OTDR测试，需要注意设备与OTDR发出的同样的光，有可能把设备或者OTDR毁坏，要用光功率计测试，OTDR一般测试备用纤芯，因为主要还要看在用纤芯的好坏，就需要先把一条尾纤连接光功率计与在用纤芯，看是否能受到光，收到光是多少个DB。
一般基站小于36DB或者更小，就达到最大值了，若是一般的直放站就要10个DB左右。
若是监控、光纤上网等一般需要数据的，还要更小，因为怕丢数据。
如果购买光源光功率计的话，建议购买3M的。
光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。
是一种智能化的、高性能的通用光功率计。
采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。
是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。
二．技术条件2．1 性能指标a．光波长范围： 850 ～1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度： ±5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。

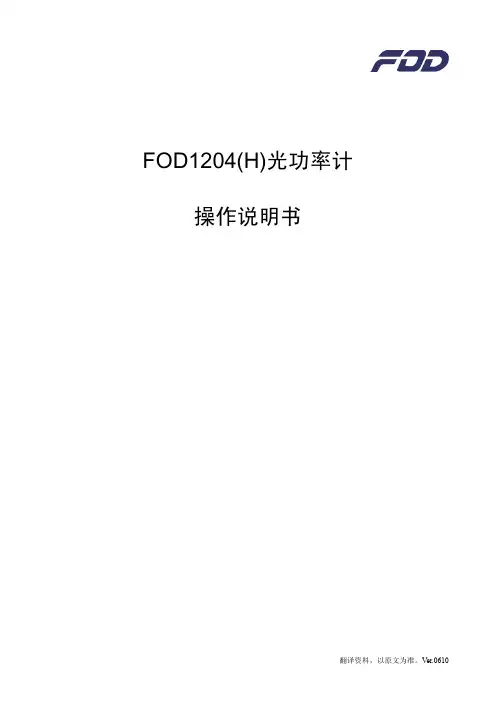

FOD1204(H)光功率计操作说明书目录1.概述 (1)2.性能特点 (1)3.构成 (2)4.设计与控制 (2)5.使用前准备 (3)6.操作指南 (4)7.维修指南 (5)8.维护保养 (6)9.更换电池 (8)10.存储条件 (8)11.质量保证 (8)附录 FOD1204(H)光功率计测试结果 (9)1.概述1.1FOD1204(H)光功率计用于测量0.8至1.6µm波长范围内以nW、µW、mW、dB或dBm为单位的光功率。
在光纤损耗测试系统中，此仪表作为功率计与FOD21XX袖珍光源配合使用。
有两种型号的光功率计：FOD1204：校准波长0.85、0.98、1.31、1.48、1.55µm，测量范围+10至-73dBm。
FOD1204H：校准波长0.85、0.98、1.31、1.48、1.55µm，测量范围+27至-53dBm。
1.2操作环境条件环境温度范围：-10到40°C，30°C时湿度90%，无结露。
2.性能特点2.1测量范围：FOD1204：从-73到+10dBm；FOD1204H：从-53至+27dBm。
2.2校准波长：850、980、1310、1480、1550 nm。
2.3校准精度±0.15dB（3.5%），25°C时在850±10、980±10、1310±10、1480±10、1550±10 nm波长，输入功率0dBm。
2.4分辨率0.01dB及0.001dB（10dB以内）。
2.5在820 ~ 880、1270 ~ 1340、1520 ~ 1580mm波谱范围内附加非确定性不大于±0.1dB（±2%）。
2.6非线性：FOD1204：-60到+7dBm范围内为±0.05dB；-70到+10dBm范围内为±0.15dB；FOD1204H：-40到+27dBm范围内为±0.05dB；-50到-40dBm范围内为±0.15dB。
光功率计使用方法及注意事项有哪些？一、按键说明1 、DET 删除数据键：删除测量过的数据2 、dBm / W REL 键：测量结果的单位转换，每按一次此键，显示方式在“ W ”和“ dBm ”之间切换3 、λLD 键：作为光源模式时，1310mm 和1550mm 波长转换，常用1310mm4 、λ /+ 键： 6 个基准校准点切换，有6 个基本波长校准点：850nm 、1300nm 、1310nm 、1490nm 、1550nm 、1625nm 。
5 、SAVE/- 键：储存测量数据6 、LD 键：光功率计与光源模式转换POWER 键：电源开关。
二、使用方法光功率计的IN 口代表输入口，在光功率计的接受模式下使用此口光功率计的OUT 口代表输出口，在光功率计的光源模式下使用此口注意：此借口使用FC 借口的尾纤图左边光功率计设置：使用LD 键设置为光源模式，波长为1310mm ，使用输出OUT 口。
图右边光功率计设置：使用LD 键设置为接受模式（光功率模式），用dBm/ W REL 键切换单位查看结果，并用SAVE/- 键储存测量结果。
光纤具体能够允许衰耗多少要看实际情形，一般来说允许的衰耗为15-30db 左右。
如果两端为信息网络设备，测量结果为-15db—28db 为可使用的光通道，测量距离在30km 以内，准确度高。
三、注意事项1. 任何情况下不要眼睛直视光功率计的激光输出口，对端接入光传输设备同样不要用眼睛直视光源。
这样做会造成永久性视觉烧伤。
2. 装电池的光功率计长期不用取出电池，可充电的光功率计每个月必须充放电一次3. 使用时保护好陶瓷头，每三个月用酒精棉清洁陶瓷头一次。

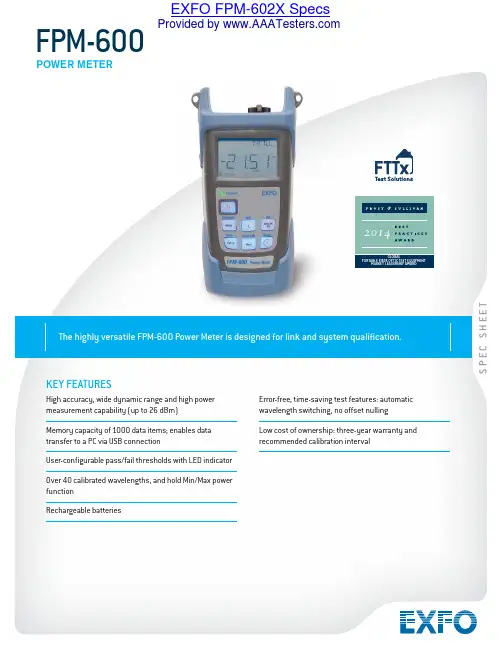

S p e C S H e etkey feAtureSHigh accuracy, wide dynamic range and high power measurement capability (up to 26 dBm)Memory capacity of 1000 data items; enables data transfer to a PC via USB connectionUser-confi gurable pass/fail thresholds with LED indicator Over 40 calibrated wavelengths, and hold Min/Max power functionRechargeable batteriesError-free, time-saving test features: automatic wavelength switching, no offset nulling Low cost of ownership: three-year warranty and recommended calibration intervalfpm-600the highly versatile fpm-600 power meter is designed for link and system qualifiPOWER METER2014GLOBALPORTABLE FIBER OPTIC TEST EQUIPMENTMARKET LEADERSHIP AWARDEXFO FPM-602X SpecsProvided by Suited for All Network typeSThe FPM-600 is a very powerful tool for the most demanding applications such as high-speed DWDM or CWDM network qualification.With more than 40 calibrated wavelengths, including all CWDM wavelengths, it allows for user-defined measurement wavelengths, using the interpolation method between calibrated points. Use its Hold Min/Max Power function to measure system power burst or fluctuations.error-free, time SAviNg teSt feAtureSWhen used in combination with a FLS-600 Light Source in Auto-Switching mode, the power meter automatically recognizes the wavelength in use and switches to the proper calibration parameter. At the press of a button, you can store results for all wavelengths at once.fttx reAdyEXFO’s FPM-600 allows for the testing of passive optical networks (PONs) at 1310 nm, 1490 nm and 1550 nm, the three wavelengths recommended by the ITU-T (G.983.3) for PONs.at once.rugged ANd verSAtileLike all EXFO portable instruments, the FPM-600 is built for top ruggedness and versatility, perfect for the harshest test conditions. It features a keypad/LCD backlight, for easy operation in darker environments. What’s more, it is powered by a rechargeable battery.reportiNg SoftwAreThis new software tool enables you to produce professional-looking reports with comprehensive documentation. It also offers these functionalities:› Two test files can be merged into one test report (see note no. 3)› Pass/fail thresholds that are active during download are automatically activated and displayed in the Report Viewer › One-touch storage of results for all wavelengths at once (see note no. 1)› Unit B configuration information can be input and documented (see note no. 2)› Data transfer can be launched from the Report Viewer window (see note no. 3)›A pass/fail threshold can be set for an individual fiber or wavelength (see note no. 4)Optical Report Viewer: main window123Launchdata transfer and converter/mergerConfigure unit B informationStore test results for all wavelengths at onceOptical Report Viewer: main windowSelect all or no results in a specific sectionApply a specific threshold to each fiber and/or wavelength and get a complete pass/fail status (not available with FasTesT results)4SPECIFICATIONS a Optical Report Viewer: main windowORDERING INFORMATIONFPM-60X -XXGENERAL SPECIFICATIONSSTANDARD ACCESSORIESLASER SAFETYIEC 60825-1:2007 21 CFR 1040.10。

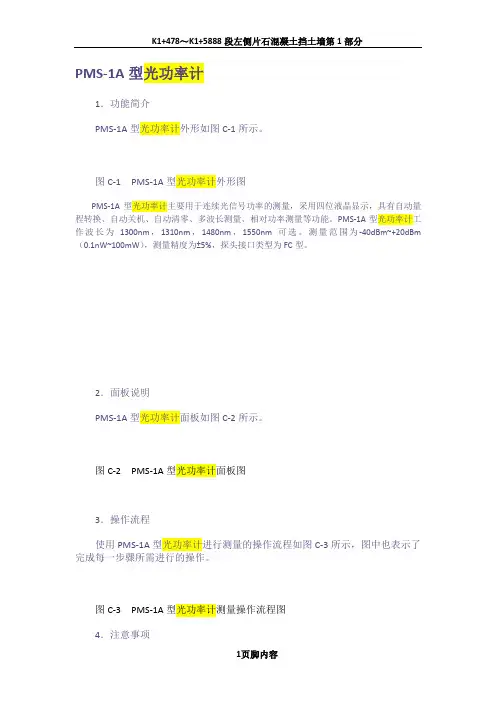

PMS-1A型光功率计
1．功能简介
PMS-1A型光功率计外形如图C-1所示。
图C-1 PMS-1A型光功率计外形图
PMS-1A型光功率计主要用于连续光信号功率的测量，采用四位液晶显示，具有自动量程转换、自动关机、自动清零、多波长测量、相对功率测量等功能。
PMS-1A型光功率计工作波长为1300nm，1310nm，1480nm，1550nm可选。
测量范围为-40dBm~+20dBm （0.1nW~100mW），测量精度为±5%，探头接口类型为FC型。
2．面板说明
PMS-1A型光功率计面板如图C-2所示。
图C-2 PMS-1A型光功率计面板图
3．操作流程
使用PMS-1A型光功率计进行测量的操作流程如图C-3所示，图中也表示了完成每一步骤所需进行的操作。
图C-3 PMS-1A型光功率计测量操作流程图
4．注意事项
（1）注意及时为电池充电，防止电池电量不足。
（2）清零操作之前应用探头盖将探头盖住，以免光线进入影响测量结果。
（3）测量时注意对应不同的光接口选择合适的波长进行测量，对于I.X，
S-X.1，L-X.1光接口应选择1310nm进行测量，对于S-X.2，L-X.2光接口应选择1510nm进行测量，其中X代表传输SDH信号的等级，X=1，4，16，64。
（4）仪表使用时注意防潮、防震、防灰尘、防热源，并保持探头和连接器清洁。
（5）仪表在低温条件下长期存放或使用后，再进入高温环境时应放置一段时间使用，以免发生结露损坏仪表。
太多毒鸡汤告诉你，你想要的岁月都会给你，可它没告诉你，你想要的，岁月凭什么给你！。

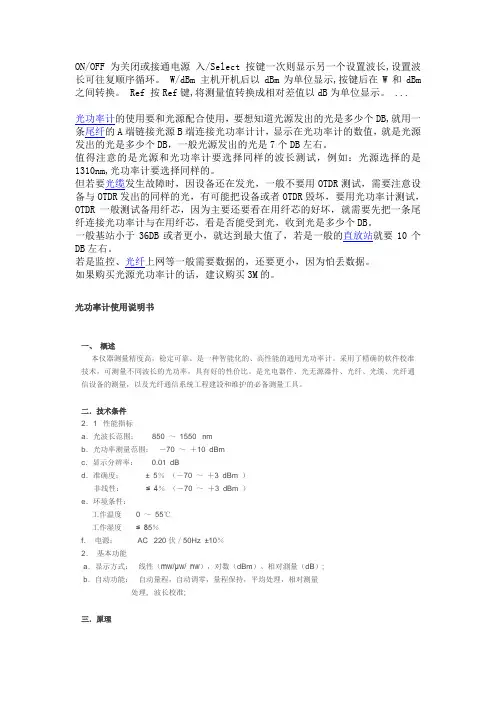

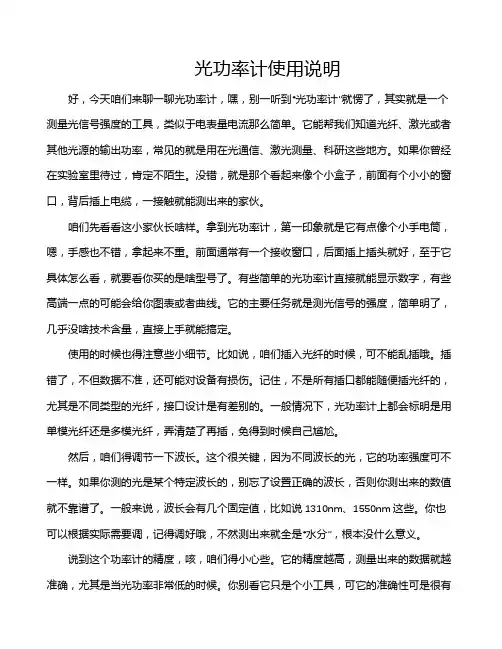

光功率计使用说明设置按键一次则显示另一个设置波长,ON/OFF 为关闭或接通电源入/Select dBm和dBm波长可往复顺序循环。
W/dBm 主机开机后以为单位显示,按键后在W ...为单位显示。
Ref 按Ref键,将测量值转换成相对差值以dB之间转换。
就用一DB,光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个端连接光功率计计，显示在光功率计的数值，就是光端链接光源B条尾纤的A DB 左右。
源发出的光是多少个DB，一般光源发出的光是7个值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是 1310nm,光功率计要选择同样的。
测试，需要注意设发生故障时，因设备还在发光，一般不要用OTDR但若要光缆毁坏，要用光功率计测试，OTDR发出的同样的光，有可能把设备或者OTDR备与一般测试备用纤芯，因为主要还要看在用纤芯的好坏，就需要先把一条尾OTDR 纤连接光功率计与在用纤芯，看是否能受到光，收到光是多少个DB。
个就要10直放站一般基站小于36DB或者更小，就达到最大值了，若是一般的左右。
DB 上网等一般需要数据的，还要更小，因为怕丢数据。
若是监控、光纤如果购买光源光功率计的话，建议购买3M的。
光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。
是一种智能化的、高性能的通用光功率计。
采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。
是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。
二．技术条件2．1 性能指标a．光波长范围：850 ～1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率：0.01 dBd．准确度：±5％（－70 ～＋3 dBm ）非线性：≤4％（－70 ～＋3 dBm ）e．环境条件：工作温度0 ～55℃工作湿度≤85％f．电源：AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量;波长校准, 处理三．原理转换器、微处理器以及控, 即光探測器、程控放大器和程控滤波器、A/D 光功率计由五部分组成1）：制面板与数码显示器。

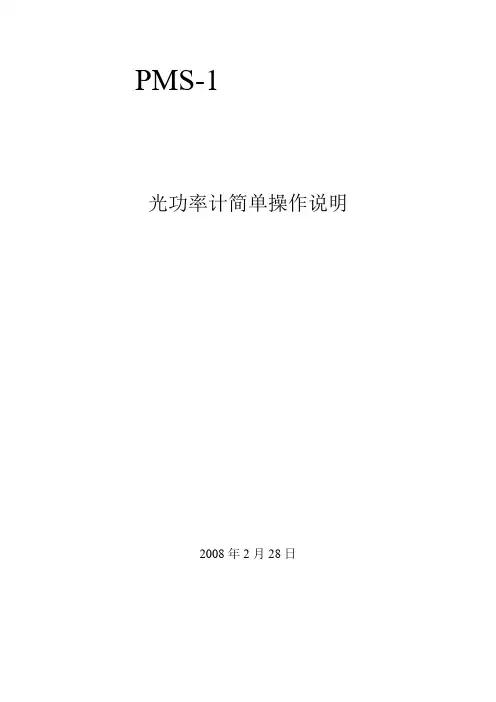

PMS-1
光功率计简单操作说明
2008年2月28日
1．首先我们先看一下PMS-1（光功率计）的界面及外观
1.1测试光功率时首先按ON/OFF按纽,可以看到光功率计正常启动。
1.2按dBm按纽,把功率选择成“dBm”，这样我们测的光功能量能以
我们熟悉的方式呈现。
1.3按红色框内的按纽,如果设备为0P3时把波长调整为1310如果设
备为OP5时把波长调整为1550。
1.4这时把FC/UPC圆头接入下图红色框的接口处，如果不是FC/UPC 圆头须用光发兰转接，否则测试不准确，另外在接尾纤时要把尾纤的卡片和光功率的卡槽紧密接触才可以确保测试准确，如下图黑色箭头所示。
光功率计使用说明书
一、概述
本仪器测量精度高，稳定可靠。
是一种智能化的、高性能的通用光功率计。
采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。
是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。
二．技术条件
2．1 性能指标
a．光波长围： 850 ～ 1550 nm
b．光功率测量围：－70 ～＋10 dBm
c．显示分辨率： 0.01 dB
d．准确度：± 5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：
工作温度 0 ～ 55℃
工作湿度≤ 85％
f．电源： AC 220伏／50Hz ±10％
2．基本功能
a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量
（dB）;
b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;
三．原理
光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。
A／D变换器
P I N
I／V 程控放大器和滤波器
C P U
控制面板和显示器
被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D 转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。
CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。
不注入光的情况下，可指令仪器自动调零。
四．使用
4．1 面板说明
1）前面板
(1)POWER 电源开关。
(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。
(3)dB(REL) 相对测量按键。
按下，其数码显示窗右侧相应的指示器发光，可进行光功率的相对测量，参考光功率值即为按此键时的输入光功率值Pref，第二次测量的光功率显示值是相对于Pref的相对值。
按“W dBm”键便解除了此测量方式。
(4)λ SEL 波长选择键。
按一下此键，其上方指示器发光，指示仪器当前处于波长选择状态，并在数码显示窗显示其选择波长，并且右方nm指示器发光，示意单位为“纳米”。
此时，面板上其它控制键，除“MEAS”和“RMT”外，均不起作用。
(5)MEAS 测量键。
正常测量期间，上方指示器发光。
(6)ZERO 调零键。
按一下此键，仪器便自动调零，并且上方指示器发光，直到调零结束，指示器不发光。
自动调零期间，面板上的其它控制键，除“MEAS”和“RMT”外，均不起作用。
(7)AVG 平均功能键。
其上方指示器发光时，自动进行多次测量，并进行平均处理，显示其平均值。
指示器不发光时，不进行平均处理。
(8)RH 量程保持键。
其上方的指示器发光时为量程保持状态，不发光为自动量程状态。
(9)数码显示窗五位LED数码显示窗口。
显示光功率测量值或者（在波长选择期间）波长数。
(10)OPTICAL INPUT 被测光输入口。
2）后面板
(1) “220V/50Hz” 220V/50Hz 交流电源插座。
4．2 操作
将后面板上电源线连接好，电源开关置“ON”。
仪器开始自检，点亮所有的发光器件，然后进入初始状态。
仪器的初始状态如下：
a．測量方式：dBm；
b．測量波长：1310 nm；
c．量程（RH）：自动方式；
d．调零（ZERO）：关；
e．平均（AVG）：关。
4．2．1 测量准备
1)．开机后预热半小时。
若对測量要求不高，预热几分钟就行了；
2)．调零
调零主要是消除光探测器的残余暗电流及弱背景光等噪声功率的影响。
调零时，输入口必须完全遮光（注意：塑料保护盖不能完全遮光）。
也可以在弱背景光下调零，但是，背景光功率值不
能超过最小量程值的一半；
调零时，只需按一下“ZERO”键便可自动进行。
调零过程中，“ZERO”和“RH”鍵上方指示器发光，面板上除波长设定键“λ SET”及测量键“MEAS”外，其余控制键不起作用，直到调零结束，指示器不发光，各控制键恢复常态。
3)．设定波长
开机后，仪器自动设定为1310(nm) 波长。
要改变测量波长，按“λ SET”键，其上方指示器发光，此时，“数码显示窗”（10）显示其对应的波长数（nm），每按一次该键，改变一个选定波长，同时在“数码显示窗”（10）显示出来，其值可以在850、980、1300、1310、1480和1550（nm）之间循环，按“MEAS”键后便选定了最后显示的波长，同时转入测量状态。
4)．将FC-PC型測试光缆连接线接好。
4．2．2 测量
1)．一般测量
仪器在测量状态下，可以根据使用者的习惯和测试特点选择测量数据的显示方式为“dBm”或“W”，用按“W dBm”键来完成，毎按一次键，显示方式按“dBm”或“W”交换一次。
这两种方式都是显示数据的绝对值，“dBm”是以一毫瓦为基准的对数表示值。
2)．相对测量“dB（REL）”
如果希望得到相对测量数据，如损耗测量等，可用按“dB（REL）”键来实现。
先按一般测量方式(dBm)测量（得到初始值），接着按
一次“dB（REL）”键（就以按键时的当前测量值为参考点），再去测量变化了的光功率数据，则显示数据是以上一次测量的初始值为参考点的相对“dB”数。
3)．量程选择及保持
在“RH”键上方指示器不发光时为自动量程状态，即仪器根据被测光功率的大小自动切换适合的量程。
按一次“RH”键，其上方的指示器发光，表明仪器处于量程保持状态，并保持在按此键时的量程，在超量程和欠量程时，“OR”或“UR”指示器将相应地发光，而且“数码显示窗”的显示数字不断闪烁，提醒使用者应当改变适当的量程。
在自动量程状态下，输入光功率超过最大量程时也出现這种现象。
這时，使用者必须注意仪器的安全。
4)．说明
本仪器的光功率测量显示方式有三种：W、dBm和dB(REL)，即线性显示方式、对数显示方式和相对显示方式。
a．线性显示方式（Ｗ）
这种方式以“瓦（Ｗ）”为单位度量光功率大小的绝对值表示。
“W”是光功率的基本度量单位，1W=1×103 mW =1×106μW =1×109 nW =1×1012 pW。
b．对数显示方式（dBm）
是以光功率值的对数值来表示光功率值，其单位为“分贝”。
“dBm”是以1 mW为参考点的功率绝对值表示方法，其单位为“dBm”。
即1 mW对应0 dBm。
dBm与mW的换算如下：
PdBm =10×lg (Pw÷1mW ) (1)
其中，PdBm ——以dBm为单位的功率值
PW ——以mW 为单位的功率值
c．相对显示方式（dB(REL)）
这种方式显示是以第一次的测量值P1dBm为参考点，按“dB(REL)”键后（参考4．2．2 2 ) ），再进行第二次测量，其值为Pr，则有：
Pr = P2dBm－P1dBm （dB） (2)
其中，Pr ——相对测量读数，单位为 dB
P1dBm ——第一次测量读数，单位为 dBm
P2dBm ——以 1 mW 为参考点时的读数，即相当于“dB(REL)”键上方指示器不发光，单位为 dBm 。
本仪器在相对测量下状态自动完成（2）式运算，直接读数即为Pr，单位为 dB 。
5）．注意事项
测试前必须对被测光波长、光功率大小有一定了解。
必须选择仪器的正确测量波长，才能得到正确的测量结果。
切勿使输入的光功率超过本仪器测量围的上限，波长不对（特别是波长比1100nm更短或比1550nm更长）时，输入光功率很强，仪器也显示不出来，过强的光功率会烧毁仪器的光探测器。
电源最好有接地线，并且必须保证输入电源电压在本仪器要求的围內。
如果遇到供电系统的突变干扰，主机显示可能发生异常，面板上的按键不起作用，应尽快关机，确保供电系统电源电压正常后，再重新开机工作。
光功率输入口必须连接好，准确定位，否则测量结果可能是不正确的。
五．维护
仪器的合理使用与妥善保管可长期保持良好的性能指标，延长其使用寿命，因此需要适当维护：
1）仪器应避免强烈的机械振动、碰撞、跌落及其他机械损伤。
运输时必须要有良好的包装和减振、防雨及防水措施；
2）应当经常保持仪器清洁，工作环境应无酸、碱等腐蚀性气体存在。
可用沾有清水或肥皂水的干净毛巾轻轻擦洗机箱和面板。
禁止用酒精、气油等溶剂擦洗；
3）光输入口直接接光探测器，卸下光缆连接线应即时戴上防尘帽，以防止硬物、灰尘或其它脏物触及光敏面，污染和损伤光探測器；
4）禁止过强的光直接进入光输入口；
5）仪器应存放在干净通风的环境中。
如果长期不用，应定期加电，在潮湿的季节或潮湿的地区，加电的间隔周期应缩短；
6）仪器出现故障，应由专业技术人员修理或送修。
禁止自行拆修仪器。
