光源光功率计的使用方法一、仪器准备1.检查光源光功率计是否完好，是否有电源供应。
2.将光源光功率计正确放置在平稳的台面上，避免受到外部振动的影响。
3.确保仪器所需的电源和数据传输线连接正常。
二、连接光源1.将需要测量的光源与光功率计相连。
通常有两种连接方式：a.如果光源具有光纤输出，使用合适的连接器将光纤连接到光功率计的输入端口。
b.如果光源直接输出，使用适当的接头将光源与光功率计的输入口连接。
三、校准光源光功率计1.打开光源光功率计，并确保处于待机状态。
2.进入校准模式。
根据不同型号的光功率计，可能需要在仪器上使用旋钮或触摸屏选择校准模式。
3.根据仪器要求，使用标准光源进行校准。
标准光源通常是一个已经标定过的光源，具有已知的输出功率。
4.将标准光源的输出连接到光功率计的输入端口，并根据仪器显示的指示进行校准。
5.根据仪器的提示，将标准光源的输出调整到仪器所要求的范围内，并进行校准。
四、测量光功率1.将待测光源连接到光功率计的输入端口。
2.打开光源，使其输出稳定后，开始测量。
此时光功率计将自动读取并显示光源的输出功率。
3.根据需要，可以在测量过程中设置不同的测量模式和参数，如功率单位、测量时间等。
4.进行连续测量或多点测量时，确保每次测量之间光源输出稳定后再进行。
五、测量结束和数据处理1.测量结束后，关闭光源和光功率计，断开所有连接。
2.如有需要，将测量结果记录下来，并进行数据处理。
可以使用计算机软件或其他数据处理工具进行数据分析和图形显示。
使用过程中的注意事项：1.在连接时，确保光源与光功率计之间的连接良好，避免信号损失和干扰。
2.在校准时，要根据仪器的要求正确操作，确保校准的准确性和稳定性。
3.在测量时，要确保待测光源输出的稳定性，避免光功率计读数误差。
4.在测量结果处理时，要避免人为操作误差和数据丢失。

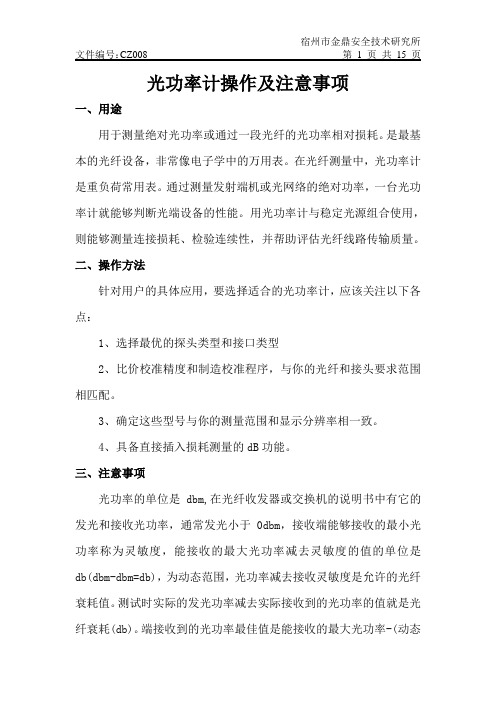

光功率计操作及注意事项一、用途用于测量绝对光功率或通过一段光纤的光功率相对损耗。
是最基本的光纤设备，非常像电子学中的万用表。
在光纤测量中，光功率计是重负荷常用表。
通过测量发射端机或光网络的绝对功率，一台光功率计就能够判断光端设备的性能。
用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤线路传输质量。
二、操作方法针对用户的具体应用，要选择适合的光功率计，应该关注以下各点：1、选择最优的探头类型和接口类型2、比价校准精度和制造校准程序，与你的光纤和接头要求范围相匹配。
3、确定这些型号与你的测量范围和显示分辨率相一致。
4、具备直接插入损耗测量的dB功能。
三、注意事项光功率的单位是dbm,在光纤收发器或交换机的说明书中有它的发光和接收光功率，通常发光小于0dbm，接收端能够接收的最小光功率称为灵敏度，能接收的最大光功率减去灵敏度的值的单位是db(dbm-dbm=db)，为动态范围，光功率减去接收灵敏度是允许的光纤衰耗值。
测试时实际的发光功率减去实际接收到的光功率的值就是光纤衰耗(db)。
端接收到的光功率最佳值是能接收的最大光功率-(动态范围/2)，每种光收发器和光模块的动态范围不一样，为15-30db左右。
有的说明书会只有发光功率和传输距离两个参数，出的传输距离，大多是0.5db/km。
用最小传输距离除以0.5，就是能接收的最大光功率，如果接收的光功率高于这个值，光收发器可能会被烧坏。
用最大传输距离除以0.5，就是灵敏度，如果接收的光功率低于这个值，链路可能会不通。
光纤的连接有两种方式，一种是固定连接一种是活动连接，固定连接就是熔接，是用专用设备通过放电，将光纤熔化使两段光纤连接在一起，优点是衰耗小，缺点是操作复杂灵活性差。
活动连接是通过连接器，通常在ODF上连接尾纤，优点是操作简单灵活性好，缺点是衰耗大，一般说来一个活动连接的衰耗相当于一公里光纤。
光纤的衰耗可以这样估算:包括固定和活动连接，每公里光纤衰耗0.5db，如果活动连接相当少，这个值可以为0.4db，单纯光纤不包括活动连接，可以减少至0.3db，理论值纯光纤为0.2db/km；为保险计大多数情况下以0.5为好。
光源、光功率计的使用方法光源、光功率计是光学实验中常用的两个工具，光源提供光的来源，光功率计用来测量光源输出的光功率。
在光学实验中，正确使用和掌握这两个工具，对于实验结果的准确性和精度有着重要的影响。
下面将分别介绍光源和光功率计的使用方法。
一、光源的使用方法光源是指提供光线的器具，对于光学实验来说，光源的选择、定位和调节十分重要。
正确使用光源可以使光学实验的结果更为准确，下面将分几个方面介绍光源的使用方法。
1、光源的分类光源的种类有很多种，根据不同的需求和实验目的选择不同的光源。
常见的光源有：①白炽灯：是最常用的光源，由于其温度较低，故常用于红外区光谱的实验中。
②钨丝灯：主要用于发射近红外和紫外光，其光谱分布范围约为320~2300nm，用于工业的胶片、文本、纺织品、印花、油漆和电子电路的检验和测试。
③氙灯：可发出强烈的连续谱线和单色光，多用于微观成像和光谱分析实验。
④激光器：是一种高强度、单色性好、相干性好的光源，广泛用于激光技术研究和激光加工等方面。
2、光源的位置正确的光源位置有助于光的输出和使用。
以下是光源位置的注意事项：①距离物品太远的光源会影响成像的亮度，太近的距离会使成像变形，需要根据不同的实验需求选择最佳的距离。
②光源不宜位于人眼直接照射区域，以防止眼睛受伤。
③调整光源方向时，应尽量避免直接照射到目标点，而应平行于中心轴线方向，以免产生漫射光线。
3、光源的调节正确的光源调节可以使实验达到最佳的效果，以下是一些光源调节的注意事项：①在实验中，我们通常需要使用光圈来控制光的输出强度和范围，这时需要调节光源的亮度和角度。
②对于钨丝灯和白炽灯，我们可以通过调节电压和电流来控制强度。
③氙灯和激光器的调节可以通过调节激光波长、能量强度和光束的直径等来完成。
二、光功率计的使用方法光功率计是用来测量光源输出的光功率的仪器。
正确使用光功率计可以检验光源的输出功率是否符合实验需要，以下将介绍光功率计的使用方法。
光功率计使用方法及注意事项有哪些？一、按键说明1 、DET 删除数据键：删除测量过的数据2 、dBm / W REL 键：测量结果的单位转换，每按一次此键，显示方式在“ W ”和“ dBm ”之间切换3 、λLD 键：作为光源模式时，1310mm 和1550mm 波长转换，常用1310mm4 、λ /+ 键： 6 个基准校准点切换，有6 个基本波长校准点：850nm 、1300nm 、1310nm 、1490nm 、1550nm 、1625nm 。
5 、SAVE/- 键：储存测量数据6 、LD 键：光功率计与光源模式转换POWER 键：电源开关。
二、使用方法光功率计的IN 口代表输入口，在光功率计的接受模式下使用此口光功率计的OUT 口代表输出口，在光功率计的光源模式下使用此口注意：此借口使用FC 借口的尾纤图左边光功率计设置：使用LD 键设置为光源模式，波长为1310mm ，使用输出OUT 口。
图右边光功率计设置：使用LD 键设置为接受模式（光功率模式），用dBm/ W REL 键切换单位查看结果，并用SAVE/- 键储存测量结果。
光纤具体能够允许衰耗多少要看实际情形，一般来说允许的衰耗为15-30db 左右。
如果两端为信息网络设备，测量结果为-15db—28db 为可使用的光通道，测量距离在30km 以内，准确度高。
三、注意事项1. 任何情况下不要眼睛直视光功率计的激光输出口，对端接入光传输设备同样不要用眼睛直视光源。
这样做会造成永久性视觉烧伤。
2. 装电池的光功率计长期不用取出电池，可充电的光功率计每个月必须充放电一次3. 使用时保护好陶瓷头，每三个月用酒精棉清洁陶瓷头一次。
光功率计的使用方法
光功率计主要用于测量光源的光功率和光功率密度，通常使用方法如下：
1. 光纤连接：将待测光源的光纤连接到光功率计的测试接口，注意保证连接端口对齐，避免损坏光纤。
2. 校准操作：打开光功率计的电源开关，进入菜单界面进行校准操作。
校准最好在稳定的环境中进行，如使用者应在室内环境中对光功率计进行校准。
一般需要将光功率计与标准光源进行比对，调整光功率计的灵敏度和零点。
3. 测量操作：根据待测信号的不同，选取合适的测量模式，如峰值，平均值等。
将测量点对准待测光源，观察光功率计的显示屏上的数值并记录结果。
如需多次测量，应在每次测量前重新进行校准。
4. 结果处理：测量完毕后，可以将结果纪录在笔记本电脑或其他资料中，以便进行后续的数据分析和处理。
注意事项：
1. 操作时应避免外界光源对光功率计造成影响，如应尽量在光线较弱的环境中进行操作。
2. 在进行校准操作时，应严格按照说明书的操作流程进行，以保证测量结果的准确性。
3. 使用完毕后，应将光功率计放在防尘、防潮、防震的环境中，避免受到损坏。
光功率计使用光功率计是一种广泛应用于光学通信、光纤传感、激光器研发以及生物医学等领域的测试仪器，用于测量光源的光功率。
在现代的光通信系统中，光功率计扮演着至关重要的角色，对光信号的稳定性和传输性能进行评估和监测。
本文将介绍光功率计的使用方法以及常见的应用场景。
一、光功率计的基本原理光功率计的工作原理基于光敏探测器的光电效应。
常见的光敏元件包括硅光电二极管（SiPD）、铟镓砷酸盐光电二极管（InGaAsPD）等。
当被测光通过光纤或者其他光学元件进入光功率计时，光敏探测器将其转换为与光信号强度成正比的电信号，然后经过放大和数字化处理后输出光功率值。
二、光功率计的使用方法1. 连接光纤：将被测光源与光功率计之间用光纤互连。
需要注意的是，光纤的接口规格需要与光功率计和被测光源的接口相匹配。
2. 打开光功率计：将光功率计的电源插头连接到电源插座，然后按下开关按钮以启动设备。
待设备完成自检程序后，即可开始使用。
3. 校准光源：在测量之前，通常需要校准光功率计以保证测量结果的准确性。
使用事先已知功率的标准光源对光功率计进行校准。
具体的校准步骤可参考设备说明书。
4. 设置测量参数：根据被测光源的特性，选择适当的测量参数设置，如波长范围、单位（dBm、W等）等。
5. 进行测量：将被测光源的光纤连接到光功率计的输入端口，并确保光源处于正常工作状态。
点击“测量”按钮开始测量，待测量结果稳定后，读取光功率值并记录。
三、光功率计的应用场景1. 光纤通信系统测试：光功率计广泛应用于光纤通信系统的安装、调试和维护中。
通过测量光纤传输过程中的功率损耗，可以评估系统的传输性能，发现并排除光纤接头和连接器等问题。
2. 激光器研发：光功率计可用于测量激光器的输出功率，以评估激光器的性能和稳定性。
同时，它也可以用于激光器的精确校准和调整。
3. 光纤传感器：光纤传感器通常使用光功率计来测量光纤传感器的感应功率，以评估其灵敏度和响应特性。
光功率计使用方法及注意事项有哪些光功率计是一种用于测量光源输出功率的仪器，是光通信、光纤传感等领域中不可或缺的工具。
下面将介绍光功率计的使用方法及注意事项，以确保准确测量并保证仪器的正常使用。
一、光功率计的使用方法：1.接线：将待测光源与光功率计通过光纤连接起来。
确保光纤连接的两端都是干净的，并避免弯曲或损坏。
2.开机：接通光功率计的电源，待仪器开启后进行预热。
通常预热时间为10分钟左右，确保仪器工作在稳定的状态下。
3.零校准：在测量之前进行零校准。
将光功率计放置在零功率环境中，按下“ZERO”按钮，使指示器回到零位，确保测量结果的准确性。
4.测量：将光功率计对准待测光源，以正对光线入口，并确保光源稳定输出。
通过读取光功率计上的读数，即可得到光源的输出功率。
如需反复测量各个波长或不同的光源，需要依次进行。
5.关机：完成测量后，及时关闭光功率计的电源。
二、光功率计的注意事项：1.避免强光照射：光功率计不能将太强的光源直接照射在探测器上，否则会损坏探测器或降低其灵敏度。
如果需要测量强光源，可以选择带有几个量程的光功率计，或使用合适的衰减器。
2.避免湿度和污染：光功率计需要放置在干燥、洁净的环境中，避免受潮、灰尘或化学物质的影响。
使用前应确保仪器和光纤接口的表面清洁，以免影响测量结果。
3.避免温度变化：温度会影响光功率计的稳定性和准确性，因此应将光功率计放置在稳定的温度环境中进行测量，避免突然的温度变化。
4.注意不同波长的影响：不同波长的光源对光功率计的探测效果可能有所不同。
在测量前，应确保光功率计的波长范围适应待测光源的波长。
若需要测量多个波长的光源，应选择带有多个波长通道的光功率计。
5.定期校准：为了确保测量结果的准确性，应定期对光功率计进行校准。
校准频率根据使用情况而定，一般建议每年校准一次，或者在重要的测量任务前进行校准。
6.注意操作安全：在使用光功率计时，应注意安全操作。
避免将眼睛直接对准光源或光功率计的光束，以免对眼睛造成伤害。
光功率计使用方法光功率计是一种用来测量光功率的仪器，广泛应用于光通信、光电子、激光加工等领域。
正确的使用方法能够确保测量结果的准确性，提高工作效率。
下面将介绍光功率计的使用方法。
1. 准备工作。
在使用光功率计之前，首先要进行准备工作。
确保光功率计的电源充足，光电探测器清洁无污染，以及光源的稳定性和光路的通畅性。
同时，还需要根据测量的波长范围选择合适的光功率计。
2. 连接光源。
将待测光源与光功率计连接。
通常情况下，光源会通过光纤连接到光功率计的光接收端口。
在连接过程中，要确保光源的输出端与光功率计的接收端正确对准，避免光损失。
3. 设置测量参数。
在连接完成后，需要设置测量参数。
包括选择波长范围、测量单位、平均时间等。
根据实际情况选择合适的参数，以确保测量结果的准确性。
4. 进行测量。
设置完成后，即可进行测量。
将光源输出的光线导入光功率计，观察测量结果。
在测量过程中，要确保光源的输出稳定，避免外界干扰。
5. 记录和分析数据。
测量完成后，需要及时记录测量结果，并进行数据分析。
可以根据实际需要，对数据进行处理和比较，以得出所需的结论。
6. 清洁和保养。
使用完光功率计后，要对仪器进行清洁和保养。
清洁光电探测器和光路，避免灰尘和污垢影响测量结果。
同时，要注意保护光功率计，避免碰撞和摔落。
7. 注意事项。
在使用光功率计时，还需要注意一些事项。
比如避免长时间暴露在强光下，避免接触化学腐蚀物质，避免过度拉扯光纤等。
这些都能够延长光功率计的使用寿命，保证测量结果的准确性。
总结。
光功率计是一种重要的光学测量仪器，正确的使用方法能够确保测量结果的准确性，提高工作效率。
在使用光功率计时，需要进行充分的准备工作，连接光源，设置测量参数，进行测量，记录和分析数据，以及进行清洁和保养。
同时，还需要注意一些使用事项，以确保光功率计的正常使用和延长使用寿命。
希望本文所介绍的光功率计使用方法能够对您有所帮助。
ophir光功率计说明书Ophir光功率计说明书第一部分：介绍Ophir光功率计是一种用于测量光功率和能量的仪器。
它能够精确测量各种类型的激光器输出的功率和能量，包括连续波激光器、脉冲激光器、激光二极管等。
本说明书将详细介绍Ophir光功率计的功能、使用方法以及注意事项。
第二部分：功能1.功率测量：Ophir光功率计具有高精度的功率测量功能。
它能够准确测量激光器的输出功率，并提供稳定的读数。
2.能量测量：除了功率测量外，Ophir光功率计还能够测量激光器的脉冲能量。
它可以测量单个脉冲的能量，也可以测量多个脉冲的累积能量。
3.波长范围广：Ophir光功率计适用于不同波长范围的激光器。
它能够测量从红外到紫外的各种波长的激光器输出功率和能量。
4.快速响应：Ophir光功率计具有快速响应的特点。
它能够迅速测量激光器的功率和能量，并实时显示测量结果。
第三部分：使用方法1.准备工作：在使用Ophir光功率计之前，需要将其放置在稳定的台面上，并确保周围环境光线较暗，以免干扰测量结果。
2.连接激光器：将激光器的输出端口与Ophir光功率计的输入端口连接。
确保连接牢固，并避免光线泄漏。
3.打开仪器：按下电源按钮，打开Ophir光功率计。
仪器将进行自检，确保其正常工作。
4.选择测量模式：根据需要，选择功率测量模式或能量测量模式。
通过仪器上的按钮进行选择，并在显示屏上确认所选模式。
5.进行测量：将激光器打开，使其输出激光。
观察Ophir光功率计的显示屏，即可看到实时的功率或能量测量结果。
第四部分：注意事项1.安全使用：在进行光功率和能量测量时，务必遵循激光器的使用安全规范。
避免直接照射激光到眼睛或皮肤，以免造成伤害。
2.避免高功率：Ophir光功率计适用于大多数激光器，但对于高功率激光器，需要使用相应的功率扩展器，以避免损坏仪器。
3.定期校准：为确保测量结果的准确性，建议定期校准Ophir光功率计。
可以参考仪器附带的校准指南进行操作。
英维通光功率计说明书1. 引言英维通光功率计是一种用于测量光源输出功率的仪器。
本说明书将详细介绍该功率计的使用方法、技术规格和注意事项，以帮助用户正确操作和维护设备。
2. 功能特点•高精度测量：英维通光功率计采用先进的光电探测技术，能够实现高精度的光功率测量。
•宽波长范围：支持从400nm到1700nm的波长范围内的光功率测量。
•多种接口选项：提供USB、RS232和GPIB等多种接口，方便与其他设备进行连接和数据传输。
•大屏幕显示：配备大尺寸液晶显示屏，直观显示测量结果和参数设置。
•数据存储功能：内置存储器可保存多组测量数据，并支持通过USB接口导出数据到电脑进行分析处理。
3. 使用方法3.1 准备工作在使用英维通光功率计之前，请确保以下准备工作已完成： 1. 将功率计连接至电源，并确保电源稳定。
2. 根据需要选择合适的探头，并将其连接至功率计的探头接口。
3. 打开功率计并等待其初始化完成。
3.2 测量操作1.选择所需的测量波长范围。
2.将待测光源对准功率计的探头，并确保光线正常入射。
3.按下测量按钮，功率计将开始进行测量并显示结果。
4.如需连续测量多个光源，请重复步骤2和3。
3.3 数据存储和导出1.在测量完成后，可以通过菜单功能选择保存数据到内置存储器中。
2.连接功率计与电脑，通过USB接口将数据导出到电脑进行进一步分析处理。
4. 技术规格•波长范围：400nm - 1700nm•测量范围：0dBm - 30dBm•分辨率：0.01dBm•精度：±0.05dBm•接口：USB、RS232、GPIB•显示屏：液晶显示屏，分辨率800x480像素5. 注意事项为确保正确使用英维通光功率计并避免可能的损坏，请注意以下事项： 1. 避免将设备暴露在高温、潮湿或有腐蚀性气体的环境中。
2. 在测量过程中，避免将光源直接对准眼睛，以防止光线对眼睛造成伤害。
3. 使用前请仔细阅读本说明书，并按照指示进行正确的操作。
光功率计的使用介绍光功率计是一种测量光信号功率的仪器，通过测量光的功率来判断光信号的强度，常用于光通信、医学、生物、材料科学等领域。
本文将介绍光功率计的使用，包括使用步骤、注意事项、常见问题及解决方法等。
使用步骤1.连接电源：将光功率计的电源插头插入电源插座，并打开电源开关。
一些光功率计是通过USB接口供电的，此时只需要将USB接口连接至电脑即可。
2.准备测试器具：将要测量的光源连接至光功率计的光口，并将适配器连接至检测器的电源端口。
注意检查光线的接口和适配器是否正确连接。
3.校准：在进行正式测试前需要对光功率计进行校准。
不同型号光功率计的校准方法可能有所不同，一般情况下需要将检测器扣在功率定标光源上，按下校准键，待待校准完成后即可进行正式测试。
4.测量：选择正确的波长，调整检测器与光源之间的距离，激发光源后，读取显示屏上所显示的功率值，可以在检测器附近容纳光信号的容器内操作，以保证功率值的准确性。
5.保存数据：如果需要保存测量数据，可以将光功率计接入电脑，通过软件进行数据的存储和处理。
注意事项1.避免受到光污染：眼睛接触强光时可能会造成损伤，因此在使用光功率计进行测量时，应避免眼睛直接接触光源或检测器。
2.避免机械性损伤：光功率计应放置在干燥、通风、无尘、防静电的工作区，避免机械性损伤，如碰撞、振动和摔落等。
3.保养使用：保持光功率计的卫生清洁、保养良好，避免浸泡于水中。
定期检查仪器工作状态和准确性，确保使用效果。
常见问题及解决方法1.测量误差较大：可能是光源的波长不匹配，或检测器与光源之间的距离不正确，可以重新选择波长并调整检测器的距离。
2.仪器显示屏出现故障：可能是电池电量不足或者电源线不良，首先检查电源问题，如果问题仍未解决，建议向设备商咨询以获得进一步的维护建议。
3.仪器工作异常：如仪器显示异常或光源无法输出信号等问题，建议向设备商咨询以获得进一步的维护建议。
总结使用光功率计需要注意的事项包括避免受到光污染、避免机械性损伤以及注意保持卫生清洁。
光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。
是一种智能化的、高性能的通用光功率计。
采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。
是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。
二．技术条件2．1 性能指标a．光波长范围： 850 ～ 1550 nmb．光功率测量范围：－70 ～＋10 dBmc．显示分辨率： 0.01 dBd．准确度：± 5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件：工作温度 0 ～ 55℃工作湿度≤ 85％f．电源： AC 220伏／50Hz ±10％2．基本功能a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）;b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;三．原理光功率计由五部分组成, 即光探測器、程控放大器和程控滤波器、A/D转换器、微处理器以及控制面板与数码显示器。
A／D变换器P I NI／V 程控放大器和滤波器C P U控制面板和显示器被測光由PIN光探测器检测转换为光电流，由后续斩波稳定程控放大器将电流信号转换成电压信号，即实现I／V转换并放大，经程控滤波器滤除斩波附加分量及干扰信号后，送至A／D 转换器，变成相应于输入光功率电平的数字信号，由微处理器（CPU）进行数据处理，再由数码显示器显示其数据。
CPU可根据注入光功率的大小自动设置量程状态和滤波器状态，同时，可由面板输入指令（通过CPU）控制各部分完成指定工作。
不注入光的情况下，可指令仪器自动调零。
四．使用4．1 面板说明1）前面板(1)POWER 电源开关。
(2)W dBm 对数或线性测量方式转换开关按键每按一次此键，显示方式在“W”和“dBm”之间切换，并且数码显示窗右侧相应的指示器发光。
(3)dB(REL) 相对测量按键。
光功率计使用指导书一、引言光功率计是一种用于测量光功率和光强度的仪器。
它广泛应用于光通信、光纤传感、光学仪器等领域。
本指导书旨在帮助用户正确使用光功率计，并了解其基本原理、使用方法和注意事项，以确保测量结果的准确性和可靠性。
二、基本原理1. 光功率计的工作原理光功率计是通过测量光信号的能量来确定光信号的功率。
它利用光电二极管将光信号转化为电信号，并通过电路放大和处理，最终得到与光信号功率相对应的电压或电流输出。
2. 光功率计的工作范围光功率计的工作范围通常包括可测量的光功率范围、波长范围和光强度范围。
在选择光功率计时，用户应根据实际需求选择适合的型号。
三、使用方法1. 准备工作在使用光功率计之前，用户需先确保所有连接线缆的接口是干净、整洁的，并检查仪器的电源正常。
2. 设置参数根据需要测量的光源波长设置光功率计的工作波长。
在设置波长时，应注意选择正确的单位（如nm或μm）。
3. 连接光源将光源的输出端口与光功率计的输入端口连接起来。
连接时应确保连接牢固，并避免光源和光功率计之间产生信号损失。
4. 测量光功率通过按下测量按钮或触发测量命令来开始测量光功率。
在测量过程中，光功率计将实时显示光源的功率值。
5. 记录结果完成测量后，用户应将测得的光功率结果记录下来。
同时，还应注意保存有关测量条件和环境的信息，以备日后参考。
四、注意事项1. 避免光污染在测量过程中，应尽量避免将光照射到光功率计以外的区域，以免对测量结果产生干扰。
同时，应保持测量环境的清洁，避免灰尘和杂物进入光功率计。
2. 避免强光照射强光照射可能对光功率计造成损坏。
在使用过程中应避免直接将强光照射到光功率计的输入端口，以免损坏光电二极管。
3. 注意光纤连接在连接光纤时，应确保光纤连接面干净、平整，不带有杂质和污渍。
在拆解连接时，应小心操作，避免损坏光纤接口。
4. 正确使用电源光功率计的电源输入电压应与实际使用电源的额定电压相匹配。
在连接电源时，应注意正负极性，并确保电源线安全可靠。
光功率计使用方法步骤
使用光功率计的方法步骤如下：
1. 准备设备：确保光功率计已经连接好供电，并连接到需要测量光功率的光纤或光源。
2. 打开功率计：按下功率计上的电源按钮，等待设备启动并进入工作状态。
3. 选择测量模式：根据需要选择合适的测量模式（例如，峰值功率、平均功率等）。
4. 校准功率计（可选）：如果需要较高的测量精确度，可以校准功率计。
校准可通过将功率计连接到已知功率光源上，并调整校准参数进行完成。
5. 测量光功率：将光功率计的接收窗口对准光源，确保接触良好，并观察显示屏上的功率值。
6. 记录或处理数据：根据需要，可以将测量结果记录下来或进行数据处理。
一些光功率计还提供数据存储或连接到计算机进行进一步处理。
7. 关闭功率计：测量完成后，按下功率计上的电源按钮，确保设备完全关闭。
注意事项：
- 在测量前，确保光纤和接口干净，以避免光损失或误差产生。
- 避免直接暴露于强光源下，以免对光功率计产生损坏。
- 尽量避免用手接触接收窗口，以防止对测量结果产生误差。
- 如果测量中遇到异常或不符合预期的结果，应仔细检查连接和校准设置，并重新进行测试。
光源、光功率计的使用方法在现代通信和光网络领域，光源和光功率计是非常重要的测试工具。
它们能够帮助我们准确测量光信号的强度和质量，确保光通信系统的正常运行。
下面，我将为大家详细介绍光源和光功率计的使用方法。
一、光源的使用方法光源是一种能够发出特定波长和功率的光信号的设备。
常见的光源有发光二极管（LED）和激光二极管（LD）。
在使用光源之前，我们需要了解以下几个方面：1、波长选择光源通常可以提供多种波长的光输出，我们需要根据实际测试需求选择合适的波长。
例如，在光纤通信中，常用的波长有 1310nm 和1550nm。
2、功率调节大多数光源都具有功率调节功能，通过调节旋钮或按钮，可以改变输出光的功率大小。
在测试过程中，需要根据具体要求设置合适的功率水平。
3、连接方式将光源与待测试的光纤或光器件通过合适的连接器进行连接。
确保连接牢固，避免光信号的泄漏和损失。
在正式使用光源之前，通常需要进行一段时间的预热，以保证其输出的稳定性和准确性。
在实际操作中，以使用一个手持式光源为例：首先，打开光源的电源开关。
然后，根据测试需要选择波长，可以通过菜单选项或专门的波长选择按钮进行操作。
接着，调节功率大小，一般会有一个显示当前功率值的屏幕，可以根据需要逐步增加或减小功率，直到达到预期的值。
在连接光纤时，要注意清洁光纤端面，避免灰尘和污垢影响光的传输。
插入光纤后，轻轻拧紧连接器，确保连接紧密。
二、光功率计的使用方法光功率计是用于测量光功率的仪器。
它能够接收光信号，并将其转换为电信号进行测量和显示。
以下是光功率计的使用步骤：1、选择波长与光源相同，光功率计也需要根据测量的光信号波长进行相应的设置，以确保测量的准确性。
2、校准在使用光功率计之前，通常需要进行校准。
校准可以使用标准光源或者已知功率的光源进行。
校准操作可以通过仪器上的校准按钮或菜单选项来完成。
将光功率计与待测量的光纤或光器件连接，连接方式与光源类似。
4、测量完成连接后，光功率计会显示接收到的光功率值。
引言：光源和光功率计是在光学实验、科研和工程应用中经常使用的重要工具。
光源主要用于产生可见光和其他波长范围内的光，而光功率计则用于测量光的功率。
本文将介绍光源和光功率计的基本概念和使用方法，以帮助读者更好地利用它们进行实验和应用。
概述：光源是将电能、化学能或其他形式的能源转化为光能的装置。
光功率计是用于测量光功率的仪器。
在实验和应用中，正确使用光源和光功率计至关重要，它们的使用方法和注意事项将在接下来的正文中详细介绍。
正文：1.光源的使用方法1.1选择适当的光源类型：常见的光源类型包括白光源、激光、LED等，根据实验或应用的需要选择合适的光源类型。
需要考虑的因素包括光谱特性、功率稳定性和使用寿命等。
1.2连接光源：将光源与电源连接，确保电源稳定并与光源配套。
这涉及到正确的电缆连接和电压调节，需要遵循光源厂商提供的操作说明。
1.3调节光源参数：根据实验或应用需求，调节光源的功率、光强、光束直径等参数。
使用光源的控制接口或软件界面进行设置，确保光源输出符合要求。
2.光功率计的使用方法2.1校准光功率计：使用标准光源或标准功率计对光功率计进行校准，以确保其准确度和稳定性。
校准方法可以参考光功率计的使用手册或相关标准。
2.2设置测量参数：根据需要选择适当的测量范围、积分时间和显示单位等参数。
这些参数的选择应根据待测光源的功率范围和信号强度来确定。
2.3放置待测光源：将待测光源放置在光功率计的测量区域内，确保光线垂直照射到光功率计的接收器上，避免遮挡和散射。
2.4测量光功率：启动光功率计进行测量，观察读数和波动。
多次测量并取平均值，以提高测量结果的准确性。
2.5记录和分析数据：记录测量结果和相关参数，并进行数据分析和比较。
根据需要，可以使用光功率计的数据存储和导出功能来保存和处理数据。
3.光源和光功率计的注意事项3.1安全注意事项：在使用光源和光功率计时，要注意防止眩光和光线直接照射眼睛。
对于激光光源，要遵循激光安全操作规程，使用合适的防护设备。
光功率计操作及注意事项
一、用途
用于测量绝对光功率或通过一段光纤的光功率相对损耗。
是最基本的光纤设备，非常像电子学中的万用表。
在光纤测量中，光功率计是重负荷常用表。
通过测量发射端机或光网络的绝对功率，一台光功率计就能够判断光端设备的性能。
用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤线路传输质量。
二、操作方法
针对用户的具体应用，要选择适合的光功率计，应该关注以下各点：
1、选择最优的探头类型和接口类型
2、比价校准精度和制造校准程序，与你的光纤和接头要求范围相匹配。
3、确定这些型号与你的测量范围和显示分辨率相一致。
4、具备直接插入损耗测量的dB功能。
三、注意事项
光功率的单位是dbm,在光纤收发器或交换机的说明书中有它的发光和接收光功率，通常发光小于0dbm，接收端能够接收的最小光功率称为灵敏度，能接收的最大光功率减去灵敏度的值的单位是db(dbm-dbm=db)，为动态范围，光功率减去接收灵敏度是允许的光纤衰耗值。
测试时实际的发光功率减去实际接收到的光功率的值就是光纤衰耗(db)。
端接收到的光功率最佳值是能接收的最大光功率-(动态
范围/2)，每种光收发器和光模块的动态范围不一样，为15-30db左右。
有的说明书会只有发光功率和传输距离两个参数，出的传输距离，大多是0.5db/km。
用最小传输距离除以0.5，就是能接收的最大光功率，如果接收的光功率高于这个值，光收发器可能会被烧坏。
用最大传输距离除以0.5，就是灵敏度，如果接收的光功率低于这个值，链路可能会不通。
光纤的连接有两种方式，一种是固定连接一种是活动连接，固定连接就是熔接，是用专用设备通过放电，将光纤熔化使两段光纤连接在一起，优点是衰耗小，缺点是操作复杂灵活性差。
活动连接是通过连接器，通常在ODF上连接尾纤，优点是操作简单灵活性好，缺点是衰耗大，一般说来一个活动连接的衰耗相当于一公里光纤。
光纤的衰耗可以这样估算:包括固定和活动连接，每公里光纤衰耗0.5db，如果活动连接相当少，这个值可以为0.4db，单纯光纤不包括活动连接，可以减少至0.3db，理论值纯光纤为0.2db/km；为保险计大多数情况下以0.5为好。
光纤测试TX与RX必须分别测试,在单纤情况下由于仅使用一纤，所以只需测试一次.。
