齿轮加工方法总结

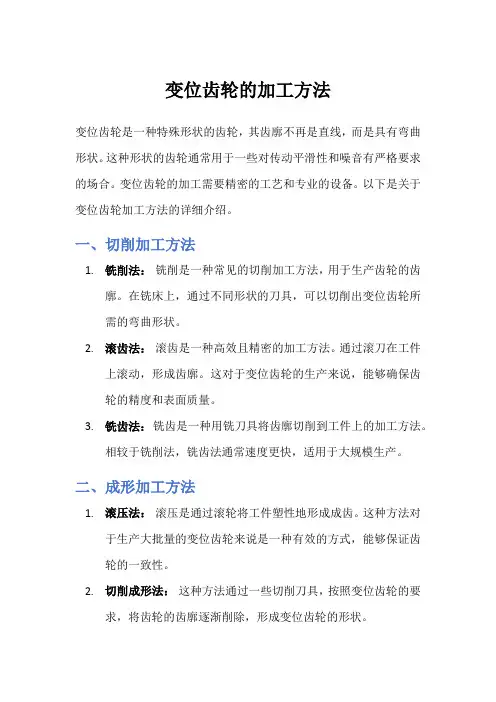

变位齿轮的加工方法变位齿轮是一种特殊形状的齿轮，其齿廓不再是直线，而是具有弯曲形状。

这种形状的齿轮通常用于一些对传动平滑性和噪音有严格要求的场合。

变位齿轮的加工需要精密的工艺和专业的设备。

以下是关于变位齿轮加工方法的详细介绍。

一、切削加工方法1.铣削法：铣削是一种常见的切削加工方法，用于生产齿轮的齿廓。

在铣床上，通过不同形状的刀具，可以切削出变位齿轮所需的弯曲形状。

2.滚齿法：滚齿是一种高效且精密的加工方法。

通过滚刀在工件上滚动，形成齿廓。

这对于变位齿轮的生产来说，能够确保齿轮的精度和表面质量。

3.铣齿法：铣齿是一种用铣刀具将齿廓切削到工件上的加工方法。

相较于铣削法，铣齿法通常速度更快，适用于大规模生产。

二、成形加工方法1.滚压法：滚压是通过滚轮将工件塑性地形成成齿。

这种方法对于生产大批量的变位齿轮来说是一种有效的方式，能够保证齿轮的一致性。

2.切削成形法：这种方法通过一些切削刀具，按照变位齿轮的要求，将齿轮的齿廓逐渐削除，形成变位齿轮的形状。

三、磨削加工方法1.磨齿法：磨齿是一种高精度的加工方法，适用于对齿轮精度要求极高的场合。

通过磨削工具对齿轮进行修整，确保其形状和尺寸的准确性。

2.齿磨法：齿磨是一种专门用于生产高精度齿轮的方法。

通过齿轮磨床，将磨削工具与工件精密配合，实现对变位齿轮齿廓的高精度磨削。

四、电加工方法1.电火花成形法：电火花成形是一种通过电脉冲放电，使电极在工件表面形成弧形切削，从而加工出齿轮齿廓的方法。

这是一种高精度、高效的加工方式。

五、热加工方法1.激光热加工法：激光热加工是一种使用激光束对工件进行局部加热，然后通过冷却形成所需形状的方法。

这对于一些特殊材料的变位齿轮加工有一定的优势。

六、注意事项1.工艺规划：在加工变位齿轮前，需要进行详细的工艺规划，包括选择合适的加工方法、工艺参数的确定等。

2.刀具选择：不同的加工方法需要不同的刀具，需要根据具体情况选择合适的刀具。

3.温度控制：在加工中，尤其是磨削和电火花成形等高温加工中，需要控制好温度，防止因温度过高导致工件变形或质量损失。

五种齿轮的加工方法
齿轮的加工方法有很多种，以下是其中五种常用的方法：
1. 铣齿：这是一种成形法加工方法，使用盘形模数铣刀或指状铣刀进行铣削。

铣刀的刀齿截面形状与齿轮齿间形状相对应，这种方法加工效率和加工精度均较低，仅适用于单件小批生产。

2. 滚齿：属于展成法加工，其工作原理相当于一对螺旋齿轮啮合。

滚齿是除铣齿以外常用的一种利用展成法的切齿工艺。

3. 剃齿：在大批量生产中剃齿是非淬硬齿面常用的精加工方法。

剃齿还可形成鼓形齿，用以改善齿面接触区位置。

4. 插齿：插齿是除滚齿以外常用的一种利用展成法的切齿工艺。

插齿时，插齿刀与工件相当于一对圆柱齿轮的啮合。

插齿刀的往复运动是插齿的主运动，而插齿刀与工件按一定比例关系所作的圆周运动是插齿的进给运动。

5. 展成法磨齿：展成法磨齿的切削运动与滚齿相似，是一种齿形精加工方法，特别是对于淬硬齿轮，往往是唯一的精加工方法。

展成法磨齿可以采用蜗杆砂轮磨削，也可以采用锥形砂轮或碟形砂轮磨削。

以上内容仅供参考，建议查阅专业机械书籍或咨询机械工程师以获取更多有关齿轮加工的信息。

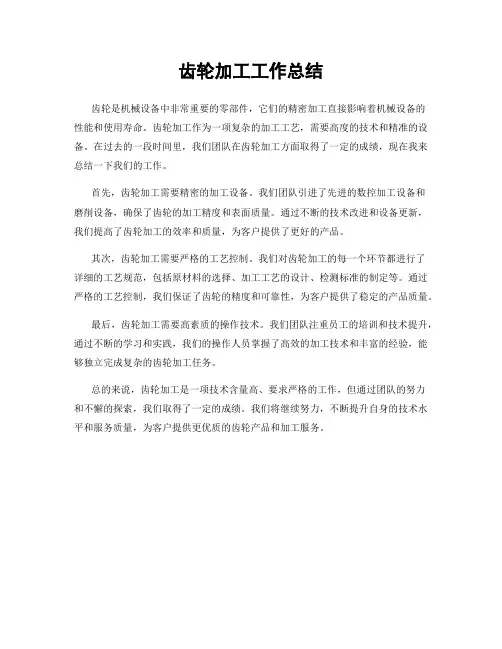

齿轮加工工作总结
齿轮是机械设备中非常重要的零部件，它们的精密加工直接影响着机械设备的
性能和使用寿命。

齿轮加工作为一项复杂的加工工艺，需要高度的技术和精准的设备。

在过去的一段时间里，我们团队在齿轮加工方面取得了一定的成绩，现在我来总结一下我们的工作。

首先，齿轮加工需要精密的加工设备。

我们团队引进了先进的数控加工设备和
磨削设备，确保了齿轮的加工精度和表面质量。

通过不断的技术改进和设备更新，我们提高了齿轮加工的效率和质量，为客户提供了更好的产品。

其次，齿轮加工需要严格的工艺控制。

我们对齿轮加工的每一个环节都进行了
详细的工艺规范，包括原材料的选择、加工工艺的设计、检测标准的制定等。

通过严格的工艺控制，我们保证了齿轮的精度和可靠性，为客户提供了稳定的产品质量。

最后，齿轮加工需要高素质的操作技术。

我们团队注重员工的培训和技术提升，通过不断的学习和实践，我们的操作人员掌握了高效的加工技术和丰富的经验，能够独立完成复杂的齿轮加工任务。

总的来说，齿轮加工是一项技术含量高、要求严格的工作，但通过团队的努力
和不懈的探索，我们取得了一定的成绩。

我们将继续努力，不断提升自身的技术水平和服务质量，为客户提供更优质的齿轮产品和加工服务。

第一章齿轮的种类及应用范围第一节齿轮种类齿轮传动是目前机械传动中应用最广泛、最常见的一种传动形式。

齿轮用它的轮齿来传递力矩和运动、变换运动的方向、指示读数及变换机构的位置等.齿轮按轮齿齿廓曲线，可分为渐开线、摆线、圆弧线、双圆弧线齿轮等.按其外形，可分成圆柱齿轮、锥齿轮、蜗杆蜗轮、鼓形齿轮、非圆齿轮等。

按其传动形式，又可分为平行轴传动、相交轴传动及交错轴传动。

第二节齿轮的应用范围及特点第二章齿轮加工方法及工艺过程第一节齿轮加工方法一、齿轮常用材料及其力学性能齿轮的轮齿在传动过程中要传递力矩而承受弯曲、冲击等载荷.通过一段时间的使用，轮齿还会发生齿面磨损、齿面点蚀、表面咬合和齿面塑性变形等情况而造成精度丧失，产生振动和噪声等故障。

齿轮的工作条件不同，轮齿的破坏形式也不同。

选取齿轮材料时，除考虑齿轮工作条件外，还应考虑齿轮的结构形状、生产数量、制造成本和材料货源等因素。

一般应满足下列几个基本要求：1。

轮齿表面层要有足够的硬度和耐磨性。

2. 对于承受交变载荷和冲击载荷的齿轮，基体要有足够的抗弯强度与韧性.3。

要有良好的工艺性，即要易于切削加工和热处理性能好。

齿轮的常用材料及其力学性能见表1-3.二、常用齿形加工方法齿轮齿形的加工方法，有无切屑加工和切削加工两大类。

无切屑加工方法有：热轧、冷挤、模锻、精密铸造和粉末冶金等。

切削加工方法可分为成形法和展成法两种，其加工精度及适用范围见表1-4。

三、齿轮常用热处理（表1-5）第二节齿轮加工工艺过程齿轮制造技术是获得优质齿轮的关键。

齿轮加工的工艺,因齿轮结构形状、精度等级、生产条件可采用不同的方案，概括起来有齿坯加工、齿形加工、热处理和热处理后精加工四个阶段.齿坯加工必须保证加工基准面精度。

热处理直接决定轮齿的内在质量，齿形加工和热处理后的精加工是制造的关键。

也反映了齿轮制造的水平。

在齿轮加工工艺上,对软齿面和中硬齿面齿轮（300～400HBS），一般工艺方法为调质后滚齿或插齿。

精加工齿轮的5种方法一、滚齿加工滚齿加工是一种常见的精加工齿轮的方法。

它主要通过使用滚刀或滚轮对齿轮进行加工，使其齿轮齿形更加精确。

滚齿加工可以分为两种类型：滚刀滚齿和滚轮滚齿。

滚刀滚齿是通过使用滚刀在齿轮上滚动，形成齿轮的齿形。

滚轮滚齿是通过使用滚轮在齿轮上滚动，形成齿轮的齿形。

滚齿加工具有高效、精确、稳定的特点，广泛应用于各种齿轮的加工过程中。

二、磨齿加工磨齿加工是一种常用的精加工齿轮的方法。

它主要通过使用磨削工具对齿轮进行加工，使其齿形更加精确。

磨齿加工可以分为外圆磨齿和内圆磨齿两种类型。

外圆磨齿是通过使用磨盘在齿轮的外圆表面进行磨削，形成齿轮的齿形。

内圆磨齿是通过使用磨盘在齿轮的内圆表面进行磨削，形成齿轮的齿形。

磨齿加工具有高精度、高表面质量的特点，广泛应用于各种高精度齿轮的加工过程中。

三、铣齿加工铣齿加工是一种常见的精加工齿轮的方法。

它主要通过使用铣削工具对齿轮进行加工，使其齿形更加精确。

铣齿加工可以分为两种类型：直齿铣齿和斜齿铣齿。

直齿铣齿是通过使用直齿铣刀在齿轮表面进行铣削，形成齿轮的齿形。

斜齿铣齿是通过使用斜齿铣刀在齿轮表面进行铣削，形成齿轮的齿形。

铣齿加工具有高效、灵活、适用于各种齿轮的特点，广泛应用于各种齿轮的加工过程中。

四、剃齿加工剃齿加工是一种常用的精加工齿轮的方法。

它主要通过使用剃齿刀对齿轮进行加工，使其齿形更加精确。

剃齿加工可以分为两种类型：外剃齿和内剃齿。

外剃齿是通过使用外剃齿刀在齿轮的外圆表面进行剃齿，形成齿轮的齿形。

内剃齿是通过使用内剃齿刀在齿轮的内圆表面进行剃齿，形成齿轮的齿形。

剃齿加工具有高速、高效、高精度的特点，广泛应用于各种齿轮的加工过程中。

五、拉削加工拉削加工是一种特殊的精加工齿轮的方法。

它主要通过使用拉削刀具对齿轮进行加工，使其齿形更加精确。

拉削加工是一种较为复杂的齿轮加工方法，通常用于加工大模数、大模数角和高精度的齿轮。

拉削加工具有高精度、高表面质量、高加工效率的特点，广泛应用于各种高精度齿轮的加工过程中。

齿轮的加工方法
齿轮的加工方法有多种，下面将介绍其中几种常见的方法。

1. 锻造法：将金属材料放入模具中，通过锻造机械对材料进行锤击和压缩，使其成形为齿轮。

这种方法适用于大型齿轮的生产，如汽车发动机齿轮。

2. 切削法：使用切削工具，如铣床、车床、磨床等，通过切削金属材料的方式来制造齿轮。

这种方法可以生产各种形状的齿轮，但对机器操作和工艺要求较高。

3. 滚齿法：将一块齿轮和一块工作齿轮放在一起，通过轮齿的相互作用，使得工作齿轮表面形成一组相同的齿。

这种方法适用于大批量齿轮的生产，效率较高。

4. 光刻法：利用光刻技术，在光敏材料上制作出齿轮的图案，然后进行腐蚀或电镀等工艺处理，最终形成齿轮。

这种方法适用于微小尺寸的齿轮制造。

5. 3D打印法：利用3D打印技术，根据设计图纸逐层打印出齿轮的模型，然后进行后续的处理和加工工艺，最终得到成品齿轮。

这种方法适用于复杂形状的齿轮制造。

以上是齿轮的几种常见加工方法，每种方法都有其适用的场景和优缺点，根据具体需求选择合适的加工方法可以提高生产效率和产品质量。

随着汽车工业的不断发展，汽车齿轮作为汽车传动系统中的核心部件，其加工质量直接影响到汽车的传动性能、安全性和可靠性。

本文将对汽车齿轮加工技术进行总结，分析其加工工艺、加工方法及注意事项。

一、汽车齿轮加工工艺1. 锻造：锻造是汽车齿轮加工的第一道工序，通过锻造，可以使齿轮的内部组织形成纤维流，提高齿轮的承载能力。

2. 正火处理：正火处理可以使齿轮心部具有良好的韧性，为后续的机械加工提供良好的加工性能。

3. 表面淬火：表面淬火可以使齿轮的轮齿硬度高、耐磨性好，提高齿轮的使用寿命。

4. 低温回火：低温回火可以消除齿轮加工过程中的残余应力，提高齿轮的疲劳强度。

5. 机械加工：机械加工是汽车齿轮加工的关键工序，主要包括粗加工、半精加工和精加工。

6. 热处理：热处理是提高齿轮性能的重要手段，主要包括渗碳、淬火和回火等工艺。

7. 磨削：磨削是汽车齿轮加工的最后一道工序，可以提高齿轮的尺寸精度和表面粗糙度。

二、汽车齿轮加工方法1. 仿形法：仿形法是通过模拟齿轮齿形曲线，加工出与齿形曲线相吻合的齿轮。

2. 范成法：范成法是利用展成原理，通过展成机构加工出齿轮。

3. 数控加工：数控加工是利用计算机编程控制机床，实现齿轮的高精度加工。

4. 超精密加工：超精密加工是利用特殊加工设备，实现齿轮的超高精度加工。

三、汽车齿轮加工注意事项1. 严格控制加工精度：汽车齿轮加工精度直接影响到汽车的传动性能和可靠性，因此在加工过程中要严格控制精度。

2. 选择合适的加工方法：根据齿轮的材料、形状和精度要求，选择合适的加工方法。

3. 注意热处理工艺：热处理工艺对齿轮的性能有很大影响，要严格控制热处理工艺参数。

4. 保证加工表面质量：加工表面质量直接影响到齿轮的耐磨性和使用寿命，要保证加工表面质量。

5. 优化加工工艺参数：根据齿轮的材料、形状和精度要求，优化加工工艺参数，提高加工效率。

总之，汽车齿轮加工技术在汽车工业中占有重要地位。

通过不断优化加工工艺、改进加工方法，提高汽车齿轮的加工质量，为汽车行业的发展提供有力保障。

齿轮加工的方法和技巧1.引言1.1 概述齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮加工是指通过一系列的工艺过程将原材料加工成具有特定齿形和精度要求的齿轮产品。

齿轮加工的质量和精度直接影响到机械设备的运行稳定性和传动效率。

在齿轮加工中，常见的方法包括铸造、锻造、机械加工和制造。

铸造是指将熔化的金属倒入齿轮模具中，待金属冷却凝固后取出成型的方法。

锻造是指通过加热金属，然后利用压力将金属压制成齿轮形状的方法。

机械加工是指通过机床进行切削、磨削、镗削等加工工艺，将齿轮加工成最终形状的方法。

制造是指通过特殊设备和工艺，将齿轮的表面进行硬化、淬火等处理，提高其硬度和耐磨性能的方法。

齿轮加工的技巧包括齿轮加工工艺的选择、加工设备的选择、加工参数的确定等。

在选择齿轮加工工艺时，需要考虑齿轮的材料、尺寸、精度要求等因素，选择最合适的加工方法。

在选择加工设备时，需要考虑设备的精度、稳定性和生产效率等因素，确保能够满足齿轮加工的要求。

在确定加工参数时，需要根据齿轮的尺寸、材料、工艺要求等因素，合理确定切削速度、进给速度、切削深度等参数，保证加工质量和效率。

总之，齿轮加工是一项复杂而关键的工艺，需要综合考虑材料、工艺、设备等多个因素。

通过选择合适的加工方法和技巧，可以有效提高齿轮的质量和精度，确保机械设备的正常运行和传动效率。

随着科技的发展，齿轮加工技术也在不断创新和改进，为各个领域的机械设备提供更加可靠和高效的齿轮传动解决方案。

在未来，我们可以期待齿轮加工技术的进一步发展和应用。

1.2 文章结构文章结构是指文章的组织框架，它决定了文章的逻辑顺序和内容的呈现方式。

本文旨在介绍齿轮加工的方法和技巧，因此文章结构主要分为引言、正文和结论三个部分。

在引言部分，我们将对齿轮加工进行概述，包括齿轮加工的定义、作用和应用领域等内容。

同时，我们还会介绍本文的结构和目的，帮助读者清晰地了解文章的内容安排和写作意图。

正文部分是本文的重点，我们将详细介绍齿轮加工的常见方法和技巧。

一、齿轮加工方法有成形法和展成法（包络法、范成法）两种基本加工类型。

齿轮加工是冷加工，常用的有铣齿，插齿，滚齿，剃齿，磨齿等，加工方法有成型法和展成法两种方法,这两种方法各有优缺点：成型法优点是能在铣床上就能获得齿轮,在设备受限制的情况下考虑。

缺点：为了减少刀具的数量而将齿数分段,在一段齿数内用一把刀,从而齿型会带来系统误差。

展成法是利用刀具和齿轮形成展成运动,来加工齿轮.主要有滚齿和插齿,滚齿是模拟蜗杆齿轮啮合来加工的。

插齿是用模拟两个齿轮啮合来加工的.滚齿用的多,因为滚齿的滚刀的齿形是直线的,方便加工,而插齿的刀具就是一个铲背了的齿轮,齿形是渐开线,加工起来没这方便.但插齿能用在一些滚齿不能加工的位置上,如内齿和退刀距离过短的双联或多连齿轮。

在齿轮的精加工有剃齿和磨齿。

同样是展成法,剃齿的优点是效率高但不能用于硬齿面，磨齿就相反。

成形法是用与被加工齿轮齿槽形状完全相等的成形刀具加工齿形的方法。

展成法是指利用齿轮刀具与被加工齿轮的啮合运动，在齿轮加工机床上切出齿形的加工方法二、用范成法加工齿轮时才有变位齿轮的改进方法。

齿轮变位的意义（1）避免根切现象.切削z<zmin的齿轮而不发生根切；（2）配凑中心距.一对齿轮在非标准中心距的情况下不仅均能安装，而且能满足侧隙为零、顶隙为标准值的要求；（3）改善小齿轮的强度和传动啮合特性，能提高齿轮机构的承载能力。

（4）修复已磨损的旧齿轮。

个人认为：当发生根切现象、改善齿轮强度时，齿轮就采用高度变位；当需要拼凑中心距（配齿）、修复已磨损的齿轮时用角度变位。

三、齿轮传动变位分：角度变位齿轮传动和高度变位变位齿轮传动。

1、高变位：x1=-x2 角变位：x1+x2>0(正传动) x1+x2<0(负传动) .2、高变位齿轮变位前中心距与变位后中心距相等。

角度变位齿轮是变位前与变位后的中心距不相等。

（或大于或小于）3、高变位齿轮不改变齿轮啮合的中心距,避免少齿数齿轮根切,改善齿轮强度,使两齿轮滑动率接近；角变位的主要目的就是凑中心距,节圆和分度圆不重合；4、高度变位-其啮合角不变，角度变位--其啮合角发生变化。
