齿轮加工工艺流程【全面解析】

齿轮轴的加工工艺步骤一、引言在机械制造领域中，齿轮轴是一种重要的零部件，它通常用于传动系统中的齿轮装置。

在齿轮轴的加工过程中，需要进行多个步骤，包括铣削、车削、磨削等工艺。

本文将对齿轮轴的加工工艺步骤进行详细的探讨。

二、铣削加工铣削是齿轮轴加工的第一步，主要用于将齿轮轴的表面进行平整和平行处理。

具体的步骤如下：1. 准备工作•确定齿轮轴的加工尺寸和精度要求•选择适当的铣刀和切削参数•检查铣床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在铣床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整刀具位置•将铣刀移动到离工件表面一定距离的位置•通过刀具的上下调整，确定适当的铣削深度4. 开始铣削•打开铣床的电源，启动铣床•调整进给速度和切削速度，开始进行铣削•按照预定的路径沿着齿轮轴的轴向进行铣削三、车削加工车削是齿轮轴加工的第二步，主要用于将齿轮轴的外径和内孔进行加工。

具体的步骤如下：1. 准备工作•确定齿轮轴的轴向和径向尺寸•选择适当的车刀和车削参数•检查车床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在车床的工作台上•使用合适的夹具保证齿轮轴的夹紧稳固3. 调整刀具位置•将车刀移动到离工件表面一定距离的位置•调整刀具的高度和偏置，确保刀具与齿轮轴的表面接触4. 开始车削•打开车床的电源，启动车床•调整进给速度和切削速度，开始进行车削•沿着齿轮轴的轴向和径向进行车削，实现所需的外径和内孔尺寸四、磨削加工磨削是齿轮轴加工的最后一步，主要用于提高齿轮轴的表面质量和精度。

具体的步骤如下：1. 准备工作•确定齿轮轴的磨削要求和精度要求•选择适当的砂轮和砂轮参数•检查磨床的砂轮和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在磨床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整磨削参数•调整磨床的进给速度和切削速度•通过调整砂轮的位置和偏置，确定适当的磨削深度和砂轮与齿轮轴的接触位置4. 开始磨削•打开磨床的电源，启动磨床•沿着齿轮轴的轴向和径向进行磨削，实现所需的表面质量和精度要求五、总结通过铣削、车削和磨削等工艺步骤，齿轮轴可以得到满足要求的加工结果。

齿轮加工工艺流程齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮加工工艺是指将原材料经过一系列加工工序，最终制成符合要求的齿轮产品的过程。

下面将介绍齿轮加工的工艺流程。

首先，齿轮加工的第一步是原材料的准备。

通常情况下，齿轮的原材料是金属材料，如钢材、铝材等。

在准备原材料时，需要对原材料进行检验，确保其质量符合要求。

然后根据设计要求，将原材料切割成适当尺寸的坯料，为后续加工工序做好准备。

接下来是齿轮的车削加工。

车削是一种常见的金属加工方法，通过车床上的刀具对原材料进行切削，使其形成所需形状。

在齿轮加工中，通过车削可以将坯料的外形加工成齿轮的外形，为后续的齿加工和热处理工序提供基础。

然后是齿轮的齿加工。

齿加工是齿轮加工的关键工序之一，其质量直接影响到齿轮的传动性能。

齿加工通常采用铣削、滚齿等方法，将坯料上的齿轮齿形加工成设计要求的形状和尺寸。

在齿加工过程中，需要严格控制加工参数，确保齿轮的齿形精度和表面质量。

紧接着是齿轮的热处理工艺。

热处理是提高齿轮硬度和耐磨性的重要手段，通常包括淬火、回火等工艺。

通过热处理，可以使齿轮表面形成一定深度的硬化层，提高其使用寿命和传动效率。

最后是齿轮的精加工和检验。

精加工是为了保证齿轮的精度和表面质量，通常包括磨削、滚压等工艺。

在精加工后，需要对齿轮进行严格的检验，包括齿形检测、硬度检测、尺寸检测等，确保齿轮的质量符合要求。

总的来说，齿轮加工工艺流程包括原材料准备、车削加工、齿加工、热处理、精加工和检验等多个环节。

每个环节都需要严格控制工艺参数，确保齿轮的质量和性能。

只有在严格遵循工艺流程的前提下，才能生产出高质量的齿轮产品，满足各种机械设备的传动需求。

齿轮的加工过程齿轮是一种常用的机械传动元件。

齿轮的加工过程中包含了多种工艺和机械加工设备。

下面将详细介绍齿轮的加工过程，以及齿轮加工中需要注意的事项。

1.齿轮的制图和计算：齿轮加工前首先要确定齿轮的参数、支座的尺寸和轴线的位置，然后制作出齿轮的制图和计算。

2.齿轮的切削：齿轮的切削是齿轮加工的核心，目前主要采用的是机床切削和磨削两种工艺。

3.齿轮的热处理：齿轮加工后需要进行热处理，热处理可提高齿轮的强度和韧性，使齿轮达到更高的使用寿命。

4.齿轮的测量：齿轮加工后需要进行测量，以保证齿轮的精度和质量。

二、齿轮加工工艺流程1.齿轮加工的准备工作：包括确定齿轮类型、模数、压力角等参数，并进行相应的计算工作，做好现场防护措施。

2.齿轮的车削：根据计算出的齿轮法向厚度和齿顶高度等参数，利用车床进行齿轮的粗车和精车加工。

3.齿轮齿形的磨削：采用齿轮磨削机对齿轮进行磨削，以确保齿轮齿形的正常与性。

4.齿轮的毛坯加工：通过车铣联合加工等方式，将齿轮的齿顶和齿根部分加工至合适的尺寸。

5.齿轮的热处理：采用火焰调质、控制温度等方式对齿轮进行热处理，提高齿轮的硬度和耐磨性。

7.齿轮表面处理：根据需要对齿轮进行氧化、喷涂、电镀等表面处理，以防止齿轮表面生锈、腐蚀等现象。

8.成品齿轮的包装、运输：将齿轮打包装箱、标签，进行运输。

在运输过程中要避免齿轮的受损或丢失。

三、齿轮加工中需要注意的事项2.妥善控制加工工序，避免在加工过程中出现偏差和误差。

3.对加工工具和设备进行维护和保养，确保加工精度和设备可靠性。

4.加工过程中要做好安全措施，防止发生事故。

5.严格遵守环保标准，防止污染环境。

6.质量问题发现后，要及时记录并进行整改，以提高齿轮加工的质量。

总之，齿轮加工是一项非常复杂的机械加工工艺，需要无缝合作的工艺流程和先进的加工设备，需要严格遵守相关的工艺规范和标准，方可保证齿轮在实际使用中的精度和可靠性。

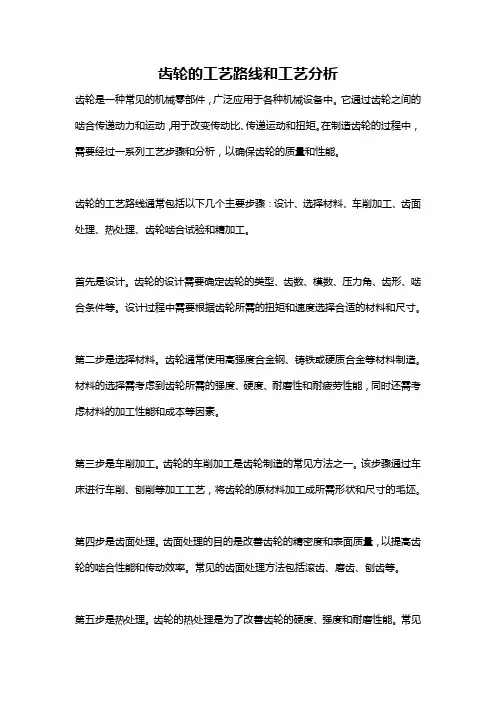

齿轮的工艺路线和工艺分析齿轮是一种常见的机械零部件，广泛应用于各种机械设备中。

它通过齿轮之间的啮合传递动力和运动，用于改变传动比、传递运动和扭矩。

在制造齿轮的过程中，需要经过一系列工艺步骤和分析，以确保齿轮的质量和性能。

齿轮的工艺路线通常包括以下几个主要步骤：设计、选择材料、车削加工、齿面处理、热处理、齿轮啮合试验和精加工。

首先是设计。

齿轮的设计需要确定齿轮的类型、齿数、模数、压力角、齿形、啮合条件等。

设计过程中需要根据齿轮所需的扭矩和速度选择合适的材料和尺寸。

第二步是选择材料。

齿轮通常使用高强度合金钢、铸铁或硬质合金等材料制造。

材料的选择需考虑到齿轮所需的强度、硬度、耐磨性和耐疲劳性能，同时还需考虑材料的加工性能和成本等因素。

第三步是车削加工。

齿轮的车削加工是齿轮制造的常见方法之一。

该步骤通过车床进行车削、刨削等加工工艺，将齿轮的原材料加工成所需形状和尺寸的毛坯。

第四步是齿面处理。

齿面处理的目的是改善齿轮的精密度和表面质量，以提高齿轮的啮合性能和传动效率。

常见的齿面处理方法包括滚齿、磨齿、刨齿等。

第五步是热处理。

齿轮的热处理是为了改善齿轮的硬度、强度和耐磨性能。

常见的热处理方法包括淬火、回火和表面渗碳等。

第六步是齿轮啮合试验。

经过前面的加工步骤后，需要对齿轮进行啮合试验，以检验齿轮的啮合性能和传动效率。

根据测试结果进行相应的调整和改进。

最后一步是精加工。

齿轮的精加工是为了提高齿轮的精度和表面质量。

常见的精加工方法包括滚齿修整、磨齿磨削等，以达到齿轮的设计要求。

在齿轮的工艺分析中，主要需要对每个工艺步骤进行分析和评估。

比如在材料选择上，需要评估材料的力学性能、加工性能和经济性，以确保选择的材料符合齿轮的使用要求并尽可能降低成本。

在车削加工中，需要分析车削工艺参数的选择和优化，以确保加工出的齿轮尺寸和形状的精度和表面质量满足要求。

在齿面处理和热处理中，需要对处理工艺参数进行分析和优化，以保证齿轮的硬度、强度和耐磨性能符合要求。

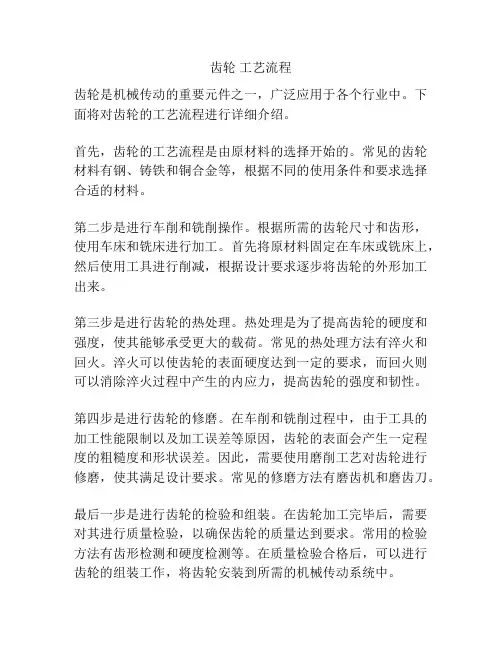

齿轮工艺流程
齿轮是机械传动的重要元件之一，广泛应用于各个行业中。

下面将对齿轮的工艺流程进行详细介绍。

首先，齿轮的工艺流程是由原材料的选择开始的。

常见的齿轮材料有钢、铸铁和铜合金等，根据不同的使用条件和要求选择合适的材料。

第二步是进行车削和铣削操作。

根据所需的齿轮尺寸和齿形，使用车床和铣床进行加工。

首先将原材料固定在车床或铣床上，然后使用工具进行削减，根据设计要求逐步将齿轮的外形加工出来。

第三步是进行齿轮的热处理。

热处理是为了提高齿轮的硬度和强度，使其能够承受更大的载荷。

常见的热处理方法有淬火和回火。

淬火可以使齿轮的表面硬度达到一定的要求，而回火则可以消除淬火过程中产生的内应力，提高齿轮的强度和韧性。

第四步是进行齿轮的修磨。

在车削和铣削过程中，由于工具的加工性能限制以及加工误差等原因，齿轮的表面会产生一定程度的粗糙度和形状误差。

因此，需要使用磨削工艺对齿轮进行修磨，使其满足设计要求。

常见的修磨方法有磨齿机和磨齿刀。

最后一步是进行齿轮的检验和组装。

在齿轮加工完毕后，需要对其进行质量检验，以确保齿轮的质量达到要求。

常用的检验方法有齿形检测和硬度检测等。

在质量检验合格后，可以进行齿轮的组装工作，将齿轮安装到所需的机械传动系统中。

综上所述，齿轮的工艺流程主要包括材料选择、车削和铣削、热处理、修磨、检验和组装等步骤。

每一步都有其独特的工艺要求和技术挑战，需要经过精心的规划和操作才能达到理想的结果。

齿轮工艺的不断改进和创新，对于提高齿轮质量和性能，推动机械工业的发展具有重要的意义。

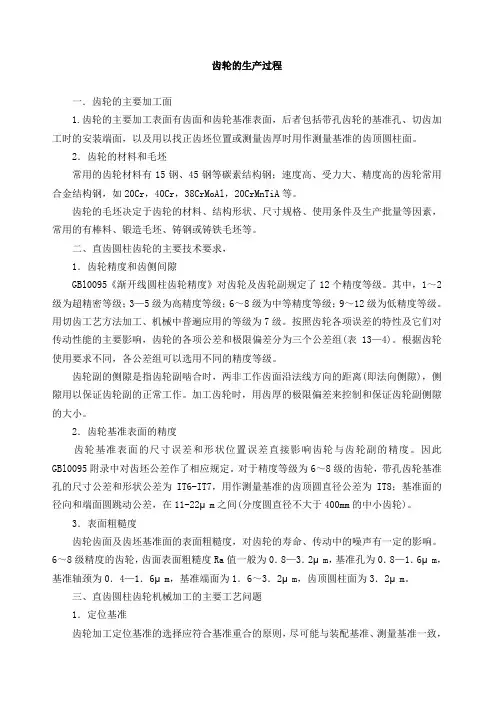

齿轮的生产过程一．齿轮的主要加工面1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。

2．齿轮的材料和毛坯常用的齿轮材料有15钢、45钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr，40Cr，38CrMoAl，20CrMnTiA等。

齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。

二、直齿圆柱齿轮的主要技术要求，1．齿轮精度和齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。

其中，1～2级为超精密等级；3—5级为高精度等级；6～8级为中等精度等级；9～12级为低精度等级。

用切齿工艺方法加工、机械中普遍应用的等级为7级。

按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组(表13—4)。

根据齿轮使用要求不同，各公差组可以选用不同的精度等级。

齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离(即法向侧隙)，侧隙用以保证齿轮副的正常工作。

加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。

2．齿轮基准表面的精度齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。

因此GBl0095附录中对齿坯公差作了相应规定。

对于精度等级为6～8级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7，用作测量基准的齿顶圆直径公差为IT8；基准面的径向和端面圆跳动公差，在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。

3．表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。

6～8级精度的齿轮，齿面表面粗糙度Ra值一般为0．8—3．2μm，基准孔为0．8—1．6μm，基准轴颈为0．4—1．6μm，基准端面为1．6～3．2μm，齿顶圆柱面为3．2μm。

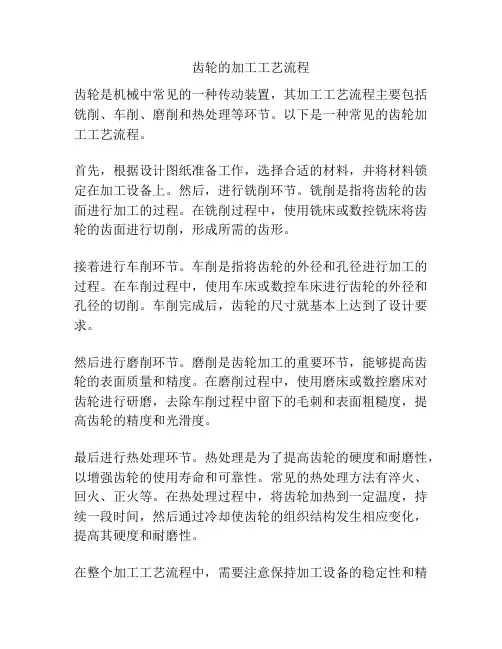

齿轮的加工工艺流程齿轮是机械中常见的一种传动装置，其加工工艺流程主要包括铣削、车削、磨削和热处理等环节。

以下是一种常见的齿轮加工工艺流程。

首先，根据设计图纸准备工作，选择合适的材料，并将材料锁定在加工设备上。

然后，进行铣削环节。

铣削是指将齿轮的齿面进行加工的过程。

在铣削过程中，使用铣床或数控铣床将齿轮的齿面进行切削，形成所需的齿形。

接着进行车削环节。

车削是指将齿轮的外径和孔径进行加工的过程。

在车削过程中，使用车床或数控车床进行齿轮的外径和孔径的切削。

车削完成后，齿轮的尺寸就基本上达到了设计要求。

然后进行磨削环节。

磨削是齿轮加工的重要环节，能够提高齿轮的表面质量和精度。

在磨削过程中，使用磨床或数控磨床对齿轮进行研磨，去除车削过程中留下的毛刺和表面粗糙度，提高齿轮的精度和光滑度。

最后进行热处理环节。

热处理是为了提高齿轮的硬度和耐磨性，以增强齿轮的使用寿命和可靠性。

常见的热处理方法有淬火、回火、正火等。

在热处理过程中，将齿轮加热到一定温度，持续一段时间，然后通过冷却使齿轮的组织结构发生相应变化，提高其硬度和耐磨性。

在整个加工工艺流程中，需要注意保持加工设备的稳定性和精度，选择合适的刀具和工艺参数，以确保齿轮加工的精度和质量。

齿轮的加工工艺流程是一个复杂的过程，需要经验丰富的加工工程师和高精度的加工设备的支持。

综上所述，齿轮的加工工艺流程包括铣削、车削、磨削和热处理等环节，通过这些环节完成对齿轮的加工和处理，最终获得符合设计要求的高质量齿轮。

这个加工工艺流程是机械制造中的常见工艺，对于提高齿轮使用寿命和可靠性具有重要意义。

齿轮加工流程齿轮是机械传动中常用的零部件，它通过齿与齿之间的啮合，将动力传递给其他机械装置，起到传动和变速的作用。

齿轮加工是指将原材料加工成符合设计要求的齿轮零件的过程，其加工流程主要包括原材料准备、车削、铣削、齿轮热处理和齿轮精加工等环节。

首先，进行原材料准备。

齿轮加工的原材料通常为金属材料，如钢、铝合金等。

在进行加工之前，需要对原材料进行检验，确保其符合加工要求，并进行裁剪和锻造，将原材料加工成符合齿轮加工要求的坯料。

接下来是车削环节。

车削是将坯料上的多余部分逐渐去除，使其逐渐成型的过程。

在齿轮加工中，车削通常用于加工齿轮的外圆和轴孔等部位，以确保齿轮的尺寸和形状符合设计要求。

然后是铣削环节。

铣削是利用铣刀对工件进行切削加工，用于加工齿轮的齿廓和齿槽等部位。

铣削加工可以使齿轮的齿形更加精确，提高齿轮的传动效率和使用寿命。

接着是齿轮热处理环节。

齿轮在使用过程中需要承受较大的载荷和摩擦，为了提高其硬度和耐磨性，需要进行热处理。

常见的齿轮热处理工艺包括淬火、渗碳和表面强化等，通过热处理可以使齿轮的性能得到提升。

最后是齿轮精加工环节。

齿轮精加工是对齿轮进行精密加工，包括研磨、滚齿和修齿等工艺。

通过精加工可以使齿轮的齿形更加精确，减小齿轮的摩擦损失，提高传动效率。

总的来说，齿轮加工流程包括原材料准备、车削、铣削、齿轮热处理和齿轮精加工等环节，每个环节都至关重要，对齿轮的性能和使用寿命都有着重要的影响。

在实际加工中，需要严格按照工艺要求进行操作，确保齿轮加工出来的零件符合设计要求，能够稳定可靠地运行在机械传动系统中。

齿轮生产工艺流程齿轮是一种常用的机械传动零件，广泛应用于各种机械设备中。

齿轮的生产工艺流程包括锻造、车削、磨齿、修磨等几个关键步骤。

下面我们将详细介绍齿轮的生产工艺流程。

首先是锻造。

锻造是将金属材料加热至一定温度，然后采用冲击力或挤压力进行塑性变形的一种加工方法。

齿轮的锻造一般采用冲锻方法。

首先，将金属加热至适当的温度，使其处于柔韧状态。

然后将加热的金属放置在锻造机械上，通过冲击力将其压制成齿轮的形状。

锻造可以提高齿轮的强度和耐磨性。

接下来是车削。

车削是通过旋转工件，在切削刀具的切削作用下，将工件上的材料切削掉，从而得到所需形状和尺寸的工件。

齿轮的车削主要包括车外圆、车内圆和车齿面等步骤。

首先，将锻造好的齿轮夹紧在车床上。

然后，通过车床的自动进给装置，使刀具按照预定的参数进行切削。

车床会不断旋转工件，并且刀具也会不断移动，从而将工件上多余的材料切削掉，形成所需的轮廓。

然后是磨齿。

磨齿是将车削好的齿轮表面进行磨削，以提高齿轮的精度和表面质量。

磨齿主要包括两个步骤，即完成齿槽和改善齿面粗糙度。

首先，将齿轮夹在磨齿机上，通过磨削磨具的旋转和进给运动，使齿槽得到加工。

这一步骤需要对磨削过程进行精确的控制，以确保齿槽的形状和尺寸符合设计要求。

然后，通过精细磨削来改善齿面粗糙度。

这一步骤主要是使用细砂轮对齿面进行擦拭，以消除车削工艺留下的痕迹，提高齿轮的表面质量。

最后是修磨。

修磨是对磨齿过程中可能出现的一些缺陷进行处理，以确保齿轮的精度和质量。

修磨一般分为两个步骤，即砂轮修磨和抛光。

首先，使用砂轮修磨对磨齿过程中可能出现的毛刺、裂纹等进行修整。

这一步骤需要对修磨参数进行仔细的控制，以确保修磨后的齿轮表面光滑平整。

然后，进行抛光，进一步提高齿轮的表面光洁度和光泽度。

抛光主要通过使用抛光工具进行磨削和擦拭，以使齿轮表面达到光滑的效果。

以上就是齿轮生产工艺流程的主要步骤。

通过锻造、车削、磨齿和修磨等工艺，可以得到形状准确、精度高、质量可靠的齿轮。

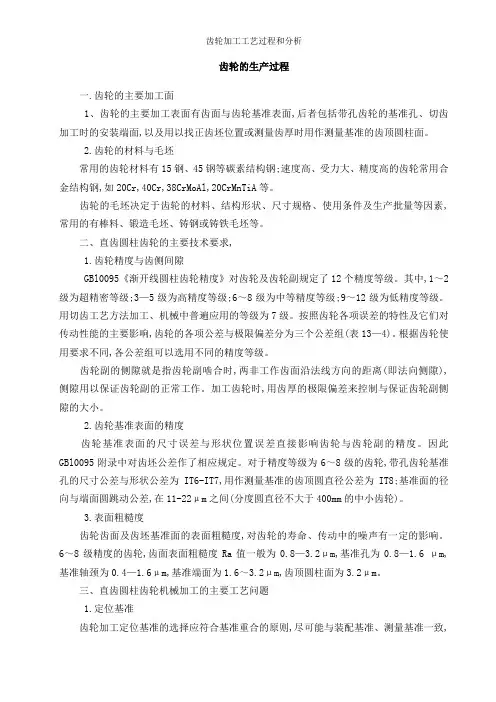

齿轮的生产过程一.齿轮的主要加工面1、齿轮的主要加工表面有齿面与齿轮基准表面,后者包括带孔齿轮的基准孔、切齿加工时的安装端面,以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。

2.齿轮的材料与毛坯常用的齿轮材料有15钢、45钢等碳素结构钢;速度高、受力大、精度高的齿轮常用合金结构钢,如20Cr,40Cr,38CrMoAl,20CrMnTiA等。

齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素,常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。

二、直齿圆柱齿轮的主要技术要求,1.齿轮精度与齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。

其中,1～2级为超精密等级;3—5级为高精度等级;6～8级为中等精度等级;9～12级为低精度等级。

用切齿工艺方法加工、机械中普遍应用的等级为7级。

按照齿轮各项误差的特性及它们对传动性能的主要影响,齿轮的各项公差与极限偏差分为三个公差组(表13—4)。

根据齿轮使用要求不同,各公差组可以选用不同的精度等级。

齿轮副的侧隙就是指齿轮副啮合时,两非工作齿面沿法线方向的距离(即法向侧隙),侧隙用以保证齿轮副的正常工作。

加工齿轮时,用齿厚的极限偏差来控制与保证齿轮副侧隙的大小。

2.齿轮基准表面的精度齿轮基准表面的尺寸误差与形状位置误差直接影响齿轮与齿轮副的精度。

因此GBl0095附录中对齿坯公差作了相应规定。

对于精度等级为6～8级的齿轮,带孔齿轮基准孔的尺寸公差与形状公差为IT6-IT7,用作测量基准的齿顶圆直径公差为IT8;基准面的径向与端面圆跳动公差,在11-22μm之间(分度圆直径不大于400mm的中小齿轮)。

3.表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度,对齿轮的寿命、传动中的噪声有一定的影响。

6～8级精度的齿轮,齿面表面粗糙度Ra值一般为0.8—3.2μm,基准孔为0.8—1.6 μm,基准轴颈为0.4—1.6μm,基准端面为1.6～3.2μm,齿顶圆柱面为3.2μm。

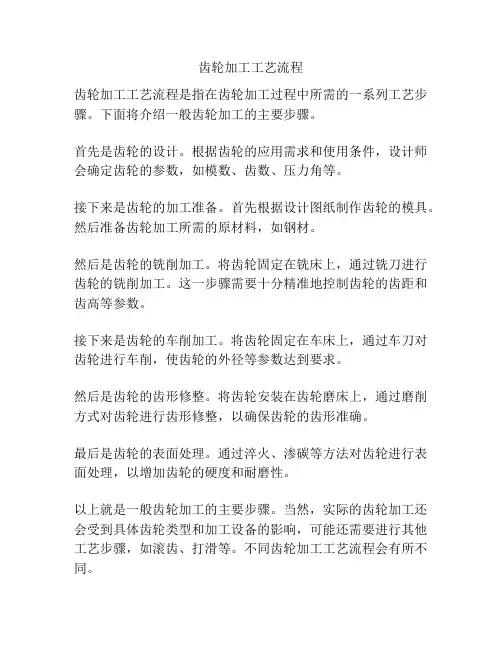

齿轮加工工艺流程
齿轮加工工艺流程是指在齿轮加工过程中所需的一系列工艺步骤。

下面将介绍一般齿轮加工的主要步骤。

首先是齿轮的设计。

根据齿轮的应用需求和使用条件，设计师会确定齿轮的参数，如模数、齿数、压力角等。

接下来是齿轮的加工准备。

首先根据设计图纸制作齿轮的模具。

然后准备齿轮加工所需的原材料，如钢材。

然后是齿轮的铣削加工。

将齿轮固定在铣床上，通过铣刀进行齿轮的铣削加工。

这一步骤需要十分精准地控制齿轮的齿距和齿高等参数。

接下来是齿轮的车削加工。

将齿轮固定在车床上，通过车刀对齿轮进行车削，使齿轮的外径等参数达到要求。

然后是齿轮的齿形修整。

将齿轮安装在齿轮磨床上，通过磨削方式对齿轮进行齿形修整，以确保齿轮的齿形准确。

最后是齿轮的表面处理。

通过淬火、渗碳等方法对齿轮进行表面处理，以增加齿轮的硬度和耐磨性。

以上就是一般齿轮加工的主要步骤。

当然，实际的齿轮加工还会受到具体齿轮类型和加工设备的影响，可能还需要进行其他工艺步骤，如滚齿、打滑等。

不同齿轮加工工艺流程会有所不同。

齿轮加工工艺流程
《齿轮加工工艺流程》
齿轮是机械传动中常见的零部件，它由齿轮轮齿和齿间隙组成，能够传递力和运动。

齿轮加工工艺流程是指对齿轮进行机械加工的整个过程，通常包括车削、滚齿、磨齿等环节。

首先是齿轮车削。

车削是利用车床上的刀具对工件进行切削加工，通过旋转和进给运动来削除工件上的材料，形成所需的外形和尺寸。

在齿轮加工中，车削通常用于加工齿轮的外圆和齿部分。

接下来是齿轮滚齿。

滚齿是一种通过滚轮对齿轮进行成型加工的方法，其优点是成本低、效率高、精度高。

在滚齿时，滚子的齿型与待加工齿轮的齿型相吻合，通过旋转和滚动运动来逐个成型齿轮的每一个齿。

最后是齿轮磨齿。

磨削是一种以磨削轮对工件进行磨削加工的方法，能够获得高精度的表面和尺寸。

在齿轮加工中，磨齿常用于对齿轮进行整体磨削、修形和磨齿。

在齿轮加工工艺流程中，每个环节都至关重要，影响着最终齿轮的质量和性能。

随着技术的不断进步，齿轮加工工艺也在不断改进和完善，以满足不同领域对齿轮的需求。

齿轮加工工艺流程分析发布时间：2021-07-01T14:01:35.610Z 来源：《建筑科技》2021年6月上作者：娄光路[导读] 齿轮制造加工工艺是获得优质齿轮的关键。

在对齿轮轮齿失效形式进行分析并找出相应的解决措施或者说相对应的经济高效处理方法时，就需先要初步了解齿轮的加工工艺流程从而能更好的寻找到齿轮轮齿失效的原因所在，并可以寻找到相应的对策减少或避免因齿轮轮齿的失效导致机械不能正常工作从而造成的经济损失。

河南商丘工学院机械工程学院娄光路 476000摘要：齿轮制造加工工艺是获得优质齿轮的关键。

在对齿轮轮齿失效形式进行分析并找出相应的解决措施或者说相对应的经济高效处理方法时，就需先要初步了解齿轮的加工工艺流程从而能更好的寻找到齿轮轮齿失效的原因所在，并可以寻找到相应的对策减少或避免因齿轮轮齿的失效导致机械不能正常工作从而造成的经济损失。

关键词: 齿轮轮齿;制造流程;失效形式;解决措施1齿轮加工方法现在齿轮的加工技术流程主要有这几个步骤:齿轮的毛坯加工、齿面加工、齿面热处理工艺以及齿轮齿面的精加工等。

齿轮的毛胚件主要分别是锻件、棒料或铸件,当中锻件被使用的频率最高,是对于齿轮的毛胚件先采取正火方式处理,改善其切削和加工类型,以便于更好地进行切削，然后开始进行粗加工,按照齿轮机械结构设计的要求,先将毛坯加工成大致的形状,保留充足的加工余量，再继续进行下一步的半精加工,车、滚、插齿、使得齿轮基本完成，然后再对其部件进行热处理,改善它的力学性能。

根据实际使用需求和与所用原材料的配比不同,有调质、渗碳淬火、齿面高频传感加热淬火等等，最后再对这些齿轮做进一步的精密加工,精修基准、精加工齿轮[1]。

正常的齿轮是按标准化的加工流程和实际使用需求来选择材料在不考虑其他因素时的影响,齿轮将不会在机械的设计使用期限内出现失效的问题[1-3]。

2齿轮毛坯加工齿轮的切削毛坯件在工业齿轮切削加工整个工艺过程中已经占据了举足轻重的重要作用。

齿轮轴的加工工艺步骤
一、前期准备
齿轮轴是一种重要的机械零件，其加工工艺需要进行严密的前期准备。

首先，需要确定齿轮轴的材质和规格。

其次，需要了解齿轮轴的设计
图纸和加工要求。

最后，需要准备好各种加工设备和工具。

二、车削加工
1.粗车
首先，在车床上将齿轮轴的原材料进行粗车，使其外形尺寸达到设计
要求。

2.细车
接下来，在车床上对齿轮轴进行细车，使其表面光滑度达到设计要求。

三、铣削加工
1.铣平端面
在铣床上对齿轮轴两端进行铣削，使其两端面平行度达到设计要求。

2.铣削键槽
在铣床上对齿轮轴进行键槽的铣削，使其与配合零件相匹配。

四、热处理
1.淬火处理
将经过精密加工的齿轮轴放入淬火炉中进行淬火处理，以提高其硬度和强度。

2.回火处理
将淬火后的齿轮轴放入回火炉中进行回火处理，以降低其脆性和提高其韧性。

五、磨削加工
1.粗磨
在磨床上对齿轮轴进行粗磨，使其表面光滑度达到设计要求。

2.细磨
在磨床上对齿轮轴进行细磨，使其表面光滑度更加精细。

六、齿轮加工
1.车削齿形
在齿轮车床上对齿轮进行车削，使其齿形符合设计要求。

2.滚削齿形
在滚齿机上对齿轮进行滚削，使其齿形更加精细。

七、组装
将已经经过各种加工的零部件按照设计要求进行组装，完成整个齿轮轴的制作过程。

八、检验和调试
最后，在专业的检测设备上对制作好的齿轮轴进行检验和调试，确保其质量符合设计要求。

齿轮加工的一般步骤齿轮加工的一般步骤：一、齿轮加工前的准备工作齿轮加工前需要进行一系列的准备工作，包括确定齿轮种类和规格、选择合适的材料、设计齿轮参数、制定加工方案等。

在确定了这些基本参数后，才能进入到具体的加工环节。

二、齿轮加工的加工工艺1. 齿轮车削齿轮车削是齿轮加工中常用的一种方法。

在车床上进行齿轮车削时，首先需要将工件固定在车床上，并进行合适的夹持。

然后，根据设计要求，选择合适的车刀和车床刀具，对工件进行车削。

车削时，需要根据齿轮的齿数和模数等参数，确定车刀的进给量、切削深度和切削速度等参数。

2. 齿轮滚齿齿轮滚齿是一种高效的齿轮加工方法。

它利用齿轮滚刀将齿轮的齿形逐渐滚制出来。

滚齿时，齿轮和滚刀之间要有适当的啮合，以保证齿轮的齿形与滚刀的齿形相吻合。

滚齿过程中，需要控制好滚制力和滚制速度，以保证齿轮的加工质量。

3. 齿轮磨削齿轮磨削是一种高精度的齿轮加工方法。

在磨削过程中，通过磨削砂轮对齿轮进行切削，使其达到设计要求的精度和表面质量。

齿轮磨削时，需要根据齿轮的要求选择合适的磨削砂轮，并进行适当的磨削参数调整，如磨削速度、深度和进给量等。

4. 齿轮修磨齿轮修磨是在齿轮加工后进行的一道工序。

它主要是为了进一步提高齿轮的精度和表面质量。

修磨过程中，需要使用修磨砂轮对齿轮进行细小的磨削修正，以消除加工过程中可能产生的误差，提高齿轮的传动性能。

三、齿轮加工的检测与质量控制齿轮加工完成后，需要进行检测与质量控制。

这是为了确保齿轮的加工质量符合设计要求。

常用的检测方法包括齿轮测量仪、齿轮测量机等。

通过这些检测设备，可以对齿轮的齿形、齿距、齿向等进行精确测量，并与设计要求进行对比，以判断齿轮的合格性。

四、齿轮加工的表面处理齿轮加工完成后，还需要进行表面处理。

表面处理主要是为了提高齿轮的耐磨性和耐腐蚀性。

常用的表面处理方法包括渗碳、氮化、硬化等。

这些方法可以使齿轮表面形成一层硬度较高的保护层，提高齿轮的使用寿命和传动效率。

实习报告主动齿轮工艺流程主动齿轮工艺流程：精车1---精车2----滚齿----磨棱----剃齿——清洗——热处理——磨内孔-----清洗。

一:铸造毛坯齿轮的毛坯加工在整个齿轮加工过程中占有很重要的地位。

齿面加工和检测所用的基准必须在齿轮毛坯加工阶段加工出来，同时齿坯加工所占工时比例较大，对生产效率和齿轮加工质量都具有很大影响，余量过多将导致后续半精加工和精加工所需加工的量增多，耗时增加，降低生产效率；若余量过少，则后续加工需特别谨慎，否则将超出齿轮设计精度尺寸使得产品不合格。

毛坯为铸造件，具体形状如下图1。

图1二：精车外轮廓使其达到尺寸要求。

先夹内孔粗车外轮廓，再以外轮为基准粗车内孔，再以内孔为基准精车外轮廓，达到尺度要求。

三：精车端面使其达到尺寸要求。

以一端面为基准，粗车另一端面，再以粗车后端面为基准，粗车另一端面，再精车端面使其达到尺寸要求。

如图2。

实习报告主动齿轮工艺流程四：滚齿，滚切齿轮属于展成法，可将看作无啮合间隙的齿轮与齿条传动。

当滚齿旋转一周时，相当于齿条在法向移动一个刀齿，滚刀的连续传动，犹如一根无限长的齿条在连续移动。

当滚刀与滚齿坯间严格按照齿轮于齿条的传动比强制啮合传动时，滚刀刀齿在一系列位置上的包络线就形成了工件的渐开线齿形。

随着滚刀的垂直进给，即可滚切出所需的齿廓。

成型如下图3。

图3五：磨棱，磨棱工艺是为了倒角与去毛刺，齿轮作为重要的传动件，由于毛刺的存在，影响其外表，传动精度，再加工及装配，并且产生传动噪音，以至于使齿轮的性能可靠性，寿命和润滑效果下降，更主要是降低了齿轮的质量。

而磨棱倒角机恰是一种很好的用于齿轮去除毛刺的设备。

这一步也正是为了倒角与去毛刺，为后面的的工艺做准备。

六：剃齿，剃齿可以加工直齿和斜齿的内、外圆柱齿轮，生产效率高、加工表面光洁。

是齿轮加工的精加工部分剃齿加工原理相当于一对斜齿轮作双面无侧隙啮合的过程。

加工状态如下图4所示。

剃齿刀实质上是一个高精度的斜齿轮，在齿面上开有小槽，沿渐开线方向形成刀刃，另一个是被加工齿轮。

齿轮加工工艺流程1.锻造制坯热模锻仍然是汽车齿轮件广泛使用的毛坯锻造工艺。

近年来，楔横轧技术在轴类加工上得到了大范围推广。

这项技术特别适合为比较复杂的阶梯轴类制坯，它不仅精度较高、后序加工余量小，而且生产效率高。

2.正火这一工艺的目的是获得适合后序齿轮切削加工的硬度和为最终热处理做组织准备，以有效减少热处理变形。

所用齿轮钢的材料通常为20CrMnTi,一般的正火由于受人员、设备和环境的影响比较大，使得工件冷却速度和冷却的均匀性难以控制，造成硬度散差大，金相组织不均匀，直接影响金属切削加工和最终热处理，使得热变形大而无规律，零件质量无法控制。

为此，采用等温正火工艺。

实践证明，采用等温正火有效改变了一般正火的弊端，产品质量稳定可靠。

3.车削加工为了满足高精度齿轮加工的定位要求，齿坯的加工全部采用数控车床，使用机械夹紧不重磨车刀，实现了在一次装夹下孔径、端面及外径加工同步完成，既保证了内孔与端面的垂直度要求，又保证了大批量齿坯生产的尺寸离散小。

从而提高了齿坯精度，确保了后序齿轮的加工质量。

另外，数控车床加工的高效率还大大减少了设备数量，经济性好。

4.滚、插齿加工齿部所用设备仍大量采用普通滚齿机和插齿机，虽然调整维护方便，但生产效率较低，若完成较大产能需要多机同时生产。

随着涂层技术的发展，滚刀、插刀刃磨后的再次涂镀非常方便地进行，经过涂镀的刀具能够明显地提高使用寿命，一般能提高90%以上，有效地减少了换刀次数和刃磨时间，效益显着。

5.剃齿径向剃齿技术以其效率高，设计齿形、齿向的修形要求易于实现等优势被广泛应用于大批量汽车齿轮生产中。

6.热处理汽车齿轮要求渗碳淬火，以保证其良好的力学性能。

对于热后不再进行磨齿加工的产品，稳定可靠的热处理设备是必不可少的。

7.磨削加工主要是对经过热处理的齿轮内孔、端面、轴的外径等部分进行精加工，以提高尺寸精度和减小形位公差。

齿轮生产工艺流程
《齿轮生产工艺流程》
齿轮是机械传动中常见的零部件，其生产工艺流程十分复杂。

一般而言，齿轮的生产工艺流程包括锻造、车削、磨削、齿轮刀具的制造和热处理等多个环节。

下面我们就来详细介绍一下齿轮的生产工艺流程。

首先是锻造环节。

锻造是将预制坯料加热后通过模具挤压成型的工艺过程，齿轮的锻造过程一般包括预制坯料的加热、成型、回火等环节。

接下来是车削环节。

车削是通过车床对齿轮进行精确加工的工艺过程，其中包括粗车、半精车和精车等不同的加工步骤，以保证齿轮的外形尺寸和轴孔的精度。

然后是磨削环节。

磨削是通过磨床对齿轮进行精密的加工工艺，包括外圆、端面、齿面和其他精度要求较高的表面的磨削加工。

接着是齿轮刀具的制造环节。

齿轮刀具是用于加工齿轮的刀具，其制造质量直接关系到齿轮加工的效率和精度。

最后是热处理环节。

热处理是对齿轮材料进行热处理，以提高材料的硬度、强度和耐磨性，进而提高齿轮的使用寿命和传动性能。

通过以上的工艺流程，可以生产出高质量的齿轮产品，满足各
种机械传动的需求。

当然，不同类型的齿轮在生产工艺流程上可能会有所不同，但总的流程是相似的。
