图形的变换归纳总结图形变换是数学中的一个重要概念，它涉及到图形在平面内的平移、旋转、镜像和缩放等操作。
通过对图形变换的归纳总结，我们能够更好地理解其规律和性质，并应用于解决实际问题。
本文将从平移、旋转、镜像和缩放四个方面来归纳总结图形变换的相关知识。
一、图形平移图形平移是指在平面内保持大小和形状不变的情况下，将图形沿平行向量平移一定距离。
平移变换的特点是新旧图形相似，仅位置发生改变。
平移变换常用符号表示为T(x, y) = (x + a, y + b)，其中T表示平移操作，(x, y)表示原始图形的坐标，而(a, b)表示平移向量的坐标。
通过平移变换，我们可以得到同一图形在不同位置的变化。
二、图形旋转图形旋转是指将图形按照某一中心点旋转一定角度，使其形状和大小保持不变。
旋转变换的特点是新旧图形相似，仅方向发生改变。
旋转变换常用符号表示为R(θ)，其中R表示旋转操作，θ表示旋转的角度。
旋转角度可正可负，表示顺时针或逆时针方向的旋转。
通过旋转变换，我们可以得到同一图形在不同方向的变化。
三、图形镜像图形镜像是指将图形沿一条直线作对称操作，使其形状和大小保持不变。
镜像变换的特点是新旧图形相似，仅位置关系发生改变。
镜像变换常用符号表示为M(x, y)，其中M表示镜像操作，(x, y)表示原始图形的坐标。
镜像操作可以分为水平镜像和垂直镜像两种情况。
通过镜像变换，我们可以得到同一图形在不同位置关系下的变化。
四、图形缩放图形缩放是指按照一定的比例改变图形的大小，使其形状保持不变。
缩放变换的特点是新旧图形相似，仅大小发生改变。
缩放变换常用符号表示为S(k)，其中S表示缩放操作，k表示缩放的比例因子。
比例因子k可以大于1表示放大操作，也可以小于1表示缩小操作。
通过缩放变换，我们可以得到同一图形在不同大小比例下的变化。
通过对图形变换的归纳总结，我们可以发现以下规律：1. 平移、旋转和缩放操作都可以通过坐标变换实现，其中平移操作相对简单，仅需改变图形的坐标即可；旋转和缩放操作则需要通过旋转矩阵和缩放矩阵进行计算。
图形变换（转）主要内容：图形处理是CAD/CAM中的关键技术，包括图形⽣成、编辑和图形变换。
计算机图形学计算机图形学的概念计算机图形学的研究内容图形变换点的变换⼆维图形的变换⼆维图形的齐次变换⼆维图形的基本变换复合变换三维图形的齐次变换三维图形的基本变换复合变换1、什么是计算机图形学计算机图形学（Computer Graphics）是近30年来发展迅速、应⽤⼴泛的新兴学科，是计算机科学最活跃的分⽀之⼀。
计算机图形学是研究在计算机中如何表⽰图形，以及利⽤计算机进⾏图形的计算、处理和显⽰的相关原理与算法的⼀门学科。
随着计算机技术的发展，计算机图形学在CAD/CAM等计算机应⽤领域中占有越来越重要的地位。
计算机图形学的研究内容是⼗分丰富的。
虽然许多研究⼯作已经进⾏了多年，取得了不少成果，但随着计算机技术的进步和图形显⽰技术应⽤领域的扩⼤和深⼊，计算机图形学的研究、开发与应⽤还将得到进⼀步的发展。
2、图形变换的概念根据需要将已定义的图形从屏幕的某⼀位置移动到另⼀位置，或改变图形的⼤⼩和形状或利⽤已有的图形⽣成复杂的图形，这种图形处理的⽅法称为图形的⼏何变换，简称图形变换。
图形变换是计算机图形学的核⼼基础，通过图形变换，能够很⽅便地由简单图形派⽣出所需要的图形。
图形变换主要包括⼆维图形和三维图形的⼏何变换，投影变换等。
图形变换通常采⽤矩阵变换的⽅法，图形变换不同，其变换矩阵也不同，本节将重点介绍图形变换的矩阵⽅法及图形变换的程序设计。
2.1 点的变换在计算机绘图中，常常要进⾏诸如⽐例、对称、旋转、平移、投影等各种变换，图形可以⽤点集来表⽰，也就是点集定了，图形也就确定了。
如果点的位置变了，图形也就随之改变。
因此，要对图形进⾏变换，只要变换点就可以了。
由于点集可以⽤矩阵的⽅法来表达，因此对点的变换可以通过相应的矩阵运算来实现，即旧点（集）×变换矩阵矩阵运算新点（集）。
2.2 ⼆维图形变换⼆维图形变换主要包括⽐例，对称、错切、旋转、平移等。

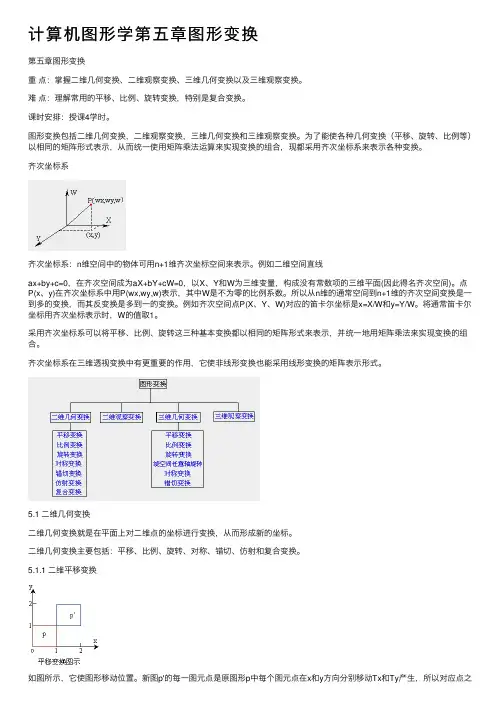

计算机图形学第五章图形变换第五章图形变换重点：掌握⼆维⼏何变换、⼆维观察变换、三维⼏何变换以及三维观察变换。
难点：理解常⽤的平移、⽐例、旋转变换，特别是复合变换。
课时安排：授课4学时。
图形变换包括⼆维⼏何变换，⼆维观察变换，三维⼏何变换和三维观察变换。
为了能使各种⼏何变换（平移、旋转、⽐例等）以相同的矩阵形式表⽰，从⽽统⼀使⽤矩阵乘法运算来实现变换的组合，现都采⽤齐次坐标系来表⽰各种变换。
齐次坐标系齐次坐标系：n维空间中的物体可⽤n+1维齐次坐标空间来表⽰。
例如⼆维空间直线ax+by+c=0，在齐次空间成为aX+bY+cW=0，以X、Y和W为三维变量，构成没有常数项的三维平⾯(因此得名齐次空间)。
点P(x、y)在齐次坐标系中⽤P(wx,wy,w)表⽰，其中W是不为零的⽐例系数。
所以从n维的通常空间到n+1维的齐次空间变换是⼀到多的变换，⽽其反变换是多到⼀的变换。
例如齐次空间点P(X、Y、W)对应的笛卡尔坐标是x=X/W和y=Y/W。
将通常笛卡尔坐标⽤齐次坐标表⽰时，W的值取1。
采⽤齐次坐标系可以将平移、⽐例、旋转这三种基本变换都以相同的矩阵形式来表⽰，并统⼀地⽤矩阵乘法来实现变换的组合。
齐次坐标系在三维透视变换中有更重要的作⽤，它使⾮线形变换也能采⽤线形变换的矩阵表⽰形式。
5.1 ⼆维⼏何变换⼆维⼏何变换就是在平⾯上对⼆维点的坐标进⾏变换，从⽽形成新的坐标。
⼆维⼏何变换主要包括：平移、⽐例、旋转、对称、错切、仿射和复合变换。
5.1.1 ⼆维平移变换如图所⽰，它使图形移动位置。
新图p'的每⼀图元点是原图形p中每个图元点在x和y⽅向分别移动Tx和Ty产⽣，所以对应点之间的坐标值满⾜关系式x'=x+Txy'=y+Ty可利⽤矩阵形式表⽰成：［x' y'］=［x y］+［Tx Ty］简记为：P'=P+T，T=［Tx Ty］是平移变换矩阵(⾏向量)。
从矩阵形式来看，平移变换是矩阵加法，⽽⽐例和旋转变换则是矩阵乘法。
第五章图形变换重点：掌握二维几何变换、二维观察变换、三维几何变换以及三维观察变换。
难点：理解常用的平移、比例、旋转变换，特别是复合变换。
课时安排：授课4学时。
图形变换包括二维几何变换，二维观察变换，三维几何变换和三维观察变换。
为了能使各种几何变换（平移、旋转、比例等）以相同的矩阵形式表示，从而统一使用矩阵乘法运算来实现变换的组合，现都采用齐次坐标系来表示各种变换。
齐次坐标系齐次坐标系：n维空间中的物体可用n+1维齐次坐标空间来表示。
例如二维空间直线ax+by+c=0，在齐次空间成为aX+bY+cW=0，以X、Y和W为三维变量，构成没有常数项的三维平面(因此得名齐次空间)。
点P(x、y)在齐次坐标系中用P(wx,wy,w)表示，其中W是不为零的比例系数。
所以从n维的通常空间到n+1维的齐次空间变换是一到多的变换，而其反变换是多到一的变换。
例如齐次空间点P(X、Y、W)对应的笛卡尔坐标是x=X/W和y=Y/W。
将通常笛卡尔坐标用齐次坐标表示时，W的值取1。
采用齐次坐标系可以将平移、比例、旋转这三种基本变换都以相同的矩阵形式来表示，并统一地用矩阵乘法来实现变换的组合。
齐次坐标系在三维透视变换中有更重要的作用，它使非线形变换也能采用线形变换的矩阵表示形式。
5.1 二维几何变换二维几何变换就是在平面上对二维点的坐标进行变换，从而形成新的坐标。
二维几何变换主要包括：平移、比例、旋转、对称、错切、仿射和复合变换。
5.1.1 二维平移变换如图所示，它使图形移动位置。
新图p'的每一图元点是原图形p中每个图元点在x和y方向分别移动Tx和Ty产生，所以对应点之间的坐标值满足关系式x'=x+Txy'=y+Ty可利用矩阵形式表示成：［x' y'］=［x y］+［Tx Ty］简记为：P'=P+T，T=［Tx Ty］是平移变换矩阵(行向量)。
从矩阵形式来看，平移变换是矩阵加法，而比例和旋转变换则是矩阵乘法。
若这三种变换都能运用乘法来实现的话，我们就可以实现三种变换的任意组合。
为了实现这个目的，一般采用齐次坐标系来表示这三种变换，齐次坐标系中的平移变换矩阵形式是5.1.2 二维比例变换如图所示，它改变显示图形的比例。
新图形p'的每个图元点的坐标值是原图形p中每个图元点的坐标值分别乘以比例常数Sx和Sy，所以对应点之间的坐标值满足关系式x'=x·Sxy'=y·Sy可利用矩阵形式表示成：简记成p'=P·S，其中是比例变换矩阵。
在齐次坐标系中的比例变换矩阵形式是：5.1.3 二维旋转变换二维旋转变换：图形相对坐标原点的旋转如图所示，它产生图形位置和方向的变动。
新图形p'的每个图元点是原图形p每个图元点保持离坐标原点距离不变并绕原点旋转θ角产生的，并以逆时针方向旋转为正角度，对应图元点的坐标值满足关系式x'=xcosθ-ysinθy'=xsinθ+ycosθ用矩阵形式表示成简记为P'=P·R，其中是旋转变换矩阵。
在齐次坐标系中的比例变换矩阵形式是5.1.4 二维对称变换二维对称变换（或称反射变换）是产生物体镜像的一种变换，该变换实际上是比例变换的几种特殊情况。
1、以y轴为对称线的对称变换变换后，图形点集的x坐标值不变，但符号相反；y坐标值不变。
矩阵表示形式为：2、以x轴为对称线的对称变换变换后，图形点集的x坐标值不变；y坐标值不变，但符号相反。
矩阵表示形式为：3、以原点为对称的对称变换变换后，图形点集的x和y坐标值不变，但符号相反。
矩阵表示形式为:4、以直线y=x为对称线的对称变换变换后，图形点集的x和y坐标对调。
矩阵表示形式为5、以直线y=-x为对称线的对称变换变换后，图形点集的x和y坐标对调,但符号相反。
矩阵表示形式为5.1.5 二维错切变换二维错切变换：是一种会使物体形状发生变化的变换。
常用的错切变换有两种：改变x坐标值和改变y坐标值。
1、图形沿x方向的错切数学表达式为x'=x+SH x·y SH x≠0y'=y矩阵表示为2、图形沿y方向的错切数学表达式为x'=xy'=SH y·x+y SH y≠0矩阵表示为5.1.6 二维仿射变换二维仿射变换的形式为：x'=a xx x+a xy y+b xy'=a yx x+a yy y+b y变换的坐标x'和y'都是原始坐标x和y的线性函数。
参数aij 和bk是由变换类型确定的常数。
仿射变换具有平行线转换成平行线和有限点映射到有限点的一般特性。
平移、比例、旋转、对称和错切变换是二维仿射变换的特例，任何常用的二维仿射变换总可表示为这五种变换的组合。
5.1.7 二维复合变换二维复合变换：前面所讨论的图形变换是相对于坐标原点或坐标轴来进行的。
在实际中，常常需要相对于任意点或任意轴来进行变换。
为了做到这一点，可通过计算多个基本变换矩阵的乘积来得到总的变换矩阵或称为复合变换矩阵，从而实现任意顺序的组合变换。
常见的组合变换有：1、绕任意点的旋转绕任意点（或称基准点）（x r,y r）的旋转：该变换可分成如图所示的三个步骤来实现（1）平移物体使基准点位置被移到坐标原点；（2）绕坐标原点旋转；（3）平移物体使基准点回到原始位置。
该变换顺序的复合变换矩阵为：2、相对任意点的比例变换相对任意点（固定点）（x f,y f）的比例变换：该变换可分成如图所示的三个步骤来实现（1）平移物体使固定点与坐标原点重合；（2）相对于坐标原点的比例变换；（3）平移物体使固定点回到原始位置。
该变换顺序的复合变换矩阵为3、矩阵的组合特性即矩阵乘法满足结合率，不满足交换率。
在进行连续变换时一定要按变换次序进行变换矩阵的运算，否则不同次序的变换会产生不同的变换结果。
如下图所示。
5.2 二维观察变换在实际应用中，用户要求图形系统具有能从已有的图形显示数据（对应一个完整的图形）中方便地选出数据（对应某一区域的图形）进行显示的能力，我们把在用户坐标系中预先选定的将产生图形显示的区域称为窗口。
同样，在使用中用户也要求能控制显示图形在显示屏上的位置和大小，我们把在显示器坐标系中规定的显示图形区域称为视口。
观察变换就是把这种用户坐标系中窗口的图形变换到显示器的视口中以产生显示。
设用户选定的窗口范围为(wxl,wyl)和(wxr,wyr)，视口范围为(vxl,vyl)和(vxr,vyr)。
将窗口中的图形转为视口中图形的过程：1、先平移窗口使其左下角与坐标原点重合；2、再比例变换使其大小与视口相等；3、最后再通过平移使其移到视口位置。
窗口中的全部图形经过与此相同的变换后便变换成视口中的图形了。
因此视见变换矩阵是：5.3 三维几何变换三维几何变换是二维几何变换的扩展。
三维齐次变换可用4×4矩阵表示。
平移变换 - 比例变换 - 旋转变换 - 绕空间任意轴的旋转变换 - 对称变换 -错切变换5.3.1 三维平移变换三维平移变换：将空间点(x,y,z)平移到新空间点(x',y',z')，齐次变换矩阵为：变换过程为：[x' y' z' 1]=[x y z 1]·T(T x,T y,T z)其中，T x,T y,T z分别为在x,y,z坐标轴方向上的平移量。
5.3.2 三维比例变换三维比例变换：沿各坐标轴方向分别乘以一个比例系数，以实现各个方向上的缩放功能。
比例变换矩阵为变换过程为[x' y' z' 1]=[x y z 1]·S(S x,S y,S z)其中，S x,S y,S z分别为在x,y,z坐标轴方向上的比例系数。
5.3.3 三维旋转变换三维旋转变换：是指将物体绕某个坐标轴旋转一个角度，所得到的空间位置变化。
我们规定旋转正方向与坐标轴矢量符合右手法则，即从坐标轴正值向坐标原点观察，逆时针方向转动的角度为正。
如图所示。
绕三个基本轴的旋转变换：1、绕z轴旋转θ角。
空间物体绕z轴旋转时，物体各顶点的x,y坐标改变，而z坐标不变。
绕z轴旋转矩阵为：2、绕x方向旋转θ角同理，绕x轴旋转变换矩阵为：3、绕y方向旋转θ角同理，绕y轴旋转变换矩阵为：5.3.4 绕空间任意轴的旋转变换图a:变换之前绕空间任意轴的旋转变换：先将图形随直线（旋转轴）一起移动和旋转并使直线与某一坐标轴重合，再将图形绕直线进行旋转变换，最后将旋转变换后的图形和直线一起作相反的旋转和移动并使直线回到原来位置。
具体变换步骤是：1、平移使点（x1,y1,z1）位于坐标原点，变换矩阵是：2、绕x轴旋转，使直线处在x-z平面上。
为此，旋转角应等于直线在y-z 平面上的投影与z轴夹角。
因此投影线与z轴夹角θ的旋转变换矩阵是：3、绕y轴旋转，使直线与z轴重合。
如图所示，直线与z轴夹角-φ的旋转变换矩阵是：4、进行图形绕直线即绕z轴旋转，旋转矩阵是：5、使直线回到原来位置，结果图形即为原图形绕指定直线旋转变换后的图形。
直线回到原来位置需要进行（3）～（1）的逆变换，其中：图形绕空间任意轴旋转的总变换矩阵是5.3.5 三维对称变换三维对称变换可以是关于给定对称轴的或者是关于给定对称平面的变换。
三维对称矩阵的建立类似于二维的。
关于给定对称轴的对称变换等价于绕此轴旋转180o。
关于平面的对称变换等价于四维空间中的180o旋转。
当对称平面是坐标平面时（x-y,或x-z,y-z），可以将此变换看成是左手系和右手系之间的转换。
上图给出了将坐标系从右手系转换到左手系的对称变换例子，该变换改变z坐标符号，保持x坐标和y坐标值不变，关于x-y平面的点对称变换矩阵为：类似的关于y-z平面和x-z平面的对称变换矩阵分别将x和y的值取反。
关于其它平面的对称变换可以由平移、旋转及坐标平面对称变换复合而得。
5.3.6 三维错切变换三维错切变换：在三维空间中，除了相对于x或y轴的变换以产生物体的变形外，还可产生相对于z轴的变形。
三维形体的错切变换矩阵为：其中，SH x1和SH x2为沿x方向的错切系数，SH y1和SH y2为沿y方向的错切系数，SH z1和SH z2为沿z方向的错切系数。
5.4 三维观察变换三维观察变换所起的作用是完成从用户空间选取的一部分物体描述变换到显示屏上指定的视口中的图形描述。
从用户的图象描述产生显示器上的图形描述的处理过程如图所示。
一、取景变换和规范化视见体变换取景变换即是完成从用户坐标系中的描述到观察坐标系中的描述的坐标变换，主要包括:1、观察平面的确定（即指定观察坐标系）（1）首先挑选一个用户坐标点称为观察参考点VRP，即该点为观察坐标系的原点；（2）其次，通过给定观察平面法向量来选择观察坐标系的Z v轴和观察平面方向；（3）第三，指定一观察向上向量，通过该向量来建立观察坐标系的Y v轴；（4）最后，确定观察点又称为投影中心（若为透视投影时）或确定投影方向（若为平行投影时）。
