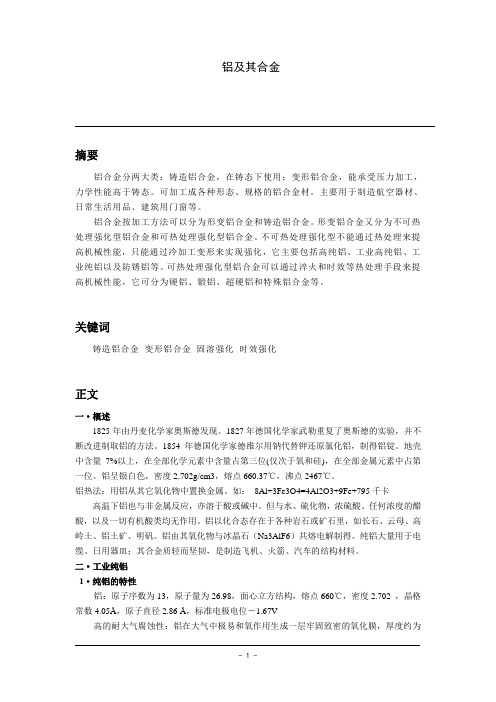

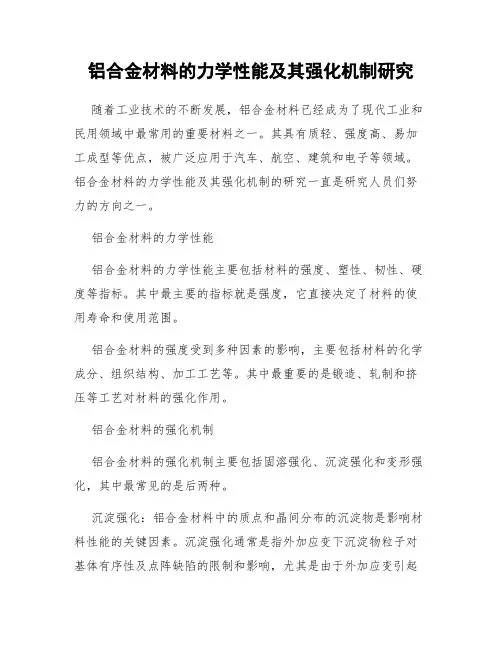

铝及其合金的强化机制
因为是纯铝，不能进行热处理强化，就只能靠形变强化（冷变形），强化原理为冷变形后位错密度增加，且位错相互缠绕并形成胞状结构（形变亚晶），不但能够阻碍位错滑移，而且是不能滑移的位错数量增加。
1、热处理，使纯铝发生再结晶，这个原理是细晶强化，晶粒细小，金属的强度和塑性都得到提高；
2、锻造、挤压、拉拔等工艺造成加工硬化，原理是形变强化，形变造成位错密度增大，金属强度增大，但是塑性下降；
3、采用喷丸、喷砂等工艺对铝的表面进行加工，使其表面得到强化，即表面强化，铝的强度提高，但是塑性降低，其强化原理仍然是形变强化；
4、还有一类特殊的强化，即制备很细的铝晶须，铝晶须的强化很高，达到纯铝强度的10倍左右；
5、其他强化手段如固溶强化、沉淀强化、颗粒强化等都改变了铝的成分；
铝合金的强化方式主要有以下几种：
1．固溶强化
纯铝中加入合金元素，形成铝基固溶体，造成晶格畸变，阻碍了位错的运动，起到固溶强化的作用，可使其强度提高。根据合金化的一般规律，形成无限固溶体或高浓度的固溶体型合金时，不仅能获得高的强度，而且还能获得优良的塑性与良好的压力加工性能。Al－Cu、Al －Mg、Al－Si、Al－Zn、Al－Mn等二元合金一般都能形成有限固溶体，并且均有较大的极限溶解度（见表9-2），因此具有较大的固溶强化效果。
2．时效强化
合金元素对铝的另一种强化作用是通过热处理实现的。但由于铝没有同素异构转变，所以其热处理相变与钢不同。铝合金的热处理强化，主要是由于合金元素在铝合金中有较大的固溶度，且随温度的降低而急剧减小。所以铝合金经加热到某一温度淬火后，可以得到过饱和的铝基固溶体。这种过饱和铝基固溶体放置在室温或加热到某一温度时，其强度和硬度随时间的延长而增高，但塑性、韧性则降低，这个过程称为时效。在室温下进行的时效称为自然时效，在加热条件下进行的时效称为人工时效。时效过程中使铝合金的强度、硬度增高的现象称为时效强化或时效硬化。其强化效果是依靠时效过程中所产生的时效硬化现象来实现的。3．过剩相强化
假如铝中加入合金元素的数量超过了极限溶解度，则在固溶处理加热时，就有一部分不能溶入固溶体的第二相出现，称为过剩相。在铝合金中，这些过剩相通常是硬而脆的金属间化合物。它们在合金中阻碍位错运动，使合金强化，这称为过剩相强化。在生产中经常采用这种方式来强化铸造铝合金和耐热铝合金。过剩相数量越多，分布越弥散，则强化效果越大。但过剩相太多，则会使强度和塑性都降低。过剩相成分结构越复杂，熔点越高，则高温热稳定性越好。
4．细化组织强化
许多铝合金组织都是由α固溶体和过剩相组成的。若能细化铝合金的组织，包括细化α固溶体或细化过剩相，就可使合金得到强化。
由于铸造铝合金组织比较粗大，所以实际生产中经常利用变质处理的方法来细化合金组织。变质处理是在浇注前在熔融的铝合金中加入占合金重量2～3%的变质剂（常用钠盐混合物：2/3NaF+1/3NaCl），以增加结晶核心，使组织细化。经过变质处理的铝合金可得到细小均匀的共晶体加初生α固溶体组织，从而显著地提高铝合金的强度及塑性。
1.固溶强化
合金元素加入纯铝中，形成铝基固溶体，起固溶强化作用，使其强度提高。铝的合金
化一般都形成有限固溶体，且都具有较大的极限溶解度。
2、时效强化
铝合金的热处理强化，主要是由于合金元素在铝中有较大固溶度且随温度降低而急剧减小，故铝合金经加热到一定温度淬火后，可以得到过饱和的铝基固溶体，这种过饱和的铝基固溶体放置在室温或加热到某一温度时，其强度、硬度随时间的延长而提高，塑性、韧性则降低这一过程称为时效（时效强化）。淬火+时效处理是铝合金强化的重要手段。
3、过剩相强化
当铝中加入的合金元素超过其极限溶解度时，淬火加热时便有一部分不能溶入固溶体的第二相出现，成为过剩相。这类过剩相多为硬而脆的金属间化合物，起阻碍滑移和位错运动的作用，使铝合金强度、硬度提高，但塑、韧性下降，过剩相过多时，合金变脆，强度急剧下降。对于铸造铝合金，过剩相强化是主要手段。
4、细晶强化
在铝合金中添加微量合金元素细化组织是提高机械性能的另一种重要手段。细化组织包括细化铝合金固溶体基体和过剩相组织。铸造铝合金常加入微量变质剂，进行变质处理。
常用变质剂：2/3 NaF +1/3 NaCl
铝合金热处理原理 铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间并以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu 合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 形成溶质原子偏聚区－G·P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G·P（Ⅰ）区。G·P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 G·P区有序化－形成G·P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G·P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G·P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G·P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G·P（Ⅱ）区继续偏聚，当铜原子与铝原子比为1：2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基体的共格畸变减弱，对位错运动的阻碍作用亦减小，表现在合金性能上硬度开始下降。由此可见，共格畸变的存在是造成合金时效强化的重要因素。 形成稳定的θ相 过渡相从铝基固溶体中完全脱溶，形成与基体有明显界面的独立的稳定相Al2Cu，称为θ相此时θ相与基体的共格关系完全破坏，并有自己独立的晶格，其畸变也随之消失，并随时效温度的提高或时间的
J I A N G S U U N I V E R S I T Y 材料强化与质量评定细晶强化的机理及其应用 Fine-grain strengthening mechanism and its application 学院名称：机械工程学院 专业班级：机械1402 学生姓名：XX 指导教师姓名：XX 指导教师职称：副教授 2015年8 月
细晶强化的机理及其应用 摘要：通常金属是由许多晶粒组成的多晶体，晶粒的大小可以用单位体积内晶粒的数目来表示，数目越多，晶粒越细。实验表明，在常温下的细晶粒金属比粗晶粒金属有更高的强度、硬度、塑性和韧性[1]。因此，在实际使用中，人们常用细晶强化的方法来提高金属的力学性能。 关键词：定义、细晶强化机制、细化晶粒本质与途径、细晶强化新方法Fine-grain strengthening mechanism and its application Abstract: polycrystal metal is usually composed of many grain, grain size can be used to represent the number of grain per unit volume, the more the number, grain is fine. Experiments show that the fine grained metal at room temperature than coarse grain metal has higher strength, hardness, plasticity and toughness . Therefore, in the practical use, people often use fine-grain strengthening method to increase mechanical properties of the metal. Keywords:definition, fine-grain strengthening mechanism, refining grain essence new methods and ways, fine-grain strengthening 1引言 通过细化晶粒而使金属材料力学性能提高的方法称为细晶强化[2]。 细晶强化机制包括提高塑性机制和提高强度机制。提高塑性的机制是：晶粒越细，在一定体积内的晶粒数目越多，则在同样塑性变形量下，变形分散在更多的晶粒内进行，变形较为均匀，且每个晶粒中塞积的位错少，因应力集中引起的开裂机会较少，有可能在断裂之前承受较大的变形量。提高强度的机制是[3]：晶界增多，而晶界上的原子排列不规则，杂质和缺陷多，能量较高，阻碍位错的通过。 细化晶粒本质[4]：形成足够多的晶核，使它们在尚未显著长大时便相互接触，完成结晶过程。
铁碳马氏体的强化机制 摘要：钢中铁碳马氏体的最主要特性是高强度、高硬度，其硬度随碳含量的增加而升高。马氏体的强化机制是多种强化机制共同作用的结果。主要的强化机制包括：相变强化、固溶强化、时效强化、形变强化和综合强化等。本文介绍了铁碳马氏体及其金相组织和力学特性，着重深入分析马氏体的强化机制。 关键词：铁碳马氏体强化机制 1.马氏体的概念，组织及力学特性 1.1马氏体的概念 马氏体，也有称为麻田散铁，是纯金属或合金从某一固相转变成另一固相时的产物；在转变过程中，原子不扩散，化学成分不改变，但晶格发生变化，同时新旧相间维持一定的位向关系并且具有切变共格的特征。 马氏体最先在淬火钢中发现，是由奥氏体转变成的，是碳在α铁中的过饱和固溶体。以德国冶金学家阿道夫·马登斯（A.Martens）的名字命名；现在马氏体型相变的产物统称为“马氏体”。马氏体的开始和终止温度，分别称为M始点和M终点；钢中的马氏体在显微镜下常呈针状，并伴有未经转变的奥氏体(残留奥氏体)；钢中的马氏体的硬度随碳量增加而增高；高碳钢的马氏体的硬度高而脆，而低碳钢的马氏体具有较高的韧性。 1.3马氏体的力学特性 铁碳马氏体最主要的性质就是高硬度、高强度，其硬度随碳含量的增加而增加。但是当碳含量达到6%时，淬火钢的硬度达到最大值，这是因为碳含量进一步提高，虽然马氏体的硬度会提高但是由于残余奥氏体量的增加，使钢的硬度反而下降。 2.铁碳马氏体的晶体学特性和金相形貌 钢经马氏体转变形成的产物。绝大多数工业用钢中马氏体属于铁碳马氏体，是碳在体心立方结构铁中的过饱和固溶体。 铁碳合金的奥氏体具有很宽的碳含量范围，所形成的马氏体在晶体学特性、亚结构和金相形貌方面差别很大。可以把铁碳马氏体按碳含量分为5个组别(见表)【1】。
龙源期刊网 https://www.doczj.com/doc/786337473.html, 镁合金强韧化方法的研究进展 作者：张萍张保丰刘德波 来源：《科技资讯》2011年第22期 摘要:镁合金是一种新兴的金属结构材料,具有很好的应用前景。本文介绍了目前镁合金强韧化处理方法和研究现状,阐述了不同强韧化方法的特点及强化机理。 关键词:镁合金强化韧化 中图分类号:TF6 文献标识码:A 文章编号:1672-3791(2011)08(a)-0022-02 镁合金是目前最轻的金属结构材料,具有高的比强度、比刚度、减振性、导热性、可切削 加工性和可回收性,而且镁是自然界中分布最广的元素之一,金属中仅次于Al和Fe而占第三位,被人们誉为“21世纪最具发展潜力和前途的绿色工程材料”[1～3]。强韧性较低是限制镁合金广泛应用的主要原因之一,因此提高镁合金的强韧性是目前镁合金研究的重点之一。本文综述了 近年来国内外提高铸造镁合金强韧化的方法。 1 合金化 目前,提高铸造镁合金的强韧化的一个主要方法就是合金化,即向纯镁中添加合金化元素,利用固溶强化、沉淀硬化和弥散强化来提高合金的常温及高温性能[4～7]。来提高镁的物理、化学和力学性能。合金化设计从晶体学、原子的相对大小,以及原子价、电化学因素等[8]方面进行考虑,选择的合金化元素应在镁基体中有较高的固溶度,并且随着温度变化有明显的变化,在时效过程中合金化元素能形成强化效果比较突出的过渡相。除了对力学性能进行优化外,还要考 虑合金化元素对抗蚀性、加工性能及抗氧化性的影响。 根据合金化元素对二元镁合金机械性能的影响,可以将合金化元素分为三类[4～6]。 ①提高强度韧性的(以合金元素作用从强到弱排序)。 Al,Zn,Ca,Ag,Ce,Ga,Ni,Cu,Th(以强度为评价指标)。 Th,Ga,Zn,Ag,Ce,Ca,Al,Ni,Cu(以韧性为评价指标)。 ②能增强韧性而强度变化不大的,如Cd,Tl,Li。
实验十铝合金最佳固溶时效强化工艺参数的研究 —Al—Si－Cu－Mg－Mn系合金最佳固溶时效强化工艺参数的测定 一、实验目的： 通过Al—Si－Cu－Mg－Mn的成分配制—合金的熔炼—合金的固溶时效—显微组织分析—机械性能测定，最终测得最佳的铝合金固溶与时效温度及热处理时间的工艺参数。 二、原理概述： 从过饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚焦区以及亚稳定过渡相的过程称为脱溶或沉淀，是一种扩散型相变。具有这种转变的最基本条件是，合金在平衡状态图上有固溶度的变化，并且固溶度随温度降低而减少，如图1所示。如果将C0成分的合金自A单相α固溶体状态缓慢冷却到固溶度线（MN）以下温度（如T3）保温时，β相将从α相中脱溶析出，α相的成分将沿固溶度线变化为平衡浓度C1，这种变化可表示为：α（C0）→α（C1）＋β。β为平衡相，可以是端际固溶体，也可以是中间相，反应产物为（α＋β）双相组织，将这种双相组织加热到固溶度线以上某一温度，（如T1）保温足够时间，将获得均匀的单相固溶体α相，这种处理称为固溶处理。 图1固溶处理与时效处理的工艺过程示意图 若将经过固溶处理的C0成分合金急冷，抑制α相分解，则在室温下获得亚稳的过饱和α相固溶体。这种过饱和固溶体在室温或在较高温度下等温保持时，亦将发生脱溶，但脱溶往往不是状态图中的平衡相，而是亚稳相或溶质原子聚焦区。这种脱溶可显著提高合金的强度和硬度，称为沉淀强化或时效强化，是强化合金材料的重要途径之一。 固溶加时效是提高合金强度的一种重要途径，它不同于钢材的强化，钢在淬火后可立即获得很高的硬度和强度。铝合金淬火后，硬度和强度并不立即升高，但塑性较高，但把这种淬火后的铝合金放置一些时间（4～6天）后，强度和硬度显著提高，而塑性明显降低。人们把淬火后的铝合金性能随时间而发生显著提高的现象称为时效。时效可以在室温发生，也可以在高于室温的某一温度范围（100～200℃）内发生。前者称自然时效，后者称人工时效。 本实验采用Al—Si－Cu－Mg－Mn进行温时效，在不同的温度下等温，然后测定合金的硬度，绘制时效硬化曲线。 Al—Si－Cu－Mg－Mn系合金经熔炼，金属模铸造，固溶时效处理后，合金强度为460～500MPa，同时还具有良好的流动性和优良的铸造性能。本合金基本成分为9.5％Si、4%Cu、0.5%Mg、0.5％Mn，由于这种合金不像Al－Cu及Al—Zn－Cu高强度铸造铝合金那样受到热裂
铝和铝合金的大气腐蚀 机理
1铝和铝合金的大气腐蚀机理 铝和铝合金的表面氧化膜是铝合金具有耐大气腐蚀性的主要原因.铝的氧化膜(γ- Al 2O 3)在室温的大气中就可以生成,而且非常迅速和致密,厚度为25~30.也就是说,氧化膜在 大气环境中具有自修复功能.若有水存在或者暴露在大气中几个月以后,最初形成的γ-Al 2O 3的外层转变为一薄层γ-AlOOH.然后,在γ-AlOOH 上又会覆盖上一层Al(OH)3(也可写 成Al 2O 3·3H 2O).从铝-水体系的电位-pH 图可知,Al(OH)3在较大的pH 范围内都会保持稳 定.Al(OH)3从pH=4开始溶解;当pH=2.4时,认为Al(OH)3会完全溶解(事实上,即使pH=2.0 时,铝表面的腐蚀类型仍然是孔蚀.).大部分的降雨、差不多所有的雾、表面蒸发浓缩的液层和铝表面小孔内的电解质都会使铝处于腐蚀状态.环境因素对铝的大气腐蚀的影响和其它金属相似,与环境大气的相对湿度、温度、大气中SO 2的浓度、Cl -的含量以及降水的数 量、酸度相关性较大,同时也受到O 3,NO x 及CO 2等污染组分的轻微影响.大气污染物通过干 湿沉降,使得金属表面存在着和大气中同样丰富的化学组分.暴露在大气中的铝合金表面可分为三层:铝合金及其氧化膜、腐蚀产物层和大气污染物形成的污染层或薄液膜.根据大气化学组分对铝和铝合金化学、电化学反应的不同及形成的腐蚀产物的性质不同,存在着不同的腐蚀机制. １.氯离子的存在是引起铝和铝合金大气腐蚀的重要原因.由于铝的氯化物具有可溶性,在户外暴露的铝表面上并没有大量的氯化物层存在,只有少量的氯离子进入到腐蚀产物层.Cl -通过竟争吸附,逐渐取代Al(OH)3表面上的OH -生成AlCl 3,如方程式(1)~(3)所示: Al(OH)3+Cl -→Al(OH)2Cl+OH -(1) Al(OH)2Cl+Cl -→Al(OH)Cl 2+OH -(2) Al(OH)Cl 2+Cl -→AlCl 3+OH -(3)
铝合金的热处理 铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件 铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的，其结晶组织比石膏型、砂型铸造的铸件细很多，故其在热处理时的保温也短很多。铸造铝合金与变形铝合金的另一不同点是壁厚不均匀，有异形面或内通道等复杂结构外形，为保证热处理时不变形或开裂，有时还要设计专用夹具予以保护，并且淬火介质的温度也比变形铝合金高，故一般多采用人工时效来缩短热处理周期和提高铸件的性能。 一、热处理的目的 铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能，稳定尺寸，改善切削加工和焊接等加工性能。因为许多铸态铝合金的机械性能不能满足使用要求，除Al-Si系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能，具体有以下几个方面：1）消除由于铸件结构（如璧厚不均匀、转接处厚大）等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力；2）提高合金的机械强度和硬度，改善金相组织，保证合金有一定的塑性和切削加工性能、焊接性能；3）稳定铸件的组织和尺寸，防止和消除高温相变而使体积发生变化；4）消除晶间和成分偏析，使组织均匀化。
二、热处理方法1、退火处理 退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力，稳定加工件的外形和尺寸，并使Al-Si系合金的部分Si结晶球状化，改善合金的塑性。其工艺是：将铝合金铸件加热到280-300℃，保温2-3h，随炉冷却到室温，使固溶体慢慢发生分解，析出的第二质点聚集，从而消除铸件的内应力，达到稳定尺寸、提高塑性、减少变形、翘曲的目的。 2、淬火 淬火是把铝合金铸件加热到较高的温度（一般在接近于共晶体的熔点，多在500℃以上），保温2h以上，使合金内的可溶相充分溶解。然后，急速淬入60-100℃的水中，使铸件急冷，使强化组元在合金中得到最大限度的溶解并固定保存到室温。这种过程叫做淬火，也叫固溶处理或冷处理。 3、时效处理 时效处理，又称低温回火，是把经过淬火的铝合金铸件加热到某个温度，保温一定时间出炉空冷直至室温，使过饱和的固溶体分解，让合金基体组织稳定的工艺过程。 合金在时效处理过程中，随温度的上升和时间的延长，约经过过饱和固溶体点阵内原子的重新组合，生成溶质原子富集区（称为G-PⅠ区）和G-PⅠ区消失，第二相原子按一定规律偏聚并生成G-PⅡ区，之后生成亚稳定的第二相（过渡相），大量的G-PⅡ区和少量的亚稳定相结合以及亚稳定相转变为稳定相、第二相质点聚集几个阶段。 时效处理又分为自然时效和人工时效两大类。自然时效是指时效强化在室温下进行的时效。人工时效又分为不完全人工时效、完全人工时效、过时效3
2012年1月内蒙古科技与经济Januar y2012 第1期总第251期Inner M o ngo lia Science T echnolo gy&Economy N o.1T o tal N o.251镁合金的强化处理方法研究X 丁亚茹,韩建民 (北京交通大学,北京 100080) 摘 要:研究了镁合金的强化处理方法。不同元素对镁的影响不同,通过加入不同的元素得到不同性能的镁合金;有些合金元素加入后形成固溶体,起到固溶强化。有些元素可析出第二相,起到第二相强化作用。 关键词:镁合金;固溶强化;第二相强化 中图分类号:T G166.4 文献标识码:A 文章编号:1007—6921(2012)01—0101—02 工业纯镁强度很低,不能满足在结构材料使用时的性能要求,那么,就要通过一些方法来提高镁的性能。其中,最常用的手段是可以通过合金元素的加入,起到固溶强化和析出强化来提高镁的性能。 1 合金元素的固溶强化 合金元素的固溶强化是指将镁基体中溶入合金化元素,所添加的合金元素原子替换晶格点阵上的镁原子,形成固溶体,引起晶格畸变使镁金属强化。 形成固溶体的基本条件:原子半径和镁相差小于15%,Li、Al、T i、Cr、Zn、Ge、Z r、Nb、Mo、P d、Ag、Cd、In、Sn、Sb、T e、Nd、W、Re、P t、Au、Hg、P b及Bi 等元素皆可与镁形成固溶体。 形成无限固溶体的条件:原子半径和镁相差小于15%、与镁具有相同的原子价、与镁的晶体结构相似,Cd和Z n可与镁元素形成无限固溶体[2]。 合金元素原子可以阻碍镁原子的自扩散,使镁合金的弹性模量增大,镁合金的熔点也随之增大,镁的抗蠕变性能升高。 2 合金元素的析出强化 位错和第二相交互作用形成第二相强化,一般情况下第二相强化比固溶强化效果更加显著。第二相强化可分为析出强化和弥散强化。析出强化是通过相变热处理获得的,也称沉淀强化;弥散强化是通过粉末烧结获得的。 2.1 析出强化[3] 析出强化是金属在过饱和固溶体中溶质原子产生偏聚,由之脱溶出微粒弥散分布于基体中而产生的一种强化。析出相阻碍了位错的滑移与运动,滑移位错间也可相互作用,阻碍彼此相对运动,从而提高了屈服强度。析出相还必须具有合适的尺寸、形状及物理性质,同时,与集基体间的界面性质也是关键因素。镁合金加入合金元素后会析出第二相,阻碍位错的滑移与运动,滑移位错间也可相互作用,阻碍彼此相对运动,从而提高了屈服强度。 起到析出强化作用的合金元素需要满足的条件:1高温下,合金化元素具有足够大的固溶度,且其固溶度随着温度的降低而减小。这样,随着温度的降低,才可逐渐析出第二相;o在基体中的合金化元素扩散速度不宜太快,这样可以减少位错的攀移;?镁的含量在析出相中所占比例足够大。在析出第二相时,镁元素析出的较多,合金用量降低。 2.2 弥散强化[4] 弥散强化的强化机制和析出强化相似,也是析出第二相,阻碍位错的滑移和攀升。析出强化的第二相是在固相中析出的,而弥散强化的析出相颗粒是在合金凝固过程中产生的,即从液相中析出。这些弥散强化相熔点高,且不溶于基体,具有优良的热力学稳定性。 在室温下,位错滑移受到弥散析出的颗粒相阻碍,将合金的性能提高;在高温下,析出相逐渐变得软化粗大,这就导致其失去了部分强化效果,却依然能阻止位错的移动,使合金依然具有较高的力学性能。 3 不同合金元素的强化作用[5] 3.1 铝元素 铝在固态镁合金中的溶解度较大,最大的固溶度可达到12.7%。温度改变时,铝的固溶度会随之改变,温度越低,固溶度越小,达到室温后,其固溶度只有2.0%左右。合金加入铝元素后,其可铸造性得以改善,进而铸件的强度得以提高。但是,晶界上析出了Mg17Al12,使合金的抗蠕变性能降低。特别是AZ91合金中Mg17A l12的析出量很高。铸造镁合金中,铝含量达到7%～9%。而变形镁合金中,铝含量一般可以控制在3%～5%。铝含量越高,耐腐蚀性越好,但应力腐蚀敏感性而增大。 3.2 锌元素 ? 101 ? X收稿日期:2011-11-28 作者简介:丁亚茹(1981-),女,内蒙古呼和浩特市,主要从事铝电解生产、氧化铝溶出等方面的研究。
铝及铝合金热处理工艺
1. 铝及铝合金热处理工艺 1.1 铝及铝合金热处理的作用 将铝及铝合金材料加热到一定的温度并保温一定时间以获得预期的产品组织和性能。 1.2 铝及铝合金热处理的主要方法及其基本作用原理 1.2.1 铝及铝合金热处理的分类（见图1） 图1 铝及铝合金热处理分类 1.2.2 铝及铝合金热处理基本作用原理 (1) 退火：产品加热到一定温度并保温到一定时间后以一定的冷却速度冷却到室温。通过原子扩散、迁移，使之组织更加均匀、稳定、，内应力消除，可大大提高材料的塑性，但强度会降低。 ①铸锭均匀化退火：在高温下长期保温，然后以一定速度（高、中、低、慢）冷却，使铸锭化学成分、组织与性能均匀化，可提高材料塑性20%左右，降低挤压力20%左右，提高挤压速度15%左右，同时使材料表面处理质量提高。 铝及铝合金热处理 回归 均匀化退火 退火 成品退火 中间退火 过时效 欠时效 自然时效 人工时效 多级时效 时效 固溶淬火 离线淬火 在线淬火 一次淬火 阶段淬火 立式淬火 卧式淬火
②中间退火：又称局部退火或工序间退火，是为了提高材料的塑性，消除材料 内部加工应力，在较低的温度下保温较短的时间，以利于续继加工或获得某种性能的组合。 ③完全退火：又称成品退火，是在较高温度下，保温一定时间，以获得完全再 结晶状态下的软化组织，具有最好的塑性和较低的强度。 (2)固溶淬火处理：将可热处理强化的铝合金材料加热到较高的温度并保持一定 的时间，使材料中的第二相或其它可溶成分充分溶解到铝基体中，形成过饱和固溶体，然后以快冷的方法将这种过饱和固溶体保持到室温，它是一种不稳定的状态，因处于高能位状态，溶质原子随时有析出的可能。但此时材料塑性较高，可进行冷加工或矫直工序。 ①在线淬火：对于一些淬火敏感性不高的合金材料，可利用挤压时高温进行固 溶，然后用空冷（T5）或用水雾冷却（T6）进行淬火以获得一定的组织和性能。 ②离线淬火：对于一些淬火敏感性高的合金材料必须在专门的热处理炉中重新 加热到较高的温度并保温一定时间，然后以不大于15秒的转移时间淬入水中或油中，以获得一定的组织和性能，根据设备不同可分为盐浴淬火、空气淬火、立式淬火、卧式淬火。 (3)时效：经固溶淬火后的材料，在室温或较高温度下保持一段时间，不稳定的 过饱和固溶体会进行分解，第二相粒子会从过饱和固溶体中析出（或沉淀），分布在α（AL）铝晶粒周边，从而产生强化作用称之为析出（沉淀）强化。自然时效：有的合金（如2024等）可在室温下产生析出强化作用，叫做自然时效。人工时效：有些合金（如7075等）在室温下析出了强化不明显，而在较高温度下的析出强化效果明显，称为人工时效。 人工时效可分为欠时效和过时效。 ①欠时效：为了获得某种性能，控制较低的时效温度和保持较短的时效时间。 ②过时效：为了获得某些特殊性能和较好的综合性能，在较高的温度下或保温 较长的时间状态下进行的时效。 ③多级时效：为了获得某些特殊性能和良好的综合性能，将时效过程分为几个 阶段进行。
铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的，其结晶组织比石膏型、砂型铸造的铸件细很多，故其在热处理时的保温也短很多。铸造铝合金与变形铝合金的另一不同点是壁厚不均匀，有异形面或内通道等复杂结构外形，为保证热处理时不变形或开裂，有时还要设计专用夹具予以保护，并且淬火介质的温度也比变形铝合金高，故一般多采用人工时效来缩短热处理周期和提高铸件的性能。 一、热处理的目的铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能，稳定尺寸，改善切削加工和焊接等加工性能。因为许多铸态铝合金的机械性能不能满足使用要求，除Al-Si 系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能，具体有以下几个方面：1）消除由于铸件结构（如璧厚不均匀、转接处厚大）等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力；2）提高合金的机械强度和硬度，改善金相组织，保证合金有一定的塑性和切削加工性能、焊接性能；3）稳定铸件的组织和尺寸，防止和消除高温相变而使体积发生变化；4）消除晶间和成分偏析，使组织均匀化。 二、热处理方法1、退火处理退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力，稳定加工件的外形和尺寸，并使Al-Si系合金的部分Si结晶球状化，改善合金的塑性。其工艺是：将铝合金铸件加热到280-300℃，保温2-3h，随炉冷却到室温，使固溶体慢慢发生分解，析出的第二质点聚集，从而消除铸件的内应力，达到稳定尺寸、提高塑性、减少变形、翘曲的目的。 2、淬火淬火是把铝合金铸件加热到较高的温度（一般在接近于共晶体的熔点，多在500℃以上），保温2h以上，使合金内的可溶相充分溶解。然后，急速淬入60-100℃的水中，使铸件急冷，使强化组元在合金中得到最大限度的溶解并固定保存到室温。这种过程叫做淬火，也叫固溶处理或冷处理。 3、时效处理时效处理，又称低温回火，是把经过淬火的铝合金铸件加热到某个温度，保温一定时间出炉空冷直至室温，使过饱和的固溶体分解，让合金基体组织稳定的工艺过程。合金在时效处理过程中，随温度的上升和时间的延长，约经过过饱和固溶体点阵内原子的重新组合，生成溶质原子富集区（称为G-PⅠ区）和G-PⅠ区消失，第二相原子按一定规律偏聚并生成G-PⅡ区，之后生成亚稳定的第二相（过渡相），大量的G-PⅡ区和少量的亚稳定相结合以及亚稳定相转变为稳定相、第二相质点聚集几个阶段。 时效处理又分为自然时效和人工时效两大类。自然时效是指时效强化在室温下进行的时效。人工时效又分为不完全人工时效、完全人工时效、过时效3种。1）不完全人工时效：把铸件加热到150-170℃，保温3-5h，以获得较好抗拉强度、良好的塑性和韧性，但抗蚀性较低的热处理工艺；2）完全人工时效：把铸件加热到175-185℃，保温5-24h，以获得足够的抗拉强度（即最高的硬度）但延伸率较低的热处理工艺；3）过时效：把铸件加热到190-230℃，保温4-9h，使强度有所下降，塑性有所提高，以获得较好的抗应力、抗腐蚀能力的工艺，也称稳定化回火。
铝合金强化技术的研究现状及展望 摘要：综述了目前铝合金强化技术的研究现状和进展。简述了旋涡搅拌铸造法、压力铸造法、喷射铸造法、熔铸直接接触反应法、细晶强化法等几种铝合金强化技术工艺。简介了国内外铝合金强化技术的发展概况以及铝合金强化技术的应用，同时展望了铝合金材料的发展。 关键词：铝合金；强化技术；漩涡搅拌铸造法；细晶强化法 Study Reality and Prospect of Aluminum Alloy Reinforcing Technology Abstract:Recent research and prospect of aluminum alloy reinforcing technology are discussed. Several aluminum alloy reinforcing technical processes are described, including vortex stirring casting method, pressure casting method, injection molding method, direct contact reaction casting method, grain refining reinforcing method, and so on. The development situation and application of aluminum alloy reinforcing technology at home and abroad are introduced, the aluminum alloy material prospects for development are forecasted. Keywords:aluminum alloy, reinforce technology, vortex stirring casting method, grain refining reinforcing method
材料结构与性能读书报告--金属材料的强化机理
摘要 综合论述金属材料强化原理，基本途径，文章从宏观性能—微观组织结构—材料强化三者的相互依存关系，叙述了材料强化的本质、原理与基本途径作了论述。金属的强化可以改善零件的使用性能，提高产品的质量，充分发挥材料的性能潜力，延长工件的使用寿命，在实际应用中，有着非常重要的意义。对工程材料来说，一般是通过综合的强化效应以达到较好的综合性能。具体方法有固溶强化、形变强化、沉淀强化和弥散强化、晶界强化、位错强化、复相强化、纤维强化和相变强化等。 关键词：强化；细晶；形变；固溶；弥散；相变
Abstract In this paper a summary is made on the principle of material strengthening,basis way and new technology of heat treatment.The essence,principle and basis ways of strengthening various materials were expounded in terms of their microscope properties,microstructure and material strengthening technology.：Metal strengthening can improve the performance of parts, improve the quality of products, give full play to the properties of materials, extend the use of workpiece potential life, in practical applications, has a very important significance. A systematic discussion was made about the explantation of the potential of materials.For engineering materials, it is usually by the strengthening effect comprehensive to achieve good comprehensive performance. Specific methods have solid-solution strengthening,distortion and deposition strengthening ,he complex phase strengthening,fiber reinforced and phase change aggrandizement, etc. Keywords：strengthen; fine grain; deformation; solution; dispersion; phase transition
镁合金力学性能强化的几种途径 摘要对近几年镁合金力学性能强化的研究进行了总结，主要途径归纳为三个方面，一是热处理，二是合金化，三是加工工艺。 关键词：镁合金力学性能热处理合金化加工工艺 镁及镁合金是目前最轻的金属结构材料,具有密度低、比强度和比刚度高的特点,而且还具有优良的阻尼性能、较好的尺寸稳定性和机械加工性能及较低的铸造成本。广泛应用于航空航天、汽车和电子等行业。但是,镁合金密排六方的晶体结构及较少的滑移系决定了其塑性变形能力较差,所以应该用一些方法来提高其力学性能，本文就近几年镁合金力学性能方面的研究进行总结，并提出建议。 1 镁及其合金的力学性能 镁是一种二价的碱金属元素，属于密排六方晶系，这种密排六方结构使之在力学和物理性能方面表现出强烈的各向异性。纯镁象其他纯金属一样，表现出相对低的强度。其弹性模量E=45GPa，切变模量K=17GPa，比弹性模量E/ρ=25GPa。因此必须用其他元素进行合金化以获得所需要的性能。目前主合金元素是Al、Zn 和Re等，这些合金元素使镁合金得到不同程度的强化。变形镁合金主要通过热变形和冷变形来提高强度。热处理是提高镁合金力学性能的重要途径。另外其他一些工艺或处理也能有效提高镁合金的力学性能，如颗粒增强复合材料、半固态铸造和熔体热速处理、表面处理等。 2强化途径 2.1 热处理 2.1.1铸造镁合金的热处理 铸造镁合金的室温和高温力学性能强化途径有固溶处理和失效处理[1]。对某高锌镁合金Mg-Zn-Al-RE进行热处理[2]，固溶处理温度340℃,保护剂为硫铁矿石,保温时间20 h,热水淬火,淬火介质采用70～75℃热水;时效处理温度180℃,保温时间10 h,出炉空冷。经固溶及时效处理后,合金的相成分主要为α-Mg,还有含微量稀土的其它固溶强化三元相。其中比较典型的固溶强化相有Ф相
镁合金发展 针对陕北的跨越式发展目标，提出了建设府谷、神木镁产业基地，推进榆林能源基地资源深度转化，拉长产业链条，加大财政引导资金投入力度，组建省级镁业企业集团，集中力量开展技术攻关，重点发展六种镁合金，加强镁业人才建设 镁锂合金材料是当今世界上最轻的金属结构材料，属于国际上列入高度保密的技术。今年年底，中国将在西安阎良国家航空高技术产业基地实现这种金属结构材料的规模化生产，用于航空、航天、能源等多个领域。 据西安交通大学材料专家柴东朗教授介绍，镁锂合金材料具有低密度、高塑性等特点，是当今世界上最轻的金属结构材料，可部分替代目前应用于航空、航天领域的铝材及其他铝合金材料，具有广泛的应用前景。中国对镁锂合金材料研究已有一段时间，但是大多数处于实验室阶段，直到2010年西安交通大学与西安四方超轻材料有限公司合作在西安阎良国家航空高技术产业基地建成了中国第一条镁锂合金生产线。 经过两年来的进一步研发，目前西安四方超轻材料有限公司已在镁锂合金的冶炼工艺、质量控制、表面处理、机械加工等方面取得了突破性成果，为产品的推广应用创造了良好条件。 根据规划，到今年年底，西安四方超轻材料有限公司镁锂合金超轻材料项目将实现规模化生产，预计可年产100吨镁锂合金超轻材料。 我国镁深加工能力很薄弱。虽然早在50年代后期镁压铸业就已经起步，先后有若干厂家生产林业用机械和工具、风动工具等镁合金压铸件。到了90年代初，在汽车工业、电子工业发展的带动下，国内的镁压铸业有了较大的发展。为3C等产品配套的镁合金压铸件厂主要云集在华南和江、浙地区，尤以珠江三角洲一带最为突出。这一地区受到香港、台湾两地资金的投入、技术的支撑、市场的开拓以及管理的介入等全方位的拉动，发展速度令人关注。 积极稳妥地发展镁产业实现镁合金产业化是一项涉及面广、技术集成度高的大型系统工程。近10多年来，在世界范围内相继建立的一大批镁合金压铸工
铝合金时效过程85-3 顾景诚 一、前言 铝合金时效现象是在1906年由德国的Wilm发现的。他在九月一个星期六的上午将Al-4%Cu-0.5%Mg合金于水中淬火后，下午进行硬度测定，过了星期天，星期一上午继续测定硬度，发现硬度显著增加，原以为硬度计失灵，但是，反复验证结果总是一样。Wilm将此结果于1911年以《含镁铝合金的物理冶金学研究》为题发表出来。从此以后，人们对铝合金时效现象做了大量研究工作。时效处理已成为铝合金强化的重要手段。今天，铝合金材料应用这样广泛，成为仅次于钢铁，而且正以它无与伦比的优点来代替木材、铜材、钢铁等，都应当归功于时效现象的应用。 经过半个多世纪，各国学者共同努力，对各种铝合金系的析出行为、析出理论、析出与合金性能的关系，做了大量研究工作。尤其是随着现代科学技术的发展、电子显微技术、电子微区分析、热差分析、X射线衍射技术的应用，对析出相的形核、成长、长大做出了定量研究，使我们对时效现象的本质有了进一步认识。最近，日本高桥恒夫等用高能电子显微镜对铝铜合金的时效过程的晶格直接摄影，摄取了G P(1)区和G P(2)区的结构。但是，从各国开发新结构铝合金材料来看，利用时效现象来提高时效硬化型铝合金的性能也并非顺利，这说明对铝合金时效现象本质应做进一步探讨。 作者于1983年7月在沈阳听了日本高桥恒夫教授关于铝合金时效析出问题的讲座。高桥先生介绍了他们试验室的最新研究成果和有关铝合金时效析出的现代理论。结合其他一些文献现将讲座主要内容介绍如下。 二、过饱和固溶体的结构
在变形铝合金范围内，合金成分基本上处在α-Al的固溶体范围内。对于时效型变形铝合金，它们的成分在室温和略高温度下都稍微超过它的固溶极限，而在高于某一温度却小于固溶极限，也就是说在这一温度之上呈固溶状态。将高温的固溶状态通过强制冷却，在常温下仍保持固溶状态，这种做法称之为固溶处理。所得到的固溶体称为过饱和固溶体。 过饱和固溶体是一种不稳定的组织，不仅溶质原子呈过饱和状态，而空位也呈过饱和状态。这些过饱和空位，有的同溶质原子结合形成科垂耳气团，有的向晶界逃逸，有的互相结合，塌陷后形成位错环。 以过饱和形式存在于铝基体中的溶质原子更容易发生偏聚。例如，在Al-Cu 合金中，Cu原子容易发生“Knot”偏聚，其形式有各种各样，同时，在热力学上也是不稳定的，时而形成，时而解散。但是，将在有利于形成CuAl 的位置上 2 出现“Knot”的几率高。 时效处理之前，由于溶质原子扩散，将在最易析出的晶面上沿某一晶体方向生成所谓“Knot”的原子集团，而在“Knot”周围发生晶格畸变，这就引起固溶硬化，也使电阻增加。这个“Knot”有时也称为原子群(group)或原子链(cluster)，目前也有称之为集合体(complex)的[1]。浓度起伏所引起的这些溶质原子的集合体可能成为时效时GP区和析出粒子的核心。 过饱和固溶溶质原子的偏聚与空位浓度有关，而过饱和空位在铝基体中的分布也是遵循数理统计规律的。空位浓度也存在起伏。一般说来，在溶质原子周围的空位浓度高于其他地方，同时，在空位浓度大的地方也易于富集溶质原子，因为溶质原子的富集是通过扩散来实现的，扩散就是原子位移，而位移是通过同铝原子或空位交换位置来实现的，与空位交换位置是容易的。因此，淬火固定的过饱和空位的浓度以及它的分布状态对过饱和固溶体的稳定性和时效处理时GP区和析出相粒子的大小、弥散性和分布状态影响很大。 总之，过饱和固溶体的组织存在溶质原子的过饱和及空位的过饱和，由于溶
铝合金热处理原理及工艺 3.1铝合金热处理原理 铝合金铸件得热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 3.1.1铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 3.1.2铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 3.1.2.1 形成溶质原子偏聚区－G·P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G·P（Ⅰ）区。G·P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 3.1.2.2 G·P区有序化－形成G·P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G·P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G·P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G·P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 3.1.2.3形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G·P （Ⅱ）区继续偏聚，当铜原子与铝原子比为1：2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基体的共格畸变减弱，对位错运动的阻碍作用亦减小，表现在合金性能上硬度开始下降。由此可见，共格畸变的存在是造成合金时效强化的重要因素。 3.1.2.4 形成稳定的θ相 过渡相从铝基固溶体中完全脱溶，形成与基体有明显界面的独立的稳定相Al2Cu，称为θ相此时θ相与基体的共格关系完全破坏，并有自己独立的晶格，其畸变也随之消失，并随时效温度的提高或时间的延长，θ相的质点聚集长大，合金的强度、硬度进一步下降，合金就软化并称为“过时效”。θ相聚集长大而变得粗大。 铝－铜二元合金的时效原理及其一般规律对于其他工业铝合金也适用。但合金的种类不同，形成的G·P区、过渡相以及最后析出的稳定性各不相同，时效强化效果也不一样。几种常见铝合金系的时效过程及其析出的稳定相列于表3－1。从表中可以看到，不同合金系时效过程亦不完全都经历了上述四个阶段，有的合金不经过G·P（Ⅱ）区，直接形成过渡相。就是同一合金因时效的温度和时
