给排水统一线型

林李公司道桥一所给排水专业—管道工程CAD制图规定（试行）林同炎李国豪土建工程咨询有限公司2010年1月1 总则1.1 给排水管道设计是我所给排水室技术人员主要工作内容。

为统一我所给排水室制图规则，保证制图质量，提高制图效率，本规定在《林李公司道桥一所工程CAD制图规定（试行）》基础上，依据《房屋建筑制图统一标准》（GB/T50001-2001）、《给水排水制图标准》（GB/T50106-2001）和《总图制图标准》（GB/T50103-2001）等标准，结合以往我所给排水工程制图特点，制定本规定，以使我所给排水CAD制图逐步实现规范化、标准化、通用化。

今后，凡我所承接的给排水管道工程任务，需应用CAD制图时，原则上均应按本规定执行。

本规定是在我所既定CAD制图规定基础上，针对给排水管道制图内容和特点作出具体规定，如涉及到道路、桥梁等专业时，应以相关专业的制图标准为准，本规定不再另行规定。

1.2本规定与《林李公司道桥一所工程CAD制图规定（试行）》有不一致处，以《林李公司道桥一所工程CAD制图规定（试行）》为准。

1.3 本规定电子文件在服务器\\Dnf003-wyl\prt\制图标准\中。

1.4 本规定在道桥一所自2010年1月20日起执行。

1.5 本规定解释权归总工例会。

2 一般规定2.1 图幅与图标、文字与字体、工程计量单位、尺寸标注、相交图线、坐标、CAD字体、图层管理等一般规定按《林李公司道桥一所工程CAD制图规定（试行）》及道路专业相关规定执行，本规定中不再另作论述。

3 给排水管道设计图3.1 比例3.1.1 地理位置图、附图（指其它设计院设计的排水系统图，下同）可不标注比例。

3.1.2 系统图一般采用1:2000～1:10000的比例绘制。

3.1.3 给排水管道平面设计图一般采用1:500～1:2000的比例绘制。

当给排水专业为配套专业时，宜与主专业平面设计图比例一致，但施工图一般采用1:500。

给排水各类管线布置原则与区别
给排水设计中，管线综合的原则：
(1)电缆桥架与输送液体的管线应该分开设置。

(2)先保证重力流管线的布置。

(3)考虑施工顺序，先施工的管线在里边，需保温的管线放在易施工的位置。

(4)先管径大的管线，后管径小的管线。

(5)分层布置，由上而下按蒸汽、热水、给水、排水管线顺序排列。

排水管网的布置应遵循那些原则：
(1)按照城市总体规划，结合当地的实际情况布置排水管，进行多方案技术经
济比较。

(2)先确定排水区域和排水体制，然后从干管到支管的顺序进行布置排水管。

(3)充分利用地形，采用重力流排除污水和雨水，使管线最短、深埋最小。

(4)协调好与其他管道、电缆和道路等工程的关系，考虑好企业内部管的衔接。

(5)规划时要考虑到是管渠的施工、运转和维护的方便。

(6)远近期规划相结合，考虑发展，尽可能安排分期实施。

雨水管渠设计参数与污水管渠设计的区别：
(1)雨水管渠的充满度按满管流设计，明渠则应有等于或大于0.2m的超高，街
道边应有等于或大于0.03m的超高;
(2)在管渠内的最小设计流速应大于污水管渠，满流时管道内的最小设计流速
为0.75m|s，而明渠为0.4ms。

(3)最小坡度按最小流速确定，街区内一般不小于0.004，在街道下不宜小于0.0025，雨水口连接管不小于0.01。

(4)最小管径：规定街道下的最小管径为300mm，最小坡度0.003;街坊内部的最小管径用200mm，最小坡度0.01。

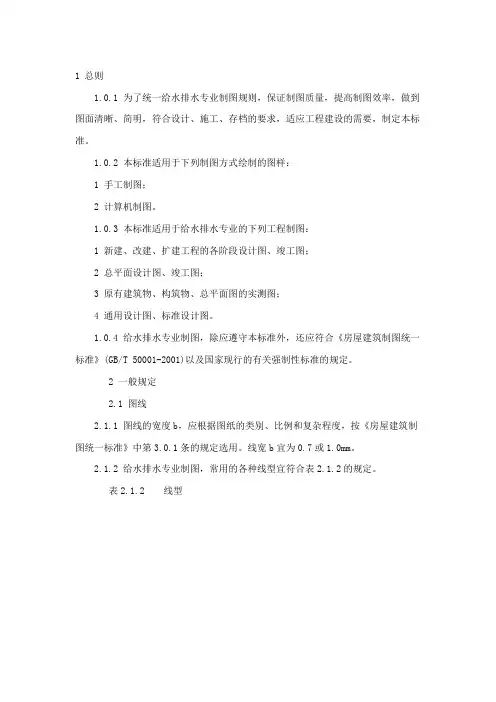

1 总则1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2 本标准适用于下列制图方式绘制的图样：1 手工制图；2 计算机制图。

1.0.3 本标准适用于给水排水专业的下列工程制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 总平面设计图、竣工图；3 原有建筑物、构筑物、总平面图的实测图；4 通用设计图、标准设计图。

1.0.4 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。

2 一般规定2.1 图线2.1.1 图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第3.0.1条的规定选用。

线宽b宜为0.7或1.0mm。

2.1.2 给水排水专业制图，常用的各种线型宜符合表2.1.2的规定。

表2.1.2 线型2.2 比例2.2.1 给水排水专业制图常用的比例，宜符合表2.2.1的规定。

表2.2.1 常用比例2.2.2 在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。

2.2.3 在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。

2.2.4 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。

2.3 标高2.3.1 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。

2.3.2 室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。

2.3.3 压力管道应标注管中心标高；沟渠和重力流管道宜标注沟(管)内底标高。

2.3.4 在下列部位应标注标高：1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点；2 压力流管道中的标高控制点；3 管道穿外墙、剪力墙和构筑物的壁及底板等处；4 不同水位线处；5 构筑物和土建部分的相关标高。

1、绘制管线：管线宽度0.6；
其中污水线型为虚线DASH，其余为实现CONTINUOUS。

2、绘制立管：绘制半径：污水、废水、雨水0.8–-双圆；其他0.8—单圆。

3、标注：天正引出标注；字体样式STANDARD；字高3.5；宽高比0.8；无箭头。

4、文字：天正单行文字、多行文字；字体样式STANDARD；宽高比0.8。

5、管线文字：字高2.5；宽高比0.8
通用给水管道及低区给水—J ；中区给水—J1；高区给水—J2
通用中水管道及低区中水—Z；中区中水—Z1；高区中水—Z2
消火栓管道—X；喷淋管道—ZP；消火栓稳压管道—XW；喷淋稳压管道—ZPW 废水管道—F；雨水管道—Y；污水管道—W；消防水箱专用补水管道—JB。

6、立管编号：管道类别—分户号—立管编号。

标注样式_TWT_SERIAl；文字高度3.0
例如：独立商铺部分地区给水3号管道编为J1L-S-3。

7、管径标注：使用天正多管管径；文字样式_TWT_PIPEDN；文字高度2.0；宽高比0.8；
使用单行文字标注，字体样式STANDARD，文字高度3.5；；宽高比0.8。

金属管道DN*，非金属管道De*。

8、图名：字高7.0，文字样式；宽高比0.8,仿宋_GB2312；比例高度5.0；宽高比0.8, 文字样式,仿宋_GB2312.
9、管件比例:清扫口，1：100比例0.8；1:50比例1.0；
地漏，1：100比例0.8；1:50比例1.0；
排水点，1：100比例50；1:50比例75；
10、设计说明：字体样式STANDARD，字高5.0；宽高比0.8。
