初三-上册 第五章 投影与三视图知识点

北师大版本九年级数学上册第五章投影和视图知识点解析第01讲_投影与视图知识图谱投影知识精讲投影的定义1.一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在的平面叫做投影面．2.由平行光线（如太阳光线）形成的投影称为平行投影．3.由同一点发出的光线所形成的投影称为中心投影．4.在物体的平行投影中，投影线垂直于投影面，则该平行投影称为正投影．三点剖析一．考点：投影的定义二．重难点：投影的定义三．易错点：中心投影的光源为点光源，平行投影的光源为阳光；平行投影例题1、平行投影中的光线是（）A.平行的B.聚成一点的C.不平行的D.向四面八方发散的【答案】A 【解析】平行投影中的光线是平行的，如阳光等．例题2、下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D.物体在阳光照射下，影子的长度和方向都是固定不变的【答案】C【解析】平行投影的特点：在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻的同一物体在太阳光下的影子的大小也在变化．例题3、例已知：如图，AB 和DE 是直立在地面上的两根立柱，5AB m =，某一时刻，AB 在阳光下的投影4BC m =．（1）图中画出此时DE 在阳光下的投影；（2）AB 的投影长时，同时测出DE 在阳光下的投影长为6m ，请你计算DE 的长．【答案】（1）如图所示；（2）7.5m 【解析】（1）根据已知连接AC ，过点D 作DF AC ，即可得出EF 就是DE 的投影；（2）利用ABC DEF ∆∆ AB BC DE EF ∴=5AB m = ，4BC m =，6EF m =7.5DE m ∴=随练1、下列说法错误的是（）A.两人在太阳光下行走，同一时刻他们的身高与影长的比相等B.两人在同一灯光下行走，同一时刻他们的身高与其影长不一定相等C.一人在同乙灯光下不同地点的影长不一定相同D.一人在不同时间的阳光下同一地点的影长相等【答案】D【解析】暂无解析随练2、请指出下列小明的影子，平行投影的是__________，中心投影是__________.①一个晴天的上午，小明身后的影子；②一个晴天的中午，小明脚下的影子；③夜晚，小明在路灯下的影子；④小明在幻灯机前经过时投在屏幕上的影子【答案】①②；③④【解析】根据中心投影和平行投影的性质，中心投影的光源为灯光，平行投影的光源为阳光与月亮．随练3、某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB 的影长AC 为12m ，并测出此时太阳光线与地面成30 夹角．（1）求出树高AB ；（2）因水土流失，此时树AB 沿太阳光线方向倒下，在倾倒过程中，树影长度发上了变化，假设太阳光线与地面夹角保持不变，求树的最大影长．【答案】（1）；（2）【解析】（1）3tan 3012)3AB AC m ==⨯=（2）如图2，112sin 45)2B N AN AB m ====11tan 60)NC NB m === ，11AC AN NC =+=+当树与地面成60 角时影长最大2AC ，222AC AB ==随练4、如图是两根标杆在地面上的影子，根据这些投影，在灯光下的影子是（）A.①和②B.②和④C.③和④D.②和③【答案】D【解析】根据物体的顶端和影子顶端的连线必经过光源从而可判断出答案.随练5、如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）A.（1）B.（2）C.（3）D.（4）【答案】C【解析】∵（1）、（2）、（4）区域均为视力盲区∴站在（1）、（2）、（4）区域均不会被看见，而（3）区在视力范围内∴只要不站在（3）区就不会被看见．中心投影例题1、物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是__________现象，投影现象中，由阳光形成的影子是__________投影，由灯光形成的影子是__________投影，海滩上游人的影子是__________投影，晚上路旁栏杆的影子是__________投影．【答案】投影；平行；中心；平行；中心【解析】根据平行投影和中心投影的定义作答即可．例题2、四个直立在地面上的字母广告牌在不同情况下，在地面上的投影（阴影部分）效果如图．则在字母L、K、C的投影中，与字母N属同一种投影的有（）A.L、KB.CC.KD.L、K、C【答案】A【解析】根据平行投影和中心投影的特点和规律．“L”、“K”与“N”属中心投影．例题3、如图，我们常用“y随x的增大而增大”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A经过路灯C的正下方沿直线走到点B，他与路灯C的距离y随他与点A之间的距离x的变化而变化．下列函数中y与x之间的变化关系，最有可能与上述情境类似的是（）y x=+A.y x=B.3C.3y x = D.()233y x =-+【答案】D【解析】从A 到路灯的正下方前他与路灯的距离逐渐减少，经过路灯后它与路灯的距离逐渐增加.随练1、如图，夜晚小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间的函数关系的图像大致是（）A.B.C.D.【答案】A【解析】设身高GE h =，1CF =，AF a=当x a ≤时，OEG OFC∆∆ OE GE OF CF ∴=，即y h a x l =-h hay x l l∴=-+a 、h l 、均为常数∴这个函数图像是一次函数图像影长将随着离灯光越来越近而越来越短，到灯下的时候，将是一个点，进而随着离灯光的越来越远而影长将变大．正投影例题1、Rt ABC ∆斜边在平面α上，则ABC ∆在平面α的正投影（）A.一定不是钝角三角形B.一定不是直角三角形C.一定不是锐角三角形D.一定是三角形【答案】C【解析】当三角形所在的平面与平面α垂直时，三角形在平面上的正投影是一条线段；当三角形所在的平面与平面不垂直时，投影形成钝角三角形；当三角形在平面上时，形成投影是直角三角形.例题2、一根笔直的小木棒（记为线段AB ），它的正投影为线段CD ，则下列各式中一定成立的是（）A.AB CD =B.AB CD ≤C.AB CD >D.AB CD≥【答案】D【解析】根据正投影的定义，当AB 与投影面平行时，AB CD =；当AB 与投影面不平行时，AB CD >.视图知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1.主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2.看得见部分的轮廓线画成实线；3.看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图是一个底面为正三角形的直三棱柱，则这个几何体的主视图是（）A.B.C.D.【答案】C【解析】从正面看是两个矩形，矩形的公共边是虚线，例题3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A. B. C. D.【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（）A.正方体B.圆锥C.圆柱D.球【答案】A【解析】∵主视图和左视图都是正方形，∴此几何体为柱体，∵俯视图是一个正方形，∴此几何体为正方体．例题2、如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（）A.4个B.5个C.6个D.7个【答案】【解析】根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A.60πB.70πC.90πD.160π【答案】B 【解析】观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图）（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】（1）见解析；（2）8n =，9，10，11．【解析】（1）左视图有以下5种情形：（2）8n =，9，10，11．随练1、从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A. B. C. D.【答案】C【解析】如图所示：∵从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，∴该几何体的左视图为：．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A.长方形B.三棱柱C.圆柱D.正方体【答案】C 【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C 【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C 【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．拓展1、给下列几种关于投影的说法，正确的是（）A.矩形的平行投影一定是矩形B.平行直线的平行投影仍是平行直线C.垂直于投影面的直线或线段的正投影是点D.中心投影的投影线是互相平行的【答案】C【解析】矩形的平行投影可能是平行四边形，也可能是线段；平行直线的平行投影可能是平行直线，也可能重合；垂直于投影面的直线或线段的正投影是点；中心投影的投影线是相交于一点的．2、李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是（）A.B.C. D.【答案】D【解析】根据平行四边形投影的特点，在同一时刻不同物体的物高和影长成比例，所以不可能是梯形．3、如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB 垂直于地面时的影长为AC （假定AC AB >）的最大值为m ，最小值为n ，那么下列结论：①m AC >；②m AC =；③n AB =；④影子的长度先增大后减小．其中，正确结论的序号是．【答案】①③④【解析】当木杆绕点A 按逆时针方向旋转时，如图所示当AB 与光线BC 垂直时，m 最大，则m AC >，①成立；最小值为AB 与底面重合，故n AB =；由上可知，影子的长度先增大后减小．4、如图，小军、小珠之间的距离为2.7m ，他们在同一盏路灯下的影长分别为1.8m ，1.5m ，已知小军、小珠的身高分别为1.8m ，1.5m ，则路灯的高为_________m ．【答案】3【解析】如图，∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ，∴CD DE =AB BE ，FN MN =FB AB ，即1.8 1.8=AB 1.8+BD ， 1.5 1.5=AB 1.5+2.7-BD，解得：AB=3m5、如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定【答案】A【解析】灯光下，涉及中心投影，根据中心投影的特点灯光下影子与物体离灯源距离有关，此距离越大，影子才越小．6、如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m【答案】C【解析】设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MAOP MO=，BD BNOP ON=，则1.68xx a=+，∴14x a=；1.6148yy a= +-，∴1 3.54y a=-，∴ 3.5x y-=，故变短了3.5米．7、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线8、如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有（）A.4个B.5个C.6个D.7个【答案】B【解析】由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成．故选B．9、如图所示的几何体是由五个小正方体组合而成的，它的左视图是（）A. B. C. D.【答案】A【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，10、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.11、一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A.11B.12C.13D.14【答案】B【解析】由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个。

北师大版九年级上册第五章投影与视图知识点归纳及例题【学习目标】1.在观察、操作、想象等活动中增强对空间物体的把握和理解能力；2.通过实例了解中心投影与平行投影；3.会画直棱柱、圆柱、圆锥和球的三种视图；4.能根据三种视图描述简单的几何体.【知识点梳理】知识点一、投影1.投影现象物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象.影子所在的平面称为投影面.2. 中心投影手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线照射在物体上所形成的投影，称为中心投影.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.知识点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.3.平行投影1.平行投影的定义太阳光线可看成平行光线，平行光线所形成的投影称为平行投影.相应地，我们会得到两个结论：①等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.②等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.2. 物高与影长的关系①在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.②在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.知识点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.4、正投影如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，当平行光线与投影面垂直时，这种投影称为正投影.知识点诠释：正投影是特殊的平行投影，它不可能是中心投影.知识点二、中心投影与平行投影的区别与联系1.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.2.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.知识点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.知识点三、视图1.三视图（1）视图用正投影的方法绘制的物体在投影面上的图形，称为物体的视图.（2）三视图在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图.通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图.主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系一般地，把俯视图画在主视图下面，把左视图画在主视图右面，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.知识点诠释：三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.3.画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线要画成虚线.知识点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.4.由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.知识点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.【典型例题】类型一、投影的作图与计算1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．【答案与解析】(1)如图所示．可在同一方向上画出与原长相等的影长，此时为平行投影．(2)如图所示，可在两树外侧不同方向上画出与原长相等的影子，连结影子的顶点与树的顶点．相交于点P．此时为中心投影，P点即为光源位置．【总结升华】连结物体顶点与其影长的顶点，如果得到的是平行线，即为平行投影；如果得到相交直线，则为中心投影，这是判断平行投影与中心投影的方法，也是确定中心投影光源位置的基本做法．但若中心投影光源在两树同侧时，图中的两棵树的影长不可能同时与原长相等，所以点光源可以选在两树之间．特别提醒：易错认为只有平行投影才能使两棵树在同一时刻的影长分别与它们的原长相等，从而漏掉上图这一情形．举一反三：【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB．晚上，幕墙反射路灯，灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗?【答案】作法如下：①连结FC并延长交玻璃幕墙于O点；②过点O作直线OG垂直于玻璃幕墙面；③在OC另一侧作∠POG＝∠FOG且交EA延长线于点P．P点即此时路灯光源位置，如图所示．2.（2015·盐城校级模拟）如图，小明与同学合作利用太阳光线测量旗杆的高度，身高1.6m的小明落在地面上的影长为BC=2.4m．（1）请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子EG；（2）若小明测得此刻旗杆落在地面的影长EG=16m，请求出旗杆DE的高度．【思路点拨】（1）连结AC，过D点作DG∥AC交BC于G点，则GE为所求；（2）先证明Rt∥ABC∥∥RtDGE，然后利用相似比计算DE的长．【答案与解析】解：（1）影子EG如图所示；（2）∥DG∥AC，∥∥G=∥C，∥Rt∥ABC∥∥RtDGE，∥=，即=，解得DE=，∥旗杆的高度为m．【总结升华】本题考查了平行投影，也考查了相似三角形的判定与性质．举一反三：【变式】如图，小亮利用所学的数学知识测量某旗杆AB的高度．（1）请你根据小亮在阳光下的投影，画出旗杆AB在阳光下的投影．（2）已知小亮的身高为1.72m，在同一时刻测得小亮和旗杆AB的投影长分别为0.86m和6m，求旗杆AB 的高．【答案】解：（1）如图所示：（2）如图，因为DE，AB都垂直于地面，且光线DF∥AC，所以Rt△DEF∽Rt△ABC，所以DE EF AB BC=，即1.720.866AB=，所以AB=12（m）．答：旗杆AB的高为12m．类型二、三视图3．如图，分别从正面、左面、上面观察该立体图形，能得到什么平面图形．【答案与解析】从正面看该几何体是三角形，从左面看该几何体是长方形，从上面看该几何体是一长方形中带一条竖线．如图：【总结升华】本题考查了几何体的三视图的判断．举一反三：【变式】如图，画出这些立体图形的三视图．【答案】（1）如图：（2）如图：（3）如图：（4）如图：4．（2015·惠州校级月考）如图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出这个几何体的主视图和左视图．【思路点拨】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，2，3，左视图有3列，每列小正方形数目分别为1，3，2．据此可画出图形．【答案与解析】解：如图所示：【总结升华】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．类型三、三视图的有关计算5．某工厂要对一机器零件表面进行喷漆，设计者给出了该零件的三视图(如图所示)，请你根据三视图确定其喷漆的面积．【思路点拨】首先要根据立体图形的三视图，想象出物体的实际形状，然后再计算表面积.【答案与解析】解：长方体的表面积为(30×40+40×25+25×30)×2＝5900(cm2)，圆柱体的侧面积为3.14×20×32＝2010(cm2)，其喷漆的面积为5900+2010＝7910(cm2)．【总结升华】由该机械零件的三视图，可想象它是一个组合体，是由一个长方体和一个圆柱体组成．其表面积是一个长方体的六个面与圆柱体的侧面构成．(圆柱体的上表面补在长方体的上表面被圆柱体遮挡的部分).该组合体是由一长方体与一圆柱体组合而成，但不能认为组合体的表面积就是两几何体的表面积之和．举一反三：【变式】某物体的三视图如图：（1）此物体是什么体；（2）求此物体的全面积．【答案】解：（1）根据三视图的知识，主视图以及左视图都为矩形，俯视图是一个圆，故可判断出该几何体为圆柱．（2）根据圆柱的全面积公式可得，20π×40+2×π×102=1000π．。

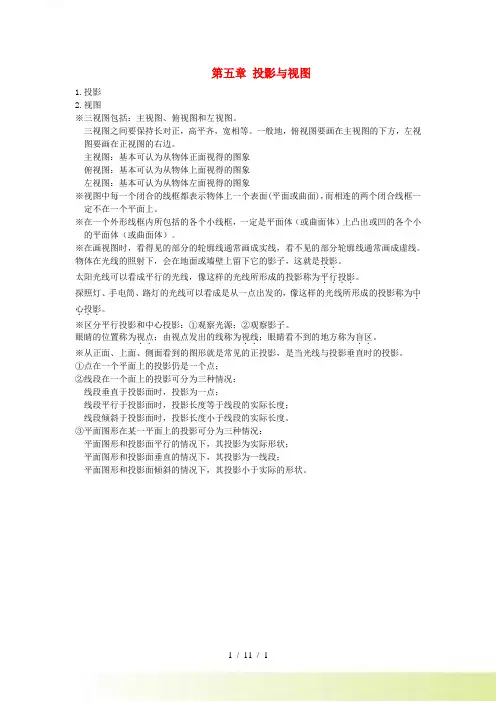

第五章投影与视图1.投影2.视图※三视图包括：主视图、俯视图和左视图。

三视图之间要保持长对正，高平齐，宽相等。

一般地，俯视图要画在主视图的下方，左视图要画在正视图的右边。

主视图：基本可认为从物体正面视得的图象俯视图：基本可认为从物体上面视得的图象左视图：基本可认为从物体左面视得的图象※视图中每一个闭合的线框都表示物体上一个表面(平面或曲面)，而相连的两个闭合线框一定不在一个平面上。

※在一个外形线框内所包括的各个小线框，一定是平面体（或曲面体）上凸出或凹的各个小的平面体（或曲面体）。

※在画视图时，看得见的部分的轮廓线通常画成实线，看不见的部分轮廓线通常画成虚线。

物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影．．。

太阳光线可以看成平行的光线，像这样的光线所形成的投影称为平行投影．．．．。

探照灯、手电筒、路灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中．心投影．．．。

※区分平行投影和中心投影：①观察光源；②观察影子。

眼睛的位置称为视点．．。

．．；眼睛看不到的地方称为盲区．．；由视点发出的线称为视线※从正面、上面、侧面看到的图形就是常见的正投影，是当光线与投影垂直时的投影。

①点在一个平面上的投影仍是一个点；②线段在一个面上的投影可分为三种情况：线段垂直于投影面时，投影为一点；线段平行于投影面时，投影长度等于线段的实际长度；线段倾斜于投影面时，投影长度小于线段的实际长度。

③平面图形在某一平面上的投影可分为三种情况：平面图形和投影面平行的情况下，其投影为实际形状；平面图形和投影面垂直的情况下，其投影为一线段；平面图形和投影面倾斜的情况下，其投影小于实际的形状。

1 / 11 / 1。

第五章投影与视图 2024--2025学年北师大版九年级数学上册专题一投影【知识聚焦】投影通常考查画图与计算两个方面：画图可根据投影的定义，利用平行投影中光线平行为已知条件；中心投影常利用两条直线相交确定光；计算常利用相似知识解决.1. 投影的相关概念物体在光线的照射下，在某个平面内形成的影子叫做投影. 这时，照射光线叫做投影线，影子(投影)所在的平面叫做投影面.2. 平行投影的概念由平行光线形成的投影是平行投影. (注意：平行投影的投影线都是平行的)3. 正投影的概念投影线垂直于投影面产生的投影叫做正投影. 在实际作图中，正投影被广泛应用，主要有线段、平面图形及立体图形.4. 中心投影的概念由同一点(点光) 发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)5. 视点、视线和盲区的概念由同一点(点光)发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)【典例精讲】题型1 平行投影的应用【例1】如图所示，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一段高度未知的电线杆 CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量；某一时刻，在太阳光照射下，旗杆落在围墙的影子 EF的长度为2米，落在地面上的影子BF的长度为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长度为5米. 依据这些数据，该小组的同学计算出了电线杆的高度.(1) 该小组的同学在这里利用的是投影的有关知识进行计算的.(2) 试计算出电线杆的高度，并写出计算过程.举一反三。

1. 如图所示，该小组发现8米高的旗杆DE 的影子 EF 落在了包含一圆弧形小桥在内的路上，于是他们开展了测算小桥所在圆的半径的活动. 小刚身高1.6米，测得其影长为2.4米，同时测得 EG的长为3米，HF 的长为1米，测得拱高(弧GH的中点到弦GH的距离，即MN的长度) 为2米，求小桥所在圆的半径.题型 2 中心投影的应用【例2】如图所示，不透明圆锥体 DEC 放在直线 BP 所在的水平面上且 BP 过圆锥底面的圆心，圆锥的高为23m,底面圆半径为2m，一点光位于点 A处，照射到圆锥体后，在水平面上留下的影长BE=4m.(1) 求∠ABC的度数;(2) 若∠ACP=2∠ABC, 求光A距水平面的高度.举一反三2. 小明现有一根2m长的竹竿，他想测出自家门口马路上一盏路灯的高度，但又不能直接测量，他采用了如下办法：①先走到路旁的一个地方，竖直放好竹竿，测量此时的影长为1m；②沿竹竿影子的方向向远处走了两根竹竿的长度4m，然后又竖直放好竹竿，测量此时竹竿的影子长正好为2m.小明说他可以计算出路灯的高度，他如何计算?题型3 盲区的实际应用问题【例3】如图所示，AB 表示一坡角为60°、高为2003米的山坡，一架距地面1000 米的飞机(点C)在山前飞行，此时从飞机看山顶A的俯角为30°.(1) 请在图中画出飞机向山后看的盲区的大小；(2) 求当飞机继续向高处飞多少米时向山后看无盲区?举一反三3. 如图所示，左边的楼高，AB=60m,右边的楼高CD=24m,且BC=30m,地面上的目标P 位于距C点 15m处.(1) 请画出从A 处能看到的地面上距离点 C 最近的点，这个点与点C之间的距离为多少?(2) 从A 处能看见目标P吗? 为什么?题型 4 几何知识型问题【例4】如图所示，已知一纸板ABCD的形状为正方形，其边长为10cm，AD，BC与投影面β平行，AB，CD与投影面β不平行，正方形在投影面β上的正投影为. A₁B₁C₁D₁,若∠ABB₁=45°,求正投影A₁B₁C₁D₁的面积.举一反三4. 如图所示，在Rt△ABC中，∠C=90°,在阳光的垂直照射下，点C 落在斜边AB上的点 D.(1) 试探究线段AC，AB和AD 之间的关系，并说明理由；(2) 线段BC，AB和BD之间也有类似的关系吗?专题二视图【知识聚焦】对同一个物体从不同方向看，可以得到不同的视图，画一个物体的三视图(主视图、俯视图、左视图)是有具体规定的.主视图、俯视图：长对正；主视图、左视图：高平齐；俯视图、左视图：宽相等.可简单记为口诀：主、俯长对正；主、左高平齐；俯、左宽相等.其次是：看得见，画实线；看不见，画虚线.有了三视图，我们既可以由几何体画出其三视图，也可以由物体的三种视图还原几何体的形状，从而求出几何体的表面积和体积.【典例精讲】题型1 物体三视图【例1】如图所示是一个螺母的示意图，它的俯视图是 ( )举一反三1. 如图所示的几何体的俯视图是 ( )题型 2 组合体识别型应用问题【例2】图中的三视图所对应的几何体是( )举一反三2. 如图所示的几何体的三视图是 ( )题型3 截面三视图识别型应用问题【例3】如图所示，一个正方体被截去四个角后得到一个几何体，它的俯视图是 ( )举一反三3. 如图所示是一个正方体截去一角后得到的几何体，它的主视图是( )题型4 三视图与几何体求解型应用问题【例4】如图是某几何体的三视图，则该几何体的体积是( )A.183B.543C.1083D.2163举一反三4. 如图所示是某几何体的三视图，根据图中数据，该几何体的体积为( )A. 60πB. 70πC. 90πD. 160π题型5 组合体计数型应用问题【例5】如图所示是由一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的个数是 ( )A. 9个B. 8个C. 7个D. 6个举一反三5. 如图所示是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上(不改变原几何体中小立方块的位置)，继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块.题型6 规律探究思想型问题【例6】(1)如图1是用积木摆放的一组图案，观察图案并探索：第五个图案中共有块积木，第n个图案中共有块积木.(2)一样大小的小立方体，如图2所示那样，堆放在房间一角，若按此规律一共垒了十层，这十层中看不见的木块共有多少个?举一反三6. 如图1是棱长为a的小正方体，图2和图3是由这样的小正方体摆放而成的几何体. 按照这样的方法继续摆放，自上而下分别叫第1层、第2层……第n层.(1) 用含n的代数式表示第n层的小正方体的个数；(2) 求第10层小正方体的个数.。

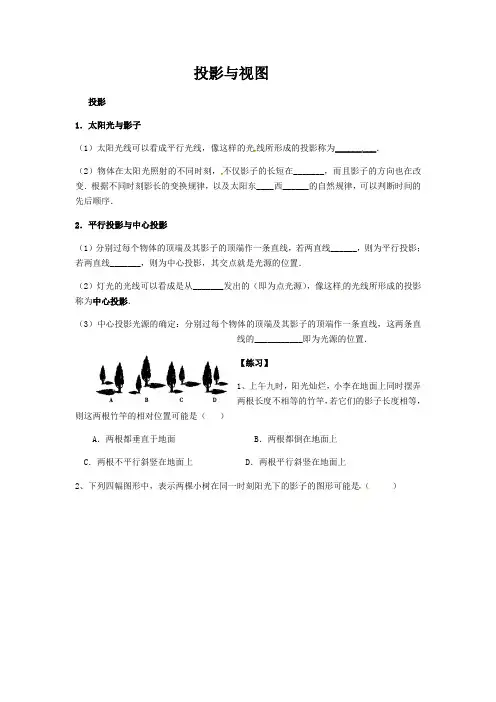

投影与视图投影1．太阳光与影子（1）太阳光线可以看成平行光线，像这样的光线所形成的投影称为_________．（2）物体在太阳光照射的不同时刻，不仅影子的长短在_______，而且影子的方向也在改变．根据不同时刻影长的变换规律，以及太阳东____西______的自然规律，可以判断时间的先后顺序．2．平行投影与中心投影（1）分别过每个物体的顶端及其影子的顶端作一条直线，若两直线______，则为平行投影；若两直线_______，则为中心投影，其交点就是光源的位置．（2）灯光的光线可以看成是从_______发出的（即为点光源），像这样的光线所形成的投影称为中心投影．（3）中心投影光源的确定：分别过每个物体的顶端及其影子的顶端作一条直线，这两条直线的___________即为光源的位置．【练习】1、上午九时，阳光灿烂，小李在地面上同时摆弄两根长度不相等的竹竿，若它们的影子长度相等，则这两根竹竿的相对位置可能是（）A．两根都垂直于地面 B．两根都倒在地面上C．两根不平行斜竖在地面上 D．两根平行斜竖在地面上2、下列四幅图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是（）3、如图，王华晚上由路灯A下的B处走到C处时，•测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，•已知王华的身高是米，那么路灯A的距离AB等于（）A. 米B. 6米C. 米D. 8米甲小华乙4、甲、乙两盏路灯底部间的距离是30米，一天晚上，当小华走到距路灯乙底部5米处时，发现自己的身影顶部正好接触路灯乙的底部．已知小华的身高为米，那么路灯甲的高为 米．5、已知，如右图，AB 和DE 是直立在地面上的两根立柱.AB ＝5m ，某一时刻AB 在阳光下的影长BC ＝3m.⑴请你在图中画出此时DE 在阳光下的影长；⑵在测量AB 的影长时，同时测量出DE 在阳光下的影长为6m ，请你计算DE 的长.6、为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光.如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼.已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米（结果精确到1米.732.13≈，414.12≈）（A ） （B ） （C ） （D ）（A ） （B ） （C ） （D ） 视图1、三种视图的内在联系主视图反映物体的_________；俯视图反映物体的________；左视图反映物体的_______．因此，在画三种视图时，主、俯视图要长对______，主、左视图要高_______，俯、左视图要_______．2、三种视图的位置关系一般地，首先确定主视图的位置，画出主视图，然后在主视图的______画出俯视图，在主视图的________画出左视图．3、三种视图的画法首先观察物体，画出视图的外轮廓线，然后将视图补充完整，其中看得见部分的轮廓线通常画成______线，看不见部分的轮廓线通常画成_______线．【练习】1、小明从正面观察如图1所示的两个物体，看到的是（ ）2、如图所示的物体是一个几何体，其主视图是 （ ）3、如图，圆柱的左视图是（ ）4、在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能．．．是（ ）（A ） （B ） （C ） （D ）5、右图是某一几何体的三视图，则这个几何体是（ ）（A ） 圆柱体 （B ） 圆锥体（C ） 正方体 （D ） 球体6、左下图是由若干个小正方形所搭成的几何体及从上面看这个几何体所看到的图形，那么 ）7、正视图、左视图和俯视图完全相同的几何体是（ ）（A ） （B ） （C ） （D ）8、下面图示的四个物体中，正视图如左图的有（ ）从左面看 A ． D ．B ．C ． 从正面看 从上面看（A ） 1个 （B ） 2个 （C ） 3个 （D ） 4个9、若干桶方便面摆放在桌子上，实物图片左边所给的是它的三视图，则这一堆方便面共有（ ）（A ）5桶 （B ）6桶 （C ）9桶 （D ）12桶10、由一些大小相同的小正方体组成的几何体的俯视图如图所示，其中正方形中的数字表示在该位置上的小正方体的个数，那么，这个几何体的左视图是 （ ）（A ） （B ） （C ） （D ）11、如图所示是由6个大小相同的正方体组成的几何体，画出所示的几何体的三种视图．（第10题）12321（A ） （B ） （C ） （D ）。

投影与视图知识点总结知识点一：中心投影有关概念1. 投影现象：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面。

2. 手电筒、路灯和台灯的光线可以看成是从一个点发出的，这样的光线所形成的投影称为中心投影n知识点三：平行投影及应用1.平行投影的定义太阳光线可以看成是平行光线，平行光线所形成的投影称为平行投影当平行光线与投影面垂直，这种投影称为正投影2.平行投影的应用：（1）等高的物体垂直地面放置时，太阳光下的影长相等。

（2）等长的物体平行于地面放置时，太阳下的影长相等。

3.作物体的平行投影：由于平行投影的光线是平行的，而物体的顶端与影子的顶端确定的直线就是光线，故根据另一物体的顶端可作出其影子。

例1：如图,小华(线段CD)在观察某建筑物AB（1）请你根据小华在阳关下的影长（线段DF），画出此时建筑物AB在阳光下的影子。

（2）已知小华身高1.65m,在同一时刻，测得小华和建筑物AB的影长分别为1.2m 和8m，求建筑物AB的高。

例2：小明在公园游玩，想利用太阳光下的影子测量一颗大树AB的高，他发现大树的影子恰好落在假山坡面CD和地面BC上，如图所示，经测量CD=4m，BC=10m，CD与地面成30度的角，此时量得1m标杆的影长为2m，请你帮助小明求出大树AB的高度？知识点四：视图1.常见几何体的三视图2.三视图的排列规则：俯视图放在主视图的下面，长度与主视图的长度一样；左视图放在主视图的右面，高度与主视图的高度一样，宽度与俯视图的宽度一样，可简记为“长对正；高平齐；宽相等”。

注意：在画物体的三视图时，对看得见的轮廓线用实线画出，而对看不见的轮廓线要用虚线画出。

在三种视图中，主视图反映的是物体的长和高、俯视图反映的是物体的长和宽、左视图反映的是物体的宽和高.因此，在画三视图时，对应部分的长要相等。

例1：如图是几个相同的小正方体组成的一个几何体，请画出它的三视图。

投影与视图知识点总结在我们的日常生活和学习中，投影与视图是一个重要的数学概念，它不仅在数学领域有着广泛的应用，在工程、建筑、设计等实际领域也发挥着关键作用。

接下来，让我们一起深入了解投影与视图的相关知识点。

一、投影投影是光线（投射线）通过物体，向选定的面（投影面）投射，并在该面上得到图形的方法。

1、中心投影由同一点（点光源）发出的光线形成的投影叫做中心投影。

比如，夜晚路灯下的人影就是中心投影的例子。

其特点是：等长的物体平行于地面放置时，在灯光下，离点光源越近的物体的影子越短，离点光源越远的物体的影子越长。

2、平行投影由平行光线（太阳光线）形成的投影称为平行投影。

平行投影又分为正投影和斜投影。

正投影是指投射线垂直于投影面的平行投影。

在平行投影中，同一时刻，不同物体的物高和影长成比例。

二、视图视图是将物体按正投影向投影面投射所得到的图形。

1、三视图三视图包括主视图、俯视图和左视图。

主视图：从物体的前面向后面投射所得的视图。

俯视图：从物体的上面向下面投射所得的视图。

左视图：从物体的左面向右面投射所得的视图。

三视图的位置关系：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方。

三视图的大小关系：长对正、高平齐、宽相等。

即主视图与俯视图的长相等，主视图与左视图的高相等，俯视图与左视图的宽相等。

2、常见几何体的三视图（1）正方体：三视图都是正方形。

（2）长方体：主视图、左视图是长方形，俯视图是长方形。

（3）圆柱：主视图、左视图是长方形，俯视图是圆。

（4）圆锥：主视图、左视图是三角形，俯视图是圆及圆心。

（5）球：三视图都是圆。

三、根据视图还原几何体根据三视图还原几何体时，要先分别根据主视图、俯视图和左视图想象几何体的前面、上面和左面的形状，然后综合起来考虑整体形状。

四、投影与视图的应用1、在建筑设计中，设计师需要通过绘制三视图来准确表达建筑物的形状和尺寸，以便施工人员能够按照设计进行施工。

2、在机械制造中，工程师需要根据零件的三视图来制造零件，确保零件的精度和质量。

第五章投影与视图第4讲投影与视图一.知识梳理(一)投影【一般地，用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面】1.中心投影(1)定义：由同一点（点光源）发出的光线形成的投影叫做中心投影，如物体在灯泡发出的光照射下形成影子就是中心投影.【在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化；固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化】(2)中心投影具有以下特点：①中心投影的投影线交于一点；②一个点光源把一个图形照射到一个平面上，这个图形的影子就是它在这个平面上的中心投影；③平面为投影面，各射线为投影线；④空间图形经过中心投影后，直线变成直线，但平行线可能变成了可以相交的直线；⑤中心投影后的图形与原图形相比虽然改变较多，但直观性强，看起来与人的视觉效果一致；⑥如果一个平面图形所在的平面与投射面平行，那么中心投影后得到的图形与原图形也是平行的，并且中心投影后得到的图形与原图形相似.名师点金：中心投影的三个特点：(1)等高物体垂直地面放置：①离点光源越近，影子越短；②离点光源越远，影子越长.(2)等长物体平行地面放置：①离点光源越近，影子越长；②离点光源越远，影子越短，但不会小于物体本身的长度.(3)点光源、物体边缘的点以及其在物体的影子上的对应点在同一条直线上.2.平行投影(1)定义：在一束平行光线(如阳光)照射下形成的投影叫做平行投影。

【在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化】(2)分类平行投影法又分为斜投影法和正投影法。

①斜投影法：投射线倾斜于(＜90°)投影面，所得投影称为斜投影，如图所示.②正投影法：投射线垂直于投影面，所得投影称为正投影，如图所示.(3)性质①不垂直于投影面的直线或线段的正投影仍是直线或线段；②垂直于投影面的直线或线段的正投影是点；倾斜于投影面的线段，其正投影仍为线段，但比实际长度要短.③垂直于投影面的平面图形的正投影是直线或线段的一部分.(4)特点①平行直线的投影仍是平行或重合直线.②平行于投射面的线段，它的投影与这条线段平行且相等.③与投影面平行的图形，它的投影与这个图形全等；倾斜于投影面的平面图形，其投影仍为一平面图形.④在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比.名师点金：平行投影的特征及画法：(1)特征：①平行投影中，形成影子的光线是平行的，平行物体在地面上形成的影子平行或在同一直线上；②同一时刻，太阳光下，物高与影长成正比例；(2)画法：连接物体顶端与影子顶端得到形成影子的光线，过物体顶端作已知光线的平行线得到物体的影子.补充：在北半球，太阳一天中的朝向变化：东→东南→南→西南→西；在北半球，影子一天中的朝向变化和长短变化：朝向变化：西→西北→北→东北→东；长短变化：长→较长→短→较长→长.(二)三视图【能够正确反映物体长、宽、高尺寸的正投影工程图(主视图，俯视图，左视图三个基本视图)为三视图】•主视图—从正面看到的图左视图—从左面看到的图俯视图—从上面看到的图•画物体的三视图时,要符合如下原则:大小：长对正,高平齐,宽相等.•虚实:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.二．实战演练考点一中心投影与平行投影（一）中心投影例1：(1)小刚走路时发现自己的影子越走越长，这是因为（）A.从路灯下走开，离路灯越来越远B.走到路灯下，离路灯越来越近C.人与路灯的距离与影子长短无关D.路灯的灯光越来越亮(2)如图，一球吊在空中，当发光的手电筒由远及近时，落在竖直木板上的影子会逐渐______.例2：某公司的外墙壁贴的是反光玻璃，晚上两根木棒的影子如图（短木棒的影子是玻璃反光形成的），请确定图中路灯灯泡所在的位置.例3：如图所示，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米,继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米．求路灯A的高度AB.典例分析（二）平行投影例1：如图：（A）（B）（C）（D）是一天中四个不同时刻的木杆在地面上的影子，将它们按时间先后顺序进行排列，为______．例2：已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能______，也可能______．例3：春分这一天，小彬上午9:00出去，测量了自己的影长，出去一段时间后回来时，发现这时的影长和上午出去时的影长一样长，则小明出去的时间大约为______小时．例4：某同学想测量旗杆的高度，他在某一时刻测得1米长的竹竿竖直放置时影长1.5米，在同时刻测量旗杆影长时，因旗杆靠近一幢楼房，影子不全落在地面上，有一部分落在墙上，他测得落在地面上的影长为21米，留在墙上的影高为2米（如图），求旗杆的高度．例5：如图，某同学想测量旗杆的高度，他在某一时刻测得1米长的竹竿竖直放置时影长2米，在同时刻测量旗杆的影长时，旗杆的影子一部分落在地面上（BC），有一部分落在斜坡上（CD），他测得落在地面上影长为10米，留在斜坡上的影长为2米，∠DCE为45°，则旗杆的高度约为多少米？（参考数据：2≈1.4，3≈1.7）例6：如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下，塔影DE留在坡面上．已知铁塔底座宽CD＝12m，塔影长DE＝18m，小明和小华的身高都是1.6m，同一时刻，小明站在点E处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m和1m，那么塔高AB为____m.考点二视图例1：(1)如图是一个正方体被截去一个直三棱柱得到的几何体，则该几何体的左视图是（）(2)如图，图1是一个底面为正方形的直棱柱，现将图1切割成图2的几何体，则下列选项图是图2的俯视图是（）例2：画出如图所示几何体的三视图.例3：根据如图所示的三种视图，画出相应的几何体.例4：如图,给出的是一个由若干相同的小正体搭成的立体图形的主视图和左视图，则图中最少有___个小正方体，最多有___个小正方体.1.晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是（）A.变长B.变短C.先变长后变短D.先变短后变长2.某一同学在上午上学路上和下午放学路上都看不到自己的影子，则该同学的家在学校的（） A.东边 B.南边 C.西边 D.北边3.正方形纸片在阳光下的投影不可能是下列那些？①正方形②矩形③菱形④梯形⑤线段⑥平行四边形4.下列图中是在太阳光下形成的影子的是（）5.如图，是由三个相同的小正方体组成的几何体，该几何体的俯视图是（）课后作业6.由若干个小正方体构成的几何体的主视图和左视图都是如图所示，则该几何体最多有_____个小正方体，最少有_____个小正方体．7.兴趣小组的同学要测量树的高度．在阳光下，一名同学测得一根长为1米的竹竿的影长为0.4米，同时另一名同学测量树的高度时，发现树的影子不全落在地面上，有一部分落在教学楼的第一级台阶上，测得此影子长为0.2米，一级台阶高为0.3米，如图所示，若此时落在地面上的影长为4.4米，则树高为（）A．11.5米 B．11.75米C．11.8米D．12.25米8.画出如图所示几何体的三视图.9.根据如图所示的三种视图，你能想象出相应几何体的形状吗？(画出几何体的草图)10.晚饭后，小聪和小军在社区广场散步，小聪问小军：“你有多高？”小军一时语塞，小聪思考片刻，提议用广场照明灯下的影长及地砖长来测量小军的身高，于是，两人在灯下沿直线NQ移动，如图，当小聪正好站在广场的A点（距N点5块地砖长）时，其影长AD恰好为1块地砖长；当小军正好站在广场的B点（距N点9块地砖长）时，其影长BF恰好为2块地砖长，已知广场地面由边长为0.8米的正方形地砖铺成，小聪的身高AC为1.6米，MN⊥NQ，AC⊥NQ，BE⊥NQ，请你根据以上信息，求出小军身高BE的长（结果精确到0.01米）11.“未爱广场”旗杆AB旁边有一个半圆的时钟模型，如图，时钟的9点和3点的刻度线刚好和地面重合，半圆的半径2米，旗杆的底端A到钟面9点刻度C的距离为5米，一天小明观察到阳光下旗杆顶端B的影子刚好投到时钟的11点的刻度上，同时测得一米长的标杆的影长1.6米，求旗杆AB的高度？1.在同一时刻，两根长度不等的竿子置于阳光之下，但看到它们的影长相等，那么这两根竿子的相对位置是（）A．两竿都垂直于地面 B．两竿平行斜插在地上C．两根竿子不平行D．一根竿倒在地上2.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明的影子和小强的影子一样长D.无法判断谁的影子长3.(1)如图，是一个由相同小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置上的小正方体的个数，则这个几何体的左视图是（）(2)如图，正四棱锥的俯视图是选项中的（）直击中考4.一个几何体的三视图如图所示，它的俯视图为菱形，，该几何体的侧面积是____cm².5.画出下列几何体的三视图6.已知某立体图形的三视图如下，请你画出这个立体图形.7.一天晚上，李明和张龙利用灯光下影子的长来测量一路灯D高度，如图，当李明走到点A 处时，张龙测得李明直立时身高AM与其影子长AE正好相等；接着李明沿AC方向继续向前走，走到点B处时，李明直立时身高BN的影子是线段AB，并测得AB=1.25m,已知李明直立时的身高为1.75m.求路灯的高CD的长.（结果精确到0.1m）。

初三数学：投影与视图知识点归纳一、知识要点1、投影(1)投影:用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影(projection)，照射光线叫做投影线，投影所在的平面叫做投影面。

(2)平行投影:有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。

由平行光线形成的投影是平行投影(parallel projection).(3)中心投影:由同一点(点光源发出的光线)形成的投影叫做中心投影(center projection)。

(4)正投影:投影线垂直于投影面产生的投影叫做正投影。

注:物体正投影的形状、大小与它相对于投影面的位置有关。

2、三视图(1)三视图:是指观测者从三个不同位置观察同一个空间几何体而画出的图形。

将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形三视图就是主视图、俯视图、左视图的总称。

(2)特点:一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从加速度学习网我的学习也要加速三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

二、经验之谈:多读两遍吧!有兴趣的同学可以多画图观察。

九年级数学投影和视图知识点随着科技的发展和社会的进步，我们生活中的许多事物都跟几何形体有关。

为了更好地理解和描述这些物体，我们需要掌握一些数学知识，尤其是关于投影和视图的概念。

一、什么是投影？投影是指将三维空间中的物体沿某个方向投射到二维平面上的过程。

在实际生活中，我们可以用手机或相机拍摄照片，也可以用幻灯机或投影仪将图片或视频投射到屏幕上，这些都是投影。

那么，如何计算物体的投影呢？首先，我们要确定投影的方向和投影面。

然后，通过与投影面垂直的直线或射线与物体的交点，就可以确定物体的投影。

二、什么是正投影和斜投影？在正投影中，物体与投影面垂直，也就是说，投影是垂直于投影面的。

这种投影形式常常出现在我们的日常生活中，比如我们站在墙前，头上的阴影就是一种垂直投影。

而在斜投影中，物体与投影面不垂直，投影是倾斜的。

这种投影形式更贴近我们在屏幕上所看到的图像，比如电视、电影中的画面，都是通过斜投影来展示的。

三、什么是视图？视图是指通过某种角度观察物体所得到的结果。

我们可以从不同的角度观察同一个物体，得到不同的视图。

常见的视图有正视图、侧视图和俯视图。

正视图是指从物体的正面观察，得到的视图。

正视图可以清楚地看到物体的正面形状和细节。

侧视图是指从物体的侧面观察，得到的视图。

侧视图可以清楚地看到物体的侧面形状和细节。

俯视图是指从物体的上方俯视，得到的视图。

俯视图可以清楚地看到物体的顶部形状和细节。

四、如何绘制视图？为了正确地绘制视图，我们需要了解物体的投影。

以正视图为例，可以从俯视图中获取物体在平面上的投影形状和尺寸，然后根据这些投影进行绘制。

首先，我们可以在平面上绘制出物体的投影。

然后，根据投影的形状和尺寸，再根据一定的比例关系，绘制出物体的正面形状和细节。

绘制侧视图和俯视图的方法与此类似，只需根据不同的视角和投影，绘制出对应的视图即可。

五、为什么学习投影和视图？学习投影和视图的目的是为了更好地理解和描述三维空间中的物体。
