永磁同步无齿轮曳引机

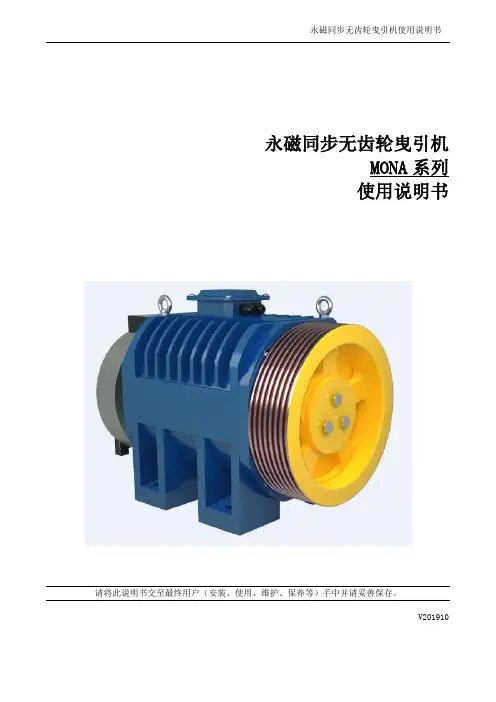

永磁同步无齿轮曳引机MONA系列使用说明书请将此说明书交至最终用户（安装、使用、维护、保养等）手中并请妥善保存。

V201910前言非常感谢您选用本公司产品，我们将竭诚为您提供优质服务。

本司永磁同步无齿轮曳引机（以下简称曳引机）采用了先进的设计理念和制造工艺，产品具有结构紧凑、体积小、重量轻、能耗低、噪声小、效率高等特点。

本司曳引机设计、生产符合《GB7588-2003-电梯制造与安装安全规范》、《EN81-1：1998-电梯建造和安装的安全规则》、《GB/T24478-2009-电梯曳引机》中的各项有关规定。

本使用说明书叙述了正确使用本曳引机的方法，本说明书中的图示为代表性事例，与实际产品可能会有所不同。

一般注意事项1.本说明书因产品改进、规格变更及为了使说明书本身使用方便，会有适当的改动，本司保留对说明书的修改权利，内容如有变更，恕不另行通知。

2.开箱后请确认产品是否和订单的型号、规格一致。

误使用了不同的产品可能使电梯或曳引机等破损、人员伤亡的危险。

3.请根据产品铭牌上注明的重量和手册中规定的吊装方法仔细核实吊具的额定载重，吊具载重量不足时有产品坠落、翻到和人员伤亡的危险。

4.如遇资料损坏、遗失、产品铭牌字迹模糊破损时，请按封底上联系方式向本司订购。

警告：安全说明①安装、使用、维护及保养前，请认真阅读本说明书及相关附属资料，以免造成设备损坏，引起人员伤亡。

②安装、使用、维护及保养过程中，请严格按照本说明书规程操作，以确保设备正常及人身安全。

③本说明书中所示的图解为了说明细节部分，有将外壳或为了安全的遮盖物去除状态下描述的，本产品在运行前，务必按规定将外壳或遮盖物复原后按使用说明书操作运行。

④非专业人员严禁操作。

通用安全注意事项打上安全符号的段落、语句叙述了重要的内容请一定要遵守，错误使用时可能导致人身伤害和设备损害，错误使用严重时可能会导致人身伤亡！搬运、安装、接线、运行、操作、检查、维护、保养请由具备专业人员来进行。

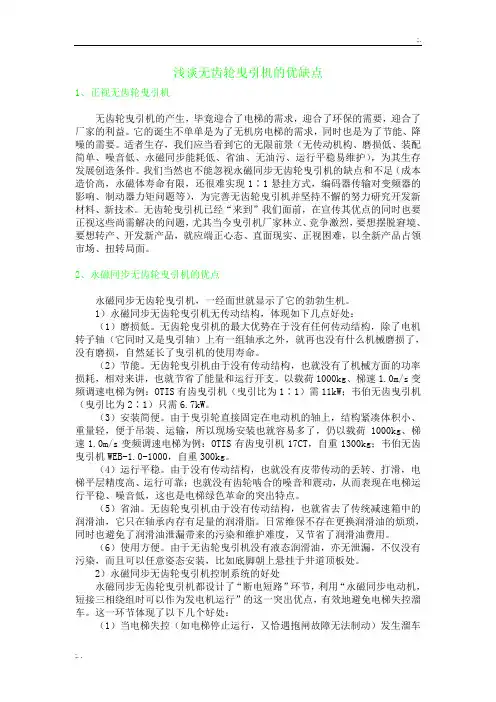

浅谈无齿轮曳引机的优缺点1、正视无齿轮曳引机无齿轮曳引机的产生，毕竟迎合了电梯的需求，迎合了环保的需要，迎合了厂家的利益。

它的诞生不单单是为了无机房电梯的需求，同时也是为了节能、降噪的需要。

适者生存，我们应当看到它的无限前景（无传动机构、磨损低、装配简单、噪音低、永磁同步能耗低、省油、无油污、运行平稳易维护），为其生存发展创造条件。

我们当然也不能忽视永磁同步无齿轮曳引机的缺点和不足（成本造价高，永磁体寿命有限，还很难实现1∶1悬挂方式，编码器传输对变频器的影响、制动器力矩问题等），为完善无齿轮曳引机并坚持不懈的努力研究开发新材料、新技术。

无齿轮曳引机已经“来到”我们面前，在宣传其优点的同时也要正视这些尚需解决的问题，尤其当今曳引机厂家林立、竞争激烈，要想摆脱窘境、要想转产、开发新产品，就应端正心态、直面现实、正视困难，以全新产品占领市场、扭转局面。

2、永磁同步无齿轮曳引机的优点永磁同步无齿轮曳引机，一经面世就显示了它的勃勃生机。

1）永磁同步无齿轮曳引机无传动结构，体现如下几点好处：（1）磨损低。

无齿轮曳引机的最大优势在于没有任何传动结构，除了电机转子轴（它同时又是曳引轴）上有一组轴承之外，就再也没有什么机械磨损了，没有磨损，自然延长了曳引机的使用寿命。

（2）节能。

无齿轮曳引机由于没有传动结构，也就没有了机械方面的功率损耗，相对来讲，也就节省了能量和运行开支。

以载荷1000kg、梯速1.0m/s变频调速电梯为例：OTIS有齿曳引机（曳引比为1∶1）需11kW；韦伯无齿曳引机（曳引比为2∶1）只需6.7kW。

（3）安装简便。

由于曳引轮直接固定在电动机的轴上，结构紧凑体积小、重量轻，便于吊装、运输，所以现场安装也就容易多了，仍以载荷1000kg、梯速1.0m/s变频调速电梯为例：OTIS有齿曳引机17CT，自重1300kg；韦伯无齿曳引机WEB-1.0-1000，自重300kg。

（4）运行平稳。

由于没有传动结构，也就没有皮带传动的丢转、打滑，电梯平层精度高、运行可靠；也就没有齿轮啮合的噪音和震动，从而表现在电梯运行平稳、噪音低，这也是电梯绿色革命的突出特点。

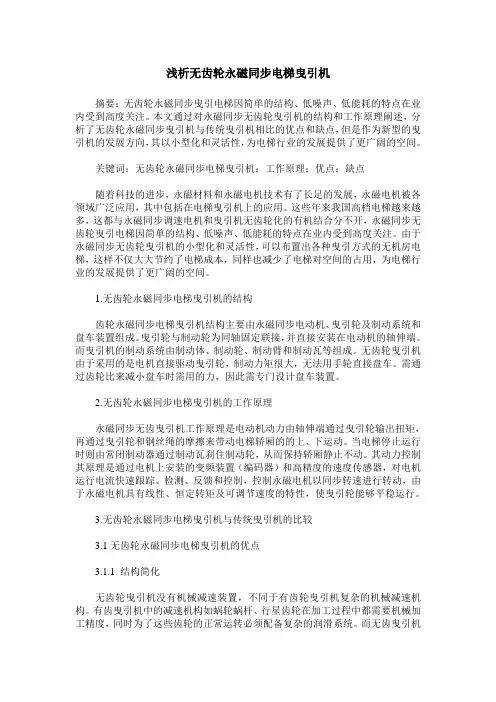

浅析无齿轮永磁同步电梯曳引机摘要：无齿轮永磁同步曳引电梯因简单的结构、低噪声、低能耗的特点在业内受到高度关注。

本文通过对永磁同步无齿轮曳引机的结构和工作原理阐述，分析了无齿轮永磁同步曳引机与传统曳引机相比的优点和缺点，但是作为新型的曳引机的发展方向，其以小型化和灵活性，为电梯行业的发展提供了更广阔的空间。

关键词：无齿轮永磁同步电梯曳引机；工作原理；优点；缺点随着科技的进步，永磁材料和永磁电机技术有了长足的发展，永磁电机被各领域广泛应用，其中包括在电梯曳引机上的应用。

这些年来我国高档电梯越来越多，这都与永磁同步调速电机和曳引机无齿轮化的有机结合分不开，永磁同步无齿轮曳引电梯因简单的结构、低噪声、低能耗的特点在业内受到高度关注。

由于永磁同步无齿轮曳引机的小型化和灵活性，可以布置出各种曳引方式的无机房电梯，这样不仅大大节约了电梯成本，同样也减少了电梯对空间的占用，为电梯行业的发展提供了更广阔的空间。

1.无齿轮永磁同步电梯曳引机的结构齿轮永磁同步电梯曳引机结构主要由永磁同步电动机、曳引轮及制动系统和盘车装置组成。

曳引轮与制动轮为同轴固定联接，并直接安装在电动机的轴伸端。

而曳引机的制动系统由制动体、制动轮、制动臂和制动瓦等组成。

无齿轮曳引机由于采用的是电机直接驱动曳引轮，制动力矩很大，无法用手轮直接盘车。

需通过齿轮比来减小盘车时需用的力，因此需专门设计盘车装置。

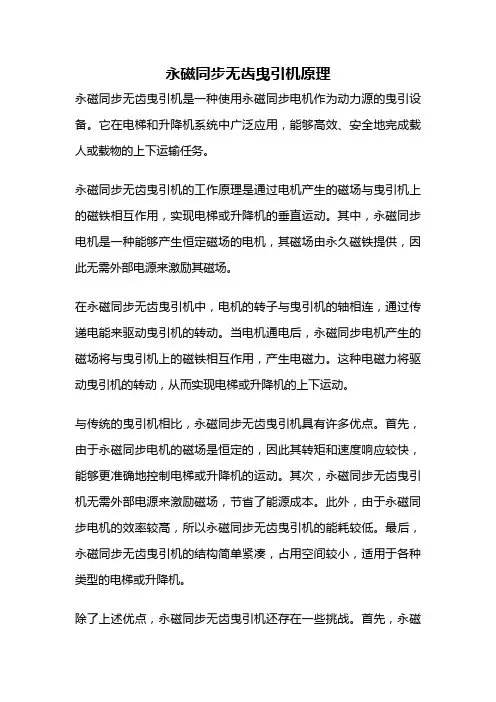

2.无齿轮永磁同步电梯曳引机的工作原理永磁同步无齿曳引机工作原理是电动机动力由轴伸端通过曳引轮输出扭矩，再通过曳引轮和钢丝绳的摩擦来带动电梯轿厢的的上、下运动。

当电梯停止运行时则由常闭制动器通过制动瓦刹住制动轮，从而保持轿厢静止不动。

其动力控制其原理是通过电机上安装的变频装置（编码器）和高精度的速度传感器，对电机运行电流快速跟踪、检测、反馈和控制，控制永磁电机以同步转速进行转动，由于永磁电机具有线性、恒定转矩及可调节速度的特性，使曳引轮能够平稳运行。

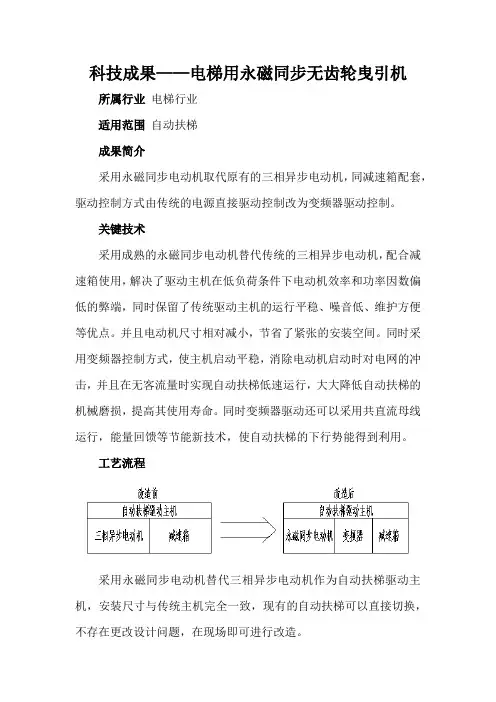

科技成果——电梯用永磁同步无齿轮曳引机所属行业电梯行业适用范围自动扶梯成果简介采用永磁同步电动机取代原有的三相异步电动机，同减速箱配套，驱动控制方式由传统的电源直接驱动控制改为变频器驱动控制。

关键技术采用成熟的永磁同步电动机替代传统的三相异步电动机，配合减速箱使用，解决了驱动主机在低负荷条件下电动机效率和功率因数偏低的弊端，同时保留了传统驱动主机的运行平稳、噪音低、维护方便等优点。

并且电动机尺寸相对减小，节省了紧张的安装空间。

同时采用变频器控制方式，使主机启动平稳，消除电动机启动时对电网的冲击，并且在无客流量时实现自动扶梯低速运行，大大降低自动扶梯的机械磨损，提高其使用寿命。

同时变频器驱动还可以采用共直流母线运行，能量回馈等节能新技术，使自动扶梯的下行势能得到利用。

工艺流程采用永磁同步电动机替代三相异步电动机作为自动扶梯驱动主机，安装尺寸与传统主机完全一致，现有的自动扶梯可以直接切换，不存在更改设计问题，在现场即可进行改造。

主要技术指标以一台7.5KW、1500转/分钟，自动扶梯驱动主机为例：在额定转矩条件下运行，三相异步电动机效率为87%，永磁同步电动机效率为94%，提高了8%；三相异步电动机功率因数0.83，永磁同步电动机功率因数0.98，提高了18%。

效率和功率因数的改善不仅节省了电动机运行时消耗的电能，同时大大减少了电网的无功功率损耗。

加之在低速条件下运行的差异，永磁同步电动机驱动扶梯主机较之三相异步电动机效率提高约10%-20%，节能约10-20%。

应用情况批量永磁同步自动扶梯已经在运行技术成熟度永磁同步无齿轮曳引机在电梯中应用已经相当成熟，所以将永磁同步电动机及变频器用于自动扶梯中也是成熟的技术。

典型案例典型用户：广州广日电梯有限公司市场前景鉴于永磁同步电动机+变频器+减速箱驱动主机相比三相异步电动机+减速箱驱动主机成本增加约8000元，则使用永磁同步电动机及变频器作为扶梯驱动主机，运行3.33年可回收成本差异，节能前景可观。

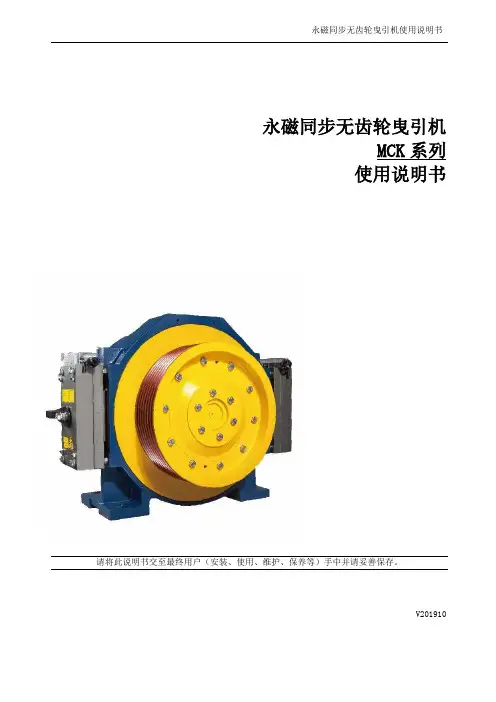

永磁同步无齿轮曳引机MCK系列使用说明书请将此说明书交至最终用户（安装、使用、维护、保养等）手中并请妥善保存。

V201910前言非常感谢您选用本公司产品，我们将竭诚为您提供优质服务。

本司永磁同步无齿轮曳引机（以下简称曳引机）采用了先进的设计理念和制造工艺，产品具有结构紧凑、体积小、重量轻、能耗低、噪声小、效率高等特点。

本司曳引机设计、生产符合《GB7588-2003-电梯制造与安装安全规范》、《EN81-1：1998-电梯建造和安装的安全规则》、《GB/T24478-2009-电梯曳引机》中的各项有关规定。

本使用说明书叙述了正确使用本曳引机的方法，本说明书中的图示为代表性事例，与实际产品可能会有所不同。

一般注意事项1.本说明书因产品改进、规格变更及为了使说明书本身使用方便，会有适当的改动，本司保留对说明书的修改权利，内容如有变更，恕不另行通知。

2.开箱后请确认产品是否和订单的型号、规格一致。

误使用了不同的产品可能使电梯或曳引机等破损、人员伤亡的危险。

3.请根据产品铭牌上注明的重量和手册中规定的吊装方法仔细核实吊具的额定载重，吊具载重量不足时有产品坠落、翻到和人员伤亡的危险。

4.如遇资料损坏、遗失、产品铭牌字迹模糊破损时，请按封底上联系方式向本司订购。

警告：安全说明①安装、使用、维护及保养前，请认真阅读本说明书及相关附属资料，以免造成设备损坏，引起人员伤亡。

②安装、使用、维护及保养过程中，请严格按照本说明书规程操作，以确保设备正常及人身安全。

③本说明书中所示的图解为了说明细节部分，有将外壳或为了安全的遮盖物去除状态下描述的，本产品在运行前，务必按规定将外壳或遮盖物复原后按使用说明书操作运行。

④非专业人员严禁操作。

通用安全注意事项打上安全符号的段落、语句叙述了重要的内容请一定要遵守，错误使用时可能导致人身伤害和设备损害，错误使用严重时可能会导致人身伤亡！搬运、安装、接线、运行、操作、检查、维护、保养请由具备专业人员来进行。

永磁同步无齿轮曳引机MCG系列使用说明书请将此说明书交至最终用户（安装、使用、维护、保养等）手中并请妥善保存。

V201910非常感谢您选用本司产品，本司永磁同步无齿轮曳引机（以下简称曳引机）采用了先进的设计理念和制造工艺，产品具有结构紧凑、体积小、重量轻、能耗低、噪声小、效率高等特点。

本使用说明书叙述了正确使用本曳引机的方法，在安装、使用、维护、保养等前一定要认真阅读本说明书及相关的附属资料，请在熟知本产品的安全注意事项后使用。

本司保留对手册的修改权利，内容如有变更，恕不另行通知。

一般注意事项本说明书中所示的图解为了说明细节部分，有将外壳或为了安全的遮盖物去除状态下描述的，本产品在运行时，务必按规定将外壳或遮盖物复原后按使用说明书操作运行。

•本使用说明书中的图示是代表性的事例，与拿到的产品会有所不同。

•本使用说明书由于产品改进、规格变更及为了使说明书本身使用方便，会有适当的改动。

•资料损坏遗失、产品铭牌字迹模糊破损时，请按封底上联系方式向本司订购。

通用安全注意事项打上安全符号的段落、语句叙述了重要的内容请一定要遵守，错误使用时可能导致人身伤害和设备损害，错误使用严重时可能会导致人身伤亡！搬运、安装、接线、运行、操作、检查、维护、保养请由具备专业人员来进行。

如果客户将本司产品用于非设计要求或用途的场合，本司不承担责任。

如果客户对本司产品进行改造，则不在本司的保修范围内，本司亦不承担责任。

•包装箱适用于铲车、叉车搬运，搬运时必须按其重量尺寸选用合适的装卸设备。

•包装箱搬运时请注意掉落、翻倒、撞击，需要叠放时务必不能超过包装箱所示的叠放高度。

•收到产品后，应先检查产品的外观状况，如有破损，请及时与本司联系。

•收到产品后，请确认是否与订购的产品相同，如有不同，请及时与本司联系。

•除去包装箱后，要采取必要的防尘、防雨、防潮等防护措施。

•曳引机起吊前请确认曳引机重量，起吊时请使用本体吊环或吊孔，务必垂直起吊。

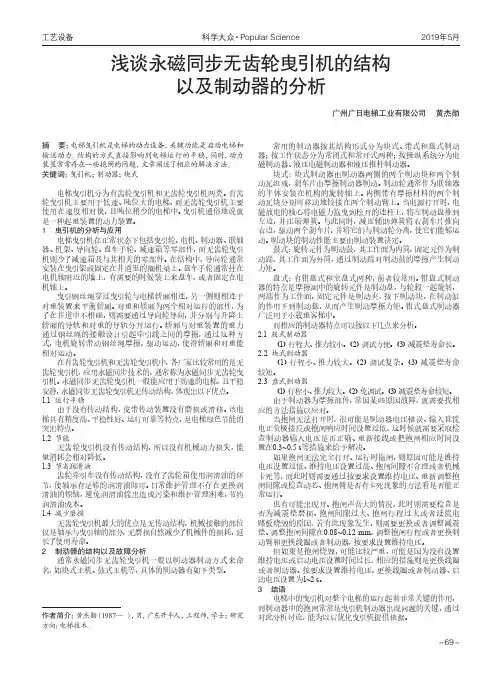

工艺设备科学大众·Popular Science2019年5月浅谈永磁同步无齿轮曳引机的结构以及制动器的分析广州广日电梯工业有限公司 黄杰勋摘 要：电梯曳引机是电梯的动力设备，关键功能是启动电梯和输送动力。

结构的方式直接影响到电梯运行的平稳，同时，动力装置常常存在一些抱闸的问题，文章阐述了相应的解决方法。

关键词：曳引机；制动器；块式电梯曳引机分为有齿轮曳引机和无齿轮曳引机两类。

有齿轮曳引机主要用于低速、吨位大的电梯，而无齿轮曳引机主要使用在速度相对快，且吨位稍少的电梯中。

曳引机通俗地说就是一种起重装置的动力装置。

1 曳引机的分析与应用电梯曳引机在正常状态下包括曳引轮、电机、制动器、联轴器、机架、导向轮、盘车手轮、减速箱等零部件，而无齿轮曳引机则少了减速箱及与其相关的零部件。

在结构中，导向轮通常安装在曳引架或固定在井道里的搁机梁上。

盘车手轮通常挂在电机轴附近的墙上，有需要的时候装上来盘车，或者固定在电机轴上。

曳引钢丝绳穿过曳引轮与电梯轿厢相连，另一侧则相连于对重装置来平衡轿厢。

对重和轿厢为两个相对运行的部件，为了在井道中不相碰，则需要通过导向轮导向，并分别与升降上轿厢的导轨和对重的导轨分开运行。

轿厢与对重装置的重力通过钢丝绳的接触设计引起牵引线之间的摩擦，通过这种方式，电机旋转带动钢丝绳摩擦，驱动运动，使得轿厢和对重能相对运动。

在有齿轮曳引机和无齿轮曳引机中，各厂家比较常用的是无齿轮曳引机，应用永磁同步技术的，通常称为永磁同步无齿轮曳引机。

永磁同步无齿轮曳引机一般能应用于高速的电梯，且平稳安静，永磁同步无齿轮曳引机无传动结构，体现出以下优点。

1.1 运行平稳由于没有传动结构，皮带传动装置没有磨损或滑移。

该电梯具有精度高、平稳性好、运行可靠等特点，是电梯绿色节能的突出特点。

1.2 节能无齿轮曳引机没有传动结构，所以没有机械动力损失，能量消耗会相对降低。

1.3 节省润滑油齿轮牵引车没有传动结构，没有了齿轮箱使用润滑油的环节，使轴承有足够的润滑油即可。

一、永磁同步无齿轮曳引机与有齿轮曳引机相比有哪些优点？1 体积小、重量轻伊士顿电梯引进和技术转化的永磁同步曳引机采用高性能钕铁硼稀土永磁材料和现代永磁电机设计技术，使曳引机的功率传输密度大大提高，取消了传统有齿轮曳引机的齿轮减速机构（齿轮减速箱），实现了曳引机的无齿轮传动，使得曳引机的整个体积缩小30%左右，重量减轻30%左右。

2 噪音低、振动小由于取消了齿轮减速机，有效降低了曳引机传输系统的噪音和振动，同时消除了传统有齿轮曳引机有可能发生的曳引机机械振动频率与建筑物固有频率发生共振现象,噪音下降可达10分贝.3 少维护或免维护齿轮减速机的取消，不用在使用齿轮油和每年1—2次的更换,大大减少了曳引机的维护成本和工作，使曳引机做到少维护甚至免维护。

4 效率高、节能永磁同步曳引机采用永磁体励磁，没有励磁损耗，电机本身效率提高，另外齿轮减速箱的取消，减少了曳引机曳引传动中的机械能量损耗，使整个曳引传动系统的效率大大提高（可达40%），功率减少30%左右,节能效果显著。

5 可靠性高曳引轮与制动轮采用整体结构形式，安全可靠性提高。

制动系统采用上电释放的双臂闸瓦刹车系统，双臂制动力矩达2.2倍额定转矩，安全性更高。

6 安装过程简化由于无齿轮永磁同步曳引机本身具有上行超速保护功能，不用在另外增加上行安全钳（额外增加上行超速保护装置），简化安装过程,减少故障点。

7.节约成本1)齿轮减速机的取消，不用在使用齿轮油和每年1—2次的更换;2)机房尺寸可以降低和缩小;二、我公司永磁同步无齿轮曳引机产品概况伊士顿电梯率先在国内通过 2.5M/S高速永磁同步无齿轮的国家电梯质量检验中心检验，各项性能指标均符合国家标准要求。

目前永磁同步无齿轮曳引机产品包括N（ESW800）和W(ESW1000)两个系列。

N(ESW800)系列为内转子结构，与普通电机结构相同，即电机的转子位于电机内部，定子位于转子外部并固定在机座内腔。

内转子结构适用于大载重量、高速度应用要求。
