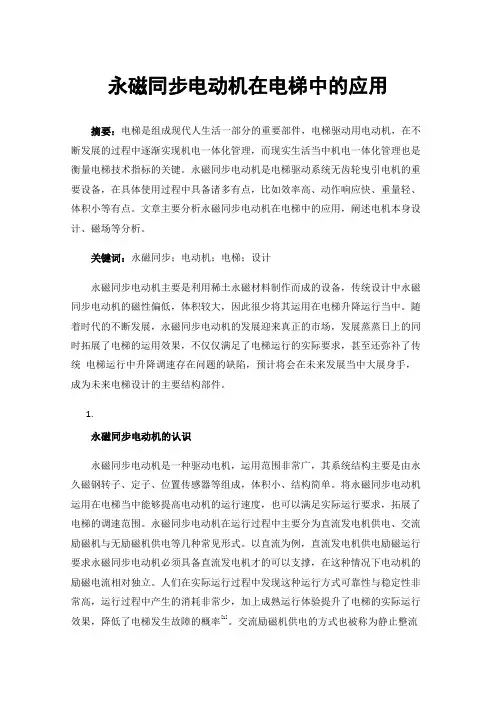

永磁同步电动机在电梯中的应用摘要：电梯是组成现代人生活一部分的重要部件，电梯驱动用电动机，在不断发展的过程中逐渐实现机电一体化管理，而现实生活当中机电一体化管理也是衡量电梯技术指标的关键。
永磁同步电动机是电梯驱动系统无齿轮曳引电机的重要设备，在具体使用过程中具备诸多有点，比如效率高、动作响应快、重量轻、体积小等有点。
文章主要分析永磁同步电动机在电梯中的应用，阐述电机本身设计、磁场等分析。
关键词：永磁同步；电动机；电梯；设计永磁同步电动机主要是利用稀土永磁材料制作而成的设备，传统设计中永磁同步电动机的磁性偏低，体积较大，因此很少将其运用在电梯升降运行当中。
随着时代的不断发展，永磁同步电动机的发展迎来真正的市场，发展蒸蒸日上的同时拓展了电梯的运用效果，不仅仅满足了电梯运行的实际要求，甚至还弥补了传统电梯运行中升降调速存在问题的缺陷，预计将会在未来发展当中大展身手，成为未来电梯设计的主要结构部件。
1.永磁同步电动机的认识永磁同步电动机是一种驱动电机，运用范围非常广，其系统结构主要是由永久磁钢转子、定子、位置传感器等组成，体积小、结构简单。
将永磁同步电动机运用在电梯当中能够提高电动机的运行速度，也可以满足实际运行要求，拓展了电梯的调速范围。
永磁同步电动机在运行过程中主要分为直流发电机供电、交流励磁机与无励磁机供电等几种常见形式。
以直流为例，直流发电机供电励磁运行要求永磁同步电动机必须具备直流发电机才的可以支撑，在这种情况下电动机的励磁电流相对独立。
人们在实际运行过程中发现这种运行方式可靠性与稳定性非常高，运行过程中产生的消耗非常少，加上成熟运行体验提升了电梯的实际运行效果，降低了电梯发生故障的概率[1]。
交流励磁机供电的方式也被称为静止整流装置，这是静止励磁状态下运行过程，在这种供电状态下无滑环、电刷等转动部件，在具体运用过程中结构简单、工作可靠、制作方便等。
但交流励磁机供电过程中会产生较大噪声，产生的交流电势谐波分量大会对电梯实际运行产生影响，这需要在实际运用过程中引起注意。
浅析无齿轮永磁同步电梯曳引机摘要：无齿轮永磁同步曳引电梯因简单的结构、低噪声、低能耗的特点在业内受到高度关注。
本文通过对永磁同步无齿轮曳引机的结构和工作原理阐述，分析了无齿轮永磁同步曳引机与传统曳引机相比的优点和缺点，但是作为新型的曳引机的发展方向，其以小型化和灵活性，为电梯行业的发展提供了更广阔的空间。
关键词：无齿轮永磁同步电梯曳引机；工作原理；优点；缺点随着科技的进步，永磁材料和永磁电机技术有了长足的发展，永磁电机被各领域广泛应用，其中包括在电梯曳引机上的应用。
这些年来我国高档电梯越来越多，这都与永磁同步调速电机和曳引机无齿轮化的有机结合分不开，永磁同步无齿轮曳引电梯因简单的结构、低噪声、低能耗的特点在业内受到高度关注。
由于永磁同步无齿轮曳引机的小型化和灵活性，可以布置出各种曳引方式的无机房电梯，这样不仅大大节约了电梯成本，同样也减少了电梯对空间的占用，为电梯行业的发展提供了更广阔的空间。
1.无齿轮永磁同步电梯曳引机的结构齿轮永磁同步电梯曳引机结构主要由永磁同步电动机、曳引轮及制动系统和盘车装置组成。
曳引轮与制动轮为同轴固定联接，并直接安装在电动机的轴伸端。
而曳引机的制动系统由制动体、制动轮、制动臂和制动瓦等组成。
无齿轮曳引机由于采用的是电机直接驱动曳引轮，制动力矩很大，无法用手轮直接盘车。
需通过齿轮比来减小盘车时需用的力，因此需专门设计盘车装置。
2.无齿轮永磁同步电梯曳引机的工作原理永磁同步无齿曳引机工作原理是电动机动力由轴伸端通过曳引轮输出扭矩，再通过曳引轮和钢丝绳的摩擦来带动电梯轿厢的的上、下运动。
当电梯停止运行时则由常闭制动器通过制动瓦刹住制动轮，从而保持轿厢静止不动。
其动力控制其原理是通过电机上安装的变频装置（编码器）和高精度的速度传感器，对电机运行电流快速跟踪、检测、反馈和控制，控制永磁电机以同步转速进行转动，由于永磁电机具有线性、恒定转矩及可调节速度的特性，使曳引轮能够平稳运行。
Original:1 of 2-16U&D ELEVATOR ODBOAll rights are reserved. Reproduction in whole or in part is 2 电梯曳引机 Traction machine曳引机是电梯的动力源(又称主机,通常由电动机、制动器、减速机和底座组成;是靠曳引钢丝绳与曳引轮的摩擦来实现轿厢运行的驱动机。
曳引机又以电动机与曳引轮之间有无减速机区分为有齿轮曳引机和无齿轮曳引机两种。
As power provider for lift, traction machine, also called main machine, is composed of motor, brake, geared machine and seat. It is a drive to make car move by means of thefriction between traction rope and sheave. According to whether the geared machine is provided or not, it is classified into geared and gearless types. 2-1有齿轮曳引机 Geared traction machine有齿轮曳引机广泛用于运行速度v ≤2.0m/s的各种货梯、客梯、杂物梯。
为了减小曳引机运行时的噪音和提高平稳性, 一般采用蜗轮副作减速传动装置。
这种曳引机主要由曳引电动机、蜗轮、蜗杆、制动器、曳引绳轮、机座等构成,其外形如图 2-1。
Geared tractionmachineis widely used in cargo lift, passenger lift and service lift with speed of not more than 2.0m/s. To reduce working noise and enhance stability, worm gear is normally used as geared drive. Such machine is composed of motor, worm, gear, brake, rope and seat, as shown is figure 2-1.电梯的载荷、运行速度等主要参数取决于曳引机的电机功率和转速,蜗轮与蜗杆的模数和Original:2 of2-16U&D ELEVATOR ODBOAll rights are reserved. Reproduction in whole or in part is 减速比,曳引轮的直径和绳槽数,以及曳引比(曳引方式等。
浅谈永磁同步电动机在电梯中的应用高性能稀土永磁材料是制作永磁同步电动机的主要材料，能够大幅度的提升永磁同步电动机的磁性，而且，在磁密度不断增大的同时，磁体结构的体积也在不断的缩小，通过较少的材料就能达到磁通的目的，也为永磁同步电动机的发展开辟了新的领域。
标签：永磁同步电动机；电梯；转子结构前言永磁同步电动机主要是利用稀土永磁材料制成，以往永磁电动机由于磁性偏低、体积过大的缘故，很少将其应用到电梯的升降运行中，而在近些年的发展中，永磁同步电动机的发展蒸蒸日上，将其应用到电梯的运行中，不仅能够满足电梯的运行要求，同时还弥补了传统电梯运行中升降速度调控低的缺陷，是未来电梯发展中的主要应用结构。
文章主要从永磁同步电动机在电梯中的应用进行分析。
1 永磁同步电动机概述永磁同步电动机是一种驱动电机，应用范围极为广泛，主要由永久磁钢转子、定子、位置传感器等几方面结构组成，具有体积小、结构简单、重量轻等优势。
将永磁同步电动机应用到电梯中，对电动机的相应速度也提出了更高的要求，同时，为了满足运行要求，还针对调速范围的宽度提出了一定的要求。
永磁同步电动机在运行的过程中主要分为直流发电机供电、交流励磁机供电、无励磁机供电等几种励磁方式[1-2]。
直流发电机供电的励磁方式，要求永磁同步电动机必须具备专用的直流发电机，在这种方式下运行，电动机的励磁电流相对独立，而且，在实际的工作中发现，这种运行方式的可靠性极高，具有较少用电消耗的优势，再加上成熟的运行经验，为电梯的运行效率提供一定的帮助；交流励磁机供电的励磁方式又将其称为静止整流装置，也就是一种静止励磁的状态，由于该种励磁机供电过程中，没有滑环、电刷等一些转动部件，使得交流励磁机供电运行的过程中，具有结构简单、工作可靠、制造方便等优势。
但是，交流励磁机供电过程中会存在噪音较大、交流电势谐波分量大等缺点，这都是值得我们注意的。
2 永磁同步电动机在电梯中的应用2.1 永磁同步电动机转子结构分析众所周知，永磁同步电动机在运行的过程中，其转子的磁性起到关键的作用，如果磁性较小的话，在磁通的过程中就会产生一定的障碍，因此，转子结构也是永磁同步电动机运行的关键部件[3]。
1of 2-162 电梯曳引机Traction machine曳引机是电梯的动力源（又称主机），通常由电动机、制动器、减速机和底座组成；是靠曳引钢丝绳与曳引轮的摩擦来实现轿厢运行的驱动机。
曳引机又以电动机与曳引轮之间有无减速机区分为有齿轮曳引机和无齿轮曳引机两种。
As power provider for lift, traction machine, also called main machine, is composed of motor, brake, geared machine and seat. It is a drive to make car move by means of the friction between traction rope and sheave. According to whether the geared machine is provided or not, it is classified into geared and gearless types.2-1有齿轮曳引机Geared tractionmachine有齿轮曳引机广泛用于运行速度v ≤2.0m/s的各种货梯、客梯、杂物梯。
为了减小曳引机运行时的噪音和提高平稳性，一般采用蜗轮副作减速传动装置。
这种曳引机主要由曳引电动机、蜗轮、蜗杆、制动器、曳引绳轮、机座等构成，其外形如图2-1。
Geared tractionmachineis widely used in cargo lift, passenger lift and service lift with speed of not more than 2.0m/s. T o reduce working noise and enhance stability, worm gear is normally used as geared drive. Such machine is composed of motor, worm, gear, brake, rope and seat, as shown is figure 2-1.电梯的载荷、运行速度等主要参数取决于曳引机的电机功率和转速，蜗轮与蜗杆的模数和2 of2-16减速比，曳引轮的直径和绳槽数，以及曳引比（曳引方式）等。
永磁同步无齿轮曳引机驱动技术的应用与研究摘要：本文对永磁同步无齿轮曳引机的应用原理，以及人们所关心的曳引机安全性、永磁体失磁、驱动及控制装置等关键问题进行分析说明、对现场实际应用情况进行阐述。
关键词：无齿轮、永磁同步、曳引机、自发电式能耗制动。
Abstract: This paper analyzes the permanent magnet synchronous gearless traction machine application principle, as well as people care about traction machine safety permanent magnet, magnetism loss, drive and control device, and other key issuesKey Words: no gear, permanent magnet synchronous, traction machine, electricity type braking energy1、引言世界性的能源危机使能源成为阻碍全球经济发展的瓶颈，从而在上世纪70年代开始，纷纷推出新一代高效率的异步电动机、高性能的变频器，在节能方面获得明显的效果。
高性能永磁材料，尤其是具有高磁感应强度的钕铁硼材料的发展，不但使永磁同步曳引机实现了无刷化，具有和异步电动机同样的结构简单、高可靠性等优点，同时由于它无需激磁绕组，明显地减小了体积、重量、损耗，降低了发热，提高了效率。
具有低速大转矩特性的永磁同步无齿轮曳引机以其节省能源、体积小、低速运行平稳、噪声低、免维护等优点，越来越引起电梯行业的关注。
中国拥有丰富的稀士矿藏资源，是世界上永磁材料的大国，开发和生产永磁电纲具有得天独厚的优势。
近年来，电梯行业许多厂家纷纷开展永磁同步无齿轮曳引机的研制开发，促进了永磁同步无齿轮曳引机技术及其应用的发展。
