浅谈建筑工程外墙保温施工技术

质量论坛　

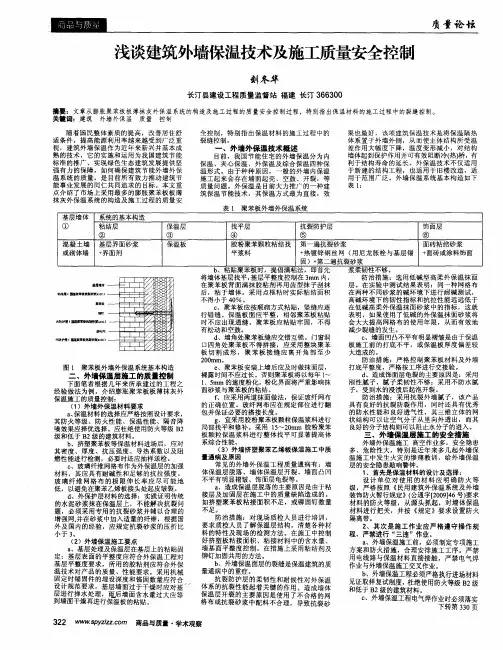

浅谈建筑外墙保温技术及施工质量安全控制　

刘冬华　

长汀县建设工程质量监督站福建长汀３６６３００　

摘要：文章从膨胀聚苯板板薄抹灰外保温系统的构造及施工过程的质量安全控制过程，特别指出保温材料的施工过程中的裂缝控制。　

关键词：建筑外墙外保温质量控制　

随着国民整体素质的提高，改善居住舒　

适条件，提高能源利用率越来越受到广泛重　视，建筑外墙保温作为近年来新兴并基本成　

熟的技术，它的实施和运用为我国建筑节能　

标准的推广、实现绿色生态建筑发展提供坚　

强有力的保障，如何确保建筑节能外墙外保　

温系统的质量，是目前所有致力推动建筑节　

能事业发展的同仁共同追求的目标。本文重　点介绍了市场上采用最多的膨胀聚苯板板薄　

抹灰外保温系统的构造及施工过程的质量安　全控制，特别指出保温材料的施工过程中的　

裂缝控制。　

一、外墙外保温技术概述　

目前，我国节能住宅的外墙保温分为内　

保温、夹心保温、外保温及综合保温四种保　

温形式。由于种种原因，一般的外墙内保温　施工起来会存在墙面起壳、空鼓、开裂，等　

质量问题。外保温是目前大力推广的一种建　筑保温节能技术，其保温方式最为直接，效　

表１聚苯板外墙外保温系统　果也最好，该项建筑保温技术是将保温隔热　体系置于外墙外侧，从而使主体结构所受温　

差作用大幅度下降，温度变形减小，对结构　墙体起到保护作用并可有效阻断冷（热）桥，有　

利于结构寿命的延长。外保温技术不仅适用　

于新建的结构工程，也适用于旧楼改造，适　用于范围广泛。外墙保温系统基本构造如下　

表１：　

基层墙体　系统的基本构造　

①　粘结层　保温层　找平层　抗裂防护层　饰面层　

②　③　④　⑤　⑥　

混凝土墙　基层界面砂浆　保温板　胶粉聚苯颗粒粘结找　第一遍抗裂砂浆　面砖粘结砂浆　

或砌体墙　＋界面剂　平浆料　＋热镀锌钢丝网（用尼龙胀栓与基层锚　＋面砖或涂料饰面　

固）＋第二遍抗裂砂浆　

薹基墙体　

精镕羼（田趣鬲蔫《抗鬟ｔ’巍＾ｌ∞，　

鞭　镬　

锚　

内骑护层ｃ髓采暮捶抗囊砂籼００）　

ｌ工程经济／ＧＯＮＧ　ＣＨＥＮＧ　ＪＩＮＧ　Ｊ　

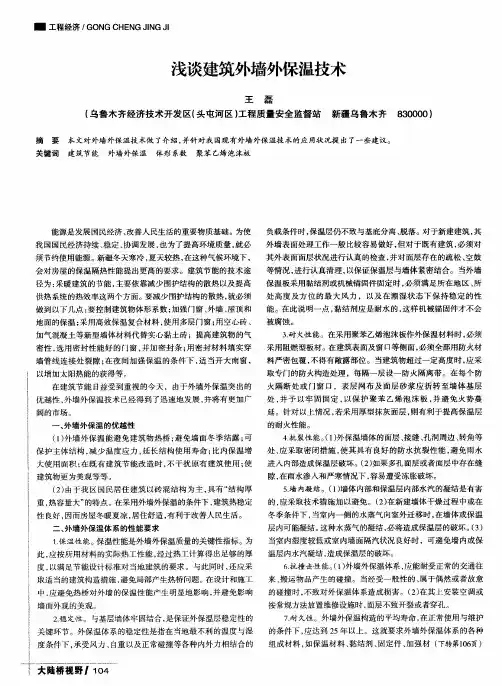

浅谈建筑外墙外保温技术　

王磊　

（乌鲁木齐经济技术开发区（头屯河区）工程质量安全监督站　新疆乌鲁木齐８３００００）　

摘要本文对外墙外保温技术做了介绍，并针对我国现有外墙外保温技术的应用状况提出了一些建议。　关键词　建筑节能　外墙外保温体形系数聚苯乙烯泡沫板　

能源是发展国民经济、改善人民生活的重要物质基础。为使　

我国国民经济持续、稳定、协调发展，也为了提高环境质量，就必　须节约使用能源。新疆冬天寒冷，夏天较热，在这种气候环境下，　

会对房屋的保温隔热性能提出更高的要求。建筑节能的技术途　径为：采暖建筑的节能，主要依靠减少围护结构的散热以及提高　

供热系统的热效率这两个方面。要减少围护结构的散热，就必须　

做到以下几点：要控制建筑物体形系数；加强门窗、外墙、屋顶和　地面的保温；采用高效保温复合材料，使用多层门窗；用空心砖、　加气混凝土等新型墙体材料代替实心黏土砖；提高建筑物的气　

密性，选用密封性能好的门窗，并加密封条；用密封材料填实穿　墙管线连接处裂隙；在夜间加强保温的条件下，适当开大南窗，　

ｊ以增加太阳热能的获得等。　在建筑节能日益受到重视的今天，由于外墙外保温突出的　

优越性，外墙外保温技术已经得到了迅速地发展，并将有更加广　

阔的市场。　

一、外墙外保温的优越性　｝　（１）外墙外保温能避免建筑物热桥；避免墙面冬季结露；可　

保护主体结构，减少温度应力，延长结构使用寿命；比内保温增　

ｌ大使用面积；在既有建筑节能改造时，不干扰原有建筑使用；使　

；建筑物更为美观等等。　

；　（２）由于我区国民居住建筑以砖混结构为主，具有“结构厚　

重，热容量大”的特点。在采用外墙外保温的条件下，建筑热稳定　性良好，因而房屋冬暖夏凉，居住舒适，有利于改善人民生活。　

；　二、外墙外保温体系的性能要求　；　１保温性能。保温性能是外墙外保温质量的关键性指标。为　

此，应按所用材料的实际热工性能，经过热工计算得出足够的厚　；度，以满足节能设计标准对当地建筑的要求。与此同时，还应采　

：　Ｃｈｉｎａ　Ｎｅｗ　Ｔｅｃｈｎｏｌｏｇｉｅｓ　ａｎｄ　Ｐｒｏｄｕｃｔｓ　浅谈建筑外墙保温技术的应用　建筑技术　

欧帮灿　

（贵州建工集团第四建筑工程有限责任公司，贵州贵阳５５０００２）　

摘要：在目前建筑行业蒸蒸日上、建筑面积剧增的当今社会。要达到在建筑业节能保温的目的，必须在大力推广外墙保温技术的同时，要加　

强新型符能材料的开发和利用，从而使建筑节能真正得以实施。本文通过分析建筑外墙体保温的分类及保温材料的选择，针对其施工中的关　

键技术及质量控制方法进行探讨。　关键词：外墙保温；质量控制；材料；施工　

中图分类号：ＴＵ８６　文献标识码：Ａ　

一、外墙外保温具有的优势　

１．有利于结构寿命的延长。建筑物使用寿命　

的延长是外墙外保温最显著的优势之一。除了　

保温隔热功能以外，由于将绝热体系置于外墙　

外侧，从而使主体结构所受的温差作用大幅度　

下降，温度变形减小，有效消除了常见的斜裂缝　或八字裂缝，因而外墙外保温对结构墙体能起　

到保护作用，并可有效阻断冷（热）桥，提高主体　

结构的使用寿命，减少长期的维修费用。　

２．降低工程造价，增加房屋使用面积　

外墙外保温的效果显著优于内保温，故可使主　

体结构墙体厚度减小、自重降低，因而减少了建　

筑物内的梁、柱截面尺寸和相应配筋量，降低了　工程造价。由于墙体厚度减小，使用面积随之增　

加。据统计，以塔式建筑为例，采用外墙外保温　可以使每户平均增加使用面积１．２—１．８ｍ２，取得　

了良好的经济效益。　

３３Ｌｔ．￣消除热桥的影响　

对内保温而言，热桥是难以避免的，外保温　

可以避免产生热桥。在采用同样厚度的保温材　料的条件下，外保温要比内保温的热损失减少　

约　，从而节约了能耗。　

４．室内温度稳定，有利于使建筑冬暖夏凉　在进行外保温后，改善了墙体热工性能。由　

于外保温内部的实体墙热容量大，室内能储蓄　

更多的热量，造成的室内温度变化缓慢，当室内　

受到不稳定热作用时，室内的空气温度上升或　

下降，墙体结构层能够吸引或释放热量。　二、建筑外墙保温材料的选择　

外墙保温材料技术浅谈　耿留住　李米玉　（１．哈尔滨第五建筑工程公司；２．哈尔滨市兴华建筑工程有限责任公司）　摘要：在建筑中，外围护结构的热损耗较大，外围护结构中墙体又占了很　大份额。所以建筑墙体改革与墙体节能技术的发展是建筑节能技术的一个最　重要的环节，发展外墙保温技术及节能材料则是建筑节能的主要实现方式。　关键词：外墙保温材料技术　１外墙保温技术　１．１内保温技术及其特点外墙内保温施工，是在外墙结构的内　部加做保温层。内保温施工速度快，操作方便灵活，可以保证施工进　度。内保温应用时间较长，技术成熟，施工技术及检验标准是比较完　善的。在２００１年外墙保温施工中约有９Ｏ％以上的工程应用内保温　技术。　被大面积推广的内保温技术有：增强石膏复合聚苯保温板、聚合　物砂浆复合聚苯保温板、增强水泥复合聚苯保温板、内墙贴聚苯板抹　粉刷石膏及抹聚苯颗粒保温料浆加抗裂砂浆压入网格布的做法。但　内保温会多占用使用面积，“热桥”问题不易解决，容易引起开裂，还　会影响施工速度，影响居民的二次装修，且内墙悬挂和固定物件也容　易破坏内保温结构。内保温在技术上的不合理性，决定了其必然要被　外保温所替代。　１．２外保温技术及其特点外保温是目前大力推广的一种建筑　保温节能技术。外保温与内保温相比，技术合理，有其明显的优越性，　使用同样规格、同样尺寸和性能的保温材料，外保温比内保温的效果　好。外保温技术不仅适用于新建的结构工程，也适用于旧楼改造，适　用于范围广，技术含量高；外保温包在主体结构的外侧，能够保护主　体结构，延长建筑物的寿命；有效减少了建筑结构的热桥，增加建筑　的有效空间；同时消除了冷凝，提高了居住的舒适度。目前比较成熟　的外墙保温技术主要有以下几种。　１．２．１外挂式外保温外挂的保温材料有岩（矿）棉、玻璃棉毡、　聚苯乙烯泡沫板（简称聚苯板，ＥＰＳ、ＸＰＳ）、陶粒混凝土复合聚苯仿　石装饰保温板、钢丝网架夹芯墙板等。其中聚苯板因具有优良的物理　性能和廉价的成本，已经在全世界范围内的外墙保温外挂技术中被　广泛应用。　该外挂技术是采用粘接砂浆或者是专用的固定件将保温材料　贴、挂在外墙上，然后抹抗裂砂浆，压入玻璃纤维网格布形成保护层，　最后加做装饰面。还有一种做法是用专用的固定件将不易吸水的各　种保温板固定在外墙上，然后将铝板、天然石材、彩色玻璃等外挂在　预先制作的龙骨上，直接形成装饰面。由贝聿铭先生设计的中国银行　总行办公楼的外保温就是采用的这种设计。这种外挂式的外保温安　装费时，施工难度大，且施工占用主导工期，待主体验收完后才可以　进行施工。在进行高层施工时，施工人员的安全不易得到保障。　１．２＿２聚苯板与墙体一次浇注成型该技术是在混凝土框一剪　体系中将聚苯板内置于建筑模板内，在即将浇注的墙体外侧，然后浇　注混凝土，混凝土与聚苯板一次浇注成型为复合墙体。该技术解决了　外挂式外保温的主要问题，其优势是很明显的。由于外墙主体与保温　层一次成活，工效提高，工期大大缩短，且施工人员的安全性得到了　保证。而且在冬季施Ｔ　Ｂ，－Ｊ＂，聚苯板起保温的作用，可减少外围围护保　温措施。但在浇注混凝土时要注意均匀、连续浇注，否则由于混凝土　侧压力的影响会造成聚苯板在拆模后出现变形和错茬，影响后序施　工。其中内置的聚苯板可以是双面钢丝网的，也可以是单面钢丝网　的。双面钢丝网聚苯板与混凝土的连接，主要是依靠内侧钢丝网架与　墙体外侧配筋相绑扎及混凝土与聚苯板的粘接力，其结合性能良好，　具有较高的安全度。单面钢丝网聚苯板与混凝土的连接，主要依靠混　凝土与聚苯板的粘接力以及斜插钢筋、Ｌ型钢等与混凝土墙体的锚　固力，结合性能也较好。与双钢丝网相比较，单面钢丝网技术因取消　了内侧钢丝网和安装保温板前的板外侧抹灰，节省了：Ｉ：Ｂ，－ｊ￣ｏ材料。其　造价可降低１　Ｏ％左右。　１＿２．３聚苯颗粒保温料浆外墙保温将废弃的聚苯乙烯塑料（简　称为ＥＰＳ）加工破碎成为Ｏ．５～４ｍｍ的颗粒，作为轻集料来配制保温　砂浆。该技术包含保温层、抗裂防护层和抗渗保护面层（或是面层防　渗抗裂二合一砂浆层）。其中ＺＬ胶粉聚苯颗粒保温材料及技术在　１０４　１９９８年就被建设部列为国家级工法。这种工法是目前被广泛认可的　外墙保温技术。该施工技术简便，可以减少劳动强度，提高工作效率：　不受结构质量差异的影响，对有缺陷的墙体施工时墙面不需修补找　平，直接用保温料浆找补即可，避免了别的保温施工技术因找平抹灰　过厚而脱落的现象。同时该技术解决了外墙保温工程中因使用条件　恶劣造成界面层易脱粘空鼓、面层易开裂等问题，从而实现外墙外保　温技术的重要突破。与别的外保温相比较，在达到同样保温效果的情　况下，其成本较低，可降低房屋建筑造价。例如与聚苯板外保温相比　较，每平方米可降低２５元左右。在天津云琅新居高层外墙保温工程　中采用的就是此种技术。此外，节能保温墙体技术中还有将墙体做成　夹层，把珍珠岩、木屑、矿棉、玻璃棉、聚苯乙烯泡沫塑料、聚氨酯泡沫　塑料（也可以现场发泡）等填入夹层中，形成保温层。　２外墙保温节能材料　节能材料属于保温绝热材料。绝热材料是指用于建筑围护或者　热工设备、阻抗热流传递的材料或者材料复合体，既包括保温材料，　也包括保冷材料。绝热材料的意义，一方面是为了满足建筑空间或热　工设备的热环境，另一方面是为了节约能源。随着世界范围内能源的　日趋紧张，绝热材料在节能方面的意义日显突出。仅就一般的居民采　暖的空调而言，通过使用绝热围护材料，可在现有的基础上节能　５０％～８０％。　２．１绝热材料的性能绝热，就是要最大限度地阻抗热流的传　递，因此要求绝热材料必须具有大的热阻和小的导热系数。从材料的　组成上看，一般有机高分子的导热系数都小于无机材料；非金属的导　热系数小于金属材料：气态物质的导热系数小于液态物质，液态物质　小于固体。所以在条件允许的情况下，应尽量使用有机高分子材料或　无定形的无机材料，这对于保温绝热是有利的。从材料的结构上看，当　材料的表观密度降低、孔隙率增大，材料内部的孑Ｌ隙为大量封闭的微　小孔时，材料的导热系数是比较小的。对于泡沫塑料制品，要满足保温　绝热材料的要求其最佳的表观密度为１　６～４０ｋｇ／ｍ。。由于孔隙的存在，　材料在潮湿的环境下，不可避免地要吸水，而水的导热系数　（０．５８１５Ｗ／ｍ・Ｋ）比静止空气的导热系数（０．０２３３Ｗ／ｍ・Ｋ）要大很多，　因此，当环境湿度增大时，材料的平衡含水率增大，材料的导热系数将　会降低。所以作为保温绝热材料，材料ｌａ身的吸湿率要尽量低，如不可　避免时，要对材料进行憎水处理或用防水材料包覆。另外，保温绝热材　料还必须能抵抗一定的冲击荷载，具有与使用环境相一致的机械强　度。其粘结性能要好，还得有小的收缩率及与环境相适应的耐久性ｏ　２．２常用的保温绝热材料能满足上述性能要求而用于建筑外　保温的节能材料主要有：聚苯乙烯泡沫塑料板（ＥＰＳ及ＸＰＳ）、岩　（矿１棉板、玻璃棉毡以及超轻的聚苯颗粒保温料浆等。以上各种材料　所具有一个共同的特点就是在材料内部都有大量的封闭孔，它们的　表观密度都较小，这也是作为保温隔热材料所必备的。岩（矿）棉和玻　璃棉有时统称为矿物棉，它们都属于无机材料。岩棉不燃烧，价格较　低，在满足保温隔热性能的同时还能够具有一定的隔声效果。但岩棉　的质量优劣相差很大，保温性能好的密度低，其抗拉强度也低，耐久　，Ｉ＂＊ｋｇ较差。玻璃棉与岩棉在性能上有很多ＪｒＢ￣Ｊ，之处，但其手感好于岩　棉，可改善工人的劳动条件。但它的价格较岩棉为高。　聚苯乙烯泡沫塑料是以聚苯乙烯树脂为主要原料，经发泡剂发　泡而制成的内部具有无数封闭微孑Ｌ的材料。其表观密度小，导热系数　小，吸水率低，隔音性能好、机械强度高，而且尺寸精度高，结构均匀。　因此在外墙保温中其占有率很高。硬质聚氯酯泡沫塑料具有非常优　越的绝热性能，它的导热系数之低（Ｏ．０２５　ｗ／（ｍ　・Ｋ））是其他材料所　无法与之相比的。　同时其特有的闭孔结构使其具有更优越的耐水汽性能，由于不　需要额外的绝缘防潮，简化了施工程序，降低工程造价。但因其价格　较高、而且易燃，这就限制了它的使用。聚苯颗粒保温料浆是由聚苯　颗粒和保温胶粉料分别按配比包装组成。　目前我国外墙保温技术发展很快，
