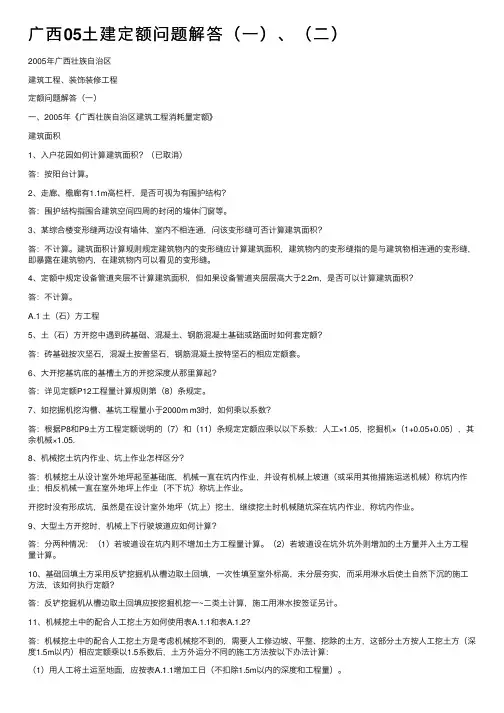

⼴西05⼟建定额问题解答（⼀）、（⼆）2005年⼴西壮族⾃治区建筑⼯程、装饰装修⼯程定额问题解答（⼀）⼀、2005年《⼴西壮族⾃治区建筑⼯程消耗量定额》建筑⾯积1、⼊户花园如何计算建筑⾯积？（已取消）答：按阳台计算。
2、⾛廊、檐廊有1.1m⾼栏杆，是否可视为有围护结构？答：围护结构指围合建筑空间四周的封闭的墙体门窗等。
3、某综合楼变形缝两边设有墙体，室内不相连通，问该变形缝可否计算建筑⾯积？答：不计算。
建筑⾯积计算规则规定建筑物内的变形缝应计算建筑⾯积，建筑物内的变形缝指的是与建筑物相连通的变形缝，即暴露在建筑物内，在建筑物内可以看见的变形缝。
4、定额中规定设备管道夹层不计算建筑⾯积，但如果设备管道夹层层⾼⼤于2.2m，是否可以计算建筑⾯积？答：不计算。
A.1 ⼟（⽯）⽅⼯程5、⼟（⽯）⽅开挖中遇到砖基础、混凝⼟、钢筋混凝⼟基础或路⾯时如何套定额？答：砖基础按次坚⽯，混凝⼟按普坚⽯，钢筋混凝⼟按特坚⽯的相应定额套。
6、⼤开挖基坑底的基槽⼟⽅的开挖深度从那⾥算起？答：详见定额P12⼯程量计算规则第（8）条规定。
7、如挖掘机挖沟槽、基坑⼯程量⼩于2000m m3时，如何乘以系数？答：根据P8和P9⼟⽅⼯程定额说明的（7）和（11）条规定定额应乘以以下系数：⼈⼯×1.05，挖掘机×（1+0.05+0.05），其余机械×1.05.8、机械挖⼟坑内作业、坑上作业怎样区分？答：机械挖⼟从设计室外地坪起⾄基础底，机械⼀直在坑内作业，并设有机械上坡道（或采⽤其他措施运送机械）称坑内作业；相反机械⼀直在室外地坪上作业（不下坑）称坑上作业。
开挖时没有形成坑，虽然是在设计室外地坪（坑上）挖⼟，继续挖⼟时机械随坑深在坑内作业，称坑内作业。
9、⼤型⼟⽅开挖时，机械上下⾏驶坡道应如何计算？答：分两种情况：（1）若坡道设在坑内则不增加⼟⽅⼯程量计算。
（2）若坡道设在坑外坑外则增加的⼟⽅量并⼊⼟⽅⼯程量计算。
收稿日期:2005-01-07作者简介:吴能森(1964-),男,福建福清人,副教授,博士,从事基础工程、路基工程及建筑结构研究。
文章编号:1007-6743(2005)02-0034-03独立基础最小高度及合理台阶尺寸的计算确定吴能森1,林 舟2(1.福建农林大学交通学院,福州 350002;2.福建信息职业技术学院建筑工程系,福州 350003)摘要:根据规范要求,推导了独立基础最小有效高度的计算公式,经系数化处理,形式十分简单,并将其中的尺寸影响系数制成表格,便于设计时快速查用。
经算例验证,本文的公式及表格用于确定基础最小高度及合理的台阶尺寸,方便、快速、有效。
关键词:独立基础;最小高度;合理尺寸中图分类号:TU470 文献标识码:A 独立基础的设计首先是确定基础高度及阶梯尺寸,常规设计时采用试算法,即先按经验假定基础高度,得到基础的有效高度,然后进行基础混凝土的冲切承载力验算,直至抗冲切力稍大于冲切力为止。
要得到基础的最小高度及合理的台阶尺寸,往往需要多次的试算,尤其对初学者或缺乏经验者来说,试算法的工作量就更大。
由于冲切承载力的验算过程较烦琐,在工程设计时,设计者通常会假定偏大的基础高度,使验算通过即可,而不再进行优化试算求基础最小高度。
阶梯形独立基础台阶尺寸的确定更是如此。
基础高度及阶梯尺寸直接关系到基础的工程量,影响工程造价。
在沿海软土地区,通常浅基础以地表硬壳层为持力层,因此为满足软弱下卧层承载力要求和控制沉降,须最大限度地减小基础高度,做到/宽基浅埋0。
可见,寻求简单快速地确定基础最小高度及合理的台阶尺寸意义重大。
本文的工作旨在规范要求的基础上,求得形式简单且便于应用的计算公式及表格,使独立基础设计达到准确、快速、经济合理。
1规范要求矩形独立基础在柱荷载作用下,如果基础高度或阶梯高度不足,一般先沿柱或台阶短边一侧发生冲切破坏,因此规范[1]要求F 1[0.7B hp f 1b m h 0(1)式(1)右边部分为混凝土抗冲切力,左边部分为冲切力F 1=p j A 1(2)式中B h p )受冲切承载力截面影响系数,当基础高度h [800mm 时取1.0,当h \2000mm 时取0.9,其间按线性内插取用;f t )混凝土轴心抗拉强度设计值;b m )冲切破坏锥体上、下边长b t 、b b 的平均值;h 0)基础有效高度;A l )冲切力作用面积,见图1(b )及图1(c );p j )相应于荷载效应基本组合的地基净反力,中心受压时取平均值,偏心受压时取最大值p j ma x 。
地基承载⼒特征值计算⽅法梳理地基承载⼒计算是地基计算中重要且最基本的⼯作，⼀直以来，不少设计⼈员只习惯于深宽修正的计算⽅法，对于地基承载⼒的概念以及各种计算⽅法认识不清。
故对于地基承载⼒的基本概念、地基设计的理念以及在地基设计过程中多种地基承载⼒计算⽅法及其综合应⽤，需要进⾏必要的梳理和说明。
1 地基承载⼒特征值的概念关于地基承载⼒的概念，应当从地基⼟和结构两个⽅⾯来认识。
“地基承受荷载的能⼒称为地基的承载⼒。
通常区分为两种承载⼒，⼀种称为极限承载⼒，它是指地基即将丧失稳定性时的承载⼒。
另⼀种称为容许承载⼒，它是指地基稳定有⾜够的安全度并且变形控制在建筑物容许范围内时的承载⼒”。
地基极限承载⼒不仅与地基⼟的性质有关，还与基础的形式、形状、埋置深度、宽度等有关。
“⽽容许承载⼒则还与建筑物的结构特性等因素有关”。
基础构建必须既要保证基底压⼒处于安全的应⼒⽔平，⼜要将沉降控制在容许的范围内。
2 地基承载⼒特征值与地基设计的关系基本建设程序是“先勘察、后设计、再施⼯”。
勘察单位的⼯作成果是岩⼟⼯程勘察报告（以前是⼯程地质勘察报告）。
设计单位依照勘察报告进⾏地基基础设计。
勘察报告的地基评价内容包括地基承载⼒，这是设计⼈员最为关⼼的。
以天然地基上的浅基础为例，得到勘察报告当中的地基承载⼒建议值，经过计算就能得出深宽修正后的地基承载⼒fa值，据此就可以设计基础尺⼨并展开基础设计的后续⼯作。
在这⼀设计流程当中，存在着某些不正确的倾向，有的设计⼈员认为勘察报告建议值可以放⼼⼤胆采⽤，反正出了问题是勘察单位负责。
对于勘察报告给出的包括地基承载⼒建议值在内的岩⼟设计参数，应当加以正确理解与使⽤，需要有⼀个再分析的过程，这个过程其实也是地基设计的⼀个过程。
可以看出，前述的设计流程看似顺理成章，其实不然，主要的问题就在于容易忽视重要环节——地基设计。
地基评价和地基计算都属于地基设计的范畴。
正如⼯程勘察⼤师顾宝和先⽣所指出的“地基承载⼒的建议值⽬前虽然⼀般由勘察报告提出，但不同于岩⼟特性指标，本质是地基基础的设计。

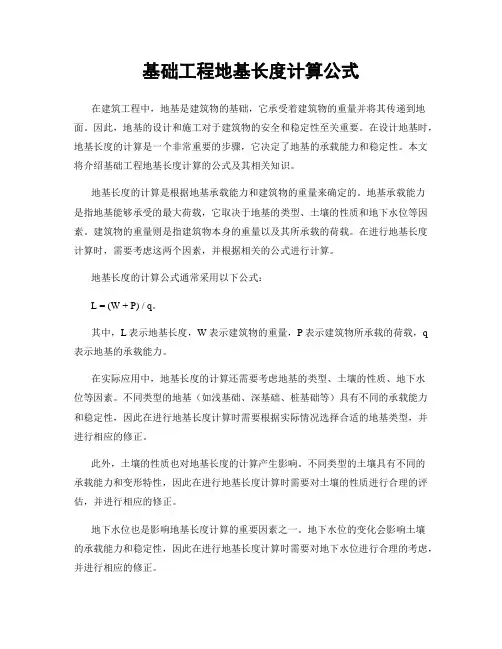

基础工程地基长度计算公式在建筑工程中，地基是建筑物的基础，它承受着建筑物的重量并将其传递到地面。
因此，地基的设计和施工对于建筑物的安全和稳定性至关重要。
在设计地基时，地基长度的计算是一个非常重要的步骤，它决定了地基的承载能力和稳定性。
本文将介绍基础工程地基长度计算的公式及其相关知识。
地基长度的计算是根据地基承载能力和建筑物的重量来确定的。
地基承载能力是指地基能够承受的最大荷载，它取决于地基的类型、土壤的性质和地下水位等因素。
建筑物的重量则是指建筑物本身的重量以及其所承载的荷载。
在进行地基长度计算时，需要考虑这两个因素，并根据相关的公式进行计算。
地基长度的计算公式通常采用以下公式：L = (W + P) / q。
其中，L表示地基长度，W表示建筑物的重量，P表示建筑物所承载的荷载，q 表示地基的承载能力。
在实际应用中，地基长度的计算还需要考虑地基的类型、土壤的性质、地下水位等因素。
不同类型的地基（如浅基础、深基础、桩基础等）具有不同的承载能力和稳定性，因此在进行地基长度计算时需要根据实际情况选择合适的地基类型，并进行相应的修正。
此外，土壤的性质也对地基长度的计算产生影响。
不同类型的土壤具有不同的承载能力和变形特性，因此在进行地基长度计算时需要对土壤的性质进行合理的评估，并进行相应的修正。
地下水位也是影响地基长度计算的重要因素之一。
地下水位的变化会影响土壤的承载能力和稳定性，因此在进行地基长度计算时需要对地下水位进行合理的考虑，并进行相应的修正。
在进行地基长度计算时，还需要考虑建筑物的结构形式、荷载的分布情况等因素。
不同的建筑物结构形式和荷载分布情况会对地基长度产生影响，因此在进行地基长度计算时需要对这些因素进行合理的考虑，并进行相应的修正。
综上所述，地基长度的计算是一个复杂的过程，需要考虑多种因素并进行合理的修正。
在实际应用中，需要根据具体的情况选择合适的地基长度计算公式，并进行相应的修正。
通过合理的地基长度计算，可以确保地基的承载能力和稳定性，从而保障建筑物的安全和稳定。
地基承载力特征值的计算公式当基础宽度大于3m或埋置深度大于0.5m时，从载荷试验或其它原位测试、经验值等方法确定的地基承载力特征值，尚应按下式修正：fa=fak+nby(b-3)+ndym(d-0.5)式中:fa--修正后的地基承载力特征值；fak--地基承载力特征值；ηb、ηd--基础宽度和埋深的地基承载力修正系数；γ--基础底面以下土的重度，地下水位以下取浮重度；b--基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值；γm--基础底面以上土的加权平均重度，地下水位以下取浮重度；d--基础埋置深度(m)，一般自室外地面标高算起。
地基承载力特征值可由载荷试验或其它原位测试、公式计算、并结合工程实践经验等方法综合确定。
扩展资料：对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。
《建筑地基基础设计规范》（GBJ7－89）以承力的允许值作为标准值，以深宽修正后的承载力值作为设计值，引起的问题是，抗力的设计值大于标准值。
修正后的地基承载力特征值fa是考虑了影响承载力的各项因素后，最终采用的相应于正常使用极限状态下的设计值的地基允许承载力。
在“2011 《地基规范》”中，有些称为标准值的岩土参数都是取试验破坏时的平均值乘以统计修正系数而得出，统计修正系数是按概率分布的0. 05 分位值确定的。
简单的说地基承载力标准值、地基承载力设计值是老规范的表述方式，特征值是新规范的表述方式，其取值方法大概相同，考虑的修正有所区别。
1、地基承载力标准值：在正常情况下，可能出现承载力最小值，系按标准方法试验，并经数理统计处理得出的数据。
可由野外鉴别结果和动力触探试验的锤击数直接查规范承载力表确定，也可根据承载力基本值乘以回归修正系数即得。
2、地基承载力设计值：地基在保证稳定性的条件下，满足建筑物基础沉降要求的所能承受荷载的能力。
可由塑性荷载直接，也可由极限荷载除以安全系数得到，或由地基承载力标准值经过基础宽度和埋深修正后确定。

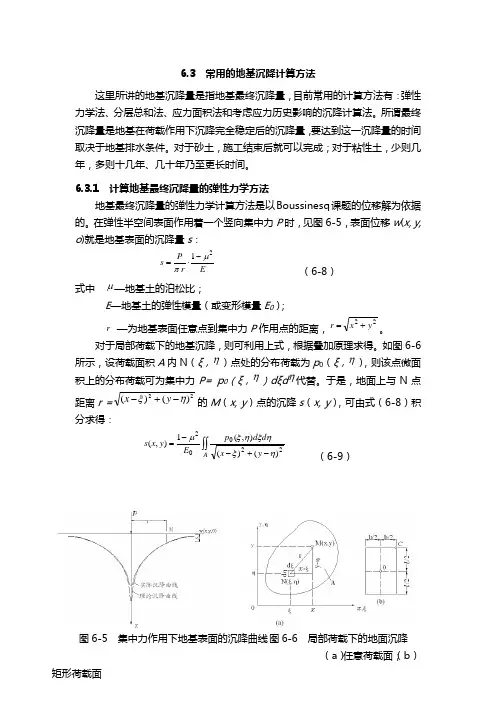

6.3 常用的地基沉降计算方法这里所讲的地基沉降量是指地基最终沉降量，目前常用的计算方法有：弹性力学法、分层总和法、应力面积法和考虑应力历史影响的沉降计算法。
所谓最终沉降量是地基在荷载作用下沉降完全稳定后的沉降量，要达到这一沉降量的时间取决于地基排水条件。
对于砂土，施工结束后就可以完成；对于粘性土，少则几年，多则十几年、几十年乃至更长时间。
6.3.1 计算地基最终沉降量的弹性力学方法地基最终沉降量的弹性力学计算方法是以Boussinesq 课题的位移解为依据的。
在弹性半空间表面作用着一个竖向集中力P 时，见图6-5，表面位移w (x, y,o )就是地基表面的沉降量s ：E r P s 21μπ-⋅= （6-8）式中 μ—地基土的泊松比；E —地基土的弹性模量（或变形模量E 0）；r —为地基表面任意点到集中力P 作用点的距离，22y x r +=。
对于局部荷载下的地基沉降，则可利用上式，根据叠加原理求得。
如图6-6所示，设荷载面积A 内N （ξ，η）点处的分布荷载为p 0（ξ，η），则该点微面积上的分布荷载可为集中力P= p 0（ξ，η）d ξd η代替。
于是，地面上与N 点距离r =22)()(ηξ-+-y x 的M （x, y ）点的沉降s （x, y ），可由式（6-8）积分求得：⎰⎰-+--=Ay x d d p E y x s 22002)()(),(1),(ηξηξηξμ （6-9）图6-5 集中力作用下地基表面的沉降曲线 图6-6 局部荷载下的地面沉降（a ）任意荷载面；（b ）矩形荷载面从式（6-9）可以看出，如果知道了应力分布就可以求得沉降；反过来，若沉降已知又可以反算出应力分布。
对均布矩形荷载p 0（ξ，η）= p 0=常数，其角点C 的沉降按上式积分的结果为：021bp E s c ωμ-= （6-10）式中 c ω—角点沉降影响系数，由下式确定：⎪⎪⎭⎫ ⎝⎛+++++=)1ln()11ln(122m m mm m c πω （6-11）式中 m=l/b 。
5 地基计算5.1 基础埋置深度5.1.1 基础的埋置深度，应按下列条件确定：1，建筑物的用途，有无地下室、设备基础和地下设施，基础的形式和构造； 2，作用在地基上的荷载大小和性质； 3，工程地质和水文地质条件； 4，相邻建筑物的基础埋深； 5，地基土冻胀和融陷的影响。
5.1.2 在满足地基稳定和变形要求的前提下，当上层地基的承载力大于下层土时，宜利用上层土作持力层。
除岩石地基外，基础埋深不宜小于0.5m 。
5.1.3 高层建筑基础的埋置深度应满足地基承载力、变形和稳定性要求。
位于岩石地基上的高层建筑，其基础埋深应满足抗滑稳定性要求。
5.1.4 在抗震设防区，除岩石地基外，天然地基上的箱形和筏形基础其埋置深度不宜小于建筑物高度的1/15；桩箱或桩筏基础的埋置深度（不计桩长）不宜小于建筑物高度的1/18。
5.1.5 基础宜埋置在地下水位以上，当必须埋在地下水位以下时，应采取地基土在施工时不受扰动的措施。
当基础埋置在易风化的岩层上，施工时应在基坑开挖后立即铺筑垫层。
5.1.6 当存在相邻建筑物时，新建建筑物的基础埋深不宜大于原有建筑基础。
当埋深大于原有建筑基础时，两基础间应保持一定净距，其数值应根据建筑荷载大小、基础形式和土质情况确定。
5.1.7 季节性冻土地基的场地冻结深度应按下式进行计算：ze zw zs d z z ψψψ0= (5.1.7)式中：z d ——场地冻结深度(m)，当有实测资料时按z d =h'-△z 计算；h ’——场地最大冻土层厚度(m)；△z ——最大冻深出现时场地地表冻胀量(m)；、z 0——标准冻结深度(m)。
当无实测资料时，按本规范附录F 采用； ψzs ——土的类别对冻深的影响系数，按表5.1.7-1； ψzw ——土的冻胀性对冻深的影响系数，按表5.1.7-2； ψze ——环境对冻深的影响系数，按表5.1.7-3。
注：环境影响系数一项，当城市市区人口为20～50万时，按城市近郊取值；当城市市区人口大于50万小于或等于100万时，只计入市区影响；当城市市区人口超过100万时，除计入市区影响外，尚应考虑5公里以内的郊区近郊影响系数。
5.1.8 季节性冻土地区基础埋置深度宜大于场地冻结深度，对于深厚季节冻土地区，当建筑基础底面土层为不冻胀、弱冻胀、冻胀土时，基础埋置深度可以小于场地冻结深度，基底允许冻土层最大厚度应根据当地经验确定。
没有地区经验时可按本规范附录G 查取。
此时，基础最小埋深d min 可按下式计算：max min h z d d -= (5.1.8)式中：h max ——基础底面下允许冻土层的最大厚度(m)。
5.1.9 地基土冻胀类别分为不冻胀、弱冻胀、冻胀、强冻胀和特强冻胀，可按本规范附录G 查取。
在冻胀、强冻胀和特强冻胀地基上采用防冻害措施时应符合下列规定：1，对在地下水位以上的基础，基础侧表面应回填不冻胀的中、粗砂，其厚度不应小于200mm ；对在地下水位以下的基础，可采用桩基础、保温性基础、自锚式基础（冻土层下有扩大板或扩底短桩），也可将独立基础或条形基础做成正梯形的斜面基础；2，宜选择地势高、地下水位低、地表排水条件好的建筑场地。
对低洼场地，建筑物的室外地坪标高应至少高出自然地面300mm ～500mm ，其范围不宜小于建筑四周向外各一倍冻深距离的范围；3，应做好排水设施，施工和使用期间防止水侵入建筑地基。
在山区应设截水沟或在建筑物下设置暗沟，以排走地表水和潜水；4，在强冻胀性和特强冻胀性地基上，其基础结构应设置钢筋混凝土圈梁和基础梁，并控制建筑的长高比；5，当独立基础联系梁下或桩基础承台下有冻土时，应在梁或承台下留有相当于该土层冻胀量的空隙；6，外门斗、室外台阶和散水坡等部位宜与主体结构断开，散水坡分段不宜超过1.5m ，坡度不宜小于3%，其下宜填入非冻胀性材料；7，对跨年度施工的建筑，入冬前应对地基采取相应的防护措施；按采暖设计的建筑物，当冬季不能正常采暖时，也应对地基采取保温措施。
5.2 承载力计算5.2.1 基础底面的压力，应符合下列规定：1，当轴心荷载作用时a k f p ≤ (5.2.1-1)式中：p k ——相应于作用的标准组合时，基础底面处的平均压力值(kPa)；f a ——修正后的地基承载力特征值(kPa)。
2，当偏心荷载作用时，除符合式(5.2.1.1)要求外，尚应符合下式规定：a k f p 2.1max ≤ (5.2.1-2)式中：p kmax ——相应于作用标准组合时，基础底面边缘的最大压力值(kPa)。
5.2.2 基础底面的压力，可按下列公式确定：1，当轴心荷载作用时AG F p kk k +=(5.2.2-1) 式中：F k ——相应于作用标准组合时，上部结构传至基础顶面的竖向力值(kN)；G k ——基础自重和基础上的土重(kN)；A ——基础底面面积(m 2)。
2，当偏心荷载作用时W M A G F p kk k k ++=max (5.2.2-2) WM A G F p kk k k -+=min (5.2.2-3) 式中：M k ——相应于作用标准组合时，作用于基础底面的力矩值(kN ·m)；W ——基础底面的抵抗矩(m 3)；p k min ——相应于作用标准组合时，基础底面边缘的最小压力值(kPa)。
3，当基础底面形状为矩形且偏心距e ＞b/6时（图5.2.2）时，p kmax 应按下式计算：laG F p k k k 32max ）（+=(5.2.2-4)式中：l ——垂直于力矩作用方向的基础底面边长(m)；A ——合力作用点至基础底面最大压力边缘的距离(m)。
图5.2.2 偏心荷载(e ＞b/6)下基底压力计算示意b ——力矩作用方向基础底面边长5.2.3 地基承载力特征值可由载荷试验或其它原位测试、公式计算、并结合工程实践经验等方法综合确定。
5.2.4 当基础宽度大于3m 或埋置深度大于0.5m 时，从载荷试验或其它原位测试、经验值等方法确定的地基承载力特征值，尚应按下式修正：)5.0()3(-+-+=d b f f m d b ak a γηγη (5.2.4)式中：f a ——修正后的地基承载力特征值(kPa)；f ak ——地基承载力特征值(kPa)，按本规范第5.2.3条的原则确定；ηb 、ηd ——基础宽度和埋深的地基承载力修正系数，按基底下土的类别查表5.2.4取值；γ——基础底面以下土的重度(kN/m 3)，地下水位以下取浮重度；b ——基础地面宽度(m)，当基础宽度小于3m 时按3m 取值，大于6m 时按6m取值；γm ——基础底面以上土的加权平均重度(kN/m 3)，位于地下水位以下的土层取有效重度；d ——基础埋置深度(m)，宜自室外地面标高算起。
在填方整平地区，可自填土地面标高算起，但填土在上部结构施工后完成时，应从天然地面标高算起。
对于地下室，如采用箱形基础或筏基时，基础埋置深度自室外地面标高算起；当采用独立基础或条形基础时，应从室内地面标高算起。
注：1，强风化和全风化的岩石，可参照所风化成的相应土类取值，其他状杰下的岩石不修正；2，地基承载力特征值按本规范附录D 深层平板载荷试验确定时ηd 取0； 3，含水比是指土的天然含水量和液限的比值；4，大面积压实填土是指填土范围大于两倍基础宽度的填土。
5.2.5 当偏心距(e)小于或等于0.033倍基础底面宽度时，根据土的抗剪强度指标确定地基承载力特征值可按下式计算，并应满足变形要求：k c m d b a c M d M b M f ++=γγ (5.2.5)式中：f a ——由土的抗剪强度指标确定的地基承载力特征值(kPa)；M b 、M d 、M c ——承载力系数，按表5.2.5确定； B ——基础底面宽度(m)，大于6m 时按6m 取值，对于砂土小于3m 时按3m 取值； c k ——基底下一倍短边宽度的深度范围内土的粘聚力标准值(kPa)。
注：φk ——基底下一倍短边宽度的深度范围内土的内摩擦角标准值()。
5.2.6 对于完整、较完整、较破碎的岩石地基承载力特征值可按本规范附录H 岩基载荷试验方法确定；对破碎、极破碎的岩石地基承载力特征值，可根据平板载荷试验确定。
对完整、较完整和较破碎的岩石地基承载力特征值，也可根据室内饱和单轴抗压强度按下式进行计算：rk r a f f ψ= (5.2.6)式中：f a ——岩石地基承载力特征值(kPa)；F rk ——岩石饱和单轴抗压强度标准值(kPa)，可按本规范附录J 确定；ψr ——折减系数。
根据岩体完整程度以及结构面的间距、宽度、产状和组合，由地方经验确定。
无经验时，对完整岩体可取0.5；对较完整岩体可取0.2～0.5；对较破碎岩体可取0.1～0.2。
注：1，上述折减系数值未考虑施工因素及建筑物使用后风化作用的继续；2，对于粘土质岩，在确保施工期及使用期不致遭水浸泡时，也可采用天然湿度的试样，不进行饱和处理。
5.2.7 当地基受力层范围内有软弱下卧层时，应符合下列规定：1，应按下式验算软弱下卧层的地基承载力：az cz z f p p ≤+ (5.2.7-1)式中：p z ——相应于作用标准组合时，软弱下卧层顶面处的附加压力值(kPa)；p cz ——软弱下卧层顶面处土的自重压力值(kPa)；f az ——软弱下卧层顶面处经深度修正后的地基承载力特征值(kPa)。
2，对条形基础和矩形基础，式(5.2.7-1)中的p z 值可按下列公式简化计算： 条形基础θtan 2)(z b p p b p c k z ++=( 5.2.7-2)矩形基础)tan 2)(tan 2()(θθz l z b p p lb p c k z +++=(5.2.7-3)式中：b ——矩形基础或条形基础底边的宽度(m);l——矩形基础底边的长度(m)；p——基础底面处土的自重压力值(kPa)；cz——基础底面至软弱下卧层顶面的距离(m)；θ——地基压力扩散线与垂直线的夹角(O)，可按表5.2.7采用。
注：1，E是为上层土压缩模量；E三为下层土压缩模量；2，z/b＜0.25时取θ=0，必要时，宜由试验确定；z/b＞0.50时θ值不变；3，z/b在0.25与0.50之间可插值使用。
5.2.8对于沉降已经稳定的建筑或经过预压的地基，可适当提高地基承载力。
5.3 变形计算5.3.1建筑物的地基变形计算值，不应大于地基变形允许值。
5.3.2地基变形特征可分为沉降量、沉降差、倾斜、局部倾斜。
5.3.3在计算地基变形时，应符合下列规定：1，由于建筑地基不均匀、荷载差异很大、体型复杂等因素引起的地基变形，对于砌体承重结构应由局部倾斜值控制；对于框架结构和单层排架结构应由相邻柱基的沉降差控制；对于多层或高层建筑和高耸结构应由倾斜值控制；必要时尚应控制平均沉降量。
