电子工程师必备基础知识手册(三)：电感线圈

电路线圈知识点总结一、电路线圈的基本原理电路线圈是由绕组围绕着磁芯而成，当通过线圈的电流改变时，产生变化的磁场。

这个磁场又会在线圈本身中感应出电压，这种现象叫做自感应。

如果将其他电路元件放置在这个磁场中，它们也会在其中感应出电压，这种现象则称为互感应。

电路线圈的基本原理就是利用电流产生磁场，以及在磁场中感应出电压的原理。

二、电路线圈的性能参数1. 电感：电感是电路线圈的重要性能参数，通常用L来表示，单位是亨利（H）。

电感是指线圈中感应出的电压与通过线圈的电流的比值。

通常情况下，电感越大，线圈的感应能力越强。

2. 电阻：线圈的电阻是指电流通过线圈时产生的电阻，通常用R表示，单位是欧姆（Ω）。

线圈的电阻也是影响其性能的重要参数。

3. 电流响应：线圈对于电流变化的响应能力，也是线圈的一个重要性能参数。

通常用响应时间和响应范围来描述电流响应的性能。

三、电路线圈的使用方法1. 电路线圈在直流电路中的应用：直流电路中，电路线圈通常用于滤波和辅助电源设计。

利用线圈的自感应特性，可以实现对直流电路中纹波电压的滤波作用，使得输出电压更为稳定。

2. 电路线圈在交流电路中的应用：交流电路中，电路线圈的应用更为广泛。

例如，在变压器、电感耦合器、感应加热器等电子设备中都有电路线圈的应用。

3. 电路线圈在无线通信中的应用：在无线通信中，射频线圈被广泛应用于天线驱动、滤波、耦合等方面，用于增强无线信号的传输效果。

四、电路线圈的常见应用1. 电子变压器：在电子设备中，电子变压器是一种将交流电转换为其他交流电压的装置。

它由两个或多个线圈和一个铁芯组成。

它的原理是利用两个线圈之间的感应作用，实现电压的变换。

2. 电感耦合器：电感耦合器是一种利用电磁感应实现两个电路间能量传输的装置。

在无线充电、无线通信等领域有广泛的应用。

3. 感应加热器：感应加热器利用高频电源供电，通过感应加热线圈产生的交变电流在导体中诱导出涡流，实现对物体的加热。

电感线圈基础知识电感线圈啊，这可是个挺有趣的东西呢。

就像一个小小的魔法圈，藏着不少的奥秘。

电感线圈简单来说，就是用导线一圈一圈绕起来的东西。

你看那电线，平常是直溜溜的，可一旦把它绕成圈，就好像赋予了它新的生命。

这就好比一群散兵游勇，各自为政的时候没什么特别的力量，可一旦集结起来，排成整齐的队列，那力量可就不容小觑了。

电感线圈也是这样，绕起来之后就有了独特的性质。

电感线圈有一个很重要的特性叫电感。

这电感是什么呢？有点像电路里的小顽固。

当电流想变化的时候，它就会出来捣乱，不让电流那么顺利地变化。

比如说，电流想突然增大或者突然减小，电感就会说：“没那么容易呢！”它会产生一个感应电动势来抵抗电流的这种快速变化。

这就像是你在推一个很重的箱子，刚要加速推动的时候，突然有一股神秘的力量在往回拉你，让你很难一下子就把速度提起来。

那电感线圈是怎么做到的呢？这就跟它的构造有关系啦。

线圈的匝数越多，电感往往就越大。

这就好像人多力量大一样，匝数多了，对电流变化的抵抗能力也就更强了。

而且电感还和线圈里面的磁芯有关呢。

如果把线圈比作一个人的话，磁芯就像是他的灵魂伴侣。

有磁芯的电感线圈，就像有了得力助手，电感会变得更大。

比如说空心的电感线圈就像是一个单身汉，自己孤零零地抵抗电流变化，而有磁芯的电感线圈就像是有了另一半支持，能力一下子就提升了不少。

电感线圈在电路里的用处可多啦。

在滤波电路里，它就像是一个筛子。

电流里面那些杂乱无章的波动，就像是沙子里面的小石子。

电感线圈呢，就能把这些小石子给筛出来，只让纯净的电流通过。

这就保证了后面电路接收到的电流是比较平稳的。

再比如说在振荡电路里，电感线圈又像是一个小鼓手。

它和电容一起配合，不断地让电路里的能量来回转换，就像鼓手敲鼓一样，有节奏地产生振荡信号。

制作电感线圈也不是很难，但也有不少讲究。

你得选择合适的导线。

导线就像它的血管，太细的导线可能就会让电流流得不畅快，就像人的血管堵塞了一样，会影响整个电感线圈的性能。

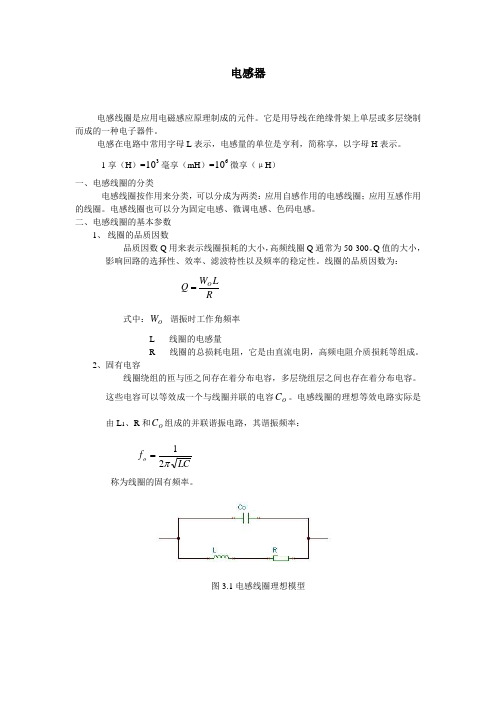

电感器电感线圈是应用电磁感应原理制成的元件。

它是用导线在绝缘骨架上单层或多层绕制而成的一种电子器件。

电感在电路中常用字母L 表示，电感量的单位是亨利，简称享，以字母H 表示。

1享（H ）=310毫享（mH ）=610微享（μH ）一、电感线圈的分类电感线圈按作用来分类，可以分成为两类：应用自感作用的电感线圈；应用互感作用的线圈。

电感线圈也可以分为固定电感、微调电感、色码电感。

二、电感线圈的基本参数1、 线圈的品质因数品质因数Q 用来表示线圈损耗的大小，高频线圈Q 通常为50-300。

Q 值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

线圈的品质因数为：RLW Q O =式中：O W --谐振时工作角频率L-----线圈的电感量R-----线圈的总损耗电阻，它是由直流电阴，高频电阻介质损耗等组成。

2、固有电容线圈绕组的匝与匝之间存在着分布电容，多层绕组层之间也存在着分布电容。

这些电容可以等效成一个与线圈并联的电容O C 。

电感线圈的理想等效电路实际是由L 1、R 和O C 组成的并联谐振电路，其谐振频率： LCf o π21=称为线圈的固有频率。

图3.1电感线圈理想模型3、额定电流主要是对高频扼流圈和大功率的谐振圈而言，对于在电源滤波电路中常用的低频阻流圈，额定电流是一个重要参数。

三、电感器的型号命名方法1、用汉语拼音或用阿拉伯数字组成图3.2电感线圈型号的命名方法2、中周（中频变压器）的型号图3.3中周的命名方法表3.1中周的代号3、变压器型号图3.4变压器型号的命名法交流毫伏表毫伏表是用来测量交流电压大小的交流电子电压表。

它的指示机构是指针式的，因而又叫做模拟电子电压表，有些毫伏表还可以进行电平测量。

一、毫伏表的分类按照所用电路元器件的不同可以分为电子管毫伏表、晶体管毫伏表和集成电路毫伏表；按照所能测量信号的频率范围的不同可以分为视频毫伏表、超高频毫伏表。

二、毫伏表的特点1、灵敏度高灵敏反映了毫伏表测量微弱信号的能力，灵敏度高，测量微弱信号的能力越强，一般毫伏表都能测量低至毫伏级的电压。

电路设计基础知识电感线圈电感线圈是电子电路中常用的元件之一，多用于储能、滤波、变压、耦合等方面。

本文将介绍电感线圈的基本概念、工作原理、设计要点和应用。

一、电感线圈的基本概念电感线圈，简称线圈，是由绕在闭合磁路上的导线所组成。

当导线中有电流通过时，会产生磁场，进而储存电能，形成电感。

线圈的基本单位是亨利（H），它的国际单位是量纲安培（A）/伏特（V）。

线圈的电感与其自感系数和其平均绕组截面面积有关。

线圈的自感电压与其自感系数和电流变化速率有关。

线圈的自感系数可以通过下式计算：L=N^2×μ×A/l其中，L是线圈的自感，N是线圈的匝数，μ是磁导率，A是线圈的平均绕组截面面积，l是线圈的长度。

二、电感线圈的工作原理电感线圈的工作原理基于电磁感应。

当导体中有变化的电流通过时，会产生磁场，从而导致磁场中的磁通量发生变化。

根据法拉第电磁感应定律，磁通量变化会引起电动势产生，从而在电感线圈两端产生感应电压。

电感线圈的自感特性使其能够储存电能。

当电流变化时，线圈中的磁场也会发生变化，从而储存电能。

当电流突然断开时，线圈中的磁场会尝试维持电流的流动，导致感应电压的产生。

三、电感线圈的设计要点1.线圈的匝数：匝数决定了自感系数的大小。

为了满足特定设计需求，我们可以通过增加或减少线圈的匝数来调整电感的大小。

2.线圈的截面积：截面积决定了线圈的自感。

通过增大线圈的截面积，可以增加其自感，从而提高线圈的电感。

3.线圈的长度：线圈的长度也会对其电感产生影响，但影响较小。

一般情况下，我们通过调整线圈匝数和截面积来满足设计要求，而长度往往是固定的。

4.线圈的材料和结构：线圈的材料和结构也会对其电感特性产生影响。

在实际应用中，我们需要考虑线圈的材料耐高温性、磁性和导电性等特性。

四、电感线圈的应用1.储能元件：电感线圈能够储存电能，因此常被用作储能元件。

在直流电路中，线圈的两端带有电荷，当突然断开电路时，线圈释放存储的电能。

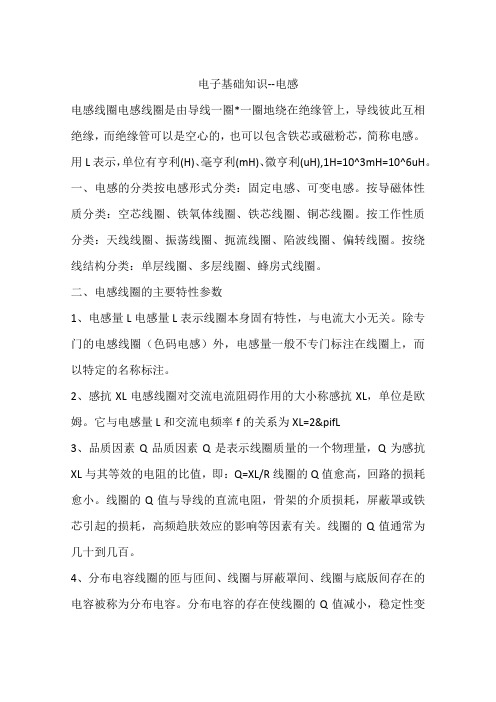

电子基础知识--电感电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH),1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2&pifL3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R线圈的Q值愈高，回路的损耗愈小。

线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。

在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

电感线圈及变压器的基本知识常见的高频阻流圈、振荡线圈、天线线圈、天线阻抗变换器、电源变压器、输出变压器等，都属于电感器件。

电感线圈与电阻器、电容器及三极管等元件恰当组合后，能构成滤波器、放大器、振荡器等电子电路。

一、电感线圈及其电路图形符号电感线圈就是用漆包线或纱包线一圈靠一圈地绕在绝缘管架、磁芯或铁芯上的一种元件。

电感线圈也可简称为线圈，通常在电路图中用字母“L”表示，常用的图形符号如图1所示。

图1 各种电感线圈的电路图形符号二、线圈的自感和互感任何线圈有电流通过时其周围会产生磁场；若通过线圈的电流变化时，线圈周围磁场也会变化，这变化的磁场又产生感应电动势。

感应电动势是由于线圈中的电流变化引起的，即自感应作用，叫做自感。

自感应电动势的方向符合楞次定律。

当线圈中电流变化时，自感应电动势总是阻碍电流的变化。

两只线圈相互靠近，一只初级线圈，另一只次级线圈，初级线圈通变化的电流，次级线圈产生感应电动势。

初、次级线圈虽无直接相连，但有磁力线耦合作用，使初级线圈的电能转移到次级线圈，这种作用称为互感，由互感作用产生的感应电动势称为互感电动势。

根据初级线圈磁力线通过次级线圈产生作用的多少，即互感量的大小，有紧耦合和松耦合。

若把初、次级线圈彼此垂直放置，则没有磁感应作用，即没有耦合。

三、电感线圈的种类和型号命名方法由于工作频率、绕组匝数、骨架材料等因素不同，线圈种类繁多，主要有振荡线圈、阻流线圈、电视偏转线圈和校正线圈、固定电感线圈等。

按磁体性质又分为：空芯线圈和磁芯线圈；按线圈形式又分为：固定线圈和可变线圈。

电感线圈的型号命名一般由四部分组成：第一部分：用字母表示主称，其中L代表线圈，ZL代表阻流圈；第二部分：用字母表示特征，其中G代表高频；第三部分：用字母表示型号，其中X代表小型；第四部分：用字母表示区别代号。

下来介绍几种线圈：1．单层线圈单层线圈的电感量一般在几个微亨到几十个微亨之间，适用在高频电路中，为了提高Q值，线圈骨架选用介质损耗小的陶瓷、聚苯乙烯、聚四氟乙烯等。

01 电感的基本原理电感器又称扼流器、电抗器、动态电抗器。

电感、电容和电阻是电子学三大基本无源器件, 电感的功能就是以磁场能的形式储存电能量。

以圆柱型线圈为例, 简单介绍下电感的基本原理：如上图所示, 当恒定电流流过线圈时, 根据右手螺旋定则, 会形成一个图示方向的静磁场。

而电感中流过交变电流, 产生的磁场就是交变磁场, 变化的磁场产生电场, 线圈上就有感应电动势, 产生感应电流:电流变大时, 磁场变强, 磁场变化的方向与原磁场方向相同, 根据左手螺旋定则, 产生的感应电流与原电流方向相反, 电感电流减小；电流变小时, 磁场变弱, 磁场变化的方向与原磁场方向相反, 根据左手螺旋定则, 产生的感应电流与原电流方向相同, 电感电流变大。

以上就是楞次定律, 最终效果就是电感会阻碍流过的电流产生变化, 就是电感对交变电流呈高阻抗。

同样的电感, 电流变化率越高, 产生的感应电流越大, 那么电感呈现的阻抗就越高；如果同样的电流变化率, 不同的电感, 如果产生的感应电流越大, 那么电感呈现的阻抗就越高。

所以, 电感的阻抗与两个因素有关：一是频率；二是电感的固有属性, 也就电感的值, 也称为电感。

根据理论推导, 圆柱形线圈的电感公式如下：可以看出电感的大小与线圈的大小及内芯的材料有关。

实际电感的特性不仅仅有电感的作用, 还有其他因素, 如:(1)绕制线圈的导线不是理想导体, 存在一定的电阻；(2)电感的磁芯存在一定的热损耗；(3)电感内部的导体之间存在着分布电容。

因此, 需要用一个较为复杂的模型来表示实际电感, 常用的等效模型如下:等效模型形式可能不同, 但要能体现损耗和分布电容。

根据等效模型, 可以定义实际电感的两个重要参数。

(1)自谐振频率由于Cp的存在, 与L一起构成了一个谐振电路, 其谐振频率便是电感的自谐振频率。

在自谐振频率前, 电感的阻抗随着频率增加而变大；在自谐振频率后, 电感的阻抗随着频率增加而变小, 就呈现容性。

心血来潮选了“建议”然后就看见了n多电子工程师必看的资料虽然没奢望自己真的变成电子工程师，但是多看点应该没坏处，所以整理了下汇总在这里，希望跟大家共享，也希望大家能补充。

1.电子工程师必备基础知识手册--电阻篇一、电阻（型号，命名方法）（贴片电阻SMT ，敏感电阻，压敏电阻，湿敏电阻，光敏电阻，气敏电阻，力敏电阻）二、电阻器（分类，主要特性参数，阻值标示方法，常用电阻器合成膜）（实芯碳质，绕线，薄膜，碳膜，金属膜，金属氧化膜，金属玻璃铀）三、电位器（合成碳膜，有机实心，金属玻璃铀，绕线，金属膜，导电塑料，带开关的，预调式，直滑式，双连，无触点。

）2.电子工程师必备基础知识手册---电容篇一、电容器的型号命名方法二、电容器的分类三、常用电容器1、铝电解电容器2、钽电解电容器（CA）铌电解电容（CN）3、薄膜电容器4、瓷介电容器5、独石电容器6、纸质电容器7、微调电容器8、陶瓷电容器9、玻璃釉电容器（CI）四、电容器主要特性参数1、标称电容量和允许偏差2、额定电压3、绝缘电阻4、损耗5、频率特性五、电容器容量标示1、直标法2、文字符号法3、色标法3.电子工程师必备基础知识手册---电感线圈篇电感。

用L 表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。

电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L 表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量 L电感量L 表示线圈本身固有特性，与电流大小无关。

电感线圈分类以电感线圈分类为标题，我们来了解一下电感线圈的相关知识。

一、什么是电感线圈电感线圈是由绝缘导线绕成的线圈，主要由线圈和铁芯组成。

它是一种将电能转化为磁能的器件，通过存储磁场能量来实现对电流的控制。

二、按用途分类1. 电源电感线圈：电源电感线圈主要用于电源滤波、稳压和降噪等电路中，用于消除电源中的高频噪声和波动，保证电路的稳定工作。

2. 信号电感线圈：信号电感线圈主要用于通信设备、放大器和收音机等电路中，用于传输、放大和滤波信号，保证信号的清晰和稳定。

3. 传感器电感线圈：传感器电感线圈主要用于传感器中，用于感应和测量磁场，将磁场信号转化为电信号，实现对物理量的测量。

4. 发电机电感线圈：发电机电感线圈主要用于发电机中，用于产生磁场，使发电机能够转化机械能为电能。

三、按结构分类1. 单层电感线圈：单层电感线圈由一层绝缘导线绕成，结构简单，适用于一些简单的电路。

2. 多层电感线圈：多层电感线圈由多层绝缘导线绕成，绕线更加紧凑，能够实现更高的电感值。

3. 铁芯电感线圈：铁芯电感线圈在线圈中加入了铁芯，能够增加磁场的强度和稳定性，提高电感的效果。

4. 空心电感线圈：空心电感线圈是指线圈中间部分为空心，减少了线圈的自感，提高了线圈的品质因数。

四、按材料分类1. 铁氧体电感线圈：铁氧体电感线圈是指线圈中的铁芯由铁氧体材料制成，具有高磁导率和低磁阻，能够提高电感的效果。

2. 空气电感线圈：空气电感线圈是指线圈中的铁芯为空气，适用于一些对磁场干扰较敏感的电路。

五、按工作频率分类1. 低频电感线圈：低频电感线圈适用于工作频率较低的电路，一般在几十赫兹到几千赫兹之间。

2. 高频电感线圈：高频电感线圈适用于工作频率较高的电路，一般在几千赫兹到几百兆赫兹之间。

六、按电感值分类1. 小电感线圈：小电感线圈的电感值较小，一般在几微亨到几毫亨之间。

2. 大电感线圈：大电感线圈的电感值较大，一般在几毫亨到几亨之间。

电感线圈原理
电感线圈是一种常见的电子元件，它在电路中扮演着重要的角色。

电感线圈的
原理是基于电磁感应的，通过电流在导体中产生的磁场来实现电感的作用。

在本文中，我们将深入探讨电感线圈的原理及其在电路中的应用。

首先，让我们来了解一下电感线圈的基本结构。

电感线圈通常由绕组和磁芯组成。

绕组是由导线绕成的线圈，而磁芯则是用于增强磁场的材料，通常采用铁芯或氧化铁芯。

当电流通过绕组时，会在磁芯中产生磁场，这一磁场就是电感线圈的基本工作原理。

其次，我们来探讨电感线圈的原理。

根据法拉第电磁感应定律，当导体中的磁
通量发生变化时，就会在导体中产生感应电动势。

而电感线圈正是利用了这一原理。

当电流通过绕组时，会产生磁场，而当电流发生变化时，磁场也会随之变化，从而在绕组中产生感应电动势。

这一电动势会阻碍电流的变化，从而使得电感线圈对电流的变化具有阻抗的作用。

在电路中，电感线圈常常用于滤波、隔直、变压、耦合等方面。

例如，在直流
电源中，通过串联电感线圈可以实现隔直效果，将交流信号滤除，使得输出电流更加稳定。

而在变压器中，电感线圈则可以实现电压的升降，从而实现电路的变压功能。

此外，电感线圈还常常用于电路的耦合和解耦，将不同电路之间的信号进行传递或隔离。

总之，电感线圈是一种基于电磁感应原理的重要电子元件，它在电路中具有多
种应用。

通过对电感线圈的原理及其在电路中的应用进行深入了解，我们可以更好地设计和应用电子电路，实现各种功能。

希望本文对您有所帮助，谢谢阅读！。
