电子工程师必备基础知识手册

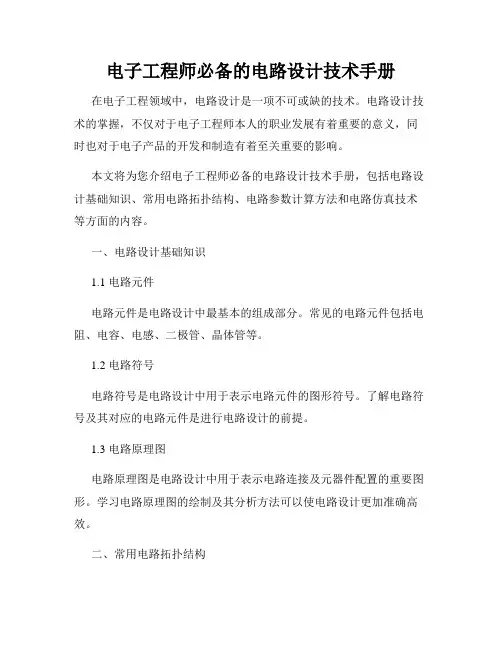

电子工程师必备的电路设计技术手册在电子工程领域中，电路设计是一项不可或缺的技术。

电路设计技术的掌握，不仅对于电子工程师本人的职业发展有着重要的意义，同时也对于电子产品的开发和制造有着至关重要的影响。

本文将为您介绍电子工程师必备的电路设计技术手册，包括电路设计基础知识、常用电路拓扑结构、电路参数计算方法和电路仿真技术等方面的内容。

一、电路设计基础知识1.1 电路元件电路元件是电路设计中最基本的组成部分。

常见的电路元件包括电阻、电容、电感、二极管、晶体管等。

1.2 电路符号电路符号是电路设计中用于表示电路元件的图形符号。

了解电路符号及其对应的电路元件是进行电路设计的前提。

1.3 电路原理图电路原理图是电路设计中用于表示电路连接及元器件配置的重要图形。

学习电路原理图的绘制及其分析方法可以使电路设计更加准确高效。

二、常用电路拓扑结构在电路设计中，常用的拓扑结构包括放大电路、滤波电路、调制解调电路、功率放大电路、电源电路等。

2.1 放大电路放大电路是应用最广泛的一种电路拓扑结构。

根据放大器接口的不同，可以将放大电路分为共射极放大电路、共基极放大电路和共集电极放大电路等。

2.2 滤波电路滤波电路常用于对信号进行滤波以及去掉噪声等。

根据频率特性的不同，滤波器又可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

2.3 调制解调电路调制解调电路常用于电话通信、无线电通信、电视广播和计算机数据通信等领域。

根据调制方式的不同，调制解调器又可分为模拟调制解调器和数字调制解调器。

2.4 功率放大电路功率放大电路是根据功率放大器的输出功率大小和负载匹配情况来选择的。

常用的功率放大器有等效输出电阻小的类A放大器和效率较高的类B放大器等。

2.5 电源电路电源电路是用于为其它电路提供必要电能的装置。

其功能是将低压直流电源升压为需要的高压稳定直流电源。

三、电路参数计算方法在电路设计过程中，电路参数计算是十分重要的步骤。

电路参数计算方法包括电路分析方法、等效电路分析方法、数字模拟混合电路分析方法等。

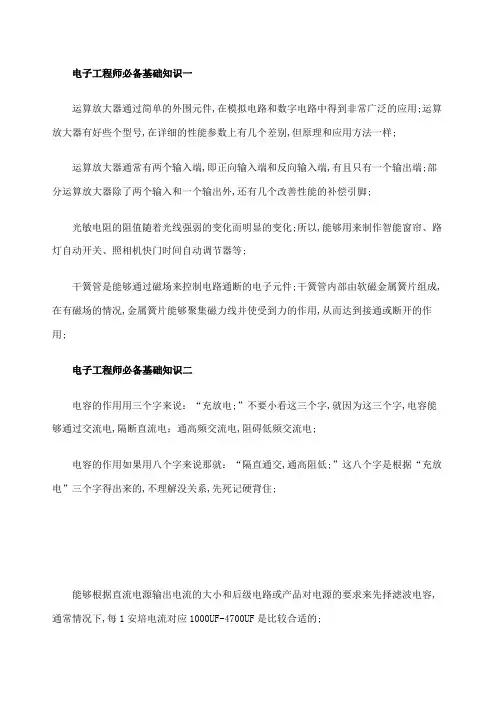

运算放大器通过简单的外围元件,在模拟电路和数字电路中得到非常广泛的应用;运算放大器有好些个型号,在详细的性能参数上有几个差别,但原理和应用方法一样;运算放大器通常有两个输入端,即正向输入端和反向输入端,有且只有一个输出端;部分运算放大器除了两个输入和一个输出外,还有几个改善性能的补偿引脚;光敏电阻的阻值随着光线强弱的变化而明显的变化;所以,能够用来制作智能窗帘、路灯自动开关、照相机快门时间自动调节器等;干簧管是能够通过磁场来控制电路通断的电子元件;干簧管内部由软磁金属簧片组成,在有磁场的情况,金属簧片能够聚集磁力线并使受到力的作用,从而达到接通或断开的作用;电子工程师必备基础知识二电容的作用用三个字来说：“充放电;”不要小看这三个字,就因为这三个字,电容能够通过交流电,隔断直流电；通高频交流电,阻碍低频交流电;电容的作用如果用八个字来说那就：“隔直通交,通高阻低;”这八个字是根据“充放电”三个字得出来的,不理解没关系,先死记硬背住;能够根据直流电源输出电流的大小和后级电路或产品对电源的要求来先择滤波电容,通常情况下,每1安培电流对应1000UF-4700UF是比较合适的;电感的作用用四个字来说：“电磁转换;”不要小看这四个字,就因为这四个字,电感能够隔断交流电,通过直流电；通低频交流电,阻碍高频交流电;电感的作用再用八个字来说那就：“隔交通直,通低阻高;”这八个字是根据“电磁转换”三个字得出来的;电感是电容的死对头;另外,电感还有这样一个特点：电流和磁场必需同时存在;电流要消失,磁场会消失；磁场要消失,电流会消失；磁场南北极变化,电流正负极也会变化;电感内部的电流和磁场一直在“打内战”,电流想变化,磁场偏不让变化；磁场想变化,电流偏不让变化;但,由于外界原因,电流和磁场都可能一定要发生变化;给电感线圈加上电压,电流想从零变大,可是磁场会反对,因此电流只好慢慢的变大；给电感去掉电压,电流想从大变成零,可是磁场又要反对,可是电流回路都没啦,电流已经被强迫为零,磁场就会发怒,立即在电感两端产生很高的电压,企图产生电流并维持电流不变;这个电压很高很高,甚至会损坏电子元件,这就是线圈的自感现象;给一个电感线圈外加一个变化磁场,只要线圈有闭合的回路,线圈就会产生电流;如果没回路的话,就会在线圈两端产生一个电压;产生电压的目的就是要企图产生电流;当两个或多个丝圈共用一个磁芯聚集磁力线的作用或共用一个磁场时,线圈之间的电流和磁场就会互相影响,这就是电流的互感现象;大家看得见,电感其实就是一根导线,电感对直流的电阻很小,甚至能够忽略不计;电感对交流电呈现出很大的电阻作用;电感的串联、并联非常复杂,因为电感实际上就是一根导线在按一定的位置路线分布,所以,电感的串联、并联也跟电感的位置相关主要是磁力场的互相作用相关,如果不考虑磁场作用及分布电容、导线电阻Q值等影响的话就相当于电阻的串联、并联效果;交流电的频率越高,电感的阻碍作用越大;交流电的频率越低,电感的阻碍作用越小;电感和充满电的电容并联在一起时,电容放电会给电感,电感产生磁场,磁场会维持电流,电流又会给电容反向充电,反向充电后又会放电,周而复始……如果没损耗,或能及时的补充这种损耗,就会产生稳定的振荡;电子工程师必备基础知识四耦合是传递信号的意思,光电耦合器自然就是用光来完成传递电信号的元件,通常是指有一个发光部分和接收部分对应并制作在一体的电子元件;通常四个有效引脚即四个引脚接入电路中起作用为一组;光电耦合器的优点是能够轻松实现电源隔离,在用市电的开关电源初次级隔离中最为常用;另外,在计算机外设通信中,也有较多的应用,一个元件中能够集成有多组光电耦合器每组最少四个引脚;压电陶瓷片能够做性能优良的震动检测器,它是一种电声器件,当加上音频电压后,能够听到声音；当受到振动产生机械形变后,能够感应出微弱的电压;焊接时,适当的调整被焊接处、烙铁头、焊锡丝带助焊剂,让三点合一,充分接触,当焊接处已经有了适当的焊锡和助焊剂时,就应撤走焊锡丝;焊接进程通常掌握在2-3秒比较合适;助焊剂：松香水常在工厂当做助焊剂用;大家能够业余自制,用工业酒精医用酒精较贵,没必要熔解松香即可;留意：一次不要配得太多,浓度能够灵活掌握;二极管的作用和功能用四个字来说：“单向导电;”二极管常用来整流、检波、稳压、钳位、保护电路等;在随身听的供电回路中串上一只整流二极管,当直流电源接反时,不会产生电流,不会损坏随身听;给二极管硅资料加上低于的正向电压,二极管基本上不产生电流反向就更加不能产生电流啦,这个电压就叫死区电压、门槛电压、门限电压、导通电压等;三极管的作用和功能因为四个字来完成：“电阻可变;”由于三极管等效成的电阻值能够无限制的变化,所以三极管能够用来设计开关电路、放大电路、震荡电路;三极管的集电极电流等于基极电流乘以放大倍数,当基极电流大到一定水平时,集电极的电流由于各种原因不可能再增大了,这时集电极电压已经等于或接近发射极电压了,相当于电阻值变成0欧姆;确信三极管的放大状态绝招：发射结正偏,集电结反偏;三极管是电流控制型器件,场效应管是电压控制型器件;场效应管性能优量,但在分立元件中,低电源电压适应性比三极管要差;场效应管是电压控制型器件,很容易被静电损坏,所以,场效应管中大多都有保护二极管;可控硅实际上是一个高速的、没有机械触点的电子开关,这个开关需要用一个小电流去掌握;这个开关具有自锁功能,即导通后撤走掌握电流仍能维持导通,而一旦截止后,又能维持截止状态;电阻通常都采用色环标示法;色标法就是用棕、红、橙、黄、绿、兰、紫、灰、白、黑十种颜色代表90十个阿拉伯数字,金、银两种颜色代表倍率、或误差5%、10%;套件中附有颜色样本的实物和多款色环电阻常见的四道色环要读取三位有效数字,一二位表示有效数,第三位表示倍率;例：黄紫红金,三位有效数为472,表示47乘以102或加两个0等于4700,即欧姆；再如：棕黑黑金,三位有效数为100,表示10乘以100或加0个0等于10,即10欧姆;在实验进程中,如果三极管的基极和其它引脚间不具备有单向导电特性的或说单向导电特性不明显,就说明三极管是坏的；另外,即使单向导电特性正常,但不能受基极控制或不稳定,也说明三极管是坏的,或性能很差;可控硅在控制极加上合适的触发电流,可控硅就能够从断开状态变成为导通状态,这时,我们取消控制极的触发电流,但可控硅仍然能维持导通状态;如果流过可控硅的电流开始变小,当小于维持导通的能力时,可控硅才关断,直到下次触发时才会导通;电子工程师必备基础知识七早在两千多年前,人们就发现了电现象和磁现象;我国早在战国时期公元前475一211年就发明了司南; 而人类对电和磁的真正认识和广泛应用、迄今还只有一百多年历史;在第一次产业革命浪潮的推动下,许多科学家对电和磁现象进行了深入细致的研究,从而取得了重大进展;人们发现带电的物体同性相斥、异性相吸,与磁学现象有类似之处;1785年,法国物理学家库仑在总结前人对电磁现象认识的基础上,提出了后人所称的“库仑定律”,使电学与磁学现象得到了统一;1800年,意大利物理学家伏特研制出化学电池,用人工办法获得了连续电池,为后人对电和磁关系的研究创造了首要条件;1822年,英国的法拉第在前人所做大量工作的基础上,提出了电磁感应定律,证明了“磁”能够产生“电”,这就为发电机和电动机的原理奠定了基础1837年美国画家莫尔斯在前人的基础上设计出比较实用的、用电码传送信息的电报机,之后,又在华盛顿与巴尔的摩城之间建立了世界上第一条电报线路;1876 年,美国的贝尔发明了电话,实现了人类最早的模拟通信;英国的麦克斯韦在总结前人工作基础上,提出了一套完整的“电磁理论”,表现为四个微分方程;这那就后人所称的“麦克斯韦方程组”;麦克斯韦得出结论：运动着的电荷能产生电磁辐射,形成逐渐向外传播的、看不见的电磁波;他虽然并未提出“无线电”这个名词,但他的电磁理论却已经告诉人们,“电”是能够“无线”传播的;电子工程师必备基础知识八初学电子知识,请先把“电”当做“水”,“电路”就等于“水路”；接着了解几个常用名词术语,对照实物认识几种常用的电子元件及其功能；最后动手做几个实验;任何电子产品都是电子元件组成的,学习电子技术就要先学电子元件;电子元件的组合就成了电子电路,这也是基础知识;有了电子元件、电子电路的知识,电子工具也会用啦,你就应多动手进行产品实战啦;学电子最能尽快受益的莫过于自装音响和功放;欣赏音乐本身是一种美的享受,可是能用自己的成果来享受则更是达到一种新的境界;懂电子的朋友学电脑比不懂电子朋友学电脑要快要容易;懂电子的朋友用电脑是由电脑内部学到外部,不懂电子的朋友则是从电脑外部学到电脑内部;哪些是“场”运动场常指大家能够做运动的一个范围,电场是指电产生作用力的一个范围,磁场是指磁产生作用力的一个范围,其它类同;导体,电比较容易通过的物体;绝缘体,电比较难通过的物体;导体和绝缘体并没明显的介限,导体和绝缘体是导电能力相差好些好些倍的两个物体相对而言的;有好些物体,它们在常见的不同的物理情况温度、电场、磁场、光照、掺杂等下呈现出不同的导电状态;我们称这类物体为半导体;有了导体、绝缘体和半导体,就能够生产出各种各样的电子元件,我们就能够方便简单的检测和利用电能啦;开关实际上是一个短路器和开路器,是一个电阻在零欧姆和无穷大两个阻值上变换的元件,这跟自来水开关的效果和原理是一样的;任何时候,只要有电流流过,就必定有一个闭合的通路;这个通路就是电流回路;不考虑电源内部的情况下,电流一定是从正极流向负极;电源相当于一个特殊的电子元件,有闭合的通路才干产生电流;没导体及其它电子元件连接成闭合的通路就不会产生电流;没回路就一定没电流,有电流就一定有回路;交流电流并不需要物理上的通路,真空、空气也能形成电流回路;两个不同的水位线存在一个水差,就是水压;水压之间有一根水管的话,水就会流动,水流动就会受到阻力;水管越细,阻力越大,水流越小；水压越高,水流越大; 电压是指两个物体之间的电势差,就是电压;如果电压之间有一个导电通路的话,这个通路里面就会产生电流;电阻越大,电流越小；电压越高,电流越大;水压、水流、水阻;水流动的方向是从高处流向低处不算抽水机在内；对应电的比喻：电压、电流、电阻;电流动的方向是从正极流向负极不算电源在内;两个水位之间的水位差等于水压；两个电极之间的电势差等于电压;高水位相当于正电极,低水位相当于负电极;电子工程师必备基础知识九电阻、电容、二极管等电子元件有两个引脚,这些元件在使用过程中,一定要按照某种规律将他们的引脚连接起来;三极管相当于一个阻值能够受控制的电阻器,那就将三极管的集电极和发射极这两个脚等效成一个电阻,基极起控制作用;所有的电子元件有两种基本的连接办法;并联：并联电路两端的电压是相等的;串联：串联电路中的电流是相等的;并联和串联是最基本的电路连接,不论多复杂的电路都能够分解成基本的并联和串联,所有的电子元件也都是因为并联和串联的接法才形成电流回路;电阻的阻值是越并越小,相当于水管变多,通路变宽,水流的阻力变小；电阻的阻值是越串越大,相当于水管变长,通路变长,水流的阻力变大;测量电压时一定是要把电压表并联在需要测试的两端上,电压表存在内阻会消耗小小的电流让指针偏转;通常来说,电压表内阻较大能够忽略不计;测量电流时一定是要把电流表串联在需要测试的回路需要先断开回路上,电流表会对电流起小小的阻碍作用;通常来说,电流表内阻较小能够忽略不计;电子工程师必备基础知识十电源是一个能够维持两个测试点之间电压的装置,它可以是市电,可以是电池,可以是线圈,可以是电容等;电池提供电能的电压极性是长期固定不变的,我们称为直流电;常用的干电池的额定电压每节是;市电供应的电能是交流电,正极和负极在时刻交替的变换着;那是因为发电机线圈是在周而复始的和磁场做相对运动,如果安装电流换向器,就能够发出直流电;交流电是没正负极之分的,市电中的零线和火线在正负极性、电压高低等各地方的表现是一样的,是完全对称的;市电的电压是220V50Hz,意思是说有效电压为220V,每秒中正负极要变换50次;留意：多少Hz就会变换多少次;建议初学者多采用12V以下的直流电进行电子制作,这样成本比较低,电压比较低,万一有插接错电子元件,烧坏元件的可能性也要小;电压越低越安全少损坏电子元件;电子工程师必备基础知识十一在几个大型的电子系统中往往有一根很粗的导线接入大地;但电子技术中常说的接地并不是真的要求用导线去接到大地;电子技术中常说的接地或地线往往和大地一点关系都没;电子线路中的地线是指直流电、交流电或各种电信号共用的一部分电流回路;说某一座山的海拔多少,那就是以海平面为公共参考点;说某一点的电压有多高,就必需找一个相当于海平面的参考点,也就是电子电路图中的地线;在大多数情况下,电源负极是各种信号共用得最多的一部分电流回路,通常以电源的负极作为地线;这时,如果某元件的脚接电源负极,那么就说那只元件脚接地;地是我们假定的、公用的一个电压参考点;在比较复杂的电路中,往往可能会有多组电源,同时也可能会选择多个参考点,那么就可能会有多个地,这些地也不一定会连通;电子工程师必备基础知识十二耦合、旁路、退耦三个词都是传输信号、给信号提供通路的意思;其中耦合是指前后级之间传递,旁路、退耦则是指需要在对地之间提供信号通路每级内部用;提供信号通路也就是构成电流回路;没电流回路就不会有电流,任何电路分析都是建立电流回路上分析的;等效电路图就是效果一样的电路图;我们分析电路图时,需要把原来复杂的电路图简化,这样有助于展开思路,把问题简化;等效电路图是省略在某一条件下,几个没影响的电子元件;例一定条件下：分析直流时,电容看成开路；分析交流时,电容看成是路;电感和电容刚好相反;电容和电感对不同频率的交流电直流电当成0Hz的交流电有不同的阻碍作用,在一定条件下,能够当成电阻看待,并能够计算出阻抗值;生活中的反馈是指将某件事的结果取回来,再决定某件事;例,客户反馈电视机耗电大,厂家就加以改良;电子技术中的反馈是将输出端的信号取出来又送到输入端;正反馈是指输出信号如果变大的话,反馈到输入端后,让输出信号变更大；输出信号如果变小的话,反馈到输入端后,让输出端信号变更小;负反馈则刚好相反,输出信号如果变大的话,反馈到输入端后,让输出信号变小；输出信号如果变小的话,反馈到输入端后,让输出端信号变大;正反馈通常用来产生振荡信号,负反馈通常用于稳定直流工作点;在特殊情况下放大倍数足够,正反馈能够不振荡,负反馈反而会振荡;正温度系数热敏电阻是指阻值随温度的升高而增大,负温度系数是指阻值随温度的升高而减小;有点象正负反馈,通过输入温度信号来决定电阻值;电子工程师必备基础知识十三在电子电路中,能够用指定范围界限的正负电压代表日常生活中的有无、亮灭、开关等相对的二值,这些正负电压就是高电平和低电平;数字电路的输入和输出都是高电平和低电平,数字电路是能够根据几个二值关系进行逻辑判断从而得到新的二值结果；二进制是用0和1两个数字来表示所有的数量;数字电路就是专门用来处这些数字信号的电路或电路系统;学习数字电路建议先理解二进制数;二进制数用0和1代表数字电路中的二值低电平和高电平,用0和1代替所有的信号;模拟信号是一个在正负电压之间变化的信号,它应尽量的避免变化到正负电压这个最高值和最低值,否则,信号就可能会失真D/A数/模、A/D模/数转换器是数字电路和模拟电路紧密结合的常见办法电子工程师必备基础知识十四高频电路对很小的电容、电感非常敏感;任何导线、及导线之间都能够等效成电感和电容,即分布电感和分布电容;工作在高频状态下的电子元件,引脚长短、安装距离都对电路性能有非常大的影响;大家在做几个高频电路例FM无线话筒、FM收音机地方的实验时,记住,连线要尽可能短粗,元件要尽可能的贴近线路板;电子工程师必备基础知识十五将各个电子元件或电子元件的组合及它们的连接关系用符号代替就是电路原理图;大家只要记住各种电子元件的符号和绘图规则就会看电路原理图;有着良好习惯和丰富经验的工程师精心绘制出的图纸,通常都布局美观合理、标注清晰明确,让人很容易读懂;当读不懂某个电路图时,不一定就是你的错;印刷线路板是电路原理图向实物的转变,是产品从设计阶段走向市场普及的必经之路;看印刷板图比看原理图更简单,只要你认识导体、绝缘体和常见的电子元件,你就完全能够照着印刷板实物绘制出电路原理图;在元件较多的情况下,拥有电路原理图对印刷电路板进行检测和维修是一件很幸运的事情;自已动手电子小制作也好,帮别人维修也好,这时就是你集累经验、学习技术的最好时机;经验是靠积累的;很复杂的线路或很精密的产品中,往往需要用双面线路板、多层线路板;多层线路板除了线路板的内外层能够分布连接导线以外,在板的中间层也能够有布线;多层板除了能够高密度的安装元件以外,还能够进行屏蔽,增高性能;在电路板上找某个小电阻或小电容时,不要直接去找它们,请先找到与它们相连的三极管或集成电路,再找到它们,这样比较快;观察线路板上元器件与铜箔线路连接情况、观察铜箔线路走向时,可以用灯照着看,将灯放置在有铜箔线路的一面;电子工程师必备基础知识十六电容是一种可以装电的容器,就好象装水的杯子一样;所以,电容可以进行充电和放电作用,充放电作用的大小决定了电容的容量;电容的种类比较多,最常见的有电解电容容量大,有正负极、陶瓷电容容量小,没正负极,温度特性差、涤纶电容聚脂膜电容,容量小、温度特性好等;陶瓷电容的主要参数是容量和耐压值,特殊用途的耐高压的陶瓷电容会标出耐压值;陶瓷电容的使用不需要分正负极,两端能够任意调换使用;瓷片电容通常工作在高频;电感是一个电磁转换元件,电能够产生磁,磁能够产生电;电感中磁场的变化会产生电流的变化；电流的变化也会产生磁场的变化电感中电流和磁场的相互作用总是企图互相阻碍;电源变压器就是利用电磁转换的互感进程完成变压作用的;电感在电路中的主要作用有阻交流电,通直流电；阻高频交流电,通低频交流电;电感常用于变压器、谐振回路等用途;电子工程师必备基础知识十七反向电压过高和正向电流过大都可能使二极管永久性损坏,二极管及其它晶体管的损坏主要是因为功耗过大反向高压击穿瞬时功耗很大导致PN结物理损坏;我们可以把三极管看成是电阻值能够掌握的电阻,阻值范围能够在接近零到无穷大之间变化;所以,三极管能够用来设计放大电路和开关电路;三极管有三个管极,集电极、发射极和基极;基极用来控制另外两极对电流的放大作用;分析电流和电压的变化,就是分析三极管的工作状态;场效应管的作用和三极管的作用基本上完全一样;场效应管通常也是三个引脚,名字叫源极、漏极和栅极;栅极是用来控制另外两极对电流的放大作用的;三极管是靠基极电流的大小变化来控制另外两极,场效应管是靠栅极电压的高低变化来控制另外两极,场效应管栅极基本上不需要消耗电流就能够控制另外两极;。

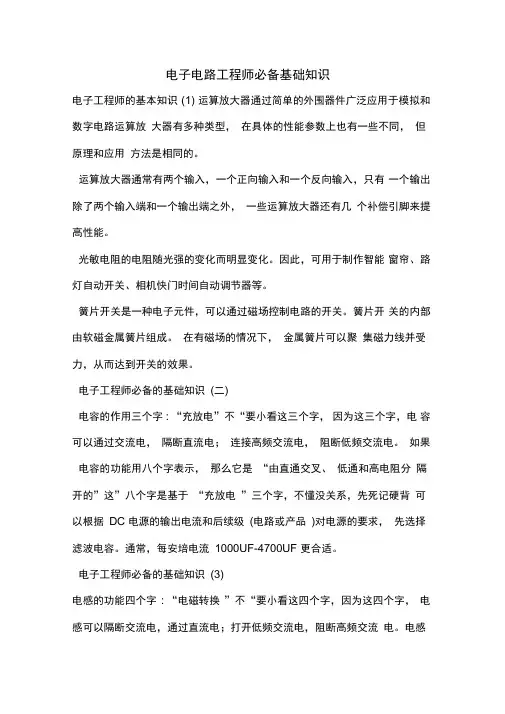

电子电路工程师必备基础知识电子工程师的基本知识(1) 运算放大器通过简单的外围器件广泛应用于模拟和数字电路运算放大器有多种类型，在具体的性能参数上也有一些不同，但原理和应用方法是相同的。

运算放大器通常有两个输入，一个正向输入和一个反向输入，只有一个输出除了两个输入端和一个输出端之外，一些运算放大器还有几个补偿引脚来提高性能。

光敏电阻的电阻随光强的变化而明显变化。

因此，可用于制作智能窗帘、路灯自动开关、相机快门时间自动调节器等。

簧片开关是一种电子元件，可以通过磁场控制电路的开关。

簧片开关的内部由软磁金属簧片组成。

在有磁场的情况下，金属簧片可以聚集磁力线并受力，从而达到开关的效果。

电子工程师必备的基础知识(二)电容的作用三个字: “充放电”不“要小看这三个字，因为这三个字，电容可以通过交流电，隔断直流电；连接高频交流电，阻断低频交流电。

如果电容的功能用八个字表示，那么它是“由直通交叉、低通和高电阻分隔开的”这”八个字是基于“充放电”三个字，不懂没关系，先死记硬背可以根据DC 电源的输出电流和后续级(电路或产品)对电源的要求，先选择滤波电容。

通常，每安培电流1000UF-4700UF 更合适。

电子工程师必备的基础知识(3)电感的功能四个字: “电磁转换”不“要小看这四个字，因为这四个字，电感可以隔断交流电，通过直流电；打开低频交流电，阻断高频交流电。

电感的作用可以用八个字来描述: “保持交通畅通，保持低电阻高。

”这八个字是基于三个字“电磁转换” 电感是电容的敌人。

此外，电感还有这样一个特点:电流和磁场必须同时存在。

电流会消失，磁场也会消失。

如果磁场消失，电流也会消失。

当磁场在北极和南极改变时，电流的正极和负极也会改变。

感应器内部的电流和磁场一直在“打内战”。

电流想要改变，但磁场不会改变。

磁场想要改变，但电流不会改变。

然而，由于外部原因，电流和磁场可能必须改变。

当电压加到电感上时，电流会从零开始增加，但磁场会与之相反，所以电流必须缓慢增加。

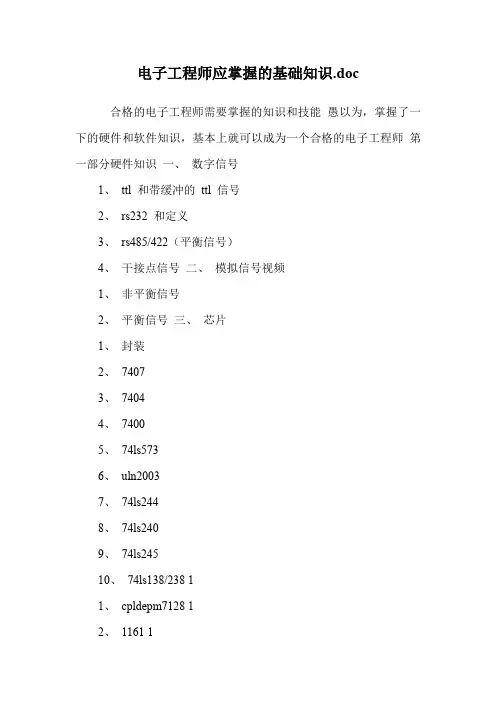

电子工程师应掌握的基础知识.doc合格的电子工程师需要掌握的知识和技能愚以为，掌握了一下的硬件和软件知识，基本上就可以成为一个合格的电子工程师第一部分硬件知识一、数字信号1、ttl 和带缓冲的ttl 信号2、rs232 和定义3、rs485/422（平衡信号）4、干接点信号二、模拟信号视频1、非平衡信号2、平衡信号三、芯片1、封装2、74073、74044、74005、74ls5736、uln20037、74ls2448、74ls2409、74ls24510、74ls138/238 11、cpldepm7128 12、1161 13、max691 14、max485/75176 15、mc1489 16、mc1488 17、icl232/max232 18、89c51 四、分立器件1、封装2、电阻功耗和容值3、电容1 独石电容2 瓷片电容3 电解电容4、电感5、电源转换模块6、接线端子7、led 发光管8、8 字[/b]（共阳和共阴）9、三极管2n555110、蜂鸣器五、单片机最小系统1、单片机2、看门狗和上电复位电路3、晶振和瓷片电容六、串行接口芯片1、eeprom2、串行i/o 接口芯片3、串行ad、da4、串行led 驱动、max7129 七、电源设计1、开关电源器件的选择2、线性电源1 变压器2 桥3 电解电容3、电源的保护1 桥的保护2 单二极管保护八、维修1、电源2、看门狗3、信号九、设计思路1、电源电压和电流2、接口串口、开关量输入、开关量输出3、开关量信号输出调理1 ttl 继电器2 ttl 继电器（反向逻辑）3 ttl 固态继电器4 ttl led（8 字[/b] ）5 继电器继电器6 继电器固态继电器4、开关量信号输入调理1 干接点光耦2 ttl 光耦5、cpu 处理能力的考虑6、成为产品的考虑1 电路板外形大小尺寸、异形、连接器、空间体积 2 电路板模块化设计 3 成本分析 4 器件的冗余度 1. 电阻的功耗 2. 电容的耐压值等 5 机箱 6 电源的选择7 模块化设计8 成本核算1. 如何计算电路板的成本2. 如何降低成本选用功能满足价格便宜的器件十、思考题1、如何检测和指示rs422 信号2、如何检测和指示rs232 信号3、设计一个4 位8 字[/b]的显示板1 电源dc12 2 接口rs2323 4 位3”8 字[/b] （连在一起）4 亮度检测5 二级调光4、设计一个33 位1”8 字[/b]的显示板1 电源dc5v 2 接口rs232 3 3 排11 位8 字[/b] ，分4 个、3 个、4 个3 组，带行与行之间带间隔 4 单片机最小系统 5 译码逻辑 6 显示驱动和驱动器件5、设计一个pcl725 和moxa c168p 的接口板1 电源dc5v 2 接口pcl725/moxa 8 个rs232 1. pcl725，直立db37，孔 2. moxa c168p，db62 弯3 开关量输出信号调理6 个固态继电器和8 个继电器，可以被任何一路信号控制和驱动，接口固态继电器 5.08 直立，继电器 3.81 直立 4 开关量输入调理干接点闭合为 1 或0 可选，接口3.81 直立5 rs232 调理1. led 指示2. 前4 路rs232 全信号，后4 路只需要tx、rx、0 3. 无需光电隔离4. 接口形式db9（针）直立第二部分软件知识一、汇编语言二、c51 该部分可以从市场上买到的n 种开发板上学到，至于第一部分，需要人来带吧。

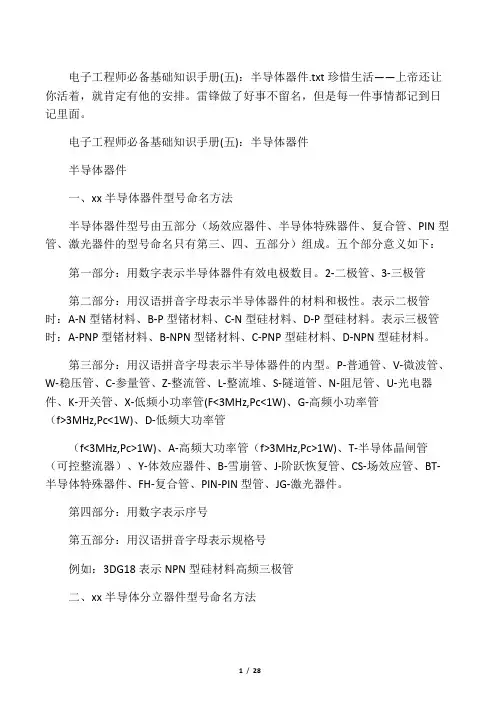

电子工程师必备基础知识手册(五)：半导体器件.txt珍惜生活——上帝还让你活着，就肯定有他的安排。

雷锋做了好事不留名，但是每一件事情都记到日记里面。

电子工程师必备基础知识手册(五)：半导体器件半导体器件一、xx半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。

五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。

2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。

表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。

表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。

第三部分：用汉语拼音字母表示半导体器件的内型。

P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W)、D-低频大功率管（f<3MHz,Pc>1W)、A-高频大功率管（f>3MHz,Pc>1W)、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。

第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管二、xx半导体分立器件型号命名方法日本生产的半导体分立器件，由五至七部分组成。

通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。

0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。

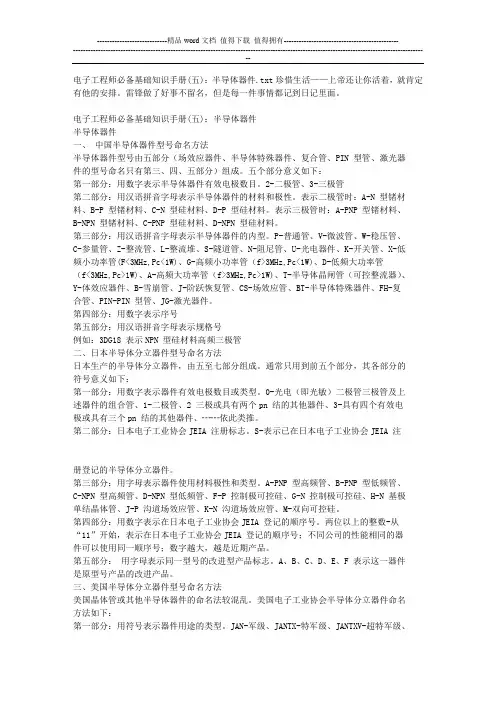

电子工程师必备基础知识手册(五)：半导体器件.txt珍惜生活——上帝还让你活着，就肯定有他的安排。

雷锋做了好事不留名，但是每一件事情都记到日记里面。

电子工程师必备基础知识手册(五)：半导体器件半导体器件一、中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN 型管、激光器件的型号命名只有第三、四、五部分）组成。

五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。

2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。

表示二极管时：A-N 型锗材料、B-P 型锗材料、C-N 型硅材料、D-P 型硅材料。

表示三极管时：A-PNP 型锗材料、B-NPN 型锗材料、C-PNP 型硅材料、D-NPN 型硅材料。

第三部分：用汉语拼音字母表示半导体器件的内型。

P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W)、D-低频大功率管（f<3MHz,Pc>1W)、A-高频大功率管（f>3MHz,Pc>1W)、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN 型管、JG-激光器件。

第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18 表示NPN 型硅材料高频三极管二、日本半导体分立器件型号命名方法日本生产的半导体分立器件，由五至七部分组成。

通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。

0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2 三极或具有两个pn 结的其他器件、3-具有四个有效电极或具有三个pn 结的其他器件、┄┄依此类推。

心血来潮选了“建议”然后就看见了n多电子工程师必看的资料虽然没奢望自己真的变成电子工程师，但是多看点应该没坏处，所以整理了下汇总在这里，希望跟大家共享，也希望大家能补充。

1.电子工程师必备基础知识手册--电阻篇一、电阻（型号，命名方法）（贴片电阻SMT ，敏感电阻，压敏电阻，湿敏电阻，光敏电阻，气敏电阻，力敏电阻）二、电阻器（分类，主要特性参数，阻值标示方法，常用电阻器合成膜）（实芯碳质，绕线，薄膜，碳膜，金属膜，金属氧化膜，金属玻璃铀）三、电位器（合成碳膜，有机实心，金属玻璃铀，绕线，金属膜，导电塑料，带开关的，预调式，直滑式，双连，无触点。

）2.电子工程师必备基础知识手册---电容篇一、电容器的型号命名方法二、电容器的分类三、常用电容器1、铝电解电容器2、钽电解电容器（CA）铌电解电容（CN）3、薄膜电容器4、瓷介电容器5、独石电容器6、纸质电容器7、微调电容器8、陶瓷电容器9、玻璃釉电容器（CI）四、电容器主要特性参数1、标称电容量和允许偏差2、额定电压3、绝缘电阻4、损耗5、频率特性五、电容器容量标示1、直标法2、文字符号法3、色标法3.电子工程师必备基础知识手册---电感线圈篇电感。

用L 表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。

电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L 表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量 L电感量L 表示线圈本身固有特性，与电流大小无关。

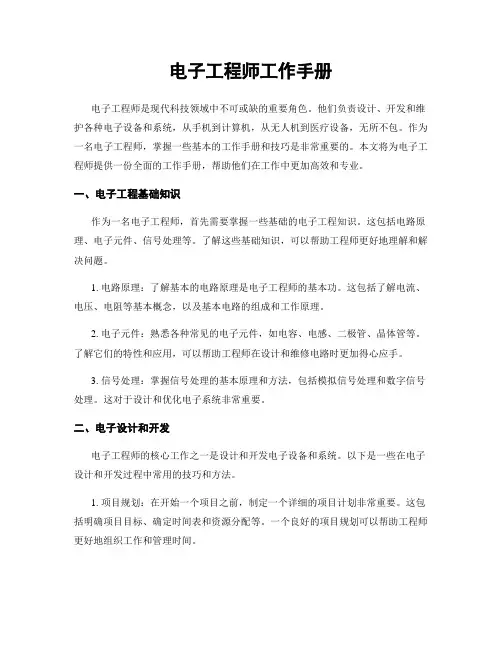

电子工程师工作手册电子工程师是现代科技领域中不可或缺的重要角色。

他们负责设计、开发和维护各种电子设备和系统，从手机到计算机，从无人机到医疗设备，无所不包。

作为一名电子工程师，掌握一些基本的工作手册和技巧是非常重要的。

本文将为电子工程师提供一份全面的工作手册，帮助他们在工作中更加高效和专业。

一、电子工程基础知识作为一名电子工程师，首先需要掌握一些基础的电子工程知识。

这包括电路原理、电子元件、信号处理等。

了解这些基础知识，可以帮助工程师更好地理解和解决问题。

1. 电路原理：了解基本的电路原理是电子工程师的基本功。

这包括了解电流、电压、电阻等基本概念，以及基本电路的组成和工作原理。

2. 电子元件：熟悉各种常见的电子元件，如电容、电感、二极管、晶体管等。

了解它们的特性和应用，可以帮助工程师在设计和维修电路时更加得心应手。

3. 信号处理：掌握信号处理的基本原理和方法，包括模拟信号处理和数字信号处理。

这对于设计和优化电子系统非常重要。

二、电子设计和开发电子工程师的核心工作之一是设计和开发电子设备和系统。

以下是一些在电子设计和开发过程中常用的技巧和方法。

1. 项目规划：在开始一个项目之前，制定一个详细的项目计划非常重要。

这包括明确项目目标、确定时间表和资源分配等。

一个良好的项目规划可以帮助工程师更好地组织工作和管理时间。

2. 电路设计：使用专业的电路设计软件，如Altium Designer、Cadence等，可以帮助工程师更快速和准确地设计电路。

此外，合理选择电子元件和进行电路仿真也是设计过程中的关键环节。

3. PCB设计：PCB设计是电子产品开发中不可或缺的一环。

熟练掌握PCB设计软件，如Eagle、PADS等，可以帮助工程师设计出高质量的PCB板。

此外，合理的布局和走线也是保证电路性能的重要因素。

4. 原型制作：在设计完成后，制作一个原型是验证设计的重要步骤。

使用3D打印、快速成型等技术，可以快速制作出原型，帮助工程师检查设计的可行性和效果。

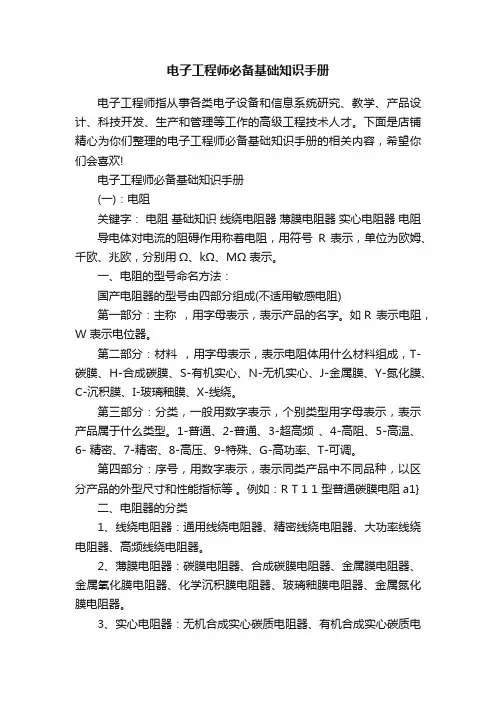

电子工程师必备基础知识手册电子工程师指从事各类电子设备和信息系统研究、教学、产品设计、科技开发、生产和管理等工作的高级工程技术人才。

下面是店铺精心为你们整理的电子工程师必备基础知识手册的相关内容，希望你们会喜欢!电子工程师必备基础知识手册(一)：电阻关键字：电阻基础知识线绕电阻器薄膜电阻器实心电阻器电阻导电体对电流的阻碍作用称着电阻，用符号R 表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ 表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分：主称，用字母表示，表示产品的名字。

如R 表示电阻，W 表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6- 精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。

例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa 及环境温度为-55℃～+70℃的条件下，电阻器长期工作所允许耗散的最大功率。

电子工程师需要掌握的基本知识设计思路：1、电源：电压和电流；2、接口：串口、开关量输入、开关量输出；3、开关量信号输出调理：TTL－＞继电器等4、开关量信号输入调理：干接点信号－＞光耦和TTL－＞光耦5、 CPU处理能力的考虑；6、成为产品的考虑：1）、电路板外形：大小尺寸、异形、连接器、空间体积2）、电路板模块化设计3）成本分析4）器件的冗余度：包括电阻的功耗以及电容的耐压值等5）机箱6）电源的选择7）模块化设计8）成本核算：包括电路板成本，以及如何降低成本等。

电子工程师就是将一堆器件搭在一起，注入思想（程序），完成原来的这些器件分离时无法完成的功能，做成一个成品。

主要做到成本最低、可靠性最高、电路板最小、功能最强大，时间最短等。

一个电子产品大约有以下组成：1、输入2、处理核心3、输出输入基本有以下可能：1) 键盘2) 串行接口（RS232/485/can bus/以太网/USB）3) 开关量（TTL，电流环路，干接点）4) 模拟量（4~20ma、 0~10ma、0~5V（平衡和非平衡信号））输出基本有以下组成：1) 串行接口（RS232/485/can bus/以太网/USB）2) 开关量（TTL、电流环路、干接点、功率驱动）3) 模拟量（4~20ma， 0~10ma，0~5V（平衡和非平衡信号））4) LED显示：发光管、八字5) 液晶显示器6) 蜂鸣器处理核心主要有：1) 8位单片机，主要就是51系列2) 32位arm单片机，主要有atmel和三星系列单片机最小系统：一个单片机＋一个看门狗＋一个晶振＋2个瓷片电容1、单片机：atmel的89C51系列，winbond的78E52系列，还有philips的系列。

2、看门狗：常用的有MAX691/CA1161和DS1832等，常规的做法是买一个专门的看门狗电路，完成复位电路和看门狗电路的功能，以防程序跑飞。

3、晶振：一般选用11.0592MHz，因为可以准确地得到9600波特率和19200波特率；也可以用36.864M，这个频率是1.8432M的20倍。

电子工程师必备手册(三) - EMI/EMC设计秘籍目录一、EMC工程师必须具备的八大技能二、EMC常用元件三、EMI/EMC设计经典85问四、EMC专用名词大全五、产品内部的EMC设计技巧六、电磁干扰的屏蔽方法七、电磁兼容(EMC)设计如何融入产品研发流程一、EMC工程师必须具备的八大技能EMC工程师需要具备那些技能？从企业产品需要进行设计、整改认证的过程看，EMC工程师必须具备以下八大技能：1、EMC的基本测试项目以及测试过程掌握；2、产品对应EMC的标准掌握；3、产品的EMC整改定位思路掌握；4、产品的各种认证流程掌握；5、产品的硬件硬件知识，对电路（主控、接口）了解；6、EMC设计整改元器件（电容、磁珠、滤波器、电感、瞬态抑制器件等）使用掌握；7、产品结构屏蔽设计技能掌握；8、对EMC设计如何介入产品各个研发阶段流程掌握。

二、EMC常用元件介绍共模电感由于EMC所面临解决问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一！这里就给大家简单介绍一下共模电感的原理以及使用情况。

共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。

原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。

因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。

共模电感在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。

2）当线圈流过瞬时大电流时，磁芯不要出现饱和。

3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。

电子工程师学习指南第1章基础理论知识 (4)1.1 电路分析基础 (4)1.1.1 电路基本概念 (4)1.1.2 基本电路定律 (4)1.1.3 简单电路分析方法 (5)1.1.4 非线性电路分析 (5)1.2 电子元件及其特性 (5)1.2.1 电阻器 (5)1.2.2 电容器 (5)1.2.3 电感器 (5)1.2.4 二极管 (5)1.2.5 晶体管 (5)1.3 信号与系统 (5)1.3.1 信号的分类与描述 (5)1.3.2 信号的时域分析 (5)1.3.3 信号的频域分析 (6)1.3.4 系统的分类与描述 (6)1.3.5 系统的时域分析 (6)1.3.6 系统的频域分析 (6)第2章模拟电子技术 (6)2.1 放大器电路设计 (6)2.1.1 放大器基本概念 (6)2.1.2 电压放大器设计 (6)2.1.3 功率放大器设计 (6)2.1.4 运算放大器应用 (6)2.2 模拟信号处理 (6)2.2.1 模拟信号处理基础 (6)2.2.2 模拟信号放大 (7)2.2.3 模拟信号滤波 (7)2.2.4 模拟信号调制与解调 (7)2.3 滤波器设计 (7)2.3.1 滤波器基础 (7)2.3.2 RC滤波器设计 (7)2.3.3 RL滤波器设计 (7)2.3.4 LC滤波器设计 (7)2.3.5 有源滤波器设计 (7)第3章数字电子技术 (7)3.1 数字逻辑设计 (7)3.1.1 数字逻辑基础 (7)3.1.2 组合逻辑设计 (8)3.1.3 时序逻辑设计 (8)3.2.1 数字电路基础 (8)3.2.2 数字电路分析 (8)3.2.3 数字电路设计 (8)3.3 逻辑门电路与触发器 (8)3.3.1 逻辑门电路 (8)3.3.2 触发器 (9)3.3.3 触发器应用 (9)第4章微电子技术与集成电路 (9)4.1 半导体物理基础 (9)4.1.1 半导体材料的性质 (9)4.1.2 能带理论 (9)4.1.3 载流子理论 (9)4.1.4 半导体器件的基本工作原理 (9)4.2 集成电路设计流程 (9)4.2.1 需求分析 (9)4.2.2 电路设计 (9)4.2.3 电路仿真 (9)4.2.4 版图绘制 (9)4.2.5 版图验证 (9)4.2.6 生产制造 (9)4.3 VLSI设计与EDA工具 (10)4.3.1 VLSI设计基本概念 (10)4.3.2 EDA工具概述 (10)4.3.3 前端设计工具 (10)4.3.4 后端设计工具 (10)4.3.5 设计验证与测试 (10)第5章电子测量与仪器 (10)5.1 电子测量原理 (10)5.1.1 测量基本概念 (10)5.1.2 测量方法 (10)5.1.3 测量误差 (10)5.2 常用电子测量仪器 (10)5.2.1 万用表 (11)5.2.2 示波器 (11)5.2.3 信号发生器 (11)5.2.4 频率计数器 (11)5.2.5 数字相位计 (11)5.3 测量误差与数据处理 (11)5.3.1 测量误差的处理 (11)5.3.2 数据处理 (11)第6章电子电路仿真 (12)6.1 电路仿真原理与方法 (12)6.1.1 电路仿真原理 (12)6.2 常用电路仿真软件 (12)6.2.1 Multisim (12)6.2.2 PSpice (12)6.2.3 LTspice (12)6.2.4 Electronics Workbench (12)6.3 仿真案例分析 (13)6.3.1 案例描述 (13)6.3.2 电路原理 (13)6.3.3 仿真步骤 (13)第7章嵌入式系统设计 (13)7.1 嵌入式系统概述 (13)7.1.1 嵌入式系统的基本概念 (14)7.1.2 嵌入式系统的发展历程 (14)7.1.3 嵌入式系统的分类及特点 (14)7.2 微控制器与应用 (14)7.2.1 微控制器的基本原理 (14)7.2.2 微控制器的架构 (15)7.2.3 微控制器的选型 (15)7.2.4 微控制器的应用 (15)7.3 嵌入式系统编程与调试 (15)7.3.1 嵌入式系统编程概述 (15)7.3.2 编程语言 (15)7.3.3 调试方法 (16)7.3.4 调试工具 (16)第8章通信原理与应用 (16)8.1 通信系统基础 (16)8.1.1 通信系统的模型 (16)8.1.2 信号与噪声 (16)8.1.3 信号调制与解调 (16)8.1.4 通信信道 (16)8.2 数字通信技术 (17)8.2.1 源编码与信道编码 (17)8.2.2 数字信号传输 (17)8.2.3 错误检测与纠正 (17)8.2.4 带宽效率与功率控制 (17)8.3 无线通信与RF设计 (17)8.3.1 无线通信原理 (17)8.3.2 无线通信标准与技术 (17)8.3.3 RF电路设计 (17)8.3.4 天线设计与辐射特性 (17)第9章电源技术与新能源 (17)9.1 电源电路设计 (18)9.1.1 电源电路概述 (18)9.1.3 电源电路设计原则 (18)9.1.4 电源电路元件选型 (18)9.1.5 电源电路保护 (18)9.2 电力电子技术 (18)9.2.1 电力电子器件 (18)9.2.2 电力电子变换技术 (18)9.2.3 电力电子控制技术 (18)9.2.4 电力电子技术在新能源领域的应用 (18)9.3 新能源技术与应用 (18)9.3.1 新能源概述 (18)9.3.2 太阳能技术 (18)9.3.3 风能技术 (18)9.3.4 电动汽车技术 (19)9.3.5 其他新能源技术 (19)第10章电子工程实践与项目管理 (19)10.1 电子工程实践技巧 (19)10.1.1 设计与仿真 (19)10.1.2 原理图与PCB设计 (19)10.1.3 焊接与调试 (19)10.2 常用电子元器件选型 (19)10.2.1 电阻、电容、电感 (19)10.2.2 集成电路 (19)10.2.3 半导体器件 (20)10.3 项目管理与团队协作 (20)10.3.1 项目规划 (20)10.3.2 团队协作 (20)10.3.3 风险管理 (20)10.3.4 项目总结 (20)第1章基础理论知识1.1 电路分析基础1.1.1 电路基本概念电流、电压、电阻、电导等基本电路参数的定义与测量；电路元件的连接方式，包括串联、并联和混联。

电子工程师需要掌握的知识和技能愚以为，掌握了一下的硬件和软件知识，基本上就可以成为一个合格的电子工程师：第一部分：硬件知识一、数字信号1、TTL和带缓冲的TTL信号TTL(逻辑门电路)全称Transistor-Transistor Logic,即BJT-BJT逻辑门电路，是数字电子技术中常用的一种逻辑门电路，应用较早，技术已比较成熟。

TTL主要有BJT（Bipolar Junction Transistor 即双极结型晶体管，晶体三极管）和电阻构成，具有速度快的特点。

最早的TTL门电路是74系列，后来出现了74H系列，74L系列，74LS,74AS,74ALS等系列。

但是由于TTL功耗大等缺点，正逐渐被CMOS电路取代。

TTL电平信号:TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，5V等价于逻辑“1”，0V 等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。

TTL电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。

TTL 型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。

这是由于可靠性和成本两面的原因。

因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。

TTL输出高电平>2.4V，输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

TTL电路是电流控制器件，TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。

电子工程师必备基础知识（一）运算放大器通过简单的外围元件，在模拟电路和数字电路中得到非常广泛的应用。

运算放大器有好些个型号，在详细的性能参数上有几个差别，但原理和应用方法一样。

运算放大器通常有两个输入端，即正向输入端和反向输入端，有且只有一个输出端。

部分运算放大器除了两个输入和一个输出外，还有几个改善性能的补偿引脚。

光敏电阻的阻值随着光线强弱的变化而明显的变化。

所以，能够用来制作智能窗帘、路灯自动开关、照相机快门时间自动调节器等。

干簧管是能够通过磁场来控制电路通断的电子元件。

干簧管内部由软磁金属簧片组成，在有磁场的情况，金属簧片能够聚集磁力线并使受到力的作用，从而达到接通或断开的作用。

电子工程师必备基础知识（二）电容的作用用三个字来说：“充放电。

”不要小看这三个字，就因为这三个字，电容能够通过交流电，隔断直流电；通高频交流电，阻碍低频交流电。

电容的作用如果用八个字来说那就：“隔直通交，通高阻低。

”这八个字是根据“充放电”三个字得出来的，不理解没关系，先死记硬背住。

能够根据直流电源输出电流的大小和后级（电路或产品）对电源的要求来先择滤波电容，通常情况下，每1安培电流对应1000UF-4700UF是比较合适的。

电子工程师必备基础知识（三）电感的作用用四个字来说：“电磁转换。

”不要小看这四个字，就因为这四个字，电感能够隔断交流电，通过直流电；通低频交流电，阻碍高频交流电。

电感的作用再用八个字来说那就：“隔交通直，通低阻高。

”这八个字是根据“电磁转换”三个字得出来的。

电感是电容的死对头。

另外，电感还有这样一个特点：电流和磁场必需同时存在。

电流要消失，磁场会消失；磁场要消失，电流会消失；磁场南北极变化，电流正负极也会变化。

电感内部的电流和磁场一直在“打内战”，电流想变化，磁场偏不让变化；磁场想变化，电流偏不让变化。

但，由于外界原因，电流和磁场都可能一定要发生变化。

给电感线圈加上电压，电流想从零变大，可是磁场会反对，因此电流只好慢慢的变大；给电感去掉电压，电流想从大变成零，可是磁场又要反对，可是电流回路都没啦，电流已经被强迫为零，磁场就会发怒，立即在电感两端产生很高的电压，企图产生电流并维持电流不变。

电子工程师需要掌握的知识和技能愚以为，掌握了一下的硬件和软件知识，基本上就可以成为一个合格的电子工程师：第一部分：硬件知识一、数字信号1、 TTL和带缓冲的TTL信号TTL(逻辑门电路)全称Transistor-Transistor Logic,即BJT-BJT逻辑门电路，是数字电子技术中常用的一种逻辑门电路，应用较早，技术已比较成熟。

TTL主要有BJT（Bipolar Junction Transistor 即双极结型晶体管，晶体三极管）和电阻构成，具有速度快的特点。

最早的TTL门电路是74系列，后来出现了74H系列，74L系列，74LS,74AS,74ALS等系列。

但是由于TTL功耗大等缺点，正逐渐被CMOS电路取代。

TTL电平信号:TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，5V等价于逻辑“1”，0V 等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备部各部分之间通信的标准技术。

TTL电平信号对于计算机处理器控制的设备部的数据传输是很理想的，首先计算机处理器控制的设备部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。

TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。

这是由于可靠性和成本两面的原因。

因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。

TTL输出高电平>2.4V，输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

TTL电路是电流控制器件，TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。
