知识点总结-1WX-004适岗课件【无线专业】-TD-LTE基站勘察设计指导

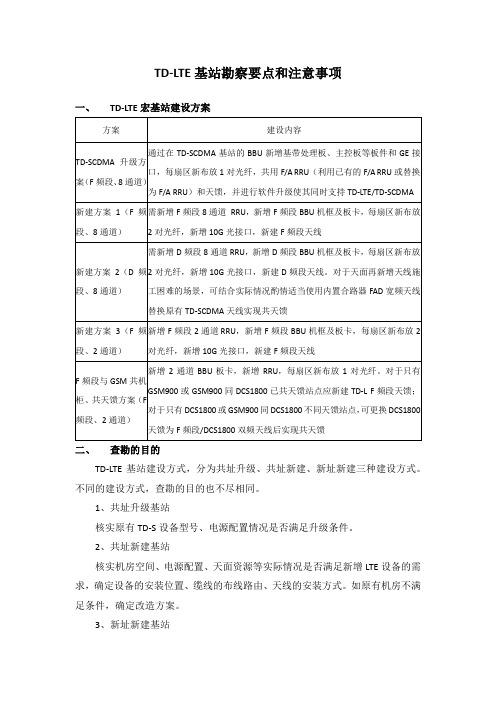

TD-LTE基站勘察要点和注意事项一、TD-LTE宏基站建设方案二、查勘的目的TD-LTE基站建设方式，分为共址升级、共址新建、新址新建三种建设方式。

不同的建设方式，查勘的目的也不尽相同。

1、共址升级基站核实原有TD-S设备型号、电源配置情况是否满足升级条件。

2、共址新建基站核实机房空间、电源配置、天面资源等实际情况是否满足新增LTE设备的需求，确定设备的安装位置、缆线的布线路由、天线的安装方式。

如原有机房不满足条件，确定改造方案。

3、新址新建基站了解机房情况，根据机房结构确定设备的安装位置、缆线的布线路由、天线的安装方式三、查勘准备3.1 勘察工具需要准备的常用仪表及工具包括以下几个方面：1、测量经纬度和海拔高度：GPS；2、勘察夹，记录单，记录本，多色笔；3、测量工具：钢卷尺，室内、室外激光测距仪；4、数码相机；5、指北针；3.2 勘察前的准备1、整理基站规划信息：站名、经纬度、基站配置、工参信息等。

2、规划勘察路线：将基站位置投影到Mapinfo或Google Earth中，根据基站位置，初步安排好勘察路线。

3、进站准备：联系机房相关人员，确定是否有随工：有甲方人员随工，沟通好勘察需求，记录好随工人员联系方式，确定见面时间、地点独立勘察时，核实每个基站开门方式（门禁卡、强开、通用钥匙、特殊钥匙等）及基站所在地业主关系，提前准备好所需工具及必要手续4、检查勘察工具，确保勘察工具齐全、工作正常、电量充足。

5、如果是共址新建站，尽量找到上期电子版设计图纸，打印出来，提高现场勘察效率。

6、明确每个基站的建设方式、建设方案，了解TD-LTE设备特性。

7、明确拉远站的供电方式。

四、查勘流程及注意事项4.1 勘察流程4.2现场勘察-基本信息记录1、勘察人员、勘察时间2、基站名称3、机房信息①机房位置：地址、建筑物总层数、机房所在楼层②经纬度：至少3颗卫星，保留5为小数③指北④机房类型：砖混、框架、彩钢板⑤建设类型：自建、租用、共建共享⑥地面情况：水泥地面、地板砖、普通地板、防静电地板、涂静电漆布等⑦房高和梁下高度4.3 现场勘察-设备现状记录1、无线设备：GSM900、DCS1800、TD-SCDMA✓厂家、型号、尺寸、载频配置✓TD-S的BBU数量，机柜空间情况✓拉远站信息2、电源配套：交流箱（屏）、开关电源、蓄电池、直流远供设备、空调、消防设备、浪涌保护器、动环监控等✓设备厂家、型号、尺寸✓开关电源生产日期、端子占用情况✓蓄电池生产日期、摆放方式✓地线排剩余端子3、无线配套设备：走线架、馈线窗等✓走线架规格、水平走线架距地高度✓馈线窗剩余孔数：一般少于3孔时需要新增4、传输设备：综合柜、光纤配线架、数字配线架等✓厂家、型号✓光缆信息4.4现场勘察-天面信息记录1、天线支撑方式：角钢塔、单管塔、景观塔、H杆、品接杆、拉线塔、增高架、楼顶抱杆、隐藏体等2、平台、抱杆占用情况3、天线类型：GSM、DCS、TD、合频天线等4、天线工参：位置、挂高、方向角5、GPS天线安装位置6、周围环境4.5 现场勘察-绘制草图1、图纸清晰，比例合理，项目完整2、明确机房门开门方向3、设备定位准确、标注完整不漏项4、确定新增BBU、天线、GSP天线等设备位置，如不满足安装条件，初步确定改造方案5、规划缆线布放路由，预估缆线长度（按预留10%估算）4.6 天线隔离度要求1、TD-LTE宏站（F频段）与其他系统共站时的干扰协调在工程实施中，两系统天线之间适当进行垂直或水平空间隔离，建议TD-LTE 基站天线安装间距采用如下标准：GSM/DCS符合3GPP TS 05.05 V8.20.0（2005-11）规范要求时，TD-LTE线阵和GSM/DCS定向天线之间间距要求：并排同向安装时，建议采用垂直隔离方式，垂直距离≥1.8 m；GSM/DCS符合3GPP TS 45.005 V9.1.0 (2009-11)规范要求时，TD-LTE线阵和GSM/DCS定向天线之间间距要求：并排同向安装时，水平隔离距离≥0.5m，垂直距离≥0.3m。

TD-LTE勘察设计指导资料前言对象本书适合下列人员阅读：●站点维护员●系统工程师目录1. 基站勘察流程 (1)1。

1 勘察工作流程 (1)1。

2 常用仪器使用要求 (2)1.3 勘察注意事项 (4)1。

3.1勘察准备： (4)1.3.2勘察现场 (4)1.3。

3勘察完成 (4)1。

4 站址勘察 (5)1.4.1站址勘察流程 (5)1.4.2站址勘察原则 (5)1。

5 详细勘察 (6)1。

5.1详细勘察流程 (6)1.5.2勘察设计分工原则 (7)1。

5。

4天馈勘察 (8)1。

5。

5室内勘察 (23)1.5。

6共址站勘察其它要求 (24)1.基站勘察流程1。

1 勘察工作流程基站勘测是网络规划工作中的一部分，需要在实际的现场环境中将网络规划的思想付诸实施，为以后建设一个质量良好的网络打下基础.勘察人员一定的网络规划和优化工作经验对提高基站勘测的质量是有帮助的，反之规划人员进行实际的基站勘测中积累的经验也会促进网络规划和优化工作经验。

TD-LTE 无线网络规划设计的流程如下图所示。

图1。

1—1 TD—LTE无线网络规划设计工作流程图在TD-LTE 无线网络规划设计工作流程中，基站勘察包括站址勘察和详细勘察两部分。

站址勘察对于复杂网络或新建网络有比较大的影响。

基站勘察流程如下图所示。

图1。

1—2基站勘察工作流程根据建设单位要求，本期工程应尽量选择2个备用站址，以防首选站址在详细勘察时因故不能使用，或者提供给建设单位进行战略站址资源储备。

1.2 常用仪器使用要求基站勘察的常用仪器有：GPS 定位仪、数码相机、指北针、测距仪、卷尺、地图等。

➢ GPS定位仪GPS主要用于测量经纬度和海拔。

常用的GPS定位终端最多可接收到太空中的24颗卫星中的8～12颗卫星信号，为保证良好的接收信号，GPS应水平放置于开阔地或楼顶,在一个地点首次使用GPS要开机等待10分钟以上，并且必须能接收到 3 颗及以上的卫星信号。

➢数码相机数码相机主要用于拍摄基站周围环境照片、天面照片、机房照片等。

TD-LTE必考知识点（15个）一、什么是LTE？LTE（Long Term Evolution）是新一代宽带无线移动通信技术。

以OFDM（正交频分多址）和MIMO（多输入多输出天线）技术为基础，频谱效率是3G增强技术的2～3倍，LTE包括FDD和TDD两种制式。

LTE的主要性能目标：在20MHz频谱带宽能够提供下行100Mbps、上行50Mbps的峰值速率；改善小区边缘用户的性能；提高小区容量；降低系统延迟，用户平面内部单向传输时延低于5ms，控制平面从睡眠状态到激活状态迁移时间低于50ms，从驻留状态到激活状态的迁移时间小于100ms；支持100Km半径的小区覆盖；能够为350Km/h高速移动用户提供100kbps以上的接入服务；支持成对或非成对频谱，并可灵活配置1.25 MHz、5MHz、10MHz、15MHz、20MHz多种带宽。

二、TD-LTE EPC所包括的主要网元及架构。

EPC网络设备包括移动性管理设备（MME）、服务网关（S-GW）、PDN网关（P-GW）、服务GPRS支持节点（SGSN）、归属签约用户服务器（HSS）以及策略和计费控制单元（PCRF）等组成。

网络架构如下图所示，其中S-GW与P-GW可以合设，也可以分设。

2/3G SGSN只提供Gn/Gp接口，SAE架构下和Gn/Gp SGSN的互通架构如下图所示：MME的主要功能包括：LTE网络接入下，支持NAS信令以及其安全、跟踪区域（Tracking Area）列表的管理、P-GW和S-GW的选择、跨MME切换时MME的选择、在向2/3G接入系统切换过程中SGSN的选择、用户的鉴权、漫游控制以及承载管理、3GPP不同接入网络的核心网络节点之间的移动性管理，以及UE在ECM-IDLE状态下可达性管理。

S-GW是终止于E-UTRAN接口的网关，该设备的主要功能包括：eNodeB间切换时的本地锚点、3GPP不同接入系统间切换时的移动性锚点、执行合法侦听功能、数据包的路由和前转、上下行传输层的分组标记、ECM-IDLE状态下分组缓存及寻呼触发、计费等。

知识点整理所属专业：无线专业所属课件编号：1WX-03所属课件名称：无线网专业设计勘察要点针对岗级：1岗。

课件编制人：朱洪野知识点如下：1.GPS天线安装要求（1）GPS天线应安装在较开阔的位置上，保证周围较大的遮挡物（如树木，铁塔，楼房等）对天线的遮挡不超过30度，天线竖直向上的视角应大于90度，在条件许可时尽量大于120度。

（2）为避免反射波的影响，GPS天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。

（3）由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS 天线安装在安装地点的南边。

（4）GPS天线应在避雷针45度角保护范围内。

2.开关电源回路设置直流配电回路需有一次下电、二次下电之分，基站设备接在一次下电回路，传输设备、监控设备接在二次下电回路。

3.勘察工具准备GPS、激光测距仪（室内外各一个）、指南针、卷尺、数码相机、多色笔、MARK笔、本夹子。

4.周围环境要求1、高压线附近设站时，通信机房应保持20 m以上的距离，铁塔离开高压线距离必须在自身塔高以上。

2、远离加油站，至少保证：油量少于50 立方时间距大于12 m，油量为50～1000立方时间距大于15 m，油量为1000～2000 立方时间距大于20 m；3、当基站需要设置在飞机场附近时，其天线高度应符合机场净空高度要求，并且需经相关部门批准；4、站点选择时，避免设在大功率无线电发射台、雷达站或其它强干扰附近，如非选不可，应做干扰场强测试。

5.勘察阶段分类无线基站勘察过程大致分为三个阶段：勘察前准备阶段、现场勘察阶段、勘察数据整理阶段。

6.设计项目阶段分配原则对于复杂的项目，可以分为初步设计和施工图设计两个阶段。

对于技术简单、方案明确的小型建设项目，可以直接采用一阶段设计7.基站详细勘察的主要内容包括1）租用机房、自建机房等机房设备摆放的勘察设计；2）确定室内、室外走线架的架设高度、走线路由等勘察设计；3）确定电源线、射频线、信号线、传输线等线缆选型、布放路由等的勘察设计；4）确定基站电源容量配置、布放位置的勘察设计；5）确定铁塔、天线、馈线、设备的防雷接地勘察设计；6）天面的勘察设计，包括天线选型、馈线选型及布放路由勘察设计，如果为分布式基站要勘察RRU的安装位置和光纤路由，能在现场确定安装位置的一定要在现场确定。
