GBL 型机房动力配电柜简介GBL 型机房动力配电柜 GBL 型机房动力配电柜是山源公司自行设计开发的,专门供计算机房使用的配电设备。
额定电流630A ,短路容量30KA 。
采用间隔式结构,玻璃门和二层覆板设计,防护等级IP40。
主要方案有双电源互投,UPS 进出线保护和防雷,计算机专用接地等。
主要元件选用国产或西门子、ABB 、施耐德等公司生产的塑壳开关和微型断路器。
结构采用型材和焊接结合的方式,模数25mm 。
机房动力配电柜。
GBL 型机房动力配电柜符合IEC439《低压成套开关设备和控制设备》、GB7251 《低压成套开关设备》等标准。
产品型号及含义G B L - 1000 - 01结构特点●GBL 柜的柜体采用通用柜的形式,构架用C 型 冷弯型钢局部焊接组装而成, 构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质 量。
通用柜的零部件按模块原理设计,并有25 模的安装孔,通用系数高●GBL 柜设计时充分考虑到柜体运行中散热问题。
在柜体上下两端均有不同数 量的散热槽孔,当柜内电器元件发热时,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的●GBL 柜按照现代工业产品造型设计的要求,采用黄金分割方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新●柜门用转轴活动铰链与构架相连,安装、拆卸方便。
门的折边处均嵌有一根山型橡塑条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,同时提高了门的防护等级●装有电器元件的仪表门用多股软铜线与构架相连。
柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路●柜体面漆可选用聚酯桔形烘漆,附着力强,质感好。
整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒适的视觉环境●柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运●柜体的防护等级为IP30,根据用户安装场所要求可在IP20~IP40 之间选择电气性能1)额定绝缘电压:交流660v(1000)v2)额定工作电压:主电路:交流380v(660V)辅电路:交流380v(220v)直流220v(110v)3)额定频率:50Hz4)额定电流:≤4000A5)额定峰值耐受电流(0.1s) 105KA6)额定短时耐受电流(1s) 50KA2. 主电路方案GBL 柜的主电路设计了129 个方案,共298 个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。
机械设备动力配电柜(箱)安全技术要求机械设备动力配电柜(箱)是机械设备的重要组成部分,通过提供电力为机械设备的正常运行提供支持。
因此,机械设备动力配电柜(箱)的安全性是至关重要的。
下面将介绍机械设备动力配电柜(箱)的安全技术要求。
一、安全性能要求:1. 设备动力配电柜(箱)应当符合国家相关标准,并取得合格证书,确保质量合格。
2. 设备动力配电柜(箱)的材质选择应当符合相关标准,具有足够的强度和耐腐蚀性能,以保证长期使用的安全性。
3. 设备动力配电柜(箱)应当具备防火性能,能够在火灾发生时有效隔离火势,阻止火势蔓延。
4. 设备动力配电柜(箱)应当具备防电击保护措施,避免因电气故障造成的触电事故。
5. 设备动力配电柜(箱)应当具备防雷击保护措施,通过合理的接地工程和防雷装置,防止因雷击事故造成的人身伤害和设备损毁。
6. 设备动力配电柜(箱)应当具备防爆性能,能够在易燃易爆场所正常使用。
二、安装要求:1. 设备动力配电柜(箱)应当按照相关标准和规范进行安装,并由具备相应资质的专业人员进行操作。
2. 设备动力配电柜(箱)的安装位置应当符合安全要求,远离易燃易爆材料和易腐蚀物质。
3. 设备动力配电柜(箱)应当设立可靠的接地装置,以确保设备的安全接地。
三、操作和维护要求:1. 设备动力配电柜(箱)的开关和按钮应当明确标注功能,并且操作人员应当接受相应的培训,了解正确的操作方法。
2. 设备动力配电柜(箱)应当定期进行巡检和维护,清理设备内部的灰尘和杂物,确保设备正常运行。
3. 设备动力配电柜(箱)的电缆应当定期检查,确保电缆接头处没有松动和脱落的情况。
4. 设备动力配电柜(箱)应当设立可靠的防止误接线的措施,如颜色标识、连线标志等。
5. 设备动力配电柜(箱)应当定期进行绝缘电阻测试,确保设备的绝缘性能符合要求。
6. 设备动力配电柜(箱)的零部件更换应当使用正规的厂家原配件,并由专业维修人员进行操作。
总之,机械设备动力配电柜(箱)的安全技术要求是多方面的,包括材质、防火性能、防电击保护、防雷击保护、防爆性能等方面的要求。
机械设备动力配电柜箱安全技术要求前言机械设备动力配电柜箱是现代工业生产必备的配电设备之一,其主要功能是管理和保护机械设备的电力供应,确保生产安全。
随着工业生产的发展,机械设备动力配电柜箱依然居于重要地位,但同时也存在一定的安全风险。
因此,为了降低生产过程中的事故风险,必须建立起科学的安全技术要求体系,对机械设备动力配电柜箱进行规范化管理,提升生产安全水平。
安全技术要求1. 设计与制造机械设备动力配电柜箱的设计与制造应遵循国家相关法律法规和规范标准,具体包括:•《机电产品安全认证规则》•《有关电气安全技术的基本规范》•《低压电器技术标准》•《机械设备安全技术规范》等同时,要保证设计合理、制造工艺稳定、质量可靠,且保持设备的完好性。
2. 环境参数机械设备动力配电柜箱应该设置在无腐蚀性、无振动的场所内,并要保持通风顺畅。
同时应确保环境温度、湿度符合制造商规定的要求。
3. 维护与保养机械设备动力配电柜箱的日常维护与保养是保证其安全运行的必要条件,具体要求包括:•定期开展视察、清洁、检修等工作•确保设备及其附件(如电线、插头等)没有损坏或从槽中脱落•定期巡视,发现问题及时处理•记录维护保养情况,制定相应的维护保养计划和措施4. 电气连接机械设备动力配电柜箱的电气连接应符合国家有关电气安全规定,同时要保证电缆的选择、接头的焊接、槽道的设计等都符合有关标准。
在电气安装后,还应进行电气接地检测。
5. 安全警示机械设备动力配电柜箱应当设置明显的安全警示标识,对有可能产生危险的设备进行特别标注,包括:•标示正负极电源的符号和颜色。
•标示开关的位置、功能、电流大小与电气参数等。
•标示当电流超负荷或故障发生时应当采取的应急措施。
6. 防误操作机械设备动力配电柜箱对日常误操作有一定的防范措施要求:•在配电柜箱门上设置锁,保证非操作人员不能随意进入操作。
•必须遵循正确的操作程序,禁止随意打开门。
•操作人员要穿戴符合规范的防护用品,不得佩戴金属饰品等易导致电气事故的物品。

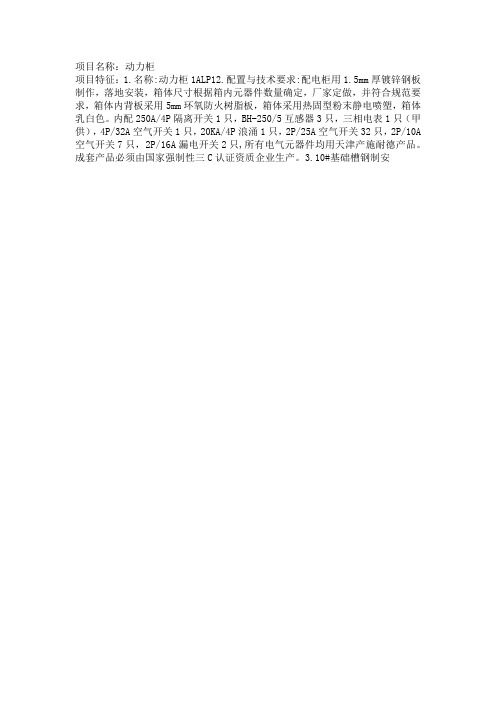

项目名称:动力柜
项目特征:1.名称:动力柜1ALP12.配置与技术要求:配电柜用1.5mm厚镀锌钢板制作,落地安装,箱体尺寸根据箱内元器件数量确定,厂家定做,并符合规范要求,箱体内背板采用5mm环氧防火树脂板,箱体采用热固型粉末静电喷塑,箱体乳白色。
内配250A/4P隔离开关1只,BH-250/5互感器3只,三相电表1只(甲供),4P/32A空气开关1只,20KA/4P浪涌1只,2P/25A空气开关32只,2P/10A 空气开关7只,2P/16A漏电开关2只,所有电气元器件均用天津产施耐德产品。
成套产品必须由国家强制性三C认证资质企业生产。
3.10#基础槽钢制安。

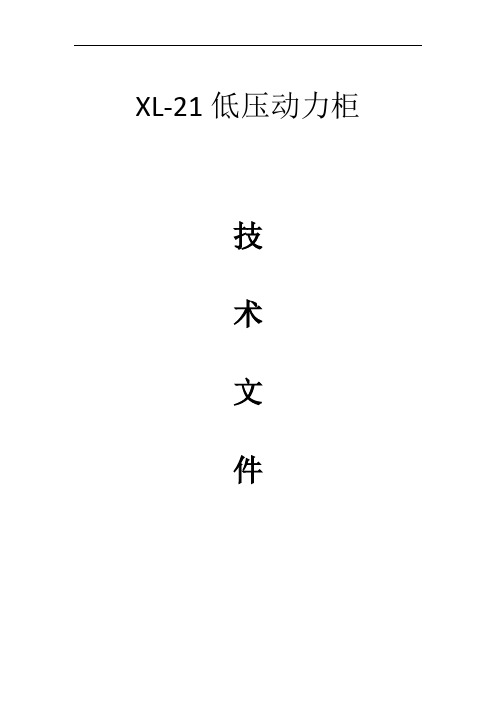

XL-21低压动力柜技术文件XL-21动力柜技术要求1.应遵守的标准:1.1.生产厂家提供的设备(包括从别处购来的设备和附件),都必须符合国家有关标准规范和准则的最新版本或修订本。
(1)GB7251.1-1997 《低压成套开关设备》(2)GB4208-93 《防护等级(IP)代码》(3)IEC-439.1 《低压成套开关设备和控制设备》(4)GB1207 《电压互感器》(5)GB4208-93 《电流互感器》(6) DL/T620-1997 交流电气装置的过电压保护和绝缘配合2.使用环境条件安装地点户内海拔高度1000米以下最大月平均相对湿度90%最大平均相对湿度95%最高环境温度45℃最低环境温度-20℃地震烈度8度3 低压动力柜技术要求:(1)型号:XL-21(3)柜体及安装附件①柜体必须按客户要求配置;②柜体必须配置整体型功能板;(4)动力柜的开关选型要求:技术要求如下:进线断路器选用正泰NM1-400型断路器;其它分支断路器均选用正泰品牌。
技术参数(5)电流互感器型式:穿心悬挂式4. 柜子壳体外壳用钢板经数控机床加工和弯折之后拴接而成的,仪表门及面板要求2.0mm冷扎钢板,除通风口、排气口外,不得用网状纺织物、不耐火或类似的材料制造,并具有一定的强度。
5、主母线和分支母线A.主母线和分支母线应由高导电率的铜导体或铝导体由螺栓连接而成,导体的截面满足截流所必需的要求值。
B.主母线的支撑绝缘体不吸潮,机械强度和电气强度应保持稳定。
6、技术文件和图纸:6.1需交付的图纸及文件(1)需经确认的图纸(2)最终图纸和产品明细(3)安装、运行和维护手册(4)最终设计、安装图纸和产品说明书、试验报告6.2说明书包括以下资料(1)全部详细的安装资料(2)额定值和特性要求(3)维护和检验要求(4)运行条件(5)试验条件6.3提供以下各项试验报告(1)例行试验和型式试验报告(2)其它适用的说明和资料文件等。
机械设备动力配电柜箱安全技术要求随着机械设备的迅速发展,越来越多的机械设备动力配电柜箱被应用于各个领域。
而对于这类设备的安全,也格外重要。
在生产过程中,一旦出现安全事故,将给企业带来巨大的经济和声誉损失。
因此,机械设备动力配电柜箱必须满足特定的安全技术要求。
1. 设备材质机械设备动力配电柜箱必须使用可靠的、耐腐蚀的、防火的材料,如不锈钢、防火板等。
设备材质的选择应考虑其在使用中的环境、温度、湿度等因素。
2. 电气性能机械设备动力配电柜箱的电气系统必须符合国家的安全标准和规范,如GB7251和GB/T9362等。
各类元器件和电缆的选用也必须符合规范要求。
3. 绝缘保护机械设备动力配电柜箱应当设计良好的绝缘保护结构,以保证设备内部的电气和非电气元器件不会直接接触。
在进行绝缘保护时,应考虑到现场操作人员安全和紧急情况的处理。
4. 接地保护机械设备动力配电柜箱应当设置可靠的接地保护系统,以保证电气设备的功率正常输出,同时减少接地干扰现象对设备的影响,并且确保现场操作人员的人身安全。
5. 防火保护机械设备动力配电柜箱的设计应该考虑到防火保护。
如在柜箱中使用易燃物品时,必须采取相应的措施进行防火保护。
同时,应考虑到紧急情况下的应急措施和设备恢复。
6. 机械保护在设备的设计中,必须考虑到机械保护问题。
对于设备中重要的元器件和设备,应当加强机械保护措施,避免在生产过程中出现设备损坏,从而影响生产效率。
7. 安全标识机械设备动力配电柜箱需要设置标识。
合格的标识应当注明设备的名称、型号以及生产日期、厂家名称等内容,并以规范的颜色和形状标识危险等级和设备状态,以便操作人员能够直观和准确地判断设备的危险程度和状态。
8. 可维护性机械设备动力配电柜箱的设计应该也注重其可维护性。
设备的各个部件的维护都应该方便,以提升设备的使用寿命和减少维修耗时。
此外,维修的效率也会对生产效率产生积极影响。
结论机械设备动力配电柜箱的安全技术要求虽然相对较高,但也是生产生命力和企业形象重要的保障,保证了生产现场的安全生产和设备的正常运转。
动力柜、动力线路安装要求
1、盘、柜的型号、规格和所使用的设备、器具、材料必须符合设计要求。
动力柜的高压瓷件表面严禁有裂纹、缺损和瓷轴损坏等缺陷,低压绝缘部件必须完整。
2、柜内设备的导电接触面与外部母线的连接必须接触紧密,柜面的漆层完整、无损伤。
3、盘、柜的接地应牢固、可靠、防腐无遗漏。
盘、柜内母线应按其类别及相序涂以相色漆或色标标示。
4、进柜电缆排列整齐,固定牢固。
电缆芯线端部应标明其回路编号。
5、盘、柜子安装的允许偏差、检验数量和方法应符合下表:
6、电机安装前必须符合下列规定:
(1)电机出厂试验的报告完整、齐完;
(2)转动电机转子时,无卡阻现象;
(3)电机的引出线接线端子焊接和压接头良好;
(4)电机外壳完整无损,铭牌字迹清楚;
(5)电机接线端子与导线接线端子的连接必须正确紧密,电机接线盒内裸露的不同相导线间及导线对地的最小距离必须符保产品技术文件的规定。
低压配电柜技术要求范文低压配电柜是供电系统中的重要组成部分,其负责接受和分配电能,并保障电力系统的安全稳定运行。
为了确保低压配电柜的正常运行,有一系列的技术要求需要满足。
以下是对低压配电柜技术要求的详细介绍。
1. 设备选型要求低压配电柜的设备选型要求应符合国家相关标准和规范。
选用的设备应具有合理的结构设计,保证柜体的可靠性和可操作性,并具备良好的隔离和防护性能。
在选型时,应根据具体使用环境和负载特点,选择合适的断路器、断路器负荷开关、接触器、继电器等电器元件,以保证设备在不同工作条件下的可靠性和安全性。
2. 绝缘性能要求低压配电柜的各种部件和分段应具有足够的绝缘性能,以防止电气故障和意外触电。
绝缘材料应符合国家与行业标准,并具备优异的耐压、耐温和耐湿性能。
各种导线、电缆、接线端子等电气连接部件应采用合适的绝缘套管和绝缘盖板进行深度保护,确保电气设备和人员的安全。
3. 过载和短路保护要求低压配电柜在过载和短路情况下应能迅速切断电源,以保护设备和电气线路不受损害。
为实现过载和短路保护,应在低压配电柜中设置合适的保护装置,如熔断器、断路器负荷开关等。
这些保护装置应具备灵敏可靠的动作特性,能够在短时间内切断电源,以防止过电流引起的设备损坏和火灾事故。
4. 火灾防护要求低压配电柜中的电气设备应采取有效的火灾防护措施,以减少火灾事故的发生,并保证消防救援的顺利进行。
配电柜的外壳和隔断板应具备耐火性能,能够抵御火焰和高温的侵蚀。
同时,配电柜内的电器元件应采用阻燃材料,以降低火灾的蔓延速度。
此外,还应设置合适的自动灭火装置和火灾报警装置,及时发现和扑灭火灾,保护人员和设备的安全。
5. 接地与绝缘要求低压配电柜应具备良好的接地和绝缘性能,以确保电气设备和人员的安全。
配电柜的接地系统应符合国家相关标准,接地电阻应小于规定值,接地引线应采用合适材质和截面积,且连接牢固可靠。
同时,配电柜的绝缘电阻应满足规定要求,电气设备的绝缘电阻应达到国家和行业标准,以防止绝缘故障和意外触电。
v1.0 可编辑可修改XL-21动力柜电柜使用说明书版编制:谢小军校核:周清平审定:批准:华自科技股份有限公司目录1产品概述 (1)2环境条件 (1)3型号含义 (1)4技术参数 (2)5结构功能 (2)6使用与维护 (3)8订货须知 (5)1产品概述XL-21型动力配电柜适用于发电厂、变电站、民用建筑及工矿企业等额定频率50Hz,额定电压380V,额定电流600A以下三相交流系统,作为电能的转换、分配,或现场负荷就地操作控制之用。
2环境条件2.1户内使用,海拔高度不超过1000米;2.2周围空气温度为-5℃~+40℃,24小时内平均温度不得高于+35℃,超过时,需要根据实际情况降容运行;2.3相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响,日平均值不大于95%,月平均值不大于90%;2.4水蒸汽日平均值不大于*10-3Mpa,月平均值不大于*10-3Mpa;2.5设备安装时与垂直面的倾斜度不超过5度;2.6地震烈度不超过8度;2.7无经常性的剧烈振动;2.8周围空气应不受腐蚀性或可燃气体、水蒸气等的污染;2.9当使用环境特殊或有其它要求时需与制造厂协商。
3型号含义XL-21设计序号动力用配电柜(箱)4技术参数5结构功能本配电柜柜体结构用钢板弯制焊接而成,其正面为单扇左开门,门上装有电压表、电流表等测量仪表和操作元件、信号元件。
一般情况下,刀开关操作手柄安装在箱前右侧上部,配电柜靠墙安装,进出线电缆由底部引入。
用户有特殊要求,亦可在箱顶盖板上开进线敲落孔或加装母线室。
本配电柜可单独成柜,或组合成柜。
5.1主要功能分类:进线、馈电、电动机控制。
5.2主要组成部分:柜体、柜门(可装仪表)、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。
5.3操作方式:正面操作。
5.4安装方式:户内式、固定垂直安装。
动力配电箱技术规范一、总则1.动力配电箱技术要求1.1设备制造应遵循的规范和标准:GB4728.1~13 电气图用图形符号GB7251 低压成套开关设备1.2设备的环境运行条件1.2.1安装地点:室内1.2.2海拔高度:不低于1000米1.2.3地震烈度:8度1.2.4污秽等级:Ⅲ级1.3气象条件:最高温度:40℃最低温度:-20℃温差:15K环境相对湿度:日相对湿度平均值不大于95%;月平均相对湿度不大于90% 1.4 低压开关柜的技术参数:1.4.1设备名称:低压动力配电箱1.4.2 设备型号:XL-211.4.3 额定工作电压:AC380V1.4.4额定绝缘电压:AC400V1.4.9 技术条件低压动力配电箱按系统电压低于1kV并应按IEC60439-1,IEC60227的要求进行设计。
主母线最大额定电流600安培。
1.4.10 一次元件配置原则(按招标图纸规定的型号及技术要求配置)1.4.11 二次元件配置原则(根据保护控制、计量要求及结构尺寸进行配置)1.4.12 设备的柜架为垂直地面安装的自撑式结构。
二、柜架和外壳结构件采用优质冷轧钢板,应有足够的强度和刚度,应能承受所安装元件及短路时所产生的动、热稳定。
同时不因成套设备的吊装、运输等情况而影响设备的性能。
1.开关柜类型:金属固定式开关柜GGD型2.额定电压:1KV3.工频耐压:2.5KV/min4.额定频率:50Hz5.主母线额定电流:600A6.额定热稳定电流:30KA7. 柜内带电部分相对相、相对地的空气间隙:≥ 20mm8. 防护等级:IP309.开关柜外型尺寸:700×350×1700(回路电流小于600A)三、断路器技术参数1.断路器类型:微断开关、塑壳断路器等国内外先进的元器件2.额定电压:1KV3.额定电流:600A以下4.额定频率:50Hz5.额定断路开断电流:5KA6.额定峰值耐受电流:5KA7.额定短路关合电流:5KA8.绝缘特性:工频耐压水平:相对地、2KV /min;9. 母线的要求:开关柜母线和分支母线a)开关柜的主母线和分支母线采用高电导率铜排连续焊接和螺栓连接,相邻柜之间采用金属隔板;母线的搭接及其紧固件的选用符合GBJ149-90的要求;主母线及分支母线截面满足载流量的要求;母排的相色、排列顺序符合要求。
XL动力柜技术条件
1范围
本标准规定了XL系列动力柜的命名与基本参数、要求、抽样、试验方法、标志、包装、运输、贮存等。
本标准适用于交流50Hz、额定电压380V及以下,其最大总输入电流不超过630A的系统中,作为动力配电用的XL系列动力柜(以下简称动力柜)。
2. 引用标准
下列文件中的条款,通过本标准中引用而成为本标准的条款,凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。
然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB/T 10233-2005 低压成套开关设备和电控设备基本试验方法
GB4208-2008 外壳防护等级
GB/T20641-2006 低压成套开关设备和控制设备空壳体的一般要求
GB156-2003 标准电压
GB2681-1981 电工成套装置中的导线颜色 GB2682-1981 指示灯和按钮颜色
GB191—2000 包装储运图示标志
—2008 电工名词术语低压电器
3 定义
本标准采用的定义符合和GB7251。
4. 命名与基本参数
命名
XL
动力柜基本参数
4.2.1基本电气参数
4.2.2主要结构数据
5 正常使用条件
动力柜的正常使用条件应符合中的规定。
动力柜安装倾斜度不超过5度。
6. 要求
一般要求
6.1.1 动力柜具有与地基用螺钉固定的安装孔,安装时应将金属材料的箱体与地连接。
6.1.2 动力柜可以成组并列使用,侧壁应有并列安装孔,并列后排列应整齐,箱体间应无显着的缝隙。
6.1.3 动力柜上的门的开启角度应大于90°,门的开启和关闭应灵活。
门锁上后,应无明显晃动。
6.1.4 动力柜内零件的边缘和开孔处应平整光滑,无明显毛刺和裂口。
电镀件的镀层应无起皮、脱落、发黑、发霉、锈斑。
6.1.5 动力柜正面和侧板外表面的漆膜应牢固,应无起皮、流痕、针孔、起泡、脱落、锈斑、伤痕和缺损。
6.1.6 母线表面应平整、无气孔、凹坑、锈斑和缺损,弯曲后应无裂纹或裂口。
母线连接应紧密,接触应良好。
6.1.7 母线的相序排列从动力柜正面观察,见表1
表1 母线的相序排列
6.1.8 母线和导线的颜色应符合GB2861规定。
6.1.9 安装在动力柜的指示灯和按钮的颜色应符合GB2682的规定。
6.1.10 所有接线点的连接必须牢固,两接线点间的连接不应有中间接头。
一般一个接线点,只连接一根导线,必要时允许连接二根导线。
6.1.11 在跨越门的连接线等移动的地方,必须采用多股铜线,并应留有足够的长度。
6.1.12 电气间隙≥10mm
爬电距离≥
6.1.13 辅助电路的导线采用铜芯绝缘导线,单股导线的截面积应不小于1.5 mm2,多股导线的截面积不小于1 mm2。
6.1.14 中性线端子应能连接具有下述载流量铜导线。
——相导线截面积大于16 mm2时,则为相导线载流量的一半但不应小于16 mm2。
——相导线截面积不大于16 mm2时,则为相导线载流量。
6.1.15 外接导线端子应能适用于连接随额定电流而定的最小至最大截面积的铜导线见表3。
通电操作
6.2.1 电器元件的选用、安装和接线应正确,无虚焊、松动和错接等情况。
6.2.2 施加额定电压后,所有电器元件的动作顺序、电气功能等应符合电气原理图的要求,机构应灵活,动作应可靠,电操作次数应不少于50次。
短路强度
动力柜应能承受额定预期短路电流而无明显的变形和损坏。
温升
动力柜内各部位的温升极限见表4
介电强度
6.5.1 动力柜主电路中所有带电部件与外壳之间,各相或极之间应能承受交流50Hz的试验电压值(见表5、)历时5S,应无击穿或闪络现象。
6.5.2 动力柜中不与主电路直接连接的辅助电路,应能承受交流50Hz的试验电压值(见表6)、历时5S,应无击穿或闪络现象。
6.5.3 用绝缘材料制造或覆盖的手柄应能承受交流50Hz的试验电压,其值为表5规定值的倍、历时5S,应无击穿或闪络现象。
6.5.4 对于已经经过介电强度试验的动力柜,如需再做本项项试验时,其试验电压可降低到规定值的85%。
保护电流连续性
动力柜应设置保护电路进行间接触电防护,保护电路可由单独的保护导线或裸露导电部件组成。
保护导线的最小截面积见表7。
裸露的导电部件之间或裸露导电部件与保护导线之间的电阻值应小于Ω。
保护导线应采用黄绿双色线。
保护导线的主接地端子旁应有保护接地的图形符号。
表3 外接导线端子连接的最小至最大截面积的铜导线
表4 各部位的温升极限
表5 主电路应能承受的试验电压 V
表6不与主电路直接连接的辅助电路应能承受的试验电压 V
表7 保护导线的最小截面积 mm2
外壳防护等级
动力柜的外壳防护等级为IP30。
7. 抽样
型式试验的抽样
7.1.1 型时试验用的试品应在试制完成后的样机中选取或在正式生产的产品中随机抽样。
7.1.2 试品须经出厂试验合格。
7.1.3 全部型式试验项目可在一台试品上进行,也可在相同设计的多台试品上进行。
7.1.4 试品应选用典型方案。
7.1.5 试验可按项目的任意次序进行,当所有的试品和全部试验项目都合格,方认为动力柜的型式试验合格。
若有一台一项不合格,则应加倍抽取试品对该项目进行复试,复试合格则仍认为型式试验合格,如仍有一台不合格,则认为型式试验不合格。
出厂试验的抽样
出厂试验采用百分之百抽样,即在动力柜装配调试完成后逐台进行出厂试验。
8 试验方法
动力柜的试验分型式试验和出厂试验。
型试试验
型试试验在下列情况之一时进行,型式试验的项目为第5章规定的全部。
——样机试制完成后;
——当结构、材料、工艺或主要电器元件的改变有可能影响产品性能时。
8.1.1 一般检查
——箱门的开启角度,外表面的漆膜,零件边缘和开孔处的毛刺,电镀件的镀层,母线相序,导线、按钮和指示灯的颜色、接线、连线情况以及动力柜成组使用时箱体并列后的缝隙均用目力检视。
——导线截面积采用测取线径后常用公式进行换算后获得,导线线径用分度值为的千分尺进行测量。
——电气间隙、爬电距离和接地螺钉用分度值为的游标卡尺或专用量具进行测量。
8.1.2 通电操作试验
按电气原理图用目力检查电器元件的型号、规格和安装连接情况。
采用的电器元件,应符合其本身的有关标准,强制认证的元件应具有认证标志。
对动力柜施加额定电压值,操作主开关,应能接通或分断电路。
操作其他电器,其动作应符合相应要求。
8.1.3 短路强度试验
按第8.2.3的规定进行。
当动力柜进线段额定预期短路电流不大于10kA或限流保护电器额定分断能力不大于15kA时,可免除进行本项试验。
8.1.4 温升试验
按中8.2.1的规定进行。
8.1.5 介电强度试验
按中8.2.2的规定进行。
8.1.6 保护电器连续性试验
用目力检查保护电器各连接状况是否良好;保护导线的颜色是否正确;按8.1.1的规定测量保护导线的截面积;用接地电阻测试仪测量裸露导电部件之间以及裸露导电部件与
保护导线之间的电阻值(测量电流不小于10A)。
8.1.7 外壳防护等级试验
按GB4208的规定进行。
8.2出厂试验
——出厂试验是动力柜出厂前必须在每台上进行的试验,出厂试验合格后,动力柜方可出厂。
如有不合格项目,则应对该项返修直至合格。
——出厂试验的项目为,,和,试验可按项目的任意次序进行。
8.2.1一般检查
按8.1.1的规定进行。
8.2.2通电操作试验
按8.1.2的规定进行,但操作次数可为5次。
8.2.3介电强度试验
按8.1.5的规定进行,但试验时间可缩至1S。
8.2.4保护电路连续性试验
按8.1.6的规定进行,但可免除对电阻值的测量,仅用目力和手动检查裸露导电部件之间以及裸露导电部件与保护导线之间的接触情况。
9标志、包装、运输、贮存
9.1标志
在每台动力柜的醒目处应设置名牌,名牌上应用以下内容:
——型号和名称;
——额定电压和额定电流;
——绝缘电压;
——制造单位名称及地址;
——制造年月;
——标准编号
9.1.2在动力柜内部应给出各个电路及保护电器的识别标志。
9.2包装
动力柜的内包装采用塑料袋,并按用户要求进行外包装。
随箱的附件应有装箱单、合格证、使用说明书、电气原理图和接线图等技术文件。
9.3运输、贮存
9.3.1在运输过程中,应尽量避免剧烈的碰撞、震动和雨雪的侵袭。
9.3.2动力柜应贮存在空气清洁、周围空气湿度不高于+40℃不低于-5℃,相对湿度不大于
85%的仓库中。
