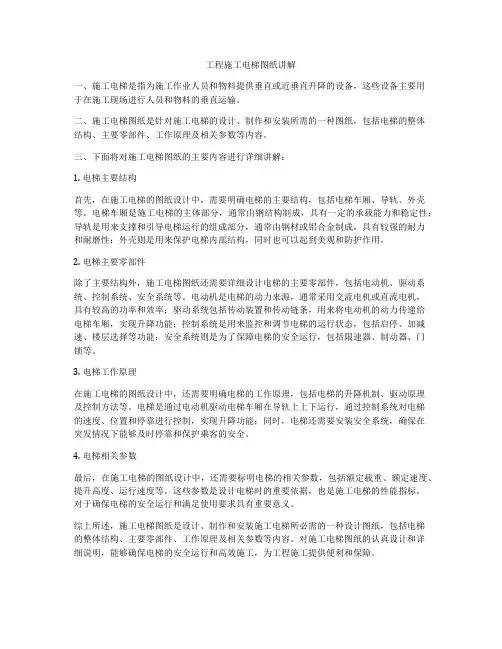

工程施工电梯图纸讲解一、施工电梯是指为施工作业人员和物料提供垂直或近垂直升降的设备，这些设备主要用于在施工现场进行人员和物料的垂直运输。
二、施工电梯图纸是针对施工电梯的设计、制作和安装所需的一种图纸，包括电梯的整体结构、主要零部件、工作原理及相关参数等内容。
三、下面将对施工电梯图纸的主要内容进行详细讲解：1. 电梯主要结构首先，在施工电梯的图纸设计中，需要明确电梯的主要结构，包括电梯车厢、导轨、外壳等。
电梯车厢是施工电梯的主体部分，通常由钢结构制成，具有一定的承载能力和稳定性；导轨是用来支撑和引导电梯运行的组成部分，通常由钢材或铝合金制成，具有较强的耐力和耐磨性；外壳则是用来保护电梯内部结构，同时也可以起到美观和防护作用。
2. 电梯主要零部件除了主要结构外，施工电梯图纸还需要详细设计电梯的主要零部件，包括电动机、驱动系统、控制系统、安全系统等。
电动机是电梯的动力来源，通常采用交流电机或直流电机，具有较高的功率和效率；驱动系统包括传动装置和传动链条，用来将电动机的动力传递给电梯车厢，实现升降功能；控制系统是用来监控和调节电梯的运行状态，包括启停、加减速、楼层选择等功能；安全系统则是为了保障电梯的安全运行，包括限速器、制动器、门锁等。
3. 电梯工作原理在施工电梯的图纸设计中，还需要明确电梯的工作原理，包括电梯的升降机制、驱动原理及控制方法等。
电梯是通过电动机驱动电梯车厢在导轨上上下运行，通过控制系统对电梯的速度、位置和停靠进行控制，实现升降功能；同时，电梯还需要安装安全系统，确保在突发情况下能够及时停靠和保护乘客的安全。
4. 电梯相关参数最后，在施工电梯的图纸设计中，还需要标明电梯的相关参数，包括额定载重、额定速度、提升高度、运行速度等。
这些参数是设计电梯时的重要依据，也是施工电梯的性能指标，对于确保电梯的安全运行和满足使用要求具有重要意义。
综上所述，施工电梯图纸是设计、制作和安装施工电梯所必需的一种设计图纸，包括电梯的整体结构、主要零部件、工作原理及相关参数等内容。
如何识图(一)1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2.再看施工组织，大概了解工程的具体施工情况。
3.看施工结构图和建筑图，两图结合看，整体了解工程概况。
4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7.建筑做法是否合理，防水材料，涂料，瓷砖等（二）建筑图纸符号大全在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号，下面谈谈一些经验，1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16 mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
”其中，“］6＠2 00”为不规范标注，应为“φ6＠200”。

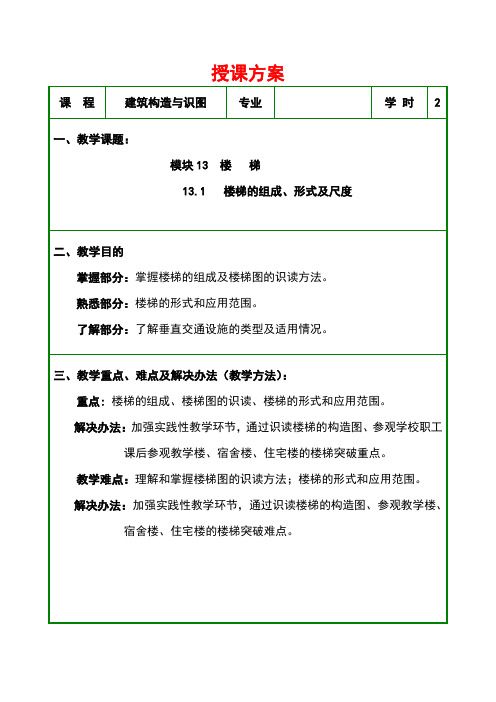

授课方案楼房建筑需要设置楼梯解决垂直交通问题，楼梯是一幢建筑的交通中心，也是掌握建筑构造的重点和难点。
建筑中的垂直交通设施除了楼梯之外，还有电梯、自动扶梯、台阶、坡道及爬梯等，电梯用于七层以上的多层建筑和高层建筑以及标准较高的七层以下的低多层建筑；自动扶梯用于人流量大的公共建筑中；台阶一般用来联系室内或室外局部有高差的地面；坡道属于建筑中的无障碍垂直交通设施，也用于要求有车辆通行的建筑中；爬梯则只用作检修梯。

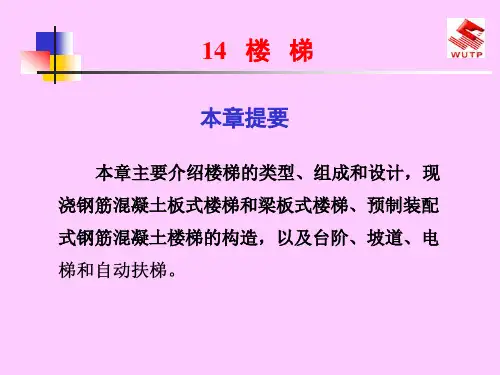

项目十三 楼 梯13.1楼梯的组成、形式及尺度13.1.1 楼梯的类型在建筑物中，为解决垂直交通和高差，常采用以下措施：坡道 、台阶 、楼梯 、电梯 、自动扶梯 、爬梯。
常见的楼梯类型有：（1）按使用性质分，有主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。
（2）按主要承重结构所用材料分，有钢筋混凝土楼梯、木楼梯、钢楼梯等。
（3）按楼梯平面形式分，有直上式（直跑楼梯）、曲尺式（折引入新课角楼梯）、双折式（双跑楼梯）、多折式（多跑楼梯）、剪刀式、弧形和螺旋式等。
（4）按位置分，有室内楼梯和室外楼梯等。
13.1.2 楼梯的组成楼梯一般由楼梯段、平台和栏杆扶手三部分组成。
（1）楼梯段设有踏步和梯段板（或斜梁）供层间上下行走的通道构件称为梯段。
踏步又由踏面和踢面组成；梯段的坡度由踏步的高宽比确定。
（2）平台平台有楼层平台和中间平台之分，与楼层标高一致的平台称为楼层平台，介于上下两楼层之间的平台称为中间平台。
（3）栏杆（或栏板）扶手栏杆扶手是设在楼梯段及平台临空边缘的安全保护构件，以保证人们在楼梯处通行的安全。
在建筑物中，布置楼梯的房间称为楼梯间。
楼梯间有开敞式、封闭式和防烟楼梯间之分。
13.1.3 楼梯的设计1、楼梯的设计要求（1）楼梯的设计应严格遵守《民用建筑设计通则》、《建筑设计防火规范》、《高层建筑设计防火规范》等的规定。
（2）楼梯在建筑中的位置应方便到达，并有明显的标志。
（3）楼梯一般均应设置直接对外出口，并与建筑入口关系密切、连接方便。
工程施工图纸识图步骤一、认识工程施工图纸工程施工图纸是工程设计师将设计方案转化为实际施工过程中需要遵循的标准化图纸，它包含了工程项目的建筑结构、机电设备、给排水管线等方面的具体信息。
工程施工图纸通常由平面图、立面图、剖面图、构造图、细部图等组成，每一张图纸都承载着设计师的设计意图和工程要求。
因此，要正确识读工程施工图纸，首先需要了解图纸的基本构成和含义。
二、审查图纸标题和编号在开始识图时，首先要审查图纸的标题和编号。
图纸标题通常包含工程项目名称、楼层名称、图纸类型等信息，编号则用于唯一标识每一张图纸。
通过标题和编号，可以快速了解图纸所属的工程项目、楼层位置及图纸类型，有助于准确定位图纸内容。
三、查看图纸比例尺图纸的比例尺是指图纸上的尺度与实际尺度之间的比例关系，通常用1:50、1:100、1:200等表示。
正确理解图纸的比例尺是识图的关键，只有根据比例关系将图上的尺寸转化为实际尺度，才能准确理解图纸上的信息。
四、分析平面图平面图是工程施工图纸中最基本的图之一，它展示了工程项目在平面上的布局和分布情况。
在查看平面图时，可以关注以下几点内容：1. 房间功能和布局：查看平面图中的房间标识和空间布局，了解各个房间的功能和位置关系。
2. 墙体结构和尺寸：仔细观察平面图中的墙体类型和尺寸信息，包括墙体的材料、厚度、高度等。
3. 楼梯和电梯位置：查找平面图中的楼梯和电梯位置，了解人员和物品的垂直通行方式。
4. 出入口和窗户：识别平面图中的出入口和窗户位置，以确保空间的通风和照明。
五、分析立面图和剖面图立面图和剖面图是工程施工图纸中展示建筑结构立体形态和细节的重要图纸。
在分析立面图和剖面图时，可以注意以下几点内容：1. 墙体和柱子结构：查看立面图和剖面图中的墙体和柱子结构信息，包括材料、尺寸、连接方式等。
2. 梁和板结构：了解梁和板的布置方式、尺寸和连接方式，确保承重结构的稳定性。
3. 窗户和门的细节：识别立面图中的窗户和门的类型和尺寸，了解其形态和安装方式。
