电梯布置及识图

预留1200
12插座(业主自理)
机房宽≥3500
K向
900 430
2200
井道平面图
440 1400 960 260
机房楼板面
1010 2200 每隔2.0m—2.5m一档圈梁（高度300） 提升高度 m
450 450 1010 1090 井道深2350
2-300 × 300
A-A纵剖图
L2 L1 机房高3.0m
维修吊钩 承重2T
机房平面图
120
广东升达电梯有限公司
Guangdong Shengda Elevator Co.,Ltd

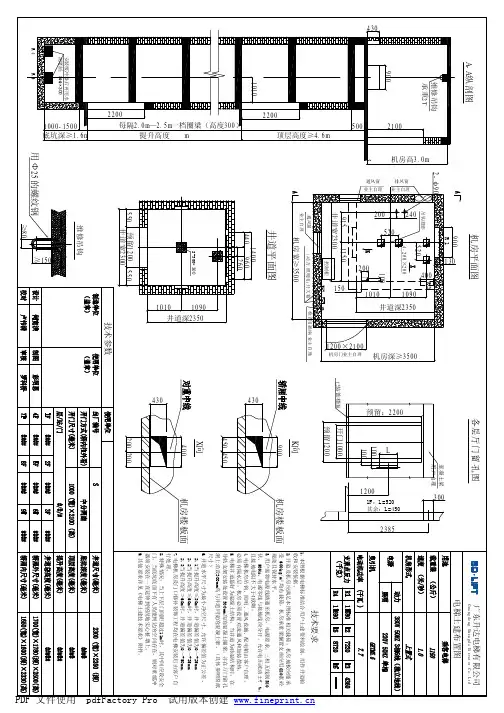

电梯安装布置图
240
1090 井道深2350
500
顶层高度≥4.6m
915 1150 井道宽2300
控制柜
机房深≥3500
2100
曳引机
120
30
400 2700设置对重隔障 2200
550
净开1000 预留1200 550 井道宽2300
已装饰楼面
开门1000 预留1200
技术参数
底坑爬梯
安装缓冲器后再用水 泥堵制：300 × 300
300
首档支架用地脚安装
1000-1500 底坑深≥1.6m
1200
1010
100 100
L
轿宽+100
X向
400 430
机房楼板面
1.本图根据电梯标准结合用户土建资料绘制，用作井道验 收和安装依据。 2.井道及机房应满足本图标准相关载荷。机房地板应能承 受 600kg/m ²均布载荷，机房承重梁搁置支座应用C20素砼 现浇且保持水平。 3.用户需将电源线路通至机房，电源要求：三相五线制380 伏、50Hz、电源零线与接地线应分开，允许电压波动±7 %， 且接地电阻不大于4欧姆。 4.电梯机房吊钩、照明、通风设施、配电箱由客户自理。 必须有隔水层，机房必须设置对流通风和加装散热。 5.电梯井道最好为混凝土结构，当井道为砖混结构时，在 导轨支架安装处设置300mm高的混凝土圈梁，并在厅门留孔 洞上沿设300mm高与井道同宽的混凝土梁。（具体参照图纸 尺寸） 6.井道水平尺寸为最小净空尺寸，允许偏差值为正公差。 2.1当提升高度≤30m时，井道偏差值为0～+25mm 2.2当提升高度≤60m时，井道偏差值为0～+35mm 2.3当提升高度＞60m时，井道偏差值为0～+50mm。 7.电梯机房及门口修补装饰工程均在电梯安装后由客户自 行处理。 8.特殊情况：当上下层门间距超过11m时，其中间应设安全 门。当底坑底面下有人员能到达的空间存在，则对重缓冲 器须安装在一直延伸到坚固地实心桩墩上。 9.其他要求详见《电梯土建技术要求》附件。

5.7.1 曳引驱动电梯的顶部间距 曳引驱动电梯的顶部间距应满足下列要求， 5.7.1.1 当对重完全压在它的缓冲器上时，应同时满足 下面四个条件： a)轿厢导轨长度应能提供不小于0.1+0.035υ2(m)的进一 步的制导行程； 注：0.035υ2表示对应于115％额定速度υ时的重力制停 距离的一半。即
井道平面尺寸如下图
5.机房要求
电梯机房里面的设备有： 曳引机、控制柜、限速器等； 机房开门的尺寸不能小于600*1800 mm； 机房净高度不能小于 2000 mm ； 机房地面的高度差在大于0.5m时，应设置 楼梯或台阶，并设置护栏 机房应有良好的通风和照明，且只允许放置 电梯运行所必须的设备及灭火器和空调等， 不允许放置与电梯无关的东西。
轿厢的形状是可以变换的，但通常是不同载重有 着各自的标准轿厢.
3.电梯井道的顶层高度与地坑深度
电梯的顶层高度与地坑深度在《GB7588-2003电梯制 造与安装安全规范》中有明确的要求，因为这2个值影 响电梯在事故时的安全问题，即要保证设备本身和人员 的安全，所以被强制要求，必须满足。
标准中关于顶层高度的说明： 5.7 顶层空间和底坑
a)底坑中应有足够的空间，该空间的大小以能容纳一 个不小于0.50m×0.60m×l.0m的长方体为准，任 一平面朝下放置即可。
b)底坑底和轿厢最低部件之间的自由垂直距离不小于 0.50m，下述之间的水平距离在0.15m之内时，这 个距离可最小减少到0.10m。 1)垂直滑动门的部件、护脚板和相邻的井道壁； 2)轿厢最低部件和导轨。
电梯 立面 示意
４.井道平面尺寸
关于井道尺寸的大小，各家电梯厂的差别不 大，其中需要考虑的有以下因素： 轿厢大小及形状、对重形状、开门尺寸、导 轨及导轨支架、安全距离50mm 轿厢的大小与载重有关，根据表1，表2来定。 井道宽度与中分门机开门尺寸的关系： 井道宽度 ≧ 开门宽度*2 + 200mm 导轨支架 ≧ 75mm

%%c1600(支撑填板规格为-10*60*95@800)柱间支撑ZC0 7,ZZC0 7详图~~~柱间支撑1修改图柱间支撑2修改图柱间支撑立面图(80)(200)C1.本图为柱间支撑修改图.修改位置见原16号图.说明: 签章工 种 会 签建 筑结 构给排水强弱电暖 通1101101101101101101101701890110269048805930设 计校 对项目负责人16525930252861501101101101101101101890269017011048801:50图 号档案编号修01结施工程编号02-J023日 期2002.03.10比 例图纸名称项目名称建设单位参CC1ZC6199555001200A(梁定位均为所注梁标高,支撑除外)A'3045160环梁环梁26441594参CC1CC9aC1-4C1-6ZC7136B'160-0.4001002010170C3-43222C1环梁2338ZC4CC9C3-6C2-4C2-6ZC5GDL4C3环梁ZC2ZC32798参CC1CC8GDL4510024905.100100171021010.2001002300210110审 定复 核专业负责人合作设计27382528ZC1ZC0CC7参CC1C4-4C4-6GDL4GDL4环梁2225196316.35010021020852365ZZC7CC13217015536150附图1:注: 柱间支撑材质均为Q235.90016595500参CC2A'(梁定位均为所注梁标高,支撑除外)ZZC7ZZC623651594;-0.4001001002001910170C22862ZZC5ZZC42130C3-5C2-5CC12aGDL3GDL2ZZC3ZZC22605CC12参CC2GDL3GDL2239051005.100100100110100100161110.20010010010022011001109320810ZZC0~7连接板2用于支撑下端,厚度为10mm用于支撑上端,厚度为10mmZZC0~7连接板13281282002343111099266CC12CC11CC12a名 称CC9a2542ZZC0ZZC12247C4-5CC11参CC2GDL2GDL2GDL32125100100100100176316.350100100110CC8CC7CC92262196718902605258213791850(mm)柱 间 支 撑 ZCx 表24842L75*6ZZC3ZZC2ZZC0ZZC1ZZC6ZZC5ZZC4ZC7ZC61835规 格2L75*6ZC2名 称ZC4ZC0ZC1ZC3ZC52368A/26382368257821783062板规格见附图1柱间支撑连接260521702247254216592130286219952644(计32块)板规格均为柱间支撑连接-6*250*200备注2528(mm)C/27982528273832222338

d)轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于 0.50m×0.60m×0.80m的长方体为准，任一平面朝下放置即可。 对于用曳引绳直接系住的电梯，只要每根曳引绳中心线距长方 体的一个垂直面(至少一个)的距离均不大于0.15 m，则悬挂曳 引绳和它的附件可以包括在这个空间内。
8
精选ppt
13
精选ppt
电梯 立面 示意
14
精选ppt
４.井道平面尺寸
关于井道尺寸的大小，各家电梯厂的差别不 大，其中需要考虑的有以下因素： 轿厢大小及形状、对重形状、开门尺寸、导 轨及导轨支架、安全距离50mm 轿厢的大小与载重有关，根据表1，表2来定。 井道宽度与中分门机开门尺寸的关系： 井道宽度 ≧ 开门宽度*2 + 200mm 导轨支架 ≧ 75mm
受力计算：
R1 = 40*(P+Q) R2 = 40*(P+0.5Q) R6 = 10*(P+Q) – 渐进式安全钳 R6 = 25*(P+Q) – 瞬时式安全钳
P - 轿厢自重 + 部分随行电缆和补偿 链
Q - 电梯额定载重 R3、R4与R5 根据曳引系统的总质量*动安 全系数得到。
21
精选ppt
标准中关于顶层高度的说明： 5.7 顶层空间和底坑
5.7.1 曳引驱动电梯的顶部间距 曳引驱动电梯的顶部间距应满足下列要求， 5.7.1.1 当对重完全压在它的缓冲器上时，应同时满足 下面四个条件： a)轿厢导轨长度应能提供不小于0.1+0.035υ2(m)的进一 步的制导行程； 注：0.035υ2表示对应于115％额定速度υ时的重力制 停距离的一半。即
7
精选ppt
，圆整为0.035υ2。
b)符合8.13.2尺寸要求的轿顶最高面积的水平面[不包括5.7.1.1c] 所述的部件面积]，与位于轿厢投影部分井道顶最低部件的水平 面(包括梁和固定在井道顶下的零部件)之间的自由垂直距离不 应小于1.0+0.035υ2(m)；

2400按原有电梯尺寸钢柱基础平面布置图GZ1原钢柱GZ15020050300201501002025050200503006060化学锚栓4M24606044010010010590105440-300X20300二次灌浆C35微膨胀混凝土原剪力墙25080原剪力墙原剪力墙方管200X6柱脚节点详图一111-12400按原有电梯尺寸二~十六层结构布置图23001600165016501650钢骨架立面图%%P0.000(1F)3.900(2F)-0.1003.8007.10010.400一层二层三层四层五层六层七层八层九层十层十一层3900330033003300330033003300330042007.200(3F)10.500(4F)13.800(5F)17.100(6F)20.400(7F)23.700(8F)27.700(9F)31.200(主屋面)十二层十三层十四层十五层十六层十七层165016501650165016501650165013.70017.00020.30023.60028.1002400按原有电梯尺寸十七层结构布置图设吊钩20020028200866钢柱对接节点1:1010050100810086吊点详图1:1016120168150753007525505020050502545010化学锚栓6M24L100X14255050200505025化学锚栓6M24120150120L100X14-10制孔%%c3084505050详图一2013020020130-81005050方管200X100X6200方管200X650502013010020130方管200X200X620130-8方管200X100X6钢柱与砼梁连接节点详图一钢柱与砼梁连接节点备注：设吊点的梁端节点上下用板加强设计说明：1、电梯采用框架结构，钢立柱为方管200X6和方管200X100X6，

当楼梯坡度大于45°时， 由于坡度较陡，人们已 经不容易自如地上下， 需要借助扶手的助力扶 持，此时称为爬梯。
当楼梯坡度小于23°时，由于坡度较缓，把其处理成斜面就可 以解决通行的问题，此时称为坡道。
梯段的净宽是指扶手中心线至楼梯间墙体 内表面或梯段两侧扶手中心线的水平距离。
550—600
1100—1200
7层及7层以上或顶层入口 层楼面距室外设计地面的 高度超过16m以上的住宅
4层及4层以上的门诊楼或病房楼
有些建筑虽然层数不多，但由于建筑级别较高或使用 的特殊需要，往往也设置电梯。
按照电梯的用途分类
观光电梯 住宅电梯 病床电梯
客货电梯 载货电梯 杂物电梯
按照电梯的拖动方式分类
交流拖动电梯 直流拖动电梯 液压电梯

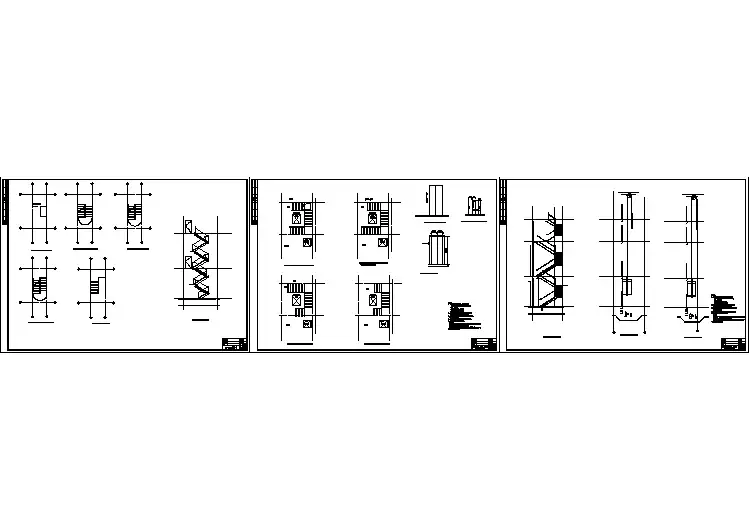

识读楼梯详图
楼梯是楼层间垂直交通用的构件，是建筑竖向的交通空间。
从楼梯平面图中我们可以看出，本建筑楼梯每一层有两段， 我们在建筑中称之为跑。
在每一层楼梯中， 楼梯主要由 梯段、平台、栏杆扶手 三个部分组成。
梯段是楼梯主要使用和承重部分。
平台是两个梯段之间的水平板，有楼梯平台和中间平台两种。
栏杆做法
在楼梯段的临空面一侧设置栏杆或栏板，并在其上部设置扶手。 当楼梯的宽度较大时，还应在梯段的另一侧及中间增设扶手。
由于栏杆具有通透、轻盈、占地面积小的优点，因此采用得较多。
栏杆的垂直构件必须 要与楼梯段有牢固、 可靠的连接，所采用 的构造方式也比较多， 应当根据工程实际情 况和施工能力合理选 择连接方式。
我国规定，楼梯段之间的净高不应小于2.2 m，平台过道处 净高不应小于2.0 m。起止踏步前缘与顶部凸出物内边缘线 的水平距离不应小于0.3 m。

日 期图 号阶 段图 别建设单位设计号工程名称施工图建筑栋号JS-B1-07B1-LT1详图(一)自 控工 艺通 讯结 构建 筑电 气给 排 水暖 通JS-B1-09底坑洗手间员工通道DT2DT1LT2棋牌室（餐厅）电梯厅DT2DT1LT2客房DT2DT1LT2DT2DT1LT2（括号内为B5的功能房间）电梯厅电梯厅底坑55055052562525005005002400B1-LT2、DT1、DT2 楼电梯详图（一）B1-LT2、DT1、DT2 楼电梯详图（二）JS-B1-08电梯说明：1.B1-DT2电梯为普通客梯：载重量：1050KgB1-DT1电梯为普通客货梯：载重量：800Kg速度：1.0m/s土建门洞：正常层1100X25002.电梯的安装施工须与厂家联系，与土建样本核对无误后方可施工，发现问题及时与设计联系，以便协商解决。3.有关电梯的其它未尽事宜详见电梯厂家《土建总体布置图》及《电梯土建技术要求》。4.电梯机坑内侧刷防水涂料（JS聚合物水泥基防水涂料）。5.电梯与生活空间相邻的隔墙做隔声处理做法如下：1.电梯井道施工洞及缝隙ห้องสมุดไป่ตู้水泥砂浆进行填堵，须将孔洞或缝隙填满，不可只覆表面。2.50厚Horeq-D2吸音板，凹凸面朝向井道内。3.%%c8X80卡固钉固定，钉子入墙深度大于35mm。每块吸音板使用四个钉子，钉子距离板边缘尺寸≥50mm。1050Kg800Kg800Kg800Kg800Kg运行层数：地下二层~地上二层。运行层数：地下二层~地上二层。

1200
100 100
1.本图根据电梯标准结合用户安装资料绘制安装依据。 2.井道内保护要求：对重的运动区域在底坑地面上0.3(m) 处延申2.5 m设置隔障保护，宽度等于对重宽度+200。 3.电梯井道内表面与地坎、轿厢门框或滑动门的最近门口 边缘的水平距离小于 150mm 。大于 150mm 时采用防护网保 护，确保其间隙小于150 mm 。 4.顶部空间要求： 当对重完全压在缓冲器上时，应同时满足以下条件： a.导轨应提供不少于0.1+0.035V²(m)的进一步制导行程； b.轿顶可站人的最高面积的水平面与相应井道顶最低部 件的水平面之间的自由距离不少于1.0+0.035V²(m)； c.井道顶最低部件与轿顶的最高部件之间的间距不少于 0.3+0.035V²(m)； d.与导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的 最高部分之间的间距不少于0.1+0.035V²(m)； e.轿顶上方应存在容纳一个不少于0.5m×0.6m×0.8m任 一平面朝下的长方体的空间。 5.底坑空间要求： 当轿厢完全压在缓冲器上时，应同时满足以下条件： a .底坑应存在容纳一个不少于0.5m×0.6m×0.8m任一平面朝 下的长方体的空间。 b.底坑底到轿厢最低部件的垂直距离不小于0.5 m。护脚板 和相临井道壁；轿厢最低部件和导轨的水平距离小于0.15 m 是，垂直距离可减少到0.1 m 。 c. 底坑固定的最高部件与轿厢最低部件之间的自由垂直距离 大于0.3 m ，上述 b除外。 6.其他要求详见《电梯制造与安装安全规范》。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2200
1F ：L=520 其余：L=450
技术要求

THANKS FOR WATCHING
感谢您的观看
对未来研究的展望
未来研究可以进一步探索更加先进的算法和模 型，以提高识别的准确率和效率，并降低计算
复杂度和成本。
此外，还需要加强实际工程应用的研究，将研究成果 转化为实际生产力，推动电梯行业的可持续发展。
随着技术的不断进步和应用需求的不断提高， 电梯布置及识图技术将面临更多的挑战和机遇 。
同时，还需要加强与其他领域的交叉研究，如人 工智能、机器学习等，以推动电梯布置及识图技 术的创新发展。
导向系统由导轨、导轨支架和导靴等组成 ，用于限制轿厢和对重的运动自由度，使 轿厢和对重沿着导轨上下运动。
轿厢系统
安全保护系统
轿厢系统包括轿厢架和轿厢体，是乘客或 货物的承载部分。
安全保护系统包括各种安全装置，如限速 器、安全钳、缓冲器等，用于保障乘客安 全。
电梯的工作原理
电梯运行原理
安全保护原理
电梯运行时，曳引机产生动力，通过 曳引钢丝绳和曳引轮的摩擦力使轿厢 和对重上下运动。
电梯的安全保护系统在遇到异常情况 时会自动采取措施，如限速器-安全钳 联动、缓冲器等，以保障乘客安全。
控制原理
电梯通过控制系统实现各种运行控制 功能，如召唤、选层、启动、减速、 平层、开关门等。
03 电梯布置的原则和要点
电梯布置的原则
安全可靠
经济合理
方便使用
确保电梯设备的安全性 和可靠性，符合国家和
电梯识图则是指通过阅读和理解电梯相关的图纸和资料，了解电梯系统的构造、性 能和安装要求等，以便进行合理的设计、施工和维护。
目的和意义
电梯布置及识图的目的在于确保电梯 系统的安全、高效和舒适运行，提高 建筑物的使用价值和居住品质。

240 160
技术参数
1000-1500 底坑深≥1.6m 维修吊钩
安装缓冲器后再用水 泥堵制：300 × 300
R5
R4
用Φ25的螺纹钢
≥80
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2200 ≥150
检查用插座(业主自理)
技术要求
A-A纵剖图 机房平面图
已装饰楼面
100 开门800 预留1000
2700设置对重隔障
75
400 2200
技术参数
1000-1500 底坑深≥1.6m
底坑爬梯

安装缓冲器后再用水 泥堵制：300 × 300
300
首档支架用地脚安装
1200
轿厢宽1450
630
750
L
2385
轿宽+100
1F：L=520 其余 ：L=450
导轨距1550
500 预留1000 500 井道宽2000
1.本图根据电梯标准结合用户土建资料绘制，用作井道验 收和安装依据。 2.井道及机房应满足本图标准相关载荷。机房地板应能承 受 600kg/m ²均布载荷，机房承重梁搁置支座应用C20素砼 现浇且保持水平。 3.用户需将电源线路通至机房，电源要求：三相五线制380 伏、50Hz、电源零线与接地线应分开，允许电压波动±7 %， 且接地电阻不大于4欧姆。 4.电梯机房吊钩、照明、通风设施、配电箱由客户自理。 必须有隔水层，机房必须设置对流通风和加装散热。 5.电梯井道最好为混凝土结构，当井道为砖混结构时，在 导轨支架安装处设置300mm高的混凝土圈梁，并在厅门留孔 洞上沿设300mm高与井道同宽的混凝土梁。（具体参照图纸 尺寸） 6.井道水平尺寸为最小净空尺寸，允许偏差值为正公差。 2.1当提升高度≤30m时，井道偏差值为0～+25mm 2.2当提升高度≤60m时，井道偏差值为0～+35mm 2.3当提升高度＞60m时，井道偏差值为0～+50mm。 7.电梯机房及门口修补装饰工程均在电梯安装后由客户自 行处理。 8.特殊情况：当上下层门间距超过11m时，其中间应设安全 门。当底坑底面下有人员能到达的空间存在，则对重缓冲 器须安装在一直延伸到坚固地实心桩墩上。 9.其他要求详见《电梯土建技术要求》附件。
