MPLSLDP基础培训胶片

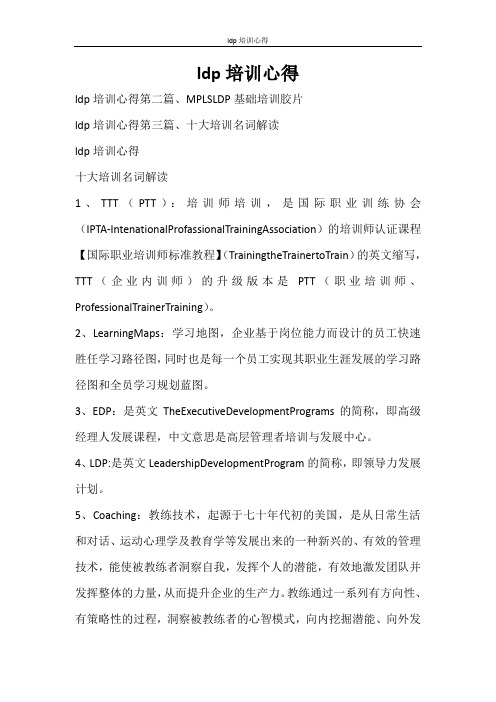

ldp培训心得ldp培训心得第二篇、MPLSLDP基础培训胶片ldp培训心得第三篇、十大培训名词解读ldp培训心得十大培训名词解读1、TTT（PTT）：培训师培训，是国际职业训练协会（IPTA-IntenationalProfassionalTrainingAssociation）的培训师认证课程【国际职业培训师标准教程】（TrainingtheTrainertoTrain）的英文缩写，TTT（企业内训师）的升级版本是PTT（职业培训师、ProfessionalTrainerTraining）。

2、LearningMaps：学习地图，企业基于岗位能力而设计的员工快速胜任学习路径图，同时也是每一个员工实现其职业生涯发展的学习路径图和全员学习规划蓝图。

3、EDP：是英文TheExecutiveDevelopmentPrograms的简称，即高级经理人发展课程，中文意思是高层管理者培训与发展中心。

4、LDP:是英文LeadershipDevelopmentProgram的简称，即领导力发展计划。

5、Coaching：教练技术，起源于七十年代初的美国，是从日常生活和对话、运动心理学及教育学等发展出来的一种新兴的、有效的管理技术，能使被教练者洞察自我，发挥个人的潜能，有效地激发团队并发挥整体的力量，从而提升企业的生产力。

教练通过一系列有方向性、有策略性的过程，洞察被教练者的心智模式，向内挖掘潜能、向外发现可能性，令被教练者有效达到目标。

6、MBO：目标管理（ManagementbyObjective），以目标为导向，以人为中心，以成果为标准，而使组织和个人取得最佳业绩的现代管理方法。

7、MOT：关键时刻(MomentofTruth)，是对客户导向的具体衡量，因为对客户而言，他只会记住那些关键时刻——MOT。

世纪八十年代，北欧航空卡尔森总裁提出：平均每位顾客接受其公司服务的过程中，会与五位服务人员接触；平均每次接触的短短15秒内，就决定整个公司在乘客心中的印象。

第一部分，MPLS定位的思考MPLS是多协议标签交换的缩写,那么，MPLS在网络世界中是怎样的一种存在呢,即就是该如何定位MPLS多协议标签交换。

首先，她仿佛是一堆协议，一个特殊的报文，从A到B，仿佛tcpip协议在网络层和传输层中的存在。

她首先定义了一个标签，然后从一个标签迤逦拓展开来，在MPLS中，通过对标签进行分发(LDP协议)，标签操作（交换，添加，移除），标签查找（LIB或LFIB完善并提供标签信息）和对一些特殊标签的定义，建立了一个宏伟的体系。

在这个宏伟的体系之中，我们在此只会学习了解LDP标签分发协议的方方面面，现在就开始吧!第二部分，标签一MPLS标签是由32个比特组成,是有一个统一的标准结构，如下图，其可以被分为四个部分:标签：前20bit是标签位，但是前16比特是不可以随便定义的，他们都有特定的含义，具体什么含义我也不知道呀！试验用比特:即就是EXP，总共有3位，高位专用于服务质量QOS，服务质量是啥呢，其实就是利用一种方法使在相对于不太重要流量的基础上提高相对比较重要的流量的优先级以保证该流量的传输，那流量是啥呢？我想流量也就可以望文生义，只不过流是数据流而已，并且在有限带宽的网络上有目的的流动栈底位：只有一位，用来表示本标签是不是栈底标签，如果是，则该位置1，否则，该位为0，TTL：有8位，叫做生存周期,和IP报文中的TTL功能上是一样一样的,没经过一跳，改值就会减1,主要为了防止路由环路。

在MPLS体系中，一个报文顶部可能会添加不止一个标签,并且标签数目无上限，如果有多个标签,哈哈，就会深刻体会到一个东西的存在，就是标签栈,标签栈：就是一堆标签的有序集合，先来都走（先贴上的标签，最后剥离），除了栈底标签的标签栈栈底位为1以外，其他标签栈栈底位都为0。

在一个MPLS报文中，标签栈通常被放在二层报文头之后，三层报文头（被传输协议头部）之前.第三部分，标签转发关于标签交换路由器（LSR），标签交换路径（LSP）和等价转发类（FEC)概念不再解释，在这里直接跨过，来到标签转发面前。

MPLS LDP/CR_LDP基础北研测试 NE 80李磊汇报大纲ØMPLS 概述Ø MPLS 支持的一些功能MPLS 概述基本概念•基本组成单元•基本工作过程•基本信令协议MPLS 基本概念•MultiProtocol Label Switching•将标记交换/转发和网络层路由技术集于一身的一种标准化路由与交换技术平台•多协议(MultiProtocol)是指其上层和下层协议可以是当前网络中存在的各种协议MPLS 概述基本概念基本组成单元基本工作过程•基本信令协议MPLS 的几个概念LDP: Label Distribution ProtocolLSP: Label Switched PathFEC: Forwarding Equivalence Class LSR: Label Switching RouterLER: Label Edge RouterMPLS LSR (MPLS的基本组成单元)•构成q控制模块l路由的选择l MPLS控制协议LDP的执行l标记的分配与发布l标记信息库的形成q转发模块l依据标记信息库建立标记转发表l对标记分组进行简单的转发操作MPLS 概述基本概念基本组成单元基本工作过程•基本信令协议MPLS 基本工作过程•首先在各个LSR中为有业务需求的FEC建立路由表和标记映射表(FEC-Label映射),即成功建立LSPFEC¯—¶¤• ظø˚ ˜… —ł “•¢几点说明MPLS 概述基本概念基本组成单元基本工作过程•基本信令协议LDP 协议LDP的基本概念•LDP的工作过程(消息交换)LDP的基本概念•LDP是MPLS的一种控制与信令协议•主要功能ＦＥＣ映射v建立与维护标记交换路径LDP 协议LDP的基本概念LDP的工作过程(消息交换)标记分发协议 LDP •LDP PDULSR之间信息交互的基本单元•TLV ˆ – ˚ LDP消息中的大部分信息与数据交互信息的构成•所有的各种LDP消息都包含在PDU中•每个PDU中可以包含一个或多个LDP消息•LDP消息中带有一个或多个相应的TLVLDP PDU 头(10字节)一个或多个LDP 消息每个消息中包含一个或多个必选或可选参数TLVLDP的消息交换•发现阶段建立LDP对等实体LSP‰»»»发现阶段基本发现机制•发现通过链路层直接相连的LSR •周期性地发送LDP链路Hello消息•目的地址•对称的发现发现阶段扩展发现机制•发现不通过链路层直接相连的LSR •周期性地发送LDP目标Hello消息•目的地址目标LSR可以自行决定是否响应Hello消息发现阶段“Hello”消息•消息头(U,消息类型消息标识符)•Common Hello Parameters TLVv Hello 消息保持时间v两个FLAGØT请求发送目标Hello消息指示Ø保留字段接收时忽略•Optional Parametersv传输地址 TLV(长度4)Common Hello Parameters TLV 保留R 类型编码(0x0400)0T 保持时间长度0LDP的消息交换•发现阶段建立LDP对等实体LSP‰»»»会话的建立传输连接建立•会话初始化会话的建立传输连接建立•传输地址的确定v在Hello消息中通告的传输地址v发送Hello消息时的源IP地址•主被动关系的确定v传输地址大者为主动方•LDP TCP连接的建立v由主动方主动尝试建立v被动方等待会话的建立传输连接建立会话初始化会话的建立会话的初始化•交换初始化消息•协商初始化参数Ø会话保持时间Ø标记通告方式Ø最大PDUØ环路检测等•成功建立会话会话初始化消息•消息头(U,消息类型消息标识符)•Common Session Parameters TLVv协议版本号(2 字节)v会话保持时间v标记通告方式v环路检测&最大路径向量(D/7 bits)v最大PDUv收方LDP标识符(LSR ID(4字节)Common Session Parameters TLV 收方LDP 标识符PVLim 保留 (7 b)D TLV 编码０最大PDU 长度A 会话保持时间协议版本号长度0会话初始化过程•主动方发送初始化消息--OPENSENT•被动方查找有无匹配邻接体—OPENREC v有:继续查看初始化消息的内容是否可接受v初始化消息的内容可以接受:返回自己的初始化消息及“keepalive”消息---OPENREC•主动方---OPERATIONALv收到可接受的初始化消息:发送“keepalive”消息—OPENRECv收到“keepalive”消息---OPERATIONAL•被动方收到“keepalive”消息---OPERATIONAL会话初始化过程•当主被动双方都处于OPERATIONAL状态会话成功建立•在初始化过程中会引起TCP连接的关闭,会话建立不成功地址消息•成功的建立会话后•LSR向他的LDP对等实体发送•接收LSR将通过此消息来维护LDP标识符与下一跳地址的映射数据库地址消息•消息头•地址列表 TLV(地址簇字段)•无可选参数LDP的消息交换•发现阶段建立LDP对等实体LSP‰»»»标记的分发与管理LSP的建立与维护详细处理过程包括v上游LSR发起的标记请求处理过程v上游LSR发起的标记路由不存在处理过程v下游LSR发起的标记分发处理过程v下游LSR发起的标记撤销处理过程v上游LSR发起的标记释放处理过程LDP的消息交换•发现阶段建立LDP对等实体LSP‰»»»会话的撤消•会话保持定时器v LSR针对每个LDP会话维持一个会话保持定时器v每收到一个LDP PDU»Æ» –£‡ ¶¤˚–˘ ‰« —´¸¢—´v在定时器超时前未收到任何PDU则关闭TCP连接汇报大纲Ø MPLS 概述ØMPLS 支持的一些功能MPLS 支持的一些功能•MPLS TEMPLS TE•TE¶ ´• …‡ ˜ ——§¿ ˘˚… ˆ˝ł´ ˚ ·˜ …» ˆ ‰ ¯ ˜ ß ˆ· ¶ł– ˆ `¸·«˝‡SPF算法得出的多个业务流的最短路径汇聚到一条特定链路或路由器接口上的弊病MPLS TE •对于SPF算法的改进算法Ø网络的物理链路信息ｈｏｐ　ｃｏｕｎｔØ业务的实际需求信息MPLS TE •MPLS TE•MPLS TERSVP提供给CSPF算法MPLS TE•业务量参数属性 (CR_LDP:Traffic TLV)•通用路径选择与管理属性l显示路由 (CR_LDP: ER-TLV)l多重路径优先级别l资源类别亲和属性 (CR_LDP: Resource Class TLV) l适应性属性 (Re-optimization)l负载分配•优先权属性 (CR_LDP:Pre-emption TLV)•强占权属性 (CR_LDP:Pre-emption TLV)•弹性属性 (链路故障后的重路由功能)•策略属性 (类似于传统路由协议的策略)MPLS 支持的一些功能•MPLS TEMPLS QOS•MPLS QOS实际是对于IP QOS的MPLS 实现label•映射的方式主要有两种MPLS TE 与 MPLS QOS •TE˚˙»‚ ˛æ`¿ ˜ ¡´•˛˚•QOS¶ ¸ø — ›… ‚ˆ´• ¶· ‰˙ł– ˛æ·ƒ谢谢几点说明•标记分发协议不只LDP一种决定由谁来去掉分组的标记•Label可以不只一层返回。
