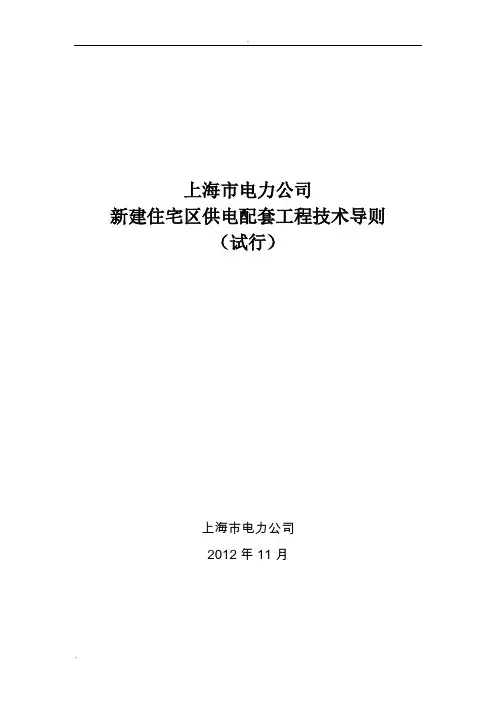

上海市电力公司新建住宅区供电配套工程技术导则（试行）上海市电力公司2012年11月目录前言 (1)一、范围 (2)二、规范性引用文件 (3)三、术语和定义 (6)四、住宅小区用电负荷及用电容量的确定 (9)五、住宅小区供电方式 (11)六、新建住宅区配电网设计原则 (14)七、配电设备配置及选型要求 (24)八、配电自动化建设要求 (33)九、通信及光纤到户建设要求 (35)十、用电信息采集系统建设要求 (38)十一、充电桩建设要求 (41)十二、楼内配电设施要求 (43)十三、配电站及电缆通道土建要求 (56)十四、配电站内辅助设施基本要求 (62)十五、附则 (68)附录A KT站、PT站典型配置方案 (69)附录B 小区内10kV典型供电方案 (73)附录C 小区内低压典型供电方案 (78)附录D 小区内排管、工井典型类型 (82)附录E KT站、PT站各典型配置方案建站长、宽及面积 (86)附录 F 上海市电力公司光纤接入居民用户用电信息采集系统技术原则及典型设计(试行稿) (90)附录G电力用户用电信息采集系统建设实施原则 (103)附录H上海市电力公司新建住宅区供电配套工程通用设计图集（配电站、低压电缆、低压电缆分支箱、住区小区内部系统） (120)前言为规范上海市新建住宅小区供电配套工程中小区用电负荷、变压器容量计算、供电方案编制、配电设计原则、设备选型、楼内配电设施要求等工作，提升本市住宅小区配网可靠性以及用户供用电的安全水平，根据现行国家标准、规范、行业标准和公司相关导则，制定本导则。
本导则由上海市电力公司运维检修部、营销部提出。
本导则由上海市电力公司运维检修部、营销部起草。
本导则主要起草人：邹俭、吴英姿、张弛、袁检、姜芸、陈磊、王俊、纪坤华、王文华、何涛、陈新、周谷亮、吴欣烨、池文德、仇依群本导则审核人：胥传普、王路、刘纪平、邹家琛本导则批准人：冯军一、范围本导则规定了本市新建住宅区内用电负荷的配置标准、新建住宅区变压器容量的确定、新建住宅区供电方式、设备选型、光纤到户、配电自动化、计量装置及用电信息采集系统、住宅楼内配电设施、新建住宅区配电站典型配置方案等原则。
本导则适用于上海市电力公司供电营业区域内新建住宅区供电配套工程。
本导则未涉及的内容，还应执行现行的国家标准、规范以及电力行业标准及本公司的有关规定。
二、规范性引用文件下列文件中的条款通过本导则的引用而构成为本导则的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本导则，然而鼓励根据本导则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本导则。
GB 50053 10kV及以下变电所设计规范GB 50060 3～110kV高压配电装置设计规范GB 50217 电力工程电缆设计规范GB 20052 三相配电变压器能效限定值及节能评价值GB 4208 外壳防护等级（IP代码）GB/T 50062 电力装置的继电保护和自动装置设计规范GB/T 14285 继电保护和安全自动装置技术规程GB 50045 高层民用建筑防火设计规范GB 50052 供配电系统设计规范GB 50293 城市电力规划规范GB/T 27930-2011 电动汽车非车载传导式充电机与电池管理系统之间的通信协议DL/T 401 高压电缆选用导则DL/T 601 架空绝缘配电线路设计技术规程DL/T 825 电能计量装置安装接线规则DL/T 448 电能计量装置技术管理规程DL/T 842 低压并联电容器装置使用技术条件DL/T 5221 城市电力电缆线路设计技术规定DG/TJ 08－2024 上海市工程建设规范用户高压电气装置规范DGJ 08－100 上海市工程建设规范低压用户电气装置规范DGJ 08-20-2007〔2011版〕上海市工程建设规范住宅设计标准JGJ/T 16 民用建筑电气设计规范J12104-2012 电动汽车充电基础设施建设技术规范Q／GDW 156 城市电力网规划设计导则Q／GDW 370 城市配电网技术导则Q/GDW 478-2010 电动汽车充电设施建设技术导则国家电网营销〔2010〕1247号国家电网公司业扩供电方案编制导则国家电网科〔2011〕275号电力光纤到户组网典型设计上电司科信〔2011〕1379号上海电网若干技术原则的规定（第四版）上电司生〔2012〕44号上海配电网技术导则（试行）上电司调〔2011〕45号上海电网通信技术配置原则（10kV及以上电压等级变电站或电厂）（暂行）上电司运检〔2012〕900号上海市电力公司非居民电力用户业扩工程技术导则（试行）上电销〔2010〕236号电力用户用电信息采集系统建设实施原则三、术语和定义（一）住宅小区供配电设施：是指从电网电源点起至住房建筑及公建设施的产权分界处止的电气设施。
（二）住宅小区用电负荷：包括住宅小区住房建筑及公建设施的用电负荷。
（三）低层住宅：一至三层的住宅。
（四）多层住宅：四至六层的住宅。
（五）中高层住宅：七至九层的住宅。
（六）高层住宅：十层及以上的住宅。
（七）配置系数（Kp）：指配置变压器的容量（kVA）与住宅区低压用电负荷（kW）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。
（八）低压供电半径：指配电变压器低压桩头至用户计量表计之间的直线距离。
（九）变电站：是电力网络中的35kV及以上线路连接点，用以变换电压、交换功率和汇集、分配电能的设施。
（十）配电站：是设有10kV配电进出线、对功率进行再分配的配电装置。
按进出线保护配置和开关设备的不同，可分为开关站、环网站。
配电站可根据需要配置或不配置配电变压器。
（十一）开关站（KT站）：户内配电站的一种类型。
KT站进出线带继电保护，采用断路器，并配置配电变压。
（十二）环网站（PT站）：户内配电站的一种类型。
PT 站进线不带保护，出线送变压器带熔断器保护，送环网不带保护。
采用环网柜，并配置配电变压器。
（十三）低压电缆分支箱（WL）：也称低压分接箱，指用于电缆线路的接入和接出，作为电缆线路的多路分支，起输入和分配电能作用的电力设备。
（十四）电能计量装置：是指由电能表、计量用电压、电流互感器及其二次回路、电能计量柜（箱）等构成的装置。
（十五）光纤到户：是指在低压通信接入网中将光纤随低压电力线敷设，实现到表到户，配合无源光网络技术，承载用电信息采集、智能用电双向交互、低压配电自动化等业务。
（十六）用电信息采集系统：是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。
（十七）配电自动化：以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电系统的监测与控制，并通过与相关应用系统的信息集成，实现配电系统的科学管理。
（十八）配电自动化系统：实现配电网的运行监视和控制的自动化系统，具备配电SCADA、馈线自动化、电网分析应用及与相关应用系统互连等功能，主要由配电主站、配电终端、配电子站(可选)和通信通道等部分组成。
四、住宅小区用电负荷及用电容量的确定（一）住宅小区用电负荷计算标准住宅小区用电负荷是指住宅用电负荷和配套公建设施用电负荷。
1.住宅用电负荷计算标准（1）每户建筑面积120m2及以下，用电容量按8kW/户配置；每户建筑面积在121m2-150m2，用电容量按12kW/户配置；每户建筑面积在150m2以上的住宅，每户用电容量可按80W/m2计算。
（2）别墅用电容量按照用电指标不低于100W/m2计算。
2.配套公建设施用电负荷计算标准配套公建设施用电负荷应按实际设备容量计算。
设备容量不明确时，按负荷密度估算：商铺、办公楼100W/m2；社区活动中心、学校（幼儿园）60W/m2；车库、车棚、垃圾房一般按40W/m2，最低不得低于20W/m2。
3.电动汽车充电桩负荷计算原则电动汽车充电桩配置数量按住宅小区规划机动车位数的10%配置（含自用），每个充电桩负荷按7kW考虑，功率因数取1.0。
（二）住宅小区变压器配置容量计算方法变压器配置容量=住宅用电负荷×Kp+商办和会所用电负荷×Kp+其他低压供电公建设施×Kp+电动汽车充电桩用电负荷×Kp，不同类别建筑物配置系数Kp应按下表选用：五、住宅小区供电方式（一）10kV供电方式1.住宅小区内采用KT站与PT站相结合的方式，采用双电源供电。
小区边缘区域低压供电半径不满足要求或存在零星用电负荷（容量≤500kVA），可选用二进一出的PT1型站。
2.住宅小区10kV供电方案可根据计算出来的变压器配置容量，结合KT站、PT站的典型方案，综合小区实际情况制定：（1）变压器配置容量≤3200kVA，采用1至3座PT站供电；（2）变压器配置容量>3200kVA，且≤16000kVA，采用1座KT站与多座PT站供电。
当变压器配置容量≥12000kVA时，为满足仓位需求，可采用加强型（2进14出）KT站。
KT站、PT站所供容量应包含10kV用户容量。
3.小区内PT站以形成单环网供电为主。
（二）低压供电方式1.低压配电网一般采用放射式结构，供电半径原则上不得超过150m。
2.小区内住宅、配套公建与商业均分别采用独立电源供电，进线电源向上追溯自KT站、PT站不同的低压开关。
成片的商业设置单独的配电间，集中装表。
分散零星的商业，采用电缆分支箱接入，计量箱安装在公共区域。
住宅小区内的应急照明、电梯、消防泵、生活泵等公建设施采用双电源供电，其电源进线需取自KT站、PT站不同低压母线侧。
3.低层、多层住宅、负荷<100kW的公建应由低压电缆分支箱出线接入。
4.中高层及以上住宅、负荷≥100kW的公建由配电站内配变低压出线开关直接接入。
5.别墅区，以别墅为供电单元，采用放射式的方式供电。
向别墅供电的电缆分支箱设置在公共区域内，并与周边环境相协调，不得设置在别墅围墙内。
6.农民中心村的供电方式参照普通商品住宅；农村散户，以低压架空线方式入户，计量箱安装在户外，一般靠北墙，不宜靠西面墙。
7.每台配电变压器所对应的低压回路应按就近原则预留一路低压出线用于今后作为电动车充电设施电源。
8.中高层及以上住宅应设置进户低压配电室，按常备用电源回路数及垂直干线的回路数合理选择PML柜的组合方案。
9.居民住宅用电负荷在12kW及以下时采用单相供电方式，12kW以上时采用三相供电方式。
10.泛光照明、有线电视、无线网络等设施利用楼内配电间接出电源；无配电间的，从楼内电源进线侧接出电源，单独装表计量。
