LD型多辊冷轧管机组成及工作原理简要说明

钢管冷轧机工作原理钢管冷轧是一种常见的金属加工工艺，其工作原理主要基于材料塑性变形和金属在加工过程中的力学性能。

钢管冷轧机是一种专用设备，通过连续加工工艺将热轧钢卷或钢板经过一系列冷轧工序加工成所需要的规格尺寸的钢管。

钢管冷轧机主要包括送料系统、轧制系统、切割系统和收卷系统等组成部分。

下面将详细介绍钢管冷轧机的工作原理。

1. 送料系统：钢卷通过送料机构进入钢管冷轧机。

送料机构通常由卷料车、开卷机和导向装置组成。

卷料车将热轧钢卷从卷盘上取出并输送给开卷机，开卷机将钢卷展开成平板，然后由导向装置引导进入轧制系统。

2. 轧制系统：经过展平后的钢卷经过一系列的轧辊，在压下力的作用下经历塑性变形，逐步被轧制成钢管形状。

轧制系统通常由一组上、下两个轧辊和辅助辊组成。

在轧制过程中，通过调整轧辊间隙和轧辊的转速，控制钢材的压下量和形变。

同时，冷却装置也会在轧制过程中对钢材进行冷却，以提高钢材的硬度和强度。

3. 切割系统：经过轧制后，钢管在冷轧机上继续前进，当达到设定长度时，就会通过切割系统将钢管切割成相应的长度。

切割系统通常由切割刀具、送料机构和切割控制装置组成。

4. 收卷系统：切割完成后，钢管经由收卷系统被连续收卷成卷筒状，方便运输和存储。

收卷系统通常由收卷机、收卷装置和卸卷装置组成，通过调整装置的工作方式和张力控制，确保钢管在收卷过程中的平整度和卷取质量。

钢管冷轧机的工作原理主要是通过上述的流程实现的，但在实际生产中，还需要多种辅助设备和控制系统的配合，以确保冷轧过程的稳定性和钢管质量的稳定。

总结：钢管冷轧机通过塑性变形，将热轧钢卷经过一系列的冷轧工序加工成所需的钢管。

其中，送料系统将钢卷引导进入冷轧机，轧制系统通过调整轧辊间隙和转速，实现钢材的塑性变形，切割系统将钢管切割成设定长度，收卷系统将切割完成的钢管连续收卷成卷筒状。

这些步骤的配合与调整，最终决定了钢管的质量和尺寸。

钢管冷轧机在实际生产中已经得到广泛应用，并对钢材加工工艺的提升和钢管质量的改善起到了重要作用。

冷轧板形辊工作原理
冷轧板形辊是一种常见的工业设备，主要用于冷轧板材的加工。

它的工作原理是通过辊子的旋转和压制，使得金属板材逐渐变形，从而实现加工的效果。

下面将详细介绍冷轧板形辊的工作原理及其相关特点。

冷轧板形辊的工作原理主要是通过辊子的旋转，使得金属板材逐渐变形。

具体来说，这种设备一般由多个辊子组成，它们分别位于上下两个轴线上，通过轴承连接起来，可以实现旋转和压制的功能。

当金属板材经过这些辊子的时候，会受到压力的作用，从而逐渐变形。

在这个过程中，冷轧板形辊的辊子通常会采用不同的形状和尺寸，以适应不同的加工需求。

冷轧板形辊具有以下几个特点。

首先，它可以实现较高的加工精度，可以将金属板材加工成不同的形状和尺寸。

冷轧板形辊是一种常见的工业设备，具有重要的应用价值。

通过对其工作原理和特点的了解，可以更好地理解其在生产中的作用，为企业的生产提供更好的支持。

四辊冷轧机1. 引言四辊冷轧机是一种常见的金属加工设备，主要用于对金属板材进行冷轧加工。

它具有高效、高精度和高质量的特点，在金属制造和加工行业中得到了广泛的应用。

本文将对四辊冷轧机的原理、结构、工作过程和应用领域进行介绍。

2. 原理四辊冷轧机采用轧辊将金属板材进行压制和拉伸的方法，使原始板材获得所需尺寸和性能。

它的主要原理是通过调整辊缝的大小和轧制力的施加，将金属板材在多次通过轧辊的压制下逐渐变薄，并改变其晶粒结构，从而获得更好的力学性能和表面质量。

3. 结构四辊冷轧机主要由上辊系、下辊系、传动系统和控制系统组成。

上辊系和下辊系分别由两个辊缸、一个辊座和一对辊缝调节系统组成。

传动系统主要由主电机、减速机和传动装置组成。

控制系统则负责控制整个冷轧过程，包括辊缝调节、传动装置的控制和轧辊的运行状态监控等。

4. 工作过程四辊冷轧机的工作过程主要包括辊缝调节、上下辊系的压制和轧制力的施加。

首先，通过辊缝调节系统调整好上下辊系的辊缝大小，确保其与要轧制的板材厚度相匹配。

然后，主电机带动传动系统，使上辊系和下辊系分别进行压制。

在轧制过程中，通过控制系统监测轧机的运行状态，并根据需要进行调整。

最后，经过多次轧制后，金属板材达到所需尺寸和性能。

5. 应用领域四辊冷轧机广泛应用于金属材料的冷轧加工领域，特别是在钢铁工业中得到了广泛的应用。

它主要用于生产冷轧钢板、冷轧铝板、冷轧不锈钢板等金属板材产品。

这些产品被广泛应用于汽车制造、建筑业、工程机械制造、船舶制造以及家电制造等行业，其精度和质量要求都非常高。

6. 结论四辊冷轧机作为一种重要的金属加工设备，在金属制造和加工行业中发挥着重要作用。

它通过轧辊对金属板材进行压制和拉伸，使其达到所需尺寸和性能。

具备高效、高精度和高质量的特点，适用于生产各种金属板材产品。

随着工业的不断发展和对金属制品质量要求的提高，四辊冷轧机的应用将会越来越广泛。

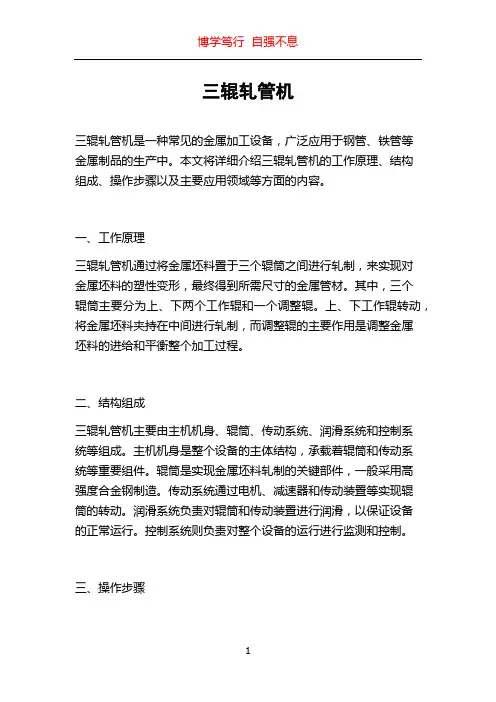

三辊轧管机三辊轧管机是一种常见的金属加工设备，广泛应用于钢管、铁管等金属制品的生产中。

本文将详细介绍三辊轧管机的工作原理、结构组成、操作步骤以及主要应用领域等方面的内容。

一、工作原理三辊轧管机通过将金属坯料置于三个辊筒之间进行轧制，来实现对金属坯料的塑性变形，最终得到所需尺寸的金属管材。

其中，三个辊筒主要分为上、下两个工作辊和一个调整辊。

上、下工作辊转动，将金属坯料夹持在中间进行轧制，而调整辊的主要作用是调整金属坯料的进给和平衡整个加工过程。

二、结构组成三辊轧管机主要由主机机身、辊筒、传动系统、润滑系统和控制系统等组成。

主机机身是整个设备的主体结构，承载着辊筒和传动系统等重要组件。

辊筒是实现金属坯料轧制的关键部件，一般采用高强度合金钢制造。

传动系统通过电机、减速器和传动装置等实现辊筒的转动。

润滑系统负责对辊筒和传动装置进行润滑，以保证设备的正常运行。

控制系统则负责对整个设备的运行进行监测和控制。

三、操作步骤1. 将金属坯料放置在进料口处，调整辊筒的间隙，使其与金属坯料接触。

2. 启动三辊轧管机，在保证设备正常运行的前提下，逐渐提高辊筒的转速，使其夹持金属坯料并开始轧制。

3. 根据所需的管材尺寸，逐步调整辊筒的间隙，控制金属坯料的压缩和轧制过程。

4. 在轧制过程中，及时对设备进行润滑，确保运行平稳。

5. 当金属坯料完成轧制后，停止设备并取出轧制好的金属管材。

四、主要应用领域三辊轧管机广泛应用于石油、化工、天然气、航空航天等领域。

主要用于制造各种规格的钢管、铁管、无缝管等金属管材。

在石油行业中，三辊轧管机被用于生产石油输送管道，可有效提高管道的质量和密封性能。

在化工领域，三辊轧管机可制造各种规格的化工管道，用于液体、气体等介质的输送。

而在航空航天领域，三辊轧管机则用于制造飞机、导弹等航空器件所需的金属管材。

总结起来，三辊轧管机是一种常见的金属加工设备，通过对金属坯料的轧制，实现对金属管材的制造。

它具备工作原理简单、操作方便等优点，因此在石油、化工、航空航天等领域的金属管材生产中广泛应用。

1、序言多辊式冷轧管机统称LD型，按同时轧制管材的根数，可分为：①单线轧机；②多线轧机，同时可轧制两根或四根管材；③双排辊轧机。

2、LD型多辊冷轧管机工作原理图1是多辊冷轧管机工作原理图。

具有非变断面孔型的小直径轧辊以其辊径支撑在按特定曲线制作的滑道的滚动面上。

当滑道以V1的速度向前运动，而轧辊中心以V2的速度向前运动。

由于速度差，轧辊辊径与滑道之间便产生相对滚动，同时轧辊的孔型就沿管坯的表面向前滚动。

3个(或4、5个)轧辊被装在轧棍保持架内，并均匀地分布在圆柱形厚壁套筒内，组成圆形孔型。

当3个轧辊同步向前滚动时就实现了对管坯的轧制。

当轧辊运动到后极限位置时，在回转送进机构的帮助下完成管坯的回转与送进。

图1对于LD型多辊冷轧管机，回转和送进动作只在轧机机架处于后极限位置时一次完成为好。

这样可以使变形区的长度不会因两次回转和送进而缩短。

多辊冷轧管机的突出特点是：由于该轧机的工作原理所决定，它有3个(或4、5个)小直径的轧辊参与变形，在轧制过程中孔型表面的速度差与二辊冷轧管机相比相对较小，可降低50%以上(根据轧辊数量的不同)，因此金属变形比较均匀，成品管的尺寸精度很高，表面粗糙度很好，得到了较广泛的应用。

滑道与轧辊轴心间的速度关系是以轧辊的轧制半径(见图2b)沿变形区锥体表面运动时没有滑动为基础。

换句话说，轧辊之轧制半径与变形区锥体表面的接触点是轧制过程中轧辊沿变形区表面滚动时的瞬时速度中心。

为了保正这一必要条件，设置了摇杆系统(见图2a)。

C点与斜支座(即轧机机架)相连，D点与轧辊保持架(即轧辊中心线)相连。

当轧机机架作往复运动时，轧辊中心O点与滑道间的速度关系如下：△OAC∽△OBCL A L1 V1R Z+R J— = — = — = ———L B L2 V2R ZL——机架行程L h——轧辊相对于滑道的滚动距离L b——轧辊相对于变形锥体滚动距离R ZL=L b+L h L b=L———R Z+R JR J R ZL h=L——— L B=L A———R Z+R J R Z+R JR Z+R J R Z+R JL C=L D———L1=L2———R Z R Z图2如图2b所示，轧辊之轧制半径R Z随产品规格的变化而变化,轧辊的辊径则是常数。

轧管机的工作原理简介1. 轧管机的工作原理简介轧管机是一种用于制造金属管材的机械设备。

它通过将金属材料经过多次轧制，使其形成所需的管材形状和尺寸。

在轧制过程中，轧管机主要通过热轧或冷轧两种不同的工艺来完成。

下面将介绍轧管机的工作原理以及它的关键组成部分。

2. 热轧轧管机的工作原理热轧轧管机主要用于加工高温金属坯料，如钢坯。

它的工作原理可以概括为以下几个步骤：步骤一：物料预热将钢坯通过加热炉等设备进行预热。

这么做的目的是提高钢材的可塑性，使其更容易塑性变形。

步骤二：入口端对齐将预热后的钢坯送入轧管机，通过辊道和辊缝的定位，将钢坯的入口端对齐，以确保轧制的准确度和稳定性。

步骤三：辊道轧制在钢坯进入辊道后，它会被传送到辊缝之间。

辊道上的辊子组按照一定规律布置，当钢坯经过时，辊子组作用下的压力使得钢坯逐渐变薄并改变形状。

这一步骤通常需要多个辊子组的连续作用，以实现所需的深度和形状。

步骤四：尺寸定型经过一系列的轧制后，钢坯的形状和尺寸已经接近最终要求。

此时，进一步通过调整和矫正辊缝间距、辊子组的排布等方式，以确保钢坯的精度和尺寸满足要求。

步骤五：产出经过尺寸定型后，经过轧制的钢坯被切割成所需长度，并通过传送带等方式将成品管材输送到下一个制造环节，如焊接或后续的加工工艺。

3. 冷轧轧管机的工作原理与热轧轧管机相比，冷轧轧管机主要用于加工室温下的金属坯料，如冷轧钢板。

其工作原理与热轧轧管机类似，但有一些区别。

冷轧轧管机不需要对金属坯料进行预热，因为它们已经处于室温下。

在入口端对齐之后，钢坯进入辊道，经过一系列的辊子组轧制，使其形成所需形状和尺寸。

不同之处在于，冷轧过程中对钢板施加的压力较小，以避免在金属坯料加工过程中出现塑性变形不良或其他结构性问题。

冷轧轧管机通常需要进行多次轧制，以逐渐达到所需尺寸和形状。

与热轧相比，冷轧后的成品管材表面更加光滑，并且具有更高的尺寸精度。

4. 轧管机的关键组成部分无论是热轧还是冷轧轧管机，它们都由一些关键组成部分构成，以实现其工作原理。

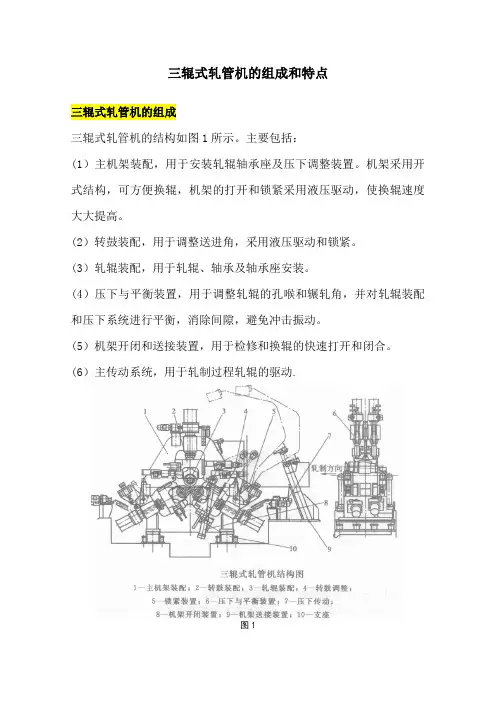

三辊式轧管机的组成和特点
三辊式轧管机的组成
三辊式轧管机的结构如图1所示。

主要包括：
(1）主机架装配，用于安装轧辊轴承座及压下调整装置。

机架采用开式结构，可方便换辊，机架的打开和锁紧采用液压驱动，使换辊速度大大提高。

(2）转鼓装配，用于调整送进角，采用液压驱动和锁紧。

(3）轧辊装配，用于轧辊、轴承及轴承座安装。

(4）压下与平衡装置，用于调整轧辊的孔喉和辗轧角，并对轧辊装配和压下系统进行平衡，消除间隙，避免冲击振动。

(5）机架开闭和送接装置，用于检修和换辊的快速打开和闭合。

(6）主传动系统，用于轧制过程轧辊的驱动.
图1
三辊式轧管机有何特点
(1)由于省去了导板装置，因而摩擦阻力减小，能量消耗也随之降低了。

(2)调整方便、灵活，在同一台设备上无需更换轧辊就能够生产出不同规格的钢管（外径Φ50〜250mm)，尤其适合生产纵向周期断面管材。

(3)变形过程中管材所处的应力状态好。

三向压应力状态有利于金属塑性变形，轧制精度髙，钢管内、外表面质量好，壁厚均匀，一般直径偏差ΔD在±0.5%以下，壁厚公差ΔS在±0.3%〜0.5%以内。

(4)由于上述特点，适于生产低塑性变形金属、髙合金钢及其他合金钢管材。

适于生产髙精度及机械加工毛坯，如轴承钢管、机械工业结构钢管等。

关键词: 三辊式轧管机的结构, 三辊式轧管机的组成，三辊式轧管机的特点，三辊式轧管机
2017-9-15。

冷轧机工作原理
冷轧机是一种用于加工金属板材的机器设备，主要用于将金属板材进
行压制、拉伸、弯曲等加工，以达到所需的尺寸和形状。

其工作原理
主要包括以下几个方面：
1. 压力传递系统
冷轧机的压力传递系统主要由机架、辊轴、辊套、轴承、传动装置等
组成。

在工作时，通过传动装置将电机的动力传递给辊轴，使其转动，然后通过辊套和轴承将转动的动力传递给金属板材，使其受到压力和
拉伸。

2. 金属板材进给系统
冷轧机的金属板材进给系统主要由进料辊、导向辊、支承辊等组成。

在工作时，金属板材经过进料辊进入冷轧机，然后通过导向辊和支承
辊的引导和支撑，使其在辊轴的压力下进行加工。

3. 冷却系统
冷轧机的冷却系统主要由水冷却系统和气冷却系统组成。

在工作时，
通过水冷却系统将金属板材表面的热量迅速散发，以防止板材变形和表面质量的损失；通过气冷却系统将金属板材表面的水分和氧化物迅速蒸发，以防止表面产生氧化和腐蚀。

4. 控制系统
冷轧机的控制系统主要由电气控制系统和液压控制系统组成。

在工作时，通过电气控制系统和液压控制系统对冷轧机的各项参数进行监控和调节，以保证加工质量和生产效率。

总之，冷轧机的工作原理是通过压力传递系统、金属板材进给系统、冷却系统和控制系统的协同作用，将金属板材进行加工，以达到所需的尺寸和形状。

其优美的紧凑的排版格式输出，可以使读者更加清晰地了解冷轧机的工作原理和加工过程。

轧管机工作原理
轧管机是一种用于加工金属管材的机械设备，其工作原理是通过将金属管材通过一组辊轮进行挤压和变形，从而达到加工的目的。

轧管机主要由进料机构、轧制机构、出料机构、传动机构和控制系统等组成。

进料机构将金属管材送入轧制机构，轧制机构由一组上下两个辊轮组成，通过辊轮的旋转和挤压，使金属管材发生变形，最终达到加工的目的。

出料机构将加工好的金属管材送出轧管机，传动机构则负责驱动轧制机构的辊轮旋转，控制系统则对轧管机的各项参数进行监控和调节。

轧管机的工作原理可以分为两种：冷轧和热轧。

冷轧是指在常温下进行加工，适用于加工薄壁管材和高精度管材；热轧则是指在高温下进行加工，适用于加工厚壁管材和大口径管材。

不同的加工方式会对轧管机的结构和参数产生不同的要求。

轧管机的工作原理虽然简单，但是其加工过程中需要考虑很多因素，如辊轮的材质和硬度、轧制机构的结构和参数、金属管材的材质和尺寸等。

只有在这些因素得到合理的控制和调节，才能保证加工出的金属管材质量稳定、尺寸精度高、表面光洁度好。

总之，轧管机是一种重要的金属加工设备，其工作原理是通过辊轮的挤压和变形，将金属管材加工成所需的形状和尺寸。

在使用轧管机进行加工时，需要注意各项参数的控制和调节，以保证加工出的金属管材质量稳定、尺寸精度高、表面光洁度好。

一种新型大直径多辊冷轧管机的简要介绍在众多的管材产品中，冷轧管具有一系列优点。

第一，经过冷轧的管材组织晶粒细密，管材机械性能和物理性能均较优越；第二，冷轧管机对于原始管坯璧厚偏差的纠偏能力较大，几何尺寸精确，表面光洁度高；第三，冷轧过程中道次变形量较大，可达70～85%，生产效率高；第四，采用冷轧法生产管材可大量减少中间工序，减少了金属材料、燃料、电能和其它辅助材料及人力的消耗；第五，用冷轧方法可生产薄壁和极薄壁，内、外表面无划痕的优质管材；第六，可有效地轧制高合金、塑性差的各种金属管材。

鉴于以上诸多优点，冷轧管材的使用范围不断扩大，需要量大幅度增加，带动冷轧管机的需求也不断增加。

目前，国外轧机普遍采用了圆形孔型块，不仅提高了轧辊的强度，还加长了机架的行程近80～100%，改善了轧制过程中管坯变形条件。

轧机驱动采用有效的惯性力和惯性力矩的平衡机构，实现高速轧制，轧制工作制采用高速、超长行程轧制和双回转双送进，轧机的轧制过程实现了不停机连续上料和连续轧制，轧机采用电脑控制，实现自动化操作。

而我国轧机生产控制水平与国外轧机水平相比还有很大的差距。

现今使用的冷轧管机分为如下二种：（1）多辊式冷轧管机，统称LD型。

（2）二辊变断面孔型冷轧管机，统称LG型。

截止2010年底，我国冷轧成品管最大直径规格为450mm。

随着科学技术的发展，我国对更大直径，如直径为520、610、720及920毫米，壁厚为20-60毫米的冷轧管材提出了强烈的需求，同时对小直径钢管的表面质量及尺寸精度也提出了更高的要求。

为此，我公司与广东冠邦科技有限公司针对以上需求，分别制造出一台大规格与小规格的三辊变断面冷轧管机。

新型轧机结合了两辊及多辊的特点，统称LG-3G型。

以下对这种冷轧管机简要介绍。

1 三辊式冷轧管机原理分析此类型轧机的往复运动可以采用电机-曲柄连杆机构或者液压两种方式实现。

轧机往复运动时，内部保持架同外部机架在摇杆的强制作用下形成速度差，机架速度V1，保持架速度V2。

轧辊机工作原理
轧辊机的工作原理基于简单的物理原理，通过两个相对运动的辊轴施加压力，使金属板材发生形状改变。

当金属板材放置在辊轴之间时，压紧装置会调节压力，使辊轴对板材施加一定的压力。

随着辊轴的旋转，板材受到压力，形状发生改变。

通过控制辊轴的旋转和压力的调节，可以控制板材的形状和厚度。

轧辊机由机架、辊轴、轴承、压紧装置、传动装置和控制系统等部分组成。

辊轴通常由高强度的合金钢制成，表面刻有各种形状的凹槽，以提供足够的摩擦力进行压缩。

压紧装置则通过液压或机械方式控制辊轴的压力。

此外，电热轧辊机有两个轧辊，安装在装有滑动轴承的机架上，后辊的轴承固定在机架上，两辊相向转动，物料在两辊间隙受到挤压。

可通过调节手轮改变前、后辊间隙大小。

辊子是通过电机经减速后传动的。

为了使物料混合得更好，通常两辊的转速不一样，以使物料受挤压之外，还有剪切和撕裂作用。

轧辊机的操作劳动强度大，温度高，有粉尘和沥青烟气，所以应做好通风除尘和劳动保护。

如需更多关于轧辊机的信息，建议阅读相关书籍或咨询专业人士。

钢管冷轧机工作原理钢管冷轧机是一种重要的冷处理设备，用于将热轧钢坯或钢管进行冷加工，使其形成规定尺寸和表面质量的冷轧钢管。

在钢管冷轧机中，通过多道辊轧制的过程，将钢坯的截面尺寸和机械性能进行改变，获得所需的冷轧钢管。

钢管冷轧机的工作原理主要包括给料系统、调辊系统、冷轧系统和出料系统。

首先，钢管冷轧机的给料系统将热轧钢坯或钢管送入冷轧机的工作区域。

通常采用机械手或辊道来实现钢坯的进料。

给料系统的目的是将钢坯准确地放置在辊轧区域中，并确保钢坯与辊轧系统保持适当的压力和传动速度。

其次，调辊系统用于调整冷轧机中辊轧的间距和角度。

通过调整辊轧系统的间距和角度，可以实现对钢坯的不同加工要求。

辊轧系统由上下两组辊轧组成，辊轧的操作方式可以是单向轧制或者双向轧制，以实现不同工艺要求下的冷轧加工。

接下来，冷轧系统是钢管冷轧机中最关键的工作部分。

在冷轧系统中，通过辊轧的力量和冷却液的作用，将钢坯的截面尺寸和机械性能进行改变。

辊轧系统由多道辊轧组成，每道辊轧负责完成不同的冷轧工序。

钢坯通过多道辊轧的过程，逐渐减小截面尺寸，使得钢坯变为冷轧钢管。

最后，出料系统将冷轧完成的钢管从钢管冷轧机中取出。

出料系统通常采用机械手或辊道，将冷轧钢管妥善地运送到下一个工序或存储区域。

总的来说，钢管冷轧机通过给料系统将热轧钢坯或钢管送入冷轧机的工作区域，通过调辊系统调整辊轧的间距和角度，然后通过冷轧系统进行多次辊轧的过程，最终通过出料系统将冷轧钢管取出。

这个过程中，钢坯的截面尺寸和机械性能得到了有效地改变，满足了不同的工程要求。

钢管冷轧机具有高效、精准的冷加工能力，广泛应用于建筑、制造、石化等行业。

通过了解钢管冷轧机的工作原理，可以更好地理解冷轧钢管的生产过程，为冷轧钢管的生产和使用提供指导。

在实际应用中，还需要根据具体的冷轧工艺和材料特性，合理调整冷轧机的参数，以获得理想的冷轧效果。

冷轧管机工作原理
冷轧管机的工作原理是通过将热轧管或热轧卷板进行冷轧加工，以改变管材的尺寸、形状和机械性能。

具体工作原理如下：
1. 原料准备：将热轧管或热轧卷板清洗、除油、除锈等处理，并经过切割机或剪板机切割成所需长度。

2. 加热：通过加热炉将管材加热至适宜的温度，一般温度控制在900°C到1300°C之间，使得管材变软，易于加工。

3. 预弯：在加热回火炉内对管材进行矫直、预弯等形成工序，以便获取所需的弯曲度和形状。

4. 冷轧：将加热回火后的管材送入冷轧机进行加工。

冷轧机主要包括一对或多对辊轧机，辊轧机通过辊系使管材径向受到挤压和拉伸，形成轧制力，固定辊轧机的间距决定了管材的壁厚。

5. 脱管：冷轧成型后的管材通过脱管机组进行排列、切断、整理等操作，使其具备一定的尺寸和形状的要求。

6. 检测和修整：经过脱管后的冷轧管材会进行质量检测，包括外径、壁厚、弯曲度、表面平整度等方面的检测。

如有需要，还会进行修整操作。

7. 检验和包装：经过检测和修整后的冷轧管材会进行全面检验，
检查其机械性能、化学成分等，同时进行包装，以确保产品符合标准要求。

以上即为冷轧管机的工作原理，通过上述工艺过程，可以生产出具备一定性能和精度要求的冷轧管材。

钢管冷轧机工作原理：
冷轧管机一般都分为两种，一种是LG型，一种就是LD型。

L G型的冷轧管机为两辊轧机。

LD型为多辊轧机（至少三个轧辊以上，包括三个）。

LG型冷轧管机的主要结构为：床身、回转送进机构、机架、主电机、芯棒、传动系统、电气系统等。

这里面先把回转送进机构提出说，以前的冷轧管机都是单回转单送进，随着科技的发展，现在发展为单回转，双送进、双回转，单送进。

双回转双送进等，一般送进方式又可分为机械送进，光电送进，伺服送进等。

一台冷轧机最主要的部分就是机架，机架中包括：轧辊、齿轮、齿条等。

冷轧机是一种周期性工作的机械，它的主要特点是在轧制过程中，工作机架连同上下轧辊由曲柄连杆机械带动，让管坯以滚动的方式前行，利用金属的弹性变形实现钢管的轧制，使管坯在芯棒的减径和定径段上产生轧制变形，由于机架做往复运动，管坯不断的送进和回转，最后形成所要求规格的成品钢管。

冷轧的优点是道次变形量大，加工道次少，生产周期短和金属消耗小。

成品管壁厚均匀，且精度和表面粗糙度优于冷拔管，热处理后无氧化层，钢管内壁清洁度高。

缺点是工具制造较困难，变更规格不方便。

生产灵活性差，设备投资高及维护较复杂；由于是周期轧制，轧制时间长，生产力较低，能耗高。

冷拔的优点是生产力较高，生产中变规格较方便，灵活性大，设备和工具制造简单；缺点是道次变形量小，加工道次多，生产周期长，金属消耗大。

最新文件仅供参考已改成word文本。

方便更改
最新文件---------------- 仅供参考--------------------已改成-----------word文本--------------------- 方便更改。

冷轧机工作原理
冷轧机是一种用于压制金属板材、线材、钢管等金属材料的设备。

在工业生产中，冷轧机的应用非常广泛。

它能够将金属材料加工成各种形状和规格的产品，可以生产出高精度、高强度的金属制品。

下面我们来了解一下冷轧机的工作原理。

冷轧机的工作过程可以分为以下几个步骤：
1. 疏通材料：将金属材料放入冷轧机的进料口，通过切辊机切割成所需长度，然后送入下一道工序。

2. 预处理：将金属材料送入预处理机构中，进行清洗、除锈、除油等处理，以确保材料表面光洁度和质量。

3. 轧制：将预处理后的金属材料送入冷轧机的轧辊之间，进行轧制。

轧辊是冷轧机的核心部件，它们通过一定的轧制方式将金属材料压制成所需厚度和形状。

4. 整形：将轧制后的金属材料送入整形机构中，进行整形加工。

整形机构可以将金属材料加工成平板、圆管、方管、角钢等不同形状和规格的产品。

5. 切割：将整形加工后的金属材料送入切割机构中，进行切割。

切割机可以将金属材料切割成所需长度，并进行后续加工。

6. 翻辊：将切割后的金属材料送入翻辊机构中，进行翻辊加工。

翻辊可以将金属材料的表面变得更加光滑，去除残余应力。

7. 包装：将翻辊后的金属材料送入包装机构中，进行包装加工。

包装机可以将金属材料包装成所需的包装形式，以方便运输和储存。

以上就是冷轧机的工作原理及工作过程。

冷轧机的应用范围非常广泛，它可以生产出高质量、高精度的金属制品，在工业生产中发挥着重要的作用。

中国·宁波·中通机械LD型多辊冷轧管机1、工作原理和技术性能：LD型冷轧管机，有一个圆形厚壁套筒①安装在机头上，其作用是轧管时构成运动的整体；套筒的内壁装有调整斜铁②，作用是调整孔型的有效尺寸；斜铁上装有滑道③；三个或三个以上的轧辊④安装在轧辊架⑤内，用弹簧使轧辊的辊颈紧贴在滑道上，滑道表面由多段特定的曲折线组成，使变形合理地按轨迹分配在轧制的行程上。

轧管时，主电机经减速系统、曲柄连杆及摇杆系统⑥，分别带动机头套筒和轧辊架作往复运行。

机头和辊架是通过上连杆AB、连板a b相连结。

因此，当摇杆摆动时，轧辊与滑道便产生相对运动。

当轧辊在具有一定斜度的滑道表面滚动时，工作轧辊和圆柱形芯棒⑦之间的间隙就由大到小或由小到大的周期变化。

机头套筒往后极限位置（后死点）运动时，孔型逐渐变大，到达后死点时孔型最大。

管坯⑧通过回转送进机构向轧制方向送进一定长度并同时回转一定角度。

机头套筒往前运行，孔型逐渐变小，管坯被轧制变形为成品。

2、生产中的运行规律是轧辊滑架和机头套筒作反向运动；轧辊对管坯作复合运动，从前极限位置平移到后极限位置，同时沿滑道表面作滚动；在孔型最大位置时，管坯作回转送进并须在轧辊与管坯触及之前完成，而轧管时的管坯应是静止状态。

附图LD型多辊冷轧机工作原理示意1、套筒2、调整斜铁3、滑道4、轧辊5、轧辊架6、摇杆系统7、芯棒中国·宁波·中通机械LD型多辊冷轧管机设备说明1、调整轧机的同步性，一次调好（除大修一般不用再调）。

2、按工艺制度选择合理的芯棒、轧辊（注意：轧半成品管材时按成品的的精度要求）。

3、检查机头（重点是滑道的磨损），并清理干净。

4、选用符合工艺要求的管坯，并上料。

5、选摇杆系统调整表和所轧制的成品管规格调整好摇杆系统。

6、调整孔型保持较小的椭圆度，即单调。

7、试轧，并相应调整摇杆系统，使芯棒和管坯处于良好的受力状态。

8、锁紧压下固定螺母。

9、选择合理的送进量，一般轧厚壁、极薄壁钢管时采用小送进量；一般轧制壁厚2～1㎜钢管时选用大送进量；轧制成品管时选用小送进量。

辊轧机工作原理
辊轧机是一种用于金属加工的设备，可以将金属材料通过辊轧的方式进行塑性变形。

其工作原理如下：
1. 材料定位：首先，将待加工的金属材料放置到辊轧机的进料装置上，并确保其与辊子的位置对齐。

2. 辊子运动：启动辊轧机后，驱动辊子开始旋转。

辊子通常由一对或多对平行排列的辊轴组成，它们可以同时或依次旋转。

3. 材料进料：通过进料装置，辊轧机将金属材料送入辊子之间的缝隙中。

在进料过程中，辊子的旋转将材料牵引向前。

4. 压制：当金属材料被辊子夹紧后，辊子上的压力会逐渐增大。

这种压力会使金属材料发生塑性变形，也就是被压扁、变薄或改变形状。

5. 输送出料：经过塑性变形后，金属材料将从辊子的另一侧传送出来，并由出料装置进行收集或进一步的处理。

需要注意的是，辊轧机的工作原理并不适用于所有类型的金属材料。

不同的材料，例如铝、铜、钢等，可能需要采用不同的辊轧工艺和参数，以获得所需的加工效果。

此外，辊轧机还需要经常进行润滑和维护，以确保其正常运行和延长使用寿命。
