甲基硅酸钠

ND-102一、化学品中文名称：甲基硅酸钠二、化学品俗名或商品名：2#防水剂有机硅防水剂防水剂2号三、化学品英文名称：Methanesiliconicacid sodium salt四、分子式：CH₅SiO₃Na五、主要技术指标：外观：无色或浅黄色透明液体含固量：30±1%粘度（25℃，mm2/S）：8—15PH 值：≥13比重（25℃）： 1.10—1.30倍半硅氧烷含量％（m/m）：≥12碱含量％（m/m）：5-10欢迎来电咨询：六、防水机理：甲基硅酸钠是一种单组分固化型合成高分子防水剂材料，主要成份为甲基硅酸盐。

其高效防水机理是在水和二氧化碳的作用下，生成甲基硅酸醇，甲基硅酸醇进一步结合并与建筑材料起化学反应，在结构材料表面及内部生成一层几个分子厚的不溶性的防水高分子化合物，网状的有机硅树脂膜。

这种树脂膜具有防水、防渗、防潮、防锈、抗老化、抗污染、透气等优点，因而可广泛用于泥砂浆，钢筋混凝土、防水涂料等领域中。

用经硫酸铝或硝酸铝中和后稀甲基硅酸钠溶液处理木材、纤维板、纸张等可起到疏水、防腐和提高强度的作用。

七、产品的性能特点：1、本品是一种无色或淡黄色液体；2、无毒、无刺激性气味，不燃、不爆、不挥发，可与水混溶，对环境无污染，完全符合健康环保要求；3、防水性能优异，且有优良的耐侯性及耐久性；4、抗渗性能强，较一般水泥提高四倍；5、耐磨性能优越，使用寿命可提高6倍以上；6、具有钝化作用，对钢筋无锈蚀；7、施工安全简便，造价合理。

八、适合范围1、广泛适用于屋面、内外墙面、地面、卫生间、厨房、地下室和仓库的防水防潮以及钢筋混凝土结构的阻透防渗透；2、用于地下人防工程：如涵洞、桥梁、堤坝、隧道、大型水电站、引水工程，以减少水侵蚀，防止风化；3、用于各种水池：如游泳池、净水池、污水池、水塔等；4、用于高吸水无机聚集体：如珍珠岩板、屋面砖、水泥砖、高层建筑轻体砖饰面、石棉、无机织物、保温材料等的浸渍，使之具有显著的防水、防潮效果；5、用于水溶性建筑涂料的防水、保护色彩、防止污染、防止老化，已广泛用于外墙饰面；6、用于乳胶漆、水玻璃、107胶的添加剂，能使其具有明显的增水性，并可保持稳定的粘结强度；7、用于石油钻井，可调节泥浆粘度和密度，可有效防止钻井塌陷提高钻井率；8、用于油井后期开泵、注入采油层，防止采油层地壳骨架塌陷，使得距油井较远的石油比较顺利开采；9、用于其它以减少吸水性及抗渗防水的特殊用途。

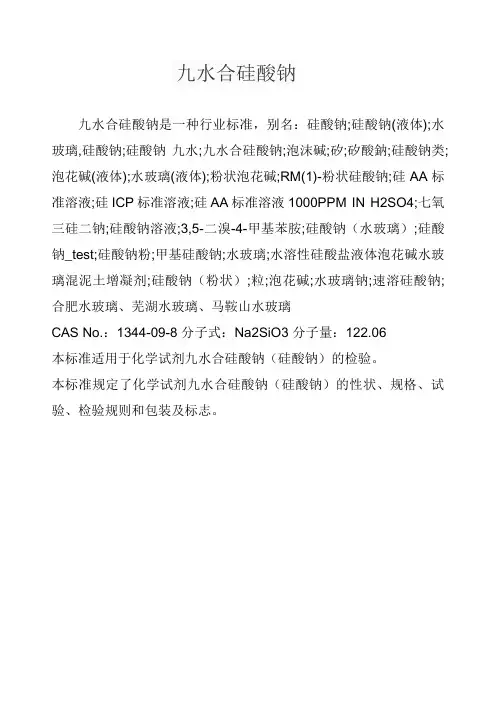

九水合硅酸钠
九水合硅酸钠是一种行业标准，别名：硅酸钠;硅酸钠(液体);水玻璃,硅酸钠;硅酸钠九水;九水合硅酸钠;泡沫碱;矽;矽酸鈉;硅酸钠类;泡花碱(液体);水玻璃(液体);粉状泡花碱;RM(1)-粉状硅酸钠;硅AA标准溶液;硅ICP标准溶液;硅AA标准溶液1000PPM IN H2SO4;七氧三硅二钠;硅酸钠溶液;3,5-二溴-4-甲基苯胺;硅酸钠（水玻璃）;硅酸钠_test;硅酸钠粉;甲基硅酸钠;水玻璃;水溶性硅酸盐液体泡花碱水玻璃混泥土增凝剂;硅酸钠（粉状）;粒;泡花碱;水玻璃钠;速溶硅酸钠;合肥水玻璃、芜湖水玻璃、马鞍山水玻璃
CAS No.：1344-09-8 分子式：Na2SiO3 分子量：122.06
本标准适用于化学试剂九水合硅酸钠（硅酸钠）的检验。

本标准规定了化学试剂九水合硅酸钠（硅酸钠）的性状、规格、试验、检验规则和包装及标志。

料。但绝大多数在结构上有一个共同点，即在分子主链结构上均具有
［ｓｉ ｏ］链节，硅原了上还连接有机基。
水溶性有机硅建筑防水剂的主要成份是甲基（或乙基）硅酸钠（或钾）溶液。它是用
纯度９５％以上的甲基三氯硅烷（５％的二甲基一氯硅烷为主）在大量水中水解，产生的沉淀
物过滤并用水洗涤至中性，得甲基硅酸中间体，再与ＮａＯＨ水溶液混合，加热９０－－，９５＂Ｃ约２
上海树脂Ｊ＋
８５ｌ
吉化研究院 晨光ｉ分厂
武汉有机硅Ｊ
ＪＳＮ一一３０
ＧＦ—ｌ
。ＧＦ一２
１４０１
同道康宁公司
同道康宁公司 无色ｄ＝１．２４，倍半氧含晕≥１２％，碱含量５－ １０％，储存寿命３６个月。 淡黄色，指标同上。 黄至淡红色，粘度５～２５ｍｍ２／ｓ，ｄ＝１．２～１．３， ｐｈ＝１２～１３，固体含量２９～３３％，要甲基硅氧烷含 最２０％，贮存期１年
２ｈ ４ｈ ８ｈ ７．Ｏ ７．３ ７．９ １．２ １．２ １．５ ６．５ ７．１ ７．９ １．２ １．５ １．７
２４ｈ ８．４ ２．１ ８．２ ２．６
７２ｈ ８．８ ３．４ ８．７ ３．２
表五 有机硅在石膏板材上的防水试验
防水材料
浸水时间（ｈ）
吸水率（％）
注
未处理 涂含量３％甲基硅酸钠（中和）
涂含景３％甲基硅酸钠
小时，然后加水，过滤得到甲基硅酸钠溶液。其中ＮａＯＨ与ｓｉ的比例影响水溶性。
Ｃｌ
Ｈ２０
ＯＨ
ＮａＯＨ
ＯＨ
ＣＨ３一Ｓｉ—ＣＬ—◆（ＣＨ３一Ｓｉ—ｏＨ卜—◆ＣＨ３一Ｓｉ—ｏＮａ
ＣＩ
ＯＨ
ＯＨ
质物实际上是具有３￣５个硅原子的水溶性聚合物。也可以采用甲基氯硅烷混合物分馏
所得的残液为原料与ＮａＯＨ反应，但稠度不易控制；如果采用纯度达９９％以上的甲基三氯

1. 广泛适用于屋面、内外墙面、地面、卫生间、厨房、地下室和仓库的防水防潮以及钢筋混凝土结构的阻透防渗透；2、用于地下人防工程：如涵洞、桥梁、堤坝、隧道、大型水电站、引水工程，以减少水侵蚀，防止风化；3、用于各种水池：如游泳池、净水池、污水池、水塔等；4、用于高吸水无机聚集体：如珍珠岩板、屋面砖、水泥砖、高层建筑轻体砖饰面、石棉、无机织物、保温材料等的浸渍，使之具有显著的防水、防潮效果；5、用于水溶性建筑涂料的防水、保护色彩、防止污染、防止老化，已广泛用于外墙饰面；6、用于乳胶漆、水玻璃、107胶的添加剂，能使其具有明显的增水性，并可保持稳定的粘结强度；7、用于石油钻井，可调节泥浆粘度和密度，可有效防止钻井塌陷，提高钻井率；8、用于油井后期开泵、注入采油层，防止采油层地壳骨架塌陷，使得距油井较远的石油比较顺利开采；9、用于其它以减少吸水性及抗渗防水的特殊用途。

四、使用方法1、防水砂浆施工：清理基层泥沙、杂物、油污等；灰砂比控制在1:2.5——3(32.5R级以上硅酸盐水泥、中砂、含泥量小于3％)，水灰比≤0.5。

纯有机硅防水剂用量占水泥用量的3~5％，为保证混合均匀，应当先将有机硅防水剂与砂浆配比量的水混合均匀再加水泥和沙子。

抹防水层分两层施工（每层10mm厚）。

底层先抹素灰浆1mm,再抹防水砂浆层，初凝时压实，用木抹子搓成麻面；抹第二层防水砂浆后赶光压实（如需装饰施工，必需搓成麻面）。

按正常洒水养护，喷洒水泥养护剂效果更佳。

2、防水混凝土施工：纯有机硅防水剂量占水泥用量的1％，均匀掺入配制混凝土，与普通混凝土施工方法相同。

为保证混合均匀，应当先将有机硅防水剂与混凝土配比量的水混合均匀再加水泥、沙子和石子。

3、渗漏维修施工：原基层光面时需凿成麻面，清洗浮灰后，做素灰浆结合层，再抹防水砂浆层。

正在漏水部位必先堵漏止水。

阴阳角要做成圆角，并压实。

留茬要坡形（接茬宽度100~150mm）,接茬时先用素灰浆做结合层，再抹防水砂浆层。

甲基硅酸钠一、化学品中文名称：甲基硅酸钠二、化学品俗名或商品名：2#防水剂有机硅防水剂防水剂2号三、化学品英文名称：四、分子式：CH5SiO3Na五、主要技术指标：外观：无色或浅黄色透明液体含固量： 30±2%粘度（25℃，mm2/S）： 8—15PH 值：≥ 13比重（25℃）：—倍半硅氧烷含量％（m/m）：≥ 12碱含量％（m/m）： 5-10六、防水机理：甲基硅酸钠是一种单组分固化型合成高分子防水剂材料，主要成份为甲基硅酸盐。

其高效防水机理是在水和二氧化碳的作用下，生成甲基硅酸醇，甲基硅酸醇进一步结合并与建筑材料起化学反应，在结构材料表面及内部生成一层几个分子厚的不溶性的防水高分子化合物，网状的有机硅树脂膜。

这种树脂膜具有防水、防渗、防潮、防锈、抗老化、抗污染、透气等优点，因而可广泛用于泥砂浆，钢筋混凝土、防水涂料等领域中。

用经硫酸铝或硝酸铝中和后稀甲基硅酸钠溶液处理木材、纤维板、纸张等可起到疏水、防腐和提高强度的作用。

七、产品的性能特点：1、本品是一种无色或淡黄色液体；2、无毒、无刺激性气味，不燃、不爆、不挥发，可与水混溶，对环境无污染，完全符合健康环保要求；3、防水性能优异，且有优良的耐侯性及耐久性；4、抗渗性能强，较一般水泥提高四倍；5、耐磨性能优越，使用寿命可提高6倍以上；6、具有钝化作用，对钢筋无锈蚀；7、施工安全简便，造价合理。

八、适合范围1、广泛适用于屋面、内外墙面、地面、卫生间、厨房、地下室和仓库的防水防潮以及钢筋混凝土结构的阻透防渗透；2、用于地下人防工程：如涵洞、桥梁、堤坝、隧道、大型水电站、引水工程，以减少水侵蚀，防止风化；3、用于各种水池：如游泳池、净水池、污水池、水塔等；4、用于高吸水无机聚集体：如珍珠岩板、屋面砖、水泥砖、高层建筑轻体砖饰面、石棉、无机织物、保温材料等的浸渍，使之具有显著的防水、防潮效果；5、用于水溶性建筑涂料的防水、保护色彩、防止污染、防止老化，已广泛用于外墙饰面；6、用于乳胶漆、水玻璃、107胶的添加剂，能使其具有明显的增水性，并可保持稳定的粘结强度；7、用于石油钻井，可调节泥浆粘度和密度，可有效防止钻井塌陷，提高钻井率；8、用于油井后期开泵、注入采油层，防止采油层地壳骨架塌陷，使得距油井较远的石油比较顺利开采；9、用于其它以减少吸水性及抗渗防水的特殊用途。

几种无机缓蚀剂①亚硝酸盐它易溶于水,一般配成2%~20%水溶液,并常加入0.3%~0∙6%的NO2CO3调节PH在8〜10之间。

它对黑色金属（钢、铁、锡合金等）缓蚀效果好，而对于CU等有色金属则无效。

NaNO2之所以能起到缓蚀作用，主要是因为NO」可以使铁氧化并生成高价难溶的氧化物而沉积在金属表面。

亚硝酸盐的缓蚀性能极大地依赖于溶液中侵蚀性离子（如CL、NO；等）的浓度和它们自身的浓度。

当亚硝酸钠浓度低时，它可能促进腐蚀；只有达到一定浓度时，亚硝酸钠才具有好的缓蚀作用。

因此，亚硝酸钠属于“危险性缓蚀剂”。

研究发现亚硝酸盐有致癌作用，使其应用受到了限制。

近年来，人们着手寻求亚硝酸钠的代用品，并取得了一定的成绩，如苯甲酸钠的芳环上同时引入硝基、漠、碘等的衍生物,可获得与亚硝酸钠相近或优良的防锈效果。

属于这一类型的衍生物有：对碘化苯甲酸三乙醇胺、对丁氯基苯甲酸钠、3,5■二漠-4•甲氧基苯甲酸钠及二硝基水杨酸等。

②磷酸盐作为水溶液中缓蚀剂的磷酸盐有：磷酸钠、磷酸氢二钠、三聚磷酸钠、六偏磷酸钠等。

磷酸氢二钠是很弱的缓蚀剂，浓度增大时则成为腐蚀的促进剂。

磷酸钠的缓蚀作用比二钠盐要好，当其浓度增大时，缓蚀作用明显增加。

实验表明，Na2HPO4对钢、铸铁、铅等防锈有效，但能促进CU的腐蚀；六偏磷酸钠可作钢、铸铁、铅的缓蚀剂，但对Cu、Al有相反作用。

另外，磷酸盐与铭酸盐混合使用，有缓蚀协同效应，PH在6∙5~6.0时,效果最佳。

③铭酸盐和重铭酸盐K2CQ4xK2Cr2O7是有色金属通用的水溶性缓蚀剂，对黑色金属也有良好的缓蚀作用。

其缓蚀机理一般认为是由于它与亚铁盐作用生成了难溶的三氧化二铭（Cr2O3）与氧化铁（Fe2O3∙Fe3O4）组成的保护膜。

铭酸盐的缓蚀作用与溶液中的其他阴离子（如SOl、NO：等）有关。

这些腐蚀性阴离子的浓度越大，铭酸盐的临界浓度也越大，其中以CL的影响为最大。

另外，铭酸盐的保护浓度还与溶液的温度有关，温度升高，保护浓度也增大。

专利名称：制造具有超分子结构特性的甲基硅酸水凝胶的方法，及使用该方法制造的水凝胶
专利类型：发明专利
发明人：奥列克桑德尔·米哈伊洛维奇·马丁尼科,奥列克桑德尔·维克托罗维奇·丘海瑞克
申请号：CN201880064011.2
申请日：20180709
公开号：CN111194295A
公开日：
20200522
专利内容由知识产权出版社提供
摘要：本发明公开了通过使甲基硅酸钠溶液与气态酸剂反应来制造甲基硅酸水凝胶。

将所得产物抽真空以除去残余气体，并用水洗涤。

当所述水凝胶用于医学和兽医学时，所述水凝胶中的由所述气态酸剂鼓泡通过所述甲基硅酸钠溶液获得的大量的OH基使得可以提高吸附性能的选择性。

申请人：拜尔林产品有限公司
地址：捷克布拉格
国籍：CZ
代理机构：中原信达知识产权代理有限责任公司
更多信息请下载全文后查看。

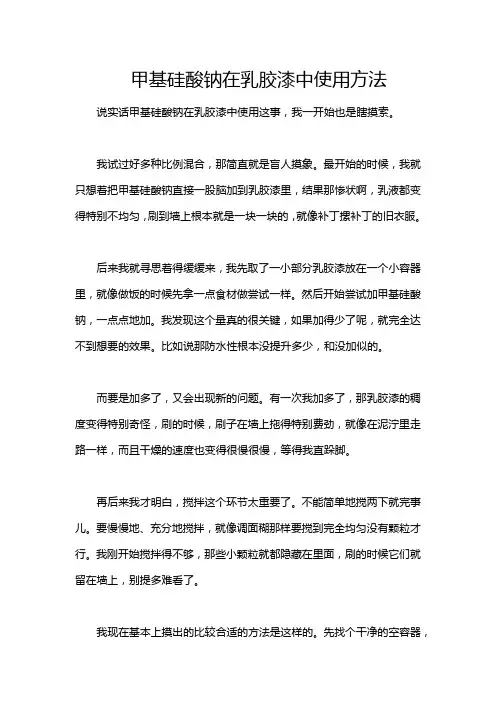

甲基硅酸钠在乳胶漆中使用方法说实话甲基硅酸钠在乳胶漆中使用这事，我一开始也是瞎摸索。

我试过好多种比例混合，那简直就是盲人摸象。

最开始的时候，我就只想着把甲基硅酸钠直接一股脑加到乳胶漆里，结果那惨状啊，乳液都变得特别不均匀，刷到墙上根本就是一块一块的，就像补丁摞补丁的旧衣服。

后来我就寻思着得缓缓来，我先取了一小部分乳胶漆放在一个小容器里，就像做饭的时候先拿一点食材做尝试一样。

然后开始尝试加甲基硅酸钠，一点点地加。

我发现这个量真的很关键，如果加得少了呢，就完全达不到想要的效果。

比如说那防水性根本没提升多少，和没加似的。

而要是加多了，又会出现新的问题。

有一次我加多了，那乳胶漆的稠度变得特别奇怪，刷的时候，刷子在墙上拖得特别费劲，就像在泥泞里走路一样，而且干燥的速度也变得很慢很慢，等得我直跺脚。

再后来我才明白，搅拌这个环节太重要了。

不能简单地搅两下就完事儿。

要慢慢地、充分地搅拌，就像调面糊那样要搅到完全均匀没有颗粒才行。

我刚开始搅拌得不够，那些小颗粒就都隐藏在里面，刷的时候它们就留在墙上，别提多难看了。

我现在基本上摸出的比较合适的方法是这样的。

先找个干净的空容器，把乳胶漆倒进去，然后计算好量。

如果是一般小面积使用的话，就取大概半桶乳胶漆，然后按照每升乳胶漆加入大概50克甲基硅酸钠这样的比例去加。

但是这个比例我也不是特别确定，可能根据不同的乳胶漆体系还得微调。

接着就开始非常非常缓慢且细致地搅拌，至少搅拌个五分钟左右，这样能保证它们充分混合均匀。

然后呢，在使用前最好再等个一小会儿，看看有没有什么变化。

刚开始刷的时候，我建议先在小面积试试，就像画画先打个草稿一样，看看效果是不是满意。

如果没问题，再大面积涂刷。

不过我这方法也还在继续完善当中，毕竟这中间还有很多小心得等着我去发现呢。
