下载文档原格式

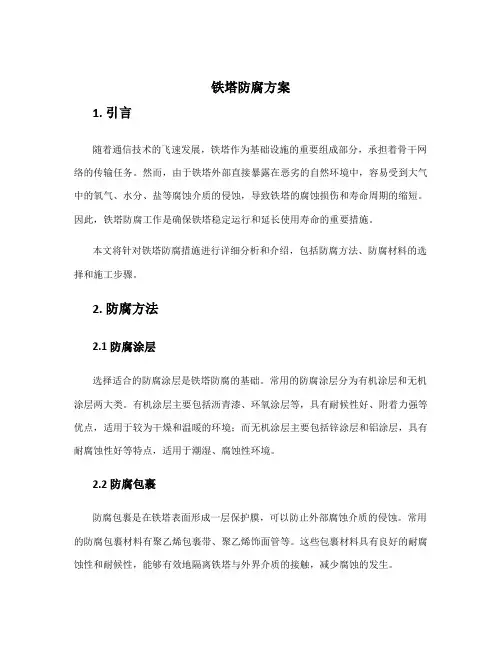

铁塔防腐方案1. 引言随着通信技术的飞速发展，铁塔作为基础设施的重要组成部分，承担着骨干网络的传输任务。
然而，由于铁塔外部直接暴露在恶劣的自然环境中，容易受到大气中的氧气、水分、盐等腐蚀介质的侵蚀，导致铁塔的腐蚀损伤和寿命周期的缩短。
因此，铁塔防腐工作是确保铁塔稳定运行和延长使用寿命的重要措施。
本文将针对铁塔防腐措施进行详细分析和介绍，包括防腐方法、防腐材料的选择和施工步骤。
2. 防腐方法2.1 防腐涂层选择适合的防腐涂层是铁塔防腐的基础。
常用的防腐涂层分为有机涂层和无机涂层两大类。
有机涂层主要包括沥青漆、环氧涂层等，具有耐候性好、附着力强等优点，适用于较为干燥和温暖的环境；而无机涂层主要包括锌涂层和铝涂层，具有耐腐蚀性好等特点，适用于潮湿、腐蚀性环境。
2.2 防腐包裹防腐包裹是在铁塔表面形成一层保护膜，可以防止外部腐蚀介质的侵蚀。
常用的防腐包裹材料有聚乙烯包裹带、聚乙烯饰面管等。
这些包裹材料具有良好的耐腐蚀性和耐候性，能够有效地隔离铁塔与外界介质的接触，减少腐蚀的发生。
2.3 防腐涂粉防腐涂粉是一种将粉末涂在铁塔表面形成保护层的防腐方法。
它具有成本低、施工简便等优点，可以提供较好的防腐效果。
防腐涂粉材料主要包括环氧粉末涂料、聚酯粉末涂料等。
选择合适的涂粉材料可以根据铁塔的环境特点和使用要求进行。
3. 防腐材料的选择在选择防腐材料时，需要考虑铁塔所处环境的特点和要求。
以下是一些常用的防腐材料：•锌涂层：具有良好的耐腐蚀性能，适用于潮湿和腐蚀性较强的环境下。
•铝涂层：具有耐腐蚀性好，适用于潮湿环境下。
•聚乙烯包裹带：具有耐腐蚀性好，适用于一般的环境下。
•环氧粉末涂料：具有良好的耐候性和防腐性能。
•聚酯粉末涂料：具有耐候性好，适用于一般的环境下。
在选择防腐材料时，需要根据铁塔所处的具体环境要求和经济效益做出判断。
4. 防腐施工步骤4.1 表面处理在进行防腐施工之前，需要对铁塔的表面进行处理，包括除锈和清洁。
防腐涂料及其制备方法、防腐涂层
防腐涂料是一种特殊的涂料，具有优异的防腐性能，被广泛应用
于船舶、桥梁、建筑等重要设施的抗腐蚀保护中。
现研究开发出许多
种类的防腐涂料，其中包括有机型、无机型、有机-无机复合型等多种
类型。
以下是一种制备方法：
**防腐涂料的制备方法**
用于防腐涂层的制备方法如下：
1. 首先，将适量的环氧树脂和聚酰胺树脂分别与适量的溶剂混合，并在搅拌至均匀后加入微量的固化剂进行混合。
继续搅拌至均匀。
2. 然后，在上述混合物中加入一定量的无机钝化剂，并继续搅拌。
可以通过调整钝化剂的用量和种类，来调节防腐涂料的性能和成本。
3. 接着，在混合物中加入适量的助剂和填料，并进行混合。
填
料可以增加涂层的硬度和耐磨性，同时起到增加涂料厚度，减少涂层
流失的效果。
4. 最后，将其放置一段时间自然沉淀，去除涂料中的杂质和气泡，并进行包装密封。
以上方法得到的防腐涂层性能优良，防腐性能卓越，使用寿命长，是一种非常优秀的防腐材料。

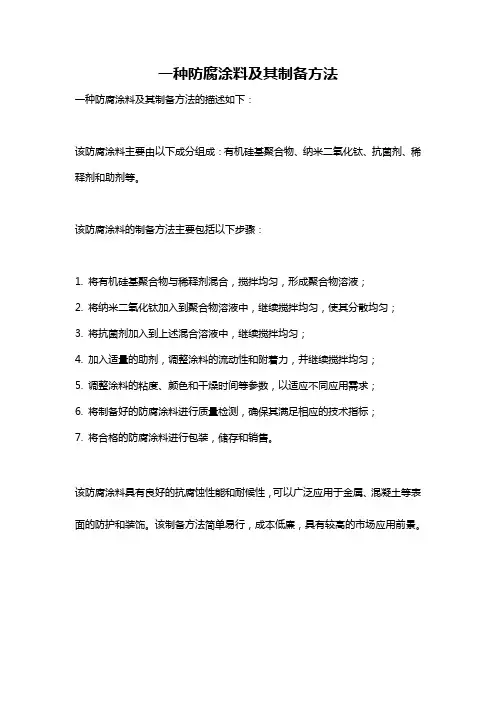

一种防腐涂料及其制备方法
一种防腐涂料及其制备方法的描述如下：
该防腐涂料主要由以下成分组成：有机硅基聚合物、纳米二氧化钛、抗菌剂、稀释剂和助剂等。
该防腐涂料的制备方法主要包括以下步骤：
1. 将有机硅基聚合物与稀释剂混合，搅拌均匀，形成聚合物溶液；
2. 将纳米二氧化钛加入到聚合物溶液中，继续搅拌均匀，使其分散均匀；
3. 将抗菌剂加入到上述混合溶液中，继续搅拌均匀；
4. 加入适量的助剂，调整涂料的流动性和附着力，并继续搅拌均匀；
5. 调整涂料的粘度、颜色和干燥时间等参数，以适应不同应用需求；
6. 将制备好的防腐涂料进行质量检测，确保其满足相应的技术指标；
7. 将合格的防腐涂料进行包装，储存和销售。
该防腐涂料具有良好的抗腐蚀性能和耐候性，可以广泛应用于金属、混凝土等表面的防护和装饰。
该制备方法简单易行，成本低廉，具有较高的市场应用前景。

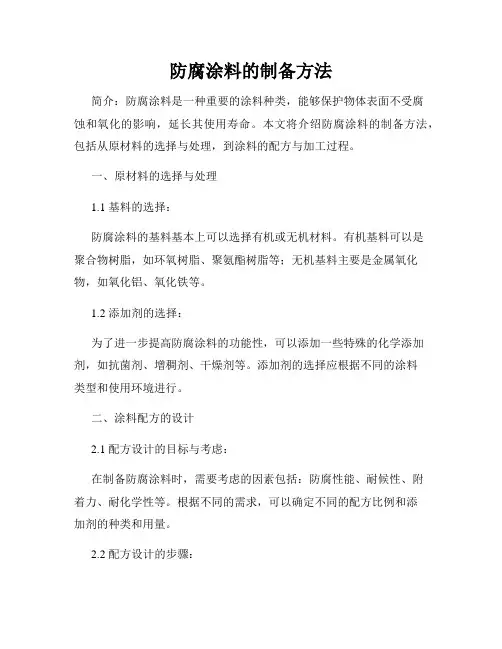

防腐涂料的制备方法简介：防腐涂料是一种重要的涂料种类，能够保护物体表面不受腐蚀和氧化的影响，延长其使用寿命。
本文将介绍防腐涂料的制备方法，包括从原材料的选择与处理，到涂料的配方与加工过程。
一、原材料的选择与处理1.1 基料的选择：防腐涂料的基料基本上可以选择有机或无机材料。
有机基料可以是聚合物树脂，如环氧树脂、聚氨酯树脂等；无机基料主要是金属氧化物，如氧化铝、氧化铁等。
1.2 添加剂的选择：为了进一步提高防腐涂料的功能性，可以添加一些特殊的化学添加剂，如抗菌剂、增稠剂、干燥剂等。
添加剂的选择应根据不同的涂料类型和使用环境进行。
二、涂料配方的设计2.1 配方设计的目标与考虑：在制备防腐涂料时，需要考虑的因素包括：防腐性能、耐候性、附着力、耐化学性等。
根据不同的需求，可以确定不同的配方比例和添加剂的种类和用量。
2.2 配方设计的步骤：（1）根据基料的选择和添加剂的种类，确定相应的配方比例。
（2）通过试验，对配方进行优化，以达到最佳的防腐效果和工艺性能。
三、涂料的制备过程3.1 原材料的处理：（1）将基料按照一定比例混合，并加热至一定温度，使其融化或溶解。
（2）将添加剂按照配方要求加入到基料中进行混合。
3.2 混合与分散：（1）将经过处理的原料放入高速搅拌机中，进行搅拌和分散，使其成为均匀的涂料。
（2）根据需要，可以通过添加稀释剂或溶剂，调节涂料的粘度和流动性。
3.3 过滤与贮存：（1）将混合好的涂料经过滤处理，除去其中的杂质和颗粒。
（2）将涂料贮存在密封的容器中，以防止其受到空气、湿气等外界因素的污染和变质。
总结：防腐涂料的制备方法涉及到原材料的选择与处理、涂料配方的设计以及涂料的制备过程等多个环节。
通过合理的工艺和配方设计，能够制备出具有良好防腐性能和耐久性的防腐涂料，为物体提供有效的保护，延长使用寿命。
在今后的研究中，还可以进一步改进制备方法，提高涂料的性能。
一、施工工艺及涂料参数1、施工工艺：施工前在每基铁塔周围半径10米范围内设置护栏，并做好地面防污染措施 —→塔材表面人工处理，钢结构表面处理达St3级标准—→中间检查验收—→涂刷冷涂锌底漆第一道（干膜厚度40um） —→中间检查验收 —→涂刷冷涂锌底漆第二道（干膜厚度40um）—→中间检查验收—→涂刷冷涂锌中间漆第一道（干膜厚度40um） —→中间检查验收—→涂刷冷涂锌面漆第一道（干膜厚度40um）—→每基塔整体质量验收（油漆干膜总厚度160um）。
2、涂料参数：2.1 冷涂锌底漆：组成：由环氧树脂、超细锌粉、聚酰胺树脂、防沉剂等组成的双组份重防腐涂料。
物理参数：颜色灰色光泽无光比重约2.1干膜厚度 40um湿膜厚度 80um干燥时间23±2℃表干≤30min实干≤24h完全固化7d闪点甲组分24℃乙组分27℃施工说明：混合配比甲组分：乙组分=10：1（重量比）熟化时间23±2℃ 30min适用期23±2℃ 8h稀释剂环氧稀释剂施工方法刷涂/辊涂无气喷涂有气喷涂稀释量 5-15% 5-15% 0-5%涂装间隔2.2 冷涂锌面漆：底材温度5℃20℃30℃最短48h24h12h 最长3个月组成：由环橡胶、树脂、增韧剂、银浆、助剂等组成的双组份重防腐涂料。
物理参数：颜色银白色光泽半光比重约1.2干膜厚度 40um湿膜厚度 125um干燥时间23±2℃表干≤2h实干≤8h闪点甲组分31℃乙组分38℃施工说明：混合配比甲组分：乙组分=4：1（重量比）熟化时间打开均匀搅拌即可使用适用期无限制稀释剂氯化橡胶涂料稀释剂施工方法刷涂/辊涂无气喷涂有气喷涂稀释量 0-3% 0-5% 5-15%涂装间隔底材温度0℃20℃30℃最短24h8h6h最长无限制二、工程概况1、概述：220kV线塔直接暴露于大气环境中，经受风吹、日晒、雨淋、气温的冷暖变化，以及周围大气中有害成分的腐蚀等多种外界因素的影响，致使该线路塔体锈蚀严重。
《电力设施防腐涂料施工方案》一、项目背景随着电力行业的不断发展，电力设施的防腐保护变得越来越重要。
电力设施长期暴露在自然环境中，受到大气、水分、化学物质等的侵蚀，容易出现腐蚀现象，影响设施的使用寿命和安全性。
为了确保电力设施的稳定运行，提高其抗腐蚀能力，特制定本防腐涂料施工方案。
本项目涉及的电力设施包括变电站构架、输电线路杆塔等。
这些设施分布在不同的地理位置，环境条件各异，因此需要根据具体情况选择合适的防腐涂料和施工方法。
二、施工步骤1. 表面处理- 采用喷砂或抛丸的方法对电力设施表面进行除锈处理，除锈等级应达到 Sa2.5 级。
- 清除表面的油污、灰尘等杂质，确保表面清洁干燥。
- 对表面的缺陷进行修补，如裂缝、凹坑等，可采用腻子进行填平。
2. 底漆涂装- 选择合适的底漆，一般采用环氧富锌底漆，其具有良好的防锈性能。
- 按照产品说明书的要求进行调配，搅拌均匀。
- 采用高压无气喷涂或刷涂的方法进行底漆涂装，要求涂层均匀、无漏涂。
- 底漆干燥后，对涂层进行检查，如有缺陷应及时修补。
3. 中间漆涂装- 中间漆一般采用环氧云铁中间漆，其具有良好的屏蔽性能和附着力。
- 按照产品说明书的要求进行调配，搅拌均匀。
- 采用高压无气喷涂或刷涂的方法进行中间漆涂装，要求涂层均匀、无漏涂。
- 中间漆干燥后，对涂层进行检查，如有缺陷应及时修补。
4. 面漆涂装- 面漆一般采用聚氨酯面漆或氟碳面漆，其具有良好的耐候性和装饰性。
- 按照产品说明书的要求进行调配，搅拌均匀。
- 采用高压无气喷涂或刷涂的方法进行面漆涂装，要求涂层均匀、无漏涂、颜色一致。
- 面漆干燥后，对涂层进行检查，如有缺陷应及时修补。
5. 质量检查- 对涂层的外观进行检查，要求涂层平整、光滑、无流挂、无气泡、无针孔等缺陷。
- 对涂层的厚度进行检查，采用测厚仪进行测量，要求涂层厚度符合设计要求。
- 对涂层的附着力进行检查，可采用划格法或拉开法进行测试，要求附着力符合标准要求。
本技术公开了一种电力铁塔专用防腐涂料及其制备方法，属于电力防腐材料技术领域，包含的组分及其含量为：环氧树脂3044重量份、聚丙烯酸甲酯25份，三氯甲烷510份、偶联剂3.85.5重量份、纳米氧化物1217重量份、聚二烯基丙二甲基氯化铵4.55.6重量份、磷酸三丁酯2.83.3重量份、防水剂6.77.2重量份、耐热剂5.86.3重量份、耐腐蚀剂8.99.6重量份、缓蚀剂7.38.8重量份、丙酮2026重量份，水4655重量份。
该技术制备的防腐涂料机械性能和绝缘性能优良，耐水、耐高低温、耐化学腐蚀，附着力强，能够长期在酸碱环境中，保持稳定性，综合性能优异。
该涂料能在铁搭表面形成一层致密的保护膜，在防腐蚀的同时，起到防锈的效果，延长电力铁塔的使用寿命。
技术要求1.一种电力铁塔专用防腐涂料，其特征在于：包含的组分及其含量为：环氧树脂30-44重量份、聚丙烯酸甲酯2-5重量份、三氯甲烷5-10重量份、偶联剂3.8-5.5重量份、纳米氧化物12-17重量份、聚二烯基丙二甲基氯化铵4.5-5.6重量份、磷酸三丁酯2.8-3.3重量份、防水剂6.7-7.2重量份、耐热剂5.8-6.3重量份、耐腐蚀剂8.9-9.6重量份、缓蚀剂7.3-8.8重量份、丙酮20-26重量份，水46-55重量份；所述偶联剂为3-氨基丙基三乙氧基硅烷或3-缩水甘油醚氧基丙基三甲氧基硅烷；所述纳米氧化物为纳米氧化镁、纳米二氧化硅和纳米二氧化钛的混合物，纳米氧化镁：纳米二氧化硅：纳米二氧化钛的重量比为4:3:3；所述耐热剂为N-苯基马来酰亚胺或四氯代对苯二甲酸二甲酯中的一种或两种；所述的电力铁塔专用防腐涂料的制备方法，包含如下步骤：1）将12-17重量份的纳米氧化物置于80℃真空干燥箱中干燥13-14h后，与20-26重量份的丙酮混合，加入3.8-5.5重量份的偶联剂，置于磁力搅拌器中搅拌，在20℃-25℃的条件下，转速为300-400r/min，搅拌时间为2-4h，抽滤，将滤液在75-80℃烘箱中烘干6-8h，研磨，得到表面改性的纳米氧化物粉末；2）将2-5重量份的聚丙烯酸甲酯加入到5-10重量份的三氯甲烷中混合，置于磁力搅拌器中，在20℃-25℃的条件下，转速为200-300r/min，搅拌时间为40-45min,得到混合液一；3）将步骤1）得到的表面改性的纳米氧化粉末与步骤2）得到的混合液一混合，并加入46-55重量份的水和2.8-3.3重量份的磷酸三丁酯置于球磨机中球磨，转速为150-180r/min，时间为10-12h，得到混合液二；4）向步骤3）得到的混合液二中加入30-44重量份的环氧树脂、4.5-5.6重量份的聚二烯基丙二甲基氯化铵，置于高速混合机中，调节转速为700-900r/min，搅拌时间为15-30min，然后加入6.7-7.2重量份的防水剂、5.8-6.3重量份的耐热剂、8.9-9.6重量份的耐腐蚀剂、7.3-8.8重量份的缓蚀剂，调节转速为400-500r/min，搅拌时间为5-8h,即得目标产物；5）将步骤4）得到的目标产物在摇瓶机中震荡10-12h,振幅为50mm，转速为100-200r/min，抽滤，即得最终产物。
2.如权利要求1所述的一种电力铁塔专用防腐涂料，其特征在于：所述防水剂为甲基硅酸钠和硬脂酸钙的混合物，甲基硅酸钠：硬脂酸钙的重量比为7:3。
3.如权利要求1所述的一种电力铁塔专用防腐涂料，其特征在于：所述耐腐蚀剂为六亚甲基四胺、肉桂醛、聚天冬氨酸中的一种或多种。
4.如权利要求1所述的一种电力铁塔专用防腐涂料，其特征在于：所述耐腐蚀剂为六亚甲基四胺、肉桂醛和聚天冬氨酸的混合物，六亚甲基四胺：肉桂醛：聚天冬氨酸的重量比为2:3:5。
5.如权利要求1所述的一种电力铁塔专用防腐涂料，其特征在于：所述缓蚀剂为铬酸钠或亚硝酸钠。
6.如权利要求1所述的一种电力铁塔专用防腐涂料，其特征在于：所述耐热剂为N-苯基马来酰亚胺和四氯代对苯二甲酸二甲酯的混合物，N-苯基马来酰亚胺：四氯代对苯二甲酸二甲酯的重量比为4:6。
一种电力铁塔专用防腐涂料及其制备方法技术领域本技术涉及电力防腐材料技术领域，具体涉及一种电力铁塔专用防腐涂料及其制备方法。
背景技术随着国家电力事业的发展，供电电网的覆盖面积以及密度都在不断增加，线路的安全已经与我们的日常生活和工作密不可分。
电力铁塔作为输电线路的重要组成部分，是重要的生命线工程，它与一般的土木工程结构不同，最显著的特点是它由导线连接各个塔杆组成了延绵不断的连续体，如果其中一个电力铁塔遭到破坏，则整个线路都受影响。
目前，输电线路中，铁塔的表面裸露、受不到保护，锈蚀严重，结构强度下降，产生安全隐患。
除了正常的遭受腐蚀外，还要额外承受恶劣天气和环境所导致的腐蚀和损坏，塔杆抵卸自然灾害的能力差，易在大风时发生歪塔、倒塔事故。
因此，在输电线路铁塔的腐蚀防护上进行大力的研究迫在眉睫。
公开号为CN105219219A的专利公开了一种新型高耐磨、防腐蚀、防静电涂料及其制备方法，该涂料包括基础热固性树脂和填料，所述基础热固性树脂是改性的涂料用树脂，所述填料是由碳纳米管、炭黑、石墨、石墨烯、纳米铝粉、导电云母粉中的一种或多种与石英砂、玻璃鳞片、纳米二氧化硅、纳米二硫化钼、氧化铝、改性蒙脱土中一种或多种共混组合而成。
该本技术涂料直接涂覆或喷涂在电子电器设备金属外壳表面，能有效而长久的防止设备受到环境的腐蚀，以及垫点和电磁干扰对设备安全正常稳定使用的影响。
但是，经测试，该技术制得的涂料耐水性能较差，温度适用范围较小，机械性能较差，拉伸强度和断裂伸长率均较小，不适合长期在室外使用，使用寿命短。
公告号为CN102120909B的专利公开了及一种耐候和耐腐蚀钢管外壁用防腐蚀涂料，它是由30~50份的醇酸树脂，2~5份环氧树脂，10~15份萜烯树脂，30~50份的烃类溶剂，3~8份的防腐蚀剂和1~3份催干剂组成。
本技术能在钢管表面形成致密、附着力强的保护层，通过隔离作用阻止或减缓环境中的氧和水的渗透，从而阻碍腐蚀微电池的产生，起到较好的防腐蚀保护作用。
但是，该技术的制备方法，是将原料进行简单的混合，制备过程中会掺杂大量的杂质，影响材料的纯度，经测试，该技术的耐酸碱腐蚀性能较差，温度适用范围较小。
技术内容有鉴于此，本技术提供一种机械性能良好，耐水，耐高温，耐腐蚀，附着力强，用于电力铁塔的防腐涂料及其制备方法。
为解决上述技术问题，本技术采用的技术方案为：一种电力铁塔专用防腐涂料，包含的组分及其含量为：环氧树脂30-44重量份、聚丙烯酸甲酯2-5份，三氯甲烷5-10份、偶联剂3.8-5.5重量份、纳米氧化物12-17重量份、聚二烯基丙二甲基氯化铵4.5-5.6重量份、磷酸三丁酯2.8-3.3重量份、防水剂6.7-7.2重量份、耐热剂5.8-6.3重量份、耐腐蚀剂8.9-9.6重量份、缓蚀剂7.3-8.8重量份、丙酮20-26重量份，水46-55重量份。
进一步的，所述偶联剂为3-氨基丙基三乙氧基硅烷或3-缩水甘油醚氧基丙基三甲氧基硅烷。
进一步的，所述纳米氧化物为纳米氧化镁、纳米二氧化硅和纳米二氧化钛的混合物，重量比纳米氧化镁：纳米二氧化硅：纳米二氧化钛为4:3:3。
进一步的，所述防水剂为甲基硅酸钠和硬脂酸钙的混合物，重量比甲基硅酸钠：硬脂酸钙为7:3。
进一步的，所述耐腐蚀剂为六亚甲基四胺、肉桂醛、聚天冬氨酸中的一种或多种。
进一步的，所述耐腐蚀剂为六亚甲基四胺、肉桂醛和聚天冬氨酸的混合物，重量比六亚进一步的，所述缓蚀剂为铬酸钠或亚硝酸钠。
进一步的，所述耐热剂为N-苯基马来酰亚胺或四氯代对苯二甲酸二甲酯中的一种或两种。
进一步的，所述耐热剂为N-苯基马来酰亚胺和四氯代对苯二甲酸二甲酯的混合物，重量比N-苯基马来酰亚胺：四氯代对苯二甲酸二甲酯为4:6。
进一步的，所述的电力铁塔专用防腐涂料的制备方法，包含如下步骤：1）将12-17重量份的纳米氧化物置于80℃真空干燥箱中干燥13-14h后，与20-26重量份的丙酮混合，加入3.8-5.5重量份的偶联剂，置于磁力搅拌器中搅拌，在20℃-25℃的条件下，转速为300-400r/min，搅拌时间为2-4h，抽滤，将滤液在75-80℃烘箱中烘干6-8h，研磨，得到表面改性的纳米氧化物粉末；2）将2-5重量份的聚丙烯酸甲酯加入到5-10重量份的三氯甲烷中混合，置于磁力搅拌器中，在20℃-25℃的条件下，转速为200-300r/min，搅拌时间为40-45min,得到混合液一；3）将步骤1）得到的表面改性的纳米氧化粉末与步骤2）得到的混合液一混合，并加入46-55重量份的水和2.8-3.3重量份的磷酸三丁酯置于球磨机中球磨，转速为150-180r/min，时间为10-12h，得到混合液二；4）向步骤3）得到的混合液二中加入30-44重量份的环氧树脂、4.5-5.6重量份的聚二烯基丙二甲基氯化铵，置于高速混合机中，调节转速为700-900r/min，搅拌时间为15-30min，然后加入6.7-7.2重量份的防水剂、5.8-6.3重量份的耐热剂、8.9-9.6重量份的耐腐蚀剂、7.3-8.8重量份的缓蚀剂，调节转速为400-500r/min，搅拌时间为5-8h,即得目标产物；5）将步骤4）得到的目标产物在摇瓶机中震荡10-12h,振幅为50mm，转速为100-200r/min，抽滤，即得最终产物。
本技术的有益效果是：环氧树脂作为防腐蚀的材料，不但抗水、抗渗漏性好，强度较高，同时附着力强，介电性能良好，变形收缩率小，可提高材料的稳定性和柔韧性。
本技术采用的环氧树脂为酚醛环氧树脂，具有良好的机械性能，耐热性更好。
采用偶联剂改性纳米氧化物，提高纳米粒子的亲油性，使其更容易在有机溶剂中分散，增强分子之间的相容性，表现出良好的界面现象，提高材料的力学性能。
聚二烯基丙二甲基氯化铵与纳米氧化物粒子有机结合，提高材料的耐腐蚀性，同时增强环氧树脂的固化效果。
三氯甲烷作为溶剂溶解聚丙烯酸甲酯。
聚丙烯酸甲酯具有抗菌性能和紫外线屏蔽性能，与环氧树脂结合，提高涂料的附着力，与纳米氧化物协同作用，延长材料的耐候性。
磷酸三丁酯作为消泡剂，降低表面张力，抑制泡沫产生，提高化学稳定性。
防水剂增强憎水性，提高材料的抗渗防潮能力，耐腐蚀剂提高材料耐酸碱性能，增强化学稳定性，延长材料的使用寿命。
耐热剂可加快结晶速率、增加结晶密度和促使晶粒尺寸微细化，显著提高涂料的热变形温度。
缓蚀剂中的分子定向排列在金属表面，形成一层疏水膜，隔绝水分子与金属表面接触，从而起到缓蚀、防锈作用，丙酮为有机溶剂。
本技术对纳米氧化物进行改性，纳米氧化物具有显著的协同效应，各种材料有机结合，发挥各组分的协同效应，制得的电力铁塔专用防腐涂料，机械性能和绝缘性能优良，耐水、耐高低温、耐化学腐蚀，附着力强，能够长期在酸碱环境中，保持稳定性，能在在-50℃至100℃的环境中长期使用，综合性能优异。
