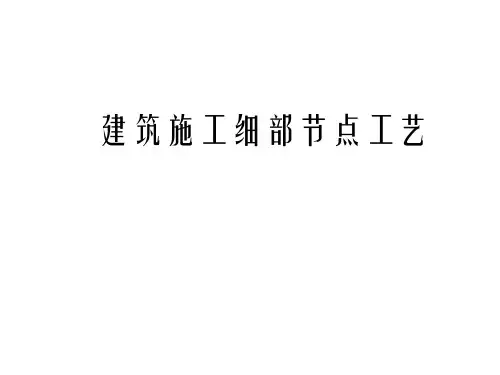

建筑工程施工设计-建筑工程节点细部做法讲解
- 格式:pptx
- 大小:22.94 MB
- 文档页数:48
第1篇一、引言建筑工程施工细部做法是指在建筑施工过程中,对各个部位进行精细化施工,确保工程质量、美观和安全的一种施工方法。
本文将从以下几个方面介绍建筑工程施工细部做法。
二、施工准备1. 施工图纸:在施工前,要对施工图纸进行仔细审查,确保图纸的准确性和完整性。
2. 材料设备:根据施工图纸要求,准备所需的建筑材料、设备、工具等。
3. 施工人员:组织施工人员,进行技术交底,确保施工人员掌握施工技术要求。
4. 施工现场:对施工现场进行清理,确保施工环境整洁、安全。
三、基础工程1. 地基处理:根据地质条件,采取相应的地基处理方法,确保地基稳定。
2. 基础施工:严格按照施工图纸要求,进行基础施工,确保基础尺寸、位置准确。
3. 防水层施工:在基础施工完成后,进行防水层施工,确保防水效果。
四、主体结构工程1. 模板工程:根据设计要求,选用合适的模板材料,确保模板的强度、刚度和稳定性。
2. 钢筋工程:按照施工图纸要求,进行钢筋绑扎、焊接,确保钢筋间距、保护层厚度符合规范。
3. 混凝土工程:混凝土搅拌、运输、浇筑、振捣、养护等环节要严格按照规范进行,确保混凝土质量。
4. 防水工程:在主体结构施工过程中,进行防水施工,确保防水效果。
五、装饰装修工程1. 面层施工:根据设计要求,选用合适的面层材料,确保面层平整、牢固。
2. 门窗安装:按照设计要求,进行门窗安装,确保门窗开启灵活、密封良好。
3. 墙面、地面施工:墙面、地面施工要平整、牢固,表面无明显裂缝、色差。
4. 涂饰工程:涂饰工程要均匀、细腻,颜色一致,无明显刷痕。
六、安装工程1. 电气工程:按照设计要求,进行电气线路敷设、设备安装,确保电气系统安全、可靠。
2. 水暖工程:按照设计要求,进行水暖管道敷设、设备安装,确保水暖系统正常运行。
3. 空调通风工程:按照设计要求,进行空调通风管道敷设、设备安装,确保空调通风效果。
七、竣工验收1. 施工单位自检:在施工过程中,施工单位要定期进行自检,确保工程质量。
建筑工程施工细部做法一、建筑钢筋连接施工1. 钢筋连接的种类建筑钢筋连接主要包括搭接连接、焊接连接和螺纹连接。
其中,搭接连接是指将两根钢筋端靠在一起并固定的连接方式;焊接连接是指通过焊接将两根钢筋连接在一起的方式;螺纹连接是指通过螺纹将两根钢筋连接在一起的方式。
2. 钢筋搭接连接施工搭接连接是建筑工程中一种常见的钢筋连接方式,其施工步骤如下:(1)准备工作:将需要连接的两根钢筋按照设计要求剪断,并确保钢筋表面清洁。
(2)对准连接部位:将两根钢筋端靠在一起,确保连接部位对齐。
(3)调整位置:通过调整两根钢筋的位置,确保连接部位没有空隙。
(4)固定连接:使用焊接机对两根钢筋进行焊接,确保连接牢固。
3. 钢筋焊接连接施工钢筋焊接连接是建筑工程中一种常见的连接方式,其施工步骤如下:(1)准备工作:将需要连接的两根钢筋按照设计要求剪断,并确保钢筋表面清洁。
(2)对准连接部位:将两根钢筋端靠在一起,确保连接部位对齐。
(3)调整位置:通过调整两根钢筋的位置,确保连接部位没有空隙。
(4)焊接连接:使用电焊机对两根钢筋进行焊接,确保连接牢固。
4. 钢筋螺纹连接施工钢筋螺纹连接是建筑工程中一种常见的连接方式,其施工步骤如下:(1)准备工作:将需要连接的两根钢筋按照设计要求剪断,并确保钢筋表面清洁。
(2)对准连接部位:将两根钢筋端靠在一起,并使用螺纹套筒将两根钢筋连接在一起。
(3)调整位置:通过调整两根钢筋的位置,确保连接牢固。
(4)固定连接:使用扭剪扳手将螺纹套筒拧紧,确保连接牢固。
二、混凝土浇筑施工1. 混凝土配合比的确定混凝土配合比的确定是混凝土浇筑施工中非常重要的一步。
在确定混凝土配合比时,需要考虑混凝土的强度等级、使用环境、坍落度等因素。
2. 模板安装施工模板安装是混凝土浇筑施工中的重要环节。
在模板安装时,需要确保模板的水平度和垂直度,并且要注意加强模板的支撑,以确保混凝土浇筑过程中不会发生模板变形或倾倒的情况。
工程细部节点做法详细总结结构工程一、地基与基础工程1、基础筏板后浇带留置1.材料:钢板止水带、钢板网、木模板、钢筋。
2.工具:电焊机、铁皮剪子、电锯。
3.工序:焊接附加钢筋→安装止水钢板→裁剪、安装钢板网→安装、加固模板。
4.工艺方法:根据筏板厚度、止水带位置,沿止水钢板长度方向中心点焊Φ12附加钢筋,间距300~500mm。
将附加钢筋与筏板上下层钢筋连接以固定止水钢板,止水钢板槽口应朝向迎水面。
根据止水钢板位置及筏板厚度裁剪钢板网,在止水钢板的上下部位安装钢板网,钢板网位于附加钢筋内侧并与筏板钢筋绑扎。
在钢板网的外侧支设模板,模板上口根据钢筋间距锯出槽口,控制好钢筋保护层厚度及钢筋间距,支撑加固方木间距不大于500mm。
5.控制要点:止水钢板、钢板网的安装,模板支撑。
6.质量要求:后浇带宽度允许偏差±10mm。
止水钢板固定顺直。
7.做法详图:8.实例图2、地下室外墙新型止水螺杆5.控制要点:加固、浇筑、清孔、填塞、防水。
6.质量要求:螺栓孔端头填塞密实,防水处理到位。
7.做法详图:实物图:8.实例图8.实例图8.实例图2、钢筋滚轧直螺纹连接1.材料:钢筋、连接套筒、保护帽。
2.工具:直螺纹滚丝机、扳手、砂轮切割机。
3.工序:钢筋下料→滚丝→丝头检验→直螺纹套筒连接。
4.工艺方法:根据钢筋料单采用砂轮切割机对钢筋切割下料,切口的端面平整并与轴线垂直。
要求加工好的钢筋螺纹的丝头、牙形、螺距等必须与连接套筒一致,螺牙应无裂纹、无断牙及其他缺陷,丝头加工长度为标准型套筒长度的1/2(选用套筒规格应符合表2-1),及时在套丝端安装塑料保护帽。
套筒连接时,将钢筋丝头拧入经型式检验合格的连接套筒,用扳手拧紧,使钢筋丝头在套筒中央位置相互顶紧,再用扭力扳手校核拧紧力矩,标准型接头安装后的外露螺纹不大于两个完整丝扣。
5.控制要点:切割下料、螺纹加工、钢筋连接。
6.质量要求:切割端头平整、与轴线垂直,丝头长度公差为+2P,钢筋连接牢固。
建筑工程细部节点做法
在建筑工程细部节点的设计和施工过程中,有许多重要的考虑因素。
以下是一些常见的做法:
1. 柱-梁连接:在柱-梁连接处,通常会使用焊接、螺栓或者预
制构件等方式进行连接。
连接部位应该保证良好的结构刚度和承载能力,并且考虑到建筑物的振动和变形等因素。
2. 梁-板连接:在梁-板连接处,常见的做法是采用焊接、锚固
螺栓或者预制构件进行连接。
连接的设计应该考虑到荷载的传递和承载力的要求,同时还要注意防止板和梁之间的滑移。
3. 柱-基础连接:柱与基础的连接是确保结构稳定性的重要部分。
一般情况下,使用钢筋混凝土柱的底部会进行埋长钢筋或锚板的预留,以便将柱与基础牢固连接起来。
4. 墙体连接:建筑物中的墙体连接可以通过钢筋混凝土梁、柱或者钢结构构件进行连接。
连接的设计应该考虑到墙体的稳定性和承载能力,并且采取适当的措施来抵御水平荷载和地震力。
5. 窗户和门的细部处理:窗户和门的细部处理需要考虑到密封性、保温性和结构性的要求。
常见的做法是在窗户和门框周围设置密封材料,如密封胶和密封条,以确保建筑物内外的气密性和水密性。
以上是几个常见的建筑工程细部节点的做法,每个节点的设计
和施工都应根据具体项目的要求和相关标准进行合理规划和实施。
工程细部节点做法详细总结结构工程一、地基与基础工程1、基础筏板后浇带留置1.材料:钢板止水带、钢板网、木模板、钢筋。
2.工具:电焊机、铁皮剪子、电锯。
3.工序:焊接附加钢筋→安装止水钢板→裁剪、安装钢板网→安装、加固模板。
4.工艺方法:根据筏板厚度、止水带位置,沿止水钢板长度方向中心点焊Φ12附加钢筋,间距300~500mm。
将附加钢筋与筏板上下层钢筋连接以固定止水钢板,止水钢板槽口应朝向迎水面。
根据止水钢板位置及筏板厚度裁剪钢板网,在止水钢板的上下部位安装钢板网,钢板网位于附加钢筋内侧并与筏板钢筋绑扎。
在钢板网的外侧支设模板,模板上口根据钢筋间距锯出槽口,控制好钢筋保护层厚度及钢筋间距,支撑加固方木间距不大于500mm。
5.控制要点:止水钢板、钢板网的安装,模板支撑。
6.质量要求:后浇带宽度允许偏差±10mm。
止水钢板固定顺直。
7.做法详图:8.实例图2、地下室外墙新型止水螺杆5.控制要点:加固、浇筑、清孔、填塞、防水。
6.质量要求:螺栓孔端头填塞密实,防水处理到位。
7.做法详图:实物图:8.实例图8.实例图8.实例图2、钢筋滚轧直螺纹连接1.材料:钢筋、连接套筒、保护帽。
2.工具:直螺纹滚丝机、扳手、砂轮切割机。
3.工序:钢筋下料→滚丝→丝头检验→直螺纹套筒连接。
4.工艺方法:根据钢筋料单采用砂轮切割机对钢筋切割下料,切口的端面平整并与轴线垂直。
要求加工好的钢筋螺纹的丝头、牙形、螺距等必须与连接套筒一致,螺牙应无裂纹、无断牙及其他缺陷,丝头加工长度为标准型套筒长度的1/2(选用套筒规格应符合表2-1),及时在套丝端安装塑料保护帽。
套筒连接时,将钢筋丝头拧入经型式检验合格的连接套筒,用扳手拧紧,使钢筋丝头在套筒中央位置相互顶紧,再用扭力扳手校核拧紧力矩,标准型接头安装后的外露螺纹不大于两个完整丝扣。
5.控制要点:切割下料、螺纹加工、钢筋连接。
6.质量要求:切割端头平整、与轴线垂直,丝头长度公差为+2P,钢筋连接牢固。
