优质屋面工程细部做法第一篇：优质屋面工程细部做法优质屋面工程细部做法优质屋面工程细部做法一、优质屋面工程细部作法质量要求1．屋面的面层及天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造、排水坡度等必须符合设计要求。

保温层的排汽作法及排汽口构造应符合88J5图集的要求。

面层的材料质量及配合比必须符合设计要求。

2．防水材料的铺设、搭接、压接、坡度和上卷收头高度及构造作法应符合规定。

防水层与基层粘结牢固、结合严密、无滑移、无空鼓、无渗漏。

屋面、阳台、雨篷排水口留置、坡度或水箅子安装符合设计要求，排水畅通，不得有翘边、例泛水、积水。

3．屋面防水层周边抹灰保护层不空裂，女儿墙内侧及顶部抹灰不空裂。

屋面排汽管、排汽孔留置的高度、位置，应符合上人或不上人屋面的规定。

4．屋面排水的坡度和铺撒片状石渣的规格、厚度应符合设计要求，铺撒均匀，无粉末。

铺撒彩砂应均匀，粘结牢固。

铺设人造草坪应均匀平整、防风吹落。

铺设地砖块材的平整度、坡度、排水孔和伸缩缝作法应符合要求，纵横缝顺直均匀，嵌缝合格无污染。

5．其他饰面材料面层的施工方法及技术除满足上述质量要求外，还要满足装饰、装修、楼地面工程的质量标准。

二、屋面面层精品效果的控制要点1．控制屋面坡度，在排水通畅的前提下，坡度适宜，行走舒适。

应在屋面结构施工前，做好屋面坡度施工的深化设计，计算屋面各层作法的厚度、标高、坡度，以及与凸出屋面的竖向结构的标高和尺寸关系。

当发现与规范相抵触时，提前与设计人员协商解决，满足创精品的施工需要。

2．控制屋面面层的装饰质量。

屋面面层的饰面质量，除要满足装饰、装修、楼地面的饰面标准外，还要保证坡度正确合理，排水通顺。

装饰材料及其构造要求，还要适应温差变化大的露天环境，具有抗风化、耐久性强的特点，细部处理注重美观统一，保证使用功能并具有小品特色。

3．控制屋面平面面层与竖向结构之间过渡的装饰作法。

屋顶竖向结构(建筑物及女儿墙)与屋顶平面交界处宜设圆弧造型过渡，通过圆弧消除不规则的尺寸偏差，以便于排砖、设缝、找规矩。

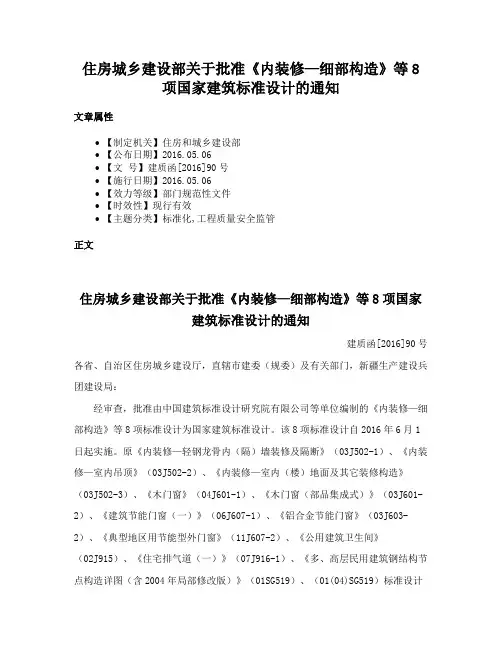

住房城乡建设部关于批准《内装修—细部构造》等8项国家建筑标准设计的通知文章属性•【制定机关】住房和城乡建设部•【公布日期】2016.05.06•【文号】建质函[2016]90号•【施行日期】2016.05.06•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化,工程质量安全监管正文住房城乡建设部关于批准《内装修—细部构造》等8项国家建筑标准设计的通知建质函[2016]90号各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：经审查，批准由中国建筑标准设计研究院有限公司等单位编制的《内装修—细部构造》等8项标准设计为国家建筑标准设计。

该8项标准设计自2016年6月1日起实施。

原《内装修—轻钢龙骨内（隔）墙装修及隔断》（03J502-1）、《内装修—室内吊顶》（03J502-2）、《内装修—室内（楼）地面及其它装修构造》（03J502-3）、《木门窗》（04J601-1）、《木门窗（部品集成式）》（03J601-2）、《建筑节能门窗（一）》（06J607-1）、《铝合金节能门窗》（03J603-2）、《典型地区用节能型外门窗》（11J607-2）、《公用建筑卫生间》（02J915）、《住宅排气道（一）》（07J916-1）、《多、高层民用建筑钢结构节点构造详图（含2004年局部修改版）》（01SG519）、（01(04)SG519）标准设计同时废止。

附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部2016年5月6日附件国家建筑标准设计名称及编号表序号编号GJBT- 标准设计号标准设计名称主编单位备注1 1379 16J502-4内装修—细部构造中国建筑设计院有限公司环境艺术设计研究院中国建筑标准设计研究院有限公司代替03J502-1～32 138016J601木门窗中国建筑标准设计研究院有限公司代替04J601-103J601-23 1381 16J607建筑节能门窗中天王董国际工程设计顾问代替06J607-1有限公司中国建筑标准设计研究院有限公司中国建筑科学研究院建筑环境与节能研究院03J603-2 11J607-24 1382 16J914-1公用建筑卫生间中国昆仑工程公司中国建筑标准设计研究院有限公司代替02J9155 1383 16J916-1住宅排气道国家住宅与居住环境工程技术研究中心中国建筑标准设计研究院有限公司代替07J916-16 1384 16J934-3 中小学校建筑设计常用构造做法北京市建筑设计研究院有限新编公司中国建筑标准设计研究院有限公司7 1385 16G108-7《高层民用建筑钢结构技术规程》图示中国建筑标准设计研究院有限公司西安建筑科技大学新编8 1386 16G519多、高层民用建筑钢结构节点构造详图中国建筑标准设计研究院有限公司代替01SG51901（04）SG519。

建筑工程屋面工程施工工艺及质量验收标准1总则为了提高屋面工程施工质量，结合国家现行相关施工验收规范和施工工艺标准，整理制定本标准。

本章适用于新建居住建筑的屋面工程的施工工艺、质量标准及分部验收。

本标准未提及之事项，须执行国家现行相关规范、标准，当本标准与国家现行相关规范、标准要求不一致时，应按更严格的规定执行。

2施工方案的确定屋面工程施工前一定要制定详细合理的施工方案，方案必须具有针对性，方案中要针对找平层施工中容易出现的积水、空鼓、起砂、裂缝，屋面防水层的防渗漏措施，屋面细部构造中对天沟、檐沟、檐口、水落口、女儿墙、山墙、反梁过水孔、屋面排气孔、屋面出入口、烟道出口、下水排气孔处的收口及防水处理，屋面保护层的防开裂措施，屋面缸砖的排砖、分隔缝的留置、嵌缝的处理，女儿墙、电梯机房外墙、出屋面通风口等处的披水做法、台度处理，女儿墙及出屋面通风口的压顶、返水檐做法（台度统一、顺直、坡度、滴水设置）、屋面通风管道的留置、设施基座的细部做法，机房雨水管的留置（牢固、顺直）、收水簸箕的做法，屋面避雷的做法，屋面涂料分色的处理以及坡屋面的屋脊和屋顶窗等要有详细节点做法，并附图。

3施工准备3.1技术准备首先要对施工图纸进行审核，施工前要根据屋面形状、屋面工程做法、各层（保温、找坡、找平、保护）厚度、雨落口所在的位置等，确定雨落口（天沟、檐沟）最低处的面层标高，再根据设计屋面坡度，计算确定屋脊处屋面标高；并据此画出屋面的坡向图、各层做法高程和雨落口、排气道等位置、标高图，并制定具有针对性的专项施工方案。

3.2材料要求3.2.1水泥：采用32.5Mpa及以上水泥，水泥进场时应具有出厂合格证、性能检验报告。

3.2.2砂：0.35-0.5mm的中砂，颗粒要求坚硬洁净，不得含有粘土，草根等杂物，并要求过筛，筛孔直径为5mm。

3.2.3保温材料：根据设计图纸要求选择保温材料，保温材料分板状保温材料、整体保温材料和纤维保温材料，要求其在进场时具有产品出厂合格证、性能检测报告，进场后及时取样复试，合格后方可使用。

屋面防水节点做法屋面防水需满足图纸设计要求，并符合?屋面工程工程质量验收标准?、?建筑工程质量统一验收标准?、?建筑工程标准强制性条文?等标准、规程。

本技术方案仅列举西北地区的常规节点做法。

一、坡屋面工程1、节点做法1.1坡屋面节点做法：现浇钢筋混凝土屋面板〔钢筋头预埋〕；水泥砂浆找平层SBS卷材防水；挤塑聚苯板〔或其它保温材料〕保温层；细石混凝土保护层焊接挂瓦条及顺水条铺设西班牙瓦〔或其它屋面瓦等饰面材料〕1.2天沟节点做法：结构混凝土板；1:8水泥珍珠岩〔或其他轻集料材料〕找2%坡坡向排水口；20厚1:2.5水泥砂浆找平层；4厚SBS卷材防水层；20厚1:2.5水泥砂浆保护层随手抹平3、主要施工工艺3.1找平层：水泥砂浆20厚1：3找平层材料要求：水泥采用经硅酸盐水泥，砂子采用中砂，含泥量不得超过3%，有机杂质含量不大于0.5%，级配良好，空隙率小。

作业条件：屋面结构施工完成，已办理验收手续和隐蔽工程验收记录；穿过屋面板的各种预埋管及烟道、天沟等根部均已按设计要求施工完毕；根据屋面设计要求的坡度弹标高线、找规矩，并清理板面灰渣等杂物；找平层材料已备齐，并运到现场，经复查材质符合要求。

操作工艺：基层清理→冲筋贴饼→找平层摊铺→找平层抹压→养护。

找平层施工前，将基层外表灰渣、杂物等清理于净；根据设计坡度要求弹标高线、拉线找坡、贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m左右，冲筋后即可抹找平层；施工前在板面洒水微湿润，随扫一道水泥浆随铺水泥砂浆，随用大杠尺沿冲筋高度找平，并用木抹子搓揉压实，抹时应用力均匀，并后退着操作。

用靠尺检查平整度；找平层的操作顺序是转角——立面——平面，找平层先找坡、弹线、从挑檐部位、天沟、山墙部位开始，待立面及细部处理抹灰完成后再抹斜面大面找平层；大面抹灰要求压平、压实，以防起砂；水泥砂浆找平层抹平压实后，应进行浇水养护，浇水次数应能保持砂浆面层具有足够的湿润状态；养护时间一般不少于3d，枯燥后即可进行防水层施工。

安装工程（通用部分、给排水与采暖工程、通风与空调工程）创优细部节点做法一、安装工程通用部分1、设备间设备、管线综合布置1.材料：电子版设计图纸、图纸会审纪要、设备技术参数资料。

2.工具：计算机、CAD软件或三维设计软件。

3.工序：安装电子版原设计图→ 各专业图纸叠加→ 找出管线碰撞点→ 调整管线空间位置消除碰撞→ 确定支架形式→ 绘制综合布置图→ 设计单位确认→ 施工。

4.工艺方法：（1）在设备、管线参数确定后，设备间机电工程施工前完成深化设计；设备间安装工程施工前，经业主向原设计单位索要各专业电子版设计图纸，在计算机上安装CAD软件及电子版设计图纸。

（2）利用CAD或三维深化设计软件对安装各专业图纸进行叠加，找出管线、设备碰撞位置。

（3）对于碰撞的管线、设备，调整时应遵循下列原则：①确定设备和设备相连的管、配件尺寸及管线进出口位置；②排布达到设备的进出口，设备基础的中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致；③管线宜靠近墙、梁集中合理布设。

（4）形成的深化图，提交原设计单位确认后实施；（5）安装各专业统一按照深化设计图规定的空间位置进行设备间施工（距离弯头500mm范围内应设置支吊架）。

5.控制要点：成行成线、维护方便、按照综合管线布置图施工。

6.质量要求：设备、管线排列整齐，成行成排，部件标高、朝向一致。

7.做法详图：8.实例图：2、电气竖井1.材料：电子版设计图纸、图纸会审纪要。

2.工具：钢卷尺、红外放线仪、计算机、CAD软件或三维设计软件3.工序：核对预留孔洞→ 计算机排版→ 调整设备位置、标高→ 绘制布置图→ 根部处理→ 施工。

4.工艺方法：（1）根据设计图纸、桥架容量及尺寸、配电箱尺寸，核对竖井管线设备位置及孔洞预留尺寸、位置，利用CAD或三维深化设计软件布置电井内设施；（2）排布应遵循下列原则：①强弱电分开，且相对集中；②配电箱应沿墙整齐排列，同范围箱体下沿标高一致。

精装修工程细部节点做法图文解析
精装修工程细部节点做法详解（图文并茂）
01.墙面石材饰面细部构造
1、石材干挂法施工示意图：
●适用范围：
室内大厅、电梯厅等公共空间。

●施工工序：
●重点说明：
1）所有型钢规格符合国家标准，热镀锌处理，焊接部位做防锈处理。

不锈钢石材挂件钢号为202以上、沿海项目需采用304钢号连接配件。

2）石材厚度要求在20mm以上，2500mm高以内的墙体，竖向需采用5#槽钢，横向采用40mm×40mm型角钢，间距根据石材的横缝排版确定。

2500mm高以上的墙体，竖向需采用8#槽钢，横向采50mm×5mm型角钢，间距根据石材的横缝排版确定。

2、墙面石材U型凹槽排版示意图：
●适用范围：
室内大厅、电梯厅、卫生间等墙面。

●重点说明：
石材墙面横缝，需根据人体的视线高度排布。

3、墙面石材阳角收口示意图：
●适用范围：
室内大厅、电梯厅、卫生间等墙面。

●重点说明：
墙面石材阳角收口均需45度拼接对角处理；待墙面石材全部铺贴完成后，须调制与石材同色的云石胶作勾缝处理，勾缝必须严密;墙面石材阳角按设计要求加工。

4、墙面石材阴角收口示意图：。

精装修工程细部节点构造标准资料北京安达惠木业有限公司编制:审核:审批:1日总则一、主要编制依据:1、《建筑装饰修工程质量验收规范》GB 50210—20012、《住宅装饰装修工程施工规范》GB 50327—20013、《建筑地面工程质量验收规范》GB 50209—20024、《建筑内部装修设计防火规范》GB 50222—955、《建筑设计防火规范》GBJ 16—87(2001版)6、《房屋建筑制图统一标准》GB/T 50001—20017、《国家建筑标准设计图集》J502—1~3(内装修)二、适用范围:精装修项目(公装家装)通用标准1、墙地面石材铺贴深色系列石材采用32.5米pa普通硅酸盐水泥混合中砂或粗砂,(含泥量不大于3%)1:3配比作为结合层;浅色石材采用32.5米pa白水泥砂浆掺白石屑1:3配比作为结合层或采用专用的石材黏结剂;按产品说明书执行.2、墙地面防水处理应采用柔性防水涂料,须纵、横防水各一遍,以保证防水层密封性.厨卫湿区(如沐浴房、浴缸)的墙面防水高度不低于1800米米,干区的墙面防水高度不低于300米米.3、卫生间结构地面必须作蓄水试验,蓄水由总包负责进行,蓄水试验完成后需由监理、业主、总包单位三方签证后,并以此作为移交(装修施工方)接收手续.楼面排水系统安装完及装修施工的防水层完成后,由装修施工单位再次做蓄水试验,防水层未干前严禁蓄水试验,如蓄水过程中发现水变浑浊或乳白,说明防水层养护时间不够,防水层已被水溶解、破坏,防水失败,须重做.4、石材应做六面防护,石材六面防护须纵、横各一遍,待第一遍防护干了以后开始刷第二遍防护,完全干后铺贴.5、石材面层铺贴前应用专用锯齿状批刀背面刮一层粘结剂,晾干后再刮一层粘结剂进行铺贴.浅色石材应采用白色石材专用粘结剂.6、所有石材外露切割面(除非设计有特殊要求),否则必须进行抛光处理.7、地面石材完成后应进行晶面处理,镜面板材的镜向光泽值亮度要求不低于80光泽单位.8、大理石铺贴时应铲除背面网格布(干挂墙面除外).9、所有型钢规格符合国家标准,热镀锌处理;钢架焊接部位须作二度以上防锈处理;不锈钢石材挂件钢号为202以上、沿海项目需采用304钢号.10、淋浴房挡水条需按设计图纸要求现场弹线,结构楼面预植φ6米米圆钢,间距不大于300米米,在顶端处焊接φ6米米圆钢连接,制模浇捣翻边.翻边处地面应预先凿毛,采用细石砼(瓜子片)浇捣,挡水翻边与墙体交接处应伸入墙体20米米,并与地面统一做防水处理.11、木基层必须进行三防处理,即:防火、防潮、防虫.12、木制品要求工厂加工,现场安装.木皮厚度应不低于60丝,油漆需符合环保要求,阳角收口应在工厂制作完成后现场安装.木制品出厂前背面必须刷防潮漆或贴平衡纸,以防止表面与背面应力不平衡而导致产品变形,安装时不得在表面用枪钉固定.13、房门均须配置一只门吸或门阻,安装位置根据现场实际位置确定. 门套企口边嵌镶橡胶防撞条(色系与木饰面相同或按设计要求).房门配置三只以上合页,安装位置:上部第一合页距门顶边180米米,第二只距第一只200米米—350米米(根据门高度或按比例定),底部一只合页距门底边180米米.门扇上的五金件,如暗藏闭门器、合页、锁孔等开槽、开孔须在工厂油漆完成前开设完毕,严禁在油漆工序完成后进行,以防止油漆饰面损伤、破坏等,同时门的封边不得有暴边、开裂现象.14、吊杆应采用热镀锌成品螺纹杆,间距不大于900米米.吊杆长度大于1200米米,须采用60系主龙骨或Ｌ30x30米米热镀锌角钢作反支撑加固处理.15、主龙骨厚度为1.2米米,间距为800米米—1000米米,主龙骨按房间短跨长度起拱小于3‰.次龙骨壁厚为0.6米米,次龙骨中心间距为300米米x600米米.与墙体收口边龙骨宜采用专业Ｕ形轻钢龙骨而不宜采用木方.16、厨房、卫生间顶面如设计要求为防水石膏板吊顶,均需采用热镀锌50系列直卡式系列轻钢龙骨(A型),低位吊顶采用50系列轻钢龙骨,封单层12米米防水纸面石膏板或双层9.5米米防水纸面石膏板.17、其它空间如设计要求为石膏板吊顶需采用:高位采用单层12米米石膏板铺设,低位采用双层9.5米米石膏板铺设,板材的长边(即包封边)应沿纵向次龙骨铺设.相邻两块石膏板之间应错缝拼接,留缝4—6米米.上下两层石膏板的接缝应错开,不得在同一根龙骨上接缝(即通缝),上下层石膏板接触面须满涂刷白乳胶并用自攻螺丝固定在轻钢龙骨副龙骨上.18、安装石膏板的自攻螺丝钉帽须沉入板面0.5~1.0米米,但不应使纸面破损.钉帽涂防锈漆,待防锈漆干透后,检查是否存有螺钉钉头气孔出现,如有需整改,腻予掺防锈漆补平.石膏板安装前,须核对灯孔与龙骨的位置,严禁灯孔与主、次龙骨位置重叠(在做顶棚总平面图时,应该标注各专业终端设备位置,放线定位把相关位置返于顶棚或落地面,基层龙骨施工时就应该避免位置重叠而切断副龙骨甚至主龙骨).19、吊顶要求采用成品检修孔,规格满足检修要求.20、墙面批灰腻子调入10%清油,平整度和垂直度必须达标,横平竖直; 每个空间再定位放线阶段需“找方正”,确定阴阳角横平竖直.21、墙纸饰面应待平整度及垂直度符合施工要求后,用醇酸清漆满涂于墙面,不少于2遍,但厚度不宜过厚,并采用专业配套墙纸、墙布胶浆粘贴.22、玻璃应采用钢化玻璃,并且所有玻璃制口需四周磨边处理.23、所有需用硅胶收口部位,必须采用与周边同色(或按设计要求)中性防霉硅胶或耐候胶.24、顶棚、墙面乳胶漆标准见另案专题方案.25、顶棚、墙面皮革或布料软硬包标准见另案专题方案.目录第一章地面工程（一）地面石材工程细部构造1.室内普通地面石材施工示意图 (09)2.室内厨卫地面石材施工示意图 (10)3.阳台地面石材(砖)施工示意图 (11)4.地面地漏安装示意图 (12)5.卫生间地漏施工示意图 (13)6.移门淋浴房石材施工示意图 (14)7.开门淋浴房石材施工示意图 (15)8.厨卫门套根部防水施工示意图 (16)9.厨卫门套、门槛石安装示意图1 (17)10.楼梯地面石材饰面示意图 (18)11.石材加厚边施工示意图 (19)（二）木地板地面细部构造1.实木地板铺装示意图01 (20)2.地面木地板与门槛石界面收口节点 (21)第二章:墙面工程(一) 墙面石材饰面细部构造1.石材干挂法施工示意图01 (22)2.墙面石材U型凹槽排版示意图 (23)3.墙面石材阳角收口示意图 (24)4.墙面石材阴角收口示意图 (25)5.石材检修门示意图 (26)6.钢架台盆安装示意图 (27)7.台下柜台盆安装示意图 (28)8.卫生间玻璃隔断与大理石墙面交接施工节点 (29)9.淋浴房门预埋件安装示意图 (30)10.卫生间壁龛施工示意图 (31)11.浴缸石材收口施工示意图01 (32)12.浴缸石材收口施工示意图02 (33)13.浴缸石材收口施工示意图03 (34)14.全窗台橱柜台面翻边施工示意图 (35)15.高窗台橱柜台面翻边施工示意图 (36)16.低窗台橱柜台面翻边施工示意图 (37)(二)墙面木饰面安装示意图1．墙面直板木饰面安装示意图 (38)2．成品门套施工示意图01 (39)4．成品暗门套施工示意图 (41)5．移门示意图01 (42)6．移门示意图02 (43)(三)墙面涂料饰面细部构造1．黏土砖墙面壁纸施工示意图 (44)2．轻质砖墙面壁纸施工示意图 (45)3．轻钢龙骨隔壁纸料施工示意图 (46)4．不同材质隔墙涂料施工示意图 (47)(四)墙面瓷砖饰面细部构造1．墙面瓷砖阴阳角收口示意图 (48)2．墙面石材玻璃木饰面交接示意图 (49)(五)墙面与天花板交接面细部构造1．墙面石材与石膏板天花收口节点 (50)2．门梁部位墙纸收口示意图 (51)(六)隔墙细部构造1．地面隔墙施工示意图 (52)第三章:顶棚工程(一)吊顶细部构造:1．叠级吊顶防开裂示意图 (53)2．窗帘盒木基层接口制作示意图 (54)3．窗帘盒制作示意图 (55)5．弧形暗光槽施工示意图 (57)6．叠级吊顶暗光槽施工示意图 (58)7．吊顶检修口(不上人)示意图01 (59)8．吊顶检修口(不上人)示意图02 (60)9．吊顶检修口(上人)示意图03 (61)11．吊灯安装示意图01 (62)12．吊灯安装示意图02 (63)13．吊灯安装示意图03 (64)14．空调风口安装示意图(侧出底回) (65)15．空调风口安装示意图(底出底回) (66)16．吊顶伸缩缝施工节点 (67)17．淋浴房玻璃隔断吊顶施工节点 (68)工序: 准备工作→弹线→试拼→编号→基层处理→水泥浆结合层→石材专用粘结剂→铺地面石材→灌缝、 擦缝→晶面处理重点说明: 大 理石楼梯施工需按设计图纸要求与现场弹线,线型及防滑条的形式需按设计要求施工.深色石材采 用 32.5 米 pa 普通硅酸盐水泥混合中砂或粗砂,(含泥量不大 于 3%)1:3 配比;浅色系列石材采用 32.5 米 pa 白水泥砂浆掺白石屑 1:3 配比.项目名称 适用范围地面石材工程细部构造 楼梯踏板、洗手台面等名 称 石材加厚边施工示意图 11-1-重点说明: 为保证石材色彩、肌理的美观,台面加厚条与台面同块料中切取,切割时应从背面向上切割,背面与背面 粘结,使得拼缝处密实.项目名称 适用范围木地板地面细部构造名称室内干区客厅、卧室、书房等实木地板铺装示意图 12-1-工序:基层处理→标高定位→套浆处理→细石砼浇捣、找平→铺贴防潮膜→铺实木地板 重点说明:1．地面找平后平整度 需符合国家有关要求,且达到一定的干燥度 方可铺贴. 2．基层板铺设时应在建筑地面上铺塑料防潮薄膜,接口处互叠用胶布粘贴,防止水气进入.项目名称 适用范围木地板地面细部构造名 称 地面木板与门槛石界面收口节点图 13石材与木地板、石材与铝框、木地板与铝框-1-重点说明: 地板与石材围边交接处需预留 3 米米地板伸缩缝,采用与地板同色系的耐候胶填缝.为防止成品受污染 及控制胶缝宽度 直度 ,打胶时需先用美纹纸定位.项目名称 适用范围墙面石材饰面细部构造名称室内大 厅、电梯厅等公共空间石材干挂法施工示意图 14-1-工序:防控制线→石材排板放线→预排石材→打膨胀螺栓→安装钢骨架→安装调节片→石材开槽→石材安 装→石材填缝处理重点说明: 1．所有型钢规格符合国家标准,热镀锌处理,焊接部位做防锈处理.不锈钢石材挂件钢号为 202 以上、沿 海项目需采用 304 钢号连接配件. 2．石材厚度 要求在 20 米米以上,2500 米米高以内的墙体,竖向需采用 5 号槽钢,横向采用 40 米米×40 米米型角钢,间距根据石材的横缝排版确定,2500 米米高以上的墙体,竖向需采用 8 号槽钢,横向采 50 米米×5 米米型角钢,间距根据石材的横缝排版确定.项目名称 适用范围墙面石材饰面细部构造名称室内大 厅、电梯厅、卫生间等墙面墙面石材 U 型凹槽排版示意图 15-1-重点说明: 石材墙面横缝,需根据人体的视线高度 排布项目名称 适用范围墙面石材饰面细部构造名称室内大 厅、电梯厅、卫生间等墙面墙面石材阳角收口示意图 16-1-重点说明: 墙面石材阳角收口均需 45 度 拼接对角处理;待墙面石材全部铺贴完成后,须调制与石材同色的云石胶 作勾缝处理,勾缝必须严密;墙面石材阳角按设计要求加工.项目名称 适用范围墙面石材饰面细部构造名称室内大 厅、电梯厅、卫生间等墙面墙面石材阴角收口示意图 17-1-重点说明: 石材墙面有横缝时(如 V 字缝、凹槽)时,阴角收口均需 45°(角度 稍小 于 45°,以利于拼接)拼接对角 处理,应在工厂内加工完成.项目名称 适用范围墙面石材饰面细部构造 室内电梯厅、大 厅、走道等名称石材检修门示意图 18-1-重点说明: 1．石材暗门需采用热镀锌角钢,角钢大 小 及滚珠轴承大 小 根据门体的自重选定,焊接部位作防锈 处理. 2．石材干挂或安装、门边、框边切割面需抛光处理,钢架面采用防潮板包封.为防止门与边框碰撞,会使 石材破损,需在门与框之间安装限位链.项目名称 适用范围墙面石材饰面细部构造 卫生间下装台盆名 称 钢架台盆安装示意图 19-1-工序:放样→管线安装→基架焊接→基架墙面固定→石材工厂加工→台盆固定→现场安装 重点说明:1．台盆铁架须采用国标镀锌角钢,焊接处做防锈处理. 2．为便于台盆拆卸检修,台盆固定于固定构件上,固定构件与石材垫块用不锈钢或镀锌螺栓固定,垫块背面及台面背面粘结部位需经打毛处理用大 理石胶粘结固定,台盆与固定构件连接处需用橡皮垫 块,台盆与台面板下沿口用耐候胶密封.项目名称 适用范围墙面石材饰面细部构造 卫生间下装台盆名 称 台下柜台盆安装示意图 20-1-。

屋面细部构造工程施工工艺操作规程1、适用范围本工艺适用于檐沟、檐口、天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出入口、反梁过水孔、设施基座、屋脊、屋顶窗等屋面的细部构造。

2、基本规定(1)屋面的天沟、檐口、檐沟、泛水、水落口、变形缝、伸出屋面管道等部位均应进行防水增强处理。

(2)用于细部构造的防水材料，应按照有关材料标准进行检查验收。

3、施工准备3.1 技术准备1、施工前，施工单位应组织相关技术人员对屋面防水、细部构造做法施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。

、施工前，对施工管理人员及现场操作人员进行了详细的技术交底工作，并熟练掌握施工操作工艺。

3.2 材料要求(1)用于细部构造处理的防水卷材、防水涂料和密封材料的质量，均应符合设计及《屋面工程质量验收规范))(GB 50207-2012)有关规定的要求。

(2)材料进场后，应按《屋面工程质量验收规范》(GB 50207-2012)附录A、附录B的规定抽样复验，并提出试验报告；不合格的材料，不得在屋面工程中使用。

(3)进场的防水材料必须存放在通风、干燥处，溶剂型材料存放和施工必须有防火设施。

3.3 作业条件1、防水基层应坚实、干净、平整，应无空隙、起砂和裂缝。

基层干燥程度符合防水卷材或防水涂膜的要求。

2、施工前，应将伸出屋面的管道、设备及预埋件安装完毕。

3、基层与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟囱等）的交接处以及基层的转角处应做成圆弧形，圆弧半径≥50mm。

4、操作要点4.1檐口4.1.1卷材防水屋面檐口800mm范围内的卷材应满粘，卷材收头应采用金属压条钉压，并应用密封材料封严。

檐口下端应做鹰嘴和滴水槽。

4.1.2涂膜防水屋面檐口的涂膜收头，应用防水涂料多遍涂刷。

檐口下端应做鹰嘴和滴水槽。

4.1.3烧结瓦、混凝土瓦屋面的瓦头挑出檐口的长度宜为50mm-70mm。

4.1.4沥青瓦屋面的瓦头挑出檐口的长度宜为10mm-20mm，金属滴水板应固定在基层上，伸入沥青瓦下宽度不应小于80mm，向下延伸长度小于60mm。

居住建筑浮筑楼板保温隔声地坪的裂缝控制做法与细部节点处理摘要：详细分析了裂缝出现的原因以及居住建筑保温隔声地坪施工的难点、及预防措施，并结合实际工程介绍了能满足建筑节能要求的施工要点与细部节点处理措施，对今后大面积地坪的施工有一定的借鉴和参考价值。

关键词：室内保温隔声地坪；裂缝控制；细部节点；中图分类号：文献标识码：A引言近年来，随着国民对居住环境要求的提升，对于居住建筑楼地面保温隔声设计要求也在不断提高。

目前，建筑行业采用不同的保温隔声形式。

传统做法为聚酯隔声垫片和无机保温砂浆或挤塑聚苯板为主节能层，细石混凝土为面层，此种做法容易出现地坪裂缝。

根据社会调查，保温隔声地坪大面积的空鼓、开裂已成为普遍现象，在实际施工过程中，比较容易出现起壳、开裂和脱皮等质量问题。

实际来说，地坪混凝土对于温度比较敏感。

为了控制保温层和保护层的收缩应力，保证地坪的施工质量，需要选择合适的施工技术和施工方法。

传统工艺已经不能满足施工的需求，采用创造性的工艺改变目前的状况已成为迫在眉睫的工作。

1裂缝产生原因分析通过对设计构造、施工工艺、过程影像资料以及施工技术资料的核查，结合现场踏勘的客观情况，参建各方和行业专家进行深入的研讨和分析，针对问题产生的原因形成如下意见。

1.1设计原因1）根据国家标准GB50037—2013《建筑地面规范》、DG/TJ08-2008—2006《建筑地面工程施工规程》均未涉及保温楼板地面的设计和施工的相关内容，且相关图集中只有保温地面的构造层次和保温材料的性能要求，没有地面面层防开裂的构造措施。

因此，设计单位在没有设计标准和技术规程作为依据的前提下，目前的设计图纸只能根据节能计算结果给出保温地坪的构造层次，无法保证避免面层开裂现象的发生。

2）参照浙江省建筑标准设计图集《居住建筑楼板保温设计构造（一）》（2018浙J76）、2021年2月1日江苏省实施《居住居住浮筑楼板保温隔声工程技术规范》DB32/T 3921-2020以及相关住宅工程质量通病控制标准要求，原保温地坪设计构造要求标准过低是保温地坪产生裂缝的原因之一，若将细石混凝土强度等级提高至C25，钢筋网片尺寸设置为φ4 mm@100mm，以及在细石混凝土保护层四周与墙体交界处设置竖向隔离片，则可起到有效的抗裂作用。

精装修工程细部节点构造标准资料总则一、主要编制依据：1、《建筑装饰修工程质量验收规范》GB50210—20012、《住宅装饰装修工程施工规范》GB50327—20013、《建筑地面工程质量验收规范》GB50209—20024、《建筑内部装修设计防火规范》GB50222—955、《建筑设计防火规范》GBJ16—87（2001版）6、《房屋建筑制图统一标准》GB/T50001—20017、《国家建筑标准设计图集》J502—1~3（内装修）二、适用范围：精装修项目（公装家装）通用标准1、墙地面石材铺贴深色系列石材采用32.5Mpa普通硅酸盐水泥混合中砂或粗砂，（含泥量不大于3%）1：3配比作为结合层；浅色石材采用32.5Mpa白水泥砂浆掺白石屑1：3配比作为结合层或采用专用的石材黏结剂；按产品说明书执行。

2、墙地面防水处理应采用柔性防水涂料，须纵、横防水各一遍，以保证防水层密封性。

厨卫湿区（如沐浴房、浴缸）的墙面防水高度不低于1800mm，干区的墙面防水高度不低于300mm。

3、卫生间结构地面必须作蓄水试验，蓄水由总包负责进行，蓄水试验完成后需由监理、业主、总包单位三方签证后，并以此作为移交(装修施工方)接收手续。

楼面排水系统安装完及装修施工的防水层完成后，由装修施工单位再次做蓄水试验，防水层未干前严禁蓄水试验，如蓄水过程中发现水变浑浊或乳白，说明防水层养护时间不够，防水层已被水溶解、破坏，防水失败，须重做。

4、石材应做六面防护，石材六面防护须纵、横各一遍，待第一遍防护干了以后开始刷第二遍防护，完全干后铺贴。

5、石材面层铺贴前应用专用锯齿状批刀背面刮一层粘结剂，晾干后再刮一层粘结剂进行铺贴。

浅色石材应采用白色石材专用粘结剂。

6、所有石材外露切割面（除非设计有特殊要求），否则必须进行抛光处理。

7、地面石材完成后应进行晶面处理，镜面板材的镜向光泽值亮度要求不低于80光泽单位。

8、大理石铺贴时应铲除背面网格布（干挂墙面除外）。
