带传动的类型和应用

§13.1带传动的类型和应用§13.2带传动的受力分析§13.3带传动的应力分析§13.4 带传动的工作能力§13.5 带传动的弹性滑动与传动比§13.6 普通V 带传动的设计与计算§13.7 V 带轮的结构§13.8 带传动的张紧和维护第13章带传动2．带传动的失效形式、设计准则；3．带传动的弹性滑动与打滑概念；1．带传动的受力分析、应力分析；4．带传动的参数选择。

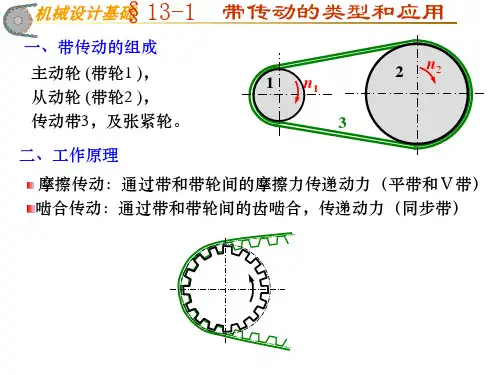

第13章带传动重点13.1带传动的类型和应用带传动是二个或多个带轮间用带作为挠性件拉曳零件的传动,工作时借助零件之间的摩檫来传递运动与动力。

传动1传动2带的传动过程原动机转动驱动主动轮主动轮转动带与轮的摩擦力从动轮转动13.1带传动的类型和应用一. 带传动的类型13.1带传动的类型和应用一.带传动的类型点击小图看运动图13.1带传动的类型和应用V 带传动和平带传动的比较平型带摩擦力F fQf N f F f ⋅=⋅=两种传动的摩擦力的对比其中：Q —工作载荷；N —带和轮间压紧力；f —摩擦数。

V 型带摩擦力F f ′2sin2 ϕQ N =根据力平衡条件2sin2ϕN Q =Qf Q f Q fN f F f /2sin2sin2/====ϕϕ f ′—当量摩檫系数V 带传动和平带传动的比较V带传动的摩擦力>平带传动的摩擦力1）摩擦力增大，可减小包角；导致①许用较大的传动比i ②许用较小的中心距α；2）摩擦力增大，在载荷较大的传动中仍能正常工作；两种传动优缺点对比¾V 型带传动优点3）带无接头，工作平稳。

V 带传动和平带传动的比较1）V 带轮制造费用高；2）V 带厚不易弯曲，弯曲应力增大，寿命减短；在优缺点对比的许多场合下，其优点更为重要，故V 带应用多于平型带。

V 带传动和平带传动的比较V 型带传动缺点节线当V 带垂直其底边弯曲时，在带中保持原长度不变的任意一条周线。

由F =
F1 – F2，得：
F1 ＝ F0 ＋F/2 F2 ＝ F0 －F/2
CopyRight ZDJ
带的受力分析
带所传递的功率为：P ＝ F v /1000 kW v 为带速 P 增大时， 所需的F (即Ff )加大。但Ff 不可能无限增大。当Ff 达到
极限值时，带传动处于即将打滑的临界状态。此时，带的有效拉力也达到
单根V带在特定条件下（α1=α2=180°，L为特定基准长度，载荷平稳等）， 单根V带的基本额定功率见表格。 2）额定功率增量ΔP0（考虑实际传动比i≠1) 3）包角修正系数Kα（考虑实际包角变小) 4）基准长度修正系数KL（考虑实际长度不同于特定长度)
CopyRight ZDJ
二、V带传动的设计
1) 定期张紧
带传动的张紧、安装与维护
2）自动张紧
2、利用张紧轮
CopyRight ZDJ
以带逐渐伸长，这时带沿从动轮的转向相同方向 滑动，使带的速度V超前于从动轮的圆周速度V2。
CopyRight ZDJ
2、弹性滑动和打滑现象的区别
打 滑：是指由于过载引起的全面滑动，是带传动的一种失效形式，应当避免。
弹性滑动：是指正常工作时的微量滑动现象，是由拉力差（即带的紧边与松边拉力 不等）引起的，不可避免。
F0 500 (2.5 K ) Pd qv 2 906.6 N K zv FQ 2 zF0 sin 1 10860 N 2
8）计算作用在轴上的压力；
9）确定带轮的结构尺寸；(略） 10）设计张紧装置；（下节）
CopyRight ZDJ
第五节
一、带传动的张紧
1、调整中心距
dd 2 dd1 172.30 1200 a

带传动的功率范围取决于带的材 料、结构、尺寸以及工作条件等 因素。
带传动的使用寿命与维护
使用寿命
带的使用寿命取决于带的材料、结构、工作条件以及维护状况等 因素。
维护要求
为了延长带的使用寿命，需要定期检查带的张紧度、润滑状况和磨 损情况，并及时进行调整或更换。
更换原则
带传动的更换原则通常根据带的磨损程度、疲劳寿命以及工作条件 等因素来确定。
复合式传动系统的研究
未来将深入研究复合式传动系统，结合带传动和 其他传动方式的优点，以实现更加高效、稳定和 可靠的传动。
05 带传动在汽车上的案例分 析
案例一：发动机附件驱动的应用实例
总结词
发动机附件驱动是带传动在汽车上的重要应用之一，主要用于驱动发电机、冷却风扇、空调压缩机等 附件。
详细描述
带传动在发动机附件驱动中的应用，主要是通过一根或多根传动带将发动机的动力传递给发电机、冷 却风扇、空调压缩机等附件，实现这些附件的旋转运动。这种传动方式具有结构简单、成本低、维护 方便等优点，因此在汽车上广泛应用。
通过改变带轮的直径或槽数，可以实 现不同的传动比，满足汽车在不同行 驶状态下的动力需求。
车轮驱动与转向驱动
在四驱汽车中，带传动被用于将发动机的动力传递至前后轴，实现车轮的驱动。
在转向系统中，带传动被用于驱动转向油泵，为转向系统提供动力。
汽车空调系统的驱动
汽车空调系统的压缩机通常通过带传 动进行驱动，以实现制冷剂的循环和 压缩。
案例二：变速器驱动的应用实例
总结词
变速器驱动是带传动在汽车上的又一重 要应用，主要用于传递发动机动力至变 速器。
VS
详细描述
在变速器驱动中，带传动主要负责将发动 机的动力传递给变速器，从而实现变高汽车的行驶速度和行 驶里程。此外，带传动在变速器驱动中还 具有结构紧凑、重量轻、成本低等优点， 因此在汽车上广泛应用。

V带已经标准化，每根V带顶面都有水洗不掉的标记。
普通V带标记：
A2000 GB/T11544——1997
标准号 基准长度Ld=2000mm A型普通V带
（二）普通V带轮的典型结构
材料：灰铸铁、铸钢、铸铝、工程塑料
带轮由轮缘、腹板（轮辐） 和轮毂三部分组成。 轮缘指带轮的工作部分，制
有梯形轮槽。
轮毂是带轮与轴的联接部分。 轮辐（腹板）是连接轮缘与 轮毂的部分。
（二）普通V带轮的典型结构
V带轮按腹板结构的不同分为以下几种型式： 实心带轮 dd≤(2.5～3)d d—轴的直径
腹板带轮
dd≤250～300mm
孔板带轮 Dd=250～400mm
椭圆轮辐带轮 dd＞ 400 mm
三、V带的安装与张紧装臵 1、V带的正确安装与使用
（1）保证V带的截面在轮槽中的正确位臵。
二、普通V带与带轮的结构、型号 （一）普通V带的结构、型号
V 带为无接头环形带 , 带两侧
工作面的夹角α称为带的楔角 , 一
般取α=40°。
有帘布芯结构和绳芯结构两种。 帘布芯结构的V带抗拉强度较高，制造方便； 绳芯结构的V带柔韧性好，抗弯强度高，适用于转速较高、 带轮直径较小的场合。 现在生产中越来越多地采用绳芯结构的V带。
带的弹性滑动
产生的原因 带的弹性、松边与紧边拉力差
弹性滑动的特点
不可避免的
对带传动影响
传动比不准确、效率降低、带的磨损加重
带的打滑
带打滑时的现象？
产生的原因
外载荷增加，使得 F F f max 如何避免带发生 打滑？
打滑的特点
可以避免的
带的磨损急剧增加、从动轮的转速急剧下 降，直至传动失效。
