汽车动力性检测

可编辑修改精选全文完整版《汽车性能与检测技术》课程标准课程名称：汽车性能与检测技术适用专业：汽车电子技术开设学期：第二学年第二学期学时：64学分：4一、课程性质与作用本课程是汽车电子技术专业的主干课程，是一门实践性能强、突出知识和能力的融合，强调以理论分析和试验数据相结合的专业主干课程。

该课程以《汽车发动机构造与维修》、《汽车底盘构造与维修》、《汽车电气设备与维修》等前续课程为基础，同时为《机动车辆保险与理赔》、《汽车使用与技术管理》、《汽车维修业务接待》等后续课程的学习打下基础。

二、课程设计思路本课程标准的总体设计思路：把整门课程知识设计成任务引领型课程体系，打破传统的文化基础课、专业基础课、专业课的三段式课程设置模式，紧紧围绕完成工作任务的需要来选择教学内容；变知识学科本位为职业能力本位，打破传统的以“了解”、“掌握”为特征设定的学科型课程目标，从“任务与职业能力”分析出发，设定职业能力培养目标；变书本知识的传授为实践操作能力的培养，打破传统的知识传授方式，以“工作项目”为主线，创设工作情景，结合职业技能证书考证及岗位能力的需求，培养学生的实践动手能力。

本课程标准以汽车技术大类专业学生的就业为导向，根据行业专家该大类学生的任务和职业能力分析，同时遵循高等职业院校学生的认知规律，紧密结合职业资格证书中相关考核要求，确定本课程的工作模块和课程内容。

本课程按照汽车的主要性能（即动力性、经济性、制动性、操纵稳定性、排放性）的检测和评价为主线，按照完成工作任务时所需要的岗位能力作为课程内容安排的依据。

三、课程目标通过任务引领型的项目活动，会进行汽车各项性能及评价标准的理论分析和实际检测操作，能够对检测结果进行分析，能够承担汽车综合性能检测站各工位的操作，并同时培养诚实、守信、善于沟通合作，善于自我学习的品质，为发展职业能力奠定良好的基础。

1. 认知目标（１）熟悉汽车性能检测站的布局；（２）掌握汽车性能的含义及范围；（３）掌握汽车各项性能的含义及评价方法；（４）掌握汽车检测设备的工作原理（５）掌握汽车各项性能检测的正确步骤。

6-汽车动力性能检测教案一、教学目标：1. 让学生了解汽车动力性能检测的基本概念和重要性。

2. 让学生掌握汽车动力性能检测的方法和设备。

3. 让学生能够分析汽车动力性能检测结果，评估汽车的性能。

二、教学内容：1. 汽车动力性能检测的基本概念2. 汽车动力性能检测的方法3. 汽车动力性能检测设备4. 汽车动力性能检测结果的分析与评估三、教学重点与难点：1. 教学重点：汽车动力性能检测的基本概念、方法和设备。

2. 教学难点：汽车动力性能检测结果的分析与评估。

四、教学准备：1. 教学课件和教案2. 汽车动力性能检测设备的图片和视频3. 汽车动力性能检测的实际案例数据五、教学过程：1. 导入：通过展示汽车动力性能检测的图片和视频，引起学生的兴趣，介绍汽车动力性能检测的基本概念和重要性。

2. 讲解：讲解汽车动力性能检测的方法和设备，包括dyno 测试、刹车测试、加速测试等，并展示相关设备的图片和视频。

3. 实践：让学生通过实际案例数据，分析汽车动力性能检测结果，评估汽车的性能。

4. 总结：总结本节课的重点内容，强调汽车动力性能检测在汽车维修和改装中的重要性。

5. 作业：布置相关的练习题，让学生巩固所学内容。

六、教学评估：1. 课堂参与度：观察学生在课堂上的积极参与程度，包括提问、回答问题和讨论。

2. 作业完成情况：评估学生完成作业的质量，包括准确性、完整性和及时性。

3. 实际操作能力：评估学生在实际操作汽车动力性能检测设备时的技能和理解程度。

七、教学拓展：1. 汽车动力性能检测的最新技术和发展趋势。

2. 汽车动力性能检测设备的市场需求和前景。

3. 汽车动力性能检测与汽车节能环保的关系。

八、教学反馈：1. 学生反馈：收集学生对教学内容和教学方法的反馈，了解他们的学习需求和意见。

2. 同行评价：与其他教师交流教学经验和方法，互相借鉴和改进。

3. 教学改进：根据学生反馈和同行评价，不断改进教学方法和内容，提高教学质量。

发动机动力性检测汽车动力性的好坏，首先取决于发动机的动力性。

在汽车使用和维修部门检测发动机的动力性时，通常不将发动机从汽车上拆下，而是采用就车检测法。

一是检测单缸动力性，二是进行发动机无负载测功。

一、单缸动力性检测所谓单缸动力性检测，就是用仪器判断发动机各缸的工作情况。

在判断发动机各缸的工作情况时，长期以来延用一种人工方法即单缸断火试验法。

这种方法是在发动机处于怠速时，分别将每个气缸断火，在发动机旁或排气管口处，察听单缸断火后，发动机由于功率下降引起转速下降而产生的声音变化。

如果某一缸原来就不工作，将这缸断火后，发动机运转的声音不发生变化；哪一缸原来工作越好，断火后引起的声音变化就越明显。

这种诊断方法简单直观，但需要有一定实践经验，而且不够准确。

特别是发动机气缸数越多，单缸断火后转速下降越小，声音变化也越小，不容易听准。

检测仪器利用点火电压作为触发信号，能方便准确地测量发动机的转速。

单缸断火以后，发动机转速下降值能准确地被仪器检测出来。

这样就将传统的人工凭耳朵听察的断火试验方法加以量化了。

另外，检测仪还可以实现自动地逐缸断火，来完成整个检测项目，不必将每个缸的高压线分别拔下。

用WFJ-1型发动机综合检测仪检测时，需要安装转速传感器、白金信号黑红鱼夹。

调整化油器上的节气门调整螺钉，将发动机的转速稳定在1200r/min，键入操作码“14”，仪器会自动控制逐缸断火。

同时屏幕上可以通过点火平列波形显示出逐缸断火的过程。

当某一缸断火时，人耳听到的发动机声音的变化与打印出的检测结果是一致的。

单缸断火时，四冲程发动机转速下降值一般应在表所示的范围内，且各缸转速下降值相差不应超过25%。

单缸断火时发动机的转速下降值除了可以使用WFJ-1型发动机综合检测仪检测单缸动力性以外，凡是能够测量发动机转速的仪器，都可以用来进行这个项目的检测。

有些仪器不能自动逐缸断火，仍需要人工逐个将各缸的高压线拔下断火。

只是用转速下降值代替了人耳察听声音的变化进行诊断。

汽车动力性检测班级：车辆2012-01班姓名：苏超然学号：20120884摘要汽车动力性是指汽车在良好路面上直线行驶时由汽车受到的纵向外力决定的、所能达到的平均行驶速度。

它是汽车各种性能中最基本、最重要的性能。

汽车的动力性越好，其运行的平均行驶速度越高，则运输生产率也就越高。

汽车动力性可在道路或台架上进行检测。

道路检测主要是测定最高车速、加速能力和最大爬坡度等评价参数。

台架上可以进行的汽车动力性试验有驱动轮输出功率和加速性能等。

由于滑行距离能够表明底盘传动系与行驶系的配合间隙与润滑等技术状况，且可确定汽车的滚动阻力系数。

本文主要介绍了汽车动力性评价指标及常用检测设备、原理及方法。

关键词：汽车动力性台试路试评价指标检测一、汽车动力性评价指标表征汽车动力性的参数有：最高车速、加速时间、最大爬坡度、发动机输出功率和驱动轮输出功率等。

其中，最高车速、加速性能和最大爬坡度是汽车定型试验时评价动力性的指标，发动机输出功率用于评价发动机动力性，驱动轮输出功率用于评价在用汽车动力性。

交通部行业标准《汽车技术等级评定的检测方法》（JT/T199-1995）中规定汽车动力性检测项目有：发动机功率、底盘输出功率和汽车直接档加速时间。

1.最高车速最高车速是指汽车以厂定最大总质量状态在风速≤3m/s的条件下，在干燥、清洁、平坦的混凝土或沥青路面上，能够达到的最高稳定行驶速度。

2.加速性能汽车加速能力是指汽车在行驶中迅速增加行驶速度的能力。

通常用汽车加速时间来评价。

加速时间是指汽车以厂定最大总质量状态在风速≤3m/s的条件下，在干燥、清洁、平坦的混凝土或沥青路面上，由某一低速加速到某一高速所需的时间。

(1)原地起步加速时间，亦称起步换档加速时间，系指用规定的低档起步，以最大的加速度（包括选择适当的换档时机）逐步换到最高档后，加速到某一规定的车速所需的时间，其规定车速各国不同，如0-50 km/h，对轿车常用0-80km/h，0-100 km/h，或用规定的低档起步，以最大加速度逐步换到最高档后，达到一定距离所需的时间，其规定距离一般为0-400m，0-800m，0-100Om，起步加速时间越短，动力性越好；(2)超车加速时间亦称直接档加速时间，指用最高档或次高档，由某一预定车速开始，全力加速到某一高速所需的时间，超车加速时间越短，其高档加速性能越好。

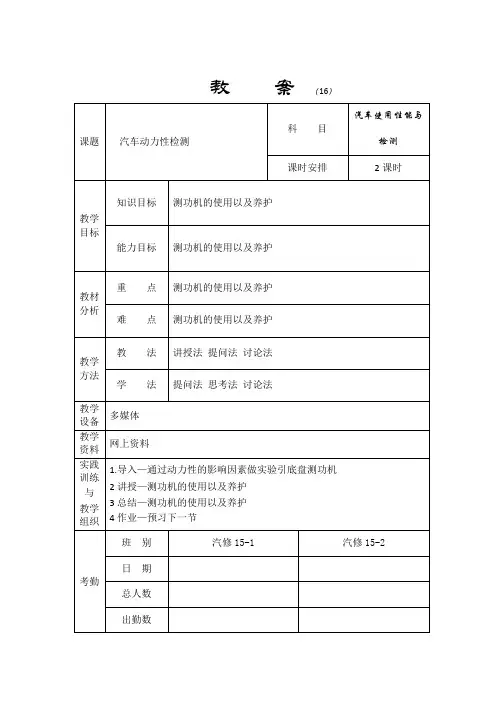

教案（16）一、导课（一）通过动力性的影响因素做实验引底盘测功机二、教学过程（一）汽车底盘测功机功能：①测量汽车驱动轮输出功率。

②检验汽车滑行性能。

③检验汽车加速性能。

④校验车速表。

⑤校验里程表。

⑥配备油耗仪的底盘测功机可以在室内模拟道路行驶，测量等速油耗。

1.汽车底盘测功机的基本结构2.工作原理通过控制系统可对加载装置及惯性模拟系统进行自动或手动控制，以实现对车辆的动力性如加速性能、汽车底盘输出功率、底盘输出最大驱动力、滑行性能、车速表校验、里程表校验等项目的检测。

3.汽车底盘测功机的构造(1)道路模拟系统（2）底盘测功机采集与控制系统（3）汽车底盘测功机控制系统（4）测油耗装置4 影响底盘测功机测试精度的因素1.机械阻力对汽车底盘输出功率测定值的影响2.风冷式电涡流功率吸收装置的冷却风扇对汽车底盘输出功率测定值的影响3.滚动阻力对汽车底盘输出功率测定值的影响分析（五）汽车底盘测功机的使用与维护底盘测功机是整车汽车动力性检测的必备设备，必须由专人负责管理，定期进行检查、使用与维护。

（1）使用前的准备工作（2）汽车底盘测功机的使用（3）检测方法（4）注意事项（二）道路试验检测汽车动力性汽车动力性路试基本规范可按照GB/T12534—90《汽车道路试验方法通则》进行；汽车最高车速试验按照GB/T12544—90《汽车最高车速试验方法》的有关规定进行；汽车加速性能试验按照GB/T12543—90《汽车加速性能试验方法》的有关规定进行；汽车爬陡坡试验按照GB/T12539—90《汽车爬陡坡试验方法》的有关规定进行；汽车牵引力性能试验按照GB/T12537—90《汽车牵引力性能试验方法》的有关规定进行。

三、总结与扩展（一）总结：本次课同学们主要了解了影响汽车动力性的因素。

其中包括：发动机特性、变速器参数、汽车总质量、使用因素等等。

（二）扩展：同学们了解了影响汽车动力性的因素，会有效地指导大家对车辆的正确合理使用。

汽车动力性检测汽车动力性检测1.汽车动力性评价指标汽车检测部门常用汽车的最高车速,加速时间以及最大爬坡度作为动力性评价指标;1.1最高车速汽车的最高车速是指在无风天气,在水平良好的路面混凝土或沥青上汽车能达到的最高行驶车速;1.2加速时间汽车的加速时间表示汽车的加速能力,对平均行驶车速有很大影响,尤其是轿车,对加速时间更为重视;汽车的加速能力常用两类加速时间来表示：原地起步加速时间和超车加速时间;原地起步加速时间是指汽车由I挡或者II挡起步,并以最大的加强速度逐步换至最高档后到某一预定的距离或车速所需的时间;超车加速时间指用最高档或次高档由某一较低车速全力加速至某一高速所需的时间;1.3最大爬坡度最大爬坡度表示汽车的上坡能力;最大爬坡度是指汽车在满载或者某一载质量时汽车在无风条件下,在良好路面上,以I挡行驶,能达到的最大坡度;2.道路试验检测动力性2.1试验条件（1）试验车辆的装载质量为厂定最大装载质量,装载物应均匀分布且固定牢靠,实验过程中不得晃动和颠离；（2）试验过程中,轮胎冷压力应符合该车技术条件的规定；（3）试验汽车使用的燃料、润滑油脂和制动液的牌号和规格,应符合该车技术条件或其试验项目标准的规定；（4）试验应在无雨、无雾、相对湿度小于95%,气温0-40摄氏度,风速不大于3m/s的条件下进行；（5）试验设备,仪器需保证试验项目的精度要求；（6）试验道路一般应用沥青或混凝土铺装的清洁、干燥、平坦的直线道路；（7）实验前应根据试验要求,对试验的车辆进行磨合,磨合规范按该车使用说明书的规定进行;试验时,试验车辆必须进行预热处理,使发动机、传动系统及其他部分预热到规定的温度状态;2.2道路试验项目2.2.1最高车速试验试验在符合试验条件的道路上,选择中间200m作为测量路段,并用标杆做好标志,测量路段两端为试验加速区间;根据试验汽车加速性能的优劣,选定充足的加速区间,使汽车在驶入测量路段前能够达到最高的稳定车速;试验汽车在加速区间以最佳的加速状态形式,在到达测量路段前保持变速器及分动器在汽车设计最高车速的相应挡位,节气门全开,使汽车以最高的稳定车速通过测量路段;试验各往返一次,测定汽车通过测量路段的时间,测量仪器多采用非接触式汽车速度仪,直接得出汽车速度;v-汽车最高车速,km/ht-往返试验所测时间的算术平均值,s2.2.2 加速性能试验汽车的加速性能试验包括最高挡和次高挡加速性能试验以及起步连续换挡加速性能试验两项;在进行最高档和次高档加速性能试验时,首先选取合适长度的加速性能试验路段,在两端各放置标杆作为几号;汽车在变速器预定挡位,以预定的车速作等速行驶,监视初速度,当车速稳定后,驶入试验路段,迅速将加速踏板踩到底,使汽车加速行驶至该挡最大车速的80%以上,对于轿车应达到100km/h以上;记录汽车的初速度和加速行驶的全过程;试验往返各进行一次,往返急速试验的道路应重合;2.2.3 爬陡坡性能试验爬陡坡试验一般在专门设置的坡道上进行,坡道长度应大于汽车长度的2-3倍;车辆用最低挡开始爬坡,其所能克服的最大爬坡度即为最大爬坡能力,用角度或纵向升高百分比表示;试验时的坡道坡度应接近于试验车的最大爬坡度;坡道长不小于25m,坡前应有8-10m的平直路段;试验车停于平直路段上,起步后,将节气门全开进行爬坡;测量并记录汽车通过测速路段的时间及发动机转速,爬坡过程中监视各仪表的工作情况；爬至坡顶后,停车检查各部位有无异常现象发生,并做详细记录;---试验时的实际坡度,°；'m---汽车实际总质量,kg;am---汽车厂定最大总质量,kg;ai---最低档总转动比；1'i---实际总传动比试验常用仪器：坡度仪、发动机转速表、秒表、钢圈尺50m等;3.台架试验检测动力性台架动力性试验主要是测定驱动力、传动系统机械效率、轮胎滚动阻力系数及汽车空气阻力系数等参数,通常在转鼓试验台上进行;试验时,用转鼓的表面来模拟路面,通过加载装置给转鼓轴施加负载以模拟汽车在实际实行中的阻力,再配以可调风速的供风系统提供汽车迎面行驶风,就可模拟道路试验;3.1试验原理3.1.1转鼓试验台工作原理试验汽车的驱动轮放在转鼓上,转鼓轴端装有液力或电力测功器;测功器产生一定的阻力矩并调节转鼓的转速,由测力装置可测出施加于转鼓的转矩T：式中：F----作用于测功器外壳长臂上的拉力；L---测功器外壳长臂的长度;为了固定汽车,应该有钢丝绳拉住试验汽车;从装载钢丝绳中的拉力表可读出汽车的挂钩拉力d F ;根据汽车驱动轮和转鼓的力矩平衡,可得出驱动轮上的驱动力矩t T 为测出在各个挡位、各种测速下节流阀d F 与F 值,即能得出表征汽车动力行的驱动力图;故汽车的驱动力为 r FL R r F r T F d t t -+==)( 3.1.2底盘输出功率检测原理车轮驱动滚筒,转子转动而汽车不动;转子转动使通过定子绕组的磁通量发生变化,定子转子产生相互作用,且作用力矩相等,转子受阻,定子摆动,定子中电流增加,磁场增强,作用力变大;3.1.3检测结果分析当被测车辆的检测结果低于标准值时,说明驱动输出功率不足;其原因主要有两个方面：一是发动机技术状况不良,本身输出功率低；二是传动系的功率损失大;发动机的功率可用无负载测功方法检查,传动系的功率损失可能在离合器、变速器分动器、中央制动器、万向传动机构、主减速器、差速器和轮毂等处;如果是滑行距离不足,说明底盘技术状况不良;汽车使用中,机械效率随着传动系技术状况的变化而变化;新车的机械效率并不是最高,只有在传动系完全走合后,各部调整到最佳时,才使机械效率达到最大值,滑行距离最长;但是,随着车辆的继续使用,磨损逐渐扩大、润滑条件变差,配合情况逐渐恶化,摩擦损失也逐渐增加,因而机械效率也就逐渐降低;所以底盘测功能为评价底盘总的技术状况提供重要的参考数据;3.2试验装置转鼓试验台一般由加载装置、测量装置、转鼓组件以及纵向约束等其他装置组成;为了在市内能直接测量汽车的加速性能,汽车测功器还装有由电子调节器控制在和的装置;用不同惯量的非论足来代替试验汽车的质量;。

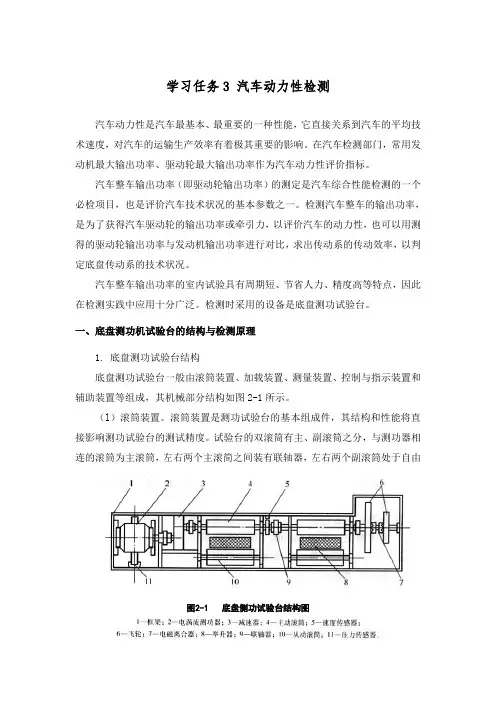

学习任务3 汽车动力性检测汽车动力性是汽车最基本、最重要的一种性能，它直接关系到汽车的平均技术速度，对汽车的运输生产效率有着极其重要的影响。

在汽车检测部门，常用发动机最大输出功率、驱动轮最大输出功率作为汽车动力性评价指标。

汽车整车输出功率（即驱动轮输出功率）的测定是汽车综合性能检测的一个必检项目，也是评价汽车技术状况的基本参数之一。

检测汽车整车的输出功率，是为了获得汽车驱动轮的输出功率或牵引力，以评价汽车的动力性，也可以用测得的驱动轮输出功率与发动机输出功率进行对比，求出传动系的传动效率，以判定底盘传动系的技术状况。

汽车整车输出功率的室内试验具有周期短、节省人力、精度高等特点，因此在检测实践中应用十分广泛。

检测时采用的设备是底盘测功试验台。

一、底盘测功机试验台的结构与检测原理1. 底盘测功试验台结构底盘测功试验台一般由滚筒装置、加载装置、测量装置、控制与指示装置和辅助装置等组成，其机械部分结构如图2-1所示。

（l）滚筒装置。

滚筒装置是测功试验台的基本组成件，其结构和性能将直接影响测功试验台的测试精度。

试验台的双滚筒有主、副滚筒之分，与测功器相连的滚筒为主滚筒，左右两个主滚简之间装有联轴器，左右两个副滚筒处于自由图2-1 底盘侧功试验台结构图状态。

滚筒一般为钢制空心结构，并经动平衡试验，通过滚动轴承安装在框架上。

滚筒直径、表面状况、两滚筒的中心距是影响测功试验台性能的主要结构参数。

（2）加载装置。

用底盘测功试验台测试汽车性能和技术状况时，要求其必须能模拟汽车在道路行驶时所受的各种阻力。

汽车在道路上行驶的外部阻力不同于在测功试验台上运转时的阻力，在测功试验台上运转只有驱动轮转动，所引起的外部阻力较在道路上行驶时少，在测功试验台上不存在汽车在道路上行驶时所受的空气阻力、爬坡阻力及从动轮的滚动阻力。

这些外部阻力必须利用测功机的加载装置来模拟，以使汽车受力状况和汽车在道路上行驶一样。

加载装置有水力式、电力式和电涡流式等多种类型。

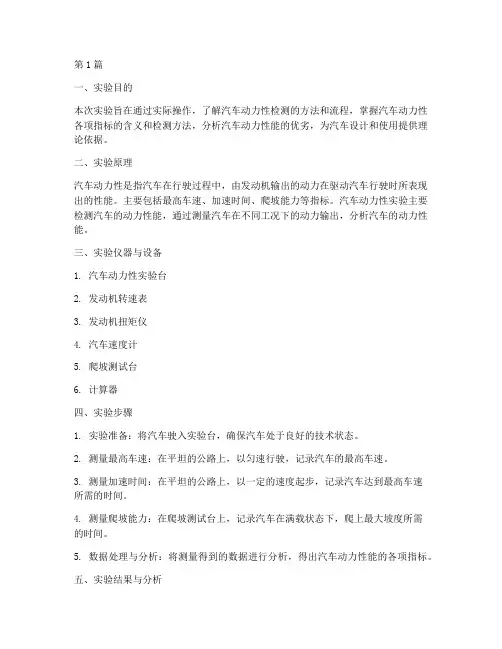

第1篇一、实验目的本次实验旨在通过实际操作，了解汽车动力性检测的方法和流程，掌握汽车动力性各项指标的含义和检测方法，分析汽车动力性能的优劣，为汽车设计和使用提供理论依据。

二、实验原理汽车动力性是指汽车在行驶过程中，由发动机输出的动力在驱动汽车行驶时所表现出的性能。

主要包括最高车速、加速时间、爬坡能力等指标。

汽车动力性实验主要检测汽车的动力性能，通过测量汽车在不同工况下的动力输出，分析汽车的动力性能。

三、实验仪器与设备1. 汽车动力性实验台2. 发动机转速表3. 发动机扭矩仪4. 汽车速度计5. 爬坡测试台6. 计算器四、实验步骤1. 实验准备：将汽车驶入实验台，确保汽车处于良好的技术状态。

2. 测量最高车速：在平坦的公路上，以匀速行驶，记录汽车的最高车速。

3. 测量加速时间：在平坦的公路上，以一定的速度起步，记录汽车达到最高车速所需的时间。

4. 测量爬坡能力：在爬坡测试台上，记录汽车在满载状态下，爬上最大坡度所需的时间。

5. 数据处理与分析：将测量得到的数据进行分析，得出汽车动力性能的各项指标。

五、实验结果与分析1. 最高车速：通过实验，得出汽车的最高车速为XX km/h。

2. 加速时间：通过实验，得出汽车从起步到最高车速所需的时间为XX秒。

3. 爬坡能力：通过实验，得出汽车在满载状态下，爬上最大坡度所需的时间为XX 秒。

根据实验结果，分析汽车动力性能的优劣：1. 最高车速：实验结果表明，汽车的最高车速达到XX km/h，符合设计要求。

2. 加速时间：实验结果表明，汽车从起步到最高车速所需的时间为XX秒，加速性能较好。

3. 爬坡能力：实验结果表明，汽车在满载状态下，爬上最大坡度所需的时间为XX 秒，爬坡能力较好。

六、实验结论通过本次实验，掌握了汽车动力性检测的方法和流程，了解了汽车动力性能的各项指标，为汽车设计和使用提供了理论依据。

实验结果表明，汽车的动力性能较好，符合设计要求。

七、实验建议1. 在进行实验前，应确保汽车处于良好的技术状态，避免因汽车故障导致实验结果不准确。

实验三 汽车动力性道路试验一、实验目的及要求1.实验目的了解汽车动力性能实验的要求；掌握汽车动力性能的道路实验方法；学习实验记录处理和分析实验结果；评价实验车辆动力性能的优劣。

培养学生理论联系实践的学习精神，增强学生动手能力。

2.实验要求（1）车辆条件对新车或大修后的车辆进行试验，试验前需进行一定行程的走合，新车一般按照制造厂的规定进行走合(行程一般为1000km ～1500km)。

试验前还应注意各总成的技术状况和调整状况，应使之处于良好状态，如点火系、供油系、制动蹄鼓间隙、车轮轴承紧度、车轮定位、轮胎气压与标准值相差不超过±10kPa 等。

对于车辆载荷，我国规定动力性试验时汽车为满载，货车内可以按规定载质量均匀放置沙袋；轿车、客车以及货车驾驶室的乘员可以重物替代，每位乘员的质量相当于65或60kg 。

汽车试验时应具有的正常状态：冷却水温度80℃～90℃；发动机机油温度60℃～95℃；变速器及驱动桥齿轮油温度不低于50℃。

试验前汽车应通过较高车速的行驶进行预热，以达到上述温度状态。

（2）道路条件动力性试验的大多数项目应在混凝土或沥青路面的直线段上进行。

要求路面平整、干燥、清洁、纵向坡度不大于0.1%，路长2～3km ，宽不小于8m ，测试路段长度200米。

（3）气候条件试验应避免在雨雾天进行，气压在99.3kPa ～120kPa ；气温在0℃～40℃；风速不大于3m ／s ；相对湿度小于95％。

二、实验预习及准备（一）实验原理1.白线标定汽车在实际使用非接触车速传感器进行测量时，由于安装的随意性，各安装角度不一定满足规定要求，这就将带来附加的误差，但安装的传感器不再变动时，该附加误差是固定的，可以校正。

为了方便仪器在测试现场进行自校和确定修正系数，信号处理电路中设有白线检测信号输出，即当传感器越过地面白线时，便有一幅值大于2.1V 的白线信号输出，该信号与幅值为2.1V 的参考电位比较整形后输出一个TTL 电平脉冲，该脉冲可作为起始或结束的标定信号。
