液位传感器资料

液位传感器的产品参数简介液位传感器是工业自动化领域中应用较广的一种传感器，其主要功能是测量液体的液位高度。

液位传感器广泛应用于石油化工、环保、电力、食品饮料等领域，在工业自动化中起到了至关重要的作用。

本文将对液位传感器的产品参数进行详细介绍。

型号说明液位传感器的型号通常分为：LLD系列、YF系列和UQK系列。

其中，LLD系列是根据液位变化而输出电压信号，精度高，应用广；YF系列基于浮力原理测量液位，适用于易挥发的液体；UQK系列是一种静态测量液位的传感器，适用于测量危险液体的液位。

技术参数主要技术参数如下：1.测量范围：液位传感器的测量范围通常为0-10m或0-20m。

2.精度：精度通常为±0.2%或±0.5%。

3.输出信号：液位传感器的输出信号通常为4-20mA信号或0-5V信号。

4.工作温度：液位传感器的工作温度通常为-20℃ ~ +85℃。

5.工作压力：液位传感器的工作压力通常为0-2.5MPa。

6.材质：液位传感器的主要材质有不锈钢、PVC、尼龙等，根据液体的情况而定。

特点介绍1.高精度：液位传感器采用国际领先的传感器技术和数字化的电路设计，能够提供高精度的测量结果。

2.安装简单：液位传感器可以安装在储罐、油箱等容器的上部或底部，安装简单方便。

3.维护成本低：液位传感器的维护成本低，不需要常规的维护保养。

4.防爆性能好：液位传感器采用防爆材料制作，符合防爆标准，适用于危险介质的测量。

5.可靠性高：液位传感器的主要元器件采用国际知名品牌产品，具有高可靠性和稳定性。

应用场合液位传感器主要应用于以下场合：1.液位监测和液位控制：液位传感器可以用于储罐、油箱、水库等容器的液位监测和液位控制。

2.工业流程控制：液位传感器广泛应用于工业自动化流程控制中，例如流量控制、液位控制等。

3.水处理和环保：液位传感器可以用于水处理和环保领域中，例如用于酸碱液体的测量和监测。

总结综上所述，液位传感器是工业自动化领域中应用较广的一种传感器，其主要功能是测量液体的液位高度。

液位传感器的种类一、液位传感器概述液位传感器是一种用于测量液体或液态物质深度的传感器。

它广泛应用于工业生产、环境保护、医疗卫生等领域，对于监控液体的存储、流动和消耗等方面具有重要作用。

液位传感器具有多种类型，各有其独特的原理和应用范围。

二、液位传感器的种类与工作原理1.电容式液位传感器电容式液位传感器是利用电容器原理工作的。

在传感器内部，有一个电极和导电的液体介质。

当液位发生变化时，液体的介电常数会发生变化，从而影响电容器中的电容值。

通过测量电容值的变化，可以计算出液体的深度。

这种传感器具有响应速度快、精度高、稳定性好等优点，但容易受到温度、压力等因素的影响。

电容式液位传感器的具体工作原理如下：在传感器内部，有一个电极和导电的液体介质。

当液位发生变化时，液体的介电常数会发生变化，从而影响电容器中的电容值。

通过测量电容值的变化，可以计算出液体的深度。

2.超声波液位传感器超声波液位传感器是利用超声波的反射原理来测量液位。

在传感器内部，有一个超声波发生器和接收器。

当超声波发生器发出超声波时，它会在液体表面产生反射，然后被接收器接收。

通过测量超声波在空气中传播的时间，可以计算出液体的深度。

这种传感器具有非接触、测量精度高、适用范围广等优点，但受环境噪声和气体影响较大。

超声波液位传感器的具体工作原理如下：在传感器内部，有一个超声波发生器和接收器。

当超声波发生器发出超声波时，它会在液体表面产生反射，然后被接收器接收。

通过测量超声波在空气中传播的时间，可以计算出液体的深度。

3.光学式液位传感器光学式液位传感器是利用光的折射、反射、干涉等原理来测量液位的。

常见的光学式液位传感器有光纤液位传感器和激光液位传感器。

当光线通过液体时，会发生折射和反射现象，通过测量光线的折射和反射情况，可以推算出液体的深度。

这种传感器具有非接触、测量精度高、耐腐蚀等优点，但容易受到液体颜色、透明度等因素的影响。

光学式液位传感器的具体工作原理如下：在传感器内部，有一个光源和一个光接收器。

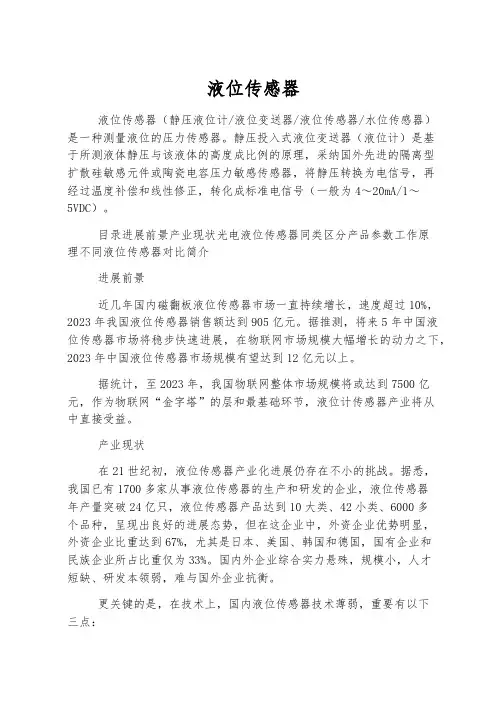

液位传感器液位传感器（静压液位计/液位变送器/液位传感器/水位传感器）是一种测量液位的压力传感器。

静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采纳国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。

目录进展前景产业现状光电液位传感器同类区分产品参数工作原理不同液位传感器对比简介进展前景近几年国内磁翻板液位传感器市场一直持续增长，速度超过10%，2023年我国液位传感器销售额达到905亿元。

据推测，将来5年中国液位传感器市场将稳步快速进展，在物联网市场规模大幅增长的动力之下，2023年中国液位传感器市场规模有望达到12亿元以上。

据统计，至2023年，我国物联网整体市场规模将或达到7500亿元，作为物联网“金字塔”的层和最基础环节，液位计传感器产业将从中直接受益。

产业现状在21世纪初，液位传感器产业化进展仍存在不小的挑战。

据悉，我国已有1700多家从事液位传感器的生产和研发的企业，液位传感器年产量突破24亿只，液位传感器产品达到10大类、42小类、6000多个品种，呈现出良好的进展态势，但在这企业中，外资企业优势明显，外资企业比重达到67%，尤其是日本、美国、韩国和德国，国有企业和民族企业所占比重仅为33%。

国内外企业综合实力悬殊，规模小，人才短缺、研发本领弱，难与国外企业抗衡。

更关键的是，在技术上，国内液位传感器技术薄弱，重要有以下三点：一是，核心技术和基础本领欠缺，核心芯片严重倚靠国外进口，国内企业在高精度、高敏感度分析、成分分析和特别应用的高端方面与国外企业差距明显。

二是在设计、牢靠性、封装等方面，缺乏统一标准和自主学问产权，在接口、深刻蚀、高温欧姆接触、高牢靠MEMS封装、快速测试、高仿真模拟等技术方面尚未取得突破性进展和产业化验证；三是产品在品种、规格、系列等方面还不够全面，在测量精度、温度特性、响应时间、稳定性、牢靠性等技术指标方面仍有不小差别，因此中国浮子液位计传感器企业任重道远。

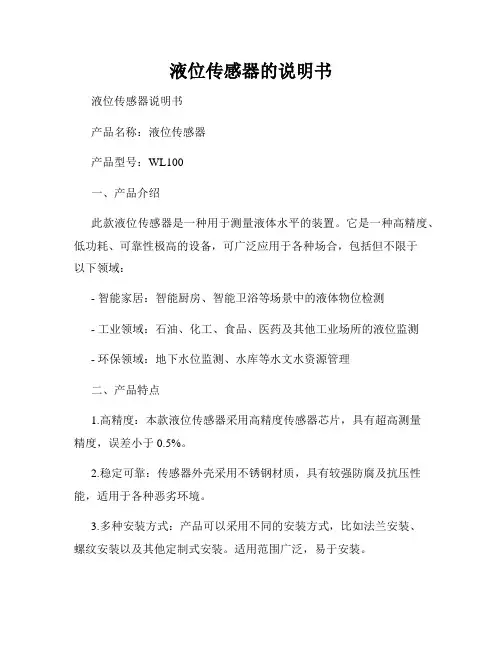

液位传感器的说明书液位传感器说明书产品名称：液位传感器产品型号：WL100一、产品介绍此款液位传感器是一种用于测量液体水平的装置。

它是一种高精度、低功耗、可靠性极高的设备，可广泛应用于各种场合，包括但不限于以下领域：- 智能家居：智能厨房、智能卫浴等场景中的液体物位检测- 工业领域：石油、化工、食品、医药及其他工业场所的液位监测- 环保领域：地下水位监测、水库等水文水资源管理二、产品特点1.高精度：本款液位传感器采用高精度传感器芯片，具有超高测量精度，误差小于0.5%。

2.稳定可靠：传感器外壳采用不锈钢材质，具有较强防腐及抗压性能，适用于各种恶劣环境。

3.多种安装方式：产品可以采用不同的安装方式，比如法兰安装、螺纹安装以及其他定制式安装。

适用范围广泛，易于安装。

4.数字信号：应用数字化的传感器处理方式，输出信号为数字信号，具有较强的抗干扰能力。

三、产品参数1. 电源电压：DC12V-36V2. 测量范围：0-5m3. 测量精度：0.5%4. 输出信号：MODBUS RTU5. 工作温度：-20℃~70℃6. 防护等级：IP687. 材料：外壳不锈钢四、使用方法安装前请务必查看设备的安装说明书，了解产品的安装和调试方法。

确保安装位置平稳、垂直，尽可能避开影响测量的因素，比如液体的波动、环境温度等。

安装完成后，用户可借助MODBUS RTU协议对设备进行读取和控制。

五、注意事项1.设备仅限于专业人员安装，并确保设备安装牢固可靠。

2.在设备使用期间，应定期对设备进行维修保养，确保设备的性能不发生问题。

3.产品保质期为一年，保修期为三年，保修期内所有故障均可享受免费维修服务。

六、服务支持和售后服务客户可通过邮件、电话或QQ进行咨询和服务支持，我们将在24小时内回复您的问题。

对于所有在保修期内出现的故障，我们均提供免费的维修和更换服务。

如果发生人为损坏的情况，我们需要对服务进行收费。

液位传感器工作原理引言概述：液位传感器是一种广泛应用于工业自动化领域的传感器，用于测量液体的高度或液位。

它可以实时监测液体的变化，并将数据传输给控制系统，从而实现液位的监测和控制。

本文将详细介绍液位传感器的工作原理，包括传感器类型、测量原理、工作方式和应用领域。

一、传感器类型：1.1 接触式液位传感器：接触式液位传感器通过直接接触液体来测量液位。

它通常由一个浸入液体中的探头和一个转换器组成。

当液位接触到探头时，传感器会发出信号，并将信号转换为电信号输出。

1.2 非接触式液位传感器：非接触式液位传感器不需要直接接触液体，通过测量液体与传感器之间的物理特性来确定液位。

常见的非接触式液位传感器有超声波传感器、雷达传感器和光电传感器等。

二、测量原理：2.1 压力测量原理：某些液位传感器使用压力传感器来测量液体的压力，然后通过压力与液位之间的关系来确定液位。

当液体高度增加时，液体对传感器施加的压力也会增加，从而可以计算出液位的高度。

2.2 电容测量原理：电容液位传感器通过测量液体与传感器之间的电容变化来确定液位。

当液体高度增加时，液体与传感器之间的电容值会发生变化，通过测量电容值的变化可以计算出液位的高度。

2.3 光学测量原理：光学液位传感器利用光的传输特性来测量液位。

传感器通过发射光束并测量光的反射或透射来确定液位的高度。

当液体高度增加时，光的反射或透射会发生变化，从而可以计算出液位的高度。

三、工作方式：3.1 连续式液位传感器：连续式液位传感器可以实时监测液位的变化，并以连续的方式输出液位数据。

它可以提供精确的液位测量结果，并适用于需要实时监测和控制的应用场景。

3.2 开关式液位传感器：开关式液位传感器只输出两种状态，即液位高和液位低。

当液位达到设定值时，传感器会触发开关信号，从而实现液位的控制。

它适用于一些简单的液位控制场景。

四、应用领域：4.1 工业领域：液位传感器在工业领域中广泛应用于液体储罐、管道和反应器等设备的液位监测和控制。

液位传感器的原理
液位传感器是一种用于测量液体高度或者液体与其他物体接触位置的装置。

液位传感器的原理可以分为多种类型，常用的有浮子式液位传感器、压力式液位传感器以及电容式液位传感器。

1. 浮子式液位传感器原理：
浮子式液位传感器通过测量浮子位置来确定液位高度。

传感器中的浮子会随着液体的升降而上下浮动，测量装置会通过监测浮子的位置变化来确定液位高度。

一般情况下，浮子会连接到一个传感器或者电位计，通过电信号来传达液位高度。

2. 压力式液位传感器原理：
压力式液位传感器根据液体的压力来确定液位高度。

传感器通常被安装在液体容器底部，当液体升高时，其压力也会增加，传感器便能够通过测量液体压力的变化来确定液位高度。

传感器上部还设置有一个开口，以便与大气相通，以消除环境对液体压力的影响。

3. 电容式液位传感器原理：
电容式液位传感器通过测量介质电容的变化来确定液位高度。

传感器通常由两个电极组成，一个被浸入液体中，另一个则接触外部空气或者与液体不接触，两个电极中间形成一定的电容。

当液体高于浸入电极时，液体会改变电极之间的电容，传感器会通过测量电容的变化来确定液位高度。

这些都是常见的液位传感器的工作原理，通过不同的原理可以
适应不同液体性质和使用环境。

在实际应用中，选择合适的液位传感器需要考虑液体性质、测量范围、工作环境等因素。

ifm液位传感器中文说明书引言：ifm液位传感器是一种用于测量液体或固体物料的传感器，广泛应用于工业自动化领域。

本说明书将详细介绍ifm液位传感器的原理、特点、安装和使用方法，以及常见问题的解决方案，帮助用户正确地使用和维护该传感器。

一、ifm液位传感器的原理ifm液位传感器采用了先进的压力传感技术，通过测量液体或固体物料的压力变化来确定液位高度。

传感器内部的压力传感器将液体或固体物料的压力转化为电信号，然后通过信号处理电路将其转化为标准的4-20mA模拟信号或数字信号，方便用户使用。

二、ifm液位传感器的特点1. 高精度：ifm液位传感器的精度可达到0.1%FS，确保测量结果的准确性。

2. 宽测量范围：ifm液位传感器可适应不同液体或固体物料的测量，测量范围广泛。

3. 高稳定性：传感器具有良好的稳定性和可靠性，能够在恶劣的工作环境下长期稳定运行。

4. 耐腐蚀：ifm液位传感器采用316L不锈钢材料制作，具有良好的腐蚀抗性，适用于腐蚀性介质的测量。

5. 易于安装：传感器采用螺纹连接方式，安装方便快捷，可根据需要进行调整和固定。

三、ifm液位传感器的安装和使用方法1. 安装前需先检查传感器是否完好，避免损坏或故障。

2. 根据测量需要选择合适的传感器型号和测量范围。

3. 使用螺纹连接器将传感器固定在测量容器上，并确保连接牢固。

4. 连接传感器的电源和信号线，确保正确接线，避免引起误差。

5. 安装完成后，进行传感器的校准和调试，确保测量结果准确可靠。

6. 在使用过程中，定期对传感器进行维护和清洁，确保其正常工作和使用寿命。

四、常见问题及解决方案1. 传感器无法测量液位变化：可能是传感器与测量容器之间的连接不牢固，请重新检查连接。

2. 测量结果不准确：可能是传感器的校准不正确，请重新进行校准。

3. 传感器出现故障：可能是传感器损坏或老化，请联系售后服务进行维修或更换。

4. 传感器工作不稳定：可能是传感器受到外界干扰，请检查周围环境是否存在干扰源。

lk1023液位传感器说明书摘要：1.引言2.液位传感器的基本原理3.lk1023液位传感器的特点4.安装与使用方法5.注意事项6.故障处理与维护7.结论正文：【引言】在现代化的工业生产中，液位传感器已经成为了一种必不可少的设备。

其中，lk1023液位传感器以其出色的性能和稳定的工作特性，赢得了广大用户的青睐。

本文将详细介绍lk1023液位传感器的原理、特点、安装使用方法以及维护等方面的内容，以帮助大家更好地了解和运用这款产品。

【液位传感器的基本原理】液位传感器是一种通过检测液体表面高度变化，将物理量转换为电信号的装置。

其基本原理主要是利用电容、超声波、浮子等敏感元件，结合相应的信号处理电路，实现对液位的实时监测。

【lk1023液位传感器的特点】1.高灵敏度：lk1023液位传感器具有较高的灵敏度，能够准确地检测到液位的变化。

2.抗干扰能力强：该产品采用先进的信号处理技术，有效降低了电磁干扰、温度变化等对测量结果的影响。

3.稳定性好：lk1023液位传感器采用了精密的结构设计，确保了其在长期使用过程中的稳定性。

4.安装简便：产品采用一体化设计，安装方便，无需额外配置其他辅助设备。

5.适应性强：适用于各种液体介质，如水、油、酸碱溶液等。

【安装与使用方法】1.安装：在安装lk1023液位传感器时，应确保其与被测液体的接触良好，避免气泡影响测量结果。

2.接线：将传感器的输出信号接入相应的控制系统，根据实际需要选择合适的信号处理方式。

3.校准：在使用前，应对液位传感器进行校准，以确保测量结果的准确性。

【注意事项】1.传感器在安装过程中，切勿用力过猛，以免损坏敏感元件。

2.接线时，请确保电源电压稳定，避免电压波动对设备造成损害。

3.定期检查传感器的运行状态，如发现异常，请立即停机检查。

【故障处理与维护】1.如遇故障，首先检查电源线、信号线是否正常，排除线路故障。

2.若仍无法正常工作，检查传感器本身是否有损坏，如有需要，请联系厂家更换。

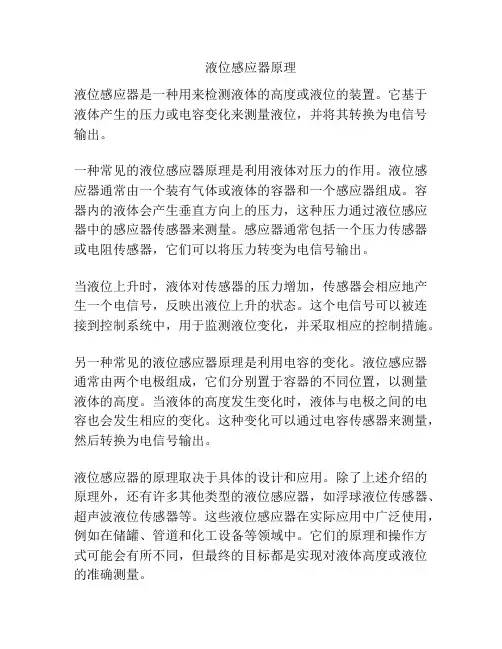

液位感应器原理
液位感应器是一种用来检测液体的高度或液位的装置。

它基于液体产生的压力或电容变化来测量液位，并将其转换为电信号输出。

一种常见的液位感应器原理是利用液体对压力的作用。

液位感应器通常由一个装有气体或液体的容器和一个感应器组成。

容器内的液体会产生垂直方向上的压力，这种压力通过液位感应器中的感应器传感器来测量。

感应器通常包括一个压力传感器或电阻传感器，它们可以将压力转变为电信号输出。

当液位上升时，液体对传感器的压力增加，传感器会相应地产生一个电信号，反映出液位上升的状态。

这个电信号可以被连接到控制系统中，用于监测液位变化，并采取相应的控制措施。

另一种常见的液位感应器原理是利用电容的变化。

液位感应器通常由两个电极组成，它们分别置于容器的不同位置，以测量液体的高度。

当液体的高度发生变化时，液体与电极之间的电容也会发生相应的变化。

这种变化可以通过电容传感器来测量，然后转换为电信号输出。

液位感应器的原理取决于具体的设计和应用。

除了上述介绍的原理外，还有许多其他类型的液位感应器，如浮球液位传感器、超声波液位传感器等。

这些液位感应器在实际应用中广泛使用，例如在储罐、管道和化工设备等领域中。

它们的原理和操作方式可能会有所不同，但最终的目标都是实现对液体高度或液位的准确测量。
