超声波液位传感器及其开发分析超声波液位传感器是一种常用于测量液体或固体的无接触式检测装置，由于其精度高、稳定性好、适用范围广等特点，被广泛应用于工业自动化控制、环保监测、水利水电等领域。
本文将对超声波液位传感器的原理、特点和开发分析进行探讨。
一、超声波液位传感器的原理超声波液位传感器通过发射超声波脉冲到液体或固体表面，经过反射后接收回波，并通过计算回波的时间来确定目标物体与传感器的距离，从而实现对液位的测量。
其原理如图1所示。
超声波传感器主要由发射器、接收器、信号处理器和显示器等组成。
发射器负责发射超声波脉冲，接收器负责接收回波信号，信号处理器对接收到的信号进行处理，计算出目标物体与传感器的距离并输出相应的信号，显示器则用于显示液位数据。
1. 非接触式测量：超声波液位传感器无需直接接触液体或固体表面，避免了传统接触式传感器可能受到介质腐蚀、污染等因素的影响，从而保证了测量的准确性和稳定性。
2. 高精度测量：超声波传感器采用超声波脉冲测距原理，测量精度高，可以实现对液体或固体的精准测量。
3. 适用范围广：超声波液位传感器适用于多种介质的液位测量，包括水、油、化工液体等，且适用于高温、高压等复杂环境。
4. 反应速度快：超声波传感器测量速度快，能够实时监测液位变化，对于需要快速响应的应用场景非常适用。
5. 安装维护方便：超声波传感器体积小、重量轻，安装方便，且无需额外的维护工作，降低了使用成本。
超声波液位传感器的开发是一个涉及多个学科知识的综合性工作，包括声学、电子技术、信号处理、材料工程等。
在传感器的设计和开发过程中，需要考虑以下几个关键因素：1. 传感器结构设计：传感器的结构设计直接影响了其测量性能和可靠性，包括发射器和接收器的布置方式、声波传播路径的设计等。
2. 超声波发射与接收技术：超声波的发射与接收技术是传感器性能的关键，需要针对测量介质的特性选择合适的超声波频率和发射接收装置。
3. 信号处理算法：对接收到的超声波回波信号进行精确的信号处理和计算是实现测量精度的关键，需要设计合适的信号处理算法。

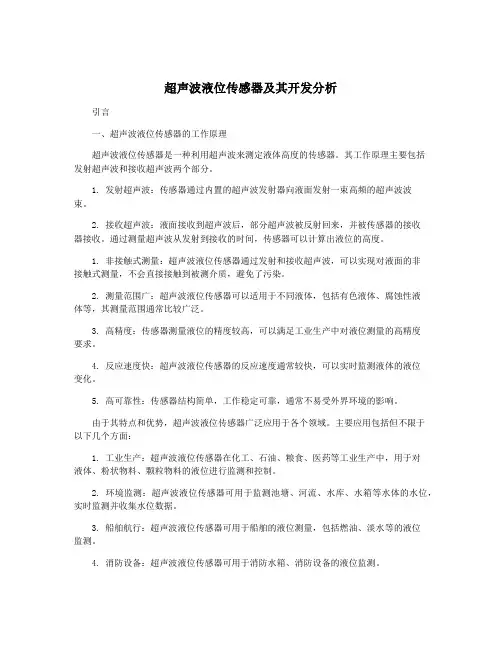

超声波液位传感器及其开发分析引言一、超声波液位传感器的工作原理超声波液位传感器是一种利用超声波来测定液体高度的传感器。
其工作原理主要包括发射超声波和接收超声波两个部分。
1. 发射超声波：传感器通过内置的超声波发射器向液面发射一束高频的超声波波束。
2. 接收超声波：液面接收到超声波后，部分超声波被反射回来，并被传感器的接收器接收。
通过测量超声波从发射到接收的时间，传感器可以计算出液位的高度。
1. 非接触式测量：超声波液位传感器通过发射和接收超声波，可以实现对液面的非接触式测量，不会直接接触到被测介质，避免了污染。
2. 测量范围广：超声波液位传感器可以适用于不同液体，包括有色液体、腐蚀性液体等，其测量范围通常比较广泛。
3. 高精度：传感器测量液位的精度较高，可以满足工业生产中对液位测量的高精度要求。
4. 反应速度快：超声波液位传感器的反应速度通常较快，可以实时监测液体的液位变化。
5. 高可靠性：传感器结构简单，工作稳定可靠，通常不易受外界环境的影响。
由于其特点和优势，超声波液位传感器广泛应用于各个领域。
主要应用包括但不限于以下几个方面：1. 工业生产：超声波液位传感器在化工、石油、粮食、医药等工业生产中，用于对液体、粉状物料、颗粒物料的液位进行监测和控制。
2. 环境监测：超声波液位传感器可用于监测池塘、河流、水库、水箱等水体的水位，实时监测并收集水位数据。
3. 船舶航行：超声波液位传感器可用于船舶的液位测量，包括燃油、淡水等的液位监测。
4. 消防设备：超声波液位传感器可用于消防水箱、消防设备的液位监测。
超声波液位传感器的开发需要考虑多个方面，包括传感器的结构设计、超声波发射和接收技术、信号处理技术等。
1. 传感器的结构设计：传感器的结构设计直接影响到传感器的性能和稳定性。
需要考虑传感器的耐腐蚀性能、密封性能、机械强度等因素。
2. 超声波发射和接收技术：超声波发射和接收技术是超声波液位传感器的核心技术。
超声波液位计测量原理一、引言超声波液位计是一种非接触式的液位测量仪器，它利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。
该技术广泛应用于化工、石油、食品等工业领域，具有测量范围广、精度高、稳定可靠等优点。
二、超声波液位计的基本构成和工作原理超声波液位计主要由发射器、接收器、信号处理单元和显示单元四部分组成。
其中发射器和接收器分别安装在容器壁上，通过信号处理单元将发射器发出的超声波信号转化为电信号，并经过滤波、放大等处理后送至显示单元进行显示。
超声波液位计的工作原理是利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。
当发射器向容器内部发出一束频率为f1的超声波信号时，这束信号会穿过空气层并到达液面，部分能量被反射回来并被接收器接收到。
由于在空气和液体介质中传播速度不同，因此反射回来的超声波信号会经过一定的时间延迟后才被接收器接收到。
根据声波在介质中传播的速度公式v=fλ，其中v为声速，f为频率，λ为波长，可以计算出液位高度h。
三、超声波液位计的工作原理详解1. 超声波发射器和接收器超声波发射器和接收器是超声波液位计中最基本的部分。
发射器主要由振动片、驱动电路等组成，其作用是将电信号转化为机械振动，并将振动能量传递给介质中的空气层。
接收器主要由振动片、前置放大电路等组成，其作用是将反射回来的机械振动转化为电信号，并进行放大处理。
2. 超声波在空气和液体介质中传播超声波是指频率高于20kHz的机械振动，在空气和液体介质中传播时具有不同的特性。
在空气中传播时，由于空气密度小、弹性模量小，导致声速较低；而在液体介质中传播时，则由于液体密度大、弹性模量大，导致声速较高。
因此，当超声波信号穿过空气层并到达液面时，其传播速度会发生变化。
3. 超声波在介质中的反射和衰减当超声波信号到达液面后，部分能量会被反射回来，并在空气中传回到接收器处。
由于超声波在介质中的传播存在一定的衰减现象，因此反射回来的超声波信号强度会比发射时要小。
超声波液位计测量原理
超声波液位计是利用超声波测量液体高度、罐体高度、物料位置的监测仪表。
适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC系统监控。
工作原理
超声波液位计的工作原理是由探头(换能器)发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号,并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。
由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
计算公式：
此距离值S与声速C和传输时间T之间的关系可以用公式表示： S=C×T/2
其中：S为距离值
C为声速
T为发射与接收之间的时间
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。
这个区域称为测量盲区。
超声波液位计的安装
超声波液位计的安装一般有法兰和螺纹两种方式。
不推荐使用吊装。
安装时需要考虑盲区的影响，为了避开盲区，用加长导管安装的
时候，必须注意探头辐射面两端与导管断面两端形成的夹角要大于换能器的锐度角。
超声波液位计的特点
1、安装方便，测量精度高价格低廉；
2、对温度、粉尘、蒸汽、压力的影响较为敏感；
3、周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰、大风和太阳直晒、强震动的情况下测量值有较大误差。
化工小鱼塘编辑。
超声波水位传感器原理
超声波是指频率高于20kHz的无声波，具有较强的穿透与反射能力。
超声波水位传感器利用超声波在介质中传播的速度和回波的时间来测量液
位高度。
当超声波波束遇到液体表面时，一部分超声波被液体表面反射回来，
这部分波称为回波。
回波经过传感器接收器转化为电信号。
传感器接收器接收回波信号后，会通过特定的电路进行处理并测量回
波的时间差。
回波时间差是发射超声波至接收回波之间的时间差，由此可
以计算出液体的高度。
根据回波时间差原理，超声波水位传感器测量液位的过程可分为以下
几个步骤：
1.发射超声波：传感器发射器将高频电信号转换成超声波，并以波束
的形式向液体表面发射。
2.接收回波：传感器接收器接收到回波信号并将其转换成电信号。
3.计算回波时间差：传感器中的电路通过计算发射超声波和接收回波
之间的时间差来确定液位的高度。
4.转换为液位高度：根据已知液体中超声波的传播速度，通过计算回
波时间差和传播速度的乘积，可以计算出液体的高度。
超声波水位传感器的优点是测量范围大，可以用于测量各种液体的高度，而且不受液体密度变化的影响。
同时，超声波水位传感器具有高精度、长寿命、抗干扰能力强等特点，广泛应用于水利、化工、环境保护等领域
的液位测量和控制。
需要注意的是，在使用超声波水位传感器时，应避免传感器发射波束被液体内部的气泡、悬浮物等干扰，以免影响测量结果。
此外，由于超声波在空气和气体中传播速度与在液体中的传播速度不同，因此在测量气体或空气密度较大的液体时，需要进行修正计算。
一、超声波传感器之巴公井开创作
1、相关知识：
超声波传感器是利用超声波的特性研制而成的传感器.超声波是一种振动频率高于声波的机械波,由换能晶片在电压的激励下发生振动发生的,它具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传布等特点.超声波对液体、固体的穿透本事很年夜,尤其是在阳光不透明的固体中,它可穿透几十米的深度.超声波碰到杂质或分界面会发生显著反射形成反射成回波,碰到活植物体能发生多普勒效应.因此超声波检测广泛应用在工业、国防、生物医学等方面.
1、工作原理：
超声波传感器主要资料有压电晶体(电致伸缩)及镍铁铝合金(磁致伸缩)两类.这里主要分析一下压电晶体资料的超声波传感器,压电晶体资料的超声波传感器主要应用了某些特殊资料的压电效应和逆压电效应的特性,也就是超声波传感器的发送器和接收器两部份,发送时,在压电晶体端通上高压500V以上的高压脉冲,利
H1=(t o o/t o)H0
所以液位H为：
H=H2-H1
通过如上的简单计算即可测得液位的高度.
4、超声波传感器的罕见分类：
一、根据使用方法：可分为收发一体型、收发分体型（收发各
一只）；
二、根据结构来分：可分为开放型、防水型、高频型等；
三、根据使用环境：可分为空气中和水声换能器；等等...。
超声波液位计原理及使用方法
超声波液位计的工作原理是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。
根据测量能量波运动过程的时间差来确定液（物）位变化情况。
由电子装置对微波信号进行处理，终转化成与液位相关的电信号。
通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以计算出超声波传播的路程，进而可以反映出液位的情况。
超声波液位计使用方法如下：
超声波液位计由传感器（探头）和变送器组成。
传感器受电激励后向被测介质发出一个超声波脉冲，该脉冲穿过空气到达介质表面后被反射回来，部分反射的回波被同一传感器（此时作为接收器）接收，并转换成电信号。
变送器的电子检测系统检测到该信号后，将其转变为液位信号进行显示。
同时将液位信号转变为4~20mA电流信号传送给上位机（PLC）参与过程控制。
由于发射的超声波脉冲有一定的宽度，使得在传感器较近的小段区域内反射波与发射波重迭，传感器无法识别，不能测量其距离值。
这个区域称为测量盲区。
盲区的大小与超声波液位计的型号有关。
最大的测量范围取决于空气对超声波的衰减以及脉冲从介质表面反射的强度。
超声波水位传感器原理
超声波水位传感器工作原理是基于超声波在介质中传播的特性。
它通过发射一束超声波脉冲并接收其反射回来的信号来测量物体或液体的水位。
该传感器主要由发射器和接收器组成。
发射器会发出一个短脉冲的超声波信号，然后接收器会接收到这个信号的反射。
超声波在空气中传播的速度约为343米/秒，通过测量信号发射和
接收之间的时间差，可以计算出物体或液体与传感器之间的距离。
当超声波信号遇到液体表面时，一部分信号会被液体吸收，而另一部分信号会被反射回来。
接收器会接收到反射信号并转换成电信号。
通过对信号的处理和分析，可以确定液体的水位。
传感器根据测量需要的精度和距离范围可以选择不同的工作频率。
一般来说，工作频率越高，测量精度越高，但测量距离范围相对较短。
相反，工作频率较低时，测量距离范围较长，但精度相对较低。
此外，超声波水位传感器在应用中还需要考虑液体的表面反射、波纹和水气等因素对测量的影响，以提高测量精度。
通过合理的设计和校准，超声波水位传感器可以广泛应用于液体储罐、水池、河流等各种场景中，提供准确的水位测量数据。

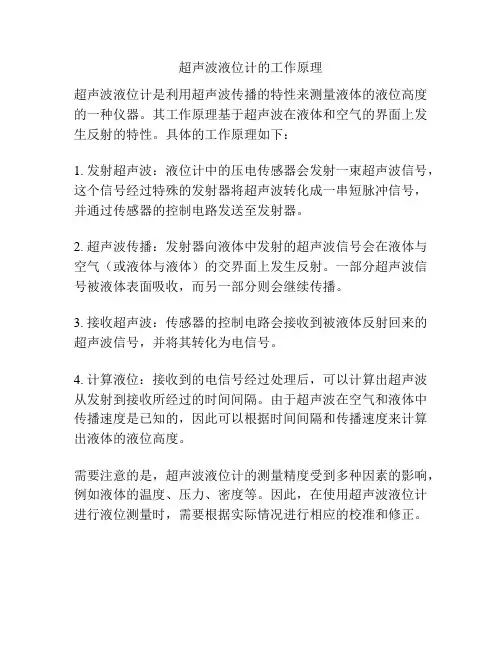

超声波液位计的工作原理
超声波液位计是利用超声波传播的特性来测量液体的液位高度的一种仪器。
其工作原理基于超声波在液体和空气的界面上发生反射的特性。
具体的工作原理如下：
1. 发射超声波：液位计中的压电传感器会发射一束超声波信号，这个信号经过特殊的发射器将超声波转化成一串短脉冲信号，并通过传感器的控制电路发送至发射器。
2. 超声波传播：发射器向液体中发射的超声波信号会在液体与空气（或液体与液体）的交界面上发生反射。
一部分超声波信号被液体表面吸收，而另一部分则会继续传播。
3. 接收超声波：传感器的控制电路会接收到被液体反射回来的超声波信号，并将其转化为电信号。
4. 计算液位：接收到的电信号经过处理后，可以计算出超声波从发射到接收所经过的时间间隔。
由于超声波在空气和液体中传播速度是已知的，因此可以根据时间间隔和传播速度来计算出液体的液位高度。
需要注意的是，超声波液位计的测量精度受到多种因素的影响，例如液体的温度、压力、密度等。
因此，在使用超声波液位计进行液位测量时，需要根据实际情况进行相应的校准和修正。
一、用途与量水堰槽配合使用，测量明渠内水的流量。
主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及灌渠等。
由于本公司仪表采用超声波穿过空气，以非接触的方法测量。
因此在粘污、腐蚀性液体情况下，比其他形式的仪表，具有更高的可靠性。
二、原理说明本系列仪表直接测量的物理量是液位。
用于明渠测流量时，在明渠上安装量水堰槽。
量水堰槽把明渠内流量的大小转成液位的高低。
仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系反算出流量。
1、超声波测液位原理发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。
再根据传声媒质中的声速，就可以算得从换能器到液面的距离。
从而确定液位。
因此我们可以计算出探头到反射面的距离D ＝ C*t/2(除2是因为声波路径要往返的原因，D是距离，C是声速，t是时间）。
再通过减法运算就可得出液位值。
2、量水堰槽的测流量原理流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如图2.1）。
通过测量水位可以反算出流量。
普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。
在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，渠道的影响减小至最小。
图2.1 量水堰槽把流量转成液位常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（如图2.2）使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。
量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。
本说明书摘抄了一部分（第六、量水堰槽）。
巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。
直角三角堰和矩形堰也有相应的公式。
但是还与按装的渠道尺寸有关。
确定水位-流量关系时，三角堰与渠道宽B、开口角度、上游堰坎高度p有关；矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。
液位测量传感器的原理及应用液位测量传感器是一种常用的仪器设备，用于测量液体中的液位高度。
它具有广泛的应用领域，无论是工业生产还是日常生活中，液位测量传感器都发挥着重要的作用。
本文将介绍液位测量传感器的原理和一些常见的应用。
一、液位测量传感器的原理液位测量传感器的原理基于物理性质的变化，通过测量液体中的某种性质来确定液位的高度。
以下是几种常见的液位测量原理：1. 压力传感原理液位测量传感器中的压力传感器是最常见的类型之一。
当液体高度增加时，液体的压力也随之增加。
传感器通过测量液体对传感器底部施加的压力来确定液位高度。
2. 超声波传感原理超声波液位传感器通过发射超声波脉冲并测量传播时间来确定液位的高低。
当超声波遇到液体时，一部分能量会被反射回传感器，根据反射时间可以计算液位高度。
3. 电容传感原理电容液位传感器基于液体对电容器电容值的影响来测量液位高度。
当液体高度变化时，液体与电容器之间的介质常数也会发生变化，从而导致电容值的变化。
传感器通过测量电容值的变化来确定液位高度。
4. 演电传感原理演电液位传感器利用液体与电极之间的电阻变化来测量液位高度。
电极通常被放置在液体的表面，当液体高度改变时，液体与电极之间的电阻也会发生变化。
通过测量电阻值的变化来判断液位的高低。
二、液位测量传感器的应用液位测量传感器在工业生产中起到了至关重要的作用。
以下是液位测量传感器的一些常见应用：1. 炼油行业在炼油过程中，液位测量传感器被广泛应用于储油罐和流程容器中，用于监测液体的液位和流量。
它可以确保生产过程的稳定性和安全性，同时实现自动控制。
2. 化学工业在化学工业中，液位测量传感器常用于反应釜、储罐和管道中。
它可以监测液体的液位和温度，以确保化学反应的精确控制和安全操作。
3. 饮食行业在食品和饮料生产中，液位测量传感器被用于罐装和灌装流程中，确保产品的一致性和质量。
它可以监测液体的液位和流量，控制灌装的准确性和速度。
4. 污水处理液位测量传感器在污水处理中起到了关键作用。
超声波液位传感器及其开发分析引言超声波液位传感器是一种常用的液位检测设备，它利用超声波在液体中传播的原理来测量液体的高度。
它具有使用方便、精度高、稳定性好等优点，在工业自动化控制领域得到了广泛应用。
本文将从超声波液位传感器的工作原理、结构设计和开发分析等方面展开讨论，希望能够对相关领域的研究人员有所帮助。
一、超声波液位传感器的工作原理超声波液位传感器利用超声波在介质中传播的速度不同来测量液位的高度。
其工作原理如下：当超声波传感器向液体表面发出超声波后，超声波在液体中以声速传播，当超声波达到液面时，会产生部分反射。
接收器接收到反射波后，计算反射波的时间间隔，再根据声速和时间间隔的关系来确定液位高度。
超声波液位传感器的测量原理是基于声速和液位高度的关系，通过测量超声波的传播时间来确定液位高度。
二、超声波液位传感器的结构设计超声波液位传感器的结构设计主要包括发射器、接收器、信号处理电路和外壳等几个部分。
1. 发射器：发射器主要负责产生超声波并将其发射到液体中。
超声波的频率和功率是发射器的关键指标，其设计要求具有稳定的频率和足够的功率，以确保超声波能够有效地在液体中传播并产生反射。
2. 接收器：接收器负责接收液位表面反射回来的超声波，并将其转化为电信号。
接收器的灵敏度和信噪比是关键指标，其设计要求具有高灵敏度和低信噪比，以确保能够有效地接收反射波并准确地转化成电信号。
3. 信号处理电路：信号处理电路主要负责对接收到的电信号进行放大、滤波和数字化处理，以便后续的液位高度计算和输出。
信号处理电路的设计要求具有稳定的放大倍数和高精度的滤波效果，以确保能够准确地处理接收到的电信号。
4. 外壳：外壳是超声波液位传感器的保护壳，其设计要求具有耐腐蚀、防水和抗干扰等特性，以确保能够在各种恶劣的环境中正常工作。
三、超声波液位传感器的开发分析超声波液位传感器的开发分析主要包括技术难点、应用领域和未来发展趋势等几个方面。
1. 技术难点：超声波液位传感器的技术难点主要包括超声波传播衰减、多径效应、环境干扰等问题。
一、超声波传感器
1、相关知识：
超声波传感器是利用超声波的特性研制而成的传感器。
超声波是一种振动频率高于声波的机械波，由换能晶片在电压的激励下发生振动产生的，它具有频率高、波长短、绕射现象小，特别是方向性好、能够成为射线而定向传播等特点。
超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。
超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。
因此超声波检测广泛应用在工业、国防、生物医学等方面。
1、工作原理：
超声波传感器主要材料有压电晶体(电致伸缩)及镍铁铝合金(磁致伸缩)两类。
这里主要分析一下压电晶体材料的超声波传感器，压电晶体材料的超声波传感器主要应用了某些特殊材料的压电效应和逆压电效应的特性，也就是超声波传感器的发送器和接收器两部分，发送时，在压电晶体端通上高压500V以上的高压脉冲，利用逆压电效应的特性，使晶片发射出一束频率落在超声波范围内、持续时间很短的超声振动波，超声振动波到达被测物体底部后，超声波绝大多数
能量被界面所反射，反射波经过短暂的时间回到压电晶片，利用压电效应，晶片将机械振动波转换成同频率的交变电荷和电压。
所以液位H为：
H=H2-H1
通过如上的简单计算即可测得液位的高度。
4、超声波传感器的常见分类：
一、根据使用方法：可分为收发一体型、收发分体型（收发各一
只）；
二、根据结构来分：可分为开放型、防水型、高频型等；
三、根据使用环境：可分为空气中和水声换能器；等等。
