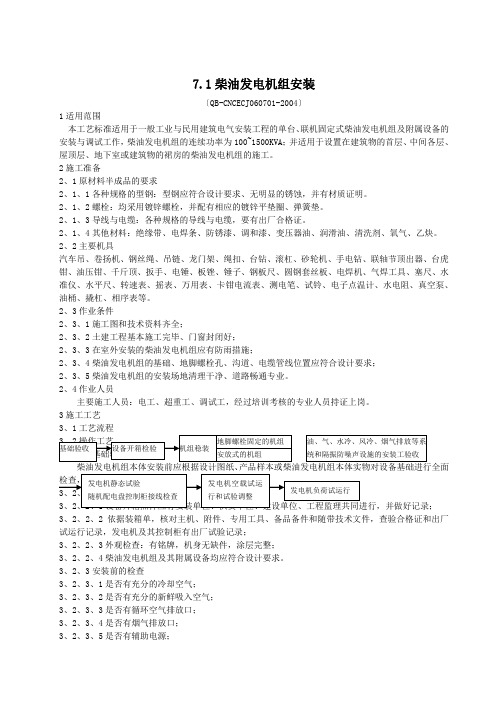

7.1柴油发电机组安装〔QB-CNCECJ060701-2004〕1适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2施工准备2、1原材料半成品的要求2、1、1各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
2、1、2螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
2、1、3导线与电缆：各种规格的导线与电缆，要有出厂合格证。
2、1、4其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2、2主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2、3作业条件2、3、1施工图和技术资料齐全；2、3、2土建工程基本施工完毕、门窗封闭好；2、3、3在室外安装的柴油发电机组应有防雨措施；2、3、4柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求；2、3、5柴油发电机组的安装场地清理干净、道路畅通专业。
2、4作业人员主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。
3施工工艺3、1工艺流程3、2、2、2依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录；3、2、2、3外观检查：有铭牌，机身无缺件，涂层完整；3、2、2、4柴油发电机组及其附属设备均应符合设计要求。
3、2、3安装前的检查3、2、3、1是否有充分的冷却空气；3、2、3、2是否有充分的新鲜吸入空气；3、2、3、3是否有循环空气排放口；3、2、3、4是否有烟气排放口；3、2、3、5是否有辅助电源；3、2、3、6是否有便于运行与维修的空间；3、2、3、7是否有认可的噪声水平；3、2、3、8是否有震动的隔离。
01柴油发电机组基础知识Chapter柴油发电机组概述定义柴油发电机组是一种将柴油的化学能转化为电能的设备，由柴油机、发电机和控制系统组成。
应用领域广泛应用于工业、商业、农业、军事等领域，作为备用电源或移动电源。
分类根据功率大小、使用环境和用途不同，可分为陆用柴油发电机组、船用柴油发电机组、挂车式柴油发电机组等。
柴油发电机组工作原理发电机工作原理柴油机工作原理利用电磁感应原理，将机械能转化为电能。
控制系统工作原理柴油机主要部件发电机主要部件控制系统主要部件030201柴油发电机组主要部件及功能噪声和振动指柴油发电机组运行时产生的噪声和振动，是衡量其舒适性和环保性的重要指标。
指柴油发电机组单位时间内消耗的燃油量，是衡量其经济性的重要指标。
频率调整率指柴油发电机组在负载变化时输出频率的稳定程度。
额定功率指柴油发电机组在额定工况下电压调整率柴油发电机组性能指标02柴油发电机组安装与调试Chapter01020304选择平整、坚实、通风良好的场地，远离易燃易爆物品。
确定安装地点包括起重设备、扳手、螺丝刀、万用表等。
准备安装工具确认机组配件齐全，无损坏，符合设计要求。
检查机组配件遵守安全操作规程，佩戴安全防护用品。
注意安全事项安装前准备工作及注意事项安装柴油机和发电机安装机组底座连接燃油系统连接电气系统连接冷却系统柴油发电机组安装步骤与方法调试前检查项目及调试流程检查燃油系统检查冷却系统检查电气系统调试流程01020304问题问题问题问题常见问题分析与解决方案03柴油发电机组操作与维护保养Chapter启动前检查启动操作流程停止操作流程注意事项启动、停止操作流程及注意事项正常运行中监控与调整方法监控内容调整方法定期保养每运行500小时更换机油和机油滤清器；每运行1000小时检查并调整气门间隙；每运行2000小时更换燃油滤清器和冷却液。
日常维护每日检查机油、燃油、冷却液等液位；定期清洗空气滤清器和水箱散热器。

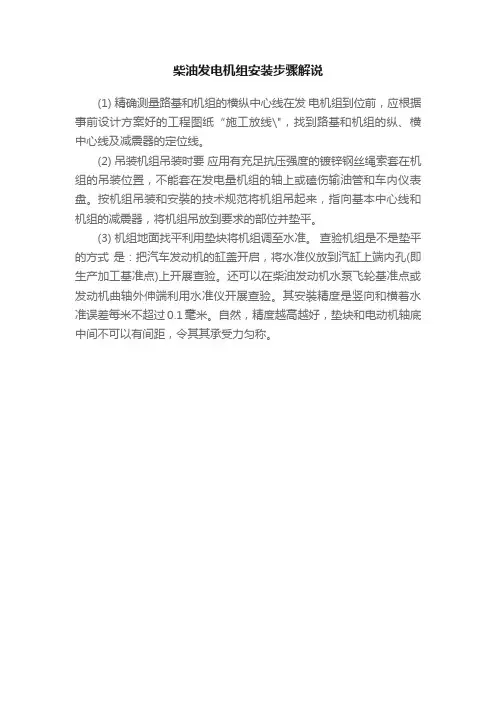

柴油发电机组安装步骤解说
(1) 精确测量路基和机组的横纵中心线在发电机组到位前，应根据事前设计方案好的工程图纸“施工放线\"，找到路基和机组的纵、横中心线及减震器的定位线。
(2) 吊装机组吊装时要应用有充足抗压强度的镀锌钢丝绳索套在机组的吊装位置，不能套在发电量机组的轴上或磕伤输油管和车内仪表盘。
按机组吊装和安裝的技术规范将机组吊起来，指向基本中心线和机组的减震器，将机组吊放到要求的部位并垫平。
(3) 机组地面找平利用垫块将机组调至水准。
查验机组是不是垫平的方式是：把汽车发动机的缸盖开启，将水准仪放到汽缸上端内孔(即生产加工基准点)上开展查验。
还可以在柴油发动机水泵飞轮基准点或发动机曲轴外伸端利用水准仪开展查验。
其安裝精度是竖向和横着水准误差每米不超过0.1毫米。
自然，精度越高越好，垫块和电动机轴底中间不可以有间距，令其其承受力匀称。
柴油发电机组的组装及安装说明书一、引言柴油发电机组作为一种广泛应用于各个领域的重要设备，其组装和安装对其正常运行和使用起着至关重要的作用。
本文将为您提供详细的柴油发电机组组装及安装说明，以确保您正确、安全地完成该过程。
二、组装过程1. 准备工作在开始组装柴油发电机组前，您需要准备以下工具和设备：- 手动工具（扳手、榔头等）- 电动工具（电钻、电动起子等）- 适量的润滑油- 相应规格的螺丝、螺母等2. 组件安装按照以下步骤依次进行组件的安装：a) 安装发动机：将发动机安装到底座上，并根据厂家提供的装配图纸进行连接。
确保发动机与底座之间的接口处使用适当的密封垫，以确保无漏油情况。
b) 安装发电机：采用正确的配合装配原则，将发电机固定在合适的位置上，并使用螺栓进行紧固。
在连接电缆之前，确保电缆端头清洁，并使用绝缘套进行保护。
c) 安装控制面板：根据发电机组的型号和规格，将控制面板安装在便于操作和监控的位置上，并正确连接电缆。
3. 连接管道a) 连接燃油管道：根据发动机和供油系统的要求，连接燃油进、出管道，确保管道连接牢固、密封良好。
b) 连接冷却水管道：将冷却水管道连接至发动机的冷却系统，确保水流通畅、无渗漏。
c) 连接排气管道：将排气管道连接至发动机的排气系统，确保排气顺畅、无泄漏。
4. 电气连接按照以下步骤进行电气连接：a) 连接电瓶：将电瓶的正负极正确连接到发电机组控制面板的电源接口上。
b) 连接自启动控制器：根据发电机组的型号和规格，将自启动控制器正确连接至控制面板，并按照说明进行接线。
c) 连接负载电缆：将负载电缆正确连接到控制面板的输出接口上，并确保接线正确牢固。
三、安装注意事项在柴油发电机组的组装和安装过程中，需要特别注意以下事项：- 勿将发电机组暴露在高温、潮湿等恶劣环境下，以免影响正常使用寿命。
- 在组装过程中，应仔细查看和检查每个组件的质量和状态，确保无缺损和松动的现象。
- 所有电气连接和接线应符合国家的安全标准，并且按照正确的接线方法进行。
柴油发电机组安装1）说明本工程在专用变电站内低压母线末端设置应急母线段，通过应急供电系统对一级负荷中特别重要的负荷供电，柴油发电机电源通过双电源自动切换开关接入应急母线段，双电源自动切换开关带有机械闭锁装置，防止并网运行。
柴油发电机组设置在地下一层。
2）工艺流程3）施工准备4）设备进场验收运至现场的设备包装及密封良好；开箱检查清点，规格应符合设计要求，附件、备件齐全；产品的技术文件齐全；产品的外观符合要求，油漆完整无损。

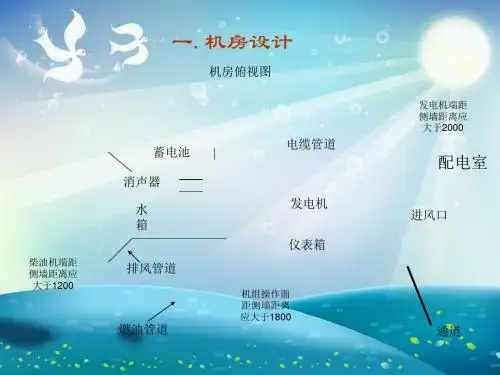

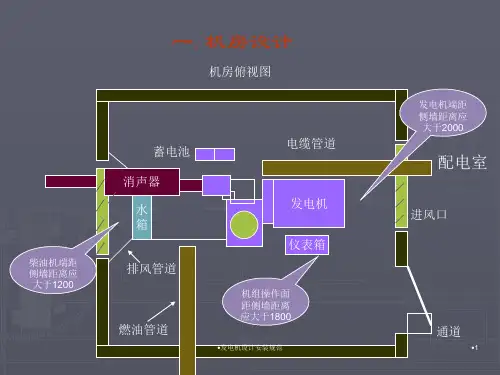

5）机房布置本工程的柴油机组为大型机组，要求机组的左右两侧距离墙面不小于2m，机组控制屏侧距墙的距离不小于1.6m，水箱侧距墙的距离不小于0.8m，机房高出机组1.5m，在机房内设置通风系统，并设置消防用具。
6）机组就位固定柴油发电机组水平运输到机组基础上后用起道机将发电机组提起120mm，取下水平运输用的槽钢导轨和脚轮，根据发电机组机架安装孔的位置，将减振器安装到基础上面，然后调节起道机，将发电机组安放在减振器上，每台柴油发电机组配置弹簧减振器；机组就位后调节减振器的高度以使机组水平。
减振器的安装见下图：7）机组排烟系统安装排烟系统主要由排烟管道、排烟消声器和各种连接件组成；排烟竖井内的烟道在预制的时候根据现场测量的尺寸预留出固定翼片，第一个支架采用固定式，其余采用滑动式，支架的安装参见管道支吊架章节；发动机的排烟会产生很大的噪音，为减小对周围环境的噪音污染，发动机的排烟要经过消声器的处理，使排烟口1m处的噪声小于65dB；排烟系统与柴油发电机组之间要通过柔性波纹管进行连接；排烟系统要尽量减少弯曲以减少排气的背压力。
人防发电机组排烟系统出机房前安装手动密闭阀，排烟消声器后的支管上设置单向阀门。
排烟系统的安装如下图：节点大样图8）冷却系统安装柴油发电机组通过冷却液循环冷却，采用散热器冷却系统，散热器和冷却风扇均为厂家配套的部件。
9）降噪措施隔音减振措施及安装示意图如下：隔音减振安装示意图如下：10）燃料供应系统安装燃料供应系统主要由储油罐、日用油箱、油泵、电磁阀和连接管路组成；油箱安装示意图如下：11）接地油罐用镀锌扁钢作防静电接地处理，一端与油罐连接，另一端与防雷接地网连接；燃油管道作两处防静电接地，并在管道法兰连接处用铜片跨接；发电机房内的金属风管、发电机组基础等与机房内的等电位端子板连接。
