钢筋混凝土框架结构工程设计

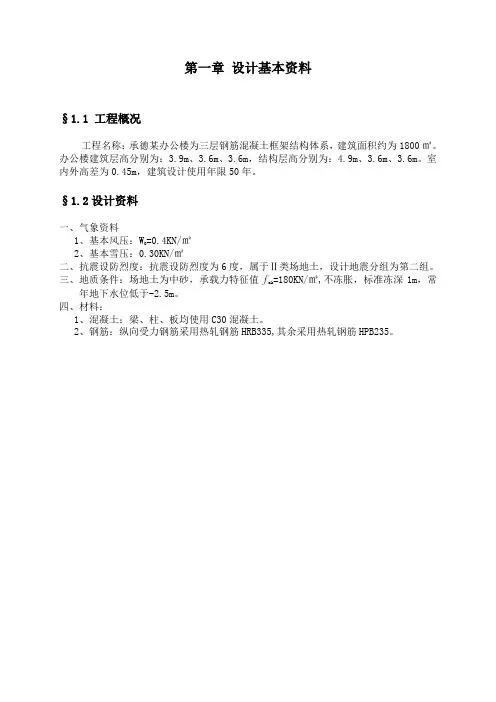

第一章设计基本资料§1.1 工程概况工程名称：承德某办公楼为三层钢筋混凝土框架结构体系，建筑面积约为1800㎡。

办公楼建筑层高分别为：3.9m、3.6m、3.6m，结构层高分别为：4.9m、3.6m、3.6m。

室内外高差为0.45m，建筑设计使用年限50年。

§1.2设计资料一、气象资料=0.4KN/㎡1、基本风压：W2、基本雪压：0.30KN/㎡二、抗震设防烈度：抗震设防烈度为6度，属于Ⅱ类场地土，设计地震分组为第二组。

=180KN/㎡,不冻胀，标准冻深1m，常三、地质条件：场地土为中砂，承载力特征值fak年地下水位低于-2.5m。

四、材料：1、混凝土：梁、柱、板均使用C30混凝土。

2、钢筋：纵向受力钢筋采用热轧钢筋HRB335,其余采用热轧钢筋HPB235。

第二章 结构布置及计算简图§2.1 结构布置及梁,柱截面尺寸的初选§2.1.1平面形状验算根据设计规范，结构高宽比H/B （B 是建筑物平面轮廓线较小的边长）控制在3以下。

办公楼高11.70m ，宽14.92m, H/B=0.78<3,符合要求。

同样建筑物长宽比L/B=41.02/14.92=2.75<5（L/B 宜小于4，不应大于5）也满足要求。

§2.1.2梁柱截面尺寸初选主体结构共3层，底层高为3.9m ，其余各层高为：3.6m ；内外墙的做法：外墙做法：外墙砌240厚陶粒空心砌块，内墙砌200厚陶粒空心砌块；门窗详见门窗表；楼层屋盖均为现浇钢筋砼结构。

一、梁截面尺寸的估算：1、框架主梁截面尺寸： （1）AB 、CD 跨：L=6000㎜0)81~121(l h ==500mm ~750mm,取600㎜h b )21~31(==200mm ~300mm ，取250㎜(框架梁的宽度不宜小于200mm )=≤≤5.32bh2.4，故框架横向AB 、CD 跨框架梁截面尺寸为b ×h=250㎜×600㎜（2）BC 跨：L=24000)81~121(l h ==200mm ~300mm,取450㎜h b )21~31(==100mm ~150mm ，取200㎜(框架梁宽度不宜小于200mm)=bh2.25>2，故框架横向BC 跨框架梁截面尺寸为b ×h=200㎜×450㎜,（3）①②、②③、③④、⑤⑥、⑥⑦、⑦⑧跨：L=6000㎜0)81~121(l h ==500mm ~750mm,取600㎜h b )21~31(==200mm ~300mm ，取250㎜=bh2.4,故①②、②③、③④、⑤⑥、⑥⑦、⑦⑧跨框架梁的截面尺寸为b ×h=250㎜×600㎜（4）④⑤跨：L=4500mm0)81~121(l h ==375mm ~563mm,取450㎜h b )21~31(==117mm ~175mm ，取200㎜(框架梁宽度不宜小于200mm ) =bh2.25>2,故④⑤跨框架梁的截面尺寸为b ×h=200㎜×450㎜, 2、次梁截面尺寸按照整体肋形梁的次梁选择截面尺寸：L=6000㎜20/0l h >=300mm,取400㎜h b )21~31(==133mm ~200mm ，取200㎜=bh2,故井字梁的截面尺寸为b ×h=200㎜×400㎜ 二、柱截面尺寸的估算1、按轴压比要求计算框架截面尺寸框架柱的受荷面积如图2-1所示，框架柱选用C30混凝土，f c =14.3N/mm 2，轴压比N μ=1.0,计算面积时可按公式cN c c c f Nh b A μ≥=计算，公式中柱轴压力设计值N 按公式βααγ21qSn N G =（G γ：荷载分项系数可取1.25含活荷载；q ：每个楼层单位面积的竖向荷载标准值，KN/m 2，框架结构约为12~14KN/m 2；S ：柱一层的受荷面积m 2 ；n ：柱承受荷载的层数；1α：考虑水平力产生的系数，风荷载或四级抗震时，取 1.05，三~一级抗震等级时，取 1.05~1.15；2α：边柱、角柱轴向力增大系数，边柱取1.1，角柱取1.2，中柱取1.0；β：柱由框架梁与剪力墙连接时，柱轴力折减系数）求得 1)边柱βααγ21qSn N G ==1.25×14×(6×3)×3×1.05×1.1=1091.48KNcN c c c f Nh b A μ≥==1091.48×1000/(1.0×14.3)=76327mm 2c c h b =300mm ×300mm=90000mm 2，构造要求柱截面高度不宜小于400mm ，故取截面尺寸为400mm ×400mm 。
