WLAN检测维护规范2012-3-8目录WLAN检测规范 (1)1. AP板卡硬件参数 (3)1.1. 板卡外观尺寸规格 (3)1.2. 供电电压 (3)1.3. 性能指标 (3)1.4. 工艺指标 (3)1.5. 调测串口针脚定义 (4)1.6. 指示灯定义 (4)1.7. 天线连接示意图 (4)1.8. AP默认软件配置 (5)2. WFDS -- WLAN 功能检测指标 (5)2.1. AP单板检测指标（必须检测项目） (5)2.2.整机WLAN 检测指标（必须检测项目） (6)2.3通用检测指标（AP单板与整机检测指标相同, 必须检测项目） (6)3.WLAN检测方法 (7)3.1. AP单板检测方法 (7)3.2 整机WLAN检测方法 (8)3.3 老化检测方法 (9)4. AP 板卡调试说明 (10)4.1. 胖AP调试说明 (10)4.2. 瘦AP调试说明 (20)4.3. AP更新软件版本方法 (21)4.4. 更改AP工作模式(HE 和AE) (24)4.5. 胖AP和瘦AP互转 (26)4.6. 更改AP版本信息 (27)4.7. 串口线调试说明 (29)5. 测试环境相关工具使用方法 (33)5.1. AC使用说明 (33)5.2. IXCHARIOT使用说明 (38)5.3. PING TESTER 使用说明 (46)5.4. AP管理工具使用说明 (49)5.5. Network Stumbler使用说明 (55)1. AP 板卡硬件参数1.1. 板卡外观尺寸规格单板尺寸为140*100mm ，有4个安装孔（这4个安装孔的位置没有变化），这4个安装孔以单板左下角为坐标原点，孔中心坐标分别为VIA1(5mm ，5mm)，VIA2(135mm ，5mm)，VIA3(135mm ，95mm)，VIA4(5mm ，95mm)。

140mm100mm(5mm,5mm)(135mm,5mm)(135mm,95mm)(5mm,95mm)(0mm,0mm)AP 板的尺寸及固定孔坐标（相对于坐标原点）1.2. 供电电压电压：支持3.5V~28V 的直流输入，以12V 直流电源为佳 电流：0.4A 功耗：5W电源接口：为5mm 间距的两针电源插座。

不支持圆孔状的电源插座.其位置在板子左侧，数据RJ45接口下边。

1.3. 性能指标CPU ：400MHz SDRAM ：64M FLASH ：16Mbit1.4.工艺指标6层板1.5. 调测串口针脚定义新AP 板子console 口为RJ45接口，所以配置线可以使用cisco 网络设备配置线，此console 线一头为RJ45接口，另一头DB9。

其中RJ45线序为：1棕2白棕3绿4白蓝5蓝6白绿7橙8白橙。

另一头DB9的线序为：RJ45DB91 72 43 34 15 56 27 6 881.6. 指示灯定义单板右下方的4个灯，从左至右：power 为电源灯，run 为运行灯，LAN 网口指示灯，WIFI 为无线指示灯，详见下图。

设备正常启动后指示灯意义：power 电源指示灯： 长亮：设备正常供电； 灭：设备未正常供电。

run 运行指示灯： 闪烁：设备运行正常； 灭/长亮:设备未启动/设备未启动完毕。

LAN 网口指示灯： 长亮：连接有设备且通过的数量较少时； 灭：未连接设备； 闪烁：有数据通过。

WIFI 无线运行指示灯： 长亮：设备无线功能启用，有数据通过时也一直长亮; 灭：无线功能关闭；1.7. 天线连接示意图天线需要连接在AP 板卡左侧天线接口上，左侧LAN 接口上方Power运行状态LAN 灯wifi 无线灯Console 配置接口RJ-451.8. AP 默认软件配置项目 缺省设置 解释说明缺省用户名/密码admin/admin使用该帐号登录到基于 Web 的设置页面。

LAN 口 IP 地址IP 地址：192.168.1.1 子网掩码：255.255.255.0这是AP 上 LAN 口的缺省 IP 地址，LAN 内 用户可以通过该地址对设备进行维护，可根据网络需求更改这个地址。

无线网络 缺省工作于混合模式，同时支持 802.11b和802.11g ；802.11n 缺省建有一个广播的SSID 为“CMCC ”的VAP ，不加密。

2. WFDS -- WLAN 功能检测指标2.1. A P 单板检测指标（必须检测项目）2.1.1. LED 指示灯LAN 口连接天线电源AP板正常启动后:无数据通过： power: 长亮； run: 闪烁； LAN: 长亮； WIFI 长亮；有数据通过： power: 长亮； run: 闪烁； lan: 闪烁； WIFI: 长亮；2.1.2.数据带宽IXCHARIOT 双向带宽： >= 21Mbps （无干扰环境）2.1.3.信号功率1. IXCHARIOT 双向带宽： >= 0 dBm （硬件版本： v1.5.3 HE模式） RBW = 1MHz2. IXCHARIOT 双向带宽： >= 6 dBm （硬件版本： v1.1.3 AE模式） RBW = 1MHzwork Stumbler 测试信号强度： > -60 dBm （无天线，10米范围内）4 2.4G—2.5G最大功率 100M >=14dBm （100M内的一点最大功率）2.2.整机WLAN 检测指标（必须检测项目）2.2.1 数据带宽IXCHARIOT 双向带宽：>= 20 Mbps （增加20dBm 衰减）2.2.2 信号功率频谱仪测试功率： >= 14 dBm （硬件版本： v1.5.3 HE模式）增加20dBm 衰减频谱仪测试功率： >= 17 dBm （硬件版本： v1.1.3 AE模式）增加20dBm 衰减Network Stumbler 测试信号强度： > -50 dBm （接天线，5米范围内）2.3通用检测指标（AP单板与整机检测指标相同, 必须检测项目）2.3.1 软件版本胖AP : V1.9.1.e-b22.3.2 硬件版本胖AP : V1.1.32.3.3 老化检测PING TESTER 10小时数据和老化测试（设置参数：大小：32000 Byte，间隔：10ms）PING AP地址平均返回延迟：<10 msPING AP地址丢包率：< 3%2.3.4 用户是否拿到IP地址能较快拿到IP地址，时间：2~~10秒内2.4 AP 单板检测指标（抽样检测项目）2.4.1 远距离数据带宽（10米外）IXCHARIOT 双向带宽：>= 5 Mbps2.4.2 远距离信号功率（10米外）Network Stumbler 测试信号强度： > -75 dBm （接天线）2.4.3 多SSID 支持在胖AP 上建立多个（3~4）WLAN SSID ，应能够建立，满足要求。

3.WLAN 检测方法3.1. AP 单板检测方法3.1.1. 检测组网结构AP 板卡12V直流电源台式电脑频谱仪笔记本功分器天线网线馈线馈线IP: 192.168.1.10/24IP: 192.168.1.20/24RBW: 1MHz台式电脑通过网线连接AP 板卡的网口，并配置台式电脑IP 地址为192.168.1.10 掩码为255.255.255.0 。

AP 板卡的天线接馈线连至功分器，功分器之后分出两路分别连2.4GHz 全向天线和频谱仪，并设置频谱仪RBW 为1MHz 。

AP 板卡电源接口连接12V 直流电源。

笔记本电脑配置无线网卡IP 地址为：192.168.1.20 ,掩码为255.255.255.0，然后无线连接到AP 板卡的无线信号。

3.1.2. AP 指示灯检测方法AP 接通12V 直流电源，2分钟后检查各状态指示灯是否正常。

设备正常启动后指示灯意义：power 电源指示灯： 长亮：设备正常供电； 灭：设备未正常供电。

run 运行指示灯： 闪烁：设备运行正常； 灭/长亮:设备未启动/设备未启动完毕。

LAN 网口指示灯： 长亮：连接有设备且设备有少量数据通过； 灭：未连接设备； 闪烁：有数据通过。

WIFI 无线运行指示灯： 长亮：设备无线功能启用，有数据通过时也一直长亮; 灭：无线功能关闭；3.1.3. 数据带宽检测方法根据组网图搭建测试环境，并配置好台式电脑和笔记本电脑IP 地址，在两台电脑直接运行ixchariot 进行无线带宽测试。

（Ixchariot 使用方法，见后文。

）数据带宽测试标准需要满足上文指标定义，否则为不达标。

3.1.4. 信号功率检测方法根据组网图搭建测试环境，配置好频谱仪参数，在进行带宽测试时，进行频谱仪记录，AP 板卡信号功率要按上文指标要求为合格产品，否则为不合格。

3.2 整机WLAN 检测方法3.2.1 检测组网结构IP: 172.168.1.10/24频谱仪功分器天线馈线馈线RBW: 1MHz笔记本IP: DHCP主单元远端数据接入单元台式电脑网线馈线光纤20dBm 衰减功分器指标差损：<=3.5dB 隔离度：>=20ACL2 WAN IP:172.168.1.254用户地址池172.168.1.20~30Data 口Console 口台式电脑通过网线连接数据接入单元的console 口，并配置台式电脑的IP 地址为172.168.1.10 掩码为 255.255.255.0。

AC LAN2 口 通过网线连接数据接入单元的Data 口，并保持默认IP ：172.168.1.254，设置用户地址池172.168.1.20~172.168.1.30数据接入单元输出增加20dBm 衰减器，然后再通过馈线连接到主单元。

主单元通过光纤连接远端。

远端信号输出到功分器，功分器再分别连2.4GHz 全向天线和频谱仪。

笔记本电脑配置无线网卡地址为 自动获得，然后连接远端WLAN 信号。

3.2.2 数据带宽检测方法根据组网结构搭建测试环境，测试笔记本通过WLAN 能够自动获得IP 地址，并记录时间，是否满足上文指标要求。

然后在台式电脑和笔记本电脑间通过Ixchariot 进行带宽测试，测试指标需要满足整机WLAN 检测指标，否则为不合格产品。

3.2.3 信号功率检测方法根据组网结构搭建测试环境，在进行带宽测试时，使用频谱仪记录信号功率，整机输入功率需要满足上文整机功率指标，在调整功放强度无效时，为不合格产品。

3.3 老化检测方法3.3.1 检测组网结构IP: 192.168.1.10/24主单元数据接入单元台式电脑网线馈线光纤全业务接入单元远端扩展单元扩展单元远端远端远端多个扩展单元多个远端多个远端负载 50Ω台式电脑通过网线连接到数据接入单元的Data 口，并配置IP 地址为192.168.1.10 掩码为 255.255.255.0。

合集下载

中国电信WLAN维护及优化测试仪表技术规范书

中国电信WLAN维护及优化测试仪表技术规范书

WLAN维护及优化测试仪表技术规范中国电信集团公司2010年6月目录1 总则2 引用标准3 缩略语4 网络维护仪表功能4.1 基本功能4.1.1设备扫描4.1.2业务测试4.1.3覆盖测试4.1.4 AP定位功能4.1.5信道扫描4.1.6漫游测试4.1.7数据接口4.1.8数据呈现和存储4.1.9测试报告4.2 高级功能4.2.1 WAPI协议测试4.2.2“一键通”测试5 网络优化仪表功能5.1 基本功能5.1.1信道分析5.1.2频谱分析5.1.3空中接口协议分析5.1.4吞吐量分析5.1.5连接分析5.1.6误码率分析5.1.7丢包率分析5.1.8时延分析5.1.9带宽占用分析5.2 高级功能5.2.1有线接口协议分析5.2.2 隐藏节点和噪声分析5.2.3专家建议5.2.4安全策略5.2.5 AP及STA流量分析6 网络维护及优化仪表性能要求6.1 支持标准6.2 支持频率6.3 支持载体6.4 无线局域网网卡要求6.5 频谱数据采集卡要求6.6 以太网数据采集卡要求6.7 准确性6.8 稳定性6.9 便利性6.9.1便携性6.9.1.1外部尺寸6.9.1.2系统净重6.9.2易用性6.9.3通用性6.9.4可感性6.9.4.1指示灯6.9.4.2报警音6.10 电源管理6.10.1供电方式6.10.2逆变器类型6.10.3电源自动切换6.10.4电池节电管理6.10.5电源供电管理6.10.6电池电量显示6.10.7电池续航时间6.11 环境适应性6.11.1温度6.11.2湿度6.11.3海拔高度6.11.4操作范围6.11.5抗震抗摔性6.12 安全性6.12.1电源安全6.12.2电磁兼容和电磁辐射6.12.3防入侵防破坏6.12.4 外观及工作正常性6.12.5 标志、包装、运输要求7 交付要求8 售后要求9 其它说明1 总则1.1本规范规定了WLAN网络维护与优化测试仪表的技术要求，本规范适用于中国电信WLAN网络维护与优化测试仪表选型。

WLAN安全维护作业说明书531

WLAN安全维护作业说明书531

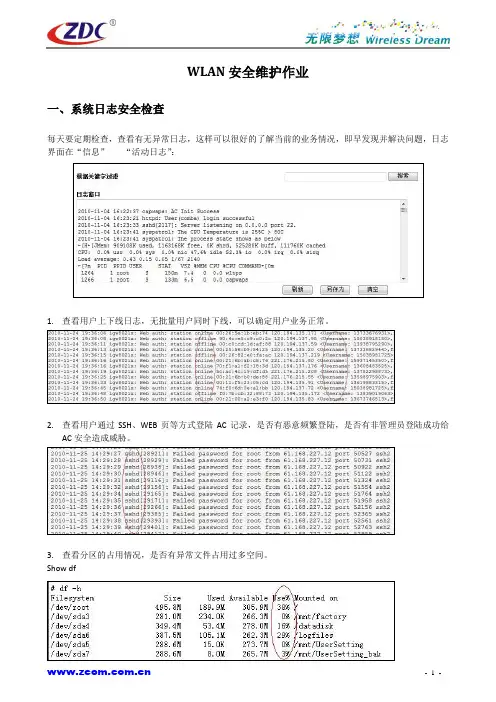

WLAN 安全维护作业一、系统日志安全检查每天要定期检查，查看有无异常日志，这样可以很好的了解当前的业务情况，即早发现并解决问题，日志界面在“信息”-----“活动日志”：1. 查看用户上下线日志，无批量用户同时下线，可以确定用户业务正常。
