无线局域网(WLAN)工程验收测试规范

WLAN工程测试验收规范无线局域网（WLAN）工程验收测试规范（草稿）2007年12月目录1 总则 (6)2 相关术语与缩略语解释 (7)3 AP及热点验收测试 (8)3.1 AP及热点验收测试项目 (8)3.2 工程检查 (8)3.2.1 AP设备安装 (8)3.2.2 天线安装检查 (9)3.2.3 电缆槽道安装检查 (10)3.2.4 线缆布放检查 (10)3.2.5 无源设备安装检查 (12)3.2.6 有源设备安装检查 (12)3.2.7 相关配套设备检查 (12)3.2.8 标签检查 (13)3.3 设备及系统测试验收 (13)3.3.1 信号覆盖强度测试 (13)3.3.2 载干比测试 (14)3.3.3 AP配置检测 (14)3.3.4 Ping包测试 (14)3.3.5 用户认证测试 (15)3.3.6 用户下线测试 (16)3.3.7 用户隔离控制 (17)3.3.8 AP间切换 (17)3.3.9 系统吞吐量与接入带宽测试 (17)3.3.10 接入认证响应延时 (18)3.3.11 AP可被网管测试 (18)4 无线控制器（AC）测试验收 (19)4.1 AC验收测试项目 (19)4.2 机房环境要求 (19)4.3 安装工艺检查 (20)4.3.1 AC安装 (20)4.3.2 布线 (20)4.3.3 标签 (22)4.4 设备测试验收 (22)4.4.1 基于DHCP方式的IP地址分配 (22)4.4.2 用户认证 (23)4.4.3 用户下线方式 (23)4.4.4 PORTAL推送功能验证 (25)4.4.5 NAT功能验证 (25)4.4.6 接入控制功能验证 (26)4.4.7 带宽控制功能验证 (27)4.4.8 备份切换 (28)4.4.9 用户隔离功能验证 (28)4.4.10 AC可被网管验证 (29)5 WAPI AS测试验收 (30)5.1 AS验收测试项目 (30)5.2 机房环境检查 (30)5.3 安装工艺检查 (31)5.3.1 AS安装检查 (31)5.3.2 布线 (32)5.3.3 标签 (33)5.4 设备测试验收 (33)5.4.1 证书申请 (33)5.4.2 证书下载 (34)5.4.3 证书吊销 (35)5.4.4 证书查询 (36)5.4.5 证书绑定维护 (36)5.4.6 证书受理日志查询模块 (38)5.4.7 证书鉴别服务 (38)5.4.8 证书绑定证书鉴权服务 (39)5.4.9 用户信息查询 (40)5.4.10 和RADIUS系统的接口 (40)5.4.11 证书自动下载 (41)5.4.12 AS可被网管验证 (41)6 网管系统验收 (42)6.1 网管功能测试验收测试项目 (42)6.2 性能管理 (42)6.2.1 性能监控 (42)6.2.2 阈值管理 (42)6.2.3 实时性能监控 (43)6.2.4 报表管理 (43)6.3 告警管理 (43)6.4 配置管理 (44)6.5 拓扑管理 (44)6.6 应用软件管理 (45)附录I 编制历史 (46)1总则1.1 为适应WLAN工程建设的需要，加强工程管理，做好工程验收工作，保证工程质量，特制定本规范。

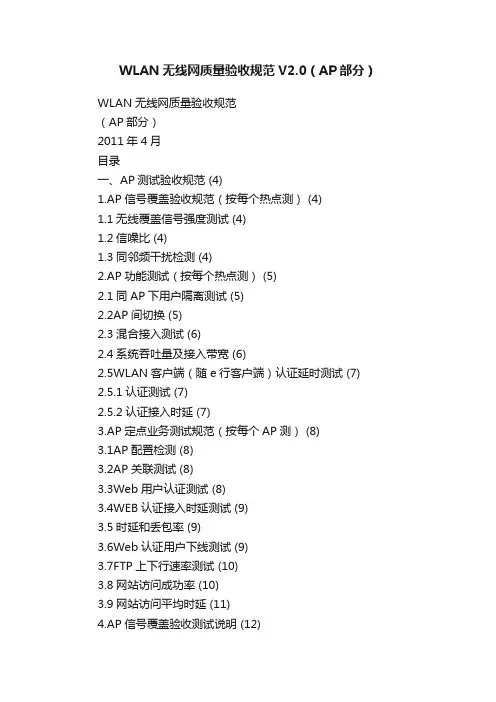

WLAN无线网质量验收规范V2.0（AP部分）WLAN无线网质量验收规范（AP部分）2011年4月目录一、AP测试验收规范 (4)1.AP信号覆盖验收规范（按每个热点测） (4)1.1无线覆盖信号强度测试 (4)1.2信噪比 (4)1.3同邻频干扰检测 (4)2.AP功能测试（按每个热点测） (5)2.1同AP下用户隔离测试 (5)2.2AP间切换 (5)2.3混合接入测试 (6)2.4系统吞吐量及接入带宽 (6)2.5WLAN客户端（随e行客户端）认证延时测试 (7) 2.5.1认证测试 (7)2.5.2认证接入时延 (7)3.AP定点业务测试规范（按每个AP测） (8)3.1AP配置检测 (8)3.2AP关联测试 (8)3.3Web用户认证测试 (8)3.4WEB认证接入时延测试 (9)3.5时延和丢包率 (9)3.6Web认证用户下线测试 (9)3.7FTP上下行速率测试 (10)3.8网站访问成功率 (10)3.9网站访问平均时延 (11)4.AP信号覆盖验收测试说明 (12)5.AP定点业务测试说明 (12)二、压力测试规范（每个AP厂家抽测一次） (13)1．用户容量测试 (13)一、AP测试验收规范1.AP信号覆盖验收规范（按每个热点测）1.1无线覆盖信号强度测试1.2信噪比1.3同邻频干扰检测2.AP功能测试（按每个热点测）2.1同AP下用户隔离测试2.2AP间切换2.3混合接入测试2.4系统吞吐量及接入带宽2.5WLAN客户端（随e行客户端）认证延时测试2.5.1认证测试2.5.2认证接入时延测试3.AP定点业务测试规范（按每个AP测）3.1AP配置检测3.2AP关联测试3.3Web用户认证测试3.4WEB认证接入时延测试3.5时延和丢包率3.6Web认证用户下线测试3.7FTP上下行速率测试3.8网站访问成功率3.9网站访问平均时延4.AP信号覆盖验收测试说明通过专业软件打点测试，记录场强及信噪比等参数，直接出报告，以附件方式上报打点标准以20平方米最少选取一个，重要场点需增加打点次数。

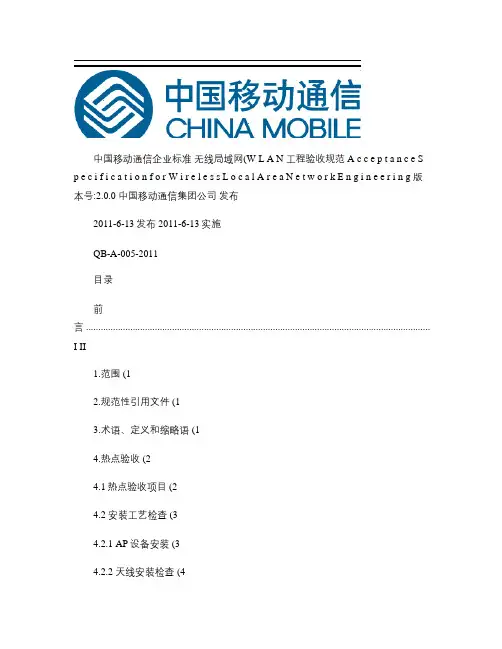

中国移动通信企业标准无线局域网(W L A N 工程验收规范 A c c e p t a n c e S p e c i f i c a t i o n f o r W i r e l e s s L o c a l A r e a N e t w o r k E n g i n e e r i n g 版本号:2.0.0 中国移动通信集团公司发布2011-6-13发布 2011-6-13实施QB-A-005-2011目录前言 ............................................................................................................................................I II1.范围 (12.规范性引用文件 (13.术语、定义和缩略语 (14.热点验收 (24.1热点验收项目 (24.2 安装工艺检查 (34.2.1 AP设备安装 (34.2.2 天线安装检查 (44.2.3 电缆槽道安装检查 (44.2.4 线缆布放检查 (54.2.5 无源设备安装检查 (74.2.6 有源设备安装检查 (74.2.7 交换机设备安装检查 (8 4.2.8 相关配套设备检查 (84.2.9 竣工资料、标签检查 (8 4.3 设备及系统验收 (94.3.1 AP网线供电能力 (94.3.2 AP设备稳定性 (94.3.3 AP接入网管功能 (104.3.4 无线覆盖信号强度测试 (10 4.3.5 信噪比 (114.3.6 AP信道和SSID配置 (11 4.3.7 AP自动频点设置能力 (11 4.3.8 用户认证 (124.3.9 混合接入认证 (134.3.10 WEB认证接入时延 (13 4.3.11 时延和丢包率 (144.3.12 用户下线 (144.3.13 AP限制最大接入用户数的能力 (15 4.3.14 同AP下用户隔离 (154.3.15 用户在AP下的动态分配功能 (16 4.3.16 AP间切换 (164.3.17系统吞吐量与接入带宽 (175.无线控制器(AC验收 (175.1 AC验收项目 (185.2 机房环境要求 (185.3 安装工艺检查 (195.3.1 AC安装 (195.3.1.1 机架安装 (195.3.1.2 设备安装 (195.3.2 布线 (205.3.2.1超5类线(5类线 (205.3.2.2 光纤 (205.3.2.3 接地线 (205.3.2.4 电源线 (215.3.3 竣工资料、标签 (215.4 设备能力验收 (225.4.1 基于DHCP方式的IP地址分配 (225.4.2 用户认证 (225.4.2.1 基于WEB认证 (225.4.2.2 WLAN客户端认证 (235.4.3 用户下线方式 (235.4.3.1 用户主动下线 (235.4.3.2 AC侦测到用户下线 (235.4.4 PORTAL推送功能 (245.4.5 NAT功能 (245.4.6用户接入控制功能 (255.4.7 备份切换功能 (255.4.8 用户隔离功能 (265.4.9 用户带宽控制功能 (275.4.10 AC支持长用户名认证能力 (275.4.11 AC支持白名单配置功能 (275.4.12 AC国漫功能支持能力 (285.4.13 AC支持PPPoE认证能力 (285.4.14不同VLAN分配不同Hot Spot ID的能力 (285.4.15时钟同步支持功能 (295.4.16AC支持按系统操作人员分配账号功能 (295.4.17AC支持限制允许远程登录的账号 (305.4.18AC日志记录功能 (305.4.19 AC接入网管能力 (316.编制历史 (31前言本标准为加强WLAN工程建设工程管理、保证工程质量,对WLAN工程验收提出要求。

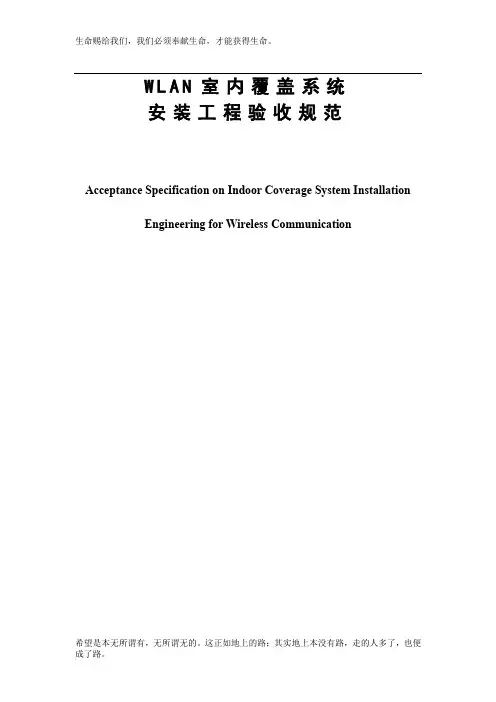

W L A N室内覆盖系统安装工程验收规范Acceptance Specification on Indoor Coverage System Installation Engineering for Wireless Communication前言本规范主要包含了无线室内分布系统工程施工前的检查、安装工艺检验、系统检查测试、初验测试、试运转测试以及工程总验收等几个方面的内容。

1 总则1.0.1 为适应WLAN室内覆盖系统发展的需要，加强工程的技术管理，认真做好验收工作，保证工程质量，特制定本规范。

1.0.2 本规范为WLAN室内覆盖系统安装工程验收规范，是WLAN室内覆盖系统安装工程验收中实施质量检验、随工检验和竣工验收等工作的技术依据，适用于WLAN室内覆盖系统的新建工程。

改扩建工程应在合理利用原有系统的基础上参照本规范执行。

1.0.3本规范涉及WLAN室内覆盖系统的AP部分和室内馈线分布系统部分的安装工程验收.1.0.5 在工程验收过程中，建设、施工等相关单位应同时到场，严格按照本规范进行验收。

1.0.6 WLAN室内覆盖系统安装工程验收除应符合本规范外，还应符合国家现行有关工程建设标准的规定。

1.0.7特殊情况下，执行本规范有困难时，应充分论述理由，并提供报告呈上级主管部门审批。

2 系统组成WLAN室内覆盖系统由二部分组成：AP和室内馈线分布系统3 工程验收前检查3.1安装环境检查3.1.1 作为信号源的AP设备工作环境及设备安装机房环境要求参见相关规范。

3.1.2 馈线敷设路径及其管道应保证起抗挤压、阻燃特性。

3.1.2 WLAN室内覆盖系统使用的器件及材料严禁工作在高温、易燃、易爆、易受电磁干扰（大型雷达站、发射电台、变电站）的环境。

3.1.3 WLAN室内覆盖系统使用的器件及材料安装环境应保持干燥、少尘、通风，严禁出现渗水、滴漏、结露现象。

3.2设备及器材检验3.2.1开工前建设单位、供货单位和施工单位应共同对已到达施工现场的设备、材料和器件的规格型号及数量进行清点和外观检查，应符合下列要求：1）. 设备规格型号应符合工程设计要求，无受潮、破损和变形现象。

W L工程测试验收规范公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-无线局域网（WLAN）工程验收测试规范（V 1.0.0）目录1总则为适应WLAN工程建设的需要，加强工程管理，做好工程验收工作，保证工程质量，特制定本规范。

本细则的适用范围为中国移动WLAN工程，是中国移动WLAN设备安装工程中进行施工质量检查、阶段验收以及竣工验收等工作的技术依据，适用于新建的AP、AC、AS以及WLAN网管工程，扩建、改建工程可以参照执行。

根据不同WLAN厂家在“胖”、“瘦”AP架构中AP、AC功能设置上的差异，本规范中的部分验收测试项目可根据具体情况调整至对应完成该功能的设备中进行测试。

本细则根据设计部门的工程设计文件以及相关设备技术规范制定，本细则未明确规定的部分可参照其它相关规范。

本规范未尽事宜，参照相应国家标准或行业标准。

2相关术语与缩略语解释3AP及热点验收测试3.1AP及热点验收测试项目3.2安装工艺检查3.2.1AP设备安装3.2.2天线安装检查3.2.3电缆槽道安装检查3.2.4线缆布放检查3.2.5无源设备安装检查3.2.6有源设备安装检查3.2.7相关配套设备检查3.2.8标签检查3.3设备及系统测试验收3.3.1无线覆盖信号强度测试3.3.2信噪比测试3.3.3AP配置检测3.3.4用户认证测试3.3.5WEB认证接入时延测试3.3.6Ping包测试3.3.7用户下线测试3.3.8同AP下用户隔离测试3.3.9AP间切换3.3.10系统吞吐量与接入带宽测试3.3.11AP可被网管测试4无线控制器（AC）验收测试AC验收测试项目4.14.2机房环境要求4.3安装工艺检查4.3.1AC安装4.3.1.1机架安装4.3.1.2设备安装4.3.2布线4.3.2.1超5类线4.3.2.2光纤4.3.2.3接地线4.3.2.4电源线4.3.3标签4.4设备测试验收4.4.1基于DHCP方式的IP地址分配4.4.2用户认证4.4.2.1基于WEB认证测试4.4.2.2基于SIM认证测试4.4.2.3基于WAPI+WEB认证测试（可选）4.4.3用户下线方式4.4.3.1用户主动下线测试4.4.3.2AC侦测到用户下线4.4.4PORTAL推送功能测试4.4.5NAT功能测试4.4.6接入控制功能测试4.4.7带宽控制功能测试（可选）4.4.8备份切换功能测试4.4.9用户隔离功能测试4.4.10AC可被网管测试5WAPI AS验收测试5.1AS验收测试项目基于WAPI网络标准的WLAN需要AS系统完成数字证书的认证，AS 系统一般集中建设，本部分测试验收规范适用于WAPI AS设备的安装测试验收。

移动无线局域网（WLAN）测试规范（V 2.0）中国移动通信集团有限公司网络优化中心目录移动无线局域网（WLAN）测试规范 (1)一、总则 (4)二、适用范围 (4)三、测试范围 (4)四、相关术语、缩略语解释 (5)五、测试时间和测试区域 (5)5.1测试时间 (5)5.1.1WLAN热点质量验收测试 (5)5.1.2周期优化测试 (5)5.1.3用户投诉测试 (6)5.2测试区域 (6)六、测试设备 (8)七、WLAN测试用例 (9)7.1WLAN热点验收测试项目 (9)7.1.1WLAN热点网络功能验收测试 (9)7.1.1.1AP配置检查 (9)7.1.1.2用户隔离控制 (10)7.1.1.3AP间切换 (10)7.1.1.4热点压力测试 (10)7.1.1.5热点吞吐量测试 (11)7.1.1.6混合接入认证 (11)7.1.2WLAN热点无线质量验收 (12)7.1.2.1信号覆盖强度测试 (12)7.1.2.2载干比测试 (13)7.1.2.3同邻频干扰检测 (14)7.1.2.4AP关联平均时间 (14)7.1.2.5AP关联成功率 (15)7.1.2.6Portal 页面弹出时延 (15)7.1.2.7Portal页面弹出成功率 (16)7.1.2.8Web认证时长 (16)7.1.2.9Web 认证成功率 (17)7.1.2.10Web认证下线成功率 (18)7.1.2.11Http页面响应时延 (18)7.1.2.12Http完整显示时延 (19)7.1.2.13Http页面访问成功率 (20)7.1.2.14Ping测试平均时延 (20)7.1.2.15Ping测试成功率 (21)7.1.2.16FTP下载平均速率 (21)7.1.2.17FTP下载成功率 (22)7.1.2.18FTP上传平均速率 (22)7.1.2.19FTP上传成功率 (23)7.1.2.20与电信、联通对比测试 (24)7.2.1.1信号覆盖强度测试 (25)7.2.1.2载干比测试 (26)7.2.1.3同邻频干扰检测 (26)7.2.1.4AP关联平均时间 (27)7.2.1.5AP关联成功率 (27)7.2.1.6Portal 页面弹出时延 (28)7.2.1.7Portal页面弹出成功率 (28)7.2.1.8Web认证时长 (29)7.2.1.9Web 认证成功率 (30)7.2.1.10Web认证下线成功率 (30)7.2.1.11Http页面响应时延 (31)7.2.1.12Http完整显示时延 (32)7.2.1.13Http页面访问成功率 (32)7.2.1.14Ping测试平均时延 (33)7.2.1.15Ping测试成功率 (33)7.2.1.16FTP下载平均速率 (34)7.2.1.17FTP下载成功率 (34)7.2.1.18FTP上传平均速率 (35)7.2.1.19FTP上传成功率 (36)八、WLAN测试结果反馈和测试求报告 (38)一、总则1.为了解WLAN网络覆盖情况及服务质量，保证工程质量，规范移动WLAN网络质量测试内容，提高WLAN网络服务水平和服务质量，特制定《移动无线局域网（WLAN）测试规范》，指导今后WLAN网络验收测试、周期优化测试、客户申告测试中的工作。

W1AN设备入网验收规范(VIO)W1AN设备入网验收规范(V1.0)1总则 (5)1.1目的 (5)1.2适用范围 (5)1.3设备版本 (5)2工程验收流程 (5)3硬件项目验收工作 (7)3.1热点设备（AP K交换机、线缆）安装工艺检查 (7)3.1.1AP设备安装 (7)3.1.2天线安装检查 (9)3.1.3接地部分检查 (10)3.1.4电缆槽道安装检查 (12)3.1.5线缆布放检查 (12)3.1.6无源设备安装检查 (16)3.1.7有源设备安装检查 (16)3.1.8交换机设备检查 (17)3.1.9竣工资料、标签检查 (18)3.2AC设备施工工艺检查 (19)3.2.1机房环境要求 (19)3.2.2AC机架安装 (19)3.2.3设备安装 (20)3.2.4布线 (21)3.2.5竣工资料、标签 (23)4软件功能验收工作 (25)4.1AP设备软件功能验收 (25)4.1.1AP零配置工作能力 (25)4.1.2混合接入认证支持能力（不一致SS1D） (25)4.1.3AP限制最大接入用户数的能力 (26)4.1.4同一AP用户隔离功能 (27)4.1.5AP间漫游功能 (28)4.1.6AP网线供电能力 (28)4.1.7AP设备稳固性 (29)4.1.8双频整机性能 (30)4.1.95G单用户吞吐量 (30)4.1.105G多用户吞吐量 (31)4.2AC设备软件功能验收 (31)4.2.1基于DHCP方式的IP地址分配功能 (31)4.2.2用户带宽操纵功能 (32)4.2.3AC支持长用户名认证能力 (33)4.2.4AC支持白名单配置功能 (33)4.2.5同一AC下用户隔离功能检查 (34)4.2.6ACAC1功能 (35)4.2.7不一致V1AN分配不一致HotSpotID的能力 (36)4.2.8AC备份切换功能 (36)4.2.9AC支持按系统操作人员分配账号功能 (37)4.2.10AC支持限制同意远程登录的账号 (38)4.2.11支持PEAP认证 (39)4.2.12业务转发能力测试 (40)4.2.14跨AP层二切换 (42)4.3网管接入能力验收 (43)4.3.1AC网管接入功能 (43)4.3.2AP网管接入功能 (44)4.4业务支持能力验收 (45)4.4.1无线覆盖信号强度 (45)4.4.2信噪比 (46)4.4.3APSSID配置 (47)4.4.4用户认证 (48)4.4.5Ping包 (48)4.4.6系统吞吐量与接入带宽 (49)4.4.7AP间切换测试 (50)1.1 目的设备入网验收是一项预防性保护工作，通过设备入网前的验收工作及时发现并消除未入网设备所存在的软硬件故障与隐患，做到提早发现与提早处理，防患于未然，从而保障网络的平稳、高效运行。

WLAN施⼯要求及验收规定⽆线局域⽹系统施⼯规范及验收规定(暂⾏)WXTX/GC/F/ZY/A-7.5-010-2002上海电信⽆线通信事业部⼀、总则第⼀条、为保证上海电信⽆线局域⽹⼯程的施⼯质量，明确⼯程的技术标准、施⼯要求和⼊⽹交接规范，特制定本规定。

第⼆条、本暂⾏规定依据设计部门的⼯程设计⽂件、⽆线局域⽹的技术标准以及相关⼚商所提供的设备、器材的产品技术指标和相关施⼯规定制定。

第三条、本暂⾏规定既是⽆线局域⽹⼯程的⼊⽹交接和竣⼯验收的基本依据，⼜作为⼯程管理部门和施⼯单位在⼯程实施期间的管理依据和施⼯技术标准。

第四条、本暂⾏规定的修改权、解释权归属于上海电信⽆线通信事业部。

第五条、⼀旦上海电信⽆线通信事业部的上级主管部门有新的相关标准颁布，此管理规定应顺从上级的相关规定、规范、法则执⾏。

第六条、本管理规定⾃发布之⽇起执⾏。

⼆、⽆线局域⽹系统的安装第⼀条、⽆线局域⽹系统的安装设备主要指接⼊设备(AP)、天线、功分器、射频连接器、交换机(SWITCH)、路由器(ROUTER)、连接器(HUB)、机柜等。

第⼆条、安装位置和技术要求：1、各类设备的安装位置必须符合设计⽂件规定的要求；2、安装设备的位置周边附近不应有强电、强磁和强腐蚀的设备及⼲扰源存在；3、设备的安装位置应便于维修、检测和散热的需要以确保有源设备的安全⼯作；4、设备的安装必须牢固可靠；5、设备的电源供给原则上应从物主提供的电源开关箱中独⽴桩头上引出，引伸⾄AP的电源的插座应同时具备两芯及三芯插孔各⼀个并具备良好的接触性能。

第三条、AP为外接天线的安装1、若天线的安装位置在吊顶内隐蔽安装，则所安装的天线在矫正了天线的辐射⾓后必须牢固地绑扎固定，保证天线辐射⾓度不会随意变更。

2、若天线的安装位置在墙⾯天花板处，则所安装的天线必须与墙⾯牢固固定，并不能影响其辐射倾⾓及⽅位的调整。

同时应保证天线的安装美观，不破坏所安装点周边的整体环境。

3、天线的外表需保持清洁⼲净，布线连接合理整齐。

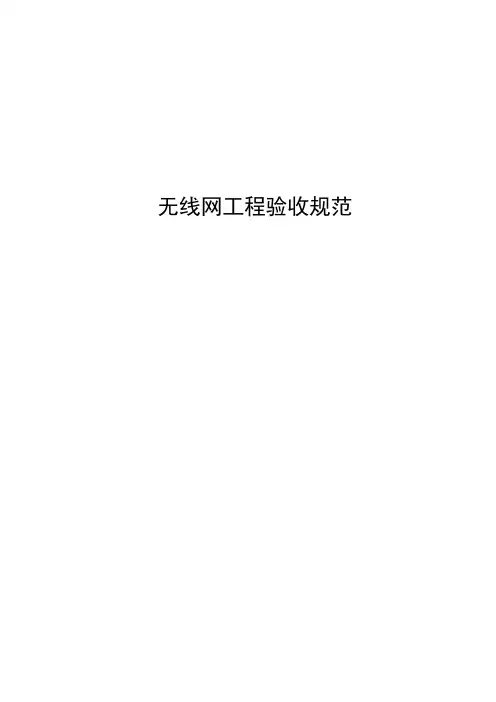

无线网工程验收规范目次目次 (I)第二分册无线网验收规范 (2)1本分册章节安排 (2)2无线网络工程验收指标 (2)2.3 室内分布系统安装及工程验收指标 (2)2.3.2 室内分布系统性能验收指标 (2)3无线网络工程验收测试方法 (4)3.2 无线网络性能验收测试方法 (4)3.3 室内分布系统安装及工程验收测试方法 (4)2.3.2 室内分布系统性能验收测试方法 (4)3 验收记录表格 (20)4.1 4.2 无线网络性能验收记录表 (21)4.2.1 无线网络性能初验记录表 (21)4.2.2 无线网络性能终验记录表 (22)4.3 室内分布系统安装及工程验收记录表 (24)第二分册无线网验收规范1 本分册章节安排根据《中国联通WCDMA网络工程验收规范总册》，WCDMA网络工程验收分为四个阶段：设备验收、初验、试运行和终验，WCDMA网络工程验收主要包括工程实体的施工质量、设备质量、网络质量等方面的内容。

因此，本分册主要分为两大部分，验收指标及验收测试方法。

第一部分主要描述无线网络工程各阶段的验收指标。

设备验收阶段主要关注设备安装及设备功能的验收指标，设备安装指标要求在网络工程建设过程中予以执行，并在RNC和Node B设备验收之前进行。

网络初验和终验阶段主要通过DT及CQT这两种方式对无线网络性能的指标进行测试。

对于室内分布系统，由于其特殊性，不区分工程验收阶段，将指标和测试方法分成两部分进行描述。

第二部分主要描述针对无线网络工程各阶段的验收指标所采取的测试方法。

本部分的内容安排和第一部分相同。

考虑到本规范中某些测试项已在联通入网或实验室测试过，且工程验收阶段模拟某些实验环境存在困难，由此针对网络验收范围做了规定，在各部分验收指标表格的最后一列用“M”和“O”表示（“M”表示必测项，“O”表示可参考联通入网测试报告或者厂家相关测试报告，“O”在DT和CQT测试指标中表示可选）。

对于Node B的设备验收，原则上要求各地至少对不低于10％建设数目的Node B进行抽验，抽验的Node B应包括本工程建设的各种设备型号和安装场景。

无线局域网（WLAN）工程验收测试规范（2011年版）2011年5月目录1 总则 (1)2 相关术语与缩略语解释 (2)2.1 工程验收测试流程 (3)2.2 验收测试前工作 (3)2.2.1 施工自检 (3)2.2.2 验收测试前的通路测试 (4)3 AP及热点验收测试 (5)3.1 AP及热点验收测试项目 (5)3.2 安装工艺检查 (5)3.2.1 AP设备安装 (5)3.2.2 天线安装检查 (6)3.2.3 电缆槽道安装检查 (6)3.2.4 线缆布放检查 (7)3.2.5 无源设备安装检查 (9)3.2.6 有源设备安装检查 (9)3.2.7 相关配套设备检查 (9)3.2.8 交换机设备检查 (10)3.2.9 竣工资料、标签检查 (10)3.3 设备及系统测试验收 (11)3.3.1 无线覆盖信号强度测试 (11)3.3.2 信噪比测试 (11)3.3.3 AP配置检测 (11)3.3.4 用户认证测试 (12)3.3.5 WEB认证接入时延测试 (13)3.3.6 Ping包测试 (13)3.3.7 用户下线测试 (14)3.3.8 同AP下用户隔离测试 (14)3.3.9 AP间切换 (15)3.3.10系统吞吐量与接入带宽测试 (15)3.3.11用户容量测试（压力测试） (16)3.3.12 AP可被网管测试 (16)3.4 AP设备软件功能验收 (17)3.4.1 FIT AP零配置工作能力 (17)□通过□未通过 (17)3.4.2 混合接入认证支持能力（不同SSID） (17)混合接入认证支持能力（不同SSID） (17)3.4.3 AP限制最大接入用户数的能力 (17)AP限制最大接入用户数的能力 (17)3.4.4 同一AP用户隔离功能 (18)3.4.5 用户在AP下的动态分配功能 (18)用户在AP下的动态分配功能 (18)3.4.6 AP间漫游功能 (18)AP间漫游功能 (18)3.4.7 AP自动频点设置能力 (19)AP自动频点设置能力 (19)3.4.8 AP网线供电能力 (19)AP网线供电能力 (19)3.4.9 AP设备稳定性 (20)4 无线控制器（AC）验收测试 (20)4.1 AC验收测试项目 (20)AC日志记录功能 (21)4.2 机房环境要求 (21)4.3 安装工艺检查 (22)4.3.1 AC安装 (22)4.3.1.1机架安装 (22)4.3.1.2设备安装 (22)4.3.2 布线 (22)4.3.2.1超5类线 (22)4.3.2.2光纤 (23)4.3.2.3接地线 (23)4.3.2.4电源线 (23)4.3.3 标签 (25)4.4 设备测试验收 (25)4.4.1 基于DHCP方式的IP地址分配 (25)4.4.2 用户认证 (25)4.4.2.1基于WEB认证测试 (25)4.4.2.2基于SIM认证测试 (26)4.4.2.3基于WAPI+WEB认证测试（可选） (26)4.4.2.4AC支持PPPOE认证能力检查 (26)4.4.2.5AC支持长用户名认证能力 (27)4.4.2.6随e行客户端 (27)4.4.3 用户下线方式 (27)4.4.3.1用户主动下线测试 (27)4.4.3.2AC侦测到用户下线 (28)4.4.4 PORTAL推送功能测试 (28)4.4.5 AC NAT功能 (29)4.4.6 接入控制功能测试 (29)4.4.7 用户带宽控制功能测试 (29)4.4.8 备份切换功能测试 (30)4.4.9 同一AC下用户隔离功能检查 (30)4.4.11 用户在线冲突测试 (31)4.4.12 AC支持白名单配置功能 (32)4.4.13 AC国漫功能支持能力检查 (32)4.4.14 AC ACL功能 (32)4.4.15 不同VLAN分配不同Hot Spot ID的能力 (33)不同VLAN分配不同Hot Spot ID的能力 (33)4.4.16 时钟同步功能检查 (33)时间同步支持能力检查 (33)4.4.17 AC支持按系统操作人员分配账号功能 (33)4.4.18 AC支持限制允许远程登录的账号 (34)支持限制允许远程登录的账号 (34)4.4.19 AC日志记录功能 (34)AC日志记录功能 (34)4.5 竣工资料 (35)4.6 设备配置数据审核 (35)5 交换机及其他配套设备验收测试 (35)6 网管系统验收测试 (35)6.1 网管功能测试验收测试项目 (35)6.2 性能管理 (36)6.2.1 性能监控 (36)6.2.2 阈值管理 (36)6.2.3 实时性能监控 (36)6.2.4 报表管理 (36)6.3 告警管理 (37)6.4 配置管理 (37)6.5 拓扑管理 (37)6.6 应用软件管理 (39)6.7 网管接口协议功能一致性测试 (39)6.7.1 SNMP v2c接口功能测试 (39)6.7.2 SNMP v3接口功能测试 (39)SNMP v3接口功能测试 (39)6.7.3 Syslog接口功能测试 (40)Syslog接口功能测试 (40)6.8 WLAN设备网管接口数据一致性测试 (40)6.8.1 胖AP网管接口数据一致性测试 (40)胖AP网管接口数据一致性测试 (40)6.8.2 瘦AP网管接口数据一致性测试 (40)瘦AP网管接口数据一致性测试 (40)AC网管接口数据一致性测试 (41)。

验收条件无线局域网工程在完成工程施工并开通调试结束后，经测试其工作状态稳定、工程施工质量及无线覆盖符合设计要求即基本具备验收条件。

♦●♋♦♒验收文件准备设计方案及会审纪要；工程竣工资料包括设备安装图、施工走线图、设备清单及测试报告；结算资料：包括工程结算表格；设备资料：包括设备清单，设备参数记录表格等；楼宇情况。

终验文件中应包括每个AP设备在试运行过程中故障情况的统计。

完整准确的IPOSS资料。

资料中BAS地址、端口和接入设备地址、端口必须填写。

♦●♋♦♒验收时间本星期提出验收要求并且资料完备的，原则上在下一个星期安排验收。

♦●♋♦♒电缆安装▪沿墙水平电缆走道应与地面平行，沿墙垂直电缆走道应与地面垂直。

♦●♋♦♒AP设备安装▪AP和ADSL Modem必须可靠固定，保证安全。

如设备装在设备专用箱，专用箱必须可靠固定。

如果AP安装在天花板上，必须用固定架固定住，不允许悬空放置或直接扔在天花板上面。

♦●♋♦♒电源▪与小灵通系统合路布放的AP，应尽量将从小灵通基站或干放电源引电。

独立布放的AP，如为LAN方式，尽量采用POE供电；如为ADSL方式，需要从外部电源引电的，必须明确所用电源来源；如接业主电源，应与业主明确协商用电、电费缴纳事宜。

♦●♋♦♒标签▪标签贴放三原则：信息准确、位置准确、坚固牢靠WLAN验收测试流程♦●♋♦♒设备和馈线的安装布放必须符合规范的规定，包括安装位置、走线方式、设备标签、接电安全等。

另外竣工资料必须完整、准确。

♦●♋♦♒使用UpTechWIFI智能测试软件测试WLAN信号强度和信噪比。

♦●♋♦♒使用ping命令测试到本地网关的ping包时延和丢包率。

♦●♋♦♒在测速网站测试网速。

♦●♋♦♒IPOSS系统中检测AP参数、故障告警、性能统计等项目。

信号覆盖电平♦●♋♦♒测试仪表：测试软件使用UpTech WIFI智能测试软件♦●♋♦♒指标要求：目标覆盖区域内95%以上位置，接收信号电平≥-75dbm测试方法：在目标覆盖区域内用笔记本电脑通过测试软件进行覆盖电平测试每个热点每20m2测试点不应少于1 个，测试点的选取应均匀分布，并且能够反映该热点的覆盖情况。

WLAN设备入网验收范例（V 1.0）目录1总则 (5)1.1目的 (5)1.2适用范畴 (5)1.3设备版本 (5)2工程验收流程 (5)3硬件项目验收事情 (7)3.1热点设备（AP、互换机、线缆）安装工艺查抄 (7)AP设备安装 (7)天线安装查抄 (9)接地部门查抄 (10)电缆槽道安装查抄 (12)线缆布放查抄 (12)无源设备安装查抄 (16)有源设备安装查抄 (16)互换机设备查抄 (17)竣人为料、标签查抄 (18)3.2AC设备施工工艺查抄 (19)机房情况要求 (19)3.2.2AC机架安装 (19)设备安装 (20)布线 (21)竣人为料、标签 (23)WLAN资管数据查抄 (24)4软件功效验收事情 (25)4.1AP设备软件功效验收 (25)AP零配置事情能力 (25)混淆接入认证支持能力（差别SSID） (25)AP限制最大接入用户数的能力 (26)同一AP用户断绝功效 (27)AP间漫游功效 (28)AP网线供电能力 (28)AP设备稳定性 (29)双频整机性能 (30)5G单用户吞吐量 (30)5G多用户吞吐量 (31)4.2AC设备软件功效验收 (31)基于DHCP方法的IP地点分派功效 (31)用户带宽控制功效 (32)AC支持长用户名认证能力 (33)AC支持白名单配置功效 (34)同一AC下用户断绝功效查抄 (34)AC ACL功效 (35)差别VLAN分派差别Hot Spot ID的能力 (36)AC备份切换功效 (36)AC支持按系统操纵人员分派账号功效 (37)AC支持限制允许远程登录的账号 (38)支持PEAP认证 (39)业务转发能力测试 (40)WPA-PSK支持能力 (41)跨AP层二切换 (42)4.3网管接入能力验收 (43)AC网管接入功效 (43)AP网管接入功效 (44)4.4业务支持能力验收 (45)无线笼罩信号强度 (45)信噪比 (46)AP SSID配置 (47)用户认证 (48)4.4.5Ping包 (48)系统吞吐量与接入带宽 (49)AP间切换测试 (50)1总则1.1 目的设备入网验收是一项预防性维护事情，通过设备入网前的验收事情实时发明并消除未入网设备所存在的软硬件妨碍和隐患，做到提早发明和提前处置惩罚，防患于未然，从而保障网络的平稳、高效运行。

WLAN系统施工验收规范 二00八年八月六日目 录一、总则 (3)二、施工规范 (4)2.1 施工环境要求 (4)2.2 设备器材检验 (4)2.3 电缆走道（或槽道）安装 (5)2.4 设备安装 (5)2.5 线缆布放 (8)2.6 标签 (14)三、验收规范 (15)4.1 设备安装工艺检验 (15)4.2 系统性能检验 (17)4.3 验收文件和组织 (19)附录 WLAN安装七步操作法 (21)一、施工准备要充分，清点器材不遗漏 (21)二、设备安装要规范，防护周全易维护 (21)三、各类线路连接牢，连接之前测指标 (22)四、AP数据配置准，规范方法快又好 (24)五、设备标签张贴牢，日后维护不混乱 (24)六、现场环境清理净，彰显电信高素质 (25)七、网管资料登记全，各项验收要达标 (25)附录标签标示法 (27)附表：各项测试验收表 (28)一、 总则1.1 为了统一江苏电信WLAN安装工程施工质量检查、随工检验和工程竣工验收等工作的技术要求，制定本规范。

1.2 工程建设中，施工单位应严格执行本规范，加强施工质量检查工作，确保工程的施工质量。

建设单位应通过工程监理（或建设单位的随工代表）依据本规范和工程设计要求，加强对工程建设的施工技术监督工作，并组织随工检验。

1.3 施工单位制定的设备安装工艺操作规程应贯彻本规范要求，其技术规定不得与本规范相抵触，出现矛盾时应以本规范为准。

1.4 本规范与国家标准、规范相抵触时，应按国家标准、规范的规定办理。

1.5 本规范未尽事宜参照相应国家标准或行业标准。

二、 施工规范2.1 施工环境要求2.1.1 施工区域的井道、楼板、墙壁等不得渗水。

2.1.2 施工区域及其附近严禁存放易燃易爆等危险品。

2.1.3 市电已引入，照明系统已能正常使用。

2.1.4 建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求。

2.2 设备器材检验2.2.1 开工前建设和施工单位的代表应对已到达施工现场的设备主要材料的规格型号及数量共同进行清点和外观检查，应符合下列要求：1. 主要设备必须全部到齐，规格型号符合工程设计要求，无受潮和破损现象。

WLAN设备入网验收规范WLAN设备入网验收规范（V 1.0）目录1 总则51.1 目的51.2 适用范畴51.3 设备版本52 工程验收流程53 硬件项目验收工作63.1 热点设备（AP、交换机、线缆）安装工艺检查6 3.1.1 AP设备安装63.1.2 天线安装检查83.1.3 接地部分检查93.1.4 电缆槽道安装检查113.1.5 线缆布放检查113.1.6 无源设备安装检查153.1.7 有源设备安装检查153.1.8 交换机设备检查163.1.9 竣工资料、标签检查173.2 AC设备施工工艺检查173.2.1 机房环境要求173.2.2 AC机架安装 183.2.3 设备安装193.2.4 布线193.2.5 竣工资料、标签223.2.6 WLAN资管数据检查234 软件功能验收工作234.1 AP设备软件功能验收234.1.1 AP零配置工作能力244.1.2 混合接入认证支持能力（不同SSID）244.1.3 AP限制最大接入用户数的能力254.1.4 同一AP用户隔离功能264.1.5 AP间漫游功能264.1.6 AP网线供电能力274.1.7 AP设备稳固性284.1.8 双频整机性能284.1.9 5G单用户吞吐量294.1.10 5G多用户吞吐量294.2 AC设备软件功能验收304.2.1 基于DHCP方式的IP地址分配功能304.2.2 用户带宽操纵功能304.2.3 AC支持长用户名认证能力 314.2.4 AC支持白名单配置功能324.2.5 同一AC下用户隔离功能检查324.2.6 AC ACL功能334.2.7 不同VLAN分配不同Hot Spot ID的能力34 4.2.8 AC备份切换功能344.2.9 AC支持按系统操作人员分配账号功能35 4.2.10 AC支持限制承诺远程登录的账号 364.2.11 支持PEAP认证374.2.12 业务转发能力测试384.2.13 WPA-PSK支持能力394.2.14 跨AP层二切换404.3 网管接入能力验收414.3.1 AC网管接入功能414.3.2 AP网管接入功能414.4 业务支持能力验收434.4.1 无线覆盖信号强度434.4.2 信噪比444.4.3 AP SSID配置454.4.4 用户认证454.4.5 Ping包464.4.6 系统吞吐量与接入带宽46 4.4.7 AP间切换测试47总则目的设备入网验收是一项预防性爱护工作，通过设备入网前的验收工作及时发觉并排除未入网设备所存在的软硬件故障和隐患，做到提早发觉和提早处理，防患于未然，从而保证网络的平稳、高效运行。
