Check point防火墙基本操作手册CheckPoint(中国)TEL:(86)10 8419 3348 FAX:(86)10 8419 3399©2010 Check Point Software Technologies Ltd. All rights reserved.Classification:目录目录 (2)防火墙架构 (3)防火墙的Web管理 (3)配置IP： (4)配置DNS和Host: (5)配置路由: (5)通过防火墙的管理客户端管理 (5)添加防火墙 (7)添加策略步骤 (10)IP节点添加 (10)添加网段 (11)IPS的配置 (13)更新IPS库 (14)新建IPS动作库 (14)应用控制 (16)更新数据库 (16)添加应用控制策略 (17)App Wike (18)自定义添加应用 (18)QOS配置 (20)Qos策略的添加 (20)日志工具的使用 (20)筛选日志 (21)临时拦截可以连接 (22)©2010 Check Point Software Technologies Ltd. All rights reserved.Classification:©2010 Check Point Software Technologies Ltd. All rights reserved.Classification:防火墙架构Check point 防火墙的管理是通过一个三层架构来实现的。
首先我们可以在任意的机器上安装防火墙客户端控制台，然后利用控制台的图形化界面登录check point 的管理服务器，定义出各个网络对象，定义企业各条策略，最后下发到防火墙执行模块。
具体实现过程见图示：防火墙的Web 管理首先打开Web 管理界面，出现登录界面：登陆后的界面设备的Web界面只能配置设备的IP地址，网关，DNS和路由。
还可以针对设备的事件，SNMP监控，代理等信息。

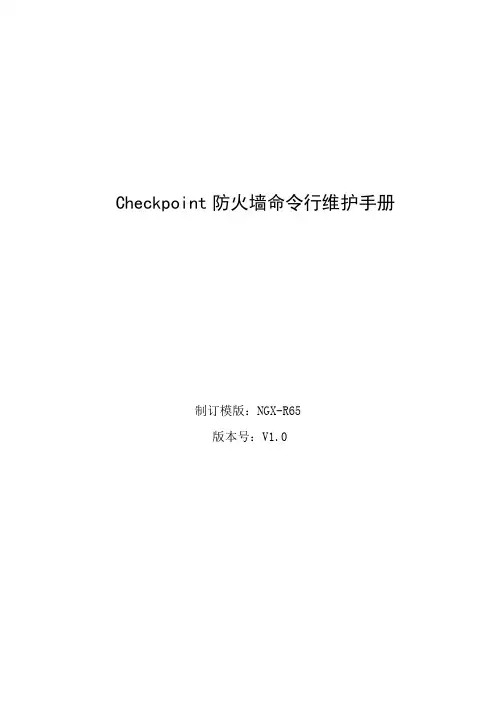

Checkpoint防火墙命令行维护手册制订模版：NGX-R65版本号：V1.0目录一、基本配置命令 (1)1.1 SYSCONFIG (1)1.2 CPCONFIG (2)1.3 CPSTOP (3)1.4 CPSTART (3)1.5 EXPERT (3)1.6 IDLE (4)1.7 WEBUI (4)1.8 脚本添加路由 (4)二、查看系统状态 (1)2.1 TOP (1)2.2 DF –H (2)2.3 FREE (2)三、HA相关命令 (1)3.1 CPHAPROB STAT (1)3.2 CPHAPROB –A IF (1)3.3 CPHACONF SET_CCP BROADCAST (1)3.4 CPHAPROB LIST (2)3.5 CPHASTART/CPHASTOP (3)3.6 FW CTL PSTAT (3)四、常用维护命令 (1)4.1 VER (1)4.2 FW VER (1)4.3 查看防火墙UTM/POWER版本 (1)4.4 查看防火墙硬件型号 (1)4.5 LICENSE查看和添加 (1)4.6 IFCONFIG/IFCONFIG –A (1)4.7 MII-TOOL (1)4.8 ETHTOOL (1)4.9 CPSTAT FW (2)4.10 会话数查看 (1)五、日志查看命令 (1)5.1 FW LOG (1)5.2 FW LSLOGS (1)5.3 FW LSLOGS –E (1)5.4 FW LOGSWITCH (1)5.5 导出日志文件 (2)六、防火墙的备份和恢复 (1)6.1 备份防火墙 (1)6.2 在IE中备份 (1)6.3 在防火墙上备份 (2)6.4 恢复防火墙 (2)一、基本配置命令1.1sysconfig可以对系统进行配置和修改，比如主机名修改，DNS配置修改，以及路由的配置等，另外还可以配置DHCP功能，以及产品的安装等等如上图所示，在命令提示符输入：sysconfig，将会出现下图所列一些选项，在Your choice后面输入你想配置的选项前的数字，然后按回车可以看到，依次的选项为主机名，域名，域名服务，时间和日期，网络连接，路由，DHCP 服务配置，DHCP中继配置，产品安装，产品配置等例如我们选择5，为防火墙新增一个接口IP地址然后选择2，进行连接配置，也就是配置IP地址选择1进行IP地址配置更改如上图所示按照提示配置IP地址和子网掩码进行其他配置也如同上述操作，选择对应的编号然后按照提示进行配置1.2cpconfig可以对checkpoint防火墙进行相关的配置，如下图所示，也是按照列表的形式列出，分别是license，snmp，PKCS#11令牌，随机池，SIC，禁用cluster，禁用安全加速，产品自动启动常用的选项一般为SIC的配置，cluster功能模块的启用等；选择7是开启cluster功能模块；选择5是设置SIC。
天诚世纪网络科技有限公司网络安全事业部Checkpoint操作手册文档目录●Smart Dashboard (3)●SmartView Tracker (7)●SmartView monitor (9)●Checkpoint网关gateway模式 (11)●PPPOE拨号 (16)●checkpoint桥接bridge模式 (19)●ISP双链路接入配置 (21)●NAT地址转换 (28)●SSL VPN (31)●Site-to-site 预共享密码vpn (38)●Site-to-site 证书vpn （cp270与edge/safe@office） (42)●RemoteAccess vpn (48)●IPS (52)Smart Dashboard1.登录smart center2.功能介绍Checkpoint属性更新网络拓扑Nodes对象网段Network开启NAT功能配置完任何firewall防火墙规则，都需要安装策略，否则规则不会生效1.Smartview tracker 登录2.功能界面介绍Network&endpoint：记录网络安全日志Management：记录操作checkpoint日志●SmartView monitor1.登录smartview monitor2.界面介绍Traffic---Top servicesTraffic---Top InterfacesTraffic---Top soures1.网络拓扑图2.配置步骤：1)登录SmartDashboard2)新建网段对象将192.168.200.0定义为内网网段inside192.168.200.0将192.168.1.0定义为公网网段outside192.168.1.03)开启NAT功能双击inside192.168.200.0，到NAT，将add automatic address translation打上钩，确定4)建立防火墙规则防火墙firewall建立规则，允许源地址到目标地址任何服务5)安装规则运行install policies6)客户端配置PPPOE拨号1.在checkpoint的console口命令行中，增加下面语法[Expert@cp]# mknod /dev/ppp c 108 0 （重启设备后，这条命令会丢失，需要在启动脚本里增加）[Expert@cp]# vi $CPDIR/tmp/.CPprofile.csh （在脚本里增加此命令）在最后增加一行内容是mknod /dev/ppp c 108 0保存，重启设备2.web界面新建pppoe拨号External接口接到moder，internal接到交换机External接口需要自动获取ip地址（adsl线路是动态，获取到的公网ip地址是动态。
Checkpoint防火墙安全配置指南中国联通信息化事业部2012年 12月备注：1.若此文档需要日后更新，请创建人填写版本控制表格，否则删除版本控制表格。
目录第1章概述 (1)1.1目的 (1)1.2适用范围 (1)1.3适用版本 (1)1.4实施 (1)1.5例外条款 (1)第2章安全配置要求 (2)2.1系统安全 (2)2.1.1用户账号分配 (2)2.1.2删除无关的账号 (3)2.1.3密码复杂度 (3)2.1.4配置用户所需的最小权限 (4)2.1.5安全登陆 (5)2.1.6配置NTP (6)2.1.7安全配置SNMP (6)第3章日志安全要求 (7)3.1日志安全 (7)3.1.1启用日志功能 (7)3.1.2记录管理日志 (8)3.1.3配置日志服务器 (9)3.1.4日志服务器磁盘空间 (10)第4章访问控制策略要求 (11)4.1访问控制策略安全 (11)4.1.1过滤所有与业务不相关的流量 (11)4.1.2透明桥模式须关闭状态检测有关项 (12)4.1.3账号与IP绑定 (13)4.1.4双机架构采用VRRP模式部署 (14)4.1.5打开防御DDOS攻击功能 (15)4.1.6开启攻击防御功能 (15)第5章评审与修订 (16)第1章概述1.1 目的本文档规定了中国联通通信有限公司信息化事业部所维护管理的CheckPoint防火墙应当遵循的设备安全性设置标准，本文档旨在指导系统管理人员进行CheckPoint防火墙的安全配置。
1.2 适用范围本配置标准的使用者包括：网络管理员、网络安全管理员、网络监控人员。
本配置标准适用的范围包括：中国联通总部和各省公司信息化部门维护管理的CheckPoint防火墙。
1.3 适用版本CheckPoint防火墙；1.4 实施本标准的解释权和修改权属于中国联通集团信息化事业部，在本标准的执行过程中若有任何疑问或建议，应及时反馈。
本标准发布之日起生效。

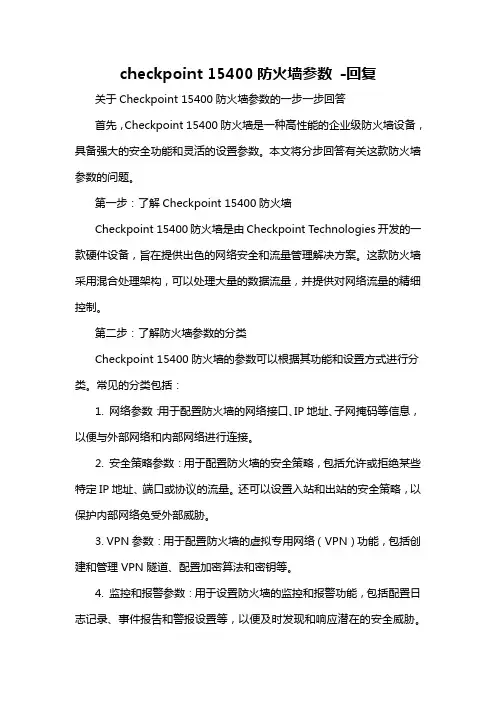

checkpoint 15400防火墙参数-回复关于Checkpoint 15400防火墙参数的一步一步回答首先，Checkpoint 15400防火墙是一种高性能的企业级防火墙设备，具备强大的安全功能和灵活的设置参数。
本文将分步回答有关这款防火墙参数的问题。
第一步：了解Checkpoint 15400防火墙Checkpoint 15400防火墙是由Checkpoint Technologies开发的一款硬件设备，旨在提供出色的网络安全和流量管理解决方案。
这款防火墙采用混合处理架构，可以处理大量的数据流量，并提供对网络流量的精细控制。
第二步：了解防火墙参数的分类Checkpoint 15400防火墙的参数可以根据其功能和设置方式进行分类。
常见的分类包括：1. 网络参数：用于配置防火墙的网络接口、IP地址、子网掩码等信息，以便与外部网络和内部网络进行连接。
2. 安全策略参数：用于配置防火墙的安全策略，包括允许或拒绝某些特定IP地址、端口或协议的流量。
还可以设置入站和出站的安全策略，以保护内部网络免受外部威胁。
3. VPN参数：用于配置防火墙的虚拟专用网络（VPN）功能，包括创建和管理VPN隧道、配置加密算法和密钥等。
4. 监控和报警参数：用于设置防火墙的监控和报警功能，包括配置日志记录、事件报告和警报设置等，以便及时发现和响应潜在的安全威胁。
第三步：配置网络参数配置网络参数是设置Checkpoint 15400防火墙最基本的步骤，可以通过以下步骤完成：1. 连接到防火墙的管理界面，通常可以通过Web界面或命令行界面进行访问。
2. 在界面上找到网络配置选项，并选择适当的网络接口。
3. 根据网络环境的要求，配置接口的IP地址、子网掩码和默认网关。
4. 确认配置并保存。
第四步：配置安全策略参数配置安全策略参数是保护网络安全的关键步骤，可以通过以下步骤完成：1. 在防火墙的管理界面上找到安全策略或访问控制列表（ACL）配置选项。
Checkpoint防火墙命令行维护手册制订模版：NGX-R65版本号：V1.0目录一、基本配置命令 (1)1.1SYSCONFIG (1)1.2CPCONFIG (2)1.3CPSTOP (3)1.4CPSTART (3)1.5EXPERT (4)1.6IDLE (4)1.7WEBUI (4)1.8脚本添加路由 (4)二、查看系统状态 (1)2.1TOP (1)2.2DF –H (3)2.3FREE (3)三、HA相关命令 (1)3.1CPHAPROB STAT (1)3.2CPHAPROB –A IF (1)3.3CPHACONF SET_CCP BROADCAST (1)3.4CPHAPROB LIST (2)3.5CPHASTART/CPHASTOP (3)四、常用维护命令 (1)4.1VER (1)4.2FW VER (1)4.3查看防火墙UTM/POWER版本 (1)4.4查看防火墙硬件型号 (1)4.5LICENSE查看和添加 (1)4.6IFCONFIG/IFCONFIG –A (1)4.7MII-TOOL (1)4.8ETHTOOL (1)4.9CPSTAT FW (2)4.10会话数查看 (1)五、日志查看命令 (1)5.1FW LOG (1)5.2FW LSLOGS (1)5.3FW LSLOGS –E (1)5.4FW LOGSWITCH (2)5.5导出日志文件 (2)六、防火墙的备份和恢复 (1)6.1备份防火墙 (1)6.2在IE中备份 (1)6.4恢复防火墙 (2)一、基本配置命令1.1sysconfig可以对系统进行配置和修改，比如主机名修改，DNS配置修改，以及路由的配置等，另外还可以配置DHCP功能，以及产品的安装等等如上图所示，在命令提示符输入：sysconfig，将会出现下图所列一些选项，在Your choice后面输入你想配置的选项前的数字，然后按回车可以看到，依次的选项为主机名，域名，域名服务，时间和日期，网络连接，路由，DHCP服务配置，DHCP中继配置，产品安装，产品配置等例如我们选择5，为防火墙新增一个接口IP地址然后选择2，进行连接配置，也就是配置IP地址选择1进行IP地址配置更改如上图所示按照提示配置IP地址和子网掩码进行其他配置也如同上述操作，选择对应的编号然后按照提示进行配置1.2cpconfig可以对checkpoint防火墙进行相关的配置，如下图所示，也是按照列表的形式列出，分别是license，snmp，PKCS#11令牌，随机池，SIC，禁用cluster，禁用安全加速，产品自动启动常用的选项一般为SIC的配置，cluster功能模块的启用等；选择7是开启cluster功能模块；选择5是设置SIC。
CheckPoint NG with AI(R55) 防火墙安装步骤CheckPoint NG with AI(R55) 防火墙安装步骤(internet gateway 防火墙模块和管理模块安装在同一台网关机上)如何安装配置checkpoint R55防火墙：第一：了解整个网络的拓扑结构，包括：路由器内部口的ip地址，防火墙的Internet Ip地址和网络掩码，防火墙的内网Ip地址，防火墙DMZ区IP地址，Webserver的内网ip 地址，webServer的Internet Ip地址，mailServer的内网Ip地址，mailServer的Internet Ip地址，内部LAN的网络地址。
需要注意：防火墙的主机安装三个网卡，一个网卡接路由器，一个接DMZ区，一个网卡接内网的交换机。
Webserver和MailServer的网关指向防火墙的DMZ区网卡地址192.168.0.254，LAN中的工作站的网关指向防火墙的内网卡地址10.0.0.254。
如图1：在安装防火墙前要确认webserver在没有防火墙的情况下已经可以从互联网上访问到，保证通往外网的线路是通的。
第二：安装防火墙主机*作系统（这里以windows 2000 server为例）：1．将防火墙主机中增加网卡，这样，该主机有三块网卡2．安装windows 2000 server（中英文都可），建议打上sp2的补丁3．安装三个网卡的驱动程序，协议只需安装tcp/ip协议4. 配置ip地址，如图2：防火墙外网卡：（防火墙外网卡的地址，该ip address 61.132.122.116和subnet mask 255.255.255.248应该由客户或电信部门提供，应该和路由器在一个网段上，default gateway指向路由器内部口的ip地址:61.132.122.113）防火墙内网卡：（不要设网关）如图3如图4（防火墙内网卡的ip地址，防火墙在内部网的ip是:10.0.0.254 ,subnet mask是:255.255.255.0 ,网关不设定，应为防火墙此时自身就是内部网络的网关）,防火墙DMZ 区网卡：（不要设网关）.（防火墙DMZ网卡的ip地址，防火墙在内部网的ip是:192.168.0.254 ,subnet mask 是:255.255.255.0 ,网关不设定，应为防火墙此时自身就是DMZ网络的网关）5. 开启防火墙网关的路由转发功能开启该功能可以采用windows2000中的管理工具中的“路由和远程访问”工具开启，但根据我们多次安装实施经验，我们建议您按照下面的方法开启该功能：在开始菜单中的“运行”中，输入“regedit”打开注册表，转到 HKEY_LOCAL_MACHINE\SYSTEM\CurrentContralSet\Services\Tcpip\Parameters项，将IPEnableRouter值设为1，重新启动机器。
安装checkpoint防火墙简单操作1.安装系统到虚拟机
选择OK
选择OK
自己合理分配每个目录下的空间大小；之后选择OK
设置登录密码，默认账号是admin（此账号用于登陆命令行和web管理界面的）；
设置登录的管理地址ip地址和默认网关。
完成之后reboot设备就可以。
2.Checkpoint防火墙初始化
打开web页面输入刚刚设置的管理地址，输入登录账号密码。
一直点击next
这是设置修改管理地址的；
设置设备主机名的
设置设备的时间
2.1选择management，这是把该设备设置成一台单独的smart center管理中心
设置登录smartdashboard的账号密码
设置允许登录center的设备，我们测试选择any
2.2选择security gateway，表示这是台单独的FW
设置SIC，用于center管理FW的key
3.center关联FW
右击checkpoint。
选择如下图所示：
输入FW的name和ip，点击conmmunication，输入之前设置的key，点击initialize
关联正常，之后就是添加策略和对象进行测试。
C h e c k P o i n t防火墙管理中心高可用性操作手册广州中软信息技术有限公司目录1. 管理中心高可用性概述 (3)2. 管理中心高可用性解决方案 (4)2.1. 备份管理中心服务器 (4)2.2. 管理中心高可用性部署 (5)2.3. 管理中心备份信息 (6)2.4. 管理中心同步模式 (6)2.5. 管理中心同步状态 (7)2.6. 改变管理中心状态 (8)2.7. 高可用性注意事项 (8)3. 管理中心高可用性配置 (10)3.1. 安装与同步备份管理中心 (10)3.2. 改变管理中心状态 (12)3.3. 管理中心同步方式 (13)1.管理中心高可用性概述CheckPoint管理中心SmartCenter由几个独立的数据库组成，分别存储了用户定义的网络对象、用户对象以及安全策略等信息。
系统管理员修改了这些数据库中的信息后，管理中心服务器会把修改后的信息发布到SVN产品的各个相关组件进行执行，因此，做好管理中心数据的备份是很重要的。
备份了管理中心的数据后，在管理中心服务器失效时可以保证这些重要的数据不会丢失。
另外，如果管理中心服务器由于维护的目的需要停机，备份管理中心服务器就可以代替活动的管理中心服务器进行各种处理。
例如，执行模块就可以从备份管理中心服务器获得安全策略和传递CRL以及传达其它信息等。
2.管理中心高可用性解决方案2.1. 备份管理中心服务器实现管理中心的高可用性，那么活动的管理中心服务器就总有一个或多个的备份管理中心服务器处于备份状态，准备随时从活动的管理中心服务器接替管理中心的任务。
备份的管理中心服务器必须和活动的管理中心服务器具有相同的操作系统(例如：Windows NT、Window 2000)，操作系统的版本可以不相同。
备份管理中心服务器的存在可以起到两方面的作用：备份活动管理中心――企业防火墙的各种不同数据库和信息，例如网络对象数据库、用户对象数据库、安全策略数据库以及ICA文件等都会存储到备份的管理中心服务器，并且备份管理中心服务器可以同主管理中心服务器进行同步，以便保证保存信息的一直。
