Checkpoint防火墙安全配置指南

CheckPoint防火墙安全配置基线要点实用资料(可以直接使用，可编辑优秀版资料，欢迎下载）CheckPoint防火墙安全配置基线备注：1.若此文档需要日后更新，请创建人填写版本控制表格，否则删除版本控制表格。

目录第1章概述 01.1 目的 01.2 适用范围 01.3 适用版本 01.4 实施 01.5 例外条款 0第2章帐号管理、认证授权安全要求 (1)2.1 帐号管理 (1)用户帐号分配* (1)删除无关的帐号* (2)帐户登录超时* (3)帐户密码错误自动锁定* (4)2.2 口令 (5)口令复杂度要求 (5)2.3 授权 (6)远程维护的设备使用加密协议 (6)第3章日志与配置安全要求 (8)3.1 日志安全 (8)记录用户对设备的操作 (8)开启记录NAT日志* (9)开启记录VPN日志* (10)配置记录流量日志 (11)配置记录拒绝和丢弃报文规则的日志 (12)3.2 安全策略配置要求 (13)访问规则列表最后一条必须是拒绝一切流量 (13)配置访问规则应尽可能缩小范围 (13)配置OPSEC类型对象* (14)配置NAT地址转换* (16)限制用户连接数* (17)Syslog转发SmartCenter日志* (18)3.3 攻击防护配置要求 (22)定义执行IPS的防火墙* (22)定义IPS Profile* (23)第4章防火墙备份与恢复 (25)SmartCenter备份和恢复(upgrade_tools)* (25)第5章评审与修订 (27)第1章概述1.1 目的本文档旨在指导系统管理人员进行CheckPoint防火墙的安全配置。

1.2 适用范围本配置标准的使用者包括：网络管理员、网络安全管理员、网络监控人员。

1.3 适用版本CheckPoint防火墙。

1.4 实施1.5 例外条款第2章帐号管理、认证授权安全要求2.1 帐号管理2.1.1用户帐号分配*2.1.2删除无关的帐号*2.1.3帐户登录超时*2.1.4帐户密码错误自动锁定*2.2 口令2.2.1口令复杂度要求2.3 授权2.3.1远程维护的设备使用加密协议第3章日志与配置安全要求3.1 日志安全3.1.1记录用户对设备的操作1.判定条件SmartView Tracker2.检测操作可以通过“开始”“程序”“Check Point SmartCosole R75”“SmartView Tracker”或登录“SmartDashboard”“Windows”“SmartViewTracker”打开该工具，Management：显示审计相关的数据，记录管理员、应用和操作详细信息。

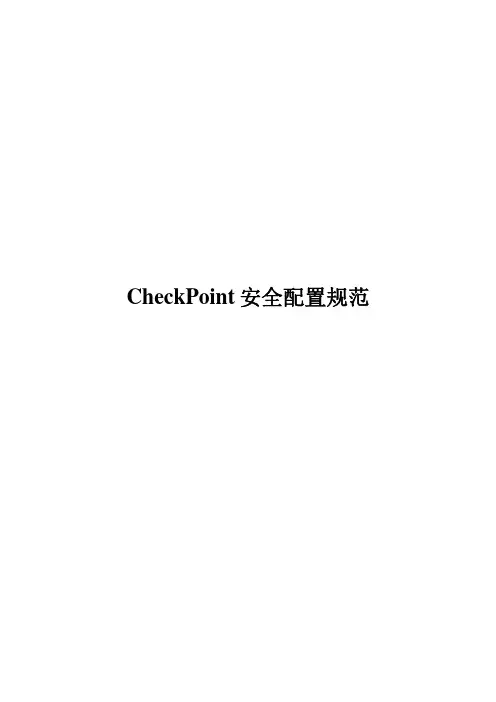

CheckPoint安全配置规范1.概述1.1. 目的本规范明确了CHECKPOINT防火墙安全配置方面的基本要求。

为了提高CHECKPOINT防火墙的安全性而提出的。

1.2. 范围本规范适用于XXXX使用的CHECKPOINT防火墙。

2.配置规范2.1. 加固基础安装2.1.1.操作系统补丁【说明】下载和安装最新的Checkpoint升级和补丁。

非常有必要经常跟踪厂商发布的升级和补丁，而且必须更新防火墙系统的每一个模块。

当厂商发现安全漏洞时会及时发布补丁，但用户必须手动到网站下载和更新这些补丁。

防火墙系统的一些应用提供了方便的升级接口。

如下图所示的在SmartDashboard中升级SmartDefense服务。

Content Inspection服务同理。

也可以使用SmartUpdate本身检查系统的更新，如下图所示：也可以使用“patch add”命令更新补丁。

补丁可以从CD安装或者使用TFTP 或SCP工具远程获取，推荐使用SCP加密传输通道。

所有的补丁应该验证MD5完整性。

下图展示了从CD升级补丁的命令行操作。

2.1.2.加固防火墙所有组件的安全设置【说明】除了防火墙系统本身，应当安全设置管理服务器和管理员工作站。

2.1.3.更改所有的缺省账户和口令【说明】安装Checkpoint产品是必须更改所有的默认密码。

2.1.4.保证安全地进行组件加载和配置拷贝【说明】如果Checkpoint设备配置通过网络加载组件，使用类似Trip Wire的产品，以保证没有人在组件加载前向需要加载的组件中注入后门。

最好将设备离线加载软件后再接入网络。

尤其当通过TFTP导出配置文件时更加注意，TFTP协议没有验证机制，使得入侵者容易得到防火墙的配置文件。

当可行的时候，采用Secure Copy（SCP）或其他数据传输方式。

2.1.5.安装并设置加密连接【说明】1. 确保SecurePlatform运行和记录SSH。

Checkpoint防火墙安全配置指南中国联通信息化事业部2012年 12月备注：1.若此文档需要日后更新，请创建人填写版本控制表格，否则删除版本控制表格。

目录第1章概述 (1)1.1目的 (1)1.2适用范围 (1)1.3适用版本 (1)1.4实施 (1)1.5例外条款 (1)第2章安全配置要求 (2)2.1系统安全 (2)2.1.1用户账号分配 (2)2.1.2删除无关的账号 (3)2.1.3密码复杂度 (3)2.1.4配置用户所需的最小权限 (4)2.1.5安全登陆 (5)2.1.6配置NTP (6)2.1.7安全配置SNMP (6)第3章日志安全要求 (7)3.1日志安全 (7)3.1.1启用日志功能 (7)3.1.2记录管理日志 (8)3.1.3配置日志服务器 (9)3.1.4日志服务器磁盘空间 (10)第4章访问控制策略要求 (11)4.1访问控制策略安全 (11)4.1.1过滤所有与业务不相关的流量 (11)4.1.2透明桥模式须关闭状态检测有关项 (12)4.1.3账号与IP绑定 (13)4.1.4双机架构采用VRRP模式部署 (14)4.1.5打开防御DDOS攻击功能 (15)4.1.6开启攻击防御功能 (15)第5章评审与修订 (16)第1章概述1.1 目的本文档规定了中国联通通信有限公司信息化事业部所维护管理的CheckPoint防火墙应当遵循的设备安全性设置标准，本文档旨在指导系统管理人员进行CheckPoint防火墙的安全配置。

1.2 适用范围本配置标准的使用者包括：网络管理员、网络安全管理员、网络监控人员。

本配置标准适用的范围包括：中国联通总部和各省公司信息化部门维护管理的CheckPoint防火墙。

1.3 适用版本CheckPoint防火墙；1.4 实施本标准的解释权和修改权属于中国联通集团信息化事业部，在本标准的执行过程中若有任何疑问或建议，应及时反馈。

本标准发布之日起生效。

C h e c k P o i n t防火墙配置S p e c i f i c a t i o n f o r C h e c k P o i n t F i r e W a l lC o n f i g u r a t i o n U s e d i n C h i n a M o b i l e版本号：１.０.０╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信有限公司网络部目录1概述 (2)1.1适用范围 (2)1.2内部适用性说明 (2)1.3外部引用说明 (4)1.4术语和定义 (4)1.5符号和缩略语 (4)2CHECKPOINT防火墙设备配置要求 (5)前言概述1.1 适用范围本规范适用于中国移动通信网、业务系统和支撑系统的CHECKPOINT防火墙设备。

本规范明确了设备的基本配置要求，为在设备入网测试、工程验收和设备运行维护环节明确相关配置要求提供指南。

本规范可作为编制设备入网测试规范，工程验收手册，局数据模板等文档的参考1.2内部适用性说明本规范是依据《中国移动防火墙配置规范》中配置类规范要求的基础上提出的CHECKPOINT防火墙配置要求规范，为便于比较，特作以下逐一比较及说明（在“采纳意见”部分对应为“完全采纳”、“部分采纳”、“增强要求”、“新增要求”、“不采纳”。

在“补充说明”部分，对于增强要求的情况，说明在本规范的相应条款中描述了增强的要求。

对于“不采纳”的情况，说明采纳的原因）。

内容采纳意见备注1.不同等级管理员分配不同账号，避完全采纳免账号混用。

完全采纳2.应删除或锁定与设备运行、维护等工作无关的账号。

完全采纳3.防火墙管理员账号口令长度至少8位，并包括数字、小写字母、大写字母和特殊符号4类中至少2类。

4.账户口令的生存期不长于90天。

部分采纳IPSO操作系统支持5.应配置设备，使用户不能重复使用部分采纳IPSO操作系统支持最近5次（含5次）内已使用的口令。

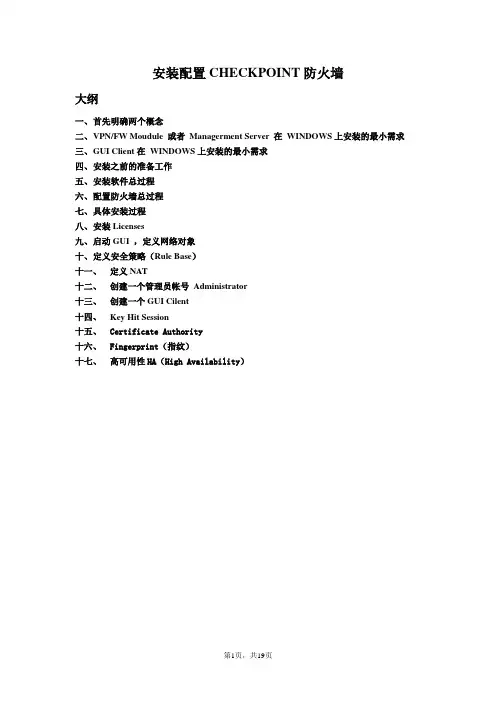

安装配置CHECKPOINT防火墙大纲一、首先明确两个概念二、V PN/FW Moudule 或者Managerment Server 在WINDOWS上安装的最小需求三、G UI Client在WINDOWS上安装的最小需求四、安装之前的准备工作五、安装软件总过程六、配置防火墙总过程七、具体安装过程八、安装Licenses九、启动GUI ，定义网络对象十、定义安全策略（Rule Base）十一、定义NAT十二、创建一个管理员帐号Administrator十三、创建一个GUI Cilent十四、Key Hit Session十五、Certificate Authority十六、Fingerprint（指纹）十七、高可用性HA（High Availability）一、首先明确两个概念：1、VPN/FW Moudule；部署在网关上，其安全策略在Managerment Server 上创建并编译后下载到Moudule上执行。

它可以安装在多种硬件平台上。

它包括两部分：一、检测模块：根据安全策略对所有通过它的通讯进行检测。

二、安全服务器：提供认证和应用层的内容安全。

2、Managerment Server：在Policy Editor GUI上定义的安全策略，最后保存在Managerment Server上。

它的主要工作是维护CHECK POINT 数据库，包括：定义的网络对象，定义的用户，LOG文件等。

二、VPN/FW Moudule 或者Managerment Server 在WINDOWS上安装的最小需求：1、操作系统：NT 、WIN20002、CPU：PII300以上3、硬盘剩余空间：40M4、内存：128M三、GUI Client在WINDOWS上安装的最小需求：1、操作系统：WIN9X、WIN ME、WIN NT4+SP6、WIN2000professional2、硬盘剩余空间：40M3、内存：128M四、安装之前的准备工作1、在安装VPN-1/FW-1的计算机去掉不需要的服务，例如：NETBEUI、FTP、HTTP server2、保证内网、外网、DMZ区都能互通（ping）3、关闭WINDOWS上的IP Forwding，该功能由VPN-1/FW-1来控制。

CheckPoint防火操作手册1 配置主机对象定义防火墙策略时，如需对I P 地址进行安全策略控制则需首先配置这个对象，下面介绍主机对象配置步骤，在“Network Objects”图标处，选择“Nodes”属性上点击右键，选择“Node”，点击“Host”选项，定义主机对象的名称，IP Address属性，同时可按照该主机的重要性定义颜色，配置完成后点击OK,主机对象创建完成。

2 配置网段对象定义防火墙策略时，如需对网段进行安全策略控制则需首先配置这个网络对象，配置步骤如下，在防火墙“Network”属性上点击右键，选择“Network”，选项，定义网段名称，比如DMZ，Internal，建议根据网段所处位置定义，配置网段地址和子网掩码，如有必要可以添加注释（Comment），配置完成后点击确认。

3 配置网络组对象如果需要针对单个I P 地址、IP 地址范围或者整个网段进行安全策略控制，可以将这些对象添加到网络组，如下在防火墙“Group”属性上点击右键，选择“Simple Group”选项，成后点击O K 即可4 配置地址范围对象除了配置I P 地址，网段，也可以指定地址范围(IP range)，地址范围对象配置步骤是，如下在防火墙“Network”属性上点击右键，选择去掉“Do not show empty folders”选项，让I P Range 配置属性显示出来。

配置“Address Rage”，选择“Address Ranges”，如下图输入地址名称、起始IP地址与结束IP地址，完成后点击OK即可。

5 配置服务对象5.1 配置T CP 服务对象Check Point 防火墙内置了预定义的近千种服务，包括T CP、UDP、RPC、ICMP 等各种类型服务，通常在定义防火墙安全策略时，大多数服务已经识别并内置，因此无需额外添加，但也有很多企业自有开发程序使用特殊端口需要自行定义，下面介绍如何自定义服务，如下图所示，点击第二个模块标签，即S ervices，已经预定义多种类型服务，用户根据需要自定义新的服务类型，下面举例定义T CP 类型服务，右键点击“TCP”，选择“New TCP如下图，可以点以单个TCP服务端口服务对象，如果是一段端口，可以定义端口范围以上举例新建T CP 协议的端口服务，如需定义U DP 协议或其他协议类型按照同样流程操作即可。

中国移动通信CHINA MOBILECheckPo int 防火墙配置Specificati on for CheckPo int FireWailCo nf i g u r a中国移n动通版信有限公司网络部n2 .Mo bileXXXX - XX - XX 发布XXXX - XX - XX 实施11.2内部适用性说明1 概述2 CHECKPOIN 防火墙设备配置要求 (7)冃U 言概述1.1适用范围本规范适用于中国移动通信网、业务系统和支撑系统的CHECKPOIN 防火墙设备。

本规范明确了设备的基本配置要求， 为在设备入网测试、工程验收和设备 运行维护环节明确相关配置要求提供指南。

本规范可作为编制设备入网测试规 范，工程验收手册，局数据模板等文档的参考本规范是依据《中国移动防火墙配置规范》中配置类规范要求的基础上提出目录1677的CHECKPOIN防火墙配置要求规范，为便于比较，特作以下逐一比较及说明（在2 2.2内部适用性说明数超过6次（不含6次），锁定 持“采纳意见”部分对应为“完全采纳”、“部分采纳”、“增强要求”、“新增要求”、 “不采纳”。

在“补充说明”部分，对于增强要求的情况，说明在本规范的相应 条款中描述了增强的要求。

对于“不采纳”的情况，说明采纳的原因）。

内容采纳意见备注1.不同等级管理员分配不同账完全采纳号，避免账号混用。

2.应删除或锁定与设备运行、维完全采纳护等工作无关的账号。

3.防火墙管理员账号口令长度至完全采纳少8位，并包括数字、小写字母、大与子母和特殊符号4类中至少2类。

4.账户口令的生存期不长于90部分采纳IPSO 操作系统支天。

持5.应配置设备，使用户不能重复部分采纳IPSO 操作系统支使用最近5次（含5次）内已持使用的口令。

该用户使用的账号。

6.应配置当用户连续认证失败次部分采纳IPSO 操作系统支7. 在设备权限配置能力内，根据用户的管理等级，配置其所需的最小管理权限。

Checkpoint 简单配置手册一．客户端软件SmartConsole安装1．运行CheckPoint集成安装包安装管理防火墙的客户端2只选择安装SmartConsole，别的都不选选择安装SmartConsole的所有组件二．配置CheckPoint防火墙1．运行SmartConsole中的SmartDashboard组件2．登录防火墙管理模块SmartCenter输入用户名，密码，防火墙管理模块的IP地址；SmartDashboard要求验证防火墙的指纹属性，选择“Approve”通过验证即可进入防火墙配置界面3．建立被防火墙管理的网络对象1．主机(Nodes)对象的建立右键选择界面左侧的对象栏里的Nodes，从弹出菜单里选择new nodes->host添加主机对象IP10.19.0.34填写Name:IP10.19.0.34填写IP：10.19.0.34选择是否“Web Server”；如果选中了“Web Server”则CheckPoint会自动打开对该机的http 服务的相关防护措施；静态NAT配置因为该Server需要被静态映射到外网段的219.239.38.138地址上去，所以必须必须选择该主机属性里的“NAT”选项配置NA T选择“Add Automatic Address Translation(自动地址翻译)”选项✧在Translation下拉选项框中选择“Static”✧在Translate to IP文本框中填写该主机映射之后的IP地址：219.239.36.13✧点击“OK”2．网络服务对象(Services)的添加进入services对象栏，右键点击TCP对象，从弹出菜单里选择New TCP在弹出对话框里填入必要的信息填写Name: CaiWuPort: 84443．安全规则(Rules)的添加从菜单栏里选择Rules->Add Rules->Bottom系统添加的默认策略是“any any drop”,即全部丢弃，需要对其进行修改右键点击第一条规则“DESTINA TION”栏里的“Any”对象，从弹出菜单里选择“Add”从弹出对话框里选择“IP10.11.0.1”对象右键点击第一条规则“SERVICE”栏里的“Any”对象，从弹出菜单里选择“Add”从弹出对话框里选择“CaiWu”对象右键点击第一条规则“ACTION”栏里的“drop”对象，从弹出菜单里选择“accept”；以使匹配该规则的数据包被允许通过配该规则的数据包作日志纪录按照上面的方法添加其余规则，以允许IP10.19.0.34访问Range10.11.0.2-5对象的sqlnet1服务最后下发防火墙的安全规则。

CheckPoint防火墙安全配置手册Version 1.1XX公司二零一五年一月目录1 综述 (3)2 Checkpoint的几种典型配置 (4)2.1 checkpoint 初始化配置过程： (4)2.2 Checkpoint Firewall-1 GUI安装 (13)2.3 Checkpoint NG的对象定义和策略配置 (19)3 Checkpoint防火墙自身加固 (37)1综述本配置手册介绍了Checkpoint防火墙的几种典型的配置场景，以加强防火墙对网络的安全防护作用。

同时也提供了Checkpoint防火墙自身的安全加固建议，防止针对防火墙的直接攻击。

通用和共性的有关防火墙管理、技术、配置方面的内容，请参照《中国移动防火墙安全规范》。

2Checkpoint的几种典型配置2.1checkpoint 初始化配置过程：在安装完Checkpoint软件之后，需要在命令行使用cpconfig命令来完成Checkpoint 的配置。

如下图所示，SSH连接到防火墙，在命令行中输入以下命令：IP350[admin]# cpconfigWelcome to Check Point Configuration Program================================================= Please read the following license agreement.Hit 'ENTER' to continue...（显示Checkpoint License版权信息，敲回车继续，敲q可直接跳过该License提示信息）Do you accept all the terms of this license agreement (y/n) ?y（输入y同意该版权声明）Which Module would you like to install ?-------------------------------------------(1) VPN-1 & FireWall-1 Enterprise Primary Management and Enforcement Module(2) VPN-1 & FireWall-1 Enforcement Module(3) VPN-1 & FireWall-1 Enterprise Primary ManagementCheckpoint Firewall-1/VPN-1支持多种安装模式，Firewall-1/VPN-1主要包括三个模块：GUI：用户看到的图形化界面，用于配置安全策略，上面并不存储任何防火墙安全策略和对象，安装于一台PC机上；Management：存储为防火墙定义的各种安全策略和对象；Enforcement Module：起过滤数据包作用的过滤模块，它只与Managerment通信，其上的安全策略由管理模块下载；以上三个选项中如果Management与Enforcement Module安装于同一台设备上，则选择（1），如果Management与Enforcement Module分别安装于不同的设备上，则选择（2）或（3）。

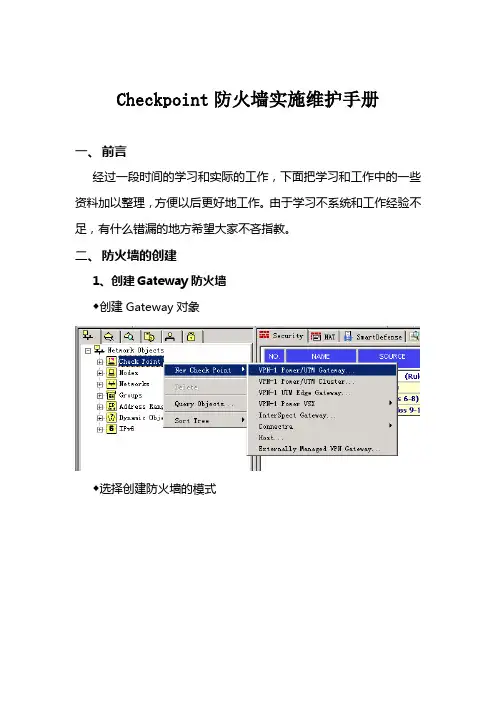

Checkpoint防火墙实施维护手册一、前言经过一段时间的学习和实际的工作，下面把学习和工作中的一些资料加以整理，方便以后更好地工作。

由于学习不系统和工作经验不足，有什么错漏的地方希望大家不吝指教。

二、防火墙的创建1、创建Gateway防火墙◆创建Gateway对象◆选择创建防火墙的模式◆配置防火墙的基本属性◆编辑防火墙的拓扑◆编辑防地址欺骗首先双击外网接口，在下面弹出的对话框中选择Topology。

选择如图所示外网口Anti-Spoofing功能启用了。

首先双击内网接口，在下面弹出的对话框中选择Topology。

选择如图所示内网口Anti-Spoofing功能启用了。

2、创建Cluster防火墙◆创建Cluster对象◆选择创建防火墙的模式◆配置防火墙的基本属性◆添加并配置Cluster成员注：IP为的管理地址（192.168.0.246）◆输入SIC码添加Cluster2同理◆编辑Topology点击Edit Topology进入编辑窗口，在编辑窗口点击Get all members’topology按钮，topology内容自动获取：如要修改，双击要修改的内容，在弹出的窗口中修改：编辑完成后，在Topology属性中能看到完整的Topology结构：3、创建VXS防火墙◆创建vsx对象◆配置vsx基本属性 ip address为管理地址◆添加物理接口◆编辑vsx拓扑◆添加接口◆添加路由◆添加vr◆配置vr属性◆配置vr拓扑◆创建vs◆配置vs基本属性◆配置vs拓扑◆创建vsw◆配置vsw基本属性◆配置vsw拓扑三、Nodes和Networks的创建1、添加Nodes对象2、添加Networks对象四、策略的创建1、策略和对象的管理◆策略包管理 (Policy package management)(仅包含规则集)◆给策略包命名并选择策略类型：◆数据库版本控制 (Database Revision Control) (包括对象和规则集)2、编辑策略◆添加新策略，选择Rules->Add Rule->Below或者点击红圈中的添加按钮：配置策略内容（在需要添加的地方点击右键添加，已经有定义好的对象拖拽也可）：NO：规则序号NAME：规则名称SOURCE：源地址DESTINATION：目的地址SERVICE：选择允许或禁止的服务ACTION：此策略要做的动作（Accept，Drop，Reject）TRACK：是否要记录日志（Log，Alert，Account）INSTALL ON：选择安装在那个防火墙上TIME：可以编辑策略生效的时间段◆Server的添加假如列表中没有server，可以自己新建3、下发策略◆选择Policy->Install或者点击红圈下发按钮◆在弹出的对话框中选择策略安装的防火墙，点击OK下发五、NAT配置1、静态地址映射◆将Nodes做静态地址映射◆将Networks做静态地址映射2、动态地址映射◆将Nodes做动态地址映射◆将Networks做动态地址映射动态映射的地址可以是Gateway也可以映射到指定的IP Address3、手工添加NAT4、针对不同的防火墙映射成不同的地址六、添加License◆确认服务器与防火墙是否相通◆假如原来有License，把原来的License Detach◆在防火墙上重置SIC，然后在服务器上重建SIC连接◆把Licenses添加到管理服务器上◆在服务器上Attach/Get Licenses◆在防火墙上Attach/Get Licenses◆最后检查Licenses是否生效七、查看防火墙状态◆SmartView Monitor中可查看防火墙运行状态◆查看防火墙状态、CPU利用率、内存利用率、硬盘剩余百分比八、查看日志◆在SmartView Tracker中可查看日志◆双击日志可以查看日志的详细信息◆使用日志过滤方便查看关心的日志九、备份和恢复1、管理服务器的定期备份Unix、Linux和Solaris系统下，$FWDIR/conf 和 $FWDIR/lib 目录需要定期备份。

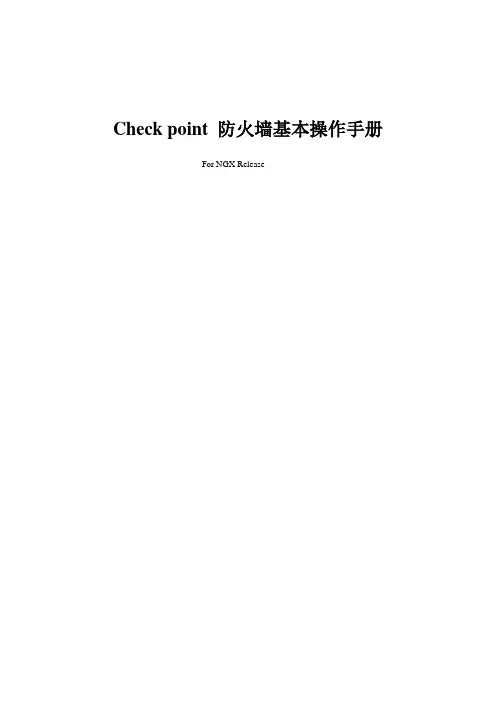

Check point 防火墙基本操作手册For NGX Release了解check point 防火墙架构Check point 防火墙的管理是通过一个三层架构来实现的。

首先我们可以在任意的机器上安装防火墙客户端控制台，然后利用控制台的图形化界面登录check point 的管理服务器，定义出各个网络对象，定义企业各条策略，最后下发到防火墙执行模块。

具体实现过程见图示：防火墙的管理首先打开控制台软件，出现登录界面：SmartDashboard是配置防火墙策略和对象的一个控制软件，我们定义对象和规则时就利用他来实现，SmartUpdate是用于添License时要用到的一个控制软件，SmartView Tracker是查看日志时用到的客户端软件。

点击SmartDashboard后出现登录界面，如图：这里输入用户名，密码，以及管理服务器的ip地址。

点击ok 登录到配置界面。

第一个选项Demo Mode 是查看防火墙的演示界面。

点击Demo Mode 选择下拉列表框中的Advance选项可以查看Check point 公司定义的各项配置演示。

Cetificate（证书）选项是替代管理员用户名和密码验证的一种选择，这个证书有管理服务器生成，用户自己保存在本地，需要用它验证时点击旁边的小方块，添加这个证书，然后选择管理服务器地址，然后点击ok 登录。

最下面的Read Only 选项是以只读方式登录防火墙。

没有改配置的权限。

注意：防火墙一次只可以容许一个用户以管理员身份登录，可以修改火墙配置，其他以管理员身份登录防火墙的用户，要么强制断开当前已登陆的帐户，要么以只读身份登录。

登陆SmartConsole配置界面：上边标记处是添加防火墙规则的按钮。

左边是定义各种对象的区域，有防火墙对象，主机对象，网络对象，以及组对象。

右边Security选项显示的是规则库，显示当前定义的各条规则。

下面是已经定义的所有对象以及他们相应得属性。

密级：文档编号：项目代号：中国移动CheckPoint VPN 安全配置手册Version 1.0中国移动通信有限公司二零零四年十二月拟制: 审核: 批准: 会签: 标准化:版本控制分发控制目录1CHECKPOINT VPN概述 (5)1.1 简介 (5)1.2 分类及其工作原理 (6)1.3 功能与定位 (7)1.4 特点与局限性 (8)2CHECKPOINT VPN适用环境及部署原则 (8)2.1 适用环境 (8)2.2 安全部署原则 (8)3CHECKPOINT VPN的安全管理与配置 (9)3.1 服务器端设置 (9)3.2 客户端设置 (23)3.3 登陆过程 (28)3.4 日志查询 (28)1Checkpoint VPN概述1.1 简介VPN（Virtual Private Network）虚拟专用网，是企业网在因特网等公共网络上的延伸，通过一个私有的通道在公共网络上创建一个安全的私有连接，可以形象地看做是一条穿过混乱的公用网络的安全、稳定的隧道，所以VPN中使用的加密传输协议被称为隧道协议。

用户使用VPN使需要在PC机上安装一个客户端软件，该客户端和企业的VPN Server互相配合，能保证用户端到企业内部的数据是被加密，无法监听。

VPN的设计目标是保护流经Internet的通信的保密性和完整性，在数据在互联网上传输之前进行加密，在到达最终用户之前进行解密。

但尽管如此，VPN并不完备，许多用户在使用VPN时，密码经常被窃，使整个VPN系统失去安全。

这种密码盗窃是VPN中经常遭受的、最具危害性的攻击。

一般来说，大多数对用户身份的确认是通过用户名和固定的密码实现的，然而，固定密码容易被窃或被黑客随处可得的“Cracker”工具破译，某些软件可以自动完成猜测密码的工作，更糟糕的是，某些特定的单词，如“password”或“123456”等，经常被用做密码。

对密码保护的最好办法就是不要密码――不采用固定密码，采用动态密码，俗称一时一密，每个密码只能用一次，每次的有效时间只有很短的时间。

密级：文档编号：项目代号：中国移动Checkpoint防火墙安全配置手册Version *.*中国移动通信有限公司二零零四年十一月拟制: 审核: 批准: 会签: 标准化:Firewall 版本控制分发控制目录1 综述 (5)2 Checkpoint的几种典型配置 (6)2.1 checkpoint 初始化配置过程： (6)2.2 Checkpoint Firewall-1 GUI安装 (13)2.3 Checkpoint NG的对象定义和策略配置 (18)3 Checkpoint防火墙自身加固 (34)1综述本配置手册介绍了Checkpoint防火墙的几种典型的配置场景，以加强防火墙对网络的安全防护作用。

同时也提供了Checkpoint防火墙自身的安全加固建议，防止针对防火墙的直接攻击。

通用和共性的有关防火墙管理、技术、配置方面的内容，请参照《中国移动防火墙安全规范》。

2Checkpoint的几种典型配置2.1 checkpoint 初始化配置过程：在安装完Checkpoint软件之后，需要在命令行使用cpconfig命令来完成Checkpoint的配置。

如下图所示，SSH连接到防火墙，在命令行中输入以下命令：IP350[admin]# cpconfigWelcome to Check Point Configuration Program=================================================Please read the following license agreement.Hit 'ENTER' to continue...（显示Checkpoint License版权信息，敲回车继续，敲q可直接跳过该License提示信息）Do you accept all the terms of this license agreement (y/n) ?y（输入y同意该版权声明）Which Module would you like to install ?-------------------------------------------(1) VPN-1 & FireWall-1 Enterprise Primary Management and Enforcement Module(2) VPN-1 & FireWall-1 Enforcement Module(3) VPN-1 & FireWall-1 Enterprise Primary ManagementCheckpoint Firewall-1/VPN-1支持多种安装模式，Firewall-1/VPN-1主要包括三个模块：GUI：用户看到的图形化界面，用于配置安全策略，上面并不存储任何防火墙安全策略和对象，安装于一台PC机上；Management：存储为防火墙定义的各种安全策略和对象；Enforcement Module：起过滤数据包作用的过滤模块，它只与Managerment通信，其上的安全策略由管理模块下载；以上三个选项中如果Management与Enforcement Module安装于同一台设备上，则选择（1），如果Management与Enforcement Module分别安装于不同的设备上，则选择（2）或（3）。

Check Point软件技术有限公司成立时间于 1993 年，美国总部在加利福尼亚州红木城，国际总部在以色列莱莫干市，员工人数： 1180 多人。

是全球首屈一指的 Internet 安全解决方案供应商，在全球企业防火墙、个人防火墙及虚拟专用网络（ VPN ）市场上居于领导地位。

Check Point 软件技术有限公司的安全虚拟网络（ SVN ）体系结构可提供支持安全、可靠的因特网通信的基础设施。

通过因特网、Intranet和Extranet ， SVN 可确保网络、系统、应用和用户之间的安全通信。

在公司的“Next Generation” 产品系列中发布的 SVN 解决方案，进一步加强了公司网络、远程员工、办事处以及合作伙伴外部网的业务通信和资源的安全。

Check Point 公司的安全性开放式平台（ OPSEC ）可提供一个先进的框架，它使得 Check Point 的解决方案能够与 350 多家领先企业的卓越解决方案集成及协同工作。

此外， Check Point 通过遍布 88 个国家及地区的 2,200 多家合作伙伴销售及集成其解决方案，同时提供相关服务。

企业级防火墙 /VPN 网关– VPN-1 ProCheck Point VPN-1 Pro 是紧密集成的防火墙和 VPN 网关，为企业应用程序和网络资源提供全面的安全和远程连接。

VPN-1 Pro 将市场领先的FireWall-1 安全套件与久经考验的 VPN 技术结合在一起，通过提供到企业网络、远程用户和移动用户、分支机构、业务合作伙伴的安全连接，满足了互联网、内联网和外联网 VPNs 的严格需求。

它具有行业最智能的安全检测技术、 Stateful Inspection 和 Application IntelligenceTM，为阻止网络层和应用层攻击提供了预先的防御机制。

VPN-1 Pro 解决方案可用在业界最广泛的开放式平台和安全设备之上，可以满足任何规模企业的性价比需求。

Checkpoint PPPOE 双线配置本文介绍Checkpoint 防火墙双线路，其中一条为PPPOE线路时的配置方法，以及PPPOE 接口注意事项1.实验拓扑图Internal网段：192.168.30.0/24Eth1：模拟ISP1线路Eth2：模拟ISP2线路，模拟PPPOE拨号获得172.16.2.30地址2. 双线路IPS Redundancy1.接口配置通过GAIA页面配置eth1 为静态IP 202.100.1.30，新建一个pppoe接口，捆绑到物理接口eth2，配置PPPOE拨号账号密码2.配置路由请注意：实际过程中，pppoe接口默认路由下一跳应该配置为pppoe接口3.配置负载均衡进入Smartdashbord，打开网关对象属性，勾选ISP Redundancy，4.配置NAT因为是双线路，推荐配置自动NAT隐藏到网关5.测试从Internal 192.168.30.10发起两次Telnet 访问11.1.1.2，查看日志，NAT转换信息。

一次被转换成为172.16.2.30，第二次转换为202.100.1.30.2.PPPOE拨号PPPOE需要注意两个点：1.SecureXL状态由于GAIA系列操作系统中的SecureXL技术部支持PPPOE接口加速，所以需要关闭它，否则内网用户无法正常上网。

操作：在CLI界面敲cpconfig去disable SecureXL。

2.MTU问题由于pppoe协议会在IP包头中进行二次封装导致包头大小增加8个byte，然而默认的接口MTU1500,导致客户发送一个1500byte 的IP数据包到防火墙时被分片，造成异常，通常表现为网页打开慢或者打不开。

所以，我们首先需要去调整接口MTU值为1492，（我推荐1432如果客户有还有IPSec需求的话注意设备流量入口/出口的MTU，入口=出口-8byte）。

所以我们需要修改MTU,，tcp-mss 也需调整，可以根据MTU值来自动调整tcp-mss步骤：A.网关设备修改tcp-mss自适应进入expert模式Vi $FWDIR/boot/modules/fwkern.confFwkern.conf中增加一行fw_clamp_tcp_mss=1B.修改接口MTUSet interface eth2 mtu 1432Save configRebootC.修改管理服务器上的tcp-mss关闭所有管理服务器的客户端连接，在Smartconsole安装目录中找到GuiBbEdit打开找到fw_clamp_tcp_mss属性改成ture，保存退出，再打开smartdashbord安装策略D.在网关expert模式中查看修改后状态，确认值为1Fw ctl get int fw_clamp_tcp_mss。
