电气试验报告电动机标准样本

  • 格式：doc
  • 大小：253.50 KB
  • 文档页数：7

. . . . .
电气设备试验报告
报告编号：20180601
试验性质：交接性试验（预防性试验）
试验环境：温度24℃湿度85%
设备名称：1#发电机
运行编号：610
试验地点：1#发电机小间
试验日期：2018年5月31日
试验人员：莹、王向军、筑瑜、王萍
报告日期：2018年6月6日
试验结论：符合厂家及规程要求，试验合格。

编制：审核：
委试单位：辽河富腾热电
试验单位：辽河富腾热电
1.综合保护装置试验
型号编号
额定电压额定电流
控制电压生产日期
厂家
一、外观检查
外观良好，接线正确。

二、绝缘检查
交流电压回路对其它回路及地：MΩ交流电流回路对其它回路及地：MΩ信号回路对其它回路及地：MΩ直流回路对其它回路及地：MΩ开关量输入回路对其它回路及地：MΩ
三、零漂检查
Ia Ib Ic 3Io Ua Ub Uc
四、电流通道模入检查
显示值（A）
Ia Ib Ic 3Io
加电流值（A）
0.5
2.0
5.0
五、电压通道模入检查
显示值（V）
Ua Ub Uc
加电压值（V）
20
40
60
六、保护功能试验
1、过流I段保护
定值整定电流整定值时间整定值95%电流105%电流时间动作值动作状态数值 A s 不动作动作s 动作跳闸2、过流II段保护
定值整定电流整定值时间整定值95%电流105%电流时间动作值动作状态数值 A s 不动作动作s 动作跳闸3、过负荷保护
定值整定电流整定值时间整定值95%电流105%电流时间动作值动作状态数值 A s 不动作动作s 动作信号4、负序过流保护
定值整定电流整定值时间整定值95%电流105%电流时间动作值动作状态
数值 A s 不动作动作s 动作信号5、低电压保护
定值整定电压整定值时间整定值95%电压105%电压时间动作值动作状态数值V s 动作不动作s 动作跳闸七、带开关传动
投入保护压板保护动作后开关跳闸
2.电流互感器
型号额定电流
制造厂出厂日期
编号准确度等级
二次绕组
一、绝缘电阻
A B C 标准（MΩ）
二次绕组末屏二次绕组末屏二次绕组末屏二次绕组末屏
≮2000 ≮1000 二、伏安特性
电流（A）
0.1 0.2 0.3 0.4 0.5 1.0 1.5
电压（V）
绕组
1S1-1S2
A
2S1-2S2
1S1-1S2
B
2S1-2S2
1S1-1S2
C
2S1-2S2
三、极性和电流比
二次绕组(A) P1-P2 1S1-1S22S1-2S2变比A
B
C
极性检查：P1、P2 与1S1、2S1同极性，为“减极性”；电流比检查与铭牌相符。

四、交流耐压
ABC对二次及地施加电压（kV) 时间（min）
3.零序互感器
型号额定负荷
制造厂出厂日期
编号准确度等级
一、绝缘电阻
二次绕组及地绝缘(MΩ)
二、变比检查
一次电流（A）二次端子二次电流（A）实测变比
K1-K2
4.真空断路器
产品型号：产品名称:
产品编号：出厂日期：
额定电压：额定电流：
额定绝缘水平：额定短路开断电流：
额定控制电压：生产厂家：
一、绝缘电阻
相别 A B C 绝缘电阻（GΩ）
二、机械特性
试验项目 A B C 分闸时间(25-50ms)
分闸Ⅰ不同期(≤2ms)
合闸时间(35-70ms）
合闸不同期(≤3ms) 弹跳时间（μS）
三、分合闸线圈直流电阻及绝缘电阻
合闸线圈电阻：Ω分闸线圈电阻：Ω绝缘电阻：MΩ四、辅助回路绝缘
直流控制回路对地及其它回路：MΩ储能电机回路对地及其它回路：MΩ恒温加热回路对地及其它回路：MΩ
五、操动机构试验
操作类别额定电压百分比操作次数动作结果
合、分ⅠⅡ可靠分合闸
合、分ⅠⅡ可靠分合闸合可靠合闸
分ⅠⅡ可靠分闸合、分ⅠⅡ分合闸不动作六、分、合闸线圈最低动作电压
合闸动作电压: V 分闸动作电压V 七、交流耐压
ABC对地（1min）kV 断口（1min）kV 八、回路电阻
A相：μΩB相：μΩC相：μΩ5.避雷器
型号制造厂
持续运行电压直流参考电压-
一、绝缘电阻
测量位置 A B C 标准本体≮2500 MΩ二、直流试验
测量参数A相B相C相直流1mA电压(kV)
0.75U1mA下的泄漏电流(μA)
三、持续运行电压下的总电流及阻性电流基波峰值试验
测量参数A相B相C相
持续运行电压(kV)
泄漏电流(μA)
6.动力电缆
型号长度
一、绝缘电阻
测量（MΩ）A相对B、C及地B相对A、C及地C相对A、B及地耐压试验前
耐压试验后
二、直流耐压
项目A相对B、C及地B相对A、C及地C相对A、B及地施加直流电压（kV)
时间（min）
泄漏电流(μA)
7.电动机
产品型号：产品编号：
生产厂家：出厂日期：
额定容量（kW）：额定电压：V 额定电流：A
一、直流电阻
标准<2%
试验值（Ω）/ 20℃出厂值（Ω）/25℃
R UW R UV R WV不平衡率（%）R UW R UV R WV
二、绝缘电阻
测量部位试验值（MΩ）/ 20℃吸收比出厂值（MΩ）/ 25℃定子/地
三、直流泄漏
测试部位施加电压（kV）泄露电流（μA）时间（s）定子/地
四、交流耐压
被试绕组施加电压（kV）频率（Hz）时间（s）一次/二次地
8.依据及设备
试验依据□DL/T596-2005《电气设备预防试验规程》
□GB50150-2006《电气装置安装工程电气设备交接试验标准》
试验设备仪器微机继电保护测试仪型号K963+ 编号6614030004 仪器直流电阻测试仪型号HB5851 编号395119
仪器直流高压发生器型号ZGF-60/2 编号050404 仪器直流双臂电桥型号QJ35 编号0401032 仪器回路电阻测试仪型号KF-6104 编号361045
仪器互感器特性测试仪型号KF-6408(B) 编号0902-16 仪器开关特性测试仪型号KF-6103 编号7
仪器测控装置校验仪型号PM605A 编号148110102 仪器绝缘电阻测试仪型号KD2676 编号01000177 仪器高压试验控制箱型号KZT(X)-3/0.25 编号017218-2
备注。

合集下载

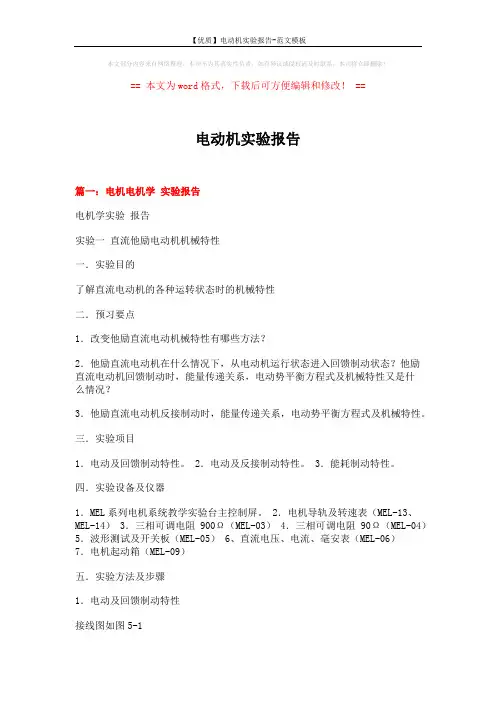

电动机实验报告 (6页)

电动机实验报告 (6页)

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电动机实验报告篇一：电机电机学实验报告电机学实验报告实验一直流他励电动机机械特性一．实验目的了解直流电动机的各种运转状态时的机械特性二．预习要点1．改变他励直流电动机械特性有哪些方法？2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。

三．实验项目1．电动及回馈制动特性。

2．电动及反接制动特性。

3．能耗制动特性。

四．实验设备及仪器1．MEL系列电机系统教学实验台主控制屏。

2．电机导轨及转速表（MEL-13、MEL-14） 3．三相可调电阻900Ω（MEL-03） 4．三相可调电阻90Ω（MEL-04）5．波形测试及开关板（MEL-05） 6、直流电压、电流、毫安表（MEL-06）7．电机起动箱（MEL-09）五．实验方法及步骤1．电动及回馈制动特性接线图如图5-1直流电流表mA1、A1分别为220V可调直流稳压电源自带毫安表、安倍表； mA2、A2分别选用量程为200mA、5A的毫伏表、安培表（MEL-06） R1选用900Ω欧姆电阻（MEL-03）R2选用180欧姆电阻（MEL-04中两90欧姆电阻相串联） R3选用3000Ω磁场调节电阻（MEL-09）R4选用2250Ω电阻（用MEL-03中两只900Ω电阻相并联再加上两只900Ω电阻相串联）开关S1、S2选用MEL-05中的双刀双掷开关。

按图5-1接线，在开启电源前，检查开关、电阻等的设置；（1）开关S1合向“1”端，S2合向“2”端。

（2）电阻R1至最小值，R2、R3、R4阻值最大位置。

（3）直流励磁电源船形开关和220V可调直流稳压电源船形开关须在断开位置。

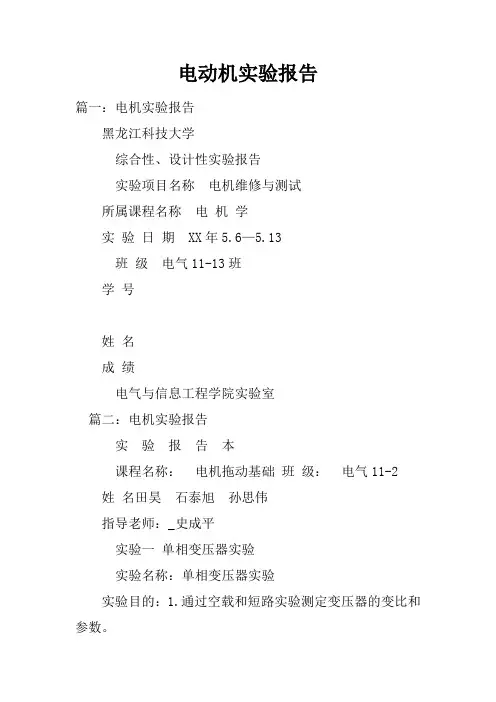

电动机实验报告doc
