热工仪表及控制装置安装高级技师

高级技师(热工仪表及控制装置试验)一、选择题1．双积分式A/D转换是将一段时间内的模拟电压的( ) 转换成与其成比例的时间间隔。

(A)瞬时值；(B)平均值；(C)峰值；(D)累积值。

B2．A/D转换器的输入量一般都为( )。

(A)电压；(B)电流；(C)频率；(D)电脉冲。

A3．双积分式A/D转换器的模数转换方法属于( )法。

(A)间接； (B)直接； (C)比较； (D)复合。

A4．能与微处理器兼容的D/A转换器芯片是( )。

(A)0832；(B)8279；(C)8155；(D)2764。

A5．集散控制系统中信息传输是存储转发方式进行的网络拓扑结构，属于( )。

(A)星形； (B)树形； (C)环形； (D)总线形。

C6．节流件开孔应与管道同心，其同心度不得超过( )。

(A)0.015D(1/β－1)；(B)0.015D/β； (C)0.015D； (D)0.015d。

A－32q＝4×10αβDD∆p是流体流过节流件所产生的差压与流量的关系式，其中Δpm7．指的是( )。

(A)节流装置前后的差压； (B)流量系数； (C)介质密度； (D)流束膨胀系数。

A二、判断题1．分布式数据检测系统的前级对传感器输出的电信号进行采集，然后送后级进行数据处理。

( )X2．现场管理就是开展QC小组活动。

( )X3．开方器的运算关系是I0＝IΔp，其中I0为输出电流，IΔp为输入电流。

( ) X 4．在保护盘上或附近进行打孔等振动较大工作时，应采取防止运行中设备掉闸的措施，必要时，经厂总工程师同意，将保护暂时停用。

( )X5．使用节流装置测量流量时，节流装置前的管道内必须加装流动调整器。

( ) X 6．现场管理主要是包括过程质量控制、质量管理点质量改进和质量管理小组活动等。

( ) V三、简答题1．全面质量管理的基本核心是什么?全面质量管理的基本核心是提高人的素质，增强质量意识，调动人的积极性，人人做好本职工作，通过抓好工作质量来保证和提高产品质量或服务质量。

热工仪表检修(第二版)高级技师题库一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”）1.>无功功率即无用功率。

( )答案：×2.>视图中的尺寸标注必须注明单位名称。

( )答案：×3.>欧姆定律可以适用于交流电的最大值或有效值。

( )答案：√4.>放大器的输出电阻越小，负载能力越强。

( )答案：√5.>二极管加反向电压时，反向电流很小，所以晶体管的集电结加反向电压时，集电极电流必然很小。

( )答案：×6.>在同一电源电压下，三相对称负载作三角形或星形连接时，其总功率的数值相等。

( )答案：×7.>带有放大环节的稳压电源，其放大环节的放大倍数越大，输出电压越稳定。

( )答案：√8.>普通螺纹的大径为公称直径，锥螺纹的大径为管子的外径。

( )答案：√9.>在相同温度范围内，热效率最高的是卡诺循环。

( )答案：√10.>“双端输入-双端输出”差动直流放大器的放大倍数是单管放大倍数的2倍。

( )答案：×11.>水在锅炉内是升压加热过程。

( )答案：×12.>当流速较小时，流体的惯性力起主导作用，当流速较高时，黏性力起主导作用。

( ) 答案：×13.>计算机网络的主要功能是相互通信和交互、资源共享和协同工作。

( )14.>对于同一种物质，在不同温度下，它的比热也是不同的。

( )答案：√15.>采用中间再热循环必须是单元制机组。

( )答案：√16.>弹簧管压力表指针轴上之所以要装上游丝，其目的是为了消除传动机构之间的间隙，减小仪表的变差。

( )答案：√17.>电磁流量计电源的相线和中线，励磁绕组的相线和中线以及变送器输出信号端子线是不能随意对换的。

( )答案：√18.>热电偶E分度号补偿导线负极颜色为红色。

电厂热工仪表安装技术分析发布时间：2022-12-26T02:27:17.554Z 来源：《当代电力文化》2022年16期作者：白亚超、王志杨[导读] 改革开放至今，科学技术不断进步，这推动我国工业的发展。

为了保证电厂的正常生产运行，白亚超、王志杨中国能源建设集团浙江火电建设有限公司浙江杭州 310000摘要：改革开放至今，科学技术不断进步，这推动我国工业的发展。

为了保证电厂的正常生产运行，需要重视起热工仪表的安装作业。

只有对热工仪表进行有效的安装，才能保证热工仪表运行过程中的稳定性和安全性。

这要求热工仪表的安装工人了解安装的技术要点，才能保证电厂热工系统运行过程中的安全性和稳定性。

关键词：安装；电厂热工仪表；技术要点引言随着社会的不断发展，人们对电能的需求量也越来越大，这也要求电厂运行保持持续性和安全性。

对于电厂的正常运行来说，热工仪表起着至关重要的作用，必须要重视热工仪表的安装作业。

热工仪表的安装过程较为复杂，必须要掌握相关技术要点，提升工作人员的安装水平，根据安装施工的要求来开展施工活动，提升热工仪表的安装质量，保证热工仪表运行过程中的稳定性、安全性，从而保证电厂系统的正常运行。

1电厂热工仪表安装概述通常情况下，电厂热工仪表具有十分复杂的安装过程，在连接电缆时，需要严格按照设计要求来开展工作，特别是安装程控仪表、仪表管路、地表计。

此外，必须要处理好检测和调节工作之间的关系。

安装热工仪表时，连接工作涉及到仪表和管道、仪表和控制室、仪表和仪表、控制室和控制室。

在安装热工仪表时，需要综合考虑到热工仪表与防腐、保温、电气、土建、设备、管道等专业的关系，同时保持良好的合作关系，保证热工仪表可以顺利的安装。

安装热工仪表的现场，需要考虑到部分热工仪表的精密度需求和分散的安装位置，这就要求具体安装的过程中重视该种热工仪表的注意事项和安装要求。

对电厂热工仪表进行安装时，涉及到以下安装内容：控制盘台、电气接线、测量仪表、取源部件、控制装置、热仪表管理等，这些都对设备的正常运行造成影响。

热工仪表高级技师技能试卷答案————————————————————————————————作者：————————————————————————————————日期：(11-036)国华电力职业技能鉴定热工仪表检修工高级技师技能试卷题号一二三四合计统分人得分注意事项：1．答卷前将装订线上边的项目填写清楚。

2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷4答题，满分 100 分，考试时间90分钟。

得分评分人论述题一、(每小题10分，共30分)1、写出压力变送器示值检定的具体步骤。

（10分）2、试分析平衡容器环境温度变化对差压式水位计测量的影响以及减小误差的方法。

（10分）3、如何理解直流炉和汽包炉的缺水和满水？（10分）1、答案：压力变送器示值检定的具体步骤：检定时，从下限值开始平稳地输入压力信号到各检定点，读取并记录输出值直至上限；然后反方向平稳地改变压力信号到各检定点，读取并记录输出值直至下限。

以这样上、下行程的检定作为1次循环，有疑义及仲裁时需进行3次循环的检定。

在检定过程中不允许调零点和量程，不允许轻敲或振动变送器，在接近检定点时，输入压力信号应足够慢，须避免过冲现象。

上限值只在上行程时检定，下限值只在下行程时检定。

2、给分要点：（1）公式及误差分析：6分；（2）减小误差的方法：4分；答案：按力学原理，当汽包水位在任意值H时，双室平衡容器的输出差压ΔP为ΔP＝P＋－P－＝Lρ1g－Hρωg－(L－H)ρs g＝L(ρ1－ρs)g－H(ρω－ρs)g由此可看出，当平衡容器的环境温度降低时，冷凝水密度ρ1增大，输出差压ΔP 将增大，引起差压式水位计指示水位下降，指示带有负误差。

为减小平衡容器环境温度对水位指示的影响，应该对图中的平衡容器及汽水连通管加保温(注意容器顶面不应保温，以产生足够冷凝水量)。

理想方法是装蒸汽加热罩。

如何理解直流炉和汽包炉的缺水和满水？┅┅┅┅┅┅┅┅┅┅密┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅3、答案：1)对于超临界锅炉同样存在锅炉满水和缺水事故，由于超临界锅炉必须采用直流锅炉，尤其是在锅炉启动过程中的湿态运行方式时，直流炉的启动分离器就相当于汽包。

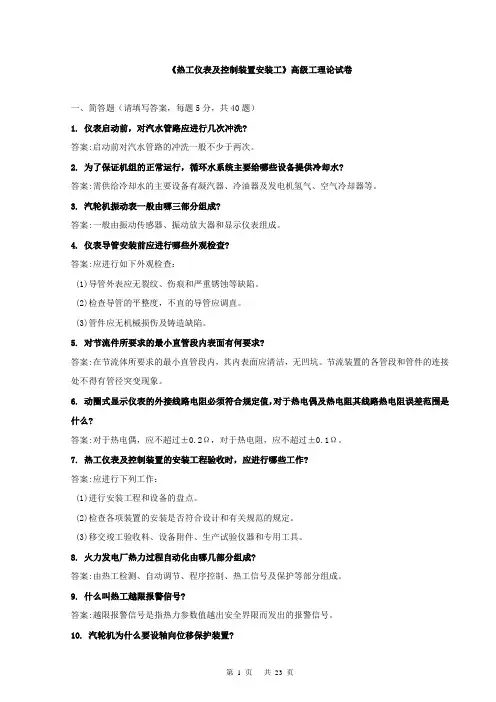

《热工仪表及控制装置安装工》高级工理论试卷一、简答题（请填写答案，每题5分，共40题）1. 仪表启动前，对汽水管路应进行几次冲洗?答案:启动前对汽水管路的冲洗一般不少于两次。

2. 为了保证机组的正常运行，循环水系统主要给哪些设备提供冷却水?答案:需供给冷却水的主要设备有凝汽器、冷油器及发电机氢气、空气冷却器等。

3. 汽轮机振动表一般由哪三部分组成?答案:一般由振动传感器、振动放大器和显示仪表组成。

4. 仪表导管安装前应进行哪些外观检查?答案:应进行如下外观检查：(1)导管外表应无裂纹、伤痕和严重锈蚀等缺陷。

(2)检查导管的平整度，不直的导管应调直。

(3)管件应无机械损伤及铸造缺陷。

5. 对节流件所要求的最小直管段内表面有何要求?答案:在节流体所要求的最小直管段内，其内表面应清洁，无凹坑。

节流装置的各管段和管件的连接处不得有管径突变现象。

6. 动圈式显示仪表的外接线路电阻必须符合规定值，对于热电偶及热电阻其线路热电阻误差范围是什么?答案:对于热电偶，应不超过±0.2Ω，对于热电阻，应不超过±0.1Ω。

7. 热工仪表及控制装置的安装工程验收时，应进行哪些工作?答案:应进行下列工作：(1)进行安装工程和设备的盘点。

(2)检查各项装置的安装是否符合设计和有关规范的规定。

(3)移交竣工验收料、设备附件、生产试验仪器和专用工具。

8. 火力发电厂热力过程自动化由哪几部分组成?答案:由热工检测、自动调节、程序控制、热工信号及保护等部分组成。

9. 什么叫热工越限报警信号?答案:越限报警信号是指热力参数值越出安全界限而发出的报警信号。

10. 汽轮机为什么要设轴向位移保护装置?答案:汽轮机在启停和运转中，因转子轴向推力过大或油温过高，油膜将会被破坏，推力瓦钨金将被熔化，引起汽轮机动、静部摩擦，发生严重事故，故要设置此装置。

11. 汽轮机通常有哪些保护?答案:超速保护、低真空保护、轴向位移保护和低油压保护等。

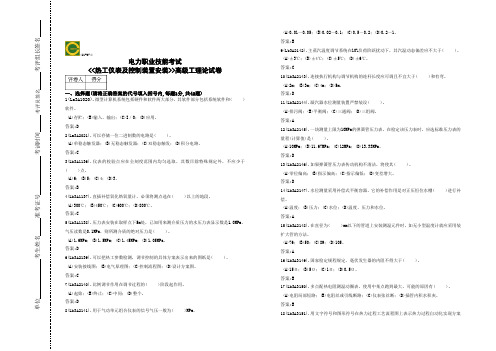

(11-074)电力职业技能考试<<热工仪表及控制装置安装>>高级工理论试卷一、选择题(请将正确答案的代号填入括号内,每题1分,共42题)1(La3A1020).微型计算机系统包括硬件和软件两大部分，其软件部分包括系统软件和( )软件。

(A)存贮；(B)输入、输出；(C)I ／O ；(D)应用。

答案:D2(La3A2021).可以存储一位二进制数的电路是( )。

(A)单稳态触发器；(B)无稳态触发器；(C)双稳态触发；(D)积分电路。

答案:C3(Lb3A1136).仪表的校验点应在全刻度范围内均匀选取，其数目除特殊规定外，不应少于( )点。

(A)6；(B)5；(C)4；(D)3。

答案:B4(Lb3A1137).直插补偿氧化锆氧量计，必须将测点选在( )以上的地段。

(A)300℃；(B)450℃；(C)600℃；(D)800℃。

答案:C5(Lb3A1138).压力表安装在取样点下5m 处，已知用来测介质压力的水压力表显示数是1.0MPa ，气压读数是0.1MPa ，则所测介质的绝对压力是( )。

(A)1.6MPa ；(B)1.5MPa ；(C)1.45MPa ；(D)1.05MPa 。

答案:D6(Lb3A2139).可以把热工参数检测，调节控制的具体方案表示出来的图纸是( )。

(A)安装接线图；(B)电气原理图；(C)控制流程图；(D)设计方案图。

答案:C7(Lb3A2140).比例调节作用在调节过程的( )阶段起作用。

(A)起始；(B)终止；(C)中间；(D)整个。

答案:D8(Lb3A2141).用于气动单元组合仪表的信号气压一般为( )MPa 。

(A)0.01～0.05；(B)0.02～0.1；(C)0.5～0.2；(D)0.2～1。

答案:B9(Lb3A2142).主蒸汽温度调节系统在10%负荷阶跃扰动下，其汽温动态偏差应不大于( )。

(A)±3℃；(B)±4℃；(C)±5℃；(D)±6℃。

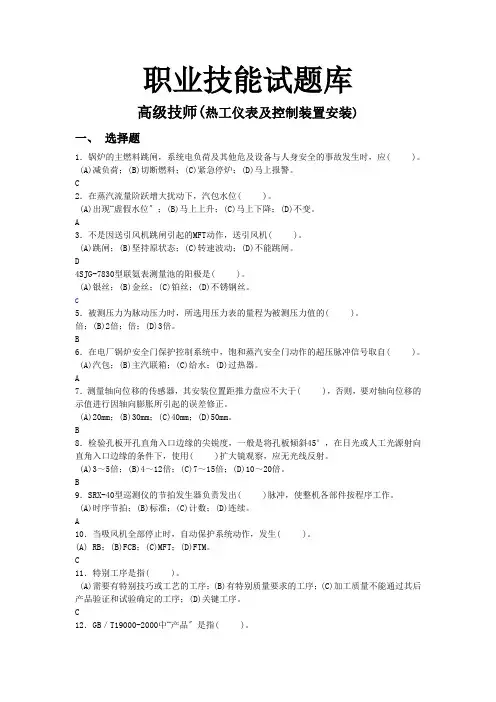

职业技能试题库高级技师(热工仪表及控制装置安装)一、选择题1．锅炉的主燃料跳闸，系统电负荷及其他危及设备与人身安全的事故发生时，应( )。

(A)减负荷；(B)切断燃料；(C)紧急停炉；(D)马上报警。

C2．在蒸汽流量阶跃增大扰动下，汽包水位( )。

(A)出现“虚假水位〞；(B)马上上升；(C)马上下降；(D)不变。

A3．不是因送引风机跳闸引起的MFT动作，送引风机( )。

(A)跳闸；(B)坚持原状态；(C)转速波动；(D)不能跳闸。

D4SJG-7830型联氨表测量池的阳极是( )。

(A)银丝；(B)金丝；(C)铂丝；(D)不锈钢丝。

C5．被测压力为脉动压力时，所选用压力表的量程为被测压力值的( )。

倍；(B)2倍；倍；(D)3倍。

B6．在电厂锅炉安全门保护控制系统中，饱和蒸汽安全门动作的超压脉冲信号取自( )。

(A)汽包；(B)主汽联箱；(C)给水；(D)过热器。

A7．测量轴向位移的传感器，其安装位置距推力盘应不大于( )，否则，要对轴向位移的示值进行因轴向膨胀所引起的误差修正。

(A)20mm；(B)30mm；(C)40mm；(D)50mm。

B8．检验孔板开孔直角入口边缘的尖锐度，一般是将孔板倾斜45°，在日光或人工光源射向直角入口边缘的条件下，使用( )扩大镜观察，应无光线反射。

(A)3～5倍；(B)4～12倍；(C)7～15倍；(D)10～20倍。

B9．SRX-40型巡测仪的节拍发生器负责发出( )脉冲，使整机各部件按程序工作。

(A)时序节拍；(B)标准；(C)计数；(D)连续。

A10．当吸风机全部停止时，自动保护系统动作，发生( )。

(A) RB；(B)FCB；(C)MFT；(D)FTM。

C11．特别工序是指( )。

(A)需要有特别技巧或工艺的工序；(B)有特别质量要求的工序；(C)加工质量不能通过其后产品验证和试验确定的工序；(D)关键工序。

C12．GB／T19000-2000中“产品〞是指( )。

电力职业技能鉴定考试《热工自动装置检修工》高级技师理论试卷题号 一二三四五六合计统分人得分注意事项: 1 答卷前将装订线左边的项目填写清楚。

2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3 本试卷共有6道大题，满分100分，考试时间120分钟。

一、选择题（请将正确答案的代号填入括号内，每题1分，共20题）1. 热工自动调节设备需评定级别或升级时，其投入累计时间占主设备运行时间的( )以上方可列入统计。

(A)75%； (B)80%； (C)85%； (D)90%。

答案:B2. 发电厂、供电局安全检察机构的成员人数应按职工总数的( )人。

(A)3‰～5‰配备，但不少于3； (B)4‰～6‰配备，但不少于5； (C)2‰～5‰配备，但不少于4； (D)5‰～8‰配备，但不少于5。

答案:A3. 在炉膛压力控制回路中采用变比例调节进行控制的目的是( )。

(A)适应引风机的高／低速运行； (B)适应引风机单台或多台的运行； (C)适应引风机在高负荷或低负荷时的运行； (D)以上都是。

答案:D4. 气动基地式调节器中限幅装置的作用是( )。

(A)使调节器的输出气信号平稳； (B)防止调节器的"积分饱和"情况发生； (C)防止调节器的频繁动作； (D)以上都是。

答案:B5. 集散控制系统调试人员必须做好( )。

(A)防静电措施和组态信息的保存工作； (B)组态的设计和保存工作； (C)系统的软件和硬件设计工作； (D)以上工作都需要做。

答案:A6. 在主蒸汽温度控制回路中引入前馈信号是为了控制( ) 。

(A)燃料量的扰动变化； (B)主蒸汽流量的扰动变化； (C)主蒸汽压力的扰动变化； (D)以上都是。

答案:D7. 当气动调节执行机构动作缓慢或甚至不动，可排除在外的原因是( )。

(A)阀门或挡板内部机务部分有卡涩； (B)气源的进气管路有泄漏； (C)气缸内部活塞密封不好； (D)调节机构的位置反馈变送器未调整好。

附件：电力行业特有工种高级技师鉴定考评办法为进一步完善高级技师考评制度，加快高级技能人才的培养，根据劳动和社会保障部《关于开展技师考评社会化管理试点工作的通知》（劳社厅发［1999］25号）、《关于健全技能人才评价体系推进职业技能鉴定工作和职业资格证书制度建设的意见》（劳社部发［2004］15号）和《电力行业职业资格证书核发管理办法》（技鉴考［1999］13号）等文件规定，结合电力行业实际情况制定本办法。

一、高级技师职业（工种）设置范围高级技师是在高级技能人员中设置的技术职务，高级技师要在具有高超技能并做出突出贡献的技师中鉴定、考评。

根据电力行业的特点，高级技师应在技术密集、工艺复杂、设备先进、责任重大的生产岗位上按职业（工种）设置。

其具体职业（工种）限定在《国家职业技能鉴定规范（电力行业）》中设置技师的工种范围以内（见附件1）。

二、申报高级技师条件（一）具备以下条件者，可申报高级技师。

1、身体健康，敬业爱岗，工作业绩突出，具有良好的职业道德。

2、取得技师资格后，连续从事本职业（工种）工作3年及以上；或从事电力行业特有工种工作的专业技术人员取得中级专业技术资格4年及以上或取得高级专业技术资格。

3、能够熟练运用专门技能和特殊技能完成本职业较为复杂的工作；有较强的分析、判断和解决实际问题的能力；了解和掌握相关工种的有关知识和操作技能。

4、具有技术管理能力，能组织开展技术改造、技术革新活动；在技术改造、技术攻关、工艺革新方面有创新；在独立处理和解决本职业高难度生产技术问题和工艺难题等方面成绩显著。

5、能组织开展系统的专业技术培训，在传授技艺、技能培训方面成绩显著。

6、安全文明生产，近三年内无直接责任事故。

（二）取得技师（专业技术）资格后，在生产工作中工作业绩十分突出，并取得显著经济效益或集团、省公司级及以上重大成果的，以及在全国性技能竞赛中取得个人前5名或省级前３名的，可提前申报高级技师。

三、鉴定考评方法和内容高级技师鉴定考评，实行能力考核与业绩评定相结合的办法。
