热工仪表及控制装置评级标准

热工技术管理监督规定设备运行、检修监督1 运行中的热工仪表及控制装置应符合下列要求。

1. 1 保持整洁、完好, 标志应正确、清晰、齐全。

1. 2 仪表指示误差应符合精度等级要求, 仪表反映灵敏, 记录清晰。

并应定期测试整套仪表的系统误差, 发现问题及时处理。

1. 3 由调节器控制的重要运行参数应有越限报警或监控保护装置, 在调节器正常运行工况下, 被调量不应超出调节系统运行质量指标的规定范围, 在扰动后被调量应能迅速恢复正常值。

1. 4 信号光字牌应书写正确、清晰, 灯光和音响报警应正确、可靠。

1. 5 操作开关、按钮、操作器及执行机构手轮等操作装置, 应有明显的开、关方向标志, 并保持操作灵活、可靠。

1. 6 熔断器应符合使用设备及系统的要求, 应标明其容量与用途。

1. 7 热工仪表及控制装置盘内、外应有良好的照明, 应保持盘内、外整洁。

1. 8 热工仪表及控制装置的电缆、管路和一次设备, 应有明显的名称、去向的标志牌。

2主要仪表、自动调节系统、热控保护装置（见附录A）应随主设备准确可靠地投入运行, 未经有关领导批准不得无故停运。

因主设备及其系统问题造成主要热工仪表及控制装置停运, 该主设备不能定为完好设备。

主要保护系统的保护条件暂时退出的应由厂总工程师批准, 报主管部门备案。

3 对运行中的热工仪表及控制装置, 热控人员每天至少巡检一次, 并将巡检情况记录在热控运行日志上。

4 对运行中的热工仪表及控制装置, 非热控专责人员不得任意调整、拨弄或改动。

对运行中的热工仪表及控制装置的定值进行调整时, 应按厂有关规定执行, 并作好记录。

5 进行计算机软件组态、设定值修改等工作, 事先必须提出修改报告, 经总工程师批准后, 由热控人员指定专人执行, 修改结束后, 应通知提出修改的有关人员进行验收, 确认以后及时编写异动报告并通知有关部门, 方可投入使用。

热控专业在工作结束3天内将修改后的组态图存档。

6人员应加强对机组监控, 防止事态扩大, 并及时通知热控人员处理并做好记录。

火电施工质量检查及评定标准(热工仪表及控制装置)全文共四篇示例，供读者参考第一篇示例：随着我国经济的快速发展，火电站作为我国重要的电力供应方式，发挥着不可替代的作用。

而在火电站的建设过程中，热工仪表及控制装置作为监控和调节设备的重要组成部分，对火电站的安全运行和效率发挥至关重要。

对其施工质量进行检查和评定，确保其符合相应的标准，是确保火电站正常运行的关键环节之一。

一、施工质量检查内容1. 热工仪表及控制装置的安装位置是否符合设计要求，是否与相应管路、设备的连接正确牢固；2. 仪表、控制装置的安装是否符合相关标准规范，是否有漏装、错装等现象；3. 热工仪表的测量范围、精度是否满足设计参数要求；4. 控制装置的控制精度、调节性能是否达到设计要求；5. 各仪表、控制装置的接线是否正确、牢固，接线头、夹具是否完好；6. 仪表、控制装置的防护措施是否到位，是否有遮挡、破损等情况；7. 仪表、控制装置的外观检查，是否有变形、划痕等质量问题。

二、施工质量评定标准1. 正确的施工质量检查能够确保热工仪表及控制装置的安装质量，从根本上保障火电站的安全运行；2. 合格的施工质量评定能够提高热工仪表及控制装置的使用寿命和稳定性，减少维护成本；3. 定期的施工质量检查有助于发现潜在的安全隐患和质量问题，及时处理，防止事故发生；4. 施工质量检查可以促进团队合作，增强施工人员的责任意识和技术水平，提高整体施工质量。

第二篇示例：在火力发电厂的建设工程中，热工仪表及控制装置是至关重要的部分，直接关系到发电厂的运行安全和效率。

为了确保火电施工质量，必须对热工仪表及控制装置进行严格的检查和评定。

下面将介绍一份关于火电施工质量检查及评定标准(热工仪表及控制装置)的详细内容。

一、设备品质检查1.仪表器具的性能检查对于热工仪表及控制装置中的仪表器具，必须进行性能检查，确保其符合设计要求。

检查内容包括仪表的测量精度、稳定性、灵敏度等参数，确保仪表能够准确地反映工艺参数。

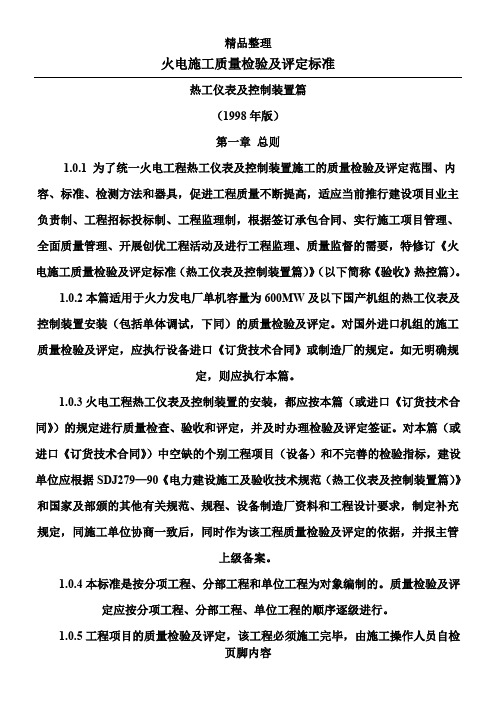

火电施工质量检验及评定标准热工仪表及控制装置篇（1998年版）第一章总则1.0.1 为了统一火电工程热工仪表及控制装置施工的质量检验及评定范围、内容、标准、检测方法和器具，促进工程质量不断提高，适应当前推行建设项目业主负责制、工程招标投标制、工程监理制，根据签订承包合同、实行施工项目管理、全面质量管理、开展创优工程活动及进行工程监理、质量监督的需要，特修订《火电施工质量检验及评定标准（热工仪表及控制装置篇）》（以下简称《验收》热控篇）。

1.0.2本篇适用于火力发电厂单机容量为600MW及以下国产机组的热工仪表及控制装置安装（包括单体调试，下同）的质量检验及评定。

对国外进口机组的施工质量检验及评定，应执行设备进口《订货技术合同》或制造厂的规定。

如无明确规定，则应执行本篇。

1.0.3火电工程热工仪表及控制装置的安装，都应按本篇（或进口《订货技术合同》）的规定进行质量检查、验收和评定，并及时办理检验及评定签证。

对本篇（或进口《订货技术合同》）中空缺的个别工程项目（设备）和不完善的检验指标，建设单位应根据SDJ279—90《电力建设施工及验收技术规范（热工仪表及控制装置篇）》和国家及部颁的其他有关规范、规程、设备制造厂资料和工程设计要求，制定补充规定，同施工单位协商一致后，同时作为该工程质量检验及评定的依据，并报主管上级备案。

1.0.4本标准是按分项工程、分部工程和单位工程为对象编制的。

质量检验及评定应按分项工程、分部工程、单位工程的顺序逐级进行。

1.0.5工程项目的质量检验及评定，该工程必须施工完毕，由施工操作人员自检合格并提出自检记录，然后再根据本篇“质量验评范围”的规定，由质检科联合建设单位代表进行质量检验及评定，工程质监站负责监督。

1.0.6单位工程、分部工程、分项工程和分项工程中检验指标的质量，均分为“合格”和“优良”两个等级。

评为“合格”或“优良”的标准是：一、检验指标1.合格：实际检验结果符合该指标“质量标准”栏规定的“合格”标准。

火力发电厂热工仪表及控制装置监督条例中华人民共和国水利电力部关于颁发《火力发电厂热工仪表及控制装置监督条例》的通知(83)水电电生字第73号随着发电厂高参数、大容量机组的大量采用，对热工仪表及控制装置的要求越来越高。

为加强热工监督工作，保证机组安全、经济运行，适应电力工业发展的需要，我部组织制订了《火力发电厂热工仪表及控制装置监督条例》，现颁布执行。

各电力生产、建设单位均应认真贯彻执行。

必要时，各单位可根据本条例的规定，制订实施细则。

对本条例在执行中发现的问题和意见，请随时报告我部。

1983年8月31日1 总则1.1 对热力设备及系统的热工参数进行检测的仪表称为热工仪表；对热力设备及系统的工艺过程进行调节、控制、保护与连锁的装置称为热工控制装置。

本条例对热工仪表及热工控制装置统称为热工仪表及控制装置。

1.2 热工仪表及控制装置是保障机组安全启停、正常运行和故障处理的重要技术装置，是促进安全经济运行、文明生产和提高劳动生产率的不可缺少的手段。

各级领导及热工专业人员应切实做好热工仪表及控制装置的监督工作，使热工仪表及控制装置在电力生产中充分发挥它应有的作用。

1.3 热工仪表及控制装置监督的任务是：通过对热工仪表及控制装置进行正确的系统设计、安装调试，以及周期性的与日常的检验、维修和技术改进等工作，使之经常处于完好、准确、可靠状态，以保障机组安全经济运行。

1.4 本条例是热工仪表及控制装置监督工作的依据，各有关设计、安装、运行单位可根据本条例制订实施细则，认真贯彻执行。

2 监督范围2.1 热工仪表及控制装置监督的范围包括：a.仪表检测及显示系统；b.自动调节系统；c.保护连锁及工艺信号系统；d.程序控制系统；e.量值传递系统。

2.2 热工仪表及控制装置的内容如下：a.检测元件(热电偶、热电阻、孔板、喷嘴、平衡容器及其他一次传感器等)；b.脉冲管路(一次门后的管路、支架和阀门等)；c.二次线路(补偿导线、补偿盒、热工仪表及控制装置的电缆、支架、二次接线及端子排等)；d.二次仪表及控制设备(指示、记录、累计仪表，巡测装置，调节器，操作器，执行器，运算单元，转换单元及辅助单元等)；e.保护连锁及工艺信号(保护或连锁用继电器、信号灯及音响装置等)；f.程序控制装置(程序控制器，程序控制用阀门电动、气动装置及开关信号装置等)；g.标准计量器(标准铂铑-铂热电偶，标准铂电阻温度计，标准水银温度计，标准活塞压力计及精度等级不低于0.4级的标准压力表、标准转速表校验装置、标准振动表校验装置等)。

第一章目的第一条为了做好对热工仪表及控制装置进行正确的系统设计、安装调试、以及周期性的与日常的检验、维修和技术改进等工作，使之经常处于完好、准确、可靠状态，以保障机组安全经济运行。

特制订本管理规定。

第二章范围第二条本规定适用与沛县坑口环保热电有限公司生产管理部热工仪表及控制装置的监督管理工作。

第三条热工仪表及控制装置技术监督的范围（一）热控参数检测、显示记录系统（二）自动调节系统（三）保护联锁及工艺信号系统（四）顺序控制系统（五）计量标准器具和装置第三章术语第四条热工仪表是指对热力设备及系统的热工参数进行检测的仪表。

热控装置是指对热力设备及其系统的工艺过程进行调节、控制、保护与联锁的装置。

第四章职责第五条总工程师职责（一）领导热控技术监督工作，建立热控技术监督网。

贯彻执行国家计量法令、贯彻上级有关热控技术监督工作的指示和规定，（二）召开热控监督领导小组会议，审批热控监督的各项管理规章制度，研究制定全公司的热控监督工作规划，指导和推动本公司热控监督工作。

（三）组织热工仪表及控制装置的重大事故和缺陷的调查分析，审批热工仪表及控制装置的技改措施，确保热工仪表及控制装置的稳定运行。

（四）审查本公司新建和扩建机组的热控系统设计，审批热控备品配件计划。

第六条生产管理部部热控监督专职的职责（一）在总工程师的领导下，具体负责全公司热控监督的组织工作，贯彻执行有关计量法令、贯彻执行上级有关热控技术监督工作的指示和规定，审核有关规章制度和监督措施，定期组织热控监督会议，协调好热控专业和其他专业及部门间的工作。

（二）组织建立热控计量标准装置及配套设施，根据周期检定计划，负责监督检查标准计量器具的送检工作，保证热控计量标准量值准确。

（三）组织实施在用计量器具的周期检定，定期对在线仪表的系统误差进行现场抽检。

（四）负责将热控装置“三率”统计报表及监督工作的总结上报给上级有关部门。

（五）负责编制热工仪表及控制装置的技术改造计划，审查热控的大、小修计划，并负责热控大、小修标准项目和非标准项目的验收。

热工仪表及控制装置评级标准评级原则1.热工仪表及控制装置应结合机组检修，与主设备同时进行定级。

2.由于主设备缺陷而影响热工自动调节设备不能正常投入运行时，不影响调节设备进行定级。

3.热工仪表及控制装置必须在消除缺陷，并经验收评定后方可按标准升级。

4.仪表测量系统的综合误差按方和根误差计算，各点校验误差不应大于系统综合误差；主蒸汽温度表、压力表常用点的校验误差，应小于系统综合误差的2/3。

5.热工自动调节设备的投入累计时间占统计周期时间的80%以上方可列为投入设备；热工自动保护设备应能随主设备同时投入运行。

6.热工自动调节系统的调节质量应符合“热工自动调节系统运行质量指标”的要求。

评级标准一、热工检测仪表一类1.仪表测量系统综合误差符合评级原则“仪表测量系统的综合误差按方和根误差计算，各点校验误差不应大于系统综合误差；主蒸汽温度表、压力表常用点的校验误差，应小于系统综合误差的2/3”规定；2.二次仪表的指示和记录清晰，带信号仪表的信号动作正确、可靠；3.仪表及其附属设备安装牢固，绝缘良好，必要时有防震及抗干扰措施；4.管路、阀门不堵不漏，排列整齐，有明显的标志牌；5.仪表内外清洁，接线正确、整齐，铭牌齐全；6.带切换开关的多点仪表，其开关接触电阻符合制造厂规定，切换灵活，对位指示准确可靠；7.仪表技术说明书、原理图、接线图及校验记录齐全，并与实际情况符合。

二类1.仪表测量系统综合误差有个别点超出评级原则“仪表测量系统的综合误差按方和根误差计算，各点校验误差不应大于系统综合误差；主蒸汽温度表、压力表常用点的校验误差，应小于系统综合误差的2/3”规定，经调校后能符合规定要求；2.二次仪表的指示和记录正确、清晰，若有个别点发生超差，稍加调整即能正确指示、记录；3.仪表个别零部件有一般缺陷，但仪表性能仍能满足正常使用下的要求；4.其他均能符合二类仪表标准者。

三类不能达到二类仪表标准者。

二、热工自动调节装置一类1.自动调节系统的设备完整无缺，清洁、整齐，调校合格，达到制造厂出厂技术要求；2.取样管路和取样点布置合理，管路、阀门、接头不堵不漏，标志牌齐全；3.电缆、线路、盘内布置符合安装规定，电气绝缘良好，标志牌清楚、正确；4.自动调节系统正式投入前应进行对象特性试验，投入后应做扰动试验，试验记录齐全，调节质量符合“热工自动调节系统运行质量指标”的要求；5.机、炉检修后正常运行72h以内，自动调节系统即能投入，在统计周期内累计投入运行时间在90%以上；6.试验报告、检修记录、原理图、接线图等技术资料齐全，并与实际情况符合。

火电施工质量检查及评定标准(热工仪表及控制装置)火电厂作为供应电力的重要设施，其施工质量直接影响着设备运行的稳定性和安全性。

其中热工仪表及控制装置是火电厂中至关重要的设备之一，它们在火电厂的生产过程中起着监测、控制和调节的作用。

因此，对于热工仪表及控制装置的施工质量检查和评定标准尤为重要。

一、热工仪表及控制装置施工质量检查标准：1.设备安装：热工仪表及控制装置的安装应符合相关标准要求，安装位置应合理，安全可靠。

安装过程中要保证设备的水平、垂直度和固定牢固。

2.电气接线：接线应符合电气规范，线缆应正确接线固定，接地可靠。

同时，要对接线的质量进行检查，确保无短路、断路等情况。

3.信号传输：热工仪表及控制装置的信号传输应准确可靠，不应出现信号漂移、干扰等情况。

若使用无线传输，要保证信号的稳定性。

4.质量检测：对已安装设备进行质量检测，包括通电测试、校准测试等，确保设备的正常工作。

5.安全保护：设备应设置完善的安全保护装置，如漏电保护、过载保护等，以保证设备及人员的安全。

6.防腐防爆：设备应符合防腐蚀、防爆标准，安全可靠。

特别是在易腐蚀、易爆炸环境中更要注意选用适当材料，进行相应处理。

7.启停控制：热工仪表及控制装置的启停控制应方便灵活，响应迅速，操作简便。

同时，要进行启停控制功能测试，确保正常运行。

8.温度控制：对于温度控制装置，要保证温度测量准确、控制稳定。

应定期检测、调整，确保温度控制装置的有效性。

二、热工仪表及控制装置施工质量评定标准：1.设备稳定性：根据设备在使用过程中的稳定性进行评定，稳定性越高，评定等级越高。

2.控制精度：根据控制装置的控制精度进行评定，控制精度越高，评定等级越高。

3.操作性能：根据设备的操作性能进行评定，操作简便、方便的设备评定等级更高。

4.安全性能：根据设备的安全保护装置、防爆防腐性能进行评定，安全性能越好，评定等级越高。

5.耐用性：根据设备的使用寿命、抗腐蚀、抗磨损等耐久性能进行评定，耐用性越强，评定等级越高。

电力建设施工质量验收及评价规程第4部分:热工仪表及控制装置目次前言 (III)1 范围 (1)2 规范性引用文件 (2)3 总则 (3)4 施工质量验收 (4)4.1 质量验收规定 (4)4.2 施工质量验收范围划分及通用表格 (5)4.3 通用标准 (73)4.4 取源部件及敏感元件安装 (74)4.5 就地检测和控制仪表的安装 (96)4.6 控制盘（台、箱、柜）的安装 (108)4.7 电线和电缆敷设及接线 (113)4.8 管路的敷设和连接 (119)4.9 防护与接地 (122)4.10 热工测量仪表和控制装置的调试和验收 (128)5 单项工程施工质量评价 (173)5.1 基本规定 (173)5.2 评价规定 (173)5.3 评价内容 (174)5.4 评价方法 (174)5.5 热工仪表及控制装置施工质量评价 (176)5.6 控制盘（台、箱、柜）的安装施工质量评价 (179)5.7 桥架安装、电线、电缆敷设及接线施工质量评价 (182)5.8 仪表管路敷设连接施工质量评价 (184)5.9 热工测量仪表和控制装置的调试施工质量评价 (186)5.10 单项工程各部位（范围）评价得分汇总 (188)5.11 单项工程质量评价报告 (189)6 单台机组质量评价 (190)7 整体工程质量评价 (192)附录A（规范性附录）工业自动化仪表绝缘电阻 (195)附录B（规范性附录）垫片材质的选用 (196)附录C（规范性附录）孔板、喷嘴和文丘里喷嘴所要求的最短直管段长度 (197)附录D（规范性附录）管路及阀门严密性试验标准 (198)附录E（规范性附录）信号电缆与动力电缆之间的最小距离 (199)附录F（规范性附录）仪表管材及管径的选择 (200)I附录G（资料性附录）取源部件及敏感元件安装工程常用记录表 (201)附录H（资料性附录）就地检测和控制仪表安装工程常用记录表 (206)附录I（资料性附录）控制盘（台、箱、柜）安装工程常用记录表 (212)附录J（资料性附录）电线和电缆敷设及接线工程常用记录表 (213)附录K（资料性附录）管路的敷设和连接工程常用记录表 (215)附录L（资料性附录）防护与接地工程常用记录表 (216)附录M（资料性附录）热工测量仪表和控制装置的调试和验收工程常用记录表 (220)标准用词说明 (229)条文说明 (230)II前言DL/T 5210－2008《电力建设施工质量验收及评价规程》共九个部分：——DL/T 5210.1 第1部分土建工程——DL/T 5210.2 第2部分锅炉机组——DL/T 5210.3 第3部分汽轮发电机组——DL/T 5210.4 第4部分热工仪表及控制装置——DL/T 5210.5 第5部分管道及系统——DL/T 5210.6 第6部分水处理及制氢设备和系统——DL/T 5210.7 第7部分焊接工程——DL/T 5210.8 第8部分加工配制——DL/T 5161.1～5161.17—2002 电气装置安装工程质量检验及评定规程本部分是DL/T 5210《电力建设施工质量验收及评价规程》中的第4部分：热工仪表及控制装置，是根据国家发展改革委办公厅关于印发2008年行业标准计划的通知（发改办工业 [2008] 1242号）文的要求编制的。
